МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

9 апреля 2018 г.                                                 № 675_____

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 58086 «Комплексы контроля дорожного движения автоматизированные «Стрелка-Пл юс» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или

типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Корпорация «Строй Инвест Проект М» от 29 марта 2018 г.№ 57 пр и к аз ыв аю:

• 1. Внести изменения в описание типа на комплексы контроля дорожного движения автоматизированные «Стрелка-Плюс», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60058-15, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу 651-18-022 МП «Комплексы контроля дорожного движения автоматизированные «Стрелка-Плюс». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 16.03.2018 и распространить действие методики поверки на комплексы контроля дорожного движения автоматизированные «Стрелка-Плюс», находящиеся в эксплуатации и вновь выпускаемые.

• 2.  Переоформить свидетельство об утверждении типа №  58086

«Комплексы контроля дорожного движения автоматизированные «Стрелка-Плюс», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60058-15, в связи с внесением изменений в документ на поверку.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CO41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11,2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «09» апреля 2018 г, №675

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы контроля дорожного движения автоматизированные «Стрелка-Плюс»

Комплексы контроля дорожного движения автоматизированные «Стрелка-Плюс» (далее - комплексы) предназначены для измерений скорости движения приближающихся и удаляющихся транспортных средств (ТС), значений текущего времени синхронизированных с сигналами координированного времени UTC(SU), определения координат комплексов, выделения и фиксации положения ТС относительно разметки на автомобильных дорогах и фото-видеофиксации нарушений правил дорожного движения ТС.

Принцип действия комплексов основан на комбинированном измерении скорости движения ТС в зоне контроля: по видеокадрам, по результатам измерений расстояния, пройденного ТС и интервала времени, за которое это расстояние пройдено (при использовании модуля безрадарного измерения скорости); по разности частот между, излученным радиолокационным модулем сигналом, и сигналом, отраженным от движущегося ТС (эффект Доплера) (при использовании модуля радиолокационного измерения скорости или 3D модуля).

Комплексы имеют модульную структуру и состоят из: контроллера, видео модуля, модулей ИК подсветки, модуля безрадарного измерения скорости, модуля радиолокационного измерения скорости, 3D модуля, модуля расчетной скорости, модуля ГЛОНАСС/GPS; модуль безопасности с GPS-трекером; модуля очистки.

Комплексы могут быть укомплектованы различными модулями в зависимости от решаемых задач.

Контроллер комплекса обеспечивает контроль работоспособности всего оборудования, синхронизацию и обработку данных, получаемых со всех модулей комплекса, формирование пакета данных по каждому ТС и его последующей передачи. Для подключения внешних устройств (таких как оборудование связи с центром управления, диагностическое оборудование) контроллер комплекса имеет последовательные интерфейсы передачи данных USB, Ethernet. Один контроллер комплекса имеет возможность обрабатывать информацию и осуществлять управление работой от 1 до 10 видео модулей.

Видео модуль имеет в составе специализированную видео камеру, обеспечивающую фото-видео фиксацию нарушений правил дорожного движения и распознавание ГРЗ в зоне контроля по дальности от 30 до 350 м. Видео модуль позволяет фиксировать как приближающиеся, так и удаляющиеся ТС. В корпусе видео модуля расположен контроллер комплекса, а также при их наличии, модуль расчетной скорости, модуль безрадарного измерения скорости и модуль ГЛОНАСС/GPS.

Модуль безрадарного измерения скорости проводит обработку видеоряда с распознаванием образа ТС при определении скорости движения ТС по видеокадру.

Модуль расчетной скорости проводит совместную обработку видеорядов, получаемых от нескольких видео модулей при расчете скорости движения ТС на участке между комплексами.

Модуль ГЛОНАСС/GPS осуществляет прием данных о точном времени и географических координатах и позволяет синхронизировать внутреннюю шкалу времени комплекса со шкалой времени UTC(SU).

Модуль ИК подсветки имеет в своем составе инфракрасный прожектор, применение которого обеспечивает работу комплекса в любое время суток без дополнительного освещения. Для каждой контролируемой полосы движения ТС используется 1 модуль ИК подсветки.

Модуль радиолокационного измерения скорости и 3D модуль представляют собой радары, позволяющие измерять скорость движения приближающихся и удаляющихся ТС и определять направление движения ТС. При использовании модуля радиолокационного измерения скорости или 3D модуля зона контроля комплекса по дальности от 50 до 500 м.

Модуль безопасности с GPS-трекером обеспечивает формирование аварийного сигнала при несанкционированном доступе к комплексу, сетевому подключению и его перемещении.

Модуль очистки обеспечивает работоспособность видео модуля при неблакоприятных погодных условиях путем очистки защитного стекла видео модуля от загрязнений, возникающих в процессе эксплуатации.

Кроме того, комплексы могут работать совместно между собой и с комплексами контроля дорожного движения автоматизированными стационарными ККД ЦАС-01СТ «Стрелка-СТ» (per №38386-13) по принципу «сот» реализуя принцип измерения скорости движения ТС на прямолинейном и криволинейном участках между двумя комплексами, расстояние между которыми известно, по результатам измерений интервала времени между последовательными фиксациями ТС комплексами (при использовании модуля расчетной скорости).

Комплексы выпускаются в двух вариантах исполнения:

-комплекс контроля дорожного движения автоматизированный «Стрелка-Плюс» -обрабатывает до 5 полос движения ТС;

• - комплекс контроля дорожного движения автоматизированный «Стрелка-Плюс»-мини - обрабатывает до 2 полос движения ТС.

Установка комплексов осуществляется следующими способами:

• - стационарно на различных опорах над проезжей частью дороги или сбоку над обочиной (конструкция комплексов обеспечивает жесткую установку на платформе по азимуту и углу места);

• - крепление на автомобиле для работы в стационарном режиме (передвижной вариант);

• - крепление в автомобиле (мобильный вариант).

Общий вид комплекса представлен на рисунках 1 -3. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунках 4-7.

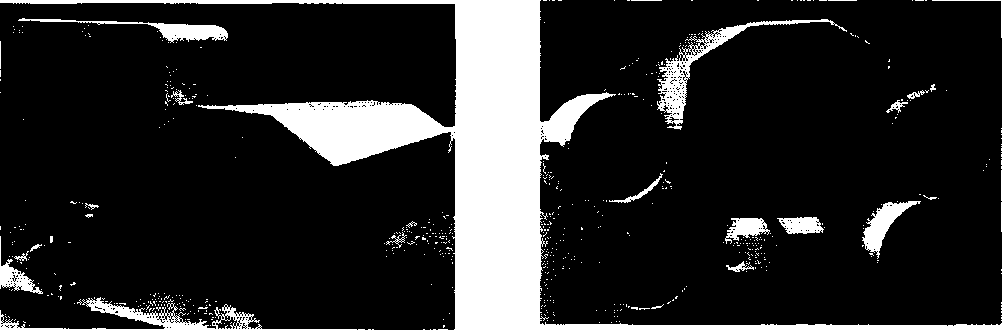

Рисунке 1 - Общий вид комплекса с видео          Рисунок 2 - Общий вид комплекса

и радиолокационным модулями           (видео модуль с модулями ИК подсветки

и модулем очистки)

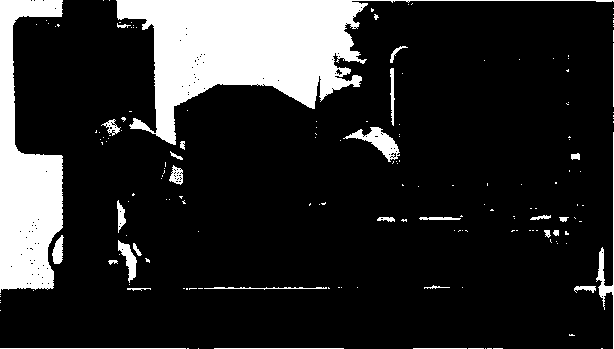

Рисунок 3 - Общий вид комплекса с видео и 3D модулями

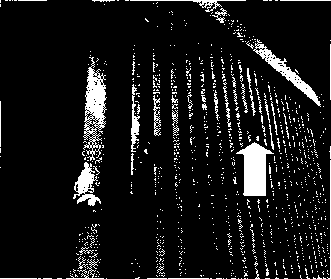

Рисунок 4 - Схема пломбировки модуля радиолокационного измерения скорости

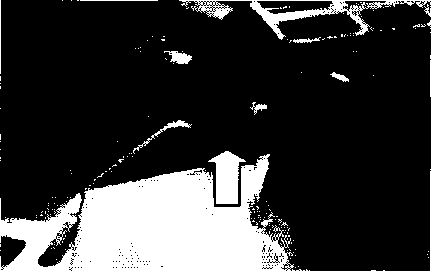

Рисунок 5 - Схема пломбировки видео модуля

Рисунок 6 - Место нанесения знака

утверждения типа на видео модуль

Рисунок 7 - Место нанесения знака

утверждения типа на модуль

радиолокационного измерения скорости

Программное обеспечение (ПО) комплекса, выполняет следующие функции:

• - обеспечение взаимодействия всех аппаратных компонентов комплекса;

• - контроль работы комплекса (функции самотестирования и обнаружения сбоев);

• - фото-видеофиксация ТС с формированием пакета данных;

• - осуществление расчета скорости движения ТС по результатам измерений интервалов времени, расстояния, разности частот сигналов;

• - выявление фактов нарушения ПДД;

• - передача сформированного пакета данных по защищенному каналу в центр обработки информации.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО комплексов приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус комплекса с помощью этикетки, выполненной типографским способом.

Таблица 4 - Комплектность комплексов

осуществляется по документу 651-18-022 МП «Комплексы контроля дорожного движения автоматизированные «Стрелка-Плюс». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 16.03.2018 г.

Основные средства поверки:

• - имитатор движущегося транспортного средства «Стрелка-И» (per. № 38390-13);

• - имитатор скорости движения транспортных средств ИС-24 Д (per. № 63392-16);

• - анализатор спектра R&S FSP40 (per. № 26744-09);

• - частотомер электронно-счетный 43-85/3 (per. № 32359-06), диапазон измерений частоты от 0,00014 Гц до 15-10⁷ Гц, диапазон измерений интервалов времени от 2 -10'⁹ до 7 -10³ с;

• - GNSS-приемник спутниковый геодезический многочастотный ALPHA-G3T (per. № 40861-09);

• - дальномер лазерный Leica DISTO D5 (per. № 41142-09);

• - курвиметр дорожный универсальный для определения ровности покрытия автодорог УДК «РОВНОСТЬ» (per. № 38179-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

приведены в эксплуатационном документе.

ГОСТ Р 8.654-2009 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения.

ГОСТ Р 51794-2001 Аппаратура радионавигационная глобальной навигационной спутниковой системы и глобальной системы позиционирования. Системы координат. Методы преобразований координат определяемых точек.

Комплексы контроля дорожного движения автоматизированные «Стрелка-Плюс». Технические условия ТУ 4278-004-77545075-2014.

Приказ МВД от 8 ноября 2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных требований к ним».

Общество с ограниченной ответственностью «Корпорация «Строй Инвест Проект М» (ООО «Корпорация «Строй Инвест Проект М»)

ИНН 7708568820

Адрес: 107497, г. Москва, Монтажная улица, дом 9, строение 1, этаж 3

Телефон: +7 (495) 607-83-23

Факс: +7 (495) 607-06-67

Общество с ограниченной ответственностью «Системы передовых технологий»

(ООО «Системы передовых технологий»)

ИНН 7705955771

Адрес: 140000, Московская область, г. Люберцы, улица Котельническая, дом 8 «А», 13 Телефон; +7 (499) 608-12-70

Факс: +7 (499) 608-12-70

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Место нахождения (юридический адрес): Российская Федерация, 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево

Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00

E-Mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа№ 30002-13 от 07.10.2013 г.
