МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

?6 октября 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

(---------------------------

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB28700A0AC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021

\__________________________

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2383

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2383

Лист № 1 Регистрационный № 78482-20 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ИВЭ-50-4

Газоанализаторы ИВЭ-50-4 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли или массовой концентрации горючих газов (CH4, C3H8, £(C2-Cio) - суммы углеводородов) и объемной доли и массовой концентрации токсичных газов (H2S, NH3, CO, NO2) во взрывоопасных газовых средах и преобразования измеряемых величин в унифицированный выходной сигнал силы постоянного тока, а также в цифровой сигнал.

Принцип действия газоанализаторов определяется типом используемого сенсора.

Принцип действия электрохимических сенсоров заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.

Принцип действия инфракрасных (оптических) сенсоров основан на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации. Анализируемый воздух диффундирует в измерительную кювету. В сенсоре находится излучатель - источник инфракрасного излучения с широкой полосой. Излучение проникает в кювету, многократно отражается, выходит через оптическую щель и попадает на два узкополосных интерференционных фильтра: измерительный и сравнительный, из которых состоит двухэлементный детектор. Если кювета заполнена анализируемой смесью, то часть излучения поглощается в области длины волны измерительного фильтра, и измеряющий детектор дает изменившийся электрический сигнал. Сигнал соответствующего сравнительного детектора остается неизменным. Колебания энергии излучения, загрязнения кюветы и щели, а также помехи от пыли и аэрозолей воздуха действуют на оба детектора в равной степени, и их влияние скомпенсировано.

Газоанализаторы являются стационарными приборами непрерывного действия.

Конструктивно газоанализаторы представляют собой взрывонепроницаемую оболочку, состоящую из корпуса и завинчивающейся крышки. На внешней стороне корпуса расположены кабельные вводы и присоединенный блок сенсора. Внутри - плата индикации и управления, дисплей для отображения результатов измерений, кнопки управления. Через кабельные вводы осуществляется питание газоанализатора и вывод информации.

Блок сенсора состоит из корпуса, внутри которого находятся плата сенсора и сменный электрохимический или инфракрасный оптический датчик.

Специальный защитный фильтр обеспечивает необходимую защиту сенсора от пыли и повышенной влажности окружающей среды.

Газоанализаторы выпускаются в различных модификациях: ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.3, ИВЭ-50-4.3М, ИВЭ-50-4.4М, ИВЭ-50-4.5, ИВЭ-50-4.6, отличающихся метрологическими и техническими характеристиками в соответствии со структурной схемой условного обозначения газоанализаторов. Газоанализаторы также выпускаются в различных корпусах, отличающихся цветом и размером.

Газоанализаторы модификаций ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.3, ИВЭ-50-4.3М, ИВЭ-50-4.5, ИВЭ-50-4.6 имеют светодиодную индикацию и жидкокристаллический дисплей.

Результаты измерений отображаются на жидкокристаллическом дисплее и могут быть представлены (по заказу) в единицах объемной доли: %, % НКПР или массовой концентрации мг/м^{1 2 3 4 5 6} или г/м³ (CH4, C3H8, ^(С2-Сю)-суммы углеводородов); объемной доли млн^-1 или массовой концентрации мг/м³ (H2S, NH3, CO, NO2).

В газоанализаторах предусмотрены следующие выходные сигналы:

• - унифицированный аналоговый выходной сигнал от 4 до 20 мА (модификации ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.3, ИВЭ-50-4.3М);

• - цифровой сигнал, интерфейс RS-485 с протоколом Modbus RTU, MQTT, HART;

• - радиоканал 868 МГц (модификация ИВЭ-50-4.5) и сеть GSM (NB-IoT) (модификация ИВЭ-50-4.6);

• - дискретный сигнал срабатывания реле «сухой» контакт (модификация ИВЭ-50-4.2, ИВЭ-50-4.3, ИВЭ-50-4.3М).

Газоанализаторы имеют два настраиваемых порога срабатывания сигнализации о превышении содержания определяемого компонента. Также газоанализаторы могут автоматически определять тип подключенного сенсора с применением предварительно сохраненных градуировочных характеристик и сигнализировать об отказе установленных сенсоров.

Способ отбора пробы - диффузионный.

Структурная схема условного обозначения газоанализаторов:

ИВЭ-50-4. Х Х - Х (max) - Х (max) - Х (max)

• 1    2 3  ~4  5 ~4  5 ~4 Г

Таблица 1

• 5 - Максимальная концентрация определяемого газа (для горючих - % НКПР, для токсичных - млн^-1).

Одноканальные газоанализаторы модификаций ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.4М, ИВЭ-50-4.5, ИВЭ-50-4.6 измеряют довзрывоопасную концентрацию, объемную долю и массовую концентрацию CH4, C3H8, £(С2-С1о), объемную долю и массовую концентрацию H2S, NH3, CO, NO2. Трехканальные газоанализаторы модификаций ИВЭ-50-4.3, ИВЭ-50-4.3М по одному каналу измеряют довзрывоопасную концентрацию, объемную долю и массовую концентрацию CH4, C3H8, ПС2-С10), по двум каналам измеряют объемную долю и массовую концентрацию H2S, NH3, CO, NO2.

Заводской номер наносится на маркировочную табличку (шильдик) любым технологическим способом в виде цифрового кода.

Нанесение  знака поверки  на газоанализаторы в обязательном порядке

не предусмотрено. Пломбирование газоанализаторов не предусмотрено.

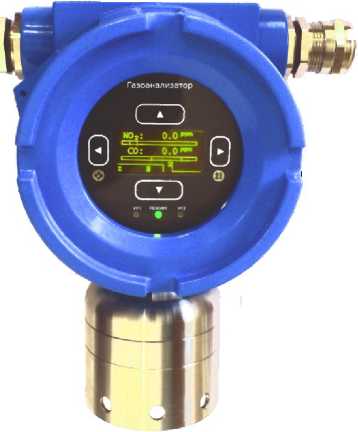

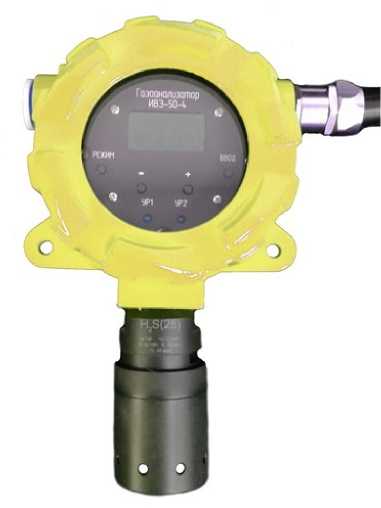

Общий вид газоанализаторов представлен на рисунке 1.

а) модификации ИВЭ-50-4.1, ИВЭ-50-

4.2

О

г) модификации ИВЭ-50-4.5, ИВЭ-50-4.6

Рисунок 1 - Общий вид газоанализаторов

Газоанализаторы имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО не имеет средств программирования или измерения метрологически значимых функций, доступных пользователю. Газоанализаторы имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, реализованную изготовителем на этапе производства.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик.

Внешнее ПО метрологически незначимо и используется для индикации показаний.

Идентификационные данные встроенного ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные встроенного ПО

Таблица 3 - Метрологические характеристики газоанализаторов с инфракрасными сенсорами

Таблица 6 - Основные технические характеристики газоанализаторов

наносится на табличку (шильдик), прикрепленную к корпусу газоанализатора, способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений представлена в таблице 7.

аблица 7 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе «Устройство и работа» руководства по эксплуатации.

ГОСТ Р МЭК 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

1336.413311.003ТУ Газоанализаторы ИВЭ-50-4. Технические условия

Акционерное общество «Предприятие В-1336» (АО «Предприятие В-1336»)

Адрес деятельности: РФ, 614500, Пермский край, г. Пермь, шоссе Космонавтов, 368 Место нахождения и адрес юридического лица: РФ, 614000, Пермский край, г. Пермь, Комсомольский проспект, д. 34, офис 208

ИНН 5902128625

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

¹

- Сокращенное наименование газоанализатора;

²

- Модификация газоанализатора:

• 1 - Одноканальный газоанализатор;

• 2 - Одноканальный газоанализатор со встроенным реле управления «сухой» контакт;

³

- Трехканальный газоанализатор со встроенным реле управления «сухой» контакт;

⁴

- Одноканальный газоанализатор без дисплея с цифровым сигналом, интерфейс RS-485 с протоколом Modbus RTU, MQTT, HART;

⁵

- Одноканальный газоанализатор с передачей данных по радиоканалу 868 МГц;

⁶

- Одноканальный газоанализатор с передачей данных по GSM (NB-IoT) сети;

• 3 - Диапазон рабочих температур:

Отсутствие символа - от -40 до +50 °С;

М - от -60 до +60 °С;

• 4 - Коды газов газоанализаторов по таблице 1:
