МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О переоформлении свидетельства № 74320 об утвериедении типа средств измерений «Анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В)» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «СИМС-2» от 30 октября 2019 г. № б/н приказываю:

• 1. Внести изменения в описание типа на анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 75444-19, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить поверку по документу МП-079/01-2019 «Анализаторы

паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В). Методика поверки с изменением № 1», утвержденному ООО «ПРОММАШ ТЕСТ» 3 0 октября 2019  г., и распространить его действие, в том числе

и на анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В), находящиеся в эксплуатации;

• 3.  Переоформить свидетельство № 74320 об утверждении типа

анализаторов паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В), зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 75444-19, в связи с      внесением      изменений      в      методику      поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(------------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11,2019 до 06.11.2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «07» февраля 2020 г. № 246

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В) (далее - анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.

Анализаторы являются портативными автоматическим приборами циклического действия. Работа анализаторов полностью автоматизирована, все этапы подготовки и проведения измерений сопровождаются текстовыми сообщениями. Конструктивно анализатор выполнен в виде моноблока. На лицевой панели анализаторов расположены кнопка включения/выключения и информационный дисплей. На задней панели анализаторов расположена крышка батарейного отсека. Под ней расположены две кнопки для навигации по меню и место под две батареи типа ААА. С правого торца прибора расположены гнездо для установки мундштука и слот под карту памяти.

Принцип действия анализаторов основан на применении электрохимического датчика, предназначенного для измерения массовой концентрации паров этанола в анализируемом воздухе.

Микропроцессор анализаторов управляет всеми режимами работы и преобразует выходные сигналы измерительного датчика в цифровые показания. Микропроцессор полностью контролирует все этапы выполнения измерения, и любое нарушение процедуры отображается на дисплее в виде соответствующего предупреждения. Встроенное программное обеспечение анализаторов разработано изготовителем специально для решения задачи измерения массовой концентрации паров этанола в выдыхаемом воздухе, а также для отображения результатов измерений на дисплее. Идентификация встроенного программного обеспечения производится путем вывода версии на дисплей анализаторов удержанием в нажатом состоянии кнопки включения при запуске анализаторов.

Анализаторы выпускаются в исполнениях Динго Е-030 и Динго Е-030 (В). Анализатор в исполнении Динго Е-030 (В) имеет дополнительный модуль связи по интерфейсу Bluetooth для беспроводной связи с сопрягаемым устройством.

Питание анализаторов осуществляется от двух сменных щелочных батарей питания типа ААА.

В анализаторах используется автоматический режим отбора пробы воздуха. Для отбора проб воздуха используются сменные одноразовые пластиковые мундштуки.

Внешний вид анализаторов приведен на рисунке 1.

В целях предотвращения несанкционированного доступа к механическим узлам регулировки показаний предусмотрено место под крышкой батарейного отсека для размещения наклейки пломбирования, которое указано на рисунке 2.

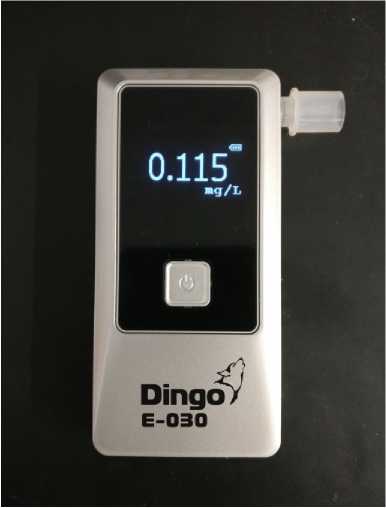

Рисунок 1 - Внешний вид анализатора

Рисунок 2 - Место для пломбирования узлов регулировки показаний анализаторов

Анализаторы имеют встроенное, программное обеспечение (ПО), предназначенное для обработки измерительной информации. Встроенное ПО обеспечивает выполнение следующих основных функций:

• - обработку измерительной информации;

• - диагностику аппаратной части анализатора;

• - проведение настройки анализатора;

• - формирование унифицированного выходного сигнала;

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Продолжение таблицы 1

Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики анализаторов приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики анализаторов

Таблица 3 - Технические характеристики анализаторов

Продолжение таблицы 3

наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность средства измерений представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП-079/01-2019 «Анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В). Методика поверки с изменением № 1», утвержденному ООО «ПРОММАШ ТЕСТ» 30.10.2019 г.

Основные средства поверки:

• - стандартные образцы состава эталон/азот газовые смеси в баллонах под давлением ГСО 10338-2013;

• - стандартные образцы состава водных растворов эталона ВРЭ-2 ГСО 8789-2006;

• - генератор газовых смесей паров этанола в воздухе ALCOSIM (регистрационный номер № 54037-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В)

Приказ №2664 от 14.12.2018 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Техническая документация фирмы - изготовителя ООО «АРИДЕС», Республика Армения

Общество с ограниченной ответственностью «АРИДЕС» (ООО «АРИДЕС») Адрес: 0064, г. Ереван, ул. Раффи 111, Республика Армения

Телефон: +37411 26 99 50

Факс: +37411 26 99 50

Web-сайт: www.arides.am

E-mail: info@arides.am

Общество с ограниченной ответственностью «СИМС-2» (ООО «СИМС-2»)

Адрес: 125430, г. Москва, ул. Митинская, д. 16, эт. 10, пом. 1012Б, ком. с 15 по 18 Телефон: +7 (495) 792-31-90

Факс: +7 (495) 510-66-51

Web-сайт: www.alcotester.ru,www.sims2.ru

E-mail: info@sims2.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6

Телефон: +7 (495) 775-48-45, +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312126 от 29.03.2017 г.
