№859 от 30.04.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 150068
ПРИКАЗ.
О внесении изменений в описание типа СИ
Комплексы для измерения количества газа КИ-СТГ
Приказы по основной деятельности по агентству Вн. Приказ № 859 от 30.04.2020
российской ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
30 апреля 2020 г. 859
Москва
О внесении изменений в описание типа на комплексы для измерения количества газа КИ-СТГ
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО ЭПО «Сигнал» от 13 марта 2020 г. № 96/2833, приказываю:
-
1. Внести изменения в описание типа на комплексы для измерения количества газа КИ-СТГ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 29981-13, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководите.
(--------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: OOE1036EiB07EWB80EA118900BCB№090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
С.С. Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» апреля 2020 г. № 859
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы для измерения количества газа КИ-СТГ
Назначение средства измеренийКомплексы для измерения количества газа КИ-СТГ предназначены для измерения рабочего объема природного газа по ГОСТ 5542-2014, свободного нефтяного газа по ГОСТ Р 8.615-2005, азота, воздуха и других газов и автоматического приведения измеренного объема газа к стандартным условиям в зависимости от давления, температуры и коэффициента сжимаемости газа.
Описание средства измеренийПринцип действия комплекса основан на одновременном измерении счетчиком газа -рабочего объема газа, корректором - давления и температуры газа в рабочих условиях и приведения рабочего объема газа к стандартным условиям на основании известных зависимостей.
Комплекс состоит из серийно выпускаемых средств измерений - функциональных блоков (счетчиков газа корректоров, преобразователей давления, температуры), внесенных в Федеральный информационный фонд по обеспечению единства измерений и объединенных в средство измерений, отвечающее единым требованиям.
По требованию заказчика комплексы могут комплектоваться дополнительным средством измерения перепада давления на счетчике.

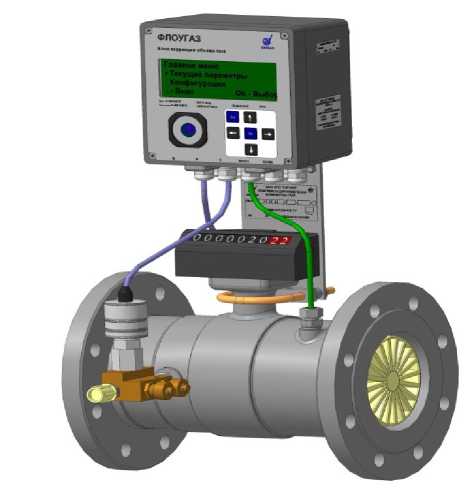

Рисунок 1 - Общий вид комплекса для измерения количества газа КИ-СТГ
На комплексах применяются:
1 Счетчики газа:
-
- счетчик газа турбинный СТГ (ООО ЭПО «Сигнал») (регистрационный № 28739-19),
-
- счетчик газа ротационный РСГ СИГНАЛ (ООО ЭПО «Сигнал») (регистрационный № 41453-13);
- счетчик газа мембранный (фирма «Itron GmbH»,«ELSTER GmbH», Германия, ООО ЭПО «Сигнал») (регистрационный № 14351-12, № 16991-12, № 36706-08, № 36707-08, № 22112-15);
2 Корректоры:
- блок коррекции объема газа измерительно-вычислительный БК (ООО ЭПО «Сигнал») (регистрационный № 48876-12);
- датчик комплексный с вычислителем расхода «ГиперФлоу» (НПФ «Вымпел») (регистрационный № 15646-14);
- корректор объёма газа ЕК (ООО «ЭЛЬСТЕР Газэлектроника») (регистрационный № 41978-13);
- корректор объема газа SEVC-D (Corus) (фирма «Itron GmbH», Германия) (регистрационный № 50499-12);
- корректор объёма газа «Суперфлоу» (ЗАО «СОВТИГАЗ») (регистрационный № 61729-15);
- корректор объёма газа ТС (ООО «ЭЛЬСТЕР Газэлектроника»), (регистрационный № 47922-11);
- вычислитель количества газа ВКГ-3Т (ЗАО НПФ «ТЕПЛОКОМ») (регистрационный № 31879-11);
- корректор объёма газа СПГ (ЗАО НПФ «ЛОГИКА»), (регистрационный №36693-13);
- корректор объёма газа температурный «ГЕЛИОС-Т» (ООО «ДЦ ТАЙПИТ»), (регистрационный № 45106-16);
- теплоэнергоконтроллер «ТЭКОН» (ИВП «КРЕЙТ»), (регистрационный № 24849-13);
- счетчик СТД (ООО НПФ «ДИНФО»), (регистрационный № 41550-16);
- вычислитель УВП (СКБ «ПРОМАВТОМАТИКА») (регистрационный № 53503-13);
- блок коррекции объема газа «ФЛОУГАЗ» (ООО ЭПО «Сигнал»)
(регистрационный № 47254-11);
- блок коррекции объема газа «Флоугаз-Т» (ООО ЭПО «Сигнал»)
(регистрационный № 59428-14).
Комплексы с взрывозащищенными корректорами (БК, «ГиперФлоу», ЕК, ELCOR, SEVC-D, «Суперфлоу», ТС, «ФЛОУГАЗ», «Флоугаз-Т») могут устанавливаться непосредственно во взрывоопасной зоне в соответствии с маркировкой взрывозащиты корректора и счетчика.
Комплексы с не взрывозащищенными корректорами (ВКГ, СПГ, «ГЕЛИОС-Т», ТЭКОН, СТД, УВП) предполагают установку корректора вне взрывоопасной зоны и соединение со счетчиками (датчиками) во взрывоопасной зоне только через сертифицированные барьеры искрозащиты.
Для передачи информации о рабочем расходе на комплексах применяются низкочастотные (НЧ), среднечастотные (СЧ) и высокочастотные (ВЧ) датчики расхода. Датчики СЧ и ВЧ, описание их конструкции, технических характеристик, особенностей эксплуатации и безопасного использования даются в эксплуатационной документации и входят в состав поставки комплекса (по заказу).
Комплексы обеспечивают индикацию и вывод на внешние устройства измеренных и вычисленных величин, архивирование измерительной информации и нештатных ситуаций.
В зависимости от типа применяемых счетчиков газа и корректоров, комплексы имеют модификации, отличающиеся между собой номинальным диаметром, диапазоном измерения объемного расхода, верхним пределом диапазона измерения давления, габаритными и присоединительными размерами.
Конструкцией комплекса предусмотрено ограничение доступа к определенным его частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Функциональные блоки комплексов (корректоры и счетчики) пломбируются в соответствии со схемой пломбирования, пломбами и способами, указанными в технической документации на данные функциональные блоки.
Условное обозначение комплекса:
КИ-СТГ-ХХ-Б-80/250-10А-1-М-П
Исполнение комплекса: П - правое; Л - левое
Тип термопреобразователя сопротивления (медный или платиновый) - указывается при использовании корректора БК
Вариант исполнения корректора (I или II) - указывается при использовании блока БК
Обозначение верхнего предела диапазона измерения абсолютного (А) или избыточного (И) давления, МПа (для блоков БК соответствует указанному значению, деленному на 10)
Для комплексов:
-
• на базе счетчика газа турбинного СТГ - максимальный измеряемый объемный расход при рабочих условиях, м3/ч;
-
• на базе счетчика газа ротационного РСГ СИГНАЛ, счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH») -номинальный измеряемый объемный расход при рабочих условиях (G), м3/ч
Номинальный диаметр DN
Тип корректора1: Б - блок БК; Г - датчик «ГиперФлоу»;
Е - корректор ЕК; М - корректор ELCOR; С - корректор SEVC-D (Corus); П - корректор «Суперфлоу»; Т - корректор ТС; В - вычислитель ВКГ;
Л - корректор СПГ; О - корректор «ГЕЛИОС-Т»; Н - контроллер «ТЭКОН»; Д - счетчик СТД; У- вычислитель УВП; Ф - блок «ФЛОУГАЗ»; Фт - блок «Флоугаз-Т»
Тип счетчика:
ТС - счетчик газа турбинный СТГ (варианты исполнения 1,2,3);
РС - счетчик газа ротационный РСГ СИГНАЛ (варианты исполнения 1,2,3);
МС - счетчик газа мембранный (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») (варианты исполнения 1,2)
Электрические и пневматические линии соединений функциональных блоков комплекса со средствами измерений опломбированы согласно конструкторской документации предприятия-изготовителя таким образом, чтобы исключить возможность их вскрытия без нарушения пломб.

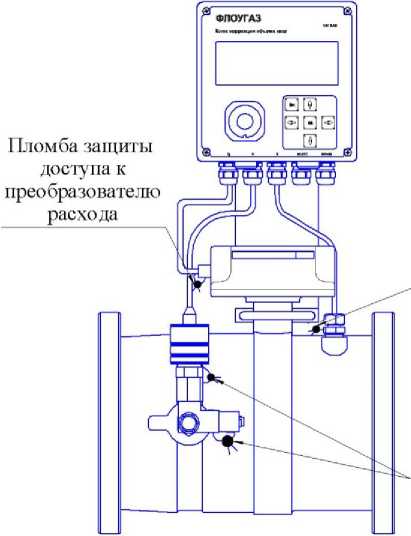

11ломба защиты доступа к преобразо вателю температуры
Пломбы защиты доступа к преобразо вателю давления
Рисунок 2 - Схема пломбировки комплекса
Программное обеспечениесоставных частей комплекса встроенное, неперегружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции, описание которых приведено в описаниях типа и эксплуатационной документации средств измерений, входящих в состав комплекса.
Сервисное программное обеспечение «КИ-СТГ» предназначено для поверки комплексов, является выносным и устанавливается на персональном компьютере.
Метрологически значимым является все сервисное программное обеспечение «КИ-СТГ».
Перед проведением поверки производится самодиагностическая проверка целостности конфигурационных данных и всех файлов, расчет контрольной суммы по методу CRC-32 с выводом на экран компьютера идентификационных признаков.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО |
СЯМИ.00040-01 12 01 |
Номер версии (идентификационный номер) ПО |
1.01 |
Цифровой идентификатор ПО (CRC32) |
АА2С03D6 |
Уровень защиты ПО комплексов для измерения количества газа КИ-СТГ от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014
Метрологические и технические характеристикиТаблица 2
Тип комплекса |
Пределы допускаемой относительной погрешности при определении объема газа, приведенного к стандартным условиям |
1 |
2 |
Комплекс на базе счетчика газа турбинного СТГ |
± 2 % на расходах от Qmin. до 0,1 Qmax. ± 1 % на расходах от 0,1 Qmax. до Qmax.
± 2,3 % на расходах от Qmin. до 0,1 Qmax. ± 1,3 % на расходах от 0,1 Qmax. до Qmax.
± 1 % на расходах от 0,1 Qmax. до Qmax. |
Комплекс на базе счетчика газа ротационного РСГ СИГНАЛ |
± 2 % на расходах от Qmin. до 0,05 Qmax. ± 1 % на расходах от 0,05 Qmax. до Qmax.
± 2,3 % на расходах от Qmin. до 0,05 Qmax. ± 1,3 % на расходах от 0,05 Qmax. до Qmax.
± 1 % на расходах от 0,05 Qmax. до Qmax. |
Комплекс на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») |
± 3,5 % на расходах от Qmin до 0,1 Qnom. ± 2 % на расходах от 0,1 Qnom до Qmax.
± 2,5 % на расходах от Qmin до 0,1 Qnom. ± 1,7 % на расходах от 0,1 Qnom до Qmax. |
Примечания: * минимальные расходы комплексов со счетчиками варианта исполнения 3 составляют 0,1 Q max. и 0,05 Q max. на базе счетчиков СТГ и РСГ СИГНАЛ - соответственно. ** комплексы выполнены на базе счетчиков мембранных, имеющих фактическую погрешность не более ± 2,1 % на расходах от Qmin до 0,1 Qnom. и не более 1,4% на расходах от 0,1 Qnom до Qmax. Вариант исполнения 2 указывается в паспорте на комплекс КИ-СТГ, а фактическая погрешность мембранного счетчика - в протоколе поверки, прикладываемому к паспорту на мембранный счетчик. |
Таблица 3
Наименование параметра |
Значение параметра |
КИ-СТГ-ХХ-Б КИ-СТГ-ХХ-Г КИ-СТГ-ХХ-Е | |
Измеряемая среда |
природный газ по ГОСТ 5542-2014, свободный нефтяной газ по ГОСТ Р 8.615-2005, азот, воздух и другие газы * |
Номинальный диаметр DN** |
от 50 до 150 - на базе счетчика газа турбинного СТГ, от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ |
Максимальный расход, Qmax., м3/ч** |
от 100 до 1600 - на базе счетчика газа турбинного СТГ, от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ |
Пр одолжение таблицы 3
Наименование параметра |
Значение параметра | ||
КИ-СТГ-ХХ-Б |
КИ-СТГ-ХХ-Г |
КИ-СТГ-ХХ-Е | |
Рабочие диапазоны |
от 0,1 до 0,16 |
от 0,05 до 0,25 |
от 0,08 до 0,2 |
измерения абсолютного |
от 0,1 до 0,25 |
от 0,05 до 0,6 |
от 0,1 до 0,5 |
или избыточного |
от 0,1 до 0,4 |
от 0,05 до 1,7 |
от 0,15 до 0,75 |
давления, МПа |
от 0,15 до 0,6 |
от 0,2 до 1 | |
от 0,25 до 1 (от 0,1 до 1)*** |
от 0,4 до 1,7 | ||
от 0,4 до 1,6 (от 0,16 до 1,6)*** | |||
Емкость индикаторного устройства: | |||
а) при измерении рабочего объема, м3 |
9999999 |
999999999,99 | |
б) при измерении объема, приведенного к 3 стандартным условиям, м3 |
9999999 |
999999 |
999999999,99 |
Количество газа, | |||
соответствующее 1 |
0,1; 1,0 - на базе счетчика газа турбинного СТГ; | ||
импульсу |
0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ | ||
магнитного датчика, м3/имп.** | |||
Условия эксплуатации: | |||
Температура окружающего |
от -40 |
от -30 |
от -30 |
воздуха, 0С: |
до +60 |
до +50 |
до +60 |
Атмосферное давление, кПа |
от 84 до 106,7 | ||
Относительная влажность окружающего воздуха, % |
не более 98 | ||
Средний срок службы, лет |
12 |
10 |
12 |
Наименование |
Значение параметра | ||
параметра |
КИ-СТГ-ХХ-М |
КИ-СТГ-ХХ-С |
КИ-СТГ-ХХ-П |
Измеряемая среда |
природный газ по ГОСТ 5542-2014, свободный нефтяной газ по ГОСТ Р 8.615-2005, азот, воздух и другие газы * | ||
Номинальный диаметр |
от 50 до 150 - на базе |
счетчика газа турбинного СТГ, | |
DN** |
от 40 до 100 - на базе |
счетчика газа ротационного РСГ СИГНАЛ | |
Максимальный расход, |
от 100 до 1600 - на базе счетчика газа турбинного СТГ, | ||
Qmax., м3/ч** |
от 16 до 400 - на базе |
счетчика газа ротационного РСГ СИГНАЛ | |
Рабочие диапазоны измерения абсолютного или избыточного давления, МПа |
от 0,08 до 0,52 от 0,2 до 1 от 0,4 до 1,7 |
от 0,09 до 1 от 0,72 до 1,7 | |
Емкость индикаторного устройства: | |||
а) при измерении рабочего объема, м3 |
99999999,999 |
99999999,9999 |
99999999 |
б) при измерении объема, приведенного к 3 стандартным условиям, м3 |
99999999,99 |
99999999,999999 |
99999999 |
Количество газа, |
0,1; 1,0 - на базе счетчика газа турбинного СТГ; 0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ |
соответствующее 1 импульсу магнитного датчика, м3/имп.** |
Пр одолжение таблицы 3
Условия эксплуатации: | |||
Температура окружающего воздуха, 0С: |
от -25 до +60 |
от -25 до +55 |
от -30 до +50 |
Атмосферное давление, кПа |
от 84 до 106,7 | ||
Относительная влажность окружающего воздуха, % |
не более 98 |
не более 95 | |
Средний срок службы, лет |
12 |
12 |
10 |
Наименование параметра |
Значение параметра | ||
КИ-СТГ-ХХ-Т |
КИ-СТГ-ХХ-В |
КИ-СТГ-ХХ-Л | |
Измеряемая среда |
природный газ по ГОСТ 5542-2014, свободный нефтяной газ по ГОСТ Р 8.615-2005, азот, воздух и другие газы * | ||
Номинальный диаметр DN** |
от 50 до 150 - на базе счетчика газа турбинного СТГ, от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 25 до 100 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») | ||
Максимальный расход, Qmax., м3/ч** |
от 100 до 1600 - на базе счетчика газа турбинного СТГ, от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 6 до 160 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») | ||
Рабочие диапазоны измерения абсолютного или избыточного давления, МПа |
Давление не измеряется |
Рабочие диапазоны измерения давления -по заказу потребителя | |
Емкость индикаторного устройства: а) при измерении рабочего объема, м3 б) при измерении объема, приведенного к 3 стандартным условиям, м3 |
999999999,99 999999999,99 |
999999999 999999999 |
999999999 999999999 |
Количество газа, соответствующее 1 импульсу магнитного датчика, м3/имп.** |
0,1; 1,0 - на базе счетчика газа турбинного СТГ; 0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ; 0,1 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») | ||
Условия эксплуатации: | |||
Температура окружающего воздуха, 0С счетчик корректор вычислитель |
от-40 до +60 от -30 до +60 |
от -40 до +60 от -10 до +50 |
от -40до +60 от -10 до +50 |
Атмосферное давление, кПа |
от 84 до 106,7 | ||
Относительная влажность окружающего воздуха, % |
не более 95 | ||
Средний срок службы, лет |
12 |
12 |
12 |
Пр одолжение таблицы 3
Наименование параметра |
Значение параметра | ||
КИ-СТГ-ХХ-О |
КИ-СТГ-ХХ-Н |
КИ-СТГ-ХХ-Д | |
Измеряемая среда |
природный газ по ГОСТ 5542-2014, свободный нефтяной газ по ГОСТ Р 8.615-2005, азот, воздух и другие газы * | ||
Номинальный диаметр DN** |
от 50 до 150 - на базе счетчика газа турбинного СТГ, от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 25 до 100 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») | ||
Максимальный расход, Qmax., м3/ч** |
от 100 до 1600 - на базе счетчика газа турбинного СТГ, от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 6 до 160 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») | ||
Рабочие диапазоны измерения абсолютного или избыточного давления, МПа |
Давление не измеряется |
Рабочие диапазоны измерения давления -по заказу потребителя | |
Количество газа, соответствующее 1 импульсу магнитного датчика, м3/имп.** |
0,1; 1,0 - на базе счетчика газа турбинного СТГ; 0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ; 0,1 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») | ||
Условия эксплуатации: | |||
Температура окружающего воздуха, 0С |
от -30 до +55 |
от -40 до +60 (счетчик) от -10 до +50 (вычислитель) |
от -40 до +60 (счетчик) от +5 до +50 (вычислитель) |
Атмосферное давление, кПа |
от 84 до 106,7 | ||
Относительная влажность окружающего воздуха, % |
не более 95 | ||
Средний срок службы, лет |
15 |
12 |
12 |
Наименование параметра |
Значение параметра | ||
КИ-СТГ-ХХ-У |
КИ-СТГ-ХХ-Ф |
КИ-СТГ-ХХ-Фт | |
Измеряемая среда |
природный газ по ГОСТ 5542-2014, свободный нефтяной газ по ГОСТ Р 8.615-2005, азот, воздух и другие газы * | ||
Номинальный диаметр DN** |
от 50 до 150 - на базе счетчика газа турбинного СТГ, от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 25 до 100 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») | ||
Максимальный расход, Qmax., м3/ч** |
от 100 до 1600 - на базе счетчика газа турбинного СТГ, от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 6 до 160 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») | ||
Рабочие диапазоны измерения абсолютного или избыточного давления, МПа |
Рабочие диапазоны измерения давления -по заказу потребителя |
Опция (по заказу) |
Емкость индикаторного устройства: а) при измерении рабочего объема, м3 б) при измерении объема, приведенного к 3 стандартным условиям, м3 |
999999999,99 999999999,99 |
99999999999,99 99999999999,99 |
99999999999,99 99999999999,99 |
Пр одолжение таблицы 3
Количество газа, соответствующее 1 импульсу НЧ-выхода счетчика, м3/имп.** |
0,1; 1,0 - на базе счетчика газа турбинного СТГ; 0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ, 0,1 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») | ||
Условия эксплуатации: | |||
Температура окружающего воздуха, 0С |
от -40 до +60 (счетчик) от +1 до +50 (вычислитель) |
от -40 до +60 |
от -40 до +60 |
Атмосферное давление, кПа |
от 84 до 106,7 | ||
Относительная влажность окружающего воздуха, % |
не более 98 | ||
Средний срок службы, лет, |
12 | ||
Примечания * Возможность применения комплекса для измерения, свободного нефтяного газа, азота, воздуха и других газов определяется техническими характеристиками счетчика газа и наличием соответствующих алгоритмов вычислений в применяемом корректоре, подтверждаемой эксплуатационной документацией на счетчик и корректор. **Номинальный диаметр, максимальный расход, количество газа, соответствующее 1 импульсу магнитного датчика - в зависимости от модификации применяемых счетчиков газа. *** Рабочие диапазоны измерения давления комплексов с блоками коррекции БК варианта исполнения I. |
Масса и габаритные размеры комплексов соответствуют значениям, указанным в таблице 4.
Таблица 4
Обозначение комплекса |
Номинальный диаметр DN |
Масса, кг, не более |
Габаритные размеры (Длина х Ширина хДлина), мм, не более |
КИ-СТГ-РС-Х |
40 |
8,4 |
190x225x356 |
КИ-СТГ-РС-Х |
50 |
16 |
311x225x442 |
КИ-СТГ-РС-Х |
80 |
22 |
435x225x442 |
КИ-СТГ-РС-Х |
100 |
48 |
633x246x495 |
КИ-СТГ-ТС-Х |
50 |
8,9 |
150x225x397 |
КИ-СТГ-ТС-Х |
80 |
12,1 |
240x225x450 |
КИ-СТГ-ТС-Х |
100 |
26,4 |
300x225x480 |
КИ-СТГ-ТС-Х |
150 |
55 |
450x285x530 |
КИ-СТГ-МС-Х |
25 |
7 |
177x325x610 |
КИ-СТГ-МС-Х |
32 |
10 |
262x396x633 |
КИ-СТГ-МС-Х |
40 |
10 |
262x405x658 |
КИ-СТГ-МС-Х |
50 |
16,1 |
289x465x724 |
КИ-СТГ-МС-Х |
65 |
54,5 |
369x494x680 |
КИ-СТГ-МС-Х |
80 |
107,5 |
532x894x1145 |
КИ-СТГ-МС-Х |
100 |
107,5 |
608x571x1170 |
наносится на шильдик методом плоской фотопечати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность комплекса представлена в таблице 5. Таблица 5
Обозначение |
Наименование |
Кол- во |
Примечание |
СЯМИ.407229-478 СП |
Комплекс для измерения количества газа КИ-СТГ |
1 | |
СЯМИ.407229-478 РЭ |
Руководство по эксплуатации |
1 | |
СЯМИ.407229-478 МП с изменением № 2 |
Методика поверки |
1 | |
Эксплуатационная документация на функциональные блоки | |||
СЯМИ.00020-01 12 01 |
Программное обеспечение для поверки комплекса |
1 |
По отдельному заказу |
Дополнительное оборудование и устройства: | |||
Измеритель перепада давления на счетчике (стрелочный или индикаторный) |
1 |
По отдельному заказу | |
Монтажный комплект для установки измерителя перепада давления |
1 | ||
329 -СБ16 СП |
Модуль внешнего питания (без модема или с модемом) |
1 |
По отдельному заказу |
СЯМИ.407221-448Д4 СП |
Монтажный комплект для установки счетчика СТГ в трубопроводе |
1 |
осуществляется по документу СЯМИ. 407229 - 478 МП «Инструкция. ГСИ. Комплексы для измерения количества газа КИ-СТГ» с изменением №2, утвержденному ФГУП «ВНИИР» 18 апреля 2016 года.
Основные средства поверки:
-
- рабочий эталон 1 -го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 №2825 (поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого комплекса, с пределами основной относительной погрешности не более ±0,3 %)
-
- гигрометр психрометрический типа ВИТ-1, ВИТ-2 (регистрационный № 42453-09), диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от 15 до 40 0С, погрешность по температуре ± 2 °С, по влажности ± 5 %;
-
- барометр-анероид контрольный М-67 (регистрационный № 3744-73), диапазон измерения от 81130 до105320 Па, погрешность ±106 Па;
-
- манометр МТИ (регистрационный № 1844-63), диапазон измерения от 0 до 2,5 МПа, класс точности 1,0;
-
- приборы цифровые для измерения давления DPI (регистрационный № 43560-10), диапазон измерения от 0 до 3,5 МПа, погрешность 0,025 %;
-
- секундомер механический типа СОПпр (регистрационный № 11519-11), класс точности 3, с диапазоном измерения от 0 до 30 мин.;
-
- магазин сопротивлений МСР-63 (регистрационный № 2042-65), диапазон измерения от 0 до 10000 Ом, класс точности 0,05;
-
- термостат «Термотест-100» (регистрационный № 25777-03), диапазон регулирования температуры от минус 30 до плюс 100 °C, нестабильность поддержания установленной температуры ± 0,01 °C, неоднородность температурного поля в рабочем объёме термостата ± 0,01 °C
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт счетчика газа в месте подписи поверителя или в свидетельство о поверке.
Нормативные и технические документы, устанавливающие требования к комплексам для измерения количества газа КИ-СТГ
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» ГОСТ 30852.10-2002. Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i
СЯМИ.407229-478 ТУ. Комплексы для измерения количества газа КИ-СТГ. Технические условия
ИзготовительОбщество с ограниченной ответственностью Энгельсское приборостроительное объединение «Сигнал» (ООО ЭПО «Сигнал»)
ИНН 6449042991
Адрес: 413119, Саратовская обл., г. Энгельс-19
Телефон: (8453) 75-04-18
Факс: (8453) 75-17-00
E-mail: office@eposignal.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, РТ, г. Казань, ул. 2-ая Азинская, д. 7а
Телефон: (843) 272-70-62
Факс: (843) 272-00-32
E-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
при наличии модификаций дополнительно указывается конкретная модификация корректора
