ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «13» сентября 2022 г. № 2276

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» сентября 2022 г. № 2276

Регистрационный № 30350-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы жидкостные «Люмахром»

Хроматографы жидкостные «Люмахром» предназначены для измерения содержания различных компонентов в пробах веществ и материалов методом высокоэффективной жидкостной хроматографии в изократическом и градиентом режимах.

Принцип действия хроматографов основан на разделении веществ на хроматографической колонке с последующим их детектированием в потоке подвижной фазы фотометрическим и/или флуориметрическим методами. Выходными сигналами хроматографа являются время удерживания и площадь соответствующего пика, использующиеся для качественной идентификации и количественного определения содержания вещества в анализируемом образце.

Хроматографы представляют собой модульные изделия, включающие в себя следующие основные блоки: насос (насосы), дозатор петлевого типа и детекторы - спектрофотометрический с переменной длиной волны (далее - спектрофотометрический), флуориметрический фильтровый (далее - флуориметрический детектор) и спектрофлуориметрический сканирующий (далее - спектрофлуориметрический детектор). Флуориметрический детектор выпускается в двух исполнениях, отличающихся габаритными размерами и внутренней компоновкой узлов. По заказу потребителя хроматографы могут дополнительно комплектоваться вспомогательными устройствами (термостат колонок, смеситель для подвижной фазы).

Хроматографы конструктивно выполнены в виде настольных лабораторных приборов.

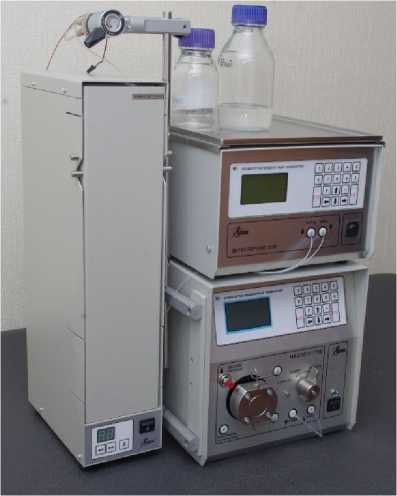

Внешний вид хроматографов «Люмахром» со спектрофотометрическим детектором и термостатом колонок приведен на рис.1.

Рис.1 - Внешний вид хроматографов «Люмахром»

Хроматографы оснащены автономным ПО для управляющего компьютера, которое управляет работой хроматографа и отображает, обрабатывает и хранит полученные данные

К метрологически значимой части ПО «МультиХром» относится исполняемый файл rsd.exe. К метрологически значимой части ПО «ПикЭксперт» относится файл PXCalc.dll. Метрологически значимая часть ПО выполняет следующие функции:

• - сбор и обработка данных, поступающих с детекторов хроматографа;

• - создание и хранение файлов методов измерений и файлов хроматограмм;

• - градуировка хроматографа и вычисление результатов измерений;

• - сохранение результатов измерений на жестком диске персонального компьютера;

• - создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Метрологические и технические характеристики

Рабочий спектральный диапазон, нм

Пределы допускаемой абсолютной погрешности установки длины волны, нм Предел детектирования антрацена (длина волны 252 нм), нг/см³, не более Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (n =5), %

по времени удерживания

по площади пика

Пределы допускаемого значения относительного изменения выходного сигнала (площадь пика) за 4 ч непрерывной работы, %

Габаритные размеры (ДхШхВ), мм, не более:

Масса, кг, не более

Потребляемая мощность, В^А, не более

Рабочий спектральный диапазон, нм:

по возбуждению

по регистрации

Предел детектирования антрацена (возбуждение - от 260 до 280 нм, регистрация - от 380 до 500 нм), нг/см³, не более

Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (n =5), %

по времени удерживания

по площади пика

Пределы допускаемого значения относительного изменения выходного сигнала (площадь пика) за 4 ч непрерывной работы, % Габаритные размеры (ДхШхВ), мм, не более

«Люмахром ФЛД 2410 Флюорат-02-2М»

«Люмахром ФЛД 2420 Флюорат-02-4М»

Масса, кг, не более

«Люмахром ФЛД 2410 Флюорат-02-2М»

«Люмахром ФЛД 2420 Флюорат-02-4М»

Потребляемая мощность, Вт, не более

Рабочий спектральный диапазон, нм:

по возбуждению

по регистрации

Пределы допускаемой абсолютной погрешности установки длины волны, нм

Предел детектирования антрацена (возбуждение - 250 нм, регистрация

400 нм), нг/см³, не более

Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (n =5), %

по времени удерживания

по площади пика

Пределы допускаемого значения относительного изменения площади пика за

4 ч непрерывной работы, %

Габаритные размеры (ДхШхВ), мм, не более

Масса, кг, не более

Потребляемая мощность, В^А, не более

Диапазон расхода элюента, мм³/мин Габаритные размеры (ДхШхВ), мм, не более Масса, кг, не более

Потребляемая мощность, В-А, не более

• -        температура окружающего воздуха, °C

• -        относительная влажность (при 25 °C), %, не более

• -        атмосферное давление, кПа

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

наносится на лицевую панель каждого блока хроматографов и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Приведены в документе «Хроматографы Люмахром. Руководство по эксплуатации» и следующих методиках измерений:

ГОСТ Р 51310-99 Вода питьевая. Метод определения содержания бенз(а)пирена;

ГОСТ Р 52730-2007 Вода питьевая. Методы определения содержания 2,4-Д;

ГОСТ Р 53093-2008 Зерно и продукты его переработки, комбикорма. Определение содержания зеараленона методом высокоэффективной жидкостной хроматографии;

ПНД Ф 14.1:2:4.186-02 (издание 2010 года) Методика измерений массовой концентрации бенз(а)пирена в пробах природных, питьевых (в том числе расфасованных в емкости) и сточных вод методом высокоэффективной жидкостной хроматографии с флуориметрическим детектированием с использованием жидкостного хроматографа «Люмахром»;

ПНД Ф 14.1:2:4.267-2012 Количественный химический анализ вод. Методика измерений массовой концентрации формальдегида в пробах питьевых (в том числе расфасованных в емкости), природных и сточных вод методом высокоэффективной жидкостной хроматографии с фотометрическим детектированием с использованием жидкостного хроматографа «Люмахром»;

ФР.1.31.2008.04456 Методика выполнения измерений массовой концентрации бенз(а)пирена в атмосферном воздухе и в воздухе рабочей зоны методом высокоэффективной

Лист № 5 Всего листов 5 жидкостной хроматографии с использованием жидкостного хроматографа «Люмахром» с флуориметрическим детектированием;

ФР.1.31.2009.06117 Продукты пищевые и продовольственное сырье, биологически активные добавки. Методика выполнения измерений массовой доли бенз(а)пирена методом ВЭЖХ с флуориметрическим детектированием с использованием жидкостного хроматографа «Люмахром»;

ФР.1.31.2007.03577 Продовольственное зерно, мукомольно-крупяные изделия, комбикорма и сырье для их производства. Методика измерений массовой доли дезоксинивале-нола методом ВЭЖХ с использованием жидкостного хроматографа «Люмахром»;

ФР.1.31.2009.06183 Методика выполнения измерений массовой доли меламина в пищевых продуктах и сырье для их производства методом ВЭЖХ со спектрофотометрическим детектированием с использованием жидкостного хроматографа «Люмахром»;

ФР.1.31.2009.06616 Плодоовощная продукция, биологически активные добавки. Методика измерений массовой доли патулина методом высокоэффективной жидкостной хроматографии с фотометрическим детектированием с использованием жидкостного хроматографа «Люмахром».

ТУ 4215-329-20506233-2005 «Хроматографы жидкостные «Люмахром». Технические условия».

Общество с ограниченной ответственностью «Люмэкс-маркетинг»

(ООО «Люмэкс-маркетинг»)

ИНН 7801472150

Адрес: 195220, Российская Федерация, г. Санкт-Петербург, ул. Обручевых, д. 1, литер Б, пом. 1Н, ком. 84

Телефон/Факс: (812)335-03-36Электронная почта: lumex@lumex.ru

Государственный центр испытаний и сертификации средств измерений Федеральное государственное унитарное предприятие «ВНИИМ им. Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19

Тел.: (812) 251-76-01

Факс: (812) 713-01-14

Эл.почта: info@vniim.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

13 сентября 2022 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителях (правообладателях) утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

(-------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович
