УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» октября 2021 г. № 2402

Лист № 1 Регистрационный № 48599-11 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры логические программируемые ПЛК160

Контроллеры логические программируемые ПЛК160 (далее - контроллеры) предназначены для измерения температуры и других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока или унифицированный электрический сигнал постоянного тока, с последующей передачей управляющих сигналов.

Принцип действия контроллеров основан на измерении аналоговых входных сигналов, отображения информации входных сигналов на экране персонального компьютера при помощи специальной программы, обработке поступающих цифровых сигналов и последующей передаче, по предварительно заданной пользователем программе, хранящейся в памяти контроллера, управляющих сигналов на выходные устройства контроллера.

Конструктивно контроллер выполнен в корпусе для монтажа на DIN-рейку.

На передней панели контроллера под прозрачными откидными крышками расположены съемные клеммные колодки, служащие для подключения дискретных датчиков, исполнительных механизмов, интерфейсов RS-485 и клеммы встроенного источника постоянного напряжения 24 В.

На верхней боковой стороне относительно лицевой панели контроллера расположен соединитель интерфейса Ethernet типа RJ45, светодиодный индикатор, сигнализирующий об установлении связи, либо о приеме/передаче данных.

На лицевой панели контроллера расположены соединители интерфейсов RS-232, Debug RS-232 и USB Device.

Контроллеры выпускаются в разных исполнениях, отличающихся друг от друга лицензионным ограничением по применению и типом входов и выходов.

Логика работы контроллеров определяется потребителем в процессе программирования. В зависимости от модели контроллера программирование осуществляется с помощью систем программирования: CoDeSys, Linux, MasterPLC, En - Logic.

Фотография общего вида контроллеров приведена на рисунке 1.

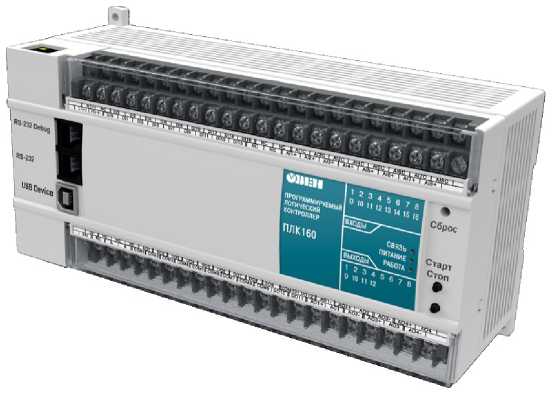

Рис.1 - Общий вид контроллеров логических программируемых ПЛК160

Программное обеспечение (ПО) модулей состоит из:

- встроенной в корпус средства измерений «Контроллеры логические программируемые ПЛК160» части ПО;

- автономной части ПО («CoDeSys»), реализованной в виде файлов операционной системы.

Для функционирования модулей необходимо наличие встроенной части ПО.

Автономная часть ПО «CoDeSys» включает инструменты создания безопасных систем на ПЛК. В их состав входят специализированный редактор, соответствующий компилятор и система исполнения. Данные компоненты проходят сертификацию на соответствие стандарту МЭК61508, SIL3.

Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

«A» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

«С» - для автономных частей ПО. Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Диапазон измерений контроллеров при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблице 2:

Таблица 2

Пределы основной приведённой погрешности выходных сигналов цифро-аналогового преобразователя (ЦАП) «параметр - ток» или «параметр - напряжение», %:........................................................................± 0,5

Пределы допускаемой дополнительной приведенной погрешности измерения входных параметров контроллера, вызванной изменением температуры окружающего воздуха от (20±5) °С (нормальные условия) до минус 10 °С или от (20±5) °С до плюс 55 °С, на каждые 10 °С изменения температуры не должны превышать 0,5 предела допускаемой основной приведенной погрешности.

Напряжение питания переменного тока, В.......................................от 90 до 264

Частота питающего напряжения, Гц.................................................от 47 до 63

Напряжение питания постоянного тока, В..........................................от 22 до 28

Максимальная потребляемая мощность не более, ВА......................................40

Габаритные размеры (Ш х В х Г), мм.............................................208 х 110 х 73

Масса не более, кг.................................................................................0,75

Рабочие условия эксплуатации:

• - закрытые взрывобезопасные помещения без агрессивных паров и газов;

• - температура окружающего воздуха, °С:

рабочие условия........................................................от минус 10 до плюс 55

нормальные условия.....................................................от плюс 15 до плюс 25

• - верхний предел относительной влажности воздуха не более 95 % при +35 °С и более низких температурах без конденсации влаги

- атмосферное давление, кПа....................................................от 84 до 106,7

В соответствии с ГОСТ 14254-96 по защищенности от воздействия окружающей среды контроллеры относятся к классу IP20 со стороны передней панели и IP00 со стороны клемм. Средняя наработка на отказ, ч, не менее: ..................................................50000

Средний срок службы, лет, не менее: ..........................................................10.

Знак утверждения типа наносится на щиток или панель контроллера методом фотолитографии или другим способом, не ухудшающим качества контроллера, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

В комплектность поставки контроллера входят:

- контроллер ПЛК160 - 1 шт.;

- руководство по эксплуатации КУВФ.421445.016РЭ - 1 экз.;

- паспорт КУВФ.421445.016ПС - 1 экз.;

• - гарантийный талон - 1 экз.;

• - компакт-диск с программным обеспечением и документацией - 1 шт.;

• - методика поверки КУВФ.421445.016МП - 1 экз.

Сведения о методиках (методах) измерений приведены в соответствующих разделах

Руководства по эксплуатации КУВФ. 421445.016РЭ

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ТУ 4252-003-46526536-2008 «Контроллеры логические программируемые ПЛК. Технические условия».

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

Общество с ограниченной ответственностью (ООО)

«Производственное Объединение ОВЕН» Адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, корп. 5.

Тел.: (495) 221-60-64, факс (495) 728-41-45.

http://www.owen.ru/

Е-mail: support@owen.ru.

Государственный центр испытаний средств измерений (ГЦИ СИ)

ФГУП «ВНИИМС», г.Москва

Аттестат аккредитации от 27.06.2008, регистрационный номер в Государственном реестре средств измерений № 30004-08.

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
