МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

17 апреля 2026 г.

№ ________769

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

f \

Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Е.Р. Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________-__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

17 от « »

и метрологии

_____ 2026 г. № ⁷_⁹

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

Анализатор

жидкости

PHS-3C

98301-26

600421NB02312081

«Shanghai INESA Scientific Instrument Co., Ltd», Китай

ОС

МП 142223-2025

«ГСИ.

Анализатор жидкости PHS-3C. Методика поверки»

1 год

Общество с ограниченной ответственностью «Синома

Рус Ко., Лтд» (ООО «Синома

Рус Ко., Лтд»),

г. Москва, ИНН 9704085991

УНИИМ - филиал ФГУП «ВНИИМ

им. Д.И. Менделеева», г. Екатеринбург

30.12.2025

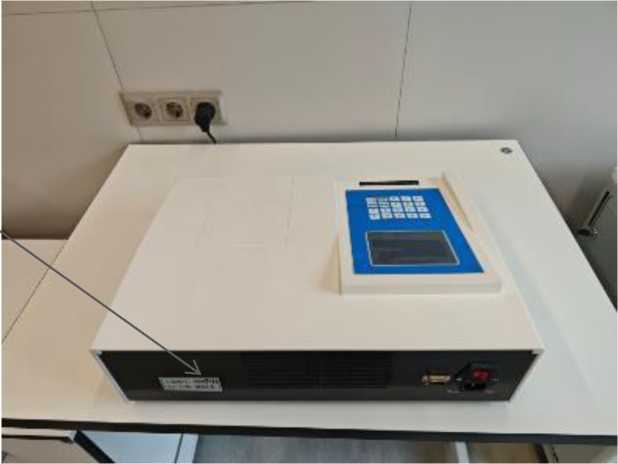

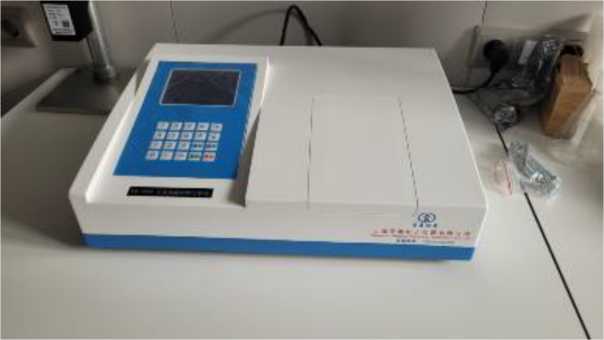

Анализатор рентгено-флуоресцентный

YZ-6300

98302-26

2405083

Shanghai YingZhan Electronic Instrument CO., LTD, Китай

ОС

МП 134223-2025 «ГСИ.

Анализатор рентге-нофлуо-ресцент-ный YZ-6300. Методика поверки»

1 год

Общество с ограниченной ответственностью «Синома

Рус Ко., Лтд» (ООО «Синома

Рус Ко., Лтд»),

г. Москва, ИНН 9704085991

УНИИМ - филиал ФГУП «ВНИИМ

им. Д.И. Менделеева», г. Екатеринбург

15.01.2026

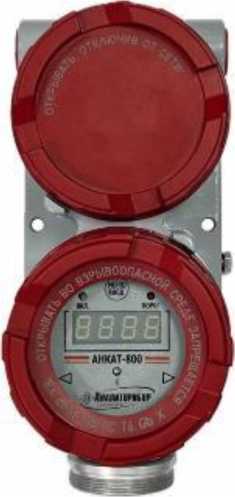

Преобразо-

АНКАТ-

98303-26

250004

Федеральное

ОС

РТ-МП-

4 года

Федеральное

ФБУ «НИЦ

22.01.2026

ватели измерительные многофункциональные

800

государственное унитарное предприятие

«Смоленское производственное объединение

«Аналитпри-бор» (ФГУП «СПО «Ана-литприбор»),

г. Смоленск

ИНН

6731002766

государственное унитарное предприятие «Смоленское производственное объединение «Аналитпри-бор» (ФГУП «СПО «Ана-литприбор»), г. Смоленск ИНН 6731002766

1839-201/22025 «ГСИ. Преобразователи измерительные мно-гофункци-ональные АНКАТ-800. Методика поверки»

ПМ - Ростест», г. Москва

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Распадская»

Обозначение отсутствует

98304-26

002

Общество с ограниченной ответственностью «Энер-гоПромРе-сурс» (ООО «Энерго-ПромРесурс»), Московская обл., г. Красногорск ИНН 5024145974

Публичное акционерное общество «Распадская»

(ПАО «Распадская»), Ке

меровская обл., г. Меж-дуреченск

ИНН

4214002316

ОС

МП ЭПР-842-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Распадская». Методика поверки»

4 года

Общество с ограниченной ответственностью «Энерго-ПромРесурс» (ООО «Энер-гоПромРе-сурс»), Московская обл., г. Красногорск

ИНН 5024145974

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

23.01.2026

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммер-

Обозначение отсутствует

98305-26

002

Общество с ограниченной ответственностью «ЭСО-96» (ООО «ЭСО-96»),

г. Москва

Акционерное общество «Енисейская

ТГК (ТГК-13)» (АО «Енисейская ТГК

(ТГК-13)»),

ОС

МТЛ.МП.0 38-2026 «ГСИ. Система ав-томатизи-рованная информа-

4 года

Общество с ограниченной ответственностью «ЭСО-96» (ООО «ЭСО-96»), г. Москва ИНН

ООО «Мет-рикслаб», г. Владимир

19.01.2026

ческого учета электроэнергии (АИИС КУЭ) филиала «Красноярская ТЭЦ-2» АО «Енисейская ТГК (ТГК-13)» (2-я очередь)

ИНН

7718660052

г. Красноярск

ИНН

1901067718

ционно-измерительная коммерческого учета электроэнергии

(АИИС

КУЭ) филиала «Красноярская ТЭЦ-

2» АО

«Енисейская ТГК (ТГК-13)»

(2-я очередь). Методика по

верки»

7718660052

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «АКС» г. Благовещенск

Обозна

чение отсутствует

98306-26

001

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»), г. Владимир

ИНН 3329074523

Общество с ограниченной ответственностью «Энергопрогноз»

(ООО «Энер

гопрогноз»), г. Владимир

ИНН

3328454924

ОС

МП 312025 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «АКС» г. Благове-

4 года

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

(ООО «АСЭ»), г. Владимир

ИНН

3329074523

ООО «АСЭ», г. Владимир

01.12.2025

щенск. Ме

тодика поверки»

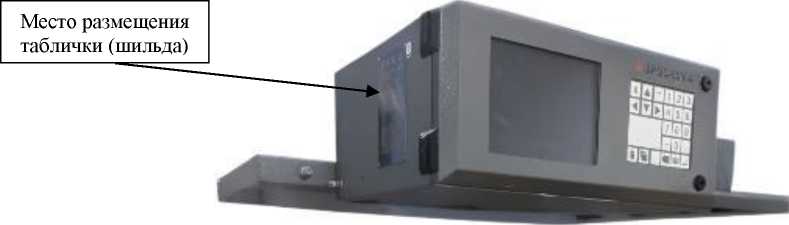

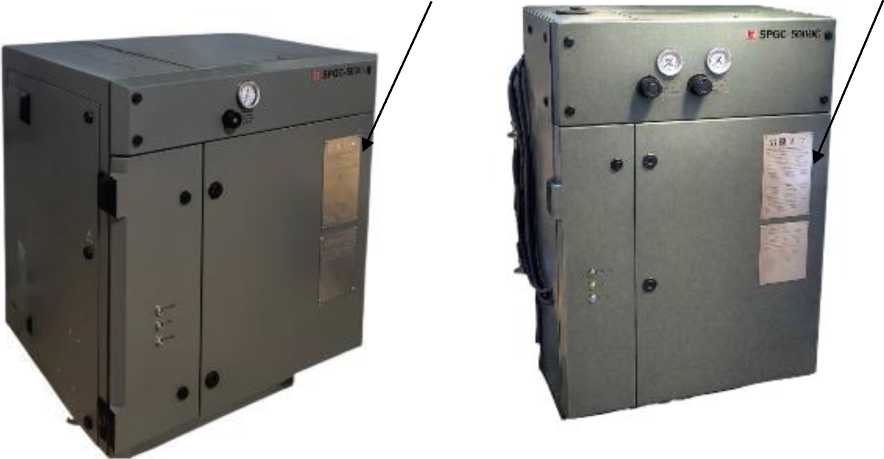

Хроматографы газовые промышленные

SPGC

5000

98307-26

SH202505-010,

SH202505-030,

SH202505-050,

SH202505-070,

SH202505-090,

SH202505-110,

SH202505-130,

SH202505-150,

SH202505-170,

SH202505-190,

SH202505-210,

SH202505-230,

SH202505-250,

SH202505-270,

SH202505-290,

SH202505-310,

SH202505-330,

SH202505-350,

SH202510-30,

SH202510-50, SH202510-10

Lanzhou Shihua

Analytical

Technology

Co., Ltd, Китай

Lanzhou

Shihua Analytical Technology

Co., Ltd, Китай

ОС

РТ-МП-1731-2052025 «ГСИ. Хроматографы газовые про-мышлен-ные SPGC 5000. Методика поверки»

1 год

Mambo Technical Service

Co., Ltd.,

Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

10.02.2026

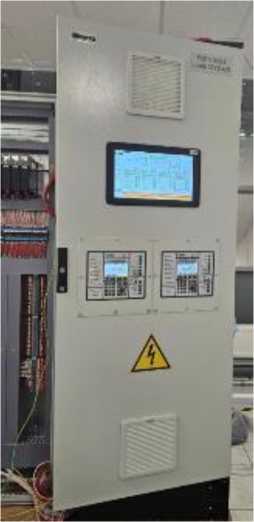

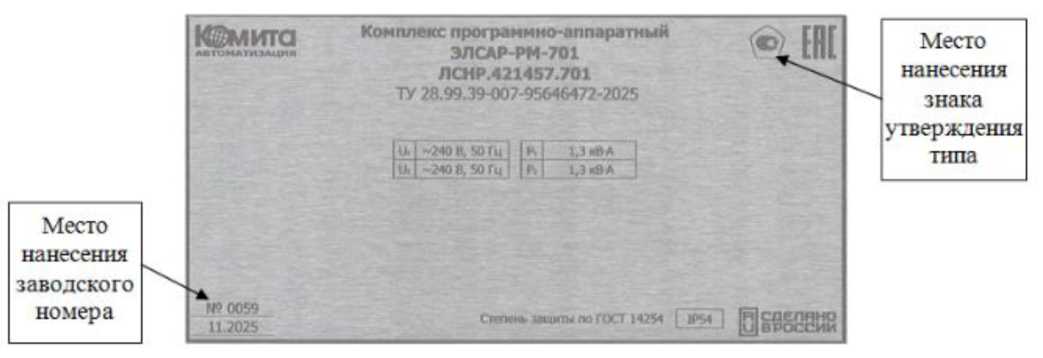

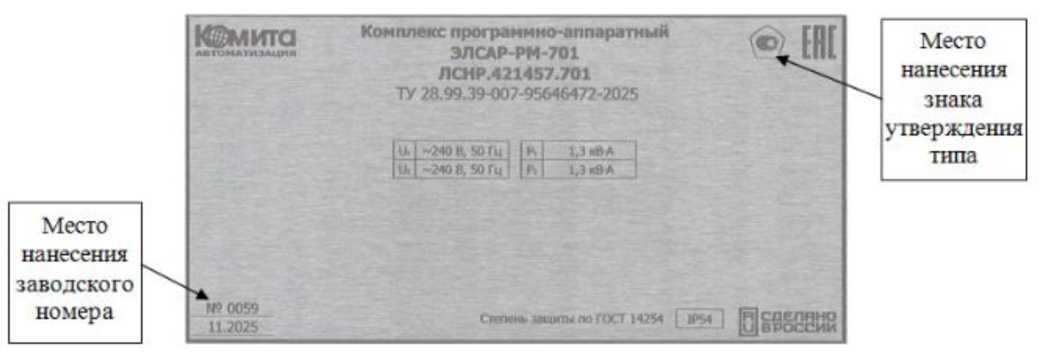

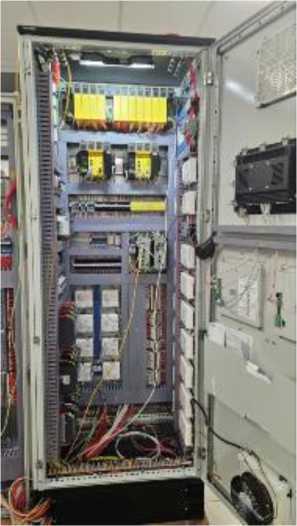

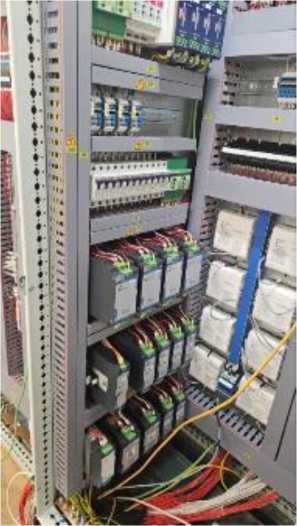

Комплекс программноаппаратный

ЭЛСАР-

РМ-701

98308-26

0059

Общество с ограниченной ответственностью «Комита

Автоматиза

ция» (ООО

«Комита Автоматизация»), г. Санкт-

Петербург ИНН

7814815968

Общество с ограниченной ответственностью «Комита Автоматизация» (ООО «Комита Автоматизация»), г. Санкт-Петербург

ИНН 7814815968

ОС

РТ-МП-93-442-2026 «ГСИ. Комплекс программно-аппаратный ЭЛ-САР-РМ-701. Методика поверки»

2 года

ИНН 7814815968

ФБУ «НИЦ ПМ - Ростест», г. Москва

03.03.2026

Трансформаторы тока

GIF 30

98309-26

12/30794162,

12/30794163,

12/30794164,

12/30794165,

12/30794166,

Фирма «RITZ

Instrument

Transformers

GmbH»,

Германия

Фирма «RITZ

Instrument

Transformers

GmbH»,

Германия

ОС

ГОСТ 8.217-2024 «ГСИ.

Трансформаторы

4 года

Общество с ограниченной ответственностью «Инженерный центр

ФБУ «НИЦ ПМ - Ростест», г. Москва

06.03.2026

12/30794167, 12/30794168, 12/30794169, 12/30794170, 12/30794171, 12/30794172, 12/30794173, 12/30794174, 12/30794175, 12/30794176, 12/30794177, 12/30794178, 12/30794179, 12/30794186, 12/30794187, 12/30794188, 12/30794189, 12/30794190, 12/30794191, 12/30794192, 12/30794193, 12/30794194

тока. Ме

тодика по

верки»

«ЭНЕРГОАУДИТ-КОНТРОЛЬ» (ООО «ИЦ

ЭАК»),

г. Москва, ИНН 7733157421

10.

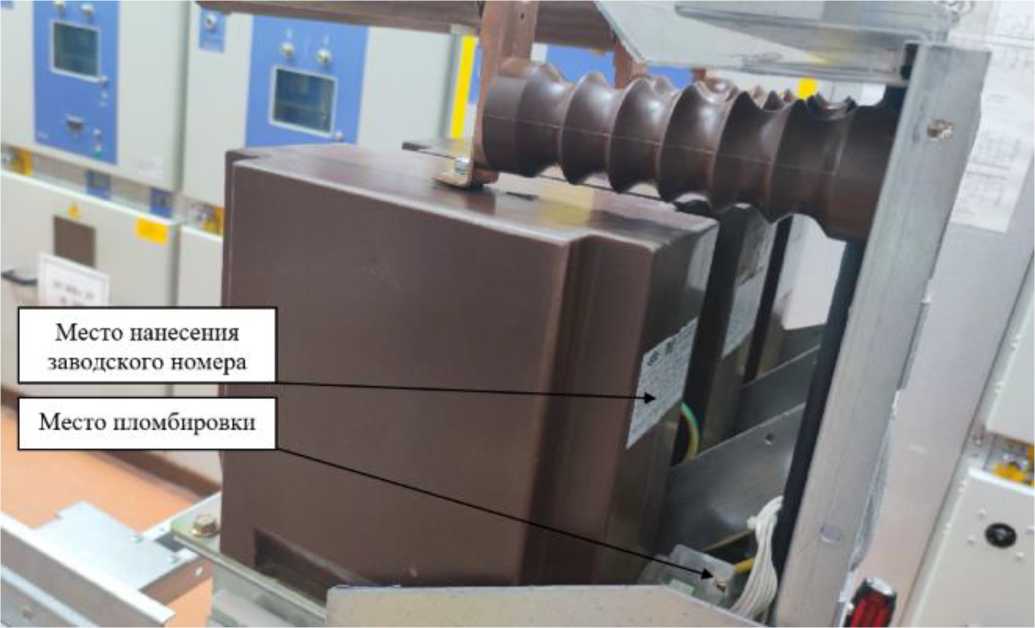

Трансформаторы напряжения

GE24S

98310-26

GE24SRS зав. №№

07/35130107731, 07/35130107733, 07/35130107734, 07/35130107736, 07/35130108274, 07/36190107815, 07/36190107817, 07/36190107825, 07/36190107829, 07/36190107831, 07/36190108399;

GE24S зав. № 08/30477575

Фирма «RITZ

Messwandler

Dresden

GmbH»,

Германия

Фирма «RITZ

Messwandler

Dresden

GmbH»,

Германия

ОС

ГОСТ

8.216-2011 «ГСИ.

Трансформаторы напряжения. Методика поверки»

4 года

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТ-КОНТРОЛЬ» (ООО «ИЦ ЭАК»), г. Москва, ИНН 7733157421

ФБУ «НИЦ ПМ - Ростест», г. Москва

10.03.2026

11.

Система ав-томатизиро-ванная ин-формацион-но-

Обозначение отсутствует

98311-26

002

Общество с ограниченной ответственностью «Альфа-

Энерго» (ООО

Акционерное общество «РИР Энерго»

(АО «РИР

Энерго»),

ОС

МП

26.51/387/2 6 «ГСИ. Система автомати-

4 года

Общество с ограниченной ответственностью «Альфа-

Энерго» (ООО

ООО «Энерго-тестконтроль», г. Москва

26.02.2026

измерительная коммерческого учета электроэнергии (АИИС КУЭ) Курская ТЭЦ-1, ГРУ 6 кВ 1 сек., яч. № 1, Ф. 601 филиала АО «РИР Энерго» -«Курская генерация» (ООО «Со-юзтекстиль-СТ»)

«Альфа-

Энерго»),

г. Москва, ИНН 7707798605

г. Москва

ИНН

6829012680

зированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Курская ТЭЦ-1, ГРУ 6 кВ 1 сек., яч. № 1, Ф. 601 филиала АО «РИР Энерго» -«Курская генерация» (ООО «Союзтек-стиль-СТ»). Методика поверки»

«Альфа-

Энерго»),

г. Москва ИНН

7707798605

12.

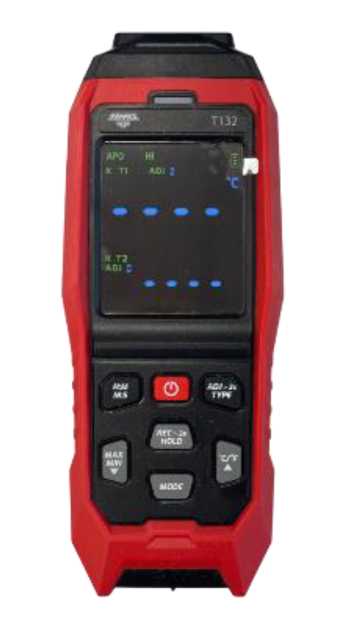

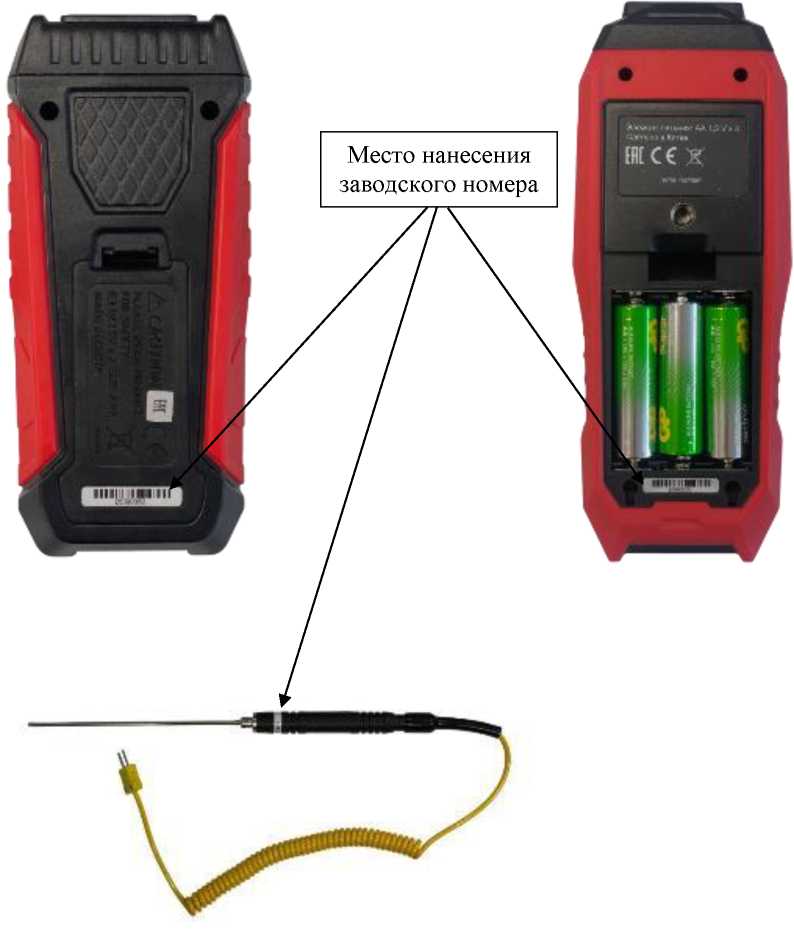

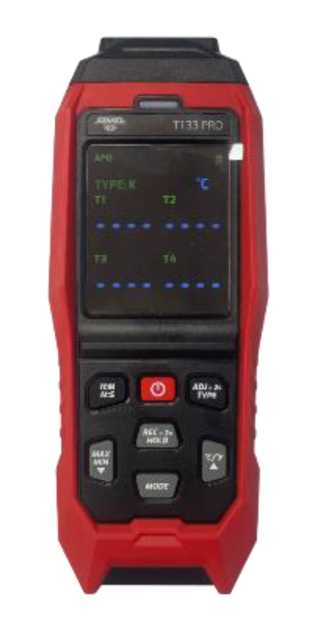

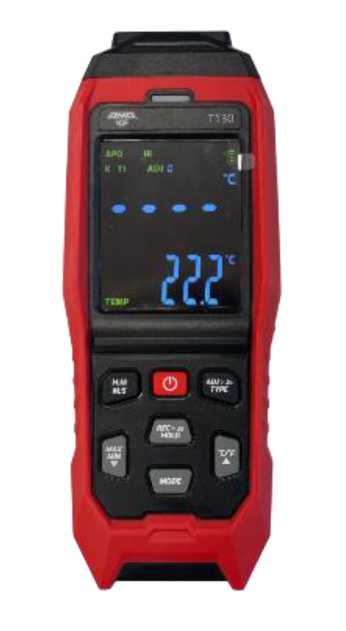

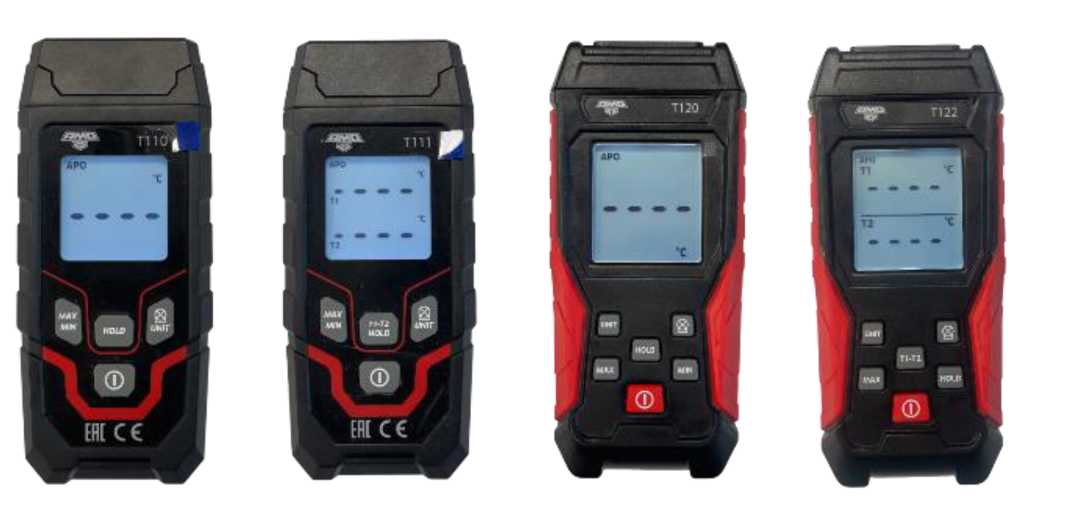

Термометры цифровые

AMO T

98312-26

Термометры: AMO

Т110 (10250129,

10250130), AMO

Т111 (10250131,

10250132), AMO

Т120 (10250133,

10250134), AMO

Т122 (10250135,

10250136), AMO

Т130 (10250137,

10250138), AMO

Т132 (10250139, 10250140), AMO

Т133 PRO

«Suzhou TASI

Electronics Co., Ltd», Китай

«Suzhou TASI

Electronics Co., Ltd», Китай

ОС

РТ-МП-28-

207-2026

«ГСИ.

Термометры цифровые AMO

T. Методи

ка поверки»

2 года

Общество с ограниченной ответственностью «Центр Промышленного Инструмента» (ООО «ЦПИ»), г. Москва ИНН 7713458808

ФБУ «НИЦ ПМ - Ростест»,

г. Москва

30.01.2026

(10250141,

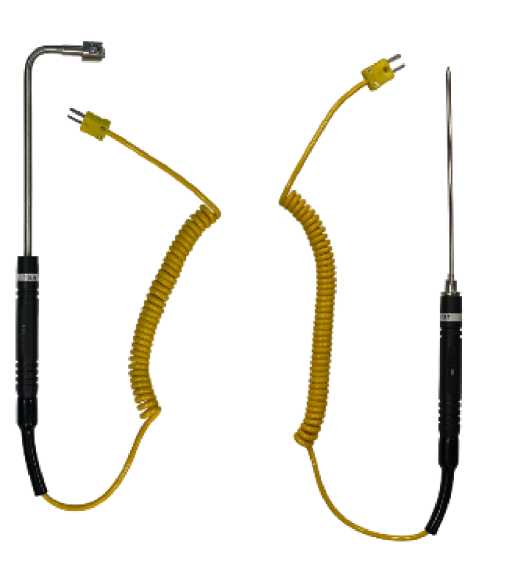

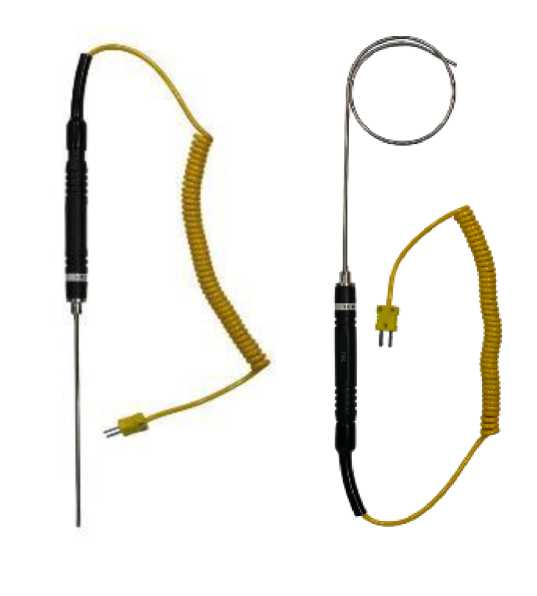

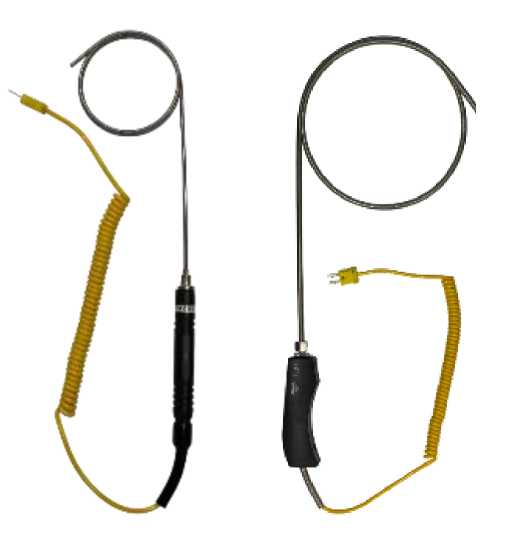

10250142); внешние зонды: AMO

T101 (25100001, 25100002), AMO T102 (25100003, 25100004), AMO T103 (25100005, 25100006), AMO T104 (25100007, 25100008), AMO T105 (25100009, 25100010), AMO T106 (25100011, 25100012), AMO T107 (25100013, 25100014), AMO T108 (25100015, 25100016), AMO T100 (25100017, 25100018)

13.

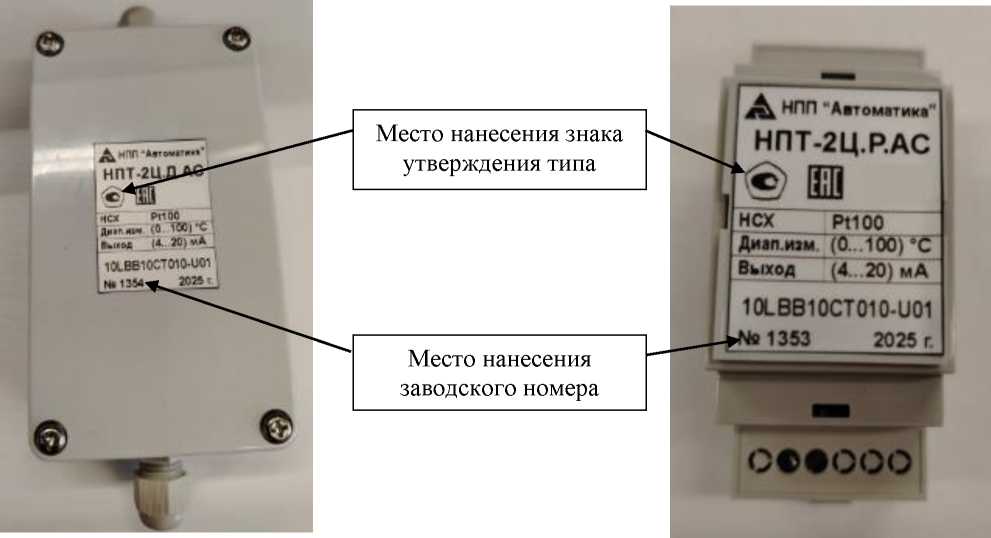

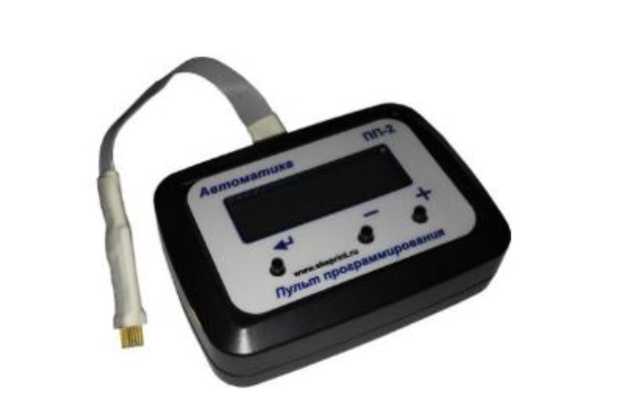

Преобразователи измерительные

НПТ-2Ц

98313-26

Модификация

НПТ-2Ц.Д.АС зав.№ 1354, модификация НПТ-2Ц.Д.АС зав. № 1353

Закрытое акционерное общество «Научно-производственное предприятие «Автоматика» (ЗАО «НПП «Автоматика»), г. Владимир ИНН 3329020119

ОС

МП-9272025 «ГСИ.

Преобразователи измерительные НПТ-2Ц. Методика поверки»

2 года

ООО

«ПРОММАШ ТЕСТ Метрология»,

г. Москва

23.09.2025

14.

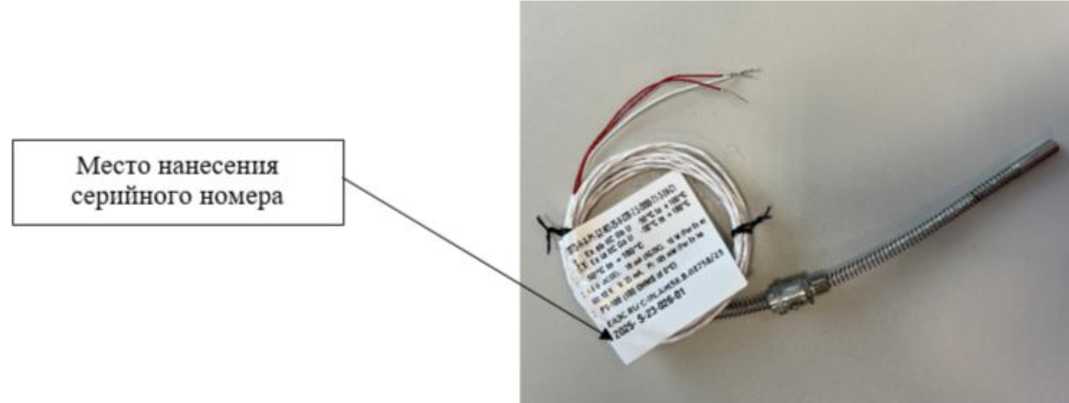

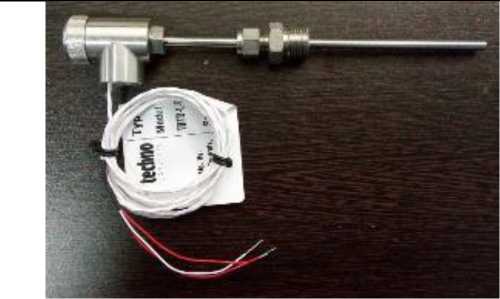

Термопреобразователи сопротивления

TBTD

98314-26

мод. TBTD-N-B-P1-

S2-M1-55-6-85-205-1500-3-24-C1-H3,

сер.№ 2025-S-24-

031-04, мод. TBTD-

L-B-P1-S3-M3-180-

10-1500-T2-H1-3-

Фирма «Techno Controls»,

Индия

Фирма «Techno Controls»,

Индия

ОС

ГОСТ

8.461-2009

«ГСИ. Термопре-образова-тели со-противле-

2 года

Фирма

«Techno Controls»,

Индия

ООО

«ПРОММАШ ТЕСТ Метрология»,

г. Москва

15.08.2025

24-C1-E1, сер.№ 2025-S-24-032-05, мод. TBTD-О-АА-P1-S3-130-6-2000-3-24-C1, сер.№ 2025-S-23-032-01, мод. TBTD-J-B-P1-S2-M1-80-8-1500-3-24-C1, сер.№ 2025-S-24-030-03, мод. TBTD-K-B-P1-S2-M2-120-1500-T2-2-24-C1, сер.№ 2025-S-24-028-04, мод. TBTD-H-A-P1-S2-M3-25-8-220-7,5-2000-T1-3-24-C1, сер.№ 2025-S-23-026-02, мод. TBTD-Q-B-P1-S3-150-8-A1-1000-T1-1500-3-24-C1, сер.№ 2025-S-24-027-04, мод. TBTD-I-B-P1-S3-M3-150-6-50-8-1500-4-24-C1, сер.№ 2025-S-24-026-05

ния из платины, меди и никеля. Методика поверки»

15.

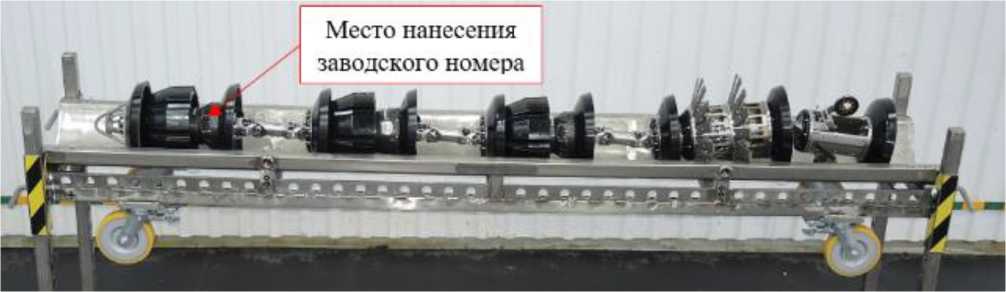

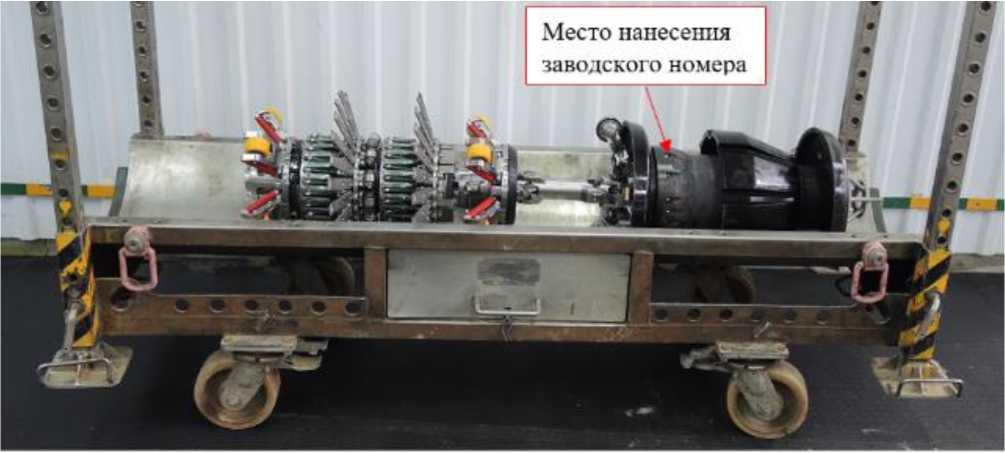

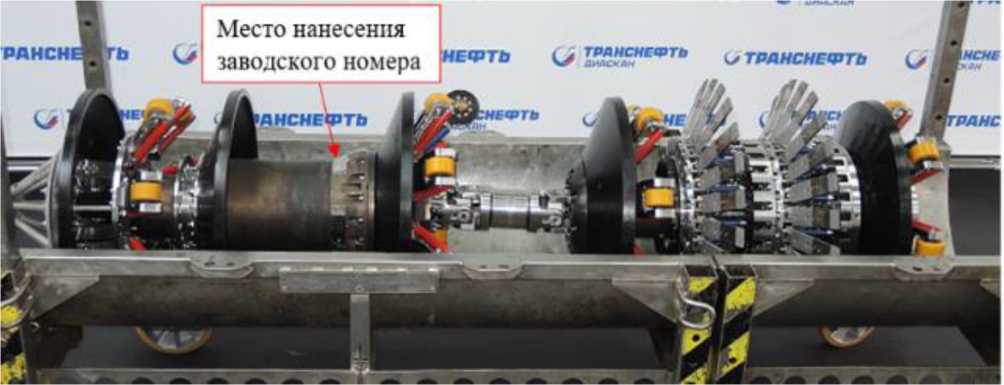

Профилемеры многоканальные с навигационной системой

Обозначение отсутствует

98315-26

305001 (исп. 10-ПРН.02-00.000), 2122790 (исп. 14-ПРН.01-00.000), 207757 (исп. 16-ПРН.02-00.000)

Акционерное общество «Транснефть -Диаскан» (АО «Транснефть -Диаскан»), Московская обл., г. Луховицы ИНН 5072703668

ОС

РТ-МП-756-4452025 «ГСИ. Профилемеры мно-гоканаль-ные с навигационной системой. Методика поверки»

1 год

Акционерное общество «Транснефть -Диаскан» (АО «Транснефть -Диаскан»), Московская обл., г. Луховицы ИНН 5072703668

ФБУ «НИЦ ПМ - Ростест», г. Москва

18.11.2025

16.

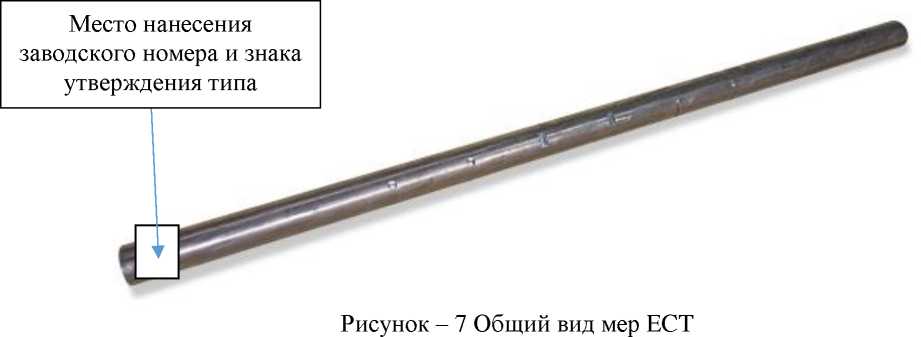

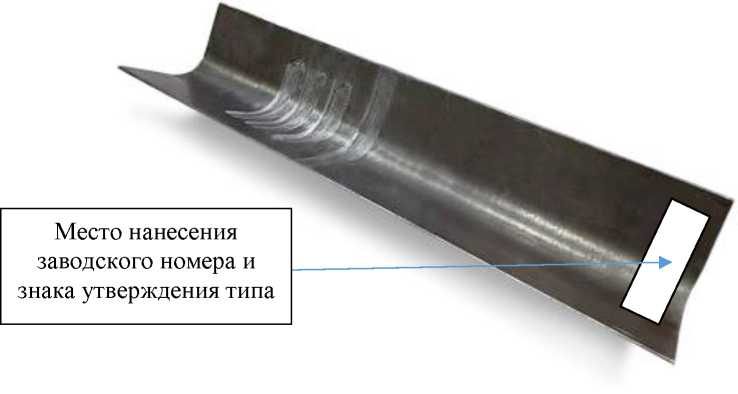

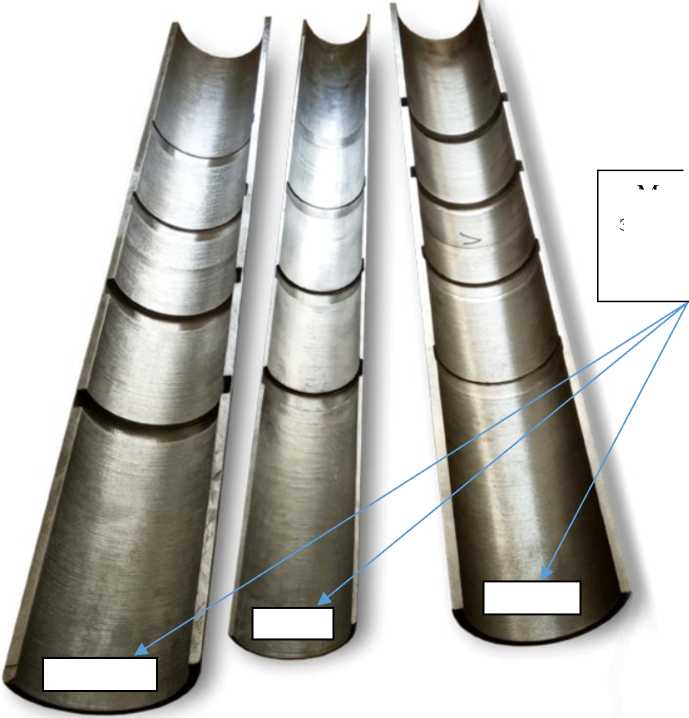

Комплекты мер

Корсоп-

Омега

98316-26

Комплекты мер зав. №№ 25001; 25002;

Общество с ограниченной

ОС

МП-ОТГ-

202525

2 года

Общество с ограниченной

ООО «ОТГ», г. Москва

30.10.2025

Про

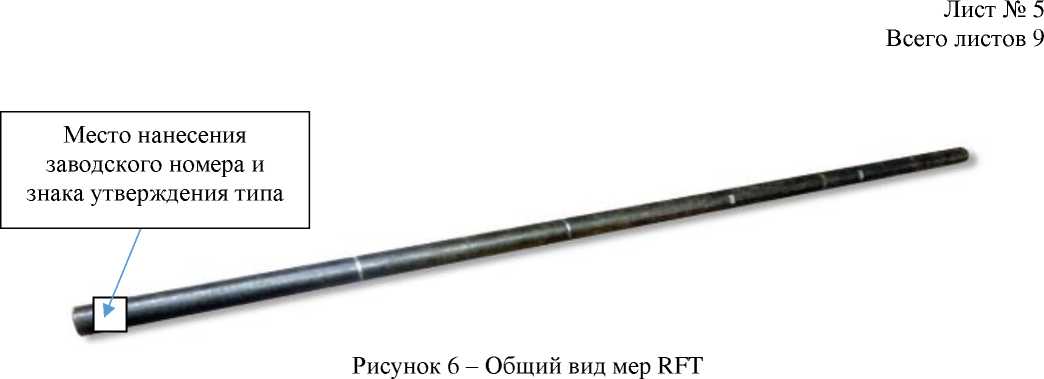

мера RFT зав. № 25003; мера СОП-5-005 зав. № 25004

ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва ИНН

7729683855

ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва ИНН

7729683855

«ГСИ.

Комплекты мер Кор-соп-Омега

Про. Методика по

верки»

ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва, ИНН

7729683855

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » елреля 2026 Г. № _⁶⁹

Лист № 1

Всего листов 3

Регистрационный № 98301-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализатор жидкости PHS-3C

Назначение средства измерений

Анализатор жидкости PHS-3C (далее - анализатор) предназначен для измерений показателя рН активности ионов водорода в жидких средах.

Описание средства измерений

Принцип действия анализатора - потенциометрический, основан на измерении первичным измерительным преобразователем значения электродвижущей силы (ЭДС) исследуемого раствора, линейно зависящей от показателя активности рН ионов водорода.

Конструктивно анализатор состоит из:

- электронного блока;
- электродной системы;

- штатива.

Общий вид анализатора представлен на рисунке 1.

Приказ Росстандарта №769 от 17.04.2026, https://oei-analitika.ru

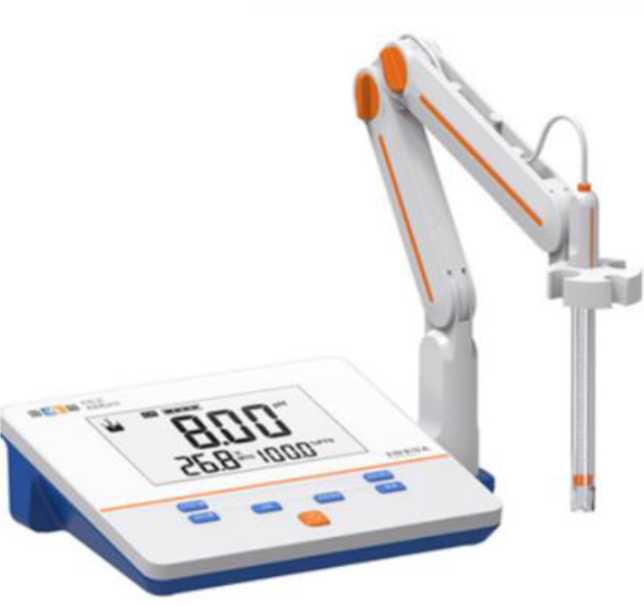

Рисунок 1 - Общий вид анализатора жидкости PHS-3C

Пломбирование анализатора не предусмотрено.

Ярлык с указанием серийного номера прикреплен шнуром к задней стенке электронного блока (рисунок 2). Серийный номер нанесен типографским способом в буквенно-цифровом формате.

phs-зс

I и: : pH vt

Л&ЗЙ _:6C0421ie0231206-4

te & fi: _________

ft# В fl: ^{2023 12}

Рисунок 2 - Внешний вид ярлыка от производителя

Нанесение знака поверки на анализатор не предусмотрено.

К данному типу относится анализатор жидкости PHS-3C с серийным № 600421NB023120814.

Программное обеспечение

Анализатор имеет встроенное программное обеспечение (далее - ПО), которое записано в память анализатора при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Оператор не имеет доступа к ПО. Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Влияние встроенного ПО учтено при нормировании метрологических характеристик анализатора.

Метрологические и технические характеристики

Метрологические характеристики приведены в таблице 1. Основные технические характеристики приведены в таблице 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений pH	от 0 до 12
Пределы допускаемой абсолютной погрешности измерений pH	± 0,05

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры электронного блока (ВхДхШ), мм, не более	68x242x195
Масса электронного блока, кг, не более	1,0
Условия эксплуатации анализатора: - температура окружающего воздуха, °C - относительная влажность, %, не более	от +18 до +28 85
Параметры электрического питания: - напряжение сетевого питания, В - частота питающей сети, Гц	от 100 до 240 от 50 до 60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор жидкости: - электронный блок	PHS-3C	1 шт.
- электродная система	-	1 шт.
- штатив	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 2.3 «Использование анализатора» документа «Анализатор жидкости PHS-3C. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии № 324 от 09.02.2022 «Об утверждении государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах».

Правообладатель

«Shanghai INESA Scientific Instrument Co., Ltd», Китай

Адрес: No. 5 YuanDa Road, Anting, Shanghai, China

Изготовитель

«Shanghai INESA Scientific Instrument Co., Ltd», Китай

Адрес: No. 5 YuanDa Road, Anting, Shanghai, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » лялелл 2026 г. № ^{76 9}

Лист № 1

Всего листов 4

Регистрационный № 98302-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализатор рентгенофлуоресцентный YZ-6300

Назначение средства измерений

Анализатор рентгенофлуоресцентный YZ-6300 (далее - анализатор) предназначен для измерений массовой доли элементов в цементе и материалах цементного производства.

Описание средства измерений

Принцип действия анализатора основан на измерении интенсивностей вторичного низкоэнергетического рентгеновского излучения (НРИ), испускаемого под воздействием первичного НРИ атомами определяемых элементов в анализируемом веществе. Перечень определяемых элементов ограничен серой, кальцием и железом.

Анализатор представляет собой настольный лабораторный прибор, состоящий из рентгеновской трубки, детектора, управляющей электроники. В состав анализатора входит реперный образец, встроенный в корпус анализатора, который используется для контроля работоспособности анализатора.

Для управления анализатором, сбора и обработки данных измерений используется встроенное программное обеспечение (далее - ПО).

Общий вид анализатора представлен на рисунке 1.

Рисунок 1 - Общий вид анализатора рентгенофлуоресцентного YZ-6300

Корпус анализатора изготовлен из металла, покрытого лакокрасочным покрытием. Пломбирование анализатора не предусмотрено.

Заводской номер (цифровое обозначение, однозначно идентифицирующее экземпляр средства измерений) указан на задней панели анализатора. Заводской номер нанесен с использованием лакокрасочного материала. Место нанесения заводского номера приведено на рисунке 2.

Место нанесения

заводского номера

Рисунок 2 - Место нанесения заводского номера

Нанесение знака поверки на анализатор не предусмотрено.

К данному типу относится анализатор рентгенофлуоресцентный YZ-6300 с зав. № 2405083.

Программное обеспечение

Анализатор имеет встроенное ПО на основе микроконтроллера, которое записано в энергозависимую память анализатора при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Оператор не имеет доступа к ПО.

Конструкция анализатора обеспечивает полное ограничение доступа к метрологически значимой части ПО и исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО анализатора от непреднамеренных или преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Влияние встроенного ПО учтено при нормировании метрологических характеристик анализатора.

Метрологические и технические характеристики

Метрологические характеристики приведены в таблице 1.

аблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала¹^ %	1,0
Чувствительность¹^ у.е./%, не менее	5-10²
¹⁾ При измерении интенсивности выходного сигнала на линии железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 %.

Основные технические характеристики приведены в таблице 2.

Таблица 2 - Основные технические характеристики
Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22 50±1
Мощность эквивалентной дозы рентгеновского излучения, измеренная в любом доступном для оператора месте на расстоянии 0,1 м от поверхности конструктивной защиты при всех возможных условиях эксплуатации, мкЗв/ч, не более	1
Габаритные размеры (длина^хширина^хвысота), мм, не более	476^х366^х135
Масса, кг, не более	13,8
Рабочие условия эксплуатации: - относительная влажность окружающего воздуха при 25 °С, %, не более - температура окружающего воздуха, °С	85 от +18 до +28

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерения

аблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор рентгенофлуоресцентный YZ-6300	-	1 шт.
Трехжильный сетевой шнур питания	-	1 шт.
Стальное кольцо	-	12 шт.
Пресс-форма	-	1 комплект
Анализатор рентгенофлуоресцентный YZ-6300. Руководство по эксплуатации	-	1 экз. на бумажном или электронном носителе
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Измерение» документа «Анализатор рентгенофлуоресцентный YZ-6300. Руководство по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений анализатор применяется в соответствии с аттестованными в установленном порядке методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии № 148 от 19.02.2021 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии № 761 от 17.05.2021 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148».

Правообладатель

Shanghai YingZhan Electronic Instrument CO., LTD, Китай

Адрес: Room 601, Building 8, Xincheng Science and Technology Park, No. 588 Yuelu West Avenue, Yuelu District, Changsha City, Hunan Province, China

Изготовитель

Shanghai YingZhan Electronic Instrument CO., LTD, Китай

Адрес: Room 601, Building 8, Xincheng Science and Technology Park, No. 588 Yuelu West Avenue, Yuelu District, Changsha City, Hunan Province, China

Испытательный центр

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311373

Лист № 1 Регистрационный № 98303-26 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные многофункциональные АНКАТ-800

Назначение средства измерений

Преобразователи измерительные многофункциональные АНКАТ-800 модификации АНКАТ-800Т (далее - преобразователи) предназначены для преобразований входного цифрового сигнала, в том числе выходных сигналов от газоанализаторов ВГМ-21 (далее - ВГМ), в аналоговый выходной сигнал силы постоянного тока.

Описание средства измерений

Принцип действия преобразователей основан на цифро-аналоговом преобразовании входного цифрового сигнала в аналоговый выходной сигнал силы постоянного тока.

Преобразователи являются стационарными автоматическими приборами,

выполняющими следующие функции:

- преобразование входного цифрового сигнала, в том числе выходного сигнала от ВГМ, в аналоговый выходной сигнал силы постоянного тока;
- формирование искробезопасного напряжения питания ВГМ;
- прием информации от ВГМ по цифровому каналу связи UART и ее вывод:

а) на табло;

б) по цифровым каналам связи RS-485, Bluetooth, HART (при наличии);

г) в виде световых сигналов;

д) в виде дискретных сигналов - путем переключения контактов реле.

Конструктивно преобразователи выполнены в металлическом корпусе с двумя крышками. Материал корпуса - нержавеющая сталь (сплав алюминия - по отдельному заказу). Под верхней крышкой расположена плата с клеммами для подключения внешних цепей. Под нижней крышкой со смотровым окном расположены цифровое табло, световые индикаторы и кнопки управления. По бокам в верхней части корпуса газоанализаторов при эксплуатации устанавливаются кабельные вводы или заглушки. В нижней части корпуса преобразователей располагается плата для подключения ВГМ.

Управление режимами работы преобразователей осуществляется бесконтактно с помощью специального магнитного инструмента - стилуса - или по цифровым каналам связи.

Заводской номер в виде цифрового обозначения наносится на табличку со сведениями о преобразователе, расположенную на боковой поверхности преобразователя, методом лазерной маркировки или металлографики. Ограничение доступа к внутреннему объему преобразователей осуществляется путем нанесения мастичной пломбы с оттиском клейма на стопорный винт нижней крышки.

Нанесение знака поверки на средство измерений не предусмотрено.

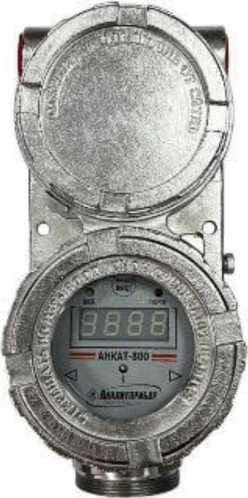

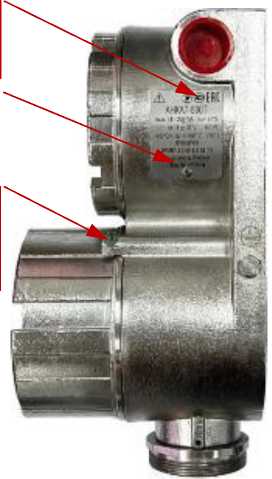

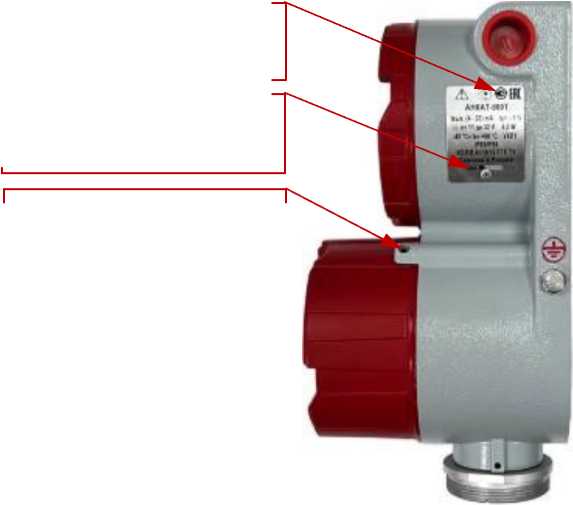

Общий вид преобразователей с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера приведен на рисунке 1.

вид спереди

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место для установки пломбы с оттиском клейма изготовителя

вид сбоку

а) преобразователи в корпусе из нержавеющей стали;

вид спереди

Место нанесения знака утверждения типа

Место нанесения заводского номера

вид сбоку

Место для установки пломбы с оттиском клейма изготовителя

б) преобразователи в корпусе из сплава алюминия

Рисунок 1 - Общий вид преобразователей

с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ВПО), разработанное изготовителем. ВПО обеспечивает непрерывное преобразование входного цифрового сигнала в аналоговый выходной сигнал силы постоянного тока, самодиагностику, выдачу информации по цифровым каналам связи.

Влияние ВПО учтено при нормировании метрологических характеристик преобразователей.

Уровень защиты ВПО и измерительной информации преобразователей

от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ВПО приведены в таблице 1.

аблица 1 - Идентификационные данные ВПО

Идентификационные данные (признаки)	Значение
Наименование	ANKAT-800.hex
Номер версии (идентификационный номер), не ниже	1.02

Метрологические и технические характеристики

Метрологические характеристики преобразователей приведены в таблице 2, технические - в таблицах 3 и 4.

аблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон преобразования цифрового сигнала на входе, ед	от 4 000 до 20 000
Диапазон преобразования аналогового сигнала силы постоянного тока на выходе, мА	от 4 до 20
Пределы допускаемого времени установления выходного сигнала, с, не более	5
Пределы относительной погрешности преобразования цифрового сигнала в аналоговый выходной сигнал силы постоянного тока, %	±1

аблица 3 - Основные технические характеристики преобразователей

Наименование характеристики	Значение
Время прогрева, мин, не более	5
Напряжение питания постоянного тока, В	от 11 до 32
Потребляемая мощность, Вт, не более:	3,0
Габаритные размеры, ДхШхВ, мм, не более:	110х125х235
Масса, кг, не более: - в корпусе из сплава алюминия	3,0
- в корпусе из нержавеющей стали	6,5
Условия эксплуатации: - диапазон температур окружающей среды, °С а) рабочий (при включении)	от -45 до +60
б) предельный рабочий (при работе)	от -60 до -45
- диапазон атмосферного давления, кПа	от 84,0 до 106,7
(мм рт.ст.)	(от 630 до 800)
- верхнее значение относительной влажности при температуре +35 °С и более низких температурах, без конденсации влаги, %	95
Степень защиты корпуса по ГОСТ 14254-2015	IP66/IP68
Маркировка взрывозащиты	1Ех db [ib Gb] ПС T6 Gb X

аблица 4 - Показатели надежности

Наименование характеристики	Значение
Назначенный срок службы, лет	20
Средняя наработка до отказа^, ч	70 000
¹⁾ С учетом технического обслуживания в соответствии с указаниями, приведенными в эксплуатационной документации

Преобразователи соответствуют требованиям электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014, для использования в промышленной электромагнитной обстановке.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации, паспорта типографским способом и на табличку, расположенную на боковой поверхности преобразователей, методом лазерной маркировки или металлографики.

Комплектность средства измерений

Таблица 5 - Комплектность преобразователей

Наименование	Обозначение	Количество
Преобразователи измерительные многофункциональные	АНКАТ-800Т	1 шт.
Ведомость эксплуатационных документов	ИБЯЛ.411611.018 ВЭ	1 экз.
Комплект эксплуатационных документов^	-	1 комплект
Комплект ЗИП²⁾	-	1 комплект
¹⁾ Согласно ведомости эксплуатационных документов методика поверки входит в комплект эксплуатационных документов ²⁾ Согласно ведомости ЗИП

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ИБЯЛ.411611.018 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

ИБЯЛ.411611.018 ТУ Преобразователи измерительные многофункциональные АНКАТ-800. Технические условия.

Правообладатель

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор»

(ФГУП «СПО «Аналитприбор»)

ИНН 6731002766 Юридический адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Телефон: +7 (4812) 31-12-42, 31-30-77, 31-06-78

Бесплатный звонок по России: 8-800-100-19-50

Факс: +7 (4812) 31-75-17, 31-75-18, 31-75-16

Е-mail: info@analitpribor-smolensk.ru

Web-сайт: www.analitpribor-smolensk.ru

Изготовитель

(ФГУП «СПО «Аналитприбор»)

ИНН 6731002766

Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Телефон: +7 (4812) 31-12-42, 31-30-77, 31-06-78

Бесплатный звонок по России: 8-800-100-19-50

Факс: +7 (4812) 31-75-17, 31-75-18, 31-75-16

Е-mail: info@analitpribor-smolensk.ru

Web-сайт: www.analitpribor-smolensk.ru

Испытательный центр Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский проспект, д.31,

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озёрная, д.46 Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ¹⁷ » ______ 2026 г. №

Лист № 1 Регистрационный № 98304-26 Всего листов 24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Распадская»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Распадская» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД) и каналообразующую аппаратуру.
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер сбора данных (ССД), программный комплекс (ПК) «Энергосфера», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места персонала (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на УСПД, где осуществляется обработка, хранение поступающей информации и передача данных на ССД, а также отображение информации по подключенным к УСПД устройствам.

На ССД осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов и передача данных на АРМ.

Передача информации от АРМ в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Также уровень ИВК может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам ОРЭ.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы УСПД, часы ССД и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов ССД с УСВ осуществляется во время сеанса связи с УСВ. Корректировка часов ССД производится независимо от величины расхождений.

Сравнение показаний часов УСПД с УСВ осуществляется во время сеанса связи с УСВ. Корректировка часов УСПД производится независимо от величины расхождений.

Сравнение показаний часов счетчиков с часами УСПД осуществляется при каждом сеансе связи со счетчиками. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами УСПД более ±2 с.

Журналы событий счетчиков, УСПД и ССД отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ПАО «Распадская» наносится на этикетку, расположенную на тыльной стороне ССД, типографским способом. Дополнительно заводской номер 002 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПК «Энергосфера». Метрологически значимая часть ПК «Энергосфера» указана в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	6C13139810A85B44F78E7E5C9A3EDB93
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Ном ер ИК	Наименование точки измерений	Измерительные компоненты					Сервер	Вид электро энерги и	Метрологические характеристики ИК
Ном ер ИК	Наименование точки измерений	ТТ	ТН	Счетчик	УСПД	УСВ	Сервер	Вид электро энерги и	Границы допускаемо й основной относитель ной погрешност и (±6), %	Границы допускаемо й относитель ной погрешност и в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10	11
1	ПС 110 кВ Распадская-1, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 17	ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 Фазы: А; С	ЗНОЛП-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В ЗНОЛП-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 23544-07 Фазы: С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ-3000 Рег. № 17049-09	ИСС Рег. № 71235-18	HPE ProLiant DL360 Gen10	Активн ая Реакти вная	1,1 2,2	3,2 5,6
2	ПС 110 кВ Распадская-1, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 21	ТВЛМ-10 300/5 Кл. т. 0,5 Рег. № 1856-63 Фазы: А; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6
3	ПС 110 кВ Распадская-1, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 31	ТОЛ-10-I 400/5 Кл. т. 0,5 Рег. № 15128-07 Фазы: А; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6

1	2	3	4	5	6	7	8	9	10	11
	ПС 110 кВ	ТВЛМ-10 300/5 Кл. т. 0,5 Рег. № 1856-63 Фазы: А; С		ПСЧ-				Активн	1,3	3,3
4	Распадская-1,			4ТМ.05МК.00				ая	1,3	3,3
4	ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 2			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,5	5,7
	ПС 110 кВ Распадская-1,	ТОЛ-10-I	НТМИ-6-66	ПСЧ- 4ТМ.05МК.00				Активн
5	ПС 110 кВ Распадская-1,	400/5 Кл. т. 0,5 Рег. № 15128-07 Фазы: А; С	6000/100 Кл. т. 0,5 Рег. № 2611-70 Фазы: АВС	ПСЧ- 4ТМ.05МК.00				ая	1,3	3,3
5	ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 24	400/5 Кл. т. 0,5 Рег. № 15128-07 Фазы: А; С	6000/100 Кл. т. 0,5 Рег. № 2611-70 Фазы: АВС	Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,5	5,7
	ПС 110 кВ	ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 Фазы: А; С		ПСЧ-				Активн	1,3	3,3
6	Распадская-1,			4ТМ.05МК.00				ая	1,3	3,3
6	ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 36			Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000	ИСС Рег. № 71235-18	HPE ProLiant	Реакти вная	2,5	5,7
7	ПС 110 кВ Распадская-2,	ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С		ПСЧ- 4ТМ.05МК.00	Рег. № 17049-09	ИСС Рег. № 71235-18	DL360 Gen10	Активн ая	1,1	3,2
7	ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 2	ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С		Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
8	ПС 110 кВ Распадская-2, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 4	ТПЛМ-10 75/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6
	ПС 110 кВ	ТПЛМ-10 300/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
9	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
9	ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 6			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6

1	2	3	4	5	6	7	8	9	10	11
	ПС 110 кВ	ТПЛМ-10 200/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
10	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
10	ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 8			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
	ПС 110 кВ	ТОЛ 10 600/5 Кл. т. 0,5 Рег. № 7069-79 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
11	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
11	ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 20			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
	ПС 110 кВ	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
12	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
12	ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 24		ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000	ИСС Рег. № 71235-18	HPE ProLiant	Реакти вная	2,2	5,6
13	ПС 110 кВ Распадская-2, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 26	ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	Рег. № 17049-09	ИСС Рег. № 71235-18	DL360 Gen10	Активн ая Реакти вная	1,1 2,2	3,2 5,6
	ПС 110 кВ	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
14	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
14	ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 34			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
	ПС 110 кВ	ТПОЛ-10 800/5 Кл. т. 0,5 Рег. № 1261-59 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
15	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
15	ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 36			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6

1	2	3	4	5	6	7	8	9	10	11
	ПС 110 кВ	ТПОЛ-10 800/5 Кл. т. 0,5 Рег. № 1261-59 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
16	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
16	ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 38			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
17	ПС 110 кВ Распадская-2,	ТПЛМ-10 300/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	ПСЧ- 4ТМ.05МК.00				Активн ая	1,1	3,2
17	ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 40	ТПЛМ-10 300/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
	ПС 110 кВ	ТПЛМ-10 300/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
18	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
18	ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 42			Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000	ИСС Рег. № 71235-18	HPE ProLiant	Реакти вная	2,2	5,6
19	ПС 110 кВ Распадская-2,	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ- 4ТМ.05МК.00	Рег. № 17049-09	ИСС Рег. № 71235-18	DL360 Gen10	Активн ая	1,1	3,2
19	ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 15	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
20	ПС 110 кВ Распадская-2, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 17	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6
	ПС 110 кВ	ТПЛМ-10 300/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
21	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
21	ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 19			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6

1	2	3	4	5	6	7	8	9	10	11
	ПС 110 кВ	ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
22	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
22	ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 25			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
	ПС 110 кВ	ТПОЛ-10 1000/5 Кл. т. 0,5 Рег. № 1261-59 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
23	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
23	ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 27			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
	ПС 110 кВ	ТПЛМ-10 300/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
24	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
24	ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 29		ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000	ИСС Рег. № 71235-18	HPE ProLiant	Реакти вная	2,2	5,6
25	ПС 110 кВ Распадская-2, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 31	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	Рег. № 17049-09	ИСС Рег. № 71235-18	DL360 Gen10	Активн ая Реакти вная	1,1 2,2	3,2 5,6
	ПС 110 кВ	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
26	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
26	ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 33			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
	ПС 110 кВ	ТПЛМ-10 300/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-				Активн	1,1	3,2
27	Распадская-2,			4ТМ.05МК.00				ая	1,1	3,2
27	ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 35			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6

ПС 110 кВ Распадская-2, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 37

ТПЛМ-10

75/5

Кл. т. 0,5

Рег. № 2363-68

Фазы: А; С

ЗНОЛП.4-6

6000/^3/100/^3

Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16

ЭКОМ-

3000

Рег. № 17049-09

ИСС Рег. № 71235-18

HPE

ProLiant DL360 Gen10

Активн ая

Реакти

вная

1,1

2,2

3,2

5,6

ПС 110 кВ Распадская-2, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 39

ТОЛ 10

400/5

Кл. т. 0,5

Рег. № 7069-79

Фазы: А; С

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16

Активн

ая

Реакти вная

1,1

2,2

3,2

5,6

ПС 110 кВ Распадская-3, ЗРУ-6 кВ, 1 СШ 6

кВ, яч. № 9

ТПЛ-10

400/5

Кл. т. 0,5

Рег. № 1276-59

Фазы: А; С

НТМИ-6-66

6000/100

Кл. т. 0,5

Рег. № 2611-70

Фазы: АВС

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16

Активн

ая

Реакти вная

1,3

2,5

3,3

5,7

ПС 110 кВ Распадская-3, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 28

ТПЛ-10

400/5

Кл. т. 0,5

Рег. № 1276-59

Фазы: А; С

НТМИ-6-66

6000/100

Кл. т. 0,5

Рег. № 2611-70

Фазы: АВС

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16

Активн

ая

Реакти вная

1,3

2,5

3,3

5,7

ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 1 СШ 6,3 кВ, яч. № 1-5

ТЛО-10

200/5

Кл. т. 0,5S

Рег. № 25433-11

Фазы: А; В; С

ЗНОЛП-6 6300/^3/100/^3

Кл. т. 0,5 Рег. № 23544-07 Фазы: А; В; С

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16

ЭКОМ-

3000

Рег. № 17049-09

Активн

ая

Реакти вная

1,3

2,5

3,4

5,7

ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 1 СШ 6,3 кВ, яч. № 1-6

ТЛО-10

200/5

Кл. т. 0,5S

Рег. № 25433-11 Фазы: А; В; С

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16

Активн

ая

Реакти вная

1,3

2,5

3,4

5,7

1	2	3	4	5	6	7	8	9	10	11
34	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 1 СШ 6,3 кВ, яч. № 1-7	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С	ЗНОЛП-6 6300/^3/100/^3 Кл. т. 0,5 Рег. № 23544-07 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000 Рег. № 17049-09	ИСС Рег. № 71235-18	HPE ProLiant DL360 Gen10	Активн ая Реакти вная	1,3 2,5	3,4 5,7
35	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 1 СШ 6,3 кВ, яч. № 1-8	ТЛО-10 300/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
36	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 1 СШ 6,3 кВ, яч. № 1-9	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
37	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 1 СШ 6,3 кВ, яч. № 1-10	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
38	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 1 СШ 6,3 кВ, яч. № 1-13	ТЛО-10 400/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
39	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 2 СШ 6,3 кВ, яч. № 2-3	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С	ЗНОЛП-6 6300/^3/100/^3 Кл. т. 0,5 Рег. № 23544-07 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7

1	2	3	4	5	6	7	8	9	10	11
40	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 2 СШ 6,3 кВ, яч. № 2-4	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С	ЗНОЛП-6 6300/^3/100/^3 Кл. т. 0,5 Рег. № 23544-07 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000 Рег. № 17049-09	ИСС Рег. № 71235-18	HPE ProLiant DL360 Gen10	Активн ая Реакти вная	1,3 2,5	3,4 5,7
41	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 2 СШ 6,3 кВ, яч. № 2-5	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
42	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 2 СШ 6,3 кВ, яч. № 2-6	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
43	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 2 СШ 6,3 кВ, яч. № 2-7	ТЛО-10 300/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
44	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 2 СШ 6,3 кВ, яч. № 2-9	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
45	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 2 СШ 6,3 кВ, яч. № 2-12	ТЛО-10 400/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7

1	2	3	4	5	6	7	8	9	10	11
46	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 3 СШ 6,6 кВ, яч. № 3-2	ТЛО-10 400/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С	ЗНОЛП-6 6600/^3/100/^3 Кл. т. 0,5 Рег. № 23544-07 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000 Рег. № 17049-09	ИСС Рег. № 71235-18	HPE ProLiant DL360 Gen10	Активн ая Реакти вная	1,3 2,5	3,4 5,7
47	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 3 СШ 6,6 кВ, яч. № 3-3	ТЛО-10 400/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
48	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 3 СШ 6,6 кВ, яч. № 3-5	ТЛО-10 800/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
49	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 3 СШ 6,6 кВ, яч. № 3-6	ТЛО-10 400/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
50	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 3 СШ 6,6 кВ, яч. № 3-7	ТЛО-10 300/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
51	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 3 СШ 6,6 кВ, яч. № 3-9	ТЛО-10 1200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7

1	2	3	4	5	6	7	8	9	10	11
	ПС 110 кВ	ТЛО-10 400/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-				Активн	1,3	3,4
52	Распадская-4,			4ТМ.05МК.00				ая	1,3	3,4
52	ЗРУ-6 кВ, 4 СШ 6,6 кВ, яч. № 4-2			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,5	5,7
	ПС 110 кВ	ТЛО-10 400/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-				Активн	1,3	3,4
53	Распадская-4,			4ТМ.05МК.00				ая	1,3	3,4
53	ЗРУ-6 кВ, 4 СШ 6,6 кВ, яч. № 4-4			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,5	5,7
	ПС 110 кВ	ТЛО-10 Кл. т. 0,5S Кл. т. 0,5 Рег. № 25433-11 Фазы: А; В; С		ПСЧ-				Активн	1,3	3,4
54	Распадская-4,			4ТМ.05МК.00				ая	1,3	3,4
54	ЗРУ-6 кВ, 4 СШ 6,6 кВ, яч. № 4-6		ЗНОЛП-6 6600/^3/100/^3 Кл. т. 0,5 Рег. № 23544-07 Фазы: А; В; С	Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000	ИСС Рег. № 71235-18	HPE ProLiant	Реакти вная	2,5	5,7
55	ПС 110 кВ Распадская-4, ЗРУ-6 кВ, 4 СШ 6,6 кВ, яч. № 4-7	ТЛО-10 400/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	Рег. № 17049-09	ИСС Рег. № 71235-18	DL360 Gen10	Активн ая Реакти вная	1,3 2,5	3,4 5,7
	ПС 110 кВ	ТЛО-10 300/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-				Активн	1,3	3,4
56	Распадская-4,			4ТМ.05МК.00				ая	1,3	3,4
56	ЗРУ-6 кВ, 4 СШ 6,6 кВ, яч. № 4-8			Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,5	5,7
	ПС 110 кВ	ТЛО-10		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн
57	Распадская-4, ЗРУ-6 кВ, 4 СШ	1200/5 Кл. т. 0,5S						ая	1,3	3,4
	6,6 кВ, яч. № 4-10	Рег. № 25433-11 Фазы: А; В; С						Реакти вная	2,5	5,7

1	2	3	4	5	6	7	8	9	10	11
58	ПС 110 кВ Распадская-6, ЗРУ-6 кВ, 1 СШ 6,3 кВ, яч. № 1-5	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С	ЗНОЛП-6 6300/^3/100/^3 Кл. т. 0,5 Рег. № 23544-07 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000 Рег. № 17049-09	ИСС Рег. № 71235-18	HPE ProLiant DL360 Gen10	Активн ая Реакти вная	1,3 2,5	3,4 5,7
59	ПС 110 кВ Распадская-6, ЗРУ-6 кВ, 1 СШ 6,3 кВ, яч. № 1-6	ТЛО-10 600/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
60	ПС 110 кВ Распадская-6, ЗРУ-6 кВ, 1 СШ 6,3 кВ, яч. № 1-7	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
61	ПС 110 кВ Распадская-6, ЗРУ-6 кВ, 2 СШ 6,3 кВ, яч. № 2-3	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С	ЗНОЛП-6 6300/^3/100/^3 Кл. т. 0,5 Рег. № 23544-07 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
62	ПС 110 кВ Распадская-6, ЗРУ-6 кВ, 2 СШ 6,3 кВ, яч. № 2-4	ТЛО-10 600/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
63	ПС 110 кВ Распадская-6, ЗРУ-6 кВ, 2 СШ 6,3 кВ, яч. № 2-5	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7

1	2	3	4	5	6	7	8	9	10	11
64	ПС 110 кВ Распадская-6, ЗРУ-6 кВ, 3 СШ 6,6 кВ, яч. № 3-3	ТЛО-10 1000/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С	ЗНОЛП-6 6600/^3/100/^3 Кл. т. 0,5 Рег. № 23544-07 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000 Рег. № 17049-09	ИСС Рег. № 71235-18	HPE ProLiant DL360 Gen10	Активн ая Реакти вная	1,3 2,5	3,4 5,7
65	ПС 110 кВ Распадская-6, ЗРУ-6 кВ, 3 СШ 6,6 кВ, яч. № 3-5	ТЛО-10 1000/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
66	ПС 110 кВ Распадская-6, ЗРУ-6 кВ, 4 СШ 6,6 кВ, яч. № 4-4	ТЛО-10 1000/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С	ЗНОЛП-6 6600/^3/100/^3 Кл. т. 0,5 Рег. № 23544-07 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
67	ПС 110 кВ Распадская-6, ЗРУ-6 кВ, 4 СШ 6,6 кВ, яч. № 4-6	ТЛО-10 1000/5 Кл. т. 0,5S Рег. № 25433-11 Фазы: А; В; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,3 2,5	3,4 5,7
68	ЦРП-6 кВ блока № 3, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 15	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000 Рег. № 17049-09			Активн ая Реакти вная	1,1 2,2	3,2 5,6
69	ЦРП-6 кВ блока № 3, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 17	ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000 Рег. № 17049-09			Активн ая Реакти вная	1,1 2,2	3,2 5,6

1	2	3	4	5	6	7	8	9	10	11
70	ЦРП-6 кВ блока № 3, ЗРУ-6 кВ,	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	ПСЧ- 4ТМ.05МК.00				Активн ая	1,1	3,2
70	1 СШ 6 кВ, яч. № 21	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
71	ЦРП-6 кВ блока № 3, ЗРУ-6 кВ,	ТПЛ-10 100/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С		ПСЧ- 4ТМ.05МК.00				Активн ая	1,1	3,2
71	2 СШ 6 кВ, яч. № 6	ТПЛ-10 100/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С		Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
72	ЦРП-6 кВ блока № 3, ЗРУ-6 кВ,	ТПЛ-10 100/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С		ПСЧ- 4ТМ.05МК.00	ЭКОМ- 3000			Активн ая	1,1	3,2
72	2 СШ 6 кВ, яч. № 16	ТПЛ-10 100/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	Кл. т. 0,5S/1,0 Рег. № 64450-16	Рег. № 17049-09	ИСС Рег. № 71235-18	HPE ProLiant	Реакти вная	2,2	5,6
73	ЦРП-6 кВ блока № 3, ЗРУ-6 кВ,	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ- 4ТМ.05МК.00		ИСС Рег. № 71235-18	DL360 Gen10	Активн ая	1,1	3,2
73	2 СШ 6 кВ, яч. № 20	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
74	ЦРП-6 кВ блока № 3, ЗРУ-6 кВ,	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ- 4ТМ.05МК.00				Активн ая	1,1	3,2
74	2 СШ 6 кВ, яч. № 22	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		Кл. т. 0,5S/1,0 Рег. № 64450-16				Реакти вная	2,2	5,6
75	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ,	ТПЛ-10 200/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	ПСЧ- 4ТМ.05МК.00	ЭКОМ- 3000			Активн ая	1,1	3,2
75	1 СШ 6 кВ, яч. № 9	ТПЛ-10 200/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С		Кл. т. 0,5S/1,0 Рег. № 64450-16	Рег. № 17049-09			Реакти вная	2,2	5,6

1	2	3	4	5	6	7	8	9	10	11
76	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 21	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000 Рег. № 17049-09	ИСС Рег. № 71235-18	HPE ProLiant DL360 Gen10	Активн ая Реакти вная	1,1 2,2	3,2 5,6
77	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 23	ТПЛМ-10 200/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6
78	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 25	ТПЛ-10 200/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А ТПЛМ-10 200/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6
79	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 27	ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 Фазы: А; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6

1	2	3	4	5	6	7	8	9	10	11
80	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 29	ТПЛ-10 200/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А ТПЛМ-10 200/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000 Рег. № 17049-09	ИСС Рег. № 71235-18	HPE ProLiant DL360 Gen10	Активн ая Реакти вная	1,1 2,2	3,2 5,6
81	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 10	ТПЛМ-10 300/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6
82	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 22	ТПЛМ-10 200/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6

1	2	3	4	5	6	7	8	9	10	11
83	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 24	ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6
84	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 26	ТПЛ-10 200/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ- 3000 Рег. № 17049-09	ЭКОМ- 3000 Рег. № 17049-09	ИСС Рег. № 71235-18	Активн ая Реакти вная	1,1 2,2	3,2 5,6
85	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 30	ТПЛМ-10 200/5 Кл. т. 0,5 Рег. № 2363-68 Фазы: А; С		ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6
86	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 17	ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6
87	ЦРП-6 кВ блока № 5, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. № 18	ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 Фазы: А; С	ЗНОЛП.4-6 6000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16				Активн ая Реакти вная	1,1 2,2	3,2 5,6

Продолжение таблицы 2

ЦРП-6 кВ блока

№ 5, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. № 15

ТПЛМ-10

400/5

Кл. т. 0,5

Рег. № 2363-68

Фазы: А; С

ЗНОЛП.4-6

6000/^3/100/^3

Кл. т. 0,2

Рег. № 46738-11

Фазы: А; В; С

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16

Активн ая

Реакти

вная

1,1

2,2

3,2

5,6

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Примечания:

1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
3. Погрешность в рабочих условиях указана для ИК №№ 32 - 67 для силы тока 2 % от 1ном, для остальных ИК - для силы тока 5 % от 1ном; cos ф = 0,8инд.
4. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСПД, УСВ на аналогичные утвержденных типов, а также замена ССД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	88
Нормальные условия: параметры сети:
напряжение, % от ином	от 95 до 105
сила тока, % от 1ном
для ИК №№ 32 - 67	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации:
параметры сети:	от 90 до 110
напряжение, % от ином
сила тока, % от 1ном	от 1 до 120
для ИК №№ 32 - 67	от 5 до 120
для остальных ИК	от 0,5 до 1,0
коэффициент мощности cosф	от 49,6 до 50,4
частота, Гц	от -45 до +40
температура окружающей среды в месте расположения ТТ и ТН, °С
температура окружающей среды в месте расположения счетчиков и УСПД, °С	от 0 до +40
температура окружающей среды в месте расположения ССД, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:
среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для УСПД:
среднее время наработки на отказ, ч, не менее	75000
среднее время восстановления работоспособности, ч	24
для УСВ:
среднее время наработки на отказ, ч, не менее	125000
среднее время восстановления работоспособности, ч	2

Продолжение таблицы 3

для ССД: среднее время наработки на отказ, ч, не менее среднее время восстановления работоспособности, ч

70000

Глубина хранения информации:

для счетчиков:

тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее при отключении питания, лет, не менее

суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц по каждому каналу, сут, не менее

при отключении питания, лет, не менее

для ССД:

хранение результатов измерений и информации состояний средств измерений, лет, не менее

113

3,5

Надежность системных решений:

защита от кратковременных сбоев питания ССД и УСПД с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени.
- журнал УСПД: параметрирования; пропадания напряжения; коррекции времени;

пропадание и восстановление связи со счетчиком.

- журнал ССД: параметрирования; пропадания напряжения; коррекции времени;

пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

УСПД; ССД.

- защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; УСПД;

ССД.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована);

УСПД (функция автоматизирована);

ССД (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока измерительные	ТВЛМ-10	8
Трансформаторы тока	ТОЛ-10-I	4
Трансформаторы тока проходные с литой изоляцией	ТПЛ-10	27
Трансформаторы тока	ТПЛМ-10	53
Трансформаторы тока	ТОЛ 10	4
Трансформаторы тока	ТПОЛ-10	8
Трансформаторы тока	ТЛО-10	108
Трансформаторы напряжения заземляемые	ЗНОЛП-6	1
Трансформаторы напряжения	ЗНОЛП-6	25
Трансформаторы напряжения заземляемые	ЗНОЛП.4-6	18
Трансформаторы напряжения	НТМИ-6-66	3
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	88
Устройства сбора и передачи данных	ЭКОМ-3000	5
Устройства синхронизации времени	ИСС	1
ССД	HPE ProLiant DL360 Gen10	1
Методика поверки	-	1
Формуляр	ЭНПР.411711.244.ФО	1

Сведения о методиках (методах) измерений приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ПАО «Распадская», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Распадская»

(ПАО «Распадская»)

ИНН 4214002316

Юридический адрес: 652870, Кемеровская обл., г. Междуреченск, Коммунистический пр-кт, д. 27А

Телефон: (3843) 99-71-14

E-mail: Info_RUK@raspadskaya.ru

Изготовитель

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

ИНН 5024145974

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » ^апреля 2026 г. №

Лист № 1 Регистрационный № 98305-26 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Красноярская ТЭЦ-2» АО «Енисейская ТГК (ТГК-13)» (2-я очередь) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электрической энергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий сервер с программным обеспечением (ПО) программный комплекс (далее - ПК) «Энергосфера» (далее - сервер), устройство синхронизации системного времени (далее - УССВ), каналообразующую аппаратуру, автоматизированные рабочие места (далее - АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

От сервера информация в виде xml-файлов установленных форматов и/или посредствам интеграции поступает на АРМ по каналу связи сети Internet.

Передача информации от сервера или АРМ в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется ежедневно через сеть Интернет от уровня ИВК по электронной почте в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Регламент предоставления результатов измерений и состояний объектов измерений» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ может принимать измерительную информацию в виде xml-файлов установленных форматов и/или посредствам интеграции от ИВК прочих АИИС КУЭ третьих лиц утвержденного типа, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, и передавать всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ ИВК. УССВ обеспечивают передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с часами УССВ типа ЭНКС-2 осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении времени сервера и УССВ на величину более, чем ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время каждого сеанса связи со счетчиками, но не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении времени счетчиков и сервера на величину более, чем ±1 с.

Цикличность сравнения времени корректируемого и корректирующего компонентов, а также величина расхождения времени, при которой происходит корректировка часов синхронизации времени являются программируемыми параметрами.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Средству измерений присвоен заводской номер 002. Заводской номер АИИС КУЭ филиала «Красноярская ТЭЦ-2» АО «Енисейская ТГК (ТГК-13)» (2-я очередь) указывается в формуляре АИИС КУЭ. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение ПК «Энергосфера».

ПО ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера». Метрологически значимой частью специализированного программного пакета АИИС является библиотека libpso_metr.so. Данная библиотека выполняет функции синхронизации, математической обработки информации, поступающей от приборов учета, и является неотъемлемой частью АИИС. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	libpso metr.so
Цифровой идентификатор ПО	01E3EAE897F3CE5AA58FF2EA6B948061
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов (ИИК) АИИС КУЭ

№ ИИК	Наименование ИИК	Состав ИИК АИИС КУЭ			УССВ/ Сервер
№ ИИК	Наименование ИИК	Трансформатор тока	Трансформатор напряжения	Счётчик электрической энергии	УССВ/ Сервер
1	2	3	4	5	6
1	Красноярская ТЭЦ-2, ТГ-1 10 кВ	ТШВ15 кл.т 0,5 Ктт = 8000/5 рег. № 5718-76	ЗНОМ-15-63 кл.т 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 1593-70	EA05RL-P1B-4 кл.т 0,5S рег. № i6666-97	ЭНКС-2 рег. № 37328-15 / Сервер, совместимый с платформой х86-х64
2	Красноярская ТЭЦ-2, ТГ-2 10 кВ	ТШЛ 20Б-1 кл.т 0,2 Ктт = 8000/5 рег. № 4016-74	ЗНОМ-15-63 кл.т o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 1593-70	EA05RL-P1B-4 кл.т 0,5S рег. № i6666-97
3	Красноярская ТЭЦ-2, ТГ-3 10 кВ	ТШЛ 20Б-1 кл.т 0,2 Ктт = 8000/5 рег. № 4016-74	ЗНОЛ.06 кл.т o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 3344-72	EA05RL-P1B-4 кл.т 0,5S рег. № i6666-97
4	Красноярская ТЭЦ-2, ТГ-4 18 кВ	ТШЛ 20Б-1 кл.т 0,2 Ктт = 8000/5 рег. № 4016-74	ЗНОМ-20-63 кл.т o,5 Ктн = (i8ooo/^3)/(ioo/^3) рег. № i593-62	EA05RL-P1B-4 кл.т 0,5S рег. № i6666-97
5	Красноярская ТЭЦ-2, ЗРУ-110 кВ 2C, яч.21, ВЛ 110 кВ С-7	ТВ-110/50 кл.т 0,5 Ктт = 1000/1 рег. № 3190-72	НКФ-110-57 yi кл.т o,5 Ктн = (iioooo/^3)/(ioo/^3) рег. № 87788-22	EA05RAL-P1B-4 кл.т 0,5S рег. № i6666-97
6	Красноярская ТЭЦ-2, ЗРУ-110 кВ 2C, яч.20, ВЛ 110 кВ С-8	ТВ-110/50 кл.т 0,5 Ктт = 1000/1 рег. № 3190-72	НКФ-110-57 yi кл.т o,5 Ктн = (iioooo/^3)/(ioo/^3) рег. № 87788-22	EA05RAL-P1B-4 кл.т 0,5S рег. № i6666-97
7	Красноярская ТЭЦ-2, ЗРУ-110 кВ 1C, яч.6, ВЛ 110 кВ С-11	ТВ-110/50 кл.т 0,5 Ктт = 1000/1 рег. № 3190-72	НКФ-110-57 yi кл.т o,5 Ктн = (iioooo/^3)/(ioo/^3) рег. № 87788-22	EA05RAL-P1B-4 кл.т 0,5S рег. № i6666-97

1	2	3	4	5	6
8	Красноярская ТЭЦ-2, ЗРУ-110 кВ 1C, яч.8, ВЛ 110 кВ С-12	ТВ-110/50 кл.т 0,5 Ктт = 1000/1 рег. № 3190-72	НКФ-110-57 У1 кл.т 0,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 87788-22	EA05RAL-P1B-4 кл.т 0,5S рег. № i6666-97
9	Красноярская ТЭЦ-2, ЗРУ-110 кВ 1C, яч.2, ВЛ 110 кВ С-13	ТВ-ЗТМ кл.т 0,2S Ктт = 2000/1 рег. № 78965-20	НКФ-110-57 У1 кл.т o,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 87788-22	EA05RAL-P1B-4 кл.т 0,5S рег. № i6666-97
10	Красноярская ТЭЦ-2, ЗРУ-110 кВ 1C, яч.4, ВЛ 110 кВ С-14	ТВ-ЗТМ кл.т 0,2S Ктт = 2000/1 рег. № 78965-20	НКФ-110-57 yi кл.т o,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 87788-22	EA05RAL-P1B-4 кл.т 0,5S рег. № i6666-97
11	Красноярская ТЭЦ-2, ЗРУ-110 кВ 1C, яч.3, ОШСВ-1С 110 кВ	ТГМ кл.т 0,2S Ктт = 2000/1 рег. № 59982-15	НКФ-110-57 yi кл.т o,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 87788-22	EA05RAL-P1B-4 кл.т 0,5S рег. № i6666-97
12	Красноярская ТЭЦ-2, ЗРУ-110 кВ 2C, яч.16, ВЛ 110 кВ С209	ТВ-110/50 кл.т 0,5 Ктт = 1000/1 рег. № 3190-72	НКФ-110-57 yi кл.т o,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 87788-22	EA05RAL-P1B-4 кл.т 0,5S рег. № i6666-97	ЭНКС-2 рег. № 37328-15 / Сервер, совместимый с платформой х86-х64
13	Красноярская ТЭЦ-2, ЗРУ-110 кВ 2C, яч.15, ВЛ 110 кВ С 210	ТВ-110/50 кл.т 0,5 Ктт = 1000/1 рег. № 3190-72	НКФ-110-57 yi кл.т o,5 Ктн = (iioooo/^3)/(ioo/^3) рег. № 87788-22	EA05RAL-P1B-4 кл.т 0,5S рег. № i6666-97
14	Красноярская ТЭЦ-2, ЗРУ-110 кВ 2С, яч.19, ОШСВ-2С 110 кВ	ТФЗМ-110Б-ГУ' кл.т 0,5 Ктт = 1000/1 рег. № 26422-04	НКФ-110-57 yi кл.т o,5 Ктн = (iioooo/^3)/(ioo/^3) рег. № 87788-22	EA05RAL-P1B-4 кл.т 0,5S рег. № i6666-97
15	Красноярская ТЭЦ-2, КРУ-6 кВ, с. ЭТХ-2Р 6 кВ, яч.24, КЛ-6 кВ в сторону ввод №1 6 кВ ТП-892	ТЛМ-10 кл.т 0,5 Ктт = 300/5 рег. № 2473-69	ЗНОЛ кл.т o,5 Ктн = (6ooo/^3)/(ioo/^3) рег. № 46738-11	EA05RL-P1B-4 кл.т 0,5S рег. № i6666-97
16	Красноярская ТЭЦ-2, КРУ-6 кВ, с. ЭТХ-1Р 6 кВ, яч.2, КЛ-6 кВ в сторону ввод №2 6 кВ ТП-892	ТЛМ-10 кл.т 0,5 Ктт = 300/5 рег. № 2473-69	ЗНОЛ кл.т o,5 Ктн = (6ooo/^3)/(ioo/^3) рег. № 46738-11	EA05RL-P1B-4 кл.т 0,5S рег. № i6666-97
17	Красноярская ТЭЦ-2, РУСН-0,4 кВ, с.5НМЗ 0,4 кВ, п.6в, КЛ-0,4 кВ в сторону ИП Лебедева О.В.	ТШП кл.т 0,5 Ктт = 400/5 рег. № 47957-11	-	EA05RL-P2B-4W кл.т 0,5S/1,0 рег. № i6666-07

1	2	3	4	5	6
18	Красноярская ТЭЦ-2, РУСН-0,4 кВ, с.6НМЗ 0,4 кВ, п.9в, КЛ-0,4 кВ в сторону ИП Лебедева О.В.	ТШП кл.т 0,5 Ктт = 400/5 рег. № 47957-11	-	EA05RL-P2B-4W кл.т 0,5S/1,0 рег. № 16666-07
19	Красноярская ТЭЦ-2, РУСН-0,4 кВ, с.5НМЗ 0,4 кВ, п.4в, КЛ-0,4 кВ в сторону Украинец И.И.	ТОП-0,66 кл.т 0,5 Ктт = 150/5 рег. № 15174-06	-	EA05RL-P2B-4W кл.т 0,5S/ рег. № 16666-97
20	Красноярская ТЭЦ-2, РУСН-0,4 кВ, с. 2Н ЭТХ 0,4 кВ, п.24а, КЛ-0,4 кВ в сторону ГСК Энергетик	ТОП кл.т 0,5 Ктт = 200/5 рег. № 47959-16	-	EA05RL-P1B-4 кл.т 0,5S рег. № 16666-97
21	ВРУ-0,4 кВ ВПЧ-20 ГУ ОФПС-30, КЛ-0,4 кВ	ТОП кл.т 0,5 Ктт = 100/5 рег. № 47959-11	-	EA05RL-B-4 кл.т 0,5S рег. № 16666-97
22	Красноярская ТЭЦ-2, Промклемник 0,4 кВ на стене ЗРУ-110 кВ со стороны УОТ 0,4 кВ в районе яч. 23, КЛ-0,4 кВ в сторону ООО ДеМарко	ТОП-0,66 кл.т 0,5 Ктт = 200/5 рег. № 15174-06	-	EA05RL-B-4 кл.т 0,5S рег. № 16666-97	ЭНКС-2 рег. № 37328-15 / Сервер, совместимый с платформой х86-х64
23	Красноярская ТЭЦ-2, ШР-0,4 кВ ЭЗС, АВ-1, КЛ-0,4 кВ в сторону ЭЗС	-	-	ПСЧ-4ТМ.05МК.22 кл.т 1,0/2,0 рег. № 50460-18
24	Красноярская ТЭЦ-2, РУСН-0,4 кВ, с.5НМЗ 0,4 кВ, п.4б, КЛ-0,4 кВ в сторону ПАО Россети Сибирь	ТТИ кл.т 0,5 Ктт = 200/5 рег. № 28139-12	-	EA05RL-P2B-4W кл.т 0,5S/1,0 рег. № 16666-07
25	Красноярская ТЭЦ-2, РУСН-0,4 кВ, с.6НМЗ 0,4 кВ, п.10б, КЛ-0,4 кВ в сторону ПАО Россети Сибирь	ТТИ кл.т 0,5 Ктт = 200/5 рег. № 28139-12	-	EA05RL-P2B-4W кл.т 0,5S/1,0 рег. № 16666-07
26	ПС 110 кВ БНС ТЭЦ-2, РП-150 6 кВ БНС ТЭЦ-2, КРУ-6 кВ, с.1РБН 6 кВ, яч.9, КЛ-6 кВ ф.30-29 (Ех.ф.30-17)	ТЛО-10 кл.т 0,5S Ктт = 600/5 рег. № 25433-11	НТМИ-6-66 кл.т 0,5 Ктн = 6000/100 рег. № 2611-70	EA05RL-B-3 кл.т 0,5S рег. № 16666-97

1	2	3	4	5	6
27	ПС 110 кВ БНС ТЭЦ-2, РП-150 6 кВ БНС ТЭЦ-2, КРУ-6 кВ, с.2РБН 6 кВ, яч.6, КЛ-6 кВ ф.30-14 (Ех.ф.30-18)	ТЛО-10 кл.т 0,5S Ктт = 600/5 рег. № 25433-11	НТМИ-6-66 кл.т 0,5 Ктн = 6000/100 рег. № 2611-70	EA05RL-B-3 кл.т 0,5S рег. № 16666-97	ЭНКС-2 рег. № 37328-15 / Сервер, совместимый с платформой х86-х64
28	ПС 110 кВ БНС ТЭЦ-2, РП-169 6 кВ БНС ТЭЦ-2, КРУ-6 кВ, с.3РБН 6 кВ, яч.13, ввод 6 кВ 33Т	ТЛО-10 кл.т 0,5S Ктт = 600/5 рег. № 25433-11	НТМИ-6-66 кл.т 0,5 Ктн = 6000/100 рег. № 2611-70	EA05RL-B-3 кл.т 0,5S рег. № 16666-97
29	ПС 110 кВ БНС ТЭЦ-2, РП-169 6 кВ БНС ТЭЦ-2, КРУ-6 кВ, с.4РБН 6 кВ, яч.14, ввод 6 кВ 34Т	ТЛО-10 кл.т 0,5S Ктт = 600/5 рег. № 25433-11	НТМИ-6-66 кл.т 0,5 Ктн = 6000/100 рег. № 2611-70	EA05RL-B-3 кл.т 0,5S рег. № 16666-97
30	ПС 110 кВ БНС ТЭЦ-2, РП-169 6 кВ БНС ТЭЦ-2, КРУ-6 кВ, с.3РБН 6 кВ, яч.19, КЛ-6 кВ ввод №2 ТП-289	ТЛМ-10 кл.т 0,5 Ктт = 100/5 рег. № 2473-00	НТМИ-6-66 кл.т 0,5 Ктн = 6000/100 рег. № 2611-70	EA05RL-P2B-4W кл.т 0,5S/1,0 рег. № 16666-07
31	ПС 110 кВ БНС ТЭЦ-2, РП-150 6 кВ БНС ТЭЦ-2, КРУ-6 кВ, с.2РБН 6 кВ, яч.24, КЛ-6 кВ ввод №1 ТП-289	ТВК-10 кл.т 0,5 Ктт = 100/5 рег. № 01041077	НТМИ-6-66 кл.т 0,5 Ктн = 6000/100 рег. № 2611-70	EA05RL-B-4 кл.т 0,5S рег. № 16666-97
Примечания: 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Допускается замена УС'СВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ, как его неотъемлемая часть. 2. Виды измеряемой электроэнергии в таблице 2 для ИК 1-16, 19-22, 26-29, 31- активная для ИК 17, 18, 24, 25, 30 - активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<1изм<1120%
1, 5-8, 12-16, 31 (Счетчик 0,5S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,2	1,0
	0,8	-	2,9	1,7	1,3
	0,5	-	5,5	3,0	2,3
2-4 (Счетчик 0,5S; ТТ 0,2; ТН 0,5)	1,0	-	1,2	0,9	0,9
	0,8	-	1,5	1,1	1,0
	0,5	-	2,5	1,7	1,5

Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I измП 20 %	I20 %<Iизм<I100%	I100 ^оНизм^Ш^о
9-11 (Счетчик 0,5S; ТТ 0,2S; ТН 0,5)	1,0	1,5	0,9	0,9	0,9
	0,8	1,7	1,2	1,0	1,0
	0,5	2,3	1,9	1,5	1,5
17-18, 24-25 (Счетчик 0,5S; ТТ 0,5)	1,0	-	1,7	1,0	0,8
	0,8	-	2,8	1,5	1,1
	0,5	-	5,4	2,7	1,9
19-22 (Счетчик 0,5S; ТТ 0,5)	1,0	-	1,7	1,0	0,8
	0,8	-	2,8	1,5	1,1
	0,5	-	5,4	2,7	1,9
23 (Счетчик 1,0)	1,0	-	1,5	1,0	1,0
	0,8	-	1,5	1,0	1,0
	0,5	-	1,5	1,0	1,0
26-29 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,1	1,2	1,0	1,0
	0,8	2,7	1,7	1,3	1,3
	0,5	4,9	3,1	2,3	2,3
30 (Счетчик 0,5S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,2	1,0
	0,8	-	2,9	1,7	1,3
	0,5	-	5,5	3,0	2,3
Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I измП 20 %	I20 %<Iизм<I100%	I100 ^оНизм^Ш^о
17-18, 24-25 (Счетчик 1,0; ТТ 0,5)	0,8	-	4,4	2,4	1,8
17-18, 24-25 (Счетчик 1,0; ТТ 0,5)	0,5	-	2,7	1,6	1,3
23 (Счетчик 2,0)	0,8	-	2,5	2,0	2,0
23 (Счетчик 2,0)	0,5	-	2,5	2,0	2,0
30 (Счетчик 1,0; ТТ 0,5; ТН 0,5)	0,8	-	4,6	2,6	2,1
30 (Счетчик 1,0; ТТ 0,5; ТН 0,5)	0,5	-	2,7	1,8	1,5
Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I измП 20 %	I20 %<Iизм<I100%	I100 ^оНизм^Ш^о
1, 5-8, 12-16, 31 (Счетчик 0,5S; ТТ 0,5; ТН 0,5)	1,0	-	2,2	1,7	1,6
	0,8	-	3,2	2,1	1,8
	0,5	-	5,7	3,3	2,6

Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I измП 20 %	I20 %<Iизм<I100%	I100 ^оНизм^Ш^о
2-4 (Счетчик 0,5S; ТТ 0,2; ТН 0,5)	1,0	-	1,7	1,5	1,5
	0,8	-	2,0	1,7	1,6
	0,5	-	2,8	2,2	2,0
9-11 (Счетчик 0,5S; ТТ 0,2S; ТН 0,5)	1,0	1,9	1,5	1,5	1,5
	0,8	2,1	1,7	1,6	1,6
	0,5	2,7	2,3	2,0	2,0
17-18, 24-25 (Счетчик 0,5S; ТТ 0,5)	1,0	-	2,1	1,6	1,4
	0,8	-	3,1	1,9	1,7
	0,5	-	5,5	3,0	2,3
19-22 (Счетчик 0,5S; ТТ 0,5)	1,0	-	2,1	1,6	1,4
	0,8	-	3,1	1,9	1,7
	0,5	-	5,5	3,0	2,3
23 (Счетчик 1,0)	1,0	-	3,0	2,7	2,7
	0,8	-	3,0	2,8	2,8
	0,5	-	3,2	2,9	2,9
26-29 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,4	1,7	1,6	1,6
	0,8	3,0	2,1	1,8	1,8
	0,5	5,1	3,4	2,6	2,6
30 (Счетчик 0,5S; ТТ 0,5; ТН 0,5)	1,0	-	2,2	1,7	1,6
	0,8	-	3,2	2,1	1,8
	0,5	-	5,7	3,3	2,6
Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I измП 20 %	I20 %<Iизм<I100%	I100 ^оНизм^Ш^о
17-18, 24-25 (Счетчик 1,0; ТТ 0,5)	0,8	-	5,4	3,9	3,5
17-18, 24-25 (Счетчик 1,0; ТТ 0,5)	0,5	-	4,0	3,4	3,2
23 (Счетчик 2,0)	0,8	-	5,4	5,3	5,3
23 (Счетчик 2,0)	0,5	-	5,4	5,2	5,2
30 (Счетчик 1,0; ТТ 0,5; ТН 0,5)	0,8	-	5,5	4,0	3,7
30 (Счетчик 1,0; ТТ 0,5; ТН 0,5)	0,5	-	4,0	3,4	3,3

Продолжение таблицы 3_________________________________________________________

Пределы допускаемой абсолютной погрешности смещения шкалы времени СОЕВ 5 АИИС КУЭ относительно шкалы времени UTC (SU), (±А), с__

Пр имечания:

1 Границы интервала допускаемой относительной погрешности 61(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 61(2)%р и §2%q для cos9<1,0 нормируются от 12%.
2 Для ИИК № 23 границы интервала допускаемой относительной погрешности 65%, §20%, 6100% нормируются от 1б5%, 1б20%, 1макс соответственно.
3 Метрологические характеристики ИИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Количество измерительных каналов	31
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном (для ИК 1 -22, 24-31) - ток, % от 1ном (для ИК 23) - коэффициент мощности - частота, Гц температура окружающей среды, °C: - для счетчиков электроэнергии	от 99 до 101 от 1(5) до 120 от5% 1б до 1макс 0,87 от 49,85 до 50,15 от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности, не менее - частота, Гц диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН - для счетчиков - для сервера, УССВ	от 90 до 110 от 1(5) до 120 0,5 от 49,6 до 50,4 от -45 до +40 от +10 до +30 от +18 до +24

Наименование характеристики	Значение
1	2
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии ПСЧ-4ТМ.05МК.22: - средняя наработка до отказа, ч, не менее	165000
- среднее время восстановления работоспособности, ч, не более	2
счетчики электроэнергии EA05RL-P2B-4W (рег. № 16666-07): - средняя наработка до отказа, ч, не менее	80000
- среднее время восстановления работоспособности, ч, не более	2
счетчики электроэнергии EA05RL-B-3, EA05RL-B-4, EA05RАL-P1B-4, EA05RL-P2B-4W, EA05RАL-P1B-4 (рег. № 16666-97): - средняя наработка до отказа, ч, не менее	50000
- среднее время восстановления работоспособности, ч, не более	2
УССВ: - средняя наработка до отказа, ч, не менее	120000
Сервер АИИС КУЭ: - средняя наработка до отказа, ч, не менее	100000
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
- при отключенном питании, лет, не менее	5
Сервер АИИС КУЭ: - результаты измерений, состояние объектов и средств измерений, лет,	3,5
не менее

Надежность системных решений:

- резервирование питания серверов с помощью источников бесперебойного питания;
- в журналах событий счетчиков фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени;
- в журналах событий сервера фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени в счетчиках и серверах;
- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчиков электроэнергии;
- промежуточных клеммников вторичных цепей напряжения и тока;
- испытательной коробки.
- наличие защиты на программном уровне:
- пароль на счетчиках электроэнергии;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени:

- в счетчиках электроэнергии (функция автоматизирована);
- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);
- о состоянии средств измерений (функция автоматизирована). Цикличность:
- измерений 30 мин (функция автоматизирована).
- сбора результатов измерений - не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количеств о шт./экз.
1	2	3
Трансформаторы тока	ТФЗМ 110Б-1У	3
Трансформаторы тока	ТВ-110/50	18
Трансформаторы тока встроенные	ТВ-ЗТМ	6
Трансформаторы тока	ТГМ	3
Трансформаторы тока	ТШЛ 20Б-1	9
Трансформаторы тока	ТВК-10	3
Трансформаторы тока	ТЛО-10	8
Трансформаторы тока	ТЛМ-10	9
Трансформаторы тока	ТШВ15	3
Трансформаторы тока шинные	ТШП	6
Трансформаторы тока опорные	ТОП-0,66	6
Трансформаторы тока опорные	ТОП	6
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ	ТТИ	6
Трансформаторы напряжения	НКФ-110-57 У1	12
Трансформаторы напряжения однофазные	3НОМ-20-63	3
Трансформаторы напряжения однофазные	3НОМ-15-63	6
Трансформаторы напряжения	НТМИ-6-66	4
Трансформаторы напряжения	ЗНОЛ.06	3
Трансформаторы напряжения заземляемые серии	ЗНОЛ	6
Счетчики электроэнергии многофункциональные	ПСЧ-4ТМ.05МК.22	1
Счетчики электроэнергии многофункциональные	EA05RL-B-3	4
Счетчики электроэнергии многофункциональные	EA05RL-B-4	3
Счетчики электроэнергии многофункциональные	EA05RL-P1B-4	7
Трансформаторы напряжения заземляемые серии	ЗНОЛ	6
Счетчики электроэнергии многофункциональные	ПСЧ-4ТМ.05МК.22	1

1	2	3
Трансформаторы напряжения заземляемые серии	ЗНОЛ	6
Счетчики электроэнергии многофункциональные	ПСЧ-4ТМ.05МК.22	1
Счетчики электроэнергии многофункциональные	EA05RL-B-3	4
Счетчики электроэнергии многофункциональные	EA05RL-B-4	3
Счетчики электроэнергии многофункциональные	EA05RL-P1B-4	7
Счетчики электроэнергии многофункциональные	EA05RL-P2B-4W	1
Счетчики электрической энергии многофункциональные	EA05RL-P2B-4W	5
Счетчики электроэнергии многофункциональные	EA05RАL-P1B-4	10
Блоки коррекции времени	ЭНКС-2	1
Сервер	-	1
Формуляр	МТЛ.038.002.1.01 ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) филиала «Красноярская ТЭЦ-2» АО «Енисейская ТГК (ТГК-13)» (2-я очередь), аттестованном ООО «Энертест», г. Химки, уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314746.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Енисейская ТГК (ТГК-13)»

(АО «Енисейская ТГК (ТГК-13)»)

ИНН 1901067718

Юридический адрес: 660021, Красноярский край, город Красноярск, ул. Бограда, д. 144а Телефон: +7 (391) 236-32-65

Web-сайт: www.sibgenco.ru

E-mail: tec2@sibgenco.ru

Изготовитель

Общество с ограниченной ответственностью «ЭСО-96»

(ООО «ЭСО-96»)

ИНН 7718660052

Адрес: 115280, г. Москва, вн.тер.г. Муниципальный округ Даниловский, ул. Ленинская Слобода, д.19, помещ. 11В/6

Телефон: +7-904-034-17-48

Web-сайт: http://eso96.ru/

E-mail: eso-96@inbox.ru

Испытательный центр

Общество с ограниченной ответственностью «Метрикслаб»

(ООО «Метрикслаб»)

ИНН 3300012154

Адрес: 600028, Владимирская область, г. Владимир, ул. Сурикова, д. 10а, пом. 11 Телефон: +7-991-444-02-96

E-mail: MetrXLab@yandex.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314899

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ПР » апреля 2026 Г. № 769

Лист № 1 Регистрационный № 98306-26 Всего листов 21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «АКС» г. Благовещенск

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «АКС» г. Благовещенск (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, а также сбора, хранения и обработки полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную информационно-измерительная систему с централизованным управлением и распределенной функцией измерений.

Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ:

Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС/GPS-приемника типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2.0».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний, второй уровень системы, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений производится со второго уровня настоящей системы.

АИИС КУЭ имеет возможность принимать измерительную информацию от других смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы национального координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой национального координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС/GPS-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При расхождении шкалы времени счетчика со шкалой времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Заводской номер АИИС КУЭ 001 наносится на корпус сервера в виде наклейки и типографским способом в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «АКС» г. Благовещенск.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Пирамида 2.0»
Номер версии (идентификационный номер) ПО	не ниже 10.4
Наименование программного модуля ПО	BinaryPackControls.dll
Цифровой идентификатор ПО	EB1984E0072ACFE1C797269B9DB15476
Наименование программного модуля ПО	CheckDataIntegrity.dll
Цифровой идентификатор ПО	E021CF9C974DD7EA91219B4D4754D5C7
Наименование программного модуля ПО	ComlECFunctions.dll
Цифровой идентификатор ПО	BE77C5655C4F19F89A1B41263A16CE27
Наименование программного модуля ПО	ComModbusFunctions.dll
Цифровой идентификатор ПО	AB65EF4B617E4F786CD87B4A560FC917
Наименование программного модуля ПО	ComStdFunctions.dll
Цифровой идентификатор ПО	EC9A86471F3713E60C1DAD056CD6E373
Наименование программного модуля ПО	DateTimeProcessing.dll
Цифровой идентификатор ПО	D1C26A2F55C7FECFF5CAF8B1C056FA4D
Наименование программного модуля ПО	SafeValuesDataUpdate.dll
Цифровой идентификатор ПО	B6740D3419A3BC1A42763860BB6FC8AB
Наименование программного модуля ПО	SimpleVerifyDataStatuses.dll
Цифровой идентификатор ПО	61C1445BB04C7F9BB4244D4A085C6A39
Наименование программного модуля ПО	SummaryCheckCRC.dll
Цифровой идентификатор ПО	EFCC55E91291DA6F80597932364430D5
Наименование программного модуля ПО	V aluesDataProcessing. dll
Цифровой идентификатор ПО	013E6FE1081A4CF0C2DE95F1BB6EE645
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

5 6 о S о К	Наименование ИК	ТТ	ТН	Счетчик	УССВ/Сервер	Вид электрической энергии и мощности
1	2	3	4	5	6	7
1	ТП-01 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 1000/5 Кл. т. 0,5 Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
2	ТП-01 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 1000/5 Кл. т. 0,5 Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
3	ПС 35 кВ Водозабор, РУ 6 кВ, 1 СШ 6 кВ, яч. 1	ТПЛ-10с 50/5 Кл. т. 0,5 Рег. № 29390-05	НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
4	ПС 35 кВ Водозабор, РУ 6 кВ, 1 СШ 6 кВ, яч. 2	ТЛМ-10 100/5 Кл. т. 0,5 Рег. № 2473-05		СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
5	ПС 35 кВ Водозабор, РУ 6 кВ, 1 СШ 6 кВ, яч. 3	ТПЛ-10-М 75/5 Кл. т. 0,5 Рег. № 22192-07		СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная

родолжение таблицы 2

ПС 35 кВ Водозабор, РУ 6 кВ,

2 СШ 6 кВ, яч. 10

ТПЛ-10

50/5

Кл. т. 0,5

Рег. № 1276-59

НТМИ-6-66

6000/100

Кл. т. 0,5

Рег. № 2611-70

СЕ 308

Кл. т. 0,5S/0,5

Рег. № 59520-14

УССВ:

УСВ-3

Рег. № 64242-16

Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine

активная

реактивная

ПС 35 кВ Водозабор, РУ 6 кВ,

2 СШ 6 кВ, яч. 11

ТЛМ-10 50/5

Кл. т. 0,5

Рег. № 2473-05

СЕ 308

Кл. т. 0,5S/0,5

Рег. № 59520-14

активная

реактивная

ПС 35 кВ Водозабор, РУ 6 кВ,

2 СШ 6 кВ, яч. 13

ТПЛ-10

100/5

Кл. т. 0,5

Рег. № 1276-59

СЕ 308

Кл. т. 0,5S/0,5

Рег. № 59520-14

активная

реактивная

ПС 35 кВ Водозабор, РУ 10 кВ, СШ 10 кВ, яч. 5

ТЛМ-10 100/5

Кл. т. 0,5

Рег. № 2473-05

НАМИ-10-95 УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

СЕ 308

Кл. т. 0,5S/0,5

Рег. № 59520-14

активная

реактивная

ПС 35 кВ Водозабор, РУ 10 кВ,

СШ 10 кВ, яч. 13

ТПЛ-СВЭЛ-10 50/5

Кл. т. 0,5

Рег. № 44701-10

СЕ 308

Кл. т. 0,5S/0,5

Рег. № 59520-14

активная

реактивная

РУ 10 кВ Севернный водозабор

2 подъём, 1 СШ 10 кВ, яч. 5

ТПОЛ-10

600/5

Кл. т. 0,5

Рег. № 1261-59

НАМИ-10 10000/100 Кл. т. 0,2 Рег. № 11094-87

СЕ 308

Кл. т. 0,5S/0,5

Рег. № 59520-14

активная

реактивная

РУ 10 кВ Севернный водозабор

2 подъём, 2 СШ 10 кВ, яч. 11

ТПОЛ-10

600/5

Кл. т. 0,5

Рег. № 1261-59

НАМИ-10 10000/100 Кл. т. 0,2 Рег. № 11094-87

СЕ 308

Кл. т. 0,5S/0,5

Рег. № 59520-14

активная

реактивная

П	родолжение таблицы 2
1	2	3	4	5	6	7
13	ТП-82Г 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 1000/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
14	ТП-82Г 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 1000/5 Кл. т. 0,5S Рег. № 52667-13	-	НЕВА СТ4 Кл. т. 0,5S/1,0 Рег. № 73138-18		активная реактивная
15	РУ 10 кВ Севернный водозабор 1 подъём, 1 СШ 10 кВ, яч. 5	ТОЛ 10 400/5 Кл. т. 0,5 Рег. № 7069-79	НАМИ-10 10000/100 Кл. т. 0,2 Рег. № 11094-87	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
16	РУ 10 кВ Севернный водозабор 1 подъём, 2 СШ 10 кВ, яч. 8	ТОЛ 10 400/5 Кл. т. 0,5 Рег. № 7069-79	НАМИ-10 10000/100 Кл. т. 0,2 Рег. № 11094-87	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
17	РУ 0,4 кВ Насосная ул. Амурская - ул. Театральная, ввод 0,4 кВ от руб. 7 ТП-59 10 кВ	Т-0,66 600/5 Кл. т. 0,5 Рег. № 22656-07	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
18	РУ 0,4 кВ Насосная ул. Амурская - ул. Театральная, ввод 0,4 кВ от руб. 12 ТП-59 10 кВ	Т-0,66 600/5 Кл. т. 0,5 Рег. № 22656-07	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
19	ТП-102Г 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 1500/5 Кл. т. 0,5 Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная

таблицы 2

1	2	3	4	5	6	7
20	ТП-102Г 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 1500/5 Кл. т. 0,5 Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
21	РУ 0,4 кВ КНС Северная ул. Пионерская - ул. Гражданская, ввод 0,4 кВ от руб. 1 ТП-357Б 10 кВ	Т-0,66 400/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
22	РУ 0,4 кВ КНС Северная ул. Пионерская - ул. Гражданская, ввод 0,4 кВ от руб. 16 ТП-357Б 10 кВ	Т-0,66 400/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
23	ТП-134 10 кВ, РУ 0,4 кВ, СШ 0,4 кВ, руб. 13	ТТК-А 200/5 Кл. т. 0,5S Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
24	ТП-134 10 кВ, РУ 0,4 кВ, СШ 0,4 кВ, руб. 8	ТТК-А 200/5 Кл. т. 0,5S Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
25	ТП-134 10 кВ, РУ 0,4 кВ, СШ 0,4 кВ, руб. 6	ТТК 200/5 Кл. т. 0,5S Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
26	РУ 0,4 кВ База МП ГТС (административное здание, кузница), ул. Мухина, 73, СШ 0,4 кВ, КЛ 0,4 кВ в сторону Базовая станция БИЛАЙН	-	-	Меркурий 230 Кл. т. 1,0/2,0 Рег. № 80590-20		активная реактивная

П	родолжение таблицы 2
1	2	3	4	5	6	7
27	ТП-255 10 кВ, РУ 0,4 кВ,СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 150/5 Кл. т. 0,5 Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
28	ТП-255А 10 кВ, РУ 0,4 кВ,СШ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 150/5 Кл. т. 0,5 Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
29	РУ 0,4 кВ Очистные сооружения Аэропорт, ввод 0,4 кВ № 1	Т-0,66 УЗ 200/5 Кл. т. 0,5S Рег. № 71031-18	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
30	РУ 0,4 кВ Очистные сооружения Аэропорт, ввод 0,4 кВ № 2	Т-0,66 УЗ 200/5 Кл. т. 0,5S Рег. № 71031-18	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
31	РУ 0,4 кВ КНС Аэропорт, ввод 0,4 кВ	Т-0,66 100/5 Кл. т. 0,5S Рег. № 67928-17	-	НАРТИС-300 Кл. т. 0,5S/1,0 Рег. № 77263-20		активная реактивная
32	ТП-3М 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ № 1	Т-0,66 400/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
33	ТП-3М 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ № 2	Т-0,66 400/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная

П	родолжение таблицы 2
1	2	3	4	5	6	7
34	РУ 0,4 кВ КНС ул. Октябрьская - ул. Шимановского, ввод 0,4 кВ от яч. 3 ТП-192А 10 кВ	Т-0,66 400/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
35	РУ 0,4 кВ КНС ул. Октябрьская - ул. Шимановского, ввод 0,4 кВ от яч. 6 ТП-192А 10 кВ	Т-0,66 400/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
36	РУ 0,4 кВ КНС Газетный комплекс, ввод 0,4 кВ от ТП-3М 10 кВ	Т-0,66 200/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
37	РУ 0,4 кВ КНС Газетный комплекс, ввод 0,4 кВ от ТП-24М 10 кВ	Т-0,66 УЗ 150/5 Кл. т. 0,5 Рег. № 71031-18	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
38	ТП-245А 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 1000/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
39	ТП-245А 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 1000/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
40	РУ 0,4 кВ КНС Мясокомбинат, ввод 0,4 кВ от руб. 1 ТП-478 10 кВ	Т-0,66 200/5 Кл. т. 0,5 Рег. № 52667-13	-	НЕВА СТ4 Кл. т. 0,5S/1,0 Рег. № 73138-18		активная реактивная

таблицы 2

1	2	3	4	5	6	7
41	РУ 0,4 кВ КНС Мясокомбинат, ввод 0,4 кВ от руб. 7 ТП-478 10 кВ	Т-0,66 200/5 Кл. т. 0,5 Рег. № 52667-13	-	НЕВА СТ4 Кл. т. 0,5S/1,0 Рег. № 73138-18	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
42	РУ 0,4 кВ КНС № 4 квартал 245 Горького-Пушкина, ввод 0,4 кВ от руб. 4 ТП-245 10 кВ	Т-0,66 150/5 Кл. т. 0,5 Рег. № 22656-07	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
43	РУ 0,4 кВ КНС № 4 квартал 245 Горького-Пушкина, ввод 0,4 кВ от руб. 6 ТП-245 10 кВ	Т-0,66 150/5 Кл. т. 0,5 Рег. № 22656-07	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
44	РУ 0,4 кВ КНС № 17, ул. Комсомольская - ул. Горького, ввод 0,4 кВ от руб. 8 ТП-23Б 10 кВ, от руб. 12 ТП-17 10 кВ	Т- 0,66 300/5 Кл. т. 0,5 Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
45	РУ 0,4 кВ КНС № 17, ул. Комсомольская - ул. Горького, ввод 0,4 кВ от руб. 11 ТП-23Б 10 кВ, от руб. 7 ТП-17 10 кВ	Т- 0,66 300/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
46	РУ 0,4 кВ НС ул. Кантемирова, 13, ввод 0,4 кВ	-	-	СЕ 303 Кл. т. 1,0/1,0 Рег. № 33446-08		активная реактивная
47	РУ 0,4 кВ СБО п. Белогорье, ввод 0,4 кВ от КТП-6 10 кВ	Т-0,66 УЗ 150/5 Кл. т. 0,5 Рег. № 71031-18	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
48	РУ 0,4 кВ СБО п. Белогорье, ввод 0,4 кВ от КТП-3 10 кВ	Т-0,66 150/5 Кл. т. 0,5 Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная

П	родолжение таблицы 2
1	2	3	4	5	6	7
49	РУ 0,4 кВ НС ул. Кантемирова, 20, ввод 0,4 кВ	Т-0,66 У3 100/5 Кл. т. 0,5 Рег. № 71031-18	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
50	РУ 0,4 кВ НС ул. Калинина, 2, ввод 0,4 кВ	-	-	СЕ 303 Кл. т. 1,0/1,0 Рег. № 33446-08		активная реактивная
51	РУ 0,4 кВ КНС Птицефабрика п. Моховая Падь, ввод 0,4 кВ	ТТК-А 200/5 Кл. т. 0,5 Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
52	ТП 01 10/0,4 кВ ОСК Набережная р. Зея, РУ 0,4 кВ, КЛ 0,4 кВ в сторону субабонента	ТТИ 400/5 Кл. т. 0,5 Рег. № 28139-12	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
53	Котельная водозабора Амурский, ВРУ 0,4 кВ, ввод 0,4 кВ №1, от ТП 10/0,4 кВ Водозабор	ТТК-А 200/5 Кл. т. 0,5S Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
54	Котельная водозабора Амурский, ВРУ 0,4 кВ, ввод 0,4 кВ №2, от ТП 10/0,4 кВ Водозабор	ТТК-А 200/5 Кл. т. 0,5S Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
55	ТП-74 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	ТТК 1000/5 Кл. т. 0,5 Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
56	ТП-74 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-2	ТТК 1000/5 Кл. т. 0,5 Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная

таблицы 2

1	2	3	4	5	6	7
57	ТП-74 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-3	ТТК 1000/5 Кл. т. 0,5 Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
58	ТП-101 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	ТТК 1000/5 Кл. т. 0,5 Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
59	ТП-101 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-2	ТТК 1000/5 Кл. т. 0,5 Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
60	РУ 0,4 кВ Котельная ул. Текстильная, 27, ввод 0,4 кВ от Т-1 ТП-410 10 кВ	Т-0,66 1000/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
61	РУ 0,4 кВ Котельная ул. Текстильная, 27, ввод 0,4 кВ от Т-2 ТП-410 10 кВ	Т-0,66 1000/5 Кл. т. 0,5S Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
62	РУ 0,4 кВ Котельная ДОС п. Моховая падь, 1 СШ 0,4 кВ, ввод 0,4 кВ	ТТН 600/5 Кл. т. 0,5 Рег. № 58465-14	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
63	РУ 0,4 кВ Котельная ДОС п. Моховая падь, 2 СШ 0,4 кВ, ввод 0,4 кВ	ТТН 600/5 Кл. т. 0,5 Рег. № 58465-14	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
64	РУ 0,4 кВ Котельная ДОС п. Моховая падь, 1 СШ 0,4 кВ, КЛ 0,4 кВ в сторону Базовая станция ПАО МТС	-	-	Меркурий 230 Кл. т. 1,0/2,0 Рег. № 80590-20		активная реактивная

П	родолжение таблицы 2
1	2	3	4	5	6	7
65	РУ 0,4 кВ Котельная Амурмаш ул. Пограничная, 183А, ввод 0,4 кВ от Т-1 ТП-744 10 кВ	Т-0,66 600/5 Кл. т. 0,5 Рег. № 22656-07	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
66	РУ 0,4 кВ Котельная Амурмаш ул. Пограничная, 183А, ввод 0,4 кВ от Т-2 ТП-744 10 кВ	Т-0,66 600/5 Кл. т. 0,5 Рег. № 22656-07	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
67	ТП-77 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 600/5 Кл. т. 0,5 Рег. № 22656-07	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
68	ТП-77 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 600/5 Кл. т. 0,5 Рег. № 22656-07	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
69	РУ 0,4 кВ ЦТП ул. Институтская -ул. Калинина, ввод 0,4 кВ от руб. 1 ТП-19М 10 кВ	ТТК-А 400/5 Кл. т. 0,5S Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
70	РУ 0,4 кВ ЦТП ул. Институтская - ул. Калинина, ввод 0,4 кВ от руб. 21 ТП-19М 10 кВ	ТТК-А 400/5 Кл. т. 0,5S Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
71	РУ 0,4 кВ Котельная Амуравиа, ввод 0,4 кВ от ТП-14 10 кВ	ТТК-А 200/5 Кл. т. 0,5 Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная

таблицы 2

1	2	3	4	5	6	7
72	РУ 0,4 кВ Котельная Амуравиа, ввод 0,4 кВ от ТП-14А 10 кВ	ТШ-0,66 300/5 Кл. т. 0,5 Рег. № 22657-12	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
73	ТП-471 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 1000/5 Кл. т. 0,5 Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
74	ТП-471 10 кВ, ввод 0,4 кВ Т-2	Т-0,66 1000/5 Кл. т. 0,5 Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
75	РУ 0,4 кВ Котельная п. Садовый, ввод 0,4 кВ от руб. 18 ТП-745 10 кВ	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
76	РУ 0,4 кВ Котельная п. Садовый, ввод 0,4 кВ от руб. 19 ТП-745 10 кВ	-	-	СЕ 303 Кл. т. 1,0/1,0 Рег. № 33446-08		активная реактивная
77	РУ 0,4 кВ Котельная ОРТПЦ 4-й км Игнатьевского шоссе, ввод 0,4 кВ	ТТК-А 150/5 Кл. т. 0,5S Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
78	РУ 0,4 кВ Котельная с. Садовое, ул. Зелёная, д.3, ввод 0,4 кВ от руб. 21 ТП-481 10 кВ	Т-0,66 200/5 Кл. т. 0,5 Рег. № 52667-13	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная
79	РУ 0,4 кВ Котельная с. Садовое, ул. Зелёная, д.3, ввод 0,4 кВ от руб. 2 ТП-481 10 кВ	ТТК-А 200/5 Кл. т. 0,5S Рег. № 76349-19	-	СЕ 308 Кл. т. 0,5S/0,5 Рег. № 59520-14		активная реактивная

ПС 35 кВ Моховая, КРУН 10 кВ,

1 СШ 10 кВ, яч. 6

ТЛМ-10 150/5

Кл. т. 0,5

Рег. № 2473-69

НАМИ-10-95

УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-05

СЕ 304

Кл. т. 0,5S/1,0 Рег. № 31424-07

УССВ:

УСВ-3 Рег. № 64242-16

Сервер АИИС КУЭ:

Microsoft Hyper-V Virtual Machine

активная

реактивная

ПС 35 кВ Моховая, КРУН 10 кВ, 2 СШ 10 кВ, яч. 13

ТЛМ-10 150/5

Кл. т. 0,5

Рег. № 2473-69

НАМИ-10-95

УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-05

СЕ 304

Кл. т. 0,5S/1,0 Рег. № 31424-07

активная

реактивная

П р и м е ч а н и я:

1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
2 Допускается замена УССВ на аналогичные утвержденного типа.
3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
4 Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений.
5 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК	Диапазон тока	Метрологические характеристики ИК (активная энергия и мощность)
		Границы основной относительной погрешности измерений, (± б), %			Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б) , %
		cos ф = 1,0	cos ф = 0,8	cos ф = 0,5	cos ф = 1,0	cos ф = 0,8	cos ф = 0,5
1	2	3	4	5	6	7	8
1; 2; 17 - 20; 27; 28; 37; 40 - 44; 47 - 49;	¹1ном — ^I1 — ^1,211ном	0,8	1,1	1,9	1,6	2,1	2,6
51; 52; 55 - 59; 62; 63; 65 - 68; 71 - 74;	⁰,²¹1ном ^—^I1 < ком	1,0	1,5	2,7	1,7	2,3	3,2
78	0,111ном — I1 < 0,211ном	1,7	2,8	5,3	2,2	3,3	5,6
(ТТ 0,5; Счетчик 0,5S)	0,0511ном — I1 < 0,111ном	1,7	2,9	5,4	2,2	3,4	5,6
3 - 10; 80; 81	¹1ном ^—^I1 ^—^1,211ном	1,0	1,4	2,3	1,7	2,2	2,9
3 - 10; 80; 81	⁰,²¹1ном ^—^I1 < ком	1,2	1,7	3,0	1,8	2,4	3,5
(ТТ 0,5; ТН 0,5; Счетчик 0,5S)	0,111ном — I1 < 0,211ном	1,8	2,9	5,4	2,3	3,4	5,7
(ТТ 0,5; ТН 0,5; Счетчик 0,5S)	0,0511ном — I1 < 0,111ном	1,8	3,0	5,5	2,3	3,5	5,8
11; 12; 15; 16	ком ^—^I1 ^—^1,211ном	0,9	1,2	2,0	1,6	2,1	2,6
11; 12; 15; 16	^0,211ном ^—^I1 < ¹1ном	1,1	1,6	2,8	1,7	2,3	3,3
(ТТ 0,5; ТН 0,2; Счетчик 0,5S)	0,111ном — I1 < 0,2ком	1,8	2,8	5,3	2,2	3,3	5,6
(ТТ 0,5; ТН 0,2; Счетчик 0,5S)	0,0511ном — I1 < 0,111ном	1,8	3,0	5,4	2,2	3,4	5,7
13; 14; 21 - 25; 29 -	ком ^—^I1 ^—^1,211ном	0,8	1,1	1,9	1,6	2,1	2,6
36; 38; 39; 45; 53; 54; 60; 61; 69; 70; 76; 77; 79	⁰,²ком ^—^I1 < ком	0,8	1,1	1,9	1,6	2,1	2,6
36; 38; 39; 45; 53; 54; 60; 61; 69; 70; 76; 77; 79	0,111_Ном — I1 < 0,211ном	1,0	1,5	2,7	1,7	2,3	3,2
(ТТ 0,5S;	0,0511ном — I1 < 0,111ном	1,0	1,7	2,8	1,7	2,5	3,3
Счетчик 0,5S)	0,0111ном — I1 < 0,0511ном	2,0	2,9	5,4	2,6	3,4	5,6

1	2	3	4		5	6	7		8
26; 46; 50; 64; 75 (Счетчик 1,0)	0,2Iб < I < Iмакс	1,0	1,0		1,0	2,9	3,3		3,3
	0,11 _б < I < 0,21 б	1,0	1,5		1,5	2,9	3,5		3,5
	0,051 б < I < 0,11 б	1,5	1,5		1,5	3,4	3,5		3,5
Номер ИК	Диапазон тока	Метрологические характеристики ИК (реактивная энергия и мощность)
		Границы относительной основной погрешности измерений, (± б), %				Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б) , %
		cos ф = 0,8		cos ф = 0,5		cos ф = 0,8		cos ф = 0,5
1	2	3		4		5		6
1; 2; 17 - 20; 27; 28; 37; 42; 44; 47 - 49; 51; 52; 55 - 59; 62; 63; 65 - 68; 71 - 74; 79 (ТТ 0,5; Счетчик 0,5)	^I1hom < ^I1 < ^1,2I1hom	1,8		1,3		3,9		3,7
	^0,2I1hom < ^I1 < ^I1hom	2,4		1,6		4,2		3,8
	0,1I1hom < I1 < 0,2I1hom	4,3		2,6		5,5		4,3
	0,05I1_Hom < I1 < 0Л1_Ном	4,5		2,9		5,7		4,5
3 - 10 (ТТ 0,5; ТН 0,5; Счетчик 0,5)	^I1hom < ^I1 < ^1,2I1hom	1,9		1,2		2,6		2,1
	⁰,^2I1hom < ^I1 < ^I1hom	2,4		1,5		3,0		2,3
	0,1I1hom < I1 < 0,2I1hom	4,3		2,5		4,7		3,1
	0,05I1hom < I1 < 0Л1ном	4,4		2,7		4,8		3,2
11; 12; 15; 16 (ТТ 0,5; ТН 0,2; Счетчик 0,5)	^I1hom < ^I1 < ^1,2I1hom	1,6		1,1		2,4		2,1
	⁰,^2I1hom < ^I1 < ^I1hom	2,3		1,4		2,9		2,2
	0,1I1hom < I1 < 0,2I1hom	4,3		2,5		4,6		3,0
	0,05I1hom < I1 < 0,1I1hom	4,3		2,6		4,7		3,1
13; 21 - 25; 29; 30; 32 - 36; 38; 39; 45; 53; 54; 60; 61; 69; 70; 75; 77; 78 (ТТ 0,5S; Счетчик 0,5)	^I1hom < ^I1 < ^1,2I1hom	1,5		1,0		2,3		2,0
	⁰,^2I1hom < ^I1 < ^I1hom	1,5		1,0		2,3		2,0
	0,1I1hom < I1 < 0,2I1hom	2,2		1,3		2,8		2,2
	0,05I1hom < I1 < 0,1I1hom	2,4		1,6		2,9		2,4
	0,02I1hom < I1 < 0,05I1hom	4,3		2,6		4,7		3,1
14; 31 (ТТ 0,5S; Счетчик 1,0)	^I1hom < ^I1 < ^1,2I1hom	1,8		1,3		3,9		3,7
	^0,2I1hom < ^I1 < ^I1hom	1,8		1,3		3,9		3,7
	0,1I1hom < I1 < 0,2I1hom	2,4		1,6		4,2		3,8
	0,05I1hom < I1 < 0,1I1hom	2,7		2,0		4,4		4,0
	0,02I1hom < I1 < 0,05I1hom	4,5		2,9		5,7		4,5

1	2	3	4	5	6
26; 64 (Счетчик 2,0)	0,21 б < I < I макс	2,0	2,0	6,4	6,4
	0,11 б < I < 0,21 б	2,5	2,5	6,6	6,6
	0,051 б < I < 0,11 б	2,5	2,5	6,6	6,6
40; 41 (ТТ 0,5; Счетчик 1,0)	ком < ^I1 < ^1,2ком	1,8	1,3	3,9	3,7
	⁰,2ком < ^I1 < ком	2,4	1,6	4,2	3,8
	0,И₁ном < I1 < 0,2I₁_hom	4,3	2,6	5,5	4,3
	0Ж1ном < I1 < 0,И1ном	4,5	2,9	5,7	4,5
46; 50; 76 (Счетчик 1,0)	0,2Iб < I < Iмакс	1,0	1,0	3,6	3,6
46; 50; 76 (Счетчик 1,0)	0,1Iб < I < 0,2Iб	1,5	1,5	3,8	3,8
80; 81 (ТТ 0,5; ТН 0,5; Счетчик 1,0)	ком < ^I1 < ^1,2ком	2,1	1,5	4,0	3,8
	^0,2ком < ^I1 < ком	2,6	1,8	4,3	3,9
	0Л1ном < I1 < 0,2I₁_hom	4,4	2,7	5,6	4,4
	0Ж1ном < I1 < 0,И1ном	4,6	3,0	5,8	4,5
Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU) не более ±5 с
П р и м е ч а н и я: 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой). 2 Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С. 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	81
Нормальные условия: параметры сети: - напряжение, % от ином - ток (для счетчиков, включаемых через трансформатор), % от 1ном - ток (для счетчиков прямого включения), А - частота, Гц - коэффициент мощности cos ф температура окружающей среды, °С	от 99 до101 от 1 до 120 ^от^0,Жб Д^о^Iмакс от 49,85 до 50,15 от 0,5 инд. до 0,8 емк. от +21 до +25

1	2
Условия эксплуатации: параметры сети:
- напряжение, % от Uhom	от 90 до 110
- ток (для счетчиков, включаемых через трансформатор), % от Ihom	от 1 до 120
- ток (для счетчиков прямого включения), А	^от^0,051 б д^о¹ макс
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cos9	от 0,5 инд. до 0,8 емк.
температура окружающей среды для ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +40
магнитная индукция внешнего происхождения, мТл, не более	0,5
Надежность применяемых в АИИС КУЭ компонентов: Счетчики:
- среднее время наработки на отказ, ч, не менее	160000
- среднее время восстановления работоспособности, сут, не более	3
Сервер АИИС КУЭ:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч, не более	1
УССВ:
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч, не более	2
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
- при отключении питания, лет, не менее	10
Сервер АИИС КУЭ: - хранение результатов измерений и информации о состоянии
средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения (в т. ч. и пофазного);
- коррекции времени в счетчике;
- журнал сервера:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчиках и сервере;
- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения и тока;
- испытательной коробки;
- сервера (серверного шкафа);

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика;

- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);

- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);

- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	Т-0,66	108
Трансформатор тока	ТПЛ-10с	2
Трансформатор тока	ТЛМ-10	10
Трансформатор тока	ТПЛ-10-М	2
Трансформатор тока	ТПЛ-10	4
Трансформатор тока	ТПЛ-СВЭЛ-10	2
Трансформатор тока	ТПОЛ-10	4
Трансформатор тока	ТОЛ 10	4
Трансформатор тока	ТТК-А	30
Трансформатор тока	Т-0,66 У3	18
Трансформатор тока	ТТК	18
Трансформатор тока	ТТИ	3
Трансформатор тока	ТТН	6
Трансформатор тока	ТШ-0,66	3
Трансформатор напряжения	НТМИ-6-66	2
Трансформатор напряжения	НАМИ-10-95 УХЛ2	3
Трансформатор напряжения	НАМИ-10	4
Счетчик электрической энергии	СЕ 308	70
Счетчик электрической энергии	НЕВА СТ4	3
Счетчик электрической энергии	Меркурий 230	2
Счетчик электрической энергии	НАРТИС-300	1
Счетчик электрической энергии	СЕ 303	3
Счетчик электрической энергии	СЕ 304	2
Устройство синхронизации системного времени	УСВ-3	1
Сервер АИИС КУЭ	Microsoft Hyper-V Virtual Machine	1
Программное обеспечение	Пирамида 2.0	1
Формуляр	АСВЭ 537.00.000 ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «АКС» г. Благовещенск», аттестованной ООО «АСЭ», уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации RA.RU.314933.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Энергопрогноз»

(ООО «Энергопрогноз»)

ИНН 3328454924

Юридический адрес: 600017, г. Владимир, ул. Батурина, д. 30, офис 404, 405

Изготовители

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

(ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15

Адрес места осуществления деятельности: 600009, г. Владимир, ул. Почаевский Овраг, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

(ООО «АСЭ»)

Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15

Адрес места осуществления деятельности: 600009, г. Владимир, ул. Почаевский Овраг, д. 1

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации № RA.RU.314846

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

17 апреля _АГ 76!

от «____»__________ 2026 г. №____

Лист № 1 Регистрационный № 98307-26 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы газовые промышленные SPGC 5000

Назначение средства измерений

Хроматографы газовые промышленные SPGC 5000 (далее - хроматографы) предназначены для измерений содержания органических и неорганических веществ в различных технологических средах.

Описание средства измерений

Принцип действия хроматографов основан на разделении анализируемой пробы на колонке и последующем детектировании компонентов пробы детекторами: по теплопроводности (одноканальным sTCD и многоканальным mTCD), пламенноионизационным (FID), пламенно-фотометрическим (FPD).

Хроматограф состоит из аналитических блоков (от 1-го до 4-х) и контроллера, управляющего этими блоками.

Аналитический блок представляет собой термостат с размещенными в нем колонками (капиллярными или насадочными), переключающими кранами, детекторами и дозатором газовых или жидких проб.

Хроматографы могут комплектоваться двумя термостатами SPGC-5000В и SPGC-5000С. Термостат SPGC-5000В применяют для простых аналитических задач с использованием одного детектора и до трех переключающих кранов. Термостат SPGC-5000С обеспечивает выполнение более сложных аналитических задач, требующих применения двух детекторов и до шести переключающих кранов. Обе модели термостата поддерживают температуру в диапазоне от 30 °С (температура окружающей среды) до 180 °С.

Контроллер SPGC-5000A управляет работой прибора, включая задание и поддержание давления и скорости газовых потоков, температуры колонок, детекторов, дозатора, градуировку прибора, обработку первичных данных и вывод на дисплей результатов измерений. С помощью контроллера программируется периодичность градуировки и проведение текущего анализа, задаются уровни сигналов (тревоги, предупреждения), выводится информация о состоянии термостата, уровне концентрации и др. Результаты анализа, а также отчеты об аварийных ситуациях сохраняются в контроллере. Предусмотрена передача информации об анализах и состоянии прибора по волоконно-оптическому кабелю на удаленный компьютер по сети Ethernet. К контроллеру SPGC-5000A подключают одновременно до двух термостатов SPGC-5000C и до четырех SPGC-5000B.

Хроматографы могут быть закреплены на стене или на монтажных кронштейнах.

Хроматографы выпускаются во взрывозащищенном исполнении.

Количество и тип детекторов определяются при заказе.

Серийный номер и маркировка взрывозащиты наносятся на табличку (шильд), расположенную на боковой панели контроллера SPGC-5000A, а также на переднюю панель термостатов SPGC-5000B и SPGC-5000C методом лазерной печати. Формат серийного номера - буквенно-цифровой. Серийный номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру контроллера SPGC-5000A. Сведения о серийных номерах термостатов SPGC-5000В и SPGC-5000C, входящих в состав средства измерений, указываются в паспорте.

Пломбирование и нанесение знака поверки на хроматограф не предусмотрено.

Общий вид хроматографов представлен на рисунке 1.

Контроллер SPGC-5000А

Место размещения таблички (шильда)

Термостат SPGC-5000В

Термостат SPGC-5000C

Рисунок 1 - Общий вид хроматографов газовых промышленных SPGC 5000

Программное обеспечение

Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для хроматографов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью управляющей панели.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	V4.2.2.X*
* «Х» принимает любые цифровые значения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала, не более: - sTCD, В	Ы0^-4
- mTCD, В	Ы0^-4
- FID, В	Ы0^-4
- FPD, В	Ы0^-4
Предел детектирования, не более: - sTCD, mTCD по пропану (С3Н8), г/см³	140^-8
- mTCD по этилену (С2Н4), г/см³	140^-8
- FID по пропану (С3Н8), г/с	Ы0^-12
- FID по этилену (С2Н4), г/с	240^-12
- FPD по сероводороду (H2S), rS/с	240^-12
Предел допускаемого относительного среднеквадратического отклонения (СКО) выходного сигнала (площади пика), %: - sTCD, mTCD по пропану (С3Н8)	1
- mTCD по этилену (С2Н4)	1
- FID по пропану (С3Н8)	1
- FID по этилену (С2Н4)	1
- FPD по сероводороду (H2S)	1
Пределы допускаемого относительного изменения выходного сигнала за 48 часов непрерывной работы, %	± 3

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±1
Потребляемая мощность, Вт, не более	1600

Продолжение таблицы 3

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
SPGC-5000A
- ширина	600
- глубина	420
- высота	260
SPGC-5000B
- ширина	600
- глубина	420
- высота	610
SPGC-5000C
- ширина	600
- глубина	420
- высота	920
Масса, кг, не более:
SPGC-5000A	26
SPGC-5000B	75
SPGC-5000C	100
Условия эксплуатации:
- температура окружающей среды, °С	от 0 до +50
- относительная влажность (без конденсации), %, не более	90
- атмосферное давление, кПа	от 84 до 107
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP54
Маркировка взрывозащиты
SPGC-5000A	1Ex ib pyb IIB+H2 T4 Gb X
SPGC-5000B	1Ex db eb pyb IIB+H2
	T4...T2 Gb X
SPGC-5000C	1Ex db eb pyb IIB+H2
	T4...T2 Gb X
Выходные сигналы	4-20mA/Modbus TCP

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка до отказа, ч	30000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Хроматограф газовый промышленный	SPGC 5000	1 шт.
Контроллер	SPGC-5000A	по заказу
Термостаты	SPGC-5000B SPGC-5000C	по заказу по заказу

Продолжение таблицы 5

Наименование	Обозначение	Количество
Детекторы: по теплопроводности пламенно-ионизационный пламенно-фотометрический	sTCD, mTCD FID FPD	по заказу по заказу по заказу
Паспорт	-	1 экз.
Руководство по эксплуатации. Хроматографы газовые промышленные SPGC 5000	-	1 экз.

Сведения о методиках (методах) измерений

Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2315 от 31.12.2020 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»;

Стандарт предприятия Lanzhou Shihua Analytical Technology Co., Ltd, Китай.

Правообладатель

Lanzhou Shihua Analytical Technology Co., Ltd, Китай

Адрес: No.922, Fuqiang Road, Anning District, Lanzhou City, Gansu Province (Room 2106, 21/F, the First Building of Western Airport Group Lanzhou Aviation Base Project), China

Телефон:17318783882

E-mail: 13893108176@126.com

Web-сайт: www.lzshfx.com

Изготовитель

Lanzhou Shihua Analytical Technology Co., Ltd, Китай

Адрес: No.922, Fuqiang Road, Anning District, Lanzhou City, Gansu Province (Room 2106, 21/F, the First Building of Western Airport Group Lanzhou Aviation Base Project), China

Адрес места осуществления деятельности: High-tech Industrial Park, Baiyin District, Baiyin City (East of Zhisan Road, High-tech Zone), China

Телефон: 17318783882

E-mail: 13893108176@126.com

Web-сайт: www.lzshfx.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-37-29. Факс: +7 (495) 437-56-66

E-mail: info.ozrn@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ¹⁷ » еефеее 2026 г. № ⁷⁶⁹

Лист № 1

Всего листов 4

Регистрационный № 98308-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс программно-аппаратный ЭЛСАР-РМ-701

Назначение средства измерений

Комплекс программно-аппаратный ЭЛСАР-РМ-701 предназначен для измерений электрических сигналов от первичных преобразователей в виде силы постоянного электрического тока.

Описание средства измерений

Конструктивно комплекс программно-аппаратный ЭЛСАР-РМ-701 выполнен в виде металлического ящика, внутри которого размещены модуль центрального процессора, модули ввода-вывода аналоговых и дискретных сигналов, модули питания, релейные модули и колодки для подключения входных сигналов от первичных преобразователей и исполнительных устройств.

Принцип действия комплекса программно-аппаратного ЭЛСАР-РМ-701 основан на приеме сигналов, поступающих от различных первичных преобразователей, измерений и обработке их и выработке соответствующих запрограммированной задаче управляющих сигналов для исполнительных устройств.

К данному типу средства измерений относится комплекс программно-аппаратный ЭЛСАР-РМ-701 с заводским номером 0059 (далее - ПАК).

Нанесение знака поверки на ПАК не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом типографской печати на маркировочную табличку (рисунок 1), прикреплённую к металлическому ящику.

Общий вид средства измерений представлен на рисунке 2.

Рисунок 1 - Вид маркировочной таблички

Рисунок 2 - Общий вид средства измерений

Пломбирование средства измерений не предусмотрено.

Программное обеспечение

Программное обеспечение ПАК состоит из:

- программного обеспечения автоматизированного рабочего места (далее - АРМ);
- программного обеспечения панели резервного управления (далее - ПРУ);
- программного обеспечения программируемого логического контроллера (далее - ПЛК): базовое, системное и встроенное программное обеспечение ПЛК.

Программное обеспечения АРМ, программное обеспечение ПРУ выполняют функции диспетчеризации и отображения информации.

Базовое и системное программное обеспечение ПЛК выполняет функции управления контроллером и реализации алгоритмов управления.

Программное обеспечение АРМ, программное обеспечение ПРУ, базовое и системное программное обеспечение ПЛК относятся к автономной части программного обеспечения и не являются метрологически значимой частью программного обеспечения. Автономная часть программного обеспечения устанавливается на контроллер и АРМ оператора.

Встроенная (метрологическая значимая) часть программного обеспечения является фиксированной и может быть изменена только на предприятии изготовителя.

Уровень защиты программного обеспечения «высокий» в соответствии с рекомендацией Р 50.2.077-2014.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	RegulRTS
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Лист № 3 Всего листов 4 Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений силы постоянного электрического тока, мА	от 4 до 20
Пределы допускаемой приведенной (к диапазону) погрешности измерений силы постоянного тока, %	±0,1

аблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока частотой 50 Гц, В
- напряжение постоянного тока, В

230 (±10 %)

220 (±10 %)

Условия эксплуатации:

- температура окружающей среды, ^оС
- относительная влажность, %, не более

от +5 до +50

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации, паспорта, и табличку, прикреплённую к металлическому ящику (рисунок 1).

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Комплекс программно-аппаратный	ЭЛСАР-РМ-701	1 шт.
Руководство по эксплуатации	ЛСНР.421457.701 РЭ	1 экз.
Паспорт	ЛСНР.421457.701 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Подготовка ПАК ЭЛСАР-РМ-701 к использованию» руководства по эксплуатации ЛСНР.421457.701 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

ТУ 28.99.39-007-95646472-2025 «Комплекс программно-аппаратный ЭЛСАР-РМ-701 (ПАК ЭЛСАР-РМ-701). Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Комита Автоматизация»

(ООО «Комита Автоматизация»)

ИНН 7814815968

Юридический адрес: 194352, г. Санкт-Петербург, вн.тер.г. муниципальный округ Сергиевское, Аллея придорожная, д. 8 литера А, помещение 433

Телефон: +7 (812) 237-32-32

Web-сайт: www.comitagroup.spb.ru

E-mail: info@comitagroup.spb.ru

Изготовитель

Общество с ограниченной ответственностью «Комита Автоматизация»

(ООО «Комита Автоматизация»)

ИНН 7814815968

Адрес: 194352, г. Санкт-Петербург, вн.тер.г. муниципальный округ Сергиевское, Аллея придорожная, д. 8 литера А, помещение 433

Телефон: +7 (812) 237-32-32

Web-сайт: www.comitagroup.spb.ru

E-mail: info@comitagroup.spb.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной

метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г.Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » мфи 2026 г. № ⁷⁶⁹

Лист № 1 Регистрационный № 98309-26 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока GIF 30

Назначение средства измерений

Трансформаторы тока GIF 30 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы тока являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены в верхней части трансформаторов тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам выводов. Трансформаторы тока имеют одну вторичную обмотку. Выводы вторичной обмотки размещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой. которая пломбируется для предотвращения несанкционированного доступа. На крышке контактной коробки размещена маркировочная табличка с указанием технических данных трансформаторов тока. На основании трансформаторов тока имеется клемма для заземления.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К средствам измерений данного типа относятся трансформаторы тока GIF 30 зав. № 12/30794162, 12/30794163, 12/30794164, 12/30794165, 12/30794166, 12/30794167, 12/30794168, 12/30794169, 12/30794170, 12/30794171, 12/30794172, 12/30794173, 12/30794174, 12/30794175, 12/30794176, 12/30794177, 12/30794178, 12/30794179, 12/30794186, 12/30794187, 12/30794188, 12/30794189, 12/30794190, 12/30794191, 12/30794192, 12/30794193, 12/30794194.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом лазерной печати в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Место нанесения

заводского номера

Место пломбировки

В—г

пл

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1.1 - Метрологические характеристики

Наименование характеристики	Значение для заводских номеров
Наименование характеристики	12/30794186, 12/30794187, 12/30794188	12/30794189, 12/30794190, 12/30794191, 12/30794192, 12/30794193, 12/30794194
Наибольшее рабочее напряжение, кВ	40,5	40,5
Номинальный первичный ток 11ном, А	100	150
Номинальный вторичный ток Ъном, А	5	5
Номинальная частота Гном, Гц	50	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,2S	0,2S
Номинальная вторичная нагрузка (с коэфф. мощности cos ф = 0,8), В^А	30	30

Таблица 1.2 - Метрологические характеристики

Наименование характеристики	Значение для заводских номеров
Наименование характеристики	12/30794171, 12/30794172, 12/30794173, 12/30794174, 12/30794175, 12/30794176, 12/30794177, 12/30794178, 12/30794179	12/30794162, 12/30794163, 12/30794164, 12/30794165, 12/30794166, 12/30794167, 12/30794168, 12/30794169, 12/30794170
Наибольшее рабочее напряжение, кВ	40,5	40,5
Номинальный первичный ток 11ном, А	200	400
Номинальный вторичный ток Ъном, А	5	5
Номинальная частота Гном, Гц	50	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,2S	0,2S
Номинальная вторичная нагрузка (с коэфф. мощности cos ф = 0,8), В^А	30	30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +45

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	GIF 30	1 шт.
Паспорт	GIF 30	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.

Правообладатель

Фирма «RITZ Instrument Transformers GmbH», Германия

Адрес: Bergener Ring 65/67, D-01458 Ottendorf-Okrilla, Germany

Web-сайт: www.ritz-international.com

Изготовитель

Фирма «RITZ Instrument Transformers GmbH», Германия

Адрес: Bergener Ring 65/67, D-01458 Ottendorf-Okrilla, Germany

Web-cайт: www.ritz-international.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ЯП » апреля 2026 Г. № Я69

Лист № 1 Регистрационный № 98310-26 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения GE24S

Назначение средства измерений

Трансформаторы напряжения GE24S (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы напряжения заземляемые, выполнены в виде опорной конструкции. Трансформаторы содержат магнитопроводы, первичную и вторичную обмотки. Каждая вторичная обмотка размещена на своем магнитопроводе. Измерительная обмотка предназначена для подключения приборов измерения и учета электроэнергии, защитная обмотка - для подключения автоматики, сигнализации и управления. Трансформаторы предназначены для установки внутри помещения, с литой изоляцией, выполненной из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы вторичных обмоток помещены в клеммную колодку на основании трансформатора. На основании имеются отверстия для крепления трансформатора и клемма заземления. Клеммная колодка вторичных выводов снабжена изоляционной пломбируемой крышкой. На корпусе трансформатора размещена маркировочная табличка с указанием основных характеристик.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

К средствам измерений данного типа относятся трансформаторы напряжения модификации GE24SRS зав. № 07/35130107731, 07/35130107733, 07/35130107734, 07/35130107736, 07/35130108274, 07/36190107815, 07/36190107817, 07/36190107825, 07/36190107829, 07/36190107831, 07/36190108399 и модификации GE24S зав. № 08/30477575.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1.1 - Метрологические характеристики трансформаторов напряжения GE24SRS

Наименование характеристики	Значение для заводских номеров
Наименование характеристики	07/35130107731, 07/35130107733, 07/35130107734, 07/35130107736, 07/35130108274, 07/36190107815, 07/36190107817, 07/36190107825, 07/36190107829, 07/36190107831, 07/36190108399
Номинальное напряжение первичной обмотки и1ном, кВ	20/\3
Номинальное напряжение и2ном, В основной вторичной обмотки a-n	100/V3
дополнительной вторичной обмотки da-dn	100/3
Номинальная частота Гном, Гц	50
Класс точности по ГОСТ 1983 основной вторичной обмотки a-n	0,5
дополнительной вторичной обмотки da-dn	3Р
Номинальная мощность, В’А основной вторичной обмотки a-n	120
дополнительной вторичной обмотки da-dn	100

Таблица 1.2 - Метрологические характеристики трансформатора напряжения GE24S

Наименование характеристики	Значение для заводского номера
Наименование характеристики	08/30477575
Номинальное напряжение первичной обмотки ^ном, кВ	20/\3
Номинальное напряжение ^ном, В основной вторичной обмотки a-х	100/V3
дополнительной вторичной обмотки aд-хд	100/3
Номинальная частота Гном, Гц	50
Класс точности по ГОСТ 1983 основной вторичной обмотки a-х	0,5
дополнительной вторичной обмотки aд-хд	3Р
Номинальная мощность, В’А основной вторичной обмотки a-х	100
дополнительной вторичной обмотки aд-хд	20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °C

от -45 до +55

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

GE24S;

GE24SRS

1 шт.

Паспорт

GE24S;

GE24SRS

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.

Правообладатель

Фирма «RITZ Messwandler Dresden GmbH», Германия

Адрес: Bergener Ring 65/67, D-01458 Ottendorf-Okrilla, Germany

Изготовитель

Фирма «RITZ Messwandler Dresden GmbH», Германия

Адрес: Bergener Ring 65/67, D-01458 Ottendorf-Okrilla, Germany

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310639

Лист № 1 Регистрационный № 98311-26 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Курская ТЭЦ-1, ГРУ 6 кВ 1 сек., яч. № 1, Ф. 601 филиала АО «РИР Энерго» - «Курская генерация» (ООО «Союзтекстиль-СТ») (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
