Приказ Росстандарта №2337 от 31.12.2020

№2337 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 221225
Об утверждении типа средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 2337 от 31.12.2020

2020 год
месяц December

7205 Kb

Файлов: 10 шт.

ЗАГРУЗИТЬ ПРИКАЗ

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2337

Сведения

о типах средств измерений

№ п/п

Типы средств измерений

Изготовитель средства измерения

Рег. номер

Методика поверки средств измерений

Интервал между поверками средств измерений

Приложение

(Описание типа)

Система измерительная автоматизированной системы управления технологическим процессом котла № 2 паровоздуходувной станции АО "ЕВРАЗ

ЗСМК"

Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК"), г. Новокузнецк, Кемеровская обл.

80449-20

МП ИЦ289-20

1 год

Приложение №1

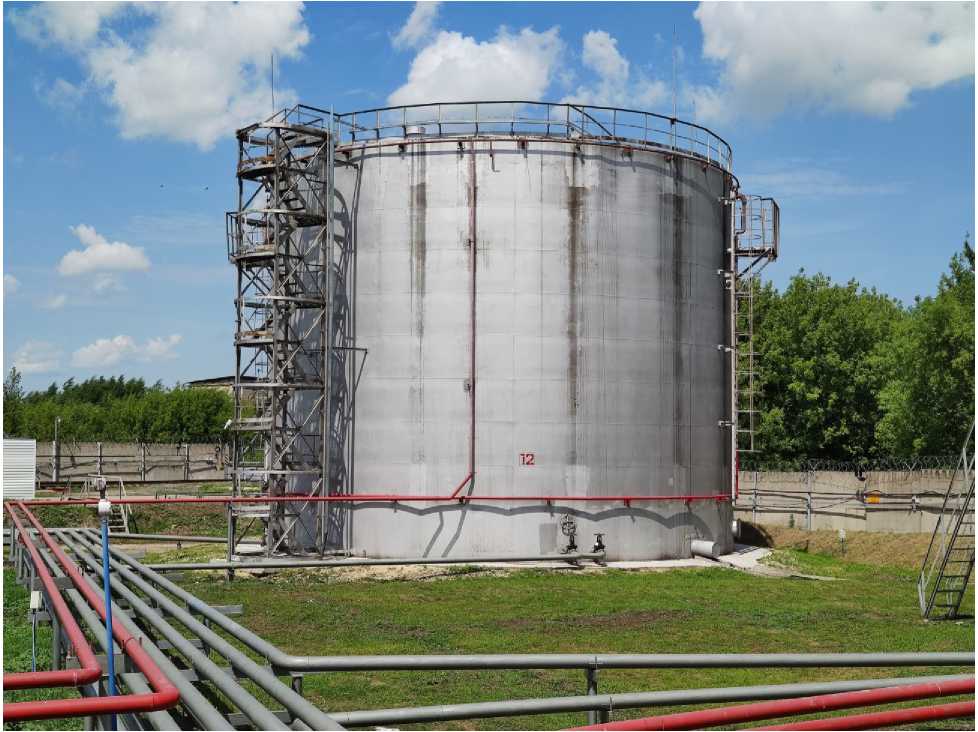

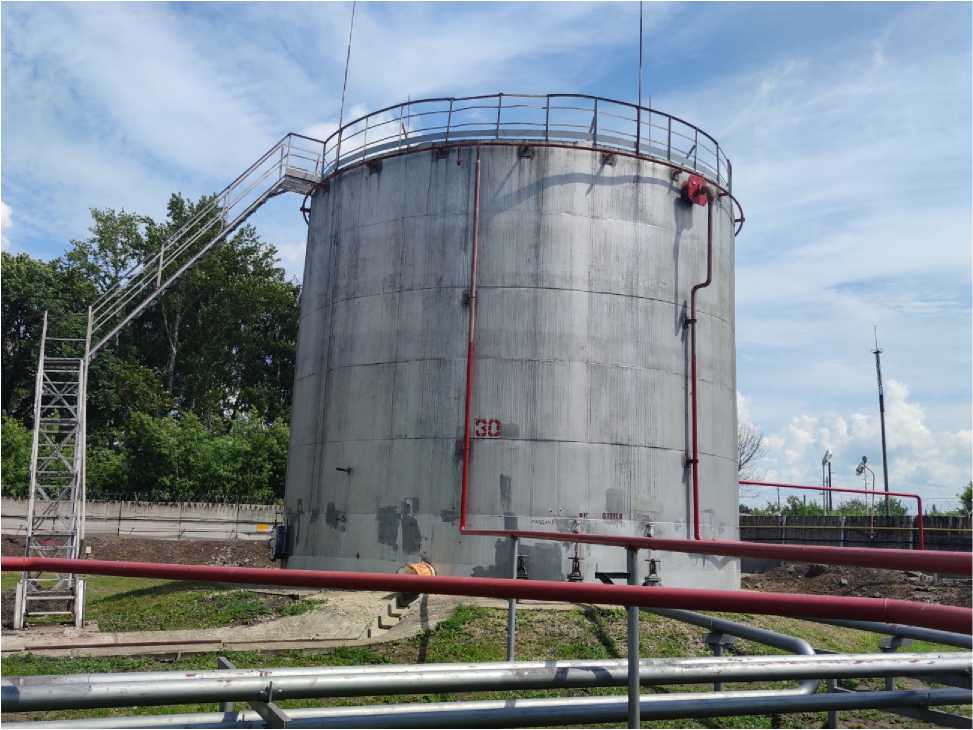

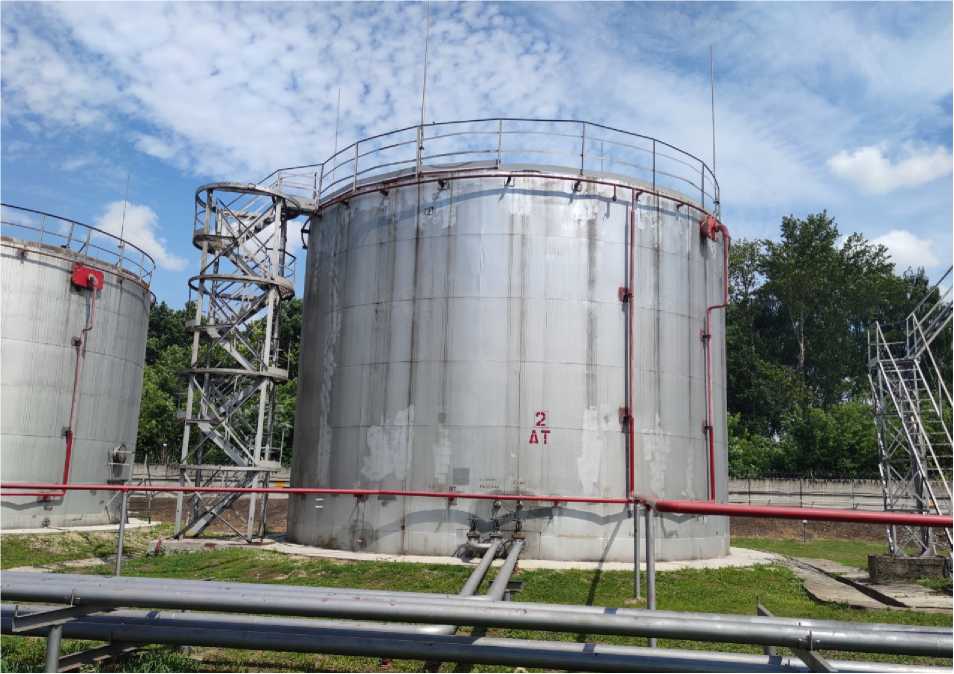

2.	Резервуары вертикальные стальные цилиндрические РВС-2000, РВС-1000, РВС- 700	Ростовский котельномеханический завод, г. Ростов-на-Дону	80509-20	ГОСТ 8.570-2000	5 лет	Приложение №2
3.	Уровнемеры волноводные радарные Eclipse 700	"Magnetrol International n.v.", Бельгия; "Magnetrol International Inc.", США	80510-20	МП-192/06-2020	3 года	Приложение №3

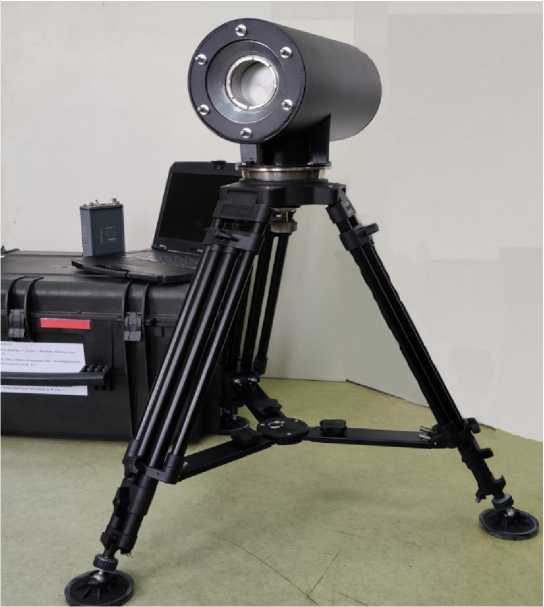

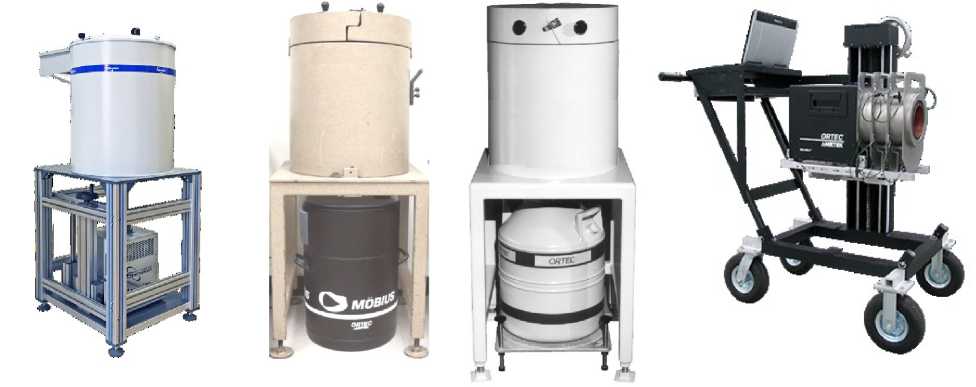

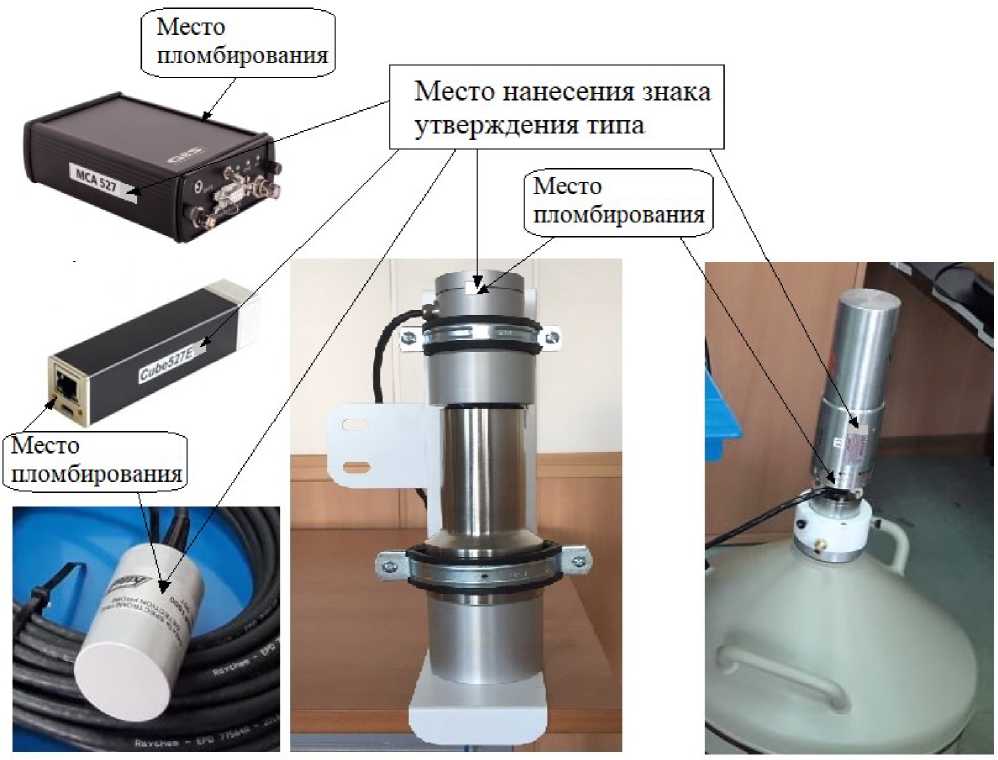

4.	Установки спектрометрические рентгеновского и гамма-излучения СЕГР-МСА527	Общество с ограниченной ответственностью "Научноисследовательский центр "ЛСРМ" (ООО "НИЦ "ЛСРМ"), г. Москва, г. Зеленоград	80511-20	ЛСРН.414411.005 МП	1 год	Приложение №4
5.	Хроматографы жидкостные ExionLC	Фирма "SCIEX CORPORATION", Сингапур	80512-20	МП 63-241-2020	1 год	Приложение №5

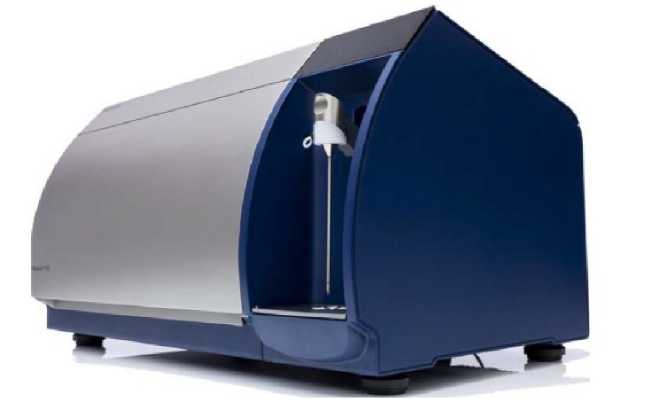

6.	Анализаторы молока и молочных продуктов MilkoScan FT3	Фирма "FOSS Analytical A/S", Дания	80513-20	МП 64-241-2020	1 год	Приложение №6

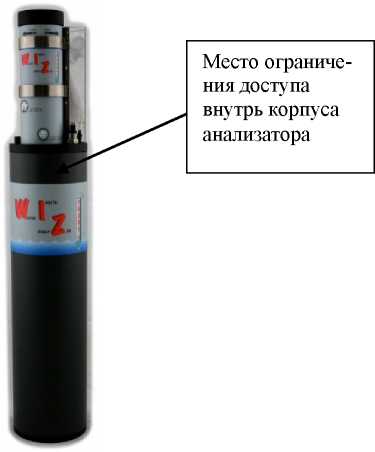

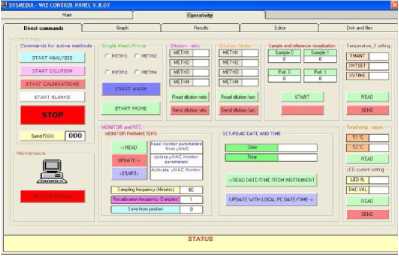

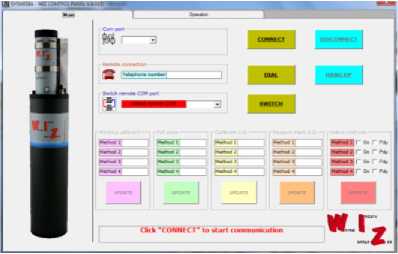

7.	Анализаторы воды автоматические WIZ	Фирма "SYSTEA S.p.A.", Италия	80514-20	МП-242-2341-2020	1 год	Приложение №7
8.	Спектрометры рентгеновские флуоресцентные SPECTRO MIDEX	Фирма "Spectro Analytical Instruments GmbH", Германия	80515-20	МП 99-241-2020	1 год	Приложение №8

9.	Системы контроля и измерения данных (СКИД)	Общество с ограниченной ответственностью Производственная Компания "Таубер" (ООО ПК "Таубер"), г. Москва	80516-20	МЦКЛ.0292.МП	2 года	Приложение №9
10.	Анализаторы рентгенофлуоресцент ные энергодисперсионные модернизированные АДК ПРИЗМА-М	Общество с ограниченной ответственностью "Южполиметалл-Холдинг" (ООО "ЮПХ"), г. Москва	80517-20	РТ-МП-7623-448- 2020	1 год	Приложение №10

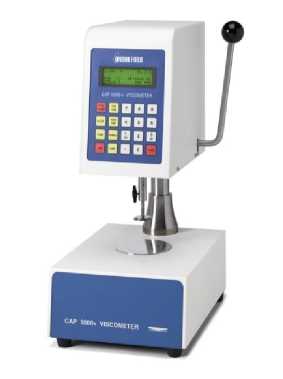

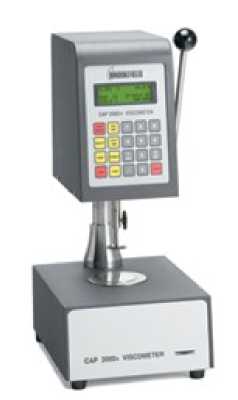

11.	Вискозиметры Брукфильда САР	Фирма "AMETEK Brookfield", США	80518-20	МП 2302-0130 2020	1 год	Приложение №11
12.	Термометры цифровые RGK моделей СТ-11, СТ-12	Фирма "UNI TREND TECHNOLOGY (CHINA) CO., LTD", Китай	80519-20	МП 207-030-2020	1 год	Приложение №12
13.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Квадра" (филиал ПАО "Квадра" -"Белгородская генерация")	Публичное акционерное общество "Квадра -Генерирующая компания" (ПАО "Квадра"), филиал ПАО "Квадра" "Белгородская генерация", г. Белгород	80520-20	МП-04-06/08-2020	4 года	Приложение №13

Приложение № 3 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2337

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры волноводные радарные Eclipse 700

Назначение средства измерений

Уровнемеры волноводные радарные Eclipse 700 (далее по тексту - уровнемеры) предназначены для измерений уровня жидких сред и уровня раздела сред жидкостей.

Описание средства измерений

Принцип работы уровнемеров основан на измерении времени распространения электромагнитного импульса между излучением и приемом обратного импульса, отраженного от поверхности измеряемой среды или границы раздела измеряемых сред, переводе его в расстояние и дальнейшем преобразовании в выходной аналоговый сигнал силы постоянного тока и выходной цифровой сигнал.

Уровнемеры состоят из электронного блока и зонда, которые соединены между собой.

Электронный блок включает в себя:

- съёмный жидкокристаллический (далее по тексту - ЖК) дисплей (при наличии), отображающий измеренные величины, обеспечивающий навигацию по меню и отображение эхо-кривой. ЖК-дисплей объединён с клавиатурой, позволяющей проводить настройку и диагностику уровнемеров;
- разъемы для подсоединения проводных интерфейсов передачи данных в виде аналогового сигнала силы постоянного тока с коммуникацией по протоколам HART;
- микроконтроллер с электронным преобразователем, выполняющим измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды, и по рассчитанному уровню вычисляющего объём среды (при наличии градуировочной таблицы).

Встроенное программное обеспечение (далее по тексту - ПО) уровнемеров подавляет и игнорирует ложные эхо-сигналы путём переменного распределения порогового значения по длине зонда, информирует о росте налипания (необходимости прочистки зонда) путем отслеживания роста во времени величины ложного сигнала, компенсирует замедления распространения волн в условиях пара по заданному значению диэлектрической проницаемости, совершает самодиагностику (информирует о низком напряжении, слабом эхо-сигнале, необходимости настройки аналогового выхода и т.д.). Для настройки и обслуживания уровнемеров по протоколу HART c персонального компьютера используется внешнее ПО «PACTware».

Зонды конструктивно подразделяются на 3 три вида: коаксиальные, одностержневые жесткие, однотросовые гибкие.

Зонды выпускаются в модификациях 7zF, 7z1, 7zT, 7zP, которые отличаются различными условиями эксплуатации, диапазонами измерений, классами точности и конструкциями зондов.

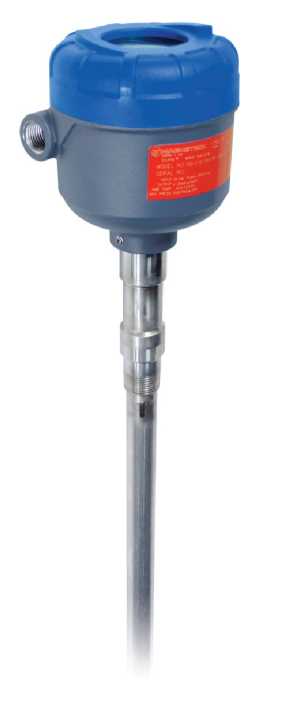

Общий вид уровнемеров и варианты зондов представлены на рисунке 1. Пломбирование уровнемеров не предусмотрено.

Приказ Росстандарта №2337 от 31.12.2020, https://oei-analitika.ru

а) общий вид электронного блока уровнемеров

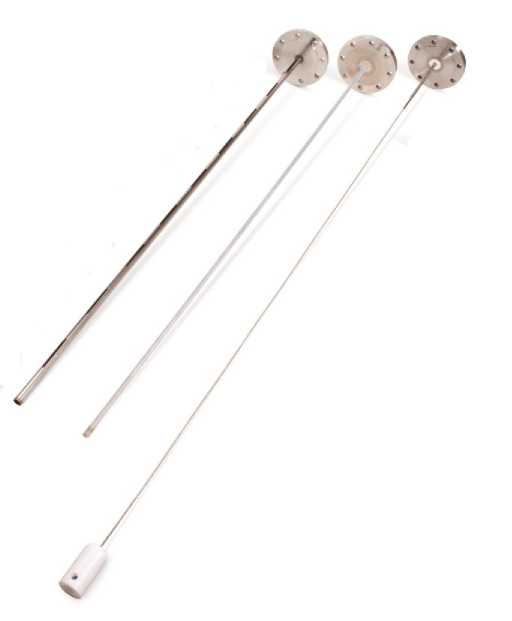

б) общий вид зондов уровнемеров

Рисунок 1 - Общий вид уровнемеров

Лист № 3 Всего листов 6 Программное обеспечение

Уровнемеры содержат встроенное ПО и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает:

- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на жидкокристаллическом дисплее;
- измерение расстояния до верхнего уровня жидких и сыпучих сред и до границы раздела сред жидкостей, вычисление объема емкости по заранее введенным характеристикам;
- формирование выходного аналогового сигнала силы постоянного тока и выходного цифрового сигналов;
- настройку и диагностику аппаратной части уровнемеров.

Метрологические коэффициенты и заводские параметры защищены от несанкционированного доступа с помощью паролей.

Уровнемеры обеспечивают идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО.

Идентификационные данные встроенного ПО уровнемеров представлены в таблице 1. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MODEL 700 HT
Номер версии (идентификационный номер) ПО	не ниже 1.1fA

Метрологические и технические характеристики

Основные метрологические и технические характеристики уровнемеров приведены в таблицах 2-3.

Таблица 2 - Основные метрологические характеристики уровнемеров

Наименование характеристики	Значение
Диапазоны длин изготавливаемых зондов L в зависимости от модификаций уровнемеров и конструкции зонда, мм: - уровнемеры модификаций 7zP с коаксиальным зондом; - уровнемеры модификаций 7zT с коаксиальным зондом; - уровнемеры модификаций 7zF с одностержневым жестким зондом; - уровнемеры модификаций 7z1 с однотросовым гибким зондом.	от 300 до 6100 от 300 до 6100 от 600 до 6100 от 1000 до 30000
Диапазон измерений уровня, в зависимости от модификаций уровнемеров, мм: - уровнемеры модификаций 7zP c коаксиальным зондом; - уровнемеры модификаций 7zT с коаксиальным зондом; - уровнемеры модификаций 7zF с одностержневым жестким зондом; - уровнемеры модификаций 7z1 с однотросовым гибким зондом.	от 0* до L от 0* до L от 0* до L-100 от 0* до L-100
Диапазон измерений уровня границы раздела сред жидкостей, в зависимости от модификаций уровнемеров, мм: - уровнемеры модификаций 7zP c коаксиальным зондом; - уровнемеры модификаций 7zT с коаксиальным зондом; - уровнемеры модификаций 7zF с одностержневым жестким зондом; - уровнемеры модификаций 7z1 с однотросовым гибким зондом.	от 50* до L-50 от 50* до L-50 от 50* до L-150 от 50* до L-150

продолжение таблицы 2

Пределы допускаемой основной абсолютной погрешности измерений и преобразований уровня жидких и сыпучих сред, мм

±2

Пределы допускаемой основной абсолютной погрешности измерений границы раздела жидких сред, мм

±10

Примечание *

нижнее значение диапазона измерений определяется конструктивным исполнением зонда

Таблица 3 - Основные технические характеристики уровнемеров

Диапазон температур измеряемой среды, в зависимости от модификаций уровнемеров, °С: - уровнемеры модификаций 7zP с коаксиальным зондом; - уровнемеры модификаций 7zT с коаксиальным зондом; - уровнемеры модификаций 7zF с одностержневым жестким зондом; - уровнемеры модификаций 7z1 с однотросовым гибким зондом.	от -196 до +200 от -40 до +200 от -40 до +200 от -40 до +200
Максимальное рабочее избыточное давление измеряемой среды, в зависимости от модификации уровнемера, МПа: - уровнемеры модификаций 7zP с коаксиальным зондом; - уровнемеры модификаций 7zT с коаксиальным зондом; - уровнемеры модификаций 7zF с одностержневым жестким зондом; - уровнемеры модификаций 7z1 с однотросовым гибким зондом.	43,1 7 7 7
Выходной аналоговый сигнал силы постоянного тока, мА	от 4 до 20
Выходной цифровой сигнал	HART
Напряжение питания постоянного тока, В	от 11 до 36
Потребляемая мощность, Вт, не более	1
Масса электронного блока уровнемеров, кг, не более	1,8
Габаритные размеры электронного блока уровнемеров (высота^хширина^хглубина), мм, не более	137х123х116
Нормальные условия измерений: - температура окружающего воздуха, °С; - относительная влажность окружающего воздуха, %.	от +15 до +25 до 80
Рабочие условия измерений: - температура окружающего воздуха, °С; - относительная влажности окружающего воздуха (без конденсации), %.	от -60 до +80* от 0 до 99
Средний срок службы, лет, не менее	25
Средняя наработка на отказ, ч, не менее	900 000
Маркировка взрывозащиты	II 1 G Ex ia IIC T4 Ga
Степень защиты электронного блока по ГОСТ 14254-2015	IP 67
Примечание * - при температуре ниже минус 20 °C и выше плюс 70 °C показания на ЖК-дисплее датчика могут быть трудноразличимы, скорость обновления показаний снижается.

Знак утверждения типа

наносится на наклейку, закрепленную на корпусе уровнемеров методом типографским способом и на титульный лист руководства по эксплуатации типографским способом.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Уровнемер волноводный радарный	Eclipse 700	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП 192/06-2020	1 экз.
Комплект монтажных частей*	-	1 шт.
Примечание *- поставляется по заказу

Поверка

осуществляется по документу МП-192/06-2020 «Уровнемеры волноводные радарные Eclipse 700. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 24.08.2020 г.

Основные средства поверки:

- установка уровнемерная соответствующая рабочему эталону 3 разряда в соответствии с приказом Росстандарта от 30.12.2019 г. №3459 (часть 1), диапазон воспроизведений единицы длины от 0 до 30 м, пределы допускаемой абсолютной погрешности ±0,65 мм;
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- рулетка измерительная металлическая с лотом соответствующей рабочему эталону 2 разряда в соответствии с приказом Росстандарта от 30.12.2019 г. №3459 (часть 1), диапазон воспроизведений единицы длины от 0 до 30 м, пределы допускаемой абсолютной погрешности ± (0,30+0,15-(L-1)), мм;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке уровнемера.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к уровнемерам волноводным радарным Eclipse 700

Приказ Росстандарта от 30.12.2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

Техническая документация Magnetrol International n.v., Бельгия

Изготовитель

«Magnetrol International n.v.», Бельгия

Адрес: Heikensstraaat 6, B-9240, Zele, Belgium

Web-сайт: www.magnetrol.com

E-mail: info@magnetrol.be

«Magnetrol International Inc.», США

Адрес: 705 Enterprise Street Aurora, Illinois 60504-8149 USA

Web-сайт: www.magnetrol.com

E-mail: info@magnetrol.be

Лист № 6 Всего листов 6 Заявитель

Представительство компании с ограниченной ответственностью «Магнетрол Интернэшнл»

ИНН: 9909323340

Адрес: 190013, Россия, г. Санкт-Петербург, ул. Рузовская д. 8 Б, офис 400А Телефон (факс): +7 812 320 70 87

Web-сайт: www.magnetrol.ru

e-mail: info@magnetrol.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

Приложение № 5 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2337

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы жидкостные ExionLC

Назначение средства измерений

Хроматографы жидкостные ExionLC (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав анализируемых проб природных и искусственных объектов методами жидкостной хроматографии по аттестованным методикам.

Описание средства измерений

Принцип действия хроматографов основан на разделении компонентов пробы при прохождении через хроматографическую колонку в непрерывном потоке подвижной фазы с последующим детектированием.

Хроматографы выпускаются в двух модификациях ExionLC AC и ExionLC AD, различающихся конструкцией и техническими характеристиками и реализующие метод высокоэффективной жидкостной хроматографии.

Конструкционно хроматографы состоят из блоков подготовки и подачи подвижной фазы, блока подготовки и ввода образцов, блока термостатирования хроматографических колонок и детекторов (одного или нескольких), управляющего работой хроматографа системного контроллера и блока с программным обеспечением для обработки данных.

В модификации ExionLC AC используются насосы и автоинжектор с максимальным давлением в системе 660 бар. В модификации ExionLC AD используются насосы и автоинжектор с максимальным давлением 1300 бар. Оба хроматографа могут быть оснащены как термостатом на элементах Пельтье на 2 колонки с максимальной температурой термостатируемого отделения 150^оС, так и воздушным термостатом на 6 колонок с максимальной температурой термостатируемого отделения 85^оС.

В качестве детекторов применяются следующие: спектрофотометрический ExionLC UV Detector (для длин волн от 190 до 900 нм), детектор на диодной матрице ExionLC PDA Detector, масс-спектрометрические детекторы API3200, Triple QuadXX00, Triple QuadXX00+, QTRAPXX00 и QTRAPXX00+. В масс-спектрометрических детекторах могут использоваться следующие источники ионов: OptiFlow, Turbo V, IonDrive, Duo Spray, Digital Pico View, NanoSpray I, NanoSpray II, NanoSpray III, Photospray, Thermal Extraction Ion Sources (TEIS) производства фирмы Mass Spec Analytical, а также имеют техническую возможность для прямого сопряжения с газовым хроматографом посредством интерфейса SICRIT-MS производства фирмы «Plasmion GmbH» (Германия).

Хроматографы совместимы с детекторами на диодной матрице SPD-M30A, SPD-20A, и спектрофотометрическими детекторами SPD-20AV, SPD-M20A, а также с флуоресцентными детекторами RF-20A и RF-20Axs производства фирмы «Shimadzu Corporation» (Япония).

Хроматографы могут быть дополнительно оснащены дегазаторами, дозаторами, блоком автоматической смены планшетов, поддонами для размещения растворителей, термостатом для хроматографических колонок, одним или несколькими кранами для переключения колонок, коллектором фракций.

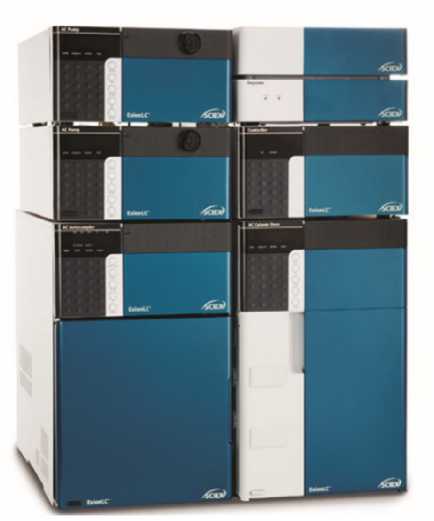

Общий вид хроматографов ExionLC AC и ExionLC AD представлен на рисунке 1.

Рисунок 1 - Общий вид хроматографов жидкостных ExionLC AC (слева) и ExionLC AD (справа) Пломбирование хроматографов не предусмотрено.

Программное обеспечение

Хроматографы оснащены программным обеспечением Analyst или SCIEX OS (далее -ПО), предназначенным для установки на персональный компьютер. ПО позволяет полностью автоматизировать выполнение анализа и осуществляет следующие функции: автоматическая настройка хроматографов, установка и контроль режимных параметров, регистрация выходных сигналов, построение и хранение градуировочных характеристик, обработка данных, включая идентификацию веществ и оформление протоколов c результатами анализа.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Analyst	SCIEX OS
Номер версии (идентификационный номер) ПО	1.6 и выше	1.4 и выше
Цифровой идентификатор ПО	-	-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для хроматографов с детекторами
Наименование характеристики	API320 0 QTRAP 3200	Triple Quad 3500	Triple Quad 4500 QTRA P 4500	Triple Quad 5500+/ QTRAP 5500+	Triple Quad 6500+/ QTRAP 6500+	ExionLC UV	ExionLC PDA
Диапазон измерений массовых чисел, а.е.м.	5-2000			5-1250	5-2000	-	-
Спектральный диапазон, нм	-			-	-	190-900	190-700
Отношение сигнал/шум*, не менее	400:1	3000:1	5000:1	40000:1	100000:1	-	-
Предел детектирования*, г/см³	-	-	-	-	-	3,0-10^-10
Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала*, %: - по площади; - по времени удерживания	7,0 1,0					5,0 1,0
Предел допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы*, %: - по площади; - по времени удерживания	7,0 1,0					5,0 1,0
Уровень флуктуационных шумов нулевого сигнала (250 нм), Б, не более						2,5-10^-6	2,0-10^-6
Дрейф нулевого сигнала (250 нм), Б/ч, не более, при флуктуации температуры окружающей среды - менее ±2°С - от ±2°С до ±2,5°С						1,0 - 10^-4 3,0-10^-4	5,0-10^-4 1,5 - 10^-3

Примечание к таблице - Метрологические характеристики, отмеченные знаком *, установлены для хроматографов с масс-спектрометрическими детекторами в режиме положительной ионизации электрораспылением при инжекции 500 пг кофеина;

для хроматографов со спектрофотометрическими детекторами и детекторами на диодной матрице - при инжекции 50 нг кофеина.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для хроматографов с детекторами
Наименование характеристики	API3200 QTRAP 3200	Triple Quad 3500, Triple Quad 4500, QTRAP 4500, Triple Quad 5500+/ QTRAP 5500+, Triple Quad 6500+/ QTRAP 6500+	ExionLC PDA	ExionLC UV
Потребляемая мощность, В •А	5200	3400	150	160
Масса, кг, не более	113	130	12	13
Габаритные размеры, мм, не более
- длина	680	590	260	260
- ширина	500	790	500	460
- высота	1060	790	140	140
Условия эксплуатации
- температура окружающей среды, °С		от 15 до 30
Средний срок службы, лет	15

Знак утверждения типа

наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель системного контроллера, а в случае его отсутствия на масс-спектрометрический детектор, в виде наклейки.

Комплектность средства измерений

Наименование	Обозначение	Количество
Хроматографы жидкостные	ExionLC AC и ExionLC AD	1 шт.
Детектор*	ExionLC UV Detector, ExionLC PDA Detector API3200, Triple Quad 3500/4500/5500+/6500+ и QTRAP 3200/4500/5500+/6500+.	1 шт.
Насосы**	ExionLC AD Pump, ExionLC AC Pump, ExionLC HPLC Pump	1 шт.
Автоинжекторы**	ExionLC AC Autosampler; ExionLC AD Autosampler, ExionLC AD Multiplate Autosampler	1 шт.
Термостаты колонок**	ExionLC AC Column Oven, ExionLC AD Column Oven.	1 шт.
Контроллеры	ExionLC Controller, ExionLC CBM-Lite	1 шт.
Коллектор фракций**	FRC-10A.	1 шт.
Краны переключения колонок**	ExionLC Solvent Valve, FCV-12AH/FCV-12Ahi (инертная версия)/FCV- 14AH/FCV- 14AHi (инертная версия)/FCV-20AH2/FCV-20AH6/ FCV-3, 6AH/FCV-34AH/FCV-32AH/FCV nano	1 шт.
Дегазаторы**	ExionLC Degasser	1 шт.
Блок автоматической смены планшетов**	ExionLC Rack Changer	1 шт.
Ручные инжекторы**	Rheodyne	1 шт.
Программное обеспечение	«Analyst» и/или «SCIEX OS»	1 экз.
Руководство по эксплуатации		1 экз.
Методика поверки	МП 63-241-2020	1 экз.
Примечания к таблице Модель детектора в соответствии с заказом *Позиции поставляются по дополнительному заказу

Поверка

осуществляется по документу МП 63-241-2020 «ГСИ. Хроматографы жидкостные ExionLC. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 03.09.2020 г.

Основные средства поверки:

- весы неавтоматического действия I (специального) класса точности с действительной ценой деления 0,1 мг по ГОСТ OIML R 76-1;
- пипетки 1-1-2-1 (10) по ГОСТ 29227;
- колбы мерные 2-100 (1000)-2 по ГОСТ 1770;
- кофеин фармакопейный по ФС.2.1.0116.18, содержание основного вещества не менее 98,5 %.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным ExionLC

Техническая документация фирмы «SCIEX CORPORATION», Сингапур

Изготовитель

Фирма «SCIEX CORPORATION», Сингапур

Адрес: 33 Marsiling Ind Estate Road 3 № 04-06, Singapore, 739256

Web-сайт: https://sciex.com/

Заявитель

Общество с ограниченной ответственностью «Альгимед» (ООО «Альгимед») Адрес: 121596, г. Москва, ул. Говорова, дом 16, строение 6, комната 7, 14

ИНН 7731413863

Телефон: + 7 499 758 08 75 , + 7 499 682 61 09

Web-сайт: https://algimed.com/

Е-mail: mail@algimed.ru

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39

Web-сайт: http://www.uniim.ru, е-mail: uniim@uniim.ru

Регистрационный номер RA.RU. 311373 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

Приложение № 6 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2337

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы молока и молочных продуктов MilkoScan FT3

Назначение средства измерений

Анализаторы молока и молочных продуктов MilkoScan FT3 (далее - анализаторы) предназначены для измерений показателей состава (массовой доли жира, белка, лактозы, галактозы, лимонной кислоты и сухого вещества) молока, молочной и соковой продукции и свойств (титруемой кислотности, плотности, точки замерзания) молока и молочной продукции.

Описание средства измерений

Принцип действия анализаторов построен на основе инфракрасного Фурье-спектрометра со сканирующим интерферометром Майкельсона, на измерении интенсивности ИК излучения, прошедшего через исследуемый образец молока или молочного или сокового продукта.

Анализатор выполнен в виде моноблока, на передней панели которого расположен отсек для размещения реагентов и устройство для ввода проб.

Подача образца на анализ выполняется автоматически, промывка системы подачи и отвода образца предусмотрена автоматическая и с команды оператора. Объем пробы образца, необходимый для проведения анализа, составляет от 50 до 100 мл.

Анализатор управляется с внешнего компьютера, а также оснащен интерфейсами RS 232, Ethernet для передачи данных на внешние периферийные устройства.

Анализатор оснащен системой очистки после анализа, моющий раствор помещается в отсек прибора для реагентов. На задней панели анализатора расположен разъем для подключения датчика уровня отходов.

Общий вид анализатора представлен на рисунке 1.

Рисунок 1 - Общий вид анализатора

Пломбировка анализаторов не предусмотрена.

Программное обеспечение

В комплект анализатора входит специализированное программное обеспечение (далее - ПО), устанавливаемое на персональный компьютер.

Основные функции ПО: обработка данных спектров поглощения исследуемых проб при проведении измерений, построение и хранение градуировочных характеристик (в том числе градуировочных характеристик фирмы-изготовителя), расчет показателей состава и свойств молока, молочной и соковой продукции, проведение самодиагностики прибора, ведение архива полученной измерительной информации.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные	Значение
Идентификационное наименование ПО	MilkoScan FT3 Nova
Номер версии (идентификационный номер) ПО	не ниже 8.14.0.000
Цифровой идентификатор ПО	-

Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазоны измерений массовой доли компонентов молока, молочной и соковой продукции, %:
- жир	от 0,0 до 60
- белок	от 0,0 до 15
- лактоза	от 0,0 до 25
- галактоза	от 0,0 до 10
- лимонная кислота	от 0,0 до 0,3
- сухого вещества	от 0,0 до 60
Пределы допускаемой абсолютной погрешности измерений массовой доли компонентов молока, молочной и соковой продукции %:
-жир	±0,12
-белок	±0,15
-лактоза	±0,25
- галактоза	±0,12
- лимонная кислота	±0,05
- сухого вещества	±0,35
Диапазоны измерений свойств молока, молочной и соковой продукции:
- точки замерзания молока, °С:	от - 0,55 до - 0,45
- титруемой кислотности, °Т;	от 13 до 22
- плотности, кг/м³.	от 1025 до 1037
Пределы допускаемой абсолютной погрешности измерений свойств молока, молочной и соковой продукции:
- точки замерзания молока, °С;	±0,02
- титруемой кислотности, °Т;	±2,5
- плотности, кг/м³.	±1,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
- длина	750
- ширина	450
- высота	408
Масса, кг, не более	43
Параметры электрического питания:
- напряжение переменного тока, В	220 ± 22
- частота переменного тока, Гц	50/60
Потребляемая мощность, В^А, не более	300
Условия эксплуатации: - температура окружающей среды, °С	от +5 до +35
Средний срок службы, лет	8

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Анализатор молока и молочных продуктов	MilkoScan FT3	1 шт.
Емкости для воды и очистной жидкости	-	2 шт.
Комплект инструментов для технического обслуживания	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП 64-241-2020	1 экз.

Поверка

осуществляется по документу МП 64-241-2020 «ГСИ. Анализаторы молока и молочных продуктов MilkoScan FT3. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 22.09.2020 г.

Основные средства поверки:

- стандартные образцы состава молочных продуктов ГСО 11504-2020/11505-2020 (массовая доля жира от 0,5 до 42 %, абс. погрешность ± 0,06 %; массовая доля белка от 1,50 до 3,60 %, абс. погрешность ±0,06 %; массовая доля сухих веществ от 8,0 до 55 %, абс. погрешность ±0,1 %; массовая доля лактозы от 3,00 до 8,00 %, абс. погрешность ± 0,08 %);

- титратор автоматический серии Excellence, диапазон измерений массовой доли веществ в пробе в режиме титрования с точкой эквивалентности или до заданного потенциала от 0,0001 до 100 %, отн. погрешность ±3 % (регистрационный номер в Федеральном информационном фонде 65147-16);
- весы лабораторные I (специального) класса точности по ГОСТ OIML R 76-1 с абс. погрешностью ±0,5 мг (регистрационный номер в Федеральном информационном фонде 28158-04).

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений анализаторы применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к анализаторам молока и молочных продуктов MilkoScan FT3.

Техническая документация фирмы «FOSS Analytical A/S», Дания

Изготовитель

Фирма «FOSS Analytical A/S», Дания

Адрес: Foss ЛИё 1, Postbox 260, DK-3400 I lillerod, Denmark

Телефон: +45 7010 3370

E-mail: info@foss.dk

Заявитель

Общество с ограниченной ответственностью «Фосс Электрик» (ООО «Фосс Электрик»)

ИНН 7708123027

Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 26, эт. 1, пом. I, комн. 1

Телефон:+7 (499) 265-70-70

E-mail: russia@foss.dk

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон (факс): (343) 350-26-18, (343) 350-20-39

Web-сайт: http://www.uniim.ru/

Е-mail: uniim@uniim.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № RA.RU. 311373 от 19.10.2015.

Приложение № 4 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2337

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки спектрометрические рентгеновского и гамма-излучения

СЕГР-МСА527

Назначение средства измерений

Установки спектрометрические рентгеновского и гамма-излучения СЕГР-МСА527 предназначены для измерений энергий, испускаемых радионуклидами фотонов рентгеновского и гамма-излучения, определения радионуклидного состава и активности радиоактивных материалов в соответствии с аттестованными и стандартизованными методиками (методами) измерений.

Описание средства измерений

Установки спектрометрические рентгеновского и гамма-излучения СЕГР-МСА527 (далее - СЕГР-МСА527) выполнены в виде программно-аппаратных комплексов и представляют собой совокупность спектрометрического измерительного канала УДЕГР, средств коммуникации, вспомогательного оборудования и вычислительных компонентов, образующих измерительную систему радиационного контроля, управляемую оператором посредством комплекса программного обеспечения рабочего места оператора «СПОРО» (далее КПО).

Принцип действия СЕГР-МСА527 основан на преобразовании энергии гамма-квантов среды в чувствительном объёме блока детектирования спектрометрического измерительного канала в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и обработкой цифровым спектрометрическим устройством МСА527.

Методами цифровой обработки принятый сигнал формируется и фильтруется с целью определения амплитуды сигнала, которая пропорциональна энергии зарегистрированного кванта рентгеновского или гамма-излучения. Коды измеренных амплитуд накапливаются в памяти спектрометрического измерительного канала в виде амплитудного спектра и передаются в ПК для визуализации и обработки с целью определения радионуклидного состава и активности радионуклидов в заданной геометрии измерений с использованием спектрометрического программного обеспечения, вывода отчетных форм и хранения информации. Передача спектрометрической информации и ее обработка на ПК осуществляется в режиме реального времени.

Автоматизированное управление СЕГР-МСА527 осуществляется спектрометрическим программным обеспечением из комплекта КПО «СПОРО».

Конструктивно СЕГР-МСА527 состоит из спектрометрического измерительного канала УДЕГР и вспомогательного оборудования.

Спектрометрический измерительный канал выполнен в виде устройства детектирования гамма и рентгеновского излучения УДЕГР и включает блок детектирования и цифровое спектрометрическое устройство MCA527.

СЕГР-МСА527 оснащается вспомогательным оборудованием в составе: устройство позиционирования детектора серии ОПК стационарного или мобильного исполнения, оснащенное экраном-коллиматором с целью защиты измерительного канала от внешнего фотонного излучения и повышения чувствительности; автоматизированное рабочее места оператора-спектрометриста АРМ на базе ПК; блок питания и преобразования информации БППИ, используемый для передачи данных спектрометрического измерительного канала

СЕГР-МСА527 на ПК и подачи внешнего питания; комплект монтажный и принадлежностей КМЧ.

Для применения по назначению блок детектирования размещается в свинцовом защитном контейнере экрана-коллиматора серии ОПК. Позиционирование БД относительно измеряемого объекта с источником осуществляется устройством позиционирования ОПК мобильного или стационарного размещения. Процесс измерений и обработки информации осуществляется оператором в автоматизированном режиме на ПК автоматизированного рабочего места оператора-спектрометриста.

СЕГР-МСА527 применяются в лабораторных условиях, полевых условиях в составе лабораторного оснащения, мобильных, робототехнических, погружных и летательных комплексов (на носителе). СЕГР-МСА527 эксплуатируются в составе систем радиационного контроля, в автономном режиме на объектах с ядерными энергетическими установками.

СЕГР-МСА527 имеет варианты исполнения, отличающиеся типом блока детектирования.

СЕГР-МСА527 выпускается в следующих исполнениях:

- исполнение базовое: СЕГР-МСА527-СЦ со сцинтилляционным блоком детектирования на основе иодида натрия/цезия, активированного таллием NaI(Tl)/CsI(Tl);

- исполнение 01: СЕГР-МСА527-СЦ со сцинтилляционным блоком детектирования на основе бромида церия/лантана CeBr3/LaBr3;

- исполнение 02: CErP-MCA527-CZT с полупроводниковым блоком детектирования на основе теллурида кадмия и цинка CdZnTe;
- исполнение 03: СЕГР-МСА527-ППД с полупроводниковым блоком детектирования на основе сверхчистого германия.

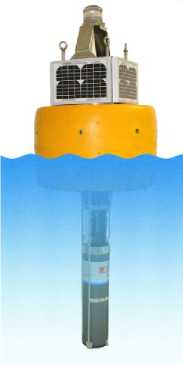

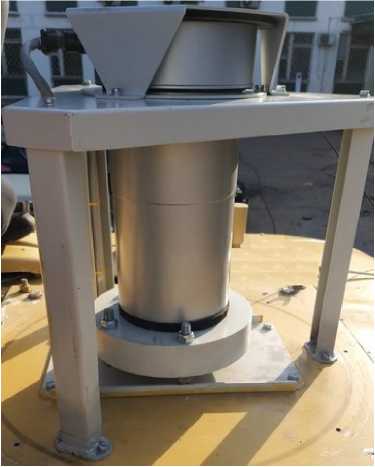

Общий вид СЕГР-МСА527 представлен на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и утверждения типа представлены на рисунке 5.

Рисунок 1 - Общий вид СЕГР-МСА527-СЦ базового исполнения стационарного размещения, УДЕГР-ПК-OONCI в комплекте с ОПК-06

УДЕГР-ПК-OICLBR с ОПК-04

УДЕГР-ПК-OICLBR в ОПК-05 накрышного

размещения

Рисунок 2 - Общий вид СЕГР-МСА527-СЦ исполнения 01 мобильного размещения

y,H,ErP-nK-02CZT разъемной конструкции УДЕГР-ПК-02CZT неразъемной

конструкции

Рисунок 3 - Общий вид CErP-MCA527-CZT исполнения 02 мобильного размещения

УДЕГР-ГA/3-03GE с ОПК-01 стационарного

лабораторного размещения

УДЕГР-ГА3-03СЕ с ОПК-

08 мобильного размещения

Рисунок 4 - Общий вид СЕГР-МСА527-ППД исполнения 03

'Место

пломбирования

Место пломбирования

Место нанесения знака утверждения типа

Место пломбирования

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа

Программное обеспечение

Комплекс спектрометрического программного обеспечения рабочего места оператора «СПОРО» включает спектрометрическое программное обеспечение метрологического назначения и вспомогательные программные компоненты, обеспечивающие формирование и пополнение библиотеки нуклидов, 3D-моделирование контейнеров сложной геометрической формы, отображения результатов измерений на геоинформационной картографической платформе.

Метрологически значимой частью комплекса программного обеспечения рабочего места оператора «СПОРО» является программное обеспечение серии WinSpec-R или программное обеспечение серии SpectraLineGP (далее - ПО). Математический аппарат ПО обеспечивает идентификацию радионуклидов и выполнение измерений активности источника в заданной геометрии в соответствии с аттестованными методиками (методами) измерений.

Таблица 1 - Идентификационные данные программного обеспечения WinSpec-R

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	WinSpec-R
Номер версии (идентификационный номер) ПО	не ниже 1.04.ХХХХ*
Цифровой идентификатор ПО	не нормируется
Алгоритм вычисления цифрового идентификатора ПО	CRC32
^* Метрологически значимой является цифирная часть номера, часть с буквенным обозначением «Х» несущественна для идентификации и определения метрологических характеристик

Таблица 2 - Идентификационные данные программного обеспечения SpectraLineGP

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SpectraLineGP
Номер версии (идентификационный номер) ПО	не ниже 1.6.ХХХХ*
Цифровой идентификатор ПО	не нормируется
Алгоритм вычисления цифрового идентификатора ПО	CRC32
^* Метрологически значимой является цифирная часть номера, часть с буквенным обозначением «Х» несущественна для идентификации и определения метрологических характеристик

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в

соответствии с Р 50.2.077-2014:

- ПО WinSpec-R - «средний»;
- ПО SpectraLineGP - «средний».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон энергий регистрируемого СЕГР-МСА527 рентгеновского и гамма-излучения, МэВ:

- базовое исполнение СЕГР-МСА527-СЦ
- исполнение 01 СЕГР-МСА527-СЦ
- исполнение 02 CErP-MCA527-CZT
- исполнение 03 СЕГР-МСА527-ППД:

а) с блоком детектирования в карбоновом корпусе

б) с блоком детектирования в алюминиевом корпусе

от 0,02 до 3

от 0,003 до 10

от 0,04 до 10

^Примечание - Действительные значения относительного энергетического разрешения и эффективности регистрации для точечной геометрии измерений определяются при первичной (периодической) поверке и указываются в свидетельстве о поверке.

Наименование характеристики	Значение
Пределы допускаемой основной погрешности характеристики преобразования (интегральная нелинейность), %:
- базовое исполнение СЕГР-МСА527-СЦ	±0,5
- исполнение 01 СЕГР-МСА527-СЦ	±0,5
- исполнение 02 CErP-MCA527-CZT	±0,5
- исполнение 03 СЕГР-МСА527-ППД	±0,025
Относительное энергетическое разрешение СЕГР-МСА527-СЦ и CErP-MCA527-CZT по линии гамма-излучения с энергией 661,6 кэВ, % *:
- базовое исполнение СЕГР-МСА527-СЦ	от 4,5 до 10,0
- исполнение 01 СЕГР-МСА527-СЦ	от 2,5 до 4,5
- исполнение 02 CErP-MCA527-CZT	от 1,5 до 4,5
Абсолютное энергетическое разрешение СЕГР-МСА527 исполнения 03 СЕГР-МСА527-ППД, кэВ**:
- по линии гамма-излучения с энергией 122 кэВ	от 0,65 до 1,3
- по линии гамма-излучения с энергией 1332 кэВ	от 1,7 до 2,6
Эффективность регистрации в пике полного поглощения для радионуклида Cs-137 с энергией 661,6 кэВ для точечной геометрии измерений, имп-с^-1-Бк^-1,* не менее:
- базовое исполнение СЕГР-МСА527-СЦ, расстояние источник-детектор	1,0-10^-3
250 мм - исполнение 01 СЕГР-МСА527-СЦ, расстояние источник - детектор 250	1,0-10^-4
мм - исполнение 02 CErP-MCA527-CZT, расстояние источник - детектор 50 мм	5,0-10^-7
Относительная эффективность регистрации СЕГР-МСА527 исполнения 03 СЕГР-МСА527-ППД в пике полного поглощения для радионуклида Co-60 с энергией 1332 кэВ для точечной геометрии измерений на расстоянии источник - детектор 250 мм относительно эффективности регистрации кристалла NaI с размерами 76,5x76,5 мм, % **	от 10 до 160
Нижний предел измеряемой активности радионуклида Cs-137***, Бк, не более:
- установкой базового исполнения СЕГР-МСА527-СЦ	250,0
- установкой исполнения 01 СЕГР-МСА527-СЦ	250,0
- установкой исполнения 02 CErP-MCA527-CZT	20,0
- установкой исполнения 03 СЕГР-МСА527-ППД	1,0
Пределы допускаемой относительной погрешности измерений активности точечного источника Cs-137, %	±20
Нестабильность характеристики преобразования СЕГР-МСА527 за время непрерывной работы 24 часа, %, не более:
- базовое исполнение СЕГР-МСА527-СЦ	1
- исполнение 01 СЕГР-МСА527-СЦ	1
- исполнение 02 CErP-MCA527-CZT	0,05
- исполнение 03 СЕГР-МСА527-ППД	0,05

“Примечание - Действительные значения абсолютного энергетического разрешения и относительной эффективность регистрации для точечной геометрии измерений СЕГР-МСА527-ППД определяются при первичной поверке и указываются в свидетельстве о поверке. Значение эффективности регистрации сцинтилляционного детектора NaI(Tl) с чувствительным объемом 76,5x76,5 мм в пике 1332 кэВ составляет 0,0012 имп^с^-1 -Бк"¹.

***Примечание - Нижний предел измеряемой активности устанавливается для точечной геометрии измерений на расстоянии источник - детектор 250 мм для СЕГР-МСА527 исполнений базового, 01 и 03, на расстоянии 50 мм для исполнения 02.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Максимальная входная статистическая загрузка СЕГР-МСА527, имп^с^-1,
не менее:
- базовое исполнение СЕГР-МСА527-СЦ	1,5А0⁵
- исполнение 01 СЕГР-МСА527-СЦ	2,5А0⁵
- исполнение 02 СТ.ГР-МСА527-СУТ	1,5А0⁵
- исполнение 03 СЕГР-МСА527-ППД	1,5А0⁵
Количество каналов преобразования цифрового спектрометрического устройства МСА527, не более	16384
Количество каналов преобразования МСА527 устанавливается из ряда значений 128, 256, 512, 1024, 2048, 4096, 8192, 16384	-
Время установления рабочего режима спектрометрического измерительного канала¹⁾, мин, не более	15
Время непрерывной работы СЕГР-МСА527 от внешнего источника	24
питания, ч, не менее	24
Время автономной работы спектрометрического канала СЕГР- МСА527 от встроенного аккумулятора МСА527, ч, не менее	14
Климатические условия эксплуатации:
- при питании от внешнего источника питания температура	от -20 до +50
окружающего воздуха, °С
- при питании от встроенного аккумулятора температура	от 0 до +50
окружающего воздуха, °С
- относительная влажность окружающего воздуха при	до 98
температуре 35 °С без конденсации влаги, %
- атмосферное давление, кПа	от 84,0 до 106,7
Спектрометрический измерительный канал СЕГР-МСА527 стационарного размещения устойчив к воздействию синусоидальных вибраций в диапазоне частот с амплитудой ускорения 9,8 м^с^-2, Гц	от 5 до 120
Спектрометрический измерительный канал СЕГР-МСА527 мобильного размещения устойчив к воздействию синусоидальных вибраций в диапазоне частот с амплитудой ускорения 9,8 м^с^-2, Гц	от 5 до 500
Электропитание СЕГР-МСА527 в стационарных условиях осуществляется от однофазной сети переменного тока:
- напряжение, В	от 187 до 242 В
- частота, Гц	от 47 до 51 Гц
- номинальное напряжение питания, В	220
- номинальная частота, Гц	50
Автономное электропитание в полевых условиях осуществляется от
источника постоянного тока носителя с номинальным напряжением, В, не более	12
Автономное электропитание спектрометрического измерительного канала в полевых условиях осуществляется от встроенного аккумулятора цифрового спектрометрического устройства MCA527	-
Потребляемая мощность (без учета ПК), Вт, не более	9

Наименование характеристики	Значение
Габаритные размеры ²⁾, мм, не более:
- блок детектирования сцинтилляционный на основе
NaI(Tl)/CsI(Tl) УДЕГР-ПК-OONCI:
- диаметр	160
- длина	226
- блок детектирования сцинтилляционный на основе CeBr3/LaBr3
УДЕГР-ПК-OICBR:
- диаметр	60
- длина	190
- блок детектирования полупроводниковый на основе CdZnTe
УДЕГР-ПК-02CZT в неразъемной конструкции с МСА527:
- длина	110
- ширина	32
- высота	32
- блок детектирования полупроводниковый на основе CdZnTe
УДЕГР-ПК-02CZT разъемной конструкции (без МСА27):
- диаметр	40
- длина	60
- блок детектирования полупроводниковый на основе
сверхчистого германия УДЕГР-ГА/З-03GE в сборе с сосудом Дьюара³⁾:
- длина	530
- ширина	975
- высота	1020
- цифровое спектрометрическое устройство МСА527, модель
А-GBS-MCA527:
- длина	181
- ширина	111
- высота	45
- цифровое спектрометрическое устройство МСА527, модель
А-GBS-BASE527:
- диаметр	73
- длина	112
Масса, кг, не более:
- блок детектирования сцинтилляционный на основе	3,5
NaI(Tl)/CsI(Tl) УДЕГР-ПК-00NСI
- блок детектирования сцинтилляционный на основе CeBr3/LaBr3	0,7
УДЕГР-ПК-OICBR
-блок детектирования полупроводниковый на основе CdZnTe	0,15
УДЕГР-ПК-02CZT в неразъемной конструкции с МСА527
- блок детектирования полупроводниковый на основе CdZnTe	0,1
УДЕГР-ПК-02CZT разъемной конструкции (без МСА27)
- блок детектирования полупроводниковый на основе	20,0
сверхчистого германия УДЕГР-ГА/З-03GE в сборе с сосудом Дьюара
- цифровое спектрометрическое устройство МСА527, модель	0,85
А-GBS-MCA527

Наименование характеристики	Значение
- цифровое спектрометрическое устройство МСА527, модель А-GBS-BASE527	0,5
¹⁾ Время установления рабочего режима не включает время на охлаждение ОЧГ-детектора СЕГР-МСА527-ППД. ²⁾ Габаритные размеры указаны без кабеля ³⁾ Предельные размеры сборки с максимальным объемом сосуда Дьюара для конфигураций сборки Pop Top/ Streamline/ Slimline. Допускается использование сборок с меньшими размерами

Знак утверждения типа

наносится на титульные листы руководств по эксплуатации типографским способом или специальным штемпелем, путем наклеивания шильдика на блок детектирования СЕГР-МСА527.

Комплектность средства измерений

Таблица 4 - Комплектность СЕГР-МСА527

Наименование	Обозначение	Количество
Устройство детектирования УДЕГР-ПК-00NСI в составе:	ЛСРН.414411.005.00.01.00	1 компл.^Х)
Блок детектирования сцинтилляционный на основе NaI(Tl)/CsI(Tl)		1 шт.
Цифровое спектрометрическое устройство МСА527		1 шт.
Устройство детектирования УДЕГР-ПК-OICLBR в составе:	ЛСРН.414411.005.01.01.00	1 компл.²⁾
Блок детектирования сцинтилляционный на основе CeBr3/LaBr3		1 шт.
Цифровое спектрометрическое устройство МСА527		1 шт.
Устройство детектирования УДЕГР-ИК-02CZT в составе:	ЛСРН.414411.005.02.01.00	1 компл.³⁾
Блок детектирования полупроводниковый на основе CdZnTe		1 шт.
Цифровое спектрометрическое устройство МСА527		1 шт.
Устройство детектирования УДЕГР-ГА/З-ОЗСЕ в составе:	ЛСРН.414411.005.03.01.00	1 компл. ⁴⁾
Блок детектирования полупроводниковый на основе сверхчистого германия		1 шт.
Цифровое спектрометрическое устройство МСА527		1 шт.
Автоматизированное рабочее место оператора-спектрометриста АРМ	ЛСРН.466533.412	1 компл.
Блок питания и преобразования информации БИНИ	ЛСРН.412154.001	1 компл.⁵⁾
Адаптер сетевой	-	1 шт.⁵⁾
Устройство позиционирования детектора с экраном-коллиматором серии ОИК	ЛСРН.305126.001-008	1 компл.⁵⁾

Наименование	Обозначение	Количество
Комплекс спектрометрического программного обеспечения рабочего места оператора «СПОРО»	-	1 компл.
Комплект монтажный и принадлежностей КМЧ в составе:	ЛСРН.414411.005 КМЧ	1 компл.⁵⁾
Комплект ЗИП одиночный	ЛСРН.414411.005 ЗИ	1 компл.⁵⁾
Упаковка		1 компл.
Паспорт	ЛСРН.414411.005 ПС	1 экз.
Руководство по эксплуатации		1 экз.
Методика поверки	ЛСРН.414411.005 МП	1 экз.
Спецификация программного обеспечения	7.ЛСРН.414411.005 СППО	1 экз.
Ведомость эксплуатационной документации	ЛСРН.414411.005 ВЭ	1 экз.
¹⁾ Укомплектовывается СЕГР-МСА527-СЦ базового исполнения. ²⁾ Укомплектовывается СЕГР-МСА527-СЦ исполнения 01. ³⁾ Укомплектовывается СЕГР-МСА527-CZT исполнения 02, поставляется разъемная или неразъемная конструкция. ⁴⁾ Укомплектовывается СЕГР-МСА527-ППД исполнения 03. ⁵⁾ Поставляется при наличии в заказе.

Поверка

осуществляется по документу ЛСРН.414411.005 МП «Государственная система обеспечения единства измерений. Установки спектрометрические рентгеновского и гамма-излучения СЕГР-МСА527. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 21.07.2020 г.

Основные средства поверки:

- рабочий эталон 2-го разряда согласно ГПС, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2841 источники фотонного ионизирующего излучения радионуклидные закрытые ОСГИ-А активностью от 2000 до 1000000 Бк, пределы допускаемой относительной погрешности воспроизведения активности (Р=0,95) ±6 %, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58304-14.

Знак поверки наносится на свидетельство о поверке. Положительные результаты периодической поверки оформляются соответствующей записью в паспорте с нанесением поверительного клейма.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к установкам спектрометрическим рентгеновского и гамма-излучения СЕГР-МСА527

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерений основных параметров

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии № 2841 от 29.12.2018 г. Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ЛСРН.414411.005 ТУ. Установки спектрометрические рентгеновского и гамма-излучения СЕГР-MCA527. Групповые технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЛСРМ» (ООО «НИЦ «ЛСРМ»)

ИНН 7735082718

Адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Гуськова, д. 6, стр. 1 Юридический адрес: 111024, г. Москва, ул. Авиамоторная, дом 50, стр. 1, этаж 2, пом. 216

Телефон/факс: +7 (499) 450-29-32

Web-сайт www.niclsrm.ru

E-mail: info@niclsrm.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, 2а Телефон: +7 (343) 236-30-15

Web-сайт: www.uraltest.ru

Е-mail: uraltest@uraltest.ru

Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № 300358-13 от 21.10.2013 г.

Приложение № 7 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2337

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы воды автоматические WIZ

Анализаторы воды автоматические WIZ (далее - анализаторы) предназначены для измерений массовой концентрации аммония (в пересчете на азот аммонийный), нитратов (в пересчете на азот нитратный), нитритов (в пересчете на азот нитритный), фосфатов (в пересчете на фосфор), силикатов (в пересчете на кремний), общего органического углерода (ООУ), химического потребления кислорода (ХПК) при контроле качества поверхностных и условно-чистых сточных вод.

Описание средства измерений

Принцип действия анализаторов - фотометрический, с использованием многолучевого оптоволоконного колориметра с кремниевым детектором

Анализаторы позволяют последовательно определять в автоматическом непрерывном или периодическом режиме до пяти компонентов (параметров) в воде одновременно. Анализаторы могут работать как в составе стационарной, передвижной или плавучей системы автоматического контроля воды, так и автономно. Могут быть установлены на буе, гидроплотике или внутри полой сваи непосредственно в водоеме, в проточной ячейке передвижной лаборатории или стационарного поста. Конструкция анализатора позволяет эксплуатировать его на глубинах до 10 м.

Анализатор обеспечивает автоматическую подачу пробы и реагентов в реактор при помощи насоса, распределение и дозирование пробы и реагентов с использованием электроклапанов, фильтрование и разбавление пробы, смешивание пробы и реагентов, нагрев реакционной смеси, время протекания реакции, автоматическую градуировку, промывку реактора (в автоматическом или ручном режиме), измерение оптической плотности и расчеты концентраций при помощи электронно-вычислительного блока.

Базовая комплектация анализатора включает в себя:

- аналитический химический реактор для анализа с клапанной коробкой, насосом и проточной кюветой, подсоединенный к источнику излучения и детектору с помощью оптоволоконных кабелей.
- электронный отсек с платой питания, платой ЦП PC 104, платой предварительного усилителя, детектором и т.д.
- емкость для хранения пакетов с реагентами, растворов для калибровки, воды и отходов.

Емкость для пакетов подсоединяется к аналитическому химическому реактору при помощи 10-позиционного переключателя, позволяющего быстро подсоединять и отсоединять всю емкость.

Режим работы анализатора - циклический, включающий в себя следующие этапы:

- измерение и сохранение данных для холостой пробы,
- введение пробы в аналитический химический реактор,
- дозирование реагентов в химический реактор в заданной последовательности и интервалом времени,
- смешивание пробы и реагентов,
- нагрев (при необходимости),

- время для протекания реакции,

- измерение оптической плотности полученного раствора и ее сохранение,

- расчет концентрации веществ в пробе с помощью сохраненного в ПО калибровочного коэффициента.

Анализатор в зависимости от количества определяемых компонентов (параметров) имеет несколько модификаций, приведенных в таблице 2.

Управление работой анализатора проводится дистанционно при помощи компьютера, планшета или ноутбука с установленным на них внешним лицензионным ПО (входит в комплект поставки).

Анализатор имеет следующие выходные сигналы: 4 - 20 мА (на каждый поток), сухие контакты, RS232 для индикации нарушений в работе анализатора и нарушения подачи воды.

Конструкцией предусмотрено ограничение доступа к настройкам и аппаратным изменениям (отсутствие органов настройки и регулировки на анализаторе).

Измерительная ячейка анализатора термостатирована.

Общий вид анализатора приведен на рисунках 1, 2.

Рисунок 1 - Общий вид анализатора с указанием места ограничения доступа внутрь корпуса анализатора

Рисунок 2 - Общий вид установки анализатора на буе

Программное обеспечение

Анализаторы WIZ имеют встроенное (WIZ Firmware) и автономное (WIZ CONTROL PANEL) программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения параметров состава водных сред.

Метрологически значимым являются оба вида ПО.

Встроенное программное обеспечение осуществляет функции:

- управление работой электроклапанов,
- управление работой насоса,
- управление работой термостата,
- расчет содержания определяемого компонента,
- передачу результатов измерений по интерфейсу связи с ПК,
- контроль целостности программных кодов ПО, настроечных и калибровочных констант,
- контроль общих неисправностей (связь, конфигурация),
- контроль архивации измерений,
- контроль внешней связи (RS232),
- контроль журналов изменений,
- 2 уровня доступа (доступ пользователя, доступ пользователя с разрешением). Влияние встроенного ПО учтено при нормировании метрологических характеристик. Уровень защиты встроенного ПО в соответствии с Р 50.2.077-2014 - «средний». Автономное ПО базируется на операционной системе Microsoft Windows и осуществляет

следующие функции:

- отображение результатов измерения концентраций;
- контроль и редактирование основных рабочих параметров;
- проверка в режиме реального времени значений оптической плотности во время измерений;
- обработка измеренных значений, хранящихся в памяти анализатора;
- контроль и редактирование установок анализатора;
- загрузка из буфера памяти измеренных значений;
- задание времени интервала проведения анализов.

Автономное ПО разделено на две закладки-меню, представленные на рисунках 1 и 2:

Рисунок 1 -Отображение закладки Рисунок 2 - Отображение закладки меню Главная меню Работа

Влияние автономного ПО учтено при нормировании метрологических характеристик. Уровень защиты автономного ПО в соответствии с Р 50.2.077-2014 - «средний». Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	WIZ Firmware	WIZ CONTROL PANEL
Номер версии (идентификационный номер) ^Х) ПО	2.15I B96/E	9.11(I)
Цифровой идентификатор ПО	-	-
Алгоритм вычисления цифрового идентификатора ПО	-	-
¹ ’Номер версии ПО должен быть не ниже указанного в таблице.

Метрологические и технические характеристики

Метрологические и технические характеристики анализаторов приведены в таблицах 2, 3 и 4. Таблица 2- Диапазоны измерений и пределы допускаемой основной абсолютной погрешности

Модификации	Измеряемый компонент (параметр)	Диапазон измерений без разбавления пробы¹⁾, мг/дм³	Диапазон измерений с автоматическим разбавлением про-бы²⁾, мг/дм³	Пределы допускаемой основной абсолютной погрешности, мг/дм³
MP4 NITROGEN	Азот общий	от 0,05 до 5	от 0,05 до 20	±(0,005+0,15<) ³⁾
	Нитраты ⁴⁾(в пересчете на азот)	от 0,01 до 0,25	от 0,01 до 1	±(0,001+0,15-С) ³⁾
	Нитриты (в пересчете на азот)	от 0,01 до 0,25	от 0,01 до 1	±(0,001+0,15-С) ³⁾
	Аммоний (в пересчете на аммонийный азот)	от 0,01 до 0,5	от 0,01 до 2	±(0,001+0,15<) ³⁾
MP3 PHOSPHORUS & AMMONIA	Фосфор общий	от 0,03 до 1,00	от 0,03 до 4,00	±(0,003+0,15<) ³⁾
	Фосфаты (в пересчете на фосфор)	от 0,03 до 1,00	от 0,03 до 4,00	±(0,003+0,15<) ³⁾
	Аммоний (в пересчете на аммонийный азот)	от 0,01 до 0,5	от 0,01 до 2	±(0,001+0,15<) ³⁾
MP4 NUTRIENTS	Аммоний (в пересчете на аммонийный азот'	от 0,01 до 0,5	от 0,01 до 2	±(0,001+0,15<) ³⁾
	Нитраты¹⁾ (в пересчете на нитратный азот)	от 0,01 до 0,25	от 0,01 до 1	±(0,001+0,15<) ³⁾
	Нитриты (в пересчете на нитритный азот)	от 0,01 до 0,25	от 0,01 до 1	±(0,001+0,15<) ³⁾
	Фосфаты (в пересчете на фосфор)	от 0,03 до 1,00	от 0,03 до 4,00	±(0,003+0,15<) ³⁾

П Продолжение таблицы 2

Модификации	Измеряемый компонент (параметр)	Диапазон измерений без разбавления пробы¹⁾, мг/дм³	Диапазон измерений с автоматическим разбавлением про-бы²⁾, мг/дм³	Пределы допускаемой основной абсолютной погрешности, мг/дм³
MP4 NUTRI ENTS & SiO2	Аммоний (в пересчете на аммонийный азот)	от 0,01 до 0,5	от 0,01 до 2	±(0,001+0,15-С) ³⁾
	Нитраты ¹⁾ в пересчете на нитратный азот	от 0,01 до 0,25	от 0,01 до 1	±(0,001+0,15-С) ³⁾
	Фосфаты (в пересчете на фосфор)	от 0,03 до 1,00	от 0,03 до 4,00	±(0,003+0,15<) ³⁾
	Силикаты (в пересчете на кремний)	от 0,03 до 2,00	от 0,03 до 10,00	±(0,003+0,15<) ³⁾
MP4 PHOSPHOROUS	Фосфор общий	от 0,03 до 1,00	от 0,03 до 4,00	±(0,003+0,15<) ³⁾
	Фосфор неорганический	от 0,03 до 1,00	от 0,03 до 4,00	±(0,003+0,15<) ³⁾
	Фосфор органический	от 0,03 до 1,00	от 0,03 до 4,00	±(0,003+0,15<) ³⁾
	Ортофосфаты (в пересчете на фосфор)	от 0,03 до 1,00	от 0,03 до 4,00	±(0,003+0,15<) ³⁾
MP4 ECO	Общий органический углерод (ООУ)	от 1 до 50 включ.	-	±(0,01+0,15-С) ³⁾
	Общий органический углерод (ООУ)	св. 50 до 200	-	±(0,5+0,15-С) ³⁾
	Химическое потребление кисло рода (ХПК)	от 1 до 50 включ.	-	±(0,01+0,15-С) ³⁾
	Химическое потребление кисло рода (ХПК)	св. 50 до 200	-	±(0,5+0,15-С) ³⁾
MP5 NUTRIENTS	Аммоний (в пересчете на ммонийный азот)	от 0,01 до 0,5	от 0,01 до 2	±(0,001+0,15<) ³⁾
	Нитраты¹⁾(в пересчете на нитратный азот)	от 0,01 до 0,25	от 0,01 до 1	±(0,001+0,15<) ³⁾
	Нитриты (в пересчете на нитритный) азот	от 0,01 до 0,25	от 0,01 до 1	±(0,001+0,15<) ³⁾
	Фосфаты (в пересчете на фосфор)	от 0,03 до 1,00	от 0,03 до 4,00	±(0,003+0,15<) ³⁾
	Силикаты (в пересчете на кремний)	от 0,03 до 2,00	от 0,03 до 10,00	±(0,003+0,15<) ³⁾

¹⁾ Номинальная цена единицы наименьшего разряда: 0,001 мг/дм³
²⁾ С коэффициентом разбавления, равным 4,0
³⁾ С - измеренное значение концентрации, мг/дм³
⁴⁾ Нитраты (по разнице суммы нитратов и нитритов с нитритами)

Таблица 3 - Метрологические характеристики анализаторов

Наименование характеристики или параметра	Нормированные значения
Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной составляющей погрешности, %	6
Предел допускаемого изменения показаний за 8 ч непрерывной работы, в долях от основной погрешности	0,5
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от 20 °С в пределах рабочих условий эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности	±0,3
Пределы допускаемой дополнительной погрешности от влияния изменения температуры воды на входе анализатора в долях от основной погрешности (наличие термостатированной ячейки)	±0,3
Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов в анализируемой пробе, в долях от пределов допускаемой основной погрешности	±0,5
Пределы допускаемой относительной погрешности в условиях эксплуатации¹^ %	±35
Время измерительного цикла (для 4-х параметров), мин, не более	30
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более - диапазон атмосферного давления, кПа	от +15 до +25 80 от 98 до 104,6
¹⁾ В соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более: аналитический блок -
диаметр	140
высота емкость для реагентов -	520
диаметр	70
высота	200
Масса, кг, не более	8
Потребляемая мощность, Вт, не более	8
Напряжение питания постоянного тока, В	12
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч	12000
Средний срок службы, лет	10

Продолжение таблицы 4

Наименование характеристики	Значение
Условия эксплуатации:
-диапазон температуры окружающего воздуха, ^оС	от 4 до 40
-диапазон относительной влажности окружающего воздуха, % при температуре 25 ^оС	от 20 до 90
-диапазон атмосферного давления, кПа	от 84 до 106,7
Параметры анализируемой воды: - диапазон температур, ^оС - отсутствие видимых частиц	от 4 до 30

Знак утверждения типа

наносится на корпус анализатора и способом компьютерной графики на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность анализаторов

Наименование	Обозначение	Количество
Анализатор воды автоматический WIZ¹’	-	1 шт.
Расходные материалы на один год эксплуатации анализатора WIZ	-	1 комп.
Руководство по эксплуатации WIZ		1 экз.
Анализаторы воды автоматические WIZ. Методика поверки.	МП-242-2341-2020	1 экз.
^Х)Конструкция анализатора с разбавлением и без разбавления, а также определяемые компоненты устанавливается при заказе.

Поверка

осуществляется по документу МП-242-2341-2020 «ГСИ. Анализаторы воды автоматические WIZ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24.04.2020 г.

Основные средства поверки:

- стандартные образцы состава водных растворов ГСО 7015-93 (аммоний), ГСО 7018-93 (фосфаты), ГСО 7021-93 (нитриты), ГСО 9729-2010 (кремний),7425-97 (ХПК), 7258-96 (нитраты);

- стандартный образец ГСО 2216-81 (калий фталевокислый, с содержанием основного вещества 99,9-100 %);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к анализаторам воды автоматическим WIZ

Приказ Минприроды России от № 425 от 07.12.2012 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».

ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия».

Техническая документация фирмы-изготовителя.

Изготовитель

Фирма «SYSTEA S.p.A.», Италия

Адрес: Via Paduni, 2A, 03012 Anagni (FR), Italy/ул. Падуни 2/А,03012, г. Ананьи, Италия.

Телефон: (39) 0775776058 факс: (39) 0775772204

Web-сайт: www.systea.it

E-mail: anagni@systea.it

Заявитель

Акционерное общество «Экология. Компетенции. Развитие. Обучение. Созидание.

Инжиниринг» (АО «ЭКРОС-ИНЖИНИРИНГ»)

ИНН 7801008269

Адрес: 199406, г. Санкт-Петербург, Средний пр., В.О., д. 85 лит. «У» пом. 103-Н Телефон: (812) 500-05-10 Web-сайт: www.ecrose.ru

E-mail: info@ecrose.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

Приложение № 10 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2337

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М

Назначение средства измерений

Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М (далее анализаторы) предназначены для измерений массовой доли химических элементов в рабочих маслах и жидкостях после осаждения на фильтре, а также в металлах и сплавах.

Описание средства измерений

Принцип действия анализаторов основан на методе вторичного рентгеновского излучения. Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемую пробу и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника возбуждения используется рентгеновская трубка.

Конструктивно анализаторы выполнены в виде моноблока, содержащего малогабаритный источник рентгеновского излучения, предусилитель, кремниевый дрейфовый детектор (SDD), блок управления и стабилизации питания и связи со встроенным модулем Bluetooth, узел позиционирования образца с устройством вращения.

Расчет массовой доли анализируемых элементов основан на зависимости интенсивности излучения от его массовой доли в пробе. Для расчета применяется метод фундаментальных параметров.

Общий вид анализатора, схема пломбировки от несанкционированного доступа, а также место нанесения знака утверждения типа представлены на рисунке 1.

»©«

Место пломбирования

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид средства измерений

Программное обеспечение

Анализатор имеет специализированное программное обеспечение, позволяющее управлять рентгеновским излучателем и анализатором, накапливать и сохранять информацию, проводить калибровку прибора, создавать библиотеки образцовых сплавов, производить расчет результатов измерения и выводить их на монитор компьютера.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование программного обеспечения	ADC Prizma-M
Номер версии (идентификационный номер) ПО	не ниже 2.0

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измеряемых элементов	от Mg до Am
Диапазон измерений массовой доли элементов, осажденных на фильтрах, % массовой доли	от 0,1 • 10^-4 до 15,0-10^-4
Диапазон измерений массовой доли элементов в металлах и сплавах, % массовой доли	от 0,1 до 99,9
Пределы допускаемой относительной погрешности измерений массовой доли элементов, осажденных на фильтрах, % в поддиапазоне, % массовой доли: - от 0,10А0^-4 до 0,3040^-4 включ.	±20,0
- св. 0,30^ 10^-4 до 1,0-10^-4 включ.	±15,0
- св. 1,0 до 5,0-10^-4 % включ.	±10,0
- св. 5,0-10^-4 до 15,0-10^-4	±5,0
Пределы допускаемой относительной погрешности измерений массовой доли элементов в металлах и сплавах, % в поддиапазоне, % массовой доли: - от 0,1 до 1,0 включ.	±25,0
- св. 1,0 до 10,0 включ.	±20,0
- св. 10,0 до 20,0 включ.	±10,0
- св. 20,0 до 50,0 включ.	±5,0
- св. 50,0 до 99,9	±3,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Время измерения, с	от 10 до 240
Рекомендуемое время измерения, с	90
Масса, кг, не более	5
Габаритные размеры (ВысотахШиринахДлина), мм, не более	150x250x350
Полный средний срок службы, лет, не менее	5
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220-22⁺³³ 50+1
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, при 25^оС, без конденсата	от +15 до +25 от 20 до 80

Знак утверждения типа

наносится на анализатор в виде таблички согласно рисунку 1, а также на титульный лист руководства по эксплуатации анализатора типографским способом.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор рентгенофлуоресцентный энергодисперсионный модернизированный	АДК ПРИЗМА-М	1 шт.
Упаковочный кофр	-	1 шт.
Транспортировочный кейс	-	1 шт.
Персональный компьютер (ноутбук)	по согласованию с заказчиком	1 шт.
Комплект запасного имущества и приспособлений одиночный (ЗИП-О):	ЛПКН 01.15.00.000 ЗИ	1 экз.
Формуляр	ЛПКН 01.00.00.000 ФО	1 экз.
Руководство по эксплуатации	ЛПКН 01.00.00.000 РЭ	1 экз.
Методика поверки	РТ-МП-7623-448-2020	1 экз.

Поверка

осуществляется по документу РТ-МП-7623-448-2020 «ГСИ. Анализаторы

рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М. Методика поверки», утвержденному ФБУ «Ростест - Москва» 06.10.2020 г.

Основные средства поверки:

- стандартные образцы сталей легированных типов 12Х25Н16Г7АР, 10Х14АГ15, 40Х15Н7Г7Ф2МС, 10Х14Г14Н4Т, 08Х18Г8Н2Т (комплект СО РГ19а - РГ23а)

(регистрационный номер в Федеральном информационном фонде ГСО 8456-2003),

- ГСО состава сплавов ювелирных на основе золота (комплект ЮС) (ЮС-5, ЮС-6) (регистрационный номер в Федеральном информационном фонде ГСО 7483-98),
- стандартный образец массовой доли меди, осажденной на фильтр из водного раствора (комплект, Cu) (регистрационный номер в Федеральном информационном фонде ГСО 84662003 (МСО 1902:2014),
- стандартный образец массовой доли железа, осажденного на фильтр из водного раствора_(комплект, Fe) (регистрационный номер в Федеральном информационном фонде ГСО 8465-2003 (МСО 1901:2014).

Знак поверки в виде оттиска поверительного клейма по заявлению заказчика наносится в формуляр анализатора.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе, при использовании в сфере государственного регулирования обеспечения единства измерений в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным энергодисперсионным модернизированным АДК ПРИЗМА-М

ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения

ТУ 26.51.53-029-29095820-2019 Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Южполиметалл-Холдинг» (ООО «ЮПХ»)

ИНН 7726383028

Адрес: Москва, 117638, Варшавское ш., дом 56, стр. 2, эт. 4, пом. 4

Телефон: 8-(499) - 613-11-77, 317-31-55, 317-31-66

Факс: 8-(499) - 613-11-77

E-mail: analizator@list.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, Москва, Нахимовский пр., 31

Телефон: +7(499) 129-19-11

Факс: +7(499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Приложение № 2 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2337

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВС-2000, РВС-1000, РВС-700

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС-2000, РВС-1000, РВС-700 предназначены для измерения объема, приема, хранения и отпуска светлых нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды цилиндрической формы.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуары стальные вертикальные цилиндрические РВС-2000, заводской №12; РВС-1000 заводские №№1027а/2, 2351а/3; РВС-700 заводские №№1009а/5, 4626/30 расположены на площадке Ряжской нефтебазы, 391910, Рязанская обл., г. Ряжск, ул. Ильича, д. 80.

Общий вид резервуаров представлен на рисунках 1 - 3.

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-2000

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-1000

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВС-700

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-2000, РВС-1000, РВС-700 не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	РВС-2000 №12	РВС-1000 №1027а/2; №2351а/3	РВС-700 №1009а/5 №4626/30
Номинальная вместимость резервуара при температуре +20 ^оС, м³	2000	1000	7000
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	± 0,2	± 0,2	± 0,2

Таблица 2 - Основные технические характеристики

Характеристика	Значение
Характеристика	РВС-2000 №12	РВС-1000 №1027а/2; №2351а/3	РВС-700 №1009а/5 №4626/30
Габаритные размеры, мм, не более - диаметр основания	15130	12360	10450
- высота	12005	8790	8780
Условия эксплуатации: Температура окружающей среды, ^оС		От - 50 до + 40

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измрений

Наименование	Обозначение	Количество
Резервуар вертикальный стальной цилиндрический	РВС-2000	1 шт
Резервуар вертикальный стальной цилиндрический	РВС-1000	2 шт
Резервуар вертикальный стальной цилиндрический	РВС-700	2 шт
Технический паспорт резервуара	-	5 шт

Поверка

осуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая Р20Н2К (регистрационный № 46391-11), метрологические характеристики: диапазон измерений от 0 до 20000 мм, класс точности 2;
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный № 55464-13), метрологические характеристики: диапазон измерений от 0 до 20000 мм;
- линейка измерительная металлическая (регистрационный № 20048-05) метрологические характеристики: диапазон измерений от 0 до 500 мм;
- толщиномер ультразвуковой ТУЗ-5 (регистрационный № 49184-12) метрологические характеристики: диапазон измерений от 0,6 до 300 мм, погрешность ±(0,1+0,05*Н) мм, где Н - значение измеренной толщины;
- теодолит 4Т30П (регистрационный № 5305-95) метрологические характеристики: диапазон измерения вертикальных углов от - 55° до + 60°, погрешность 30”;
- штангенциркуль c цифровым отсчетным устройством ШЦЦ-1-150-0,01 (регистрационный № 26938-04) метрологические характеристики: диапазон измерений от 0 до 150 мм, погрешность ± 0,03 мм;
- нивелир с компенсатором VEGA L30 (регистрационный № 34006-07) метрологические характеристики: допускаемое СКО на 1 км двойного хода не более 2 мм.

Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о поверке.

Сведения о методиках (методах) измерений

отсутствуют

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000, РВС-1000, РВС-700

Приказ Росстандарта № 256 от 7 февраля 2018 года об утверждении «Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Изготовитель

Ростовский котельно-механический завод (изготовлены в 1960-1970 гг.)

Адрес: г. Ростов-на-Дону

Заявитель

Акционерное общество «Рязаньнефтепродукт» (АО «Рязаньнефтепродукт»)

ИНН 6227004160

Адрес: 390013, г. Рязань, Товарный двор (ст. Рязань-1), д. 80.

Телефон: (4912) 50-55-05

Факс: (4912) 50-55-01

E-mail: ryazannefteprodukt@rosneft.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области» (ФБУ «Рязанский ЦСМ»).

Адрес: 390011, г. Рязань, проезд Старообрядческий, д. 5

Телефон: (4912) 55-00-01, 44-55-84,

Факс: (4912) 44-55-84

Web-сайт: http://rcsm-ryazan.ru

E-mail: asu@rcsm-ryazan.ru

Аттестат аккредитации ФБУ «Рязанский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311204 от 10.08.2015 г.

Приложение № 11 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2337

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры Брукфильда CAP

Назначение средства измерений

Вискозиметры Брукфильда CAP (далее - вискозиметры) предназначены для измерений динамической вязкости жидкостей в лабораторных условиях.

Описание средства измерений

Принцип действия вискозиметра основан на измерении изменения крутящего момента ротора, создаваемого исследуемым продуктом. Измерение крутящего момента ротора определяется датчиком угла вращения по закручиванию приводной пружины.

Вискозиметр состоит из измерительного блока, набора конических роторов, микрокомпьютера и штатива. Диапазон измерений динамической вязкости зависит от размера и формы применяемого ротора, частоты его вращения, конфигурации прибора. Для подключения принтера, или компьютера применяется последовательный порт интерфейса RS232C, а для подключения принтера - параллельный порт интерфейса "CAPCALC".

Вискозиметр выпускается в следующих модификациях CAP1000+L, CAP1000+H, CAP2000+L, CAP2000+H, которые отличаются диапазоном измерений динамической вязкости, диапазоном поддержания температур исследуемого образца, а также количеством частот вращения ротора. CAP2000+L, CAP2000+H - приборы с усовершенствованным контролем сбора данных.

Общий вид вискозиметров представлен на рисунке 1.

Пломбировка корпуса от несанкционированного доступа не предусмотрена.

модификации

CAP1000+L и CAP1000+H

модификации

CAP2000+L и CAP2000+H

Рисунок 1 - Общий вид вискозиметров Брукфильда САР

Программное обеспечение

Вискозиметры функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение предназначено для управления работой вискозиметра, процессом измерений, а также хранения и обработки полученных данных.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО вискозиметров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	1.0 CAP
Номер версии (идентификационный номер) ПО	не ниже 1.4

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	CAP1000+L	CAP1000+H	CAP1000+L		CAP1000+H
Частота вращения конуса, об/мин	750		900
Диапазон измерений динамической вязкости с конусом 01, мПа^с	от 25 до 250		от 21 до 208
Диапазон измерений динамической вязкости с конусом 02, мПа^с	от 50 до 500		от 42 до 417
Диапазон измерений динамической вязкости с конусом 03, мПа^с	от 100 до 1000		от 83 до 833
Диапазон измерений динамической вязкости с конусом 04, мПа^с	от 200 до 2000		от 167 до 1667
Диапазон измерений динамической вязкости с конусом 05, мПа^с	от 400 до 4000		от 333 до 3333
Диапазон измерений динамической вязкости с конусом 06, мПа^с	от 1000 до 10000		от 833 до 8333
Пределы допускаемой приведенной погрешности вискозиметра с конусом 01, %	±2,0		±2,0	<50 % ПДИ*	>50 % ПДИ*
				±2,0	±4,0
Пределы допускаемой приведенной погрешности вискозиметра с конусом 02, %	±2,0		±2,0	±2,0	±4,0
Пределы допускаемой приведенной погрешности вискозиметра с конусом 03, %	±2,0		±2,0	±2,0	±4,0
Пределы допускаемой приведенной погрешности вискозиметра с конусом 04, %	±3,0		±4,0	±3,0	±6,0
Пределы допускаемой приведенной погрешности вискозиметра с конусом 05, %	±4,0		±6,0	±4,0	±8,0
Пределы допускаемой приведенной погрешности вискозиметра с конусом 06, %	±7,0	±5,0	±10,0	±5,0	±10,0
Диапазон поддержания температур исследуемого образца, °С	от 5 до 75	от 50 до 235	от 5 до 75		от 50 до 235
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,2	±0,2	±0,2		±0,2

Продолжение таблицы 2

Наименование характеристики	Значение
	CAP2000+L CAP2000+H	CAP2000+L CAP2000+H	CAP2000+L	CAP2000+H
Частота вращения конуса, об/мин	400	750	900
Диапазон измерений динамической вязкости с конусом 01, мПах	от 46 до 460	от 25 до 250	от 21 до 208
Диапазон измерений динамической вязкости с конусом 02, мПах	от 93 до 930	от 50 до 500	от 42 до 417
Диапазон измерений динамической вязкости с конусом 03, мПах	от 187 до 1870	от 100 до 1000	от 83 до 833
Диапазон измерений динамической вязкости с конусом 04, мПах	от 375 до 3750	от 200 до 2000	от 167 до 1667
Диапазон измерений динамической вязкости с конусом 05, мПах	от 750 до 7500	от 400 до 4000	от 333 до 3333
Диапазон измерений динамической вязкости с конусом 06, мПах	от 1870 до 18700	от 1000 до 10000	от 833 до 8333
Диапазон измерений динамической вязкости с конусом 07, мПах	от 78 до 780	-	-
Диапазон измерений динамической вязкости с конусом 08, мПах	от 312 до 3120	-	-
Диапазон измерений динамической вязкости с конусом 09, мПа^с	от 1250 до 12500	-	-
Диапазон измерений динамической вязкости с конусом 10, мПах	от 125 до 1250	-	-
Пределы допускаемой приведенной погрешности вискозиметра с конусом 01, %	±2,0	±2,0	±2,0	<50% ПДИ*	>50% ПДИ*
				±2,0	±4,0
Пределы допускаемой приведенной погрешности вискозиметра с конусом 02, %	±2,0	±2,0	±2,0	<50% ПДИ*	>50% ПДИ*
				±2,0	±4,0
Пределы допускаемой приведенной погрешности вискозиметра с конусом 03, %	±2,0	±2,0	±2,0	<50% ПДИ*	>50% ПДИ*
				±2,0	±4,0
Пределы допускаемой приведенной погрешности вискозиметра с конусом 04, %	±2,0	±3,0	±4,0	<50% ПДИ*	>50% ПДИ*
				±3,0	±6,0
Пределы допускаемой приведенной погрешности вискозиметра с конусом 05, %	±2,0	±4,0	±6,0	<50% ПДИ*	>50% ПДИ*
				±4,0	±8,0

Продолжение таблицы 2

Наименование характеристики	Значение
	CAP2000+L CAP2000+H	CAP2000+L	CAP2000+H	CAP2000+L	CAP2000+H
Частота вращения конуса, об/мин	400	750		900
Пределы допускаемой приведенной погрешности вискозиметра с конусом 06, %	±2,0	±7,0	±5,0	±10,0	<50% ПДИ*	>50% ПДИ*
					±5,0	±10,0
Пределы допускаемой приведенной погрешности вискозиметра с конусом 07, %	±2,0	-		-	-	-
Пределы допускаемой приведенной погрешности вискозиметра с конусом 08, %	±2,0	-		-	-	-
Пределы допускаемой приведенной погрешности вискозиметра с конусом 09, %	±2,0	-		-	-	-
Пределы допускаемой приведенной погрешности вискозиметра с конусом 10, %	±2,0	-		-	-	-
Диапазон поддержания температур исследуемого образца, °С	от 5 до 75 от 50 до 235	от 5 до 75	от 50 до 235	от 5 до 75	от 50 до 235
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,2	±0,2		±0,2	±0,2
* - полный диапазон измерений

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	CAP1000+L	CAP1000+H	CAP2000+L	CAP2000+H
Диапазон показаний динамической вязкости, мПа^с	от 20 до 18700		от 20,0 до 1,5-10⁶
Диапазон скоростей сдвига, с^-1	от 10 до 11970		от 10 до 13300
Объем исследуемого образца, мл	от 0,024 до 1,7
Параметры электрического питания:
- напряжение переменного тока, В		от 176 до 264
- частота переменного тока, Гц		50
Потребляемая мощность, В^А,
не более		20
Интерфейс	RS-232C
Масса, кг, не более	12,3
Габаритные размеры, мм, не более:
- длина		480
- ширина		480
- высота		660
Условия эксплуатации:
- температура окружающей среды, ⁰С		от +5 до +40
- относительная влажность, %,
не более		от 20 до 80
Средний срок службы, лет		10
Средняя наработка на отказ, ч		5000

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус вискозиметра в виде наклейки.

Комплектность средства измерений

Таблица 5 - Комплектность вискозиметра

Наименование Обозначение Количество

Вискозиметр - 1 шт.

не менее 1 шт. Комплект конусов -

(по заказу)

Руководство по эксплуатации на русском языке	-	1 экз.
Методика поверки	МП 2302-0130-2020	1 экз.

Поверка

осуществляется по документу МП 2302-0130-2020 «ГСИ. Вискозиметры Брукфильда САР. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17 июля 2020 г.

Основные средства поверки:

- стандартные образцы вязкости жидкости ГСО 8589-2004, ГСО 8590-2004, ГСО 85912004, ГСО 8592-2004, ГСО 8593-2004, ГСО 8594-2004, ГСО 8595-2004, ГСО 8596-2004, ГСО 8597-2004, ГСО 8598-2004, ГСО 8599-2004, ГСО 8600-2004, ГСО 8601-2004, ГСО 8602-2004, ГСО 8603-2004 с погрешностью ±0,2 %;

- стандартные образцы вязкости жидкости ГСО 8604-2004, ГСО 8605-2004, ГСО 86062004 с погрешностью ±0,3 %;

- градуировочные жидкости по МИ 1289-86.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к вискозиметрам Брукфильда САР

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622

Техническая документация фирмы-изготовителя

Изготовитель

Фирма «AMETEK Brookfield», США

Адрес: 11 Commerce Boulevard, Middleboro, MA 02346 U.S.A.

Телефон: +1 (508) 946-62-00, +1-800-628-8139, факс: +1 (508) 946-62-62

Web-сайт: www.brookfieldengineering.com

Е-mail: MIA-MID.onsite@ametek.com

Заявитель

Общество с ограниченной ответственностью «АВРОРА» (ООО «АВРОРА»)

ИНН 5018196240

Адрес: 119071, г. Москва, 2-ой Донской проезд, д. 10, стр. 4

Юридический адрес: 141069, Московская обл., г. Королев, микрорайон Первомайский, ул. Советская, д. 2, стр. 1, пом. 79

Телефон: +7(495) 258-83-05

Web-сайт: www.avrora-test.ru

Е-mail: paar@avrora-lab.com

Испытательный центр

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева"

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

Приложение № 1 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2337

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная автоматизированной системы управления технологическим процессом котла № 2 паровоздуходувной станции АО «ЕВРАЗ ЗСМК»

Назначение средства измерения

Система измерительная автоматизированной системы управления технологическим процессом котла № 2 паровоздуходувной станции АО «ЕВРАЗ ЗСМК» (ИС) предназначена для измерений давления (газа, воздуха, пара, воды, пылевоздушной смеси, масла), температуры (газа, воздуха, воды, пара, угольной пыли, пылевоздушной смеси, витков пароперегревателя), массового расхода (конденсата, воды), объемного расхода воды, разрежения (аэросмеси, газа, воздуха), уровня воды, сопротивления воздушному потоку и процентной концентрации кислорода; для автоматического непрерывного контроля технологических параметров, их визуализации, регистрации и хранения, диагностики состояния оборудования ИС, формирования сигналов предупредительной и аварийной сигнализации.

Описание средства измерений

ИС является средством измерений единичного производства. Принцип действия ИС состоит в том, что первичные измерительные преобразователи непрерывно выполняют измерение физических величин и их преобразование в унифицированные электрические сигналы, поступающие на модули аналогового ввода программируемого контроллера. Контроллер циклически опрашивает поступившие сигналы и выполняет их аналого-цифровое преобразование, осуществляет преобразование цифровых кодов в значения технологических параметров. С контроллера, по цифровому каналу, информация поступает на сервера станций визуализации, предназначенных для отображения параметров технологических процессов в физических величинах и ведения архива данных. В ИС предусмотрено дублирование серверов, что обеспечивает возможность предоставления информации и долговременное хранение при отказе одного из них.

Конструктивно ИС представляет собой трехуровневую систему, построенную по иерархическому принципу.

Измерительные каналы (ИК) ИС состоят из следующих компонентов (по ГОСТ Р 8.5962002):

1) измерительные компоненты - первичные измерительные преобразователи, имеющие нормированные метрологические характеристики (нижний уровень ИС);
2) комплексный компонент - контроллер программируемый (PLC) SIMATIC S7-400 с центральным процессором CPU 416-2DP (средний уровень ИС);
3) вычислительные компоненты - автоматизированное рабочее место (АРМ), предназначенные для отображения параметров технологических процессов, состояния оборудования ИС, выдачи аварийной сигнализации, ввода технологических параметров (верхний ИС);
4) связующие компоненты - технические устройства и средства связи, используемые для приема и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИС к другому;
5) вспомогательные компоненты - приборы световой и звуковой сигнализации, используемые для отображения состояния отдельных рабочих процессов и работы оборудования, а также для сигнализации неисправностей. Информационные табло, предназначенные для дополнительного отображения значений технологических параметров

Измерительные каналы ИС имеют простую структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований. ИС имеет в своем составе 103 измерительных канала. Структурная схема ИС приведена на рисунке 1.

Все компоненты ИС размещаются в специализированных запираемых шкафах, размещенных в специальных помещениях, имеющие ограничение доступа.

Щит КИПиА

Помещение пульта управления

Помещение оборудования

ИТ - информационное табло; ПИП - первичный измерительный преобразователь

Рисунок 1 - Структурная схема ИС

Пломбирование ИС не предусмотрено.

Программное обеспечение

ИС работает под управлением программного обеспечения (ПО) состоящего из следующих компонентов:

- SIMATIC WinCC 6 и разработанного на его основе программного проекта автоматизации «Project_PVS_K2». ПО SCADA (метрологически значимая часть ПО ИС) выполняет функцию отображения результатов измерений технологических параметров, сообщений, мнемосхем, основных параметров технологического процесса, сигналов сигнализации, а также передачи управляющих воздействий от оператора;
- STEP7 v. 5.5 и разработанного на его основе программного проекта автоматизации «PVSK2_Real». ПО контроллеров SIMATIC S7-400 (метрологически значимая часть ПО ИС) осуществляет автоматизированный сбор, передачу, обработку измерительной информации, обеспечивает работу блокировок, предупредительной и аварийной сигнализации.

Защита от несанкционированного изменения параметров настроек измерительных каналов, алгоритмов измерений, преобразования и вычисления параметров метрологически значимой части ПО обеспечивается системой паролирования доступа к интерфейсу ПО. Идентификационные данные ПО ИС приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные

Значение

данные (признаки)

Идентификационное наименование ПО

Проект контроллера PLC: «PVSK2_Real»

Проект WinCC подсистемы визуализации: «Project PVS K2»

Номер версии (идентификационный номер ПО)

Цифровой идентификатор ПО

Для файла конфигурации проекта PLC «PVSK2_Real»: \_PLC_K2\ombstx\offline\0000001a\BAUSTEIN.DBT 7e4423c9f22adabe75f2204f93f58199 \_PLC_K2\ombstx\offline\0000001a\SUBBLK.DBT 276e4b18a82a1ed37884f15c9fc2c761

Для файла конфигурации проекта WinCC «Project_PVS_K2»: \_WinCC_K2\Project_PVS_K2.MCP eb4f1fb992250087b75d116f70d83252 \_WinCC_K2\Project_PVS_K2.mdf ed00f250050adb6491e96bdcf66e25a9

Алгоритм вычисления цифрового

MD5

идентификатора ПО

Метрологические характеристики нормированы с учетом ПО контроллера. Уровень защиты ПО контроллера и ПО АРМ от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" по классификации Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Основные технические характеристики

Наименования характеристики

Значение

220±22

50/60

24±2,4

от 4 до 20 от 0 до 45,1

от 39,35 до 82,1

Параметры электрического питания:

- напряжение переменного тока, В
- частота переменного тока, Гц

- напряжение постоянного тока, В

Параметры сигналов с измерительных преобразователей:

- электрический ток (по ГОСТ 26.011-80), мА

- сигналы с термопар с номинальными статическими характеристиками преобразования (по ГОСТ Р 8.5852001), мВ

- сигналы с термопреобразователей сопротивления с номинальными статическими характеристиками преобразования (по ГОСТ 6651-2009), Ом

Климатические условия эксплуатации

определены документацией компонентов ИС

Средний срок службы, лет, не менее

ПО ИС поддерживает синхронизацию с сервером точного времени, обеспечивая привязку времени полученных данных к национальной шкале координированного времени Российской Федерации иТС (SU) с погрешностью в пределах ±1 с.

Таблица 3 - Метрологические характеристики

№ ИК	Наименование ИК	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИУС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Госреестр №	Пределы допускаемой основной погрешности компонента ИК	Пределы допускаемой дополнительно й погрешности компонента ИК
1	2	3	4	5	6	7	8	9
Центральный процессор контроллера прог]					аммируемого Simatic S7-400 CPU41		16-2DP
1	Содержание кислорода в отходящих газах (дыме) справа	от 0 до 25 %	Анализатор кислорода циркониевый EXA ZR	22117-01	Y=±2,0 %	Y=±1,0 %/10 °C	Y=±2,5 %	Y=±4,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
2	Температура питательной воды	от 0 до +300 °С	Термопреобразователь с унифицированным выходным сигналом УТСП, мод. УТСП-1088 (далее- УТСП-1088)	26242-03	Y=±0,25 %	Y=±0,5 %/10 °C	Д=±0,8 °C	Д=±12,2 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
3	Давление питательной воды	от 0 до 250 кгс/см²	Датчик давления Метран-55 (далее-Метран-55)	18375-08	Y=±0,35 %	-	Y=±0,7 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
4	Расход питательной воды (основной датчик)	от 0 до 160 т/ч	Преобразователь давления измерительный EJA, мод. 130 (далее- EJA, мод. 130)	14495-09	Y=±0,25 %	Y=±0,1 %/10 °C	Y=±1,5 %	Y=±1,6 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %

1	2	3	4	5	6	7	8	9
5	Расход воды на поверхностное пароохлаждение	От 0 до 63 т/ч	Преобразователь давления измерительный EJX, мод. EJX 110 (далее -EJX, мод. EJX 110)	28456-09	Y=±0,04 %	Y=±0,1 %/10 °C	Y=±1,5 %	Y=±1,6 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
6	Расход воды на конденсатор впрыска	от 0 до 40 т/ч	EJA, мод. 130	14495-09	Y=±0,25 %	Y=±0,1 %/10 °C	Y=±1,5 %	Y=±1,8 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
7	Расход конденсата на впрыск	от 0 до 8 т/ч	EJA, мод. 130	14495-09	Y=±0,25 %	Y=±0,1 %/10 °C	Y=±1,9 %	Y=±2,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
8	Расход воды на непрерывную продувку (слева)	от 0 до 1,6 т/ч	Датчики давления Метран-150 (далее-Метран-150)	32854-13	Y=±0,075 %	Y=±0,2 %/10 °C	Y=±2,3 %	Y=±2,6 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±0,7 %
9	Расход воды на непрерывную продувку (справа)	от 0 до 1,6 т/ч	Датчик давления Метран-100 (далее-Метран-100)	22235-01	Y=±0,25 %	Y=±0,25 %/10 °C	Y=±2,3 %	Y=±2,4 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
10	Расход орошающей воды на газопылеулавливающую установку (слева)	от 0 до 32 м³/ч	Счетчик-расходомер электромагнитный ADMAG, мод. AXR (далее- ADMAG, мод. AXR)	59435-14	6=±0,5 %	-	Y=±0,8 %	Y=±1,0 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
11	Расход орошающей воды на газопылеулавливающую установку (справа)	от 0 до 32 м3/ч	ADMAG, мод. AXR	59435-14	6=±0,5 %	-	Y=±0,8 %	Y=±1,0 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %

1	2	3	4	5	6	7	8	9
12	Давление пара на импульсный предохранительный клапан контрольный (основной датчик)	от 0 до 160 кгс/см²	Преобразователь давления измерительный Sitrans P типа 7MF, мод. серии Z7MF1563 (далее - Sitrans P 7MF, мод. серии Z7MF1563)	45743-10	Y=±0,5 %	Y=±0,3 %	Y=±0,8 %	Y=±1,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
13	Давление перегретого пара после главной паровой задвижки (основной датчик)	от 0 до 160 кгс/см2	Sitrans P 7MF, мод. серии Z 7MF1563	45743-10	Y=±0,5 %	Y=±0,3 %	Y=±0,8 %	Y=±1,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
14	Температура воздуха перед воздухоподогре-вом I ступени (справа)	от -50 до +150°С	Термопреобразователь с унифицированным выходным сигналом УТСМ, мод. УТСМ-1088	26242-03	Y=±0,25 %	Y=±0,5 %/10 °C	Д=±0,6 °С	Д=±8,2 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
15	Температура воздуха перед мельницей "А"	от 0 до +200 °С	Преобразователь термоэлектрический ТХАв-2088 (далее-ТХАв-2088)	20285-10	Д=±2,5 °С	-	Д=±2,5 °С	Д=±2,7 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
16	Температура воздуха перед мельницей "Б"	от 0 до +200 °С	ТХАв-2088	20285-10	Д=±2,5 °С	-	Д=±2,5 °C	Д=±2,7 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
17	Давление воздуха после дутьевого вентилятора "A" (слева)	от 0 до 400 мм вод. ст.	Метран-55	18375-08	Y=±0,35 %	-	Y=±0,7 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %

1	2	3	4	5	6	7	8	9
18	Давление воздуха после дутьевого вентилятора "Б" (справа)	от 0 до 400 мм вод. ст.	Метран-55	18375-08	Y=±0,35 %	-	Y=±0,7 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
19	Давление горячего воздуха после воздухоподогревателя II ступени (слева)	от 0 до 250 мм вод. ст.	Метран-55	18375-08	Y=±0,35 %	-	Y=±0,7 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
20	Давление горячего воздуха после воздухоподогревателя II ступени (справа)	от 0 до 250 мм вод. ст.	Метран-55	18375-08	Y=±0,35 %	-	Y=±0,7 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
21	Разрежение воздуха перед мельницей "А"	от -600 до 0 мм вод. ст.	Метран-100	22235-01	Y=±0,5 %	Y=±0,4 %/10 °C	Y=±0,8 %	Y=±2,4 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
22	Разрежение воздуха перед мельницей "Б"	от -600 до 0 мм вод. ст.	Метран-100	22235-01	Y=±0,5 %	Y=±0,4 %/10 °C	Y=±0,8 %	Y=±2,4 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
23	Сопротивление воздушному потоку воздухоподогревателя № 1	от 0 до 160 мм вод. ст.	Метран-100	22235-01	Y=±0,5 %	Y=±0,2 %/10 °C	Y=±0,8 %	Y=±1,5 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
24	Давление пара в барабане котла (основной датчик)	от 0 до 160 кгс/см²	Метран-55	18375-08	Y=±0,35 %	-	Y=±0,7 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %

1	2	3	4	5	6	7	8	9
25	Уровень воды в барабане котла (основной датчик)	от -315 до 315 мм вод. ст.	Преобразователь давления измерительный EJA, мод. 110 (далее- EJA, мод. 110)	14495-09	Y=±0,25 %	Y=±0,1 %/10 °C	Y=±0,6 %	Y=±1,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
26	Температура доменного газа	от -50 до +150°С	УТСП-1088	26242-03	Y=±0,25 %	Y=±0,5 %/10 °C	Д=±0,6 °C	Д=±8,2 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
27	Давление доменного газа до регулирующих клапанов	от 0 до 1000 мм вод. ст.	Метран-55	18375-08	Y=±0,35 %	-	Y=±0,7 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
28	Давление доменного газа за регулирующими клапанами	от 0 до 1000 мм вод. ст.	Sitrans P 7MF, мод. серии Z 7MF1563	45743-10	Y=±0,5 %	Y=±0,3 %	Y=±0,8 %	Y=±1,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
29	Температура коксового газа	от -50 до +150°С	УТСП-1088	26242-03	Y=±0,25 %	Y=±0,5 %/10 °C	Д=±0,6 °C	Д=±8,2 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
30	Давление коксового газа до регулирующих клапанов	от 0 до 2000 мм вод. ст.	Преобразователь давления измерительный EJX, мод. EJX 530 (далее -EJX, мод. EJX 530)	28456-09	Y=±0,04 %	Y=±0,1 %/10 °C	Y=±0,5 %	Y=±1,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
31	Давление коксового газа за регулирующими клапанами	от 0 до 1000 мм вод. ст.	Метран-150	32854-13	Y=±0,075 %	Y=±0,05 %/10 °C	Y=±0,5 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %

1	2	3	4	5	6	7	8	9
32	Давление коксового газа перед горелкой № 1	от 0 до 600 мм вод. ст.	Преобразователь давления измерительный Sitrans Р210 (далее- Sitrans Р210)	51587-12	Y=±0,5 %	Y=±0,25 %/10 °C	Y=±0,8 %	Y=±2,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
33	Давление коксового газа перед горелкой № 3	от 0 до 600 мм вод. ст.	Sitrans Р210	51587-12	Y=±0,5 %	Y=±0,25 %/10 °C	Y=±0,8 %	Y=±2,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
34	Давление коксового газа перед горелкой № 4	от 0 до 600 мм вод. ст.	Метран-100	22235-01	Y=±0,5 %	Y=±0,2 %/10 °C	Y=±0,8 %	Y=±1,5 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
35	Давление природного газа до регулирующих клапанов	от 0 до 1,6 кгс/см²	Метран-100	22235-01	Y=±0,5 %	Y=±0,2 %/10 °C	Y=±0,8 %	Y=±1,5 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
36	Давление природного газа за регулирующими клапанами	от 0 до 1,6 кгс/см2	EJX, мод. EJX 530	28456-09	Y=±0,04 %	Y=±0,1 %/10 °C	Y=±0,5 %	Y=±1,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
37	Давление природного газа перед горелкой № 1	от 0 до 1000 мм вод. ст.	Метран-100	22235-01	Y=±0,5 %	Y=±0,3 %/10 °C	Y=±0,8 %	Y=±1,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
38	Давление природного газа перед горелкой № 2	от 0 до 1000 мм вод. ст.	Метран-100	22235-01	Y=±0,5 %	Y=±0,3 %/10 °C	Y=±0,8 %	Y=±1,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %

1	2	3	4	5	6	7	8	9
39	Давление природного газа перед горелкой № 3	от 0 до 1000 мм вод. ст.	Метран-100	22235-01	Y=±0,5 %	Y=±0,3 %/10 °C	Y=±0,8 %	Y=±1,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
40	Давление природного газа перед горелкой № 4	от 0 до 1000 мм вод. ст.	Преобразователь давления измерительный Sitrans Р200	51587-12	Y=±0,5 %	Y=±0,25 %/10 °C	Y=±0,8 %	Y=±2,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
41	Температура угольной пыли в бункере	от 0 до +200 °С	УТСП-1088	26242-03	Y=±0,25 %	Y=±0,5 %/10 °C	Д=±0,6 °C	Д=±8,2 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
42	Сопротивление воздушному потоку мельницы "А"	от 0 до 600 мм вод. ст.	Метран-100	22235-01	Y=±0,5 %	Y=±0,2 %/10 °C	Y=±0,8 %	Y=±1,5 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
43	Сопротивление воздушному потоку мельницы "Б"	от 0 до 600 мм вод. ст.	Метран-100	22235-01	Y=±0,5 %	Y=±0,2 %/10 °C	Y=±0,8 %	Y=±1,5 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
44	Температура пылевоздушной смеси за мельницей "А"	от 0 до +180°С	Термопреобразователь с унифицированным выходным сигналом Метран-270, мод. ТСМУ Метран-274-Exia (далее- ТСМУ Метран-274)	21968-06	Y=±0,5 %	Y=±0,45 %/10 °C	Д=±1,0 °C	Д=±6,0 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
45	Температура пылевоздушной смеси за мельницей "Б"	от 0 до +180°С	ТСМУ Метран-274- Exia	21968-11	Y=±0,5 %	Y=±0,45 %/10 °C	Д=±1,0 °C	Д=±6,0 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %

1	2	3	4	5	6	7	8	9
46	Разрежение аэросмеси перед мельничным вентилятором "А"	от -1000 до 0 мм вод. ст.	Метран-100	22235-01	Y=±0,25 %	Y=±0,25 %/10 °C	Y=±0,6 %	Y=±1,6 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
47	Разрежение аэросмеси перед мельничным вентилятором "Б"	от -1000 до 0 мм вод. ст.	Метран-100	22235-01	Y=±0,25 %	Y=±0,25 %/10 °C	Y=±0,6 %	Y=±1,6 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
48	Давление масла к мельнице "А"	от 0 до 6 кгс/см²	Метран-150	32854-13	Y=±0,075 %	Y=±0,05 %/10 °C	Y=±0,5 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
49	Давление масла к мельнице "Б"	от 0 до 6 кгс/см2	Метран-100	22235-01	Y=±0,5 %	Y=±0,3 %/10 °C	Y=±0,8 %	Y=±1,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
50	Давление пылевоздушной смеси в пылепроводе, горелка № 1	от 0 до 250 кгс/м2	Метран-55	18375-08	Y=±0,35 %	-	Y=±0,7 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
51	Давление пылевоздушной смеси в пылепроводе, горелка № 2	от 0 до 250 кгс/м2	Метран-55	18375-08	Y=±0,35 %	-	Y=±0,7 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
52	Давление пылевоздушной смеси в пылепроводе, горелка № 3	от 0 до 250 кгс/м2	Метран-55	18375-08	Y=±0,35 %	-	Y=±0,7 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
53	Давление пылевоздушной смеси в пылепроводе, горелка № 4	от 0 до 250 кгс/м2	Метран-55	18375-08	Y=±0,35 %	-	Y=±0,7 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %

1	2	3	4	5	6	7	8	9
54	Температура уходящих газов (справа)	от 0 до +300 °С	Преобразователь термоэлектрический ТХА(К) (далее-ТХА(К))	43741-10	Д=±2,5 °С	-	Д=±2,6 °C	Д=±2,7 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
55	Температура уходящих газов (слева)	от 0 до +300 °С	Преобразователь термоэлектрический кабельный ТХА-К (далее- ТХА-К)	23411-12	Д=±2,5 °С	-	Д=±2,6 °C	Д=±2,7 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
56	Разрежение отходящих газов до скруббера № 1	от -300 до 0 мм вод. ст.	Метран-100	22235-01	Y=±1,0 %	Y=±1,3 %/10 °C	Y=±1,3 %	Y=±7,2 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
57	Разрежение отходящих газов до скруббера № 2	от -300 до 0 мм вод. ст.	Метран-100	22235-01	Y=±1,0 %	Y=±1,3 %/10 °C	Y=±1,3 %	Y=±7,2 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
58	Разрежение отходящих газов после скруббера № 1	от -600 до 0 мм вод. ст.	Метран-100	22235-01	Y=±0,5 %	Y=±0,4 %/10 °C	Y=±0,8 %	Y=±2,4 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
59	Разрежение отходящих газов после скруббера № 2	от -600 до 0 мм вод. ст.	Метран-100	22235-01	Y=±0,5 %	Y=±0,4 %/10 °C	Y=±0,8 %	Y=±2,4 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
60	Разрежение дымовых газов в топке котла (верх топки)слева	от -12,5 до 0 мм вод. ст.	Метран-100	22235-01	Y=±0,5 %	Y=±0,4 %/10 °C	Y=±0,8 %	Y=±2,4 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
61	Температура воздуха в шкафу AZG20	от -50 до +50 °С	ТСМУ Метран-274- Exia	21968-11	Y=±0,5 %	Y=±0,45 %/10 °C	Д=±0,6 °C	Д=±3,4 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %

1	2	3	4	5	6	7	8	9
62	Температура воздуха на 17 отметке	от -50 до +150°С	Термометр сопротивления ТСМ-1193	40163-08	A=±(0,6+0,01-\|t\|) °С	-	A=±(0,8+0,01Jt\|) °C	A=±(1,1+ +0,01-\|t\|) °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
63	Расход питательной воды (резервный датчик)	от 0 до 160 т/ч	EJA, мод. 130	14495-09	Y=±0,25 %	Y=±0,1 %/10 °C	Y=±1,5 %	Y=±1,6 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
64	Давление пара на импульсный предохранительный клапан контрольный (резервный датчик)	от 0 до 160 кгс/см²	Sitrans P 7MF, мод. серии Z 7MF1563	45743-10	Y=±0,5 %	Y=±0,3 %	Y=±0,8 %	Y=±1,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
65	Давление перегретого пара после главной паровой задвижки (резервный датчик)	от 0 до 160 кгс/см2	Метран-55	18375-08	Y=±0,35 %	-	Y=±0,7 %	Y=±0,9 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
66	Давление пара в барабане котла (резервный датчик)	от 0 до 160 кгс/см2	Sitrans P 7MF, мод. серии Z 7MF1563	45743-10	Y=±0,5 %	Y=±0,3 %	Y=±0,8 %	Y=±1,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
67	Уровень воды в барабане котла (резервный датчик)	от -315 до 315 мм вод. ст.	EJA, мод. 110	14495-09	Y=±0,25 %	Y=±0,1 %/10 °C	Y=±0,6 %	Y=±1,1 %
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
68	Уровень воды в барабане котла (резервный датчик)	от -315 до 315 мм вод. ст.	Преобразователь давления измерительный SITRANS P типа DSIII7MF4433	30883-05	Y=±0,09 %	Y=±0,75 %/10 °C от -40 до -10 °C включ. св. +60 до +85 °C включ. Y=±0,6 %/10 °C св. -10 до +60 °C включ.	Y=±0,5 %	Y=±5,5 % от -40 до -10 °C включ. св. +60 до +85 °C включ. Y=±4,4 % св. -10 до +60 °C включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %

1	2	3	4	5	6	7	8	9
69	Температура перегретого пара после поверхностного пароперегревателя	от 0 до +1100°С	Преобразователь термоэлектрический кабельный КТХА (далее- КТХА)	36765-09	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
70	Температура витков пароперегревателя, ступень 1, т. 1	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
71	Температура витков пароперегревателя, ступень 1, т. 2	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
72	Температура витков пароперегревателя, ступень 1, т. 3	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %

1	2	3	4	5	6	7	8	9
73	Температура витков пароперегревателя, ступень 1, т. 4	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
74	Температура витков пароперегревателя, ступень 1, т. 5	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
75	Температура витков пароперегревателя, ступень 1, т. 6	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
76	Температура витков пароперегревателя, ступень 1, т. 7	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %

1	2	3	4	5	6	7	8	9
77	Температура витков пароперегревателя, ступень 1, т. 8	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
78	Температура витков пароперегревателя, ступень 1, т. 9	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
79	Температура витков пароперегревателя, ступень 2, т. 1	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
80	Температура витков пароперегревателя, ступень 2, т. 2	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %

1	2	3	4	5	6	7	8	9
81	Температура витков пароперегревателя, ступень 2, т. 3	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
82	Температура витков пароперегревателя, ступень 2, т. 4	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
83	Температура витков пароперегревателя, ступень 2, т. 5	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
84	Температура витков пароперегревателя, ступень 2, т. 6	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %

1	2	3	4	5	6	7	8	9
85	Температура витков пароперегревателя, ступень 2, т. 7	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
86	Температура витков пароперегревателя, ступень 2, т. 8	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
87	Температура пара до впрыска (слева)	от 0 до +1100°С	ТХА-К	23411-07	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
88	Температура пара до впрыска (справа)	от 0 до +1100°С	Термопреобразователь с унифицированным выходным сигналом УТХА	39801-08	Y=±1,5 %	-	Д=±16,6 °С	Д=±16,7 °С
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %
89	Температура пара после впрыскивающего пароохладителя (основной датчик)	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %

1	2	3	4	5	6	7	8	9
90	Температура пара до главной паровой задвижки	от 0 до +1000 °С	ТХА(К)	43741-10	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,0075-\|г\|) °С св. +333 до +1000 °С включ.	-	Д=±2,6 °C от 0 до +333 °С включ. Д=±(0,19+ +0,0075-\|t\|) °C св. +333 до +1000 °C включ.	Д=±2,7 °C от 0 до +333 °C включ. Д=±(0,5+ +0,0075-\|t\|) °C св. +333 до +1000 °C включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
91	Температура пара за главной паровой задвижкой (основной датчик)	от 0 до +1100°С	КТХА	36765-09	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °C от 0 до +333 °C включ. Д=±(0,22+ +0,00751) °C св. +333 до +1100 °C включ.	Д=±2,7 °C от 0 до +333 °C включ. Д=±(0,57+ +0,00751) °C св. +333 до +1100 °C включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
92	Температура воздуха за воздухоподогре-вом II ступени (слева)	от 0 до +1100°С	КТХА	36765-09	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °C от 0 до +333 °C включ. Д=±(0,22+ +0,00751) °C св. +333 до +1100 °C включ.	Д=±2,7 °C от 0 до +333 °C включ. Д=±(0,57+ +0,00751) °C св. +333 до +1100 °C включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
93	Температура пара после впрыскивающего пароохладителя (резервный датчик)	от 0 до +1100°С	ТХА-К	65177-16	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °C от 0 до +333 °C включ. Д=±(0,22+ +0,00751) °C св. +333 до +1100 °C включ.	Д=±2,7 °C от 0 до +333 °C включ. Д=±(0,57+ +0,00751) °C св. +333 до +1100 °C включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
94	Температура пара за главной паровой задвижкой (резервный датчик)	от 0 до +1000 °С	Термопреобразователь с унифицированным выходным сигналом ТХАУ	18847-05	Y=±0,5 %	Y=±0,2 %/10 °C	Д=±5,1 °C	Д=±16,2 °C
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,5 %	Y=±0,7 %

1	2	3	4	5	6	7	8	9
95	Температура воздуха за воздухоподогре-вом II ступени (справа)	от 0 до +1000 °С	ТХА(К)	43741-10	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,0075-\|г\|) °С св. +333 до +1000 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,19+ +0,0075-\|t\|) °С св. +333 до +1000 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,5+ +0,0075-\|t\|) °С св. +333 до +1000 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
96	Температура отходящих газов в поворотной камере, слева	от 0 до +1000 °С	ТХА(К)	43741-10	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,0075ф\|) °С св. +333 до +1000 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,19+ +0,0075-\|t\|) °С св. +333 до +1000 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,5+ +0,0075-\|t\|) °С св. +333 до +1000 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
97	Температура отходящих газов в поворотной камере, справа	от 0 до +1000 °С	ТХА(К)	43741-10	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,0075ф\|) °С св. +333 до +1000 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,19+ +0,0075-\|t\|) °С св. +333 до +1000 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,5+ +0,0075-\|t\|) °С св. +333 до +1000 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
98	Температура отходящих газов за водяным экономайзером II ступени (слева)	от 0 до +1000 °С	ТХА(К)	43741-10	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,0075ф\|) °С св. +333 до +1000 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,19+ +0,0075-\|t\|) °С св. +333 до +1000 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,5+ +0,0075-\|t\|) °С св. +333 до +1000 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %

1	2	3	4	5	6	7	8	9
99	Температура отходящих газов за водяным экономайзером II ступени (справа)	от 0 до +1000 °С	ТХА(К)	43741-10	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,0075-\|г\|) °С св. +333 до +1000 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,19+ +0,0075-\|t\|) °С св. +333 до +1000 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,5+ +0,0075-\|t\|) °С св. +333 до +1000 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
100	Температура отходящих газов за воздухоподогре-вом II ступени (слева)	от 0 до +1100°С	КТХА	36765-09	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
101	Температура отходящих газов за воздухоподогре-вом II ступени (справа)	от 0 до +1100°С	ТХА-К	23411-07	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,00751) °С св. +333 до +1100 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,22+ +0,00751) °С св. +333 до +1100 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,57+ +0,00751) °С св. +333 до +1100 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %
102	Температура отходящих газов за водяным экономайзером I ступени (слева)	от 0 до +1000 °С	ТХА(К)	43741-10	Д=±2,5 °С от 0 до +333 °С включ. Д=±(0,0075ф\|) °С св. +333 до +1000 °С включ.	-	Д=±2,6 °С от 0 до +333 °С включ. Д=±(0,19+ +0,0075-\|t\|) °С св. +333 до +1000 °С включ.	Д=±2,7 °С от 0 до +333 °С включ. Д=±(0,5+ +0,0075-\|t\|) °С св. +333 до +1000 °С включ.
			6ES7 331-7KF02-0AB0	15772-11	Y=±0,7 %	Y=±1,1 %

103

Температура отходящих газов за водяным экономайзером I ступени (справа)

от 0 до +1000°С

ТХА(К)

43741-10

Д=±2,5 °С от 0 до +333 °С включ.

Д=±(0,0075-|ф °С св. +333 до +1000 °С включ.

Д=±2,6 °С от 0 до +333 °С включ.

Д=±(0,19+

+0,0075-|t|) °С

св. +333 до +1000 °С включ.

Д=±2,7 °С от 0 до +333 °С включ.

Д=±(0,5+ +0,0075-|t|) °С св. +333 до +1000 °С включ.

6ES7 331-7KF02-0AB0

15772-11

Y=±0,7 %

Y=±1,1 %

Примечания - Д - абсолютная погрешность; у - приведенная погрешность к верхнему значению диапазона измерения; 6- относительная погрешность; |t|- абсолютное значение измеряемой температуры, без учета знака; t- значение измеряемой температуры.

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

В состав ИС входят:

- технические средства (измерительные и комплексные компоненты) представлены в таблице 3;
- вычислительные, вспомогательные компоненты и техническая документация в

таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование	Количество
Автоматизированное рабочее место	2 шт.
Контроллер программируемый SIMATIC S7-400	1 шт.
ИЦ289.ТРП.00 ОАО «ЕВРАЗ ЗСМК». Паровоздуходувная станция. Автоматизированная система управления технологическим процессом котла № 2. Технорабочий проект	1 экз.
ИЦ289.ТРП.00-ИЭ.01-07 ОАО «ЕВРАЗ ЗСМК». Паровоздуходувная станция. Автоматизированная система управления технологическим процессом котла № 2. Технорабочий проект. Инструкция по эксплуатации для машиниста котлоагрегатов	1 экз.
ИЦ289.ТРП.00-ИЭ.02-07 ОАО «ЕВРАЗ ЗСМК». Паровоздуходувная станция. Автоматизированная система управления технологическим процессом котла № 2. Технорабочий проект. Инструкция по эксплуатации для слесаря КИПиА	1 экз.
МП ИЦ289-20 Система измерительная автоматизированной системы управления технологическим процессом котла № 2 паровоздуходувной станции АО «ЕВРАЗ ЗСМК». Методика поверки»	1 экз.
Система измерительная автоматизированной системы управления технологическим процессом котла № 2 паровоздуходувной станции АО «ЕВРАЗ ЗСМК». Паспорт	1 экз.

Поверка

осуществляется в соответствии с документом МП ИЦ289-20 «Система измерительная автоматизированной системы управления технологическим процессом котла № 2

паровоздуходувной станции АО «ЕВРАЗ ЗСМК». Методика поверки», утвержденным ФБУ «Кемеровский ЦСМ» 20 января 2020 г.

Основные средства поверки:

- средства измерений и эталоны в соответствии с нормативной документацией по поверке первичных измерительных преобразователей и PLC;
- термогигрометр ИВА-6Р-Д, регистрационный номер в Федеральном информационном фонде № 46434-11;
- мультиметр цифровой 34401А, регистрационный номер в Федеральном информационном фонде № 54848-13;
- планшетный компьютер с фотоаппаратом, настроенный на синхронизацию шкалы времени с тайм-сервера уровня stratum 1 (ntp1.niiftri.irkutsk.ru) Восточно-Сибирского филиала ФГУП «ВНИИФТРИ».

Знак поверки наносится на свидетельство о поверке ИС в виде оттиска поверительного клейма.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к Системе измерительной автоматизированной системы управления технологическим процессом котла № 2 паровоздуходувной станции АО «ЕВРАЗ ЗСМК».

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Изготовитель

Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (АО «ЕВРАЗ ЗСМК»)

ИНН 4218000951

Адрес: 654043, Кемеровская обл., г. Новокузнецк, шоссе Космическое, д. 16

Телефон: (3843) 59-59-00

Факс: (3843) 59-59-59

Web-сайт: http://www.zsmk.ru

E-mail: zsmk@evraz.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области» (ФБУ «Кемеровский ЦСМ»)

Адрес: 654032, Кемеровская обл., г. Новокузнецк, ул. Народная, д. 49 Юридический адрес: 650991, Кемеровская область, г. Кемерово, ул. Дворцовая, д. 2 Телефон: (3843) 36-41-41

Факс: (3843) 36-02-62

Web-сайт: http://www.csmnvkz.ru

E-mail: info@csmnvkz.ru

Аттестат аккредитации ФБУ «Кемеровский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312319 от 10.10.2017 г.

Техническая поддержка

7205 Kb

Файлов: 10 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2337 от 31.12.2020

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

7205 Kb

Файлов: 10 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2337 от 31.12.2020

Текст приказа Росстандарта № 2337 от 31.12.2020

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
