ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные ЛОГИКА 6742
Назначение средства измеренийКомплексы измерительные ЛОГИКА 6742 (далее - ИК) предназначены для измерения расхода и объема природного газа при рабочих условиях, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.
Описание средства измеренийПринцип действия ИК состоит в измерении параметров газа, транспортируемого по трубопроводам при рабочих условиях, с последующим расчетом значений расхода и объема, соответствующих стандартным условиям t=20 °C и p=0,101325 МПа. Выходные электрические сигналы датчиков параметров потока газа (расход, давление, температура и др.), установленных в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление расхода и объема газа.
В составе ИК могут использоваться в любом сочетании первичные преобразователи и барьеры искрозащиты, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в Федеральном информационном фонде по обеспечению единства измерений). В качестве комплексного компонента ИК используется корректор СПГ740 (8011020) или СПГ742 (48867-12).
ИК различаются количеством, составом и уровнем точности измерительных каналов объема. Конкретный состав ИК определяется заказом и приводится в паспорте.
Таблица 1 - Типы первичных преобразователей и барьеров искрозащиты в составе ИК
|
Первичные преобразователи |
Барьеры искрозащиты | ||
|
расхода |
давления и разности давлений |
температуры | |
|
РСГ (41453-13); СТГ (28739-19); TZ/FLUXI (14350-12); СГ (14124-14); RVG (16422-10); RABO (54267-13) TRZ (31141-13); YEWFLO DY (17675-09); PROWIRL 200 (58533-14); PRO-V (35299-07); OPTISWIRL 4200 (74011-19); ЭВ-200 (42775-14); |
EJ* (59868-15); 3051 (14061-15); MBS 4003 (56237-14); Метран-150 (32854-13); МИДА-13П (17636-17); МИДА-15 (50730-17); 2088 (16825-08); DMP (56795-14); Метран-55 (18375-08); СДВ (28313-11); АИР-20/М2 (63044-16); АИР-10 (31654-14); ПД100И (56246-14) |
ТС (58808-14); ТЭМ-100 (40592-09); ТПТ-1, -17, -19 (46155-10); ТПТ-15 (39144-08); ТСП-Н (38959-17) |
ТСС-Ех (63024-16); TBS (68779-17); КОРУНД МХХХ (57154-14); |
Общий вид составных частей ИК приведен на рисунках 1 - 5.

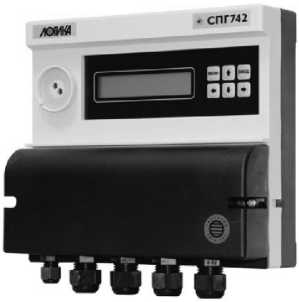

Рисунок 1 - Корректоры СПГ740 (слева) и СПГ742
RVG
СГ
РСГ
TRZ
RABO
TZ/FLUXI СТГ
OPTISWIRL 4200
ЭВ-200
YEWFLO DY

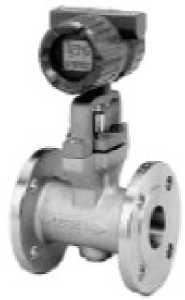

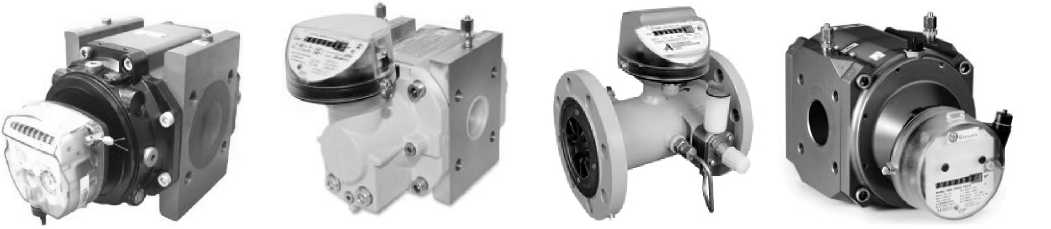

Рисунок 2 - Преобразователи расхода
PROVIRL 200
PRO-V
Метран-150
EJ*
3051 АИР-20/М2
2088
СДВ
DMP
ПД100И
МИДА-13П АИР-10
Метран-55
МИДА-15
MBS 4003

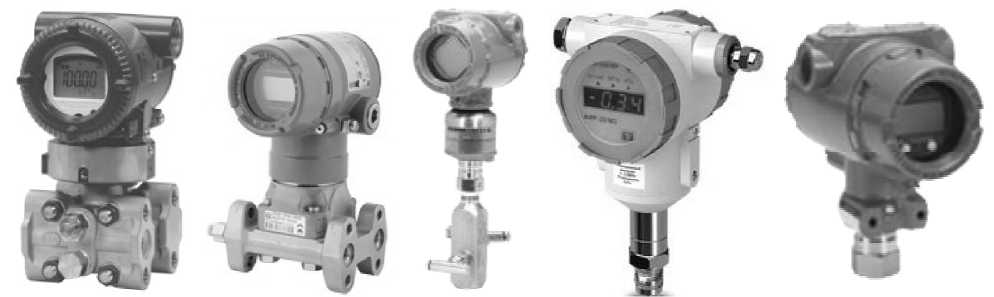

Рисунок 3 - Преобразователи давления
ТПТ-1
ТСП-Н
ТС

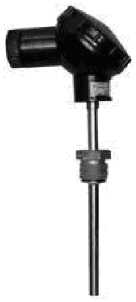

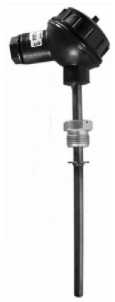

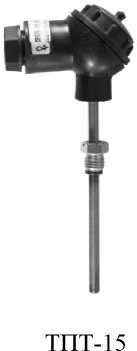

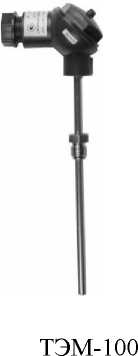

Рисунок 4 - Преобразователи температуры
ТСС-Ех
КОРУНД Мххх
Рисунок 5 - Барьеры искрозащиты
TBS
Программное обеспечение (ПО) ИК встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в корректоре и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Номер версии: |
|
1.0.Х.Х.ХХ 1.0.Х.Х.ХХ |
|
Цифровой идентификатор: |
- ИК с корректором СПГ740 |
1B01 |
|
- ИК с корректором СПГ742 |
2D48 | |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Диапазон измерений объемного расхода, м3/ч |
от 0,1 до 3 •IO5 |
|
Диапазон измерений объема, м3 |
от 2-10-5 до 9-107 |
|
Диапазон измерений температуры, °C |
от -40 до +70 |
|
Диапазон измерений давления, МПа |
от 0 до 7 |
|
Диапазон измерений разности давлений, кПа |
от 0 до 1000 |
|
Пределы допускаемой относительной погрешности при измерении расхода и объема газа: - при рабочих условиях, % - при стандартных условиях, % |
±0,75; ±1; ±2 ±1; ±1,5; ±2,5 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, % |
±0,3; ±0,5; ±0,8 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
±(0,3+0,002-|t|); ±(0,8+0,004-|t|); ±(1,0+0,005-|t|) |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении разности давлений, % |
±1 |
|
Пределы допускаемой относительной погрешности часов, % |
±0,01 |
|
Примечание: t - температура контролируемой среды, °С. | |
Таблица 4 - Технические характеристики
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность, % |
80 при 35 °С и более низких температурах |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Электропитание: - напряжение, В - частота, Гц |
220 '22 (непосредственно или через сетевые адаптеры) 50±2 |
|
Габаритные размеры и масса |
приведены в описаниях типа составных частей |
|
Средняя наработка на отказ, ч |
40000 |
|
Средний срок службы, лет |
12 |
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность средства измеренийТаблица 5 - Состав комплекса измерительного ЛОГИКА 6742
|
Наименование |
Количество |
|
Корректор |
1 шт. |
|
Преобразователи расхода |
от 1 до 2 шт |
|
Преобразователи давления (разности давлений) |
от 1 до 4 шт. |
|
Преобразователи температуры |
от 1 до 2 шт. |
|
Барьеры искрозащиты |
от 0 до 10 шт. |
|
Руководство по эксплуатации с методикой поверки (РАЖГ.421431.042 РЭ) |
1 шт. |
|
Паспорт (РАЖГ.421431.042 ПС) |
1 шт. |
|
Эксплуатационная документация составных частей |
1 шт. |
приведены в документе РАЖГ.421431.042 РЭ "Комплексы измерительные ЛОГИКА 6742. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к комплексам измерительным ЛОГИКА 6742ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений при помощи турбинных, ротационных и вихревых расходомеров и счетчиков
ТУ 4217-100-23041473-2016 Комплексы измерительные ЛОГИКА 6742. Технические условия
