ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы технических средств непрограммируемой логики КТС НПЛ

Комплексы технических средств непрограммируемой логики КТС НПЛ (далее -комплексы) предназначены для измерений и измерительных преобразований сигналов силы и напряжения постоянного тока, сигналов от термопар (ТП), термопреобразователей сопротивления (ТС), формирования дискретных сигналов при достижении сигналами заданных предельных значений, формирования и выдачи информационных сигналов в цифровой и аналоговой форме в локальную сеть функциональных блоков (ЛСФБ).

Принцип действия КТС НПЛ в части измерений основан на аналого-цифровом преобразовании входных аналоговых сигналов, их обработке, регистрации и передаче по локальной сети.

КТС НПЛ (базовые шкафы проектного заполнения и блоки КТС НПЛ), предназначены для построения проектным путем автоматизированных систем управления технологическими процессами атомных электростанций (АЭС). Базовые шкафы предназначены для размещения и обеспечения условий работы функциональных блоков КТС НПЛ и концентраторов, производства ООО «Московский завод «ФИЗПРИБОР».

В состав КТС НПЛ входят следующие технические средства:

- шкафы базовые, предназначенные для установки блоков сбора и выдачи аналоговых и дискретных сигналов, источников вторичного электропитания, контроллеров управления, подключения входных и выходных внешних цепей;

- блоки сбора и выдачи аналоговых и дискретных сигналов, служебные блоки, контроллеры управления, источники питания, сетевые устройства;

- стенды, предназначенные для проверки и отладки аппаратур;

- кабели ЛВС, сигнальные кабели и кабели питания.

Отличительной особенностью КТС НПЛ является:

реализация функций формирования команд защиты и диагностического опробования на аппаратных средствах «жёсткой» логики без применения программируемых средств (микроконтроллеров, ЭВМ, программируемых логических интегральных схем ПЛИС);

реализация на микроконтроллерах и ЭВМ функций сбора сигналов и передачи информации в систему верхнего блочного уровня (СВБУ) и дополнительного диагностирования - при этом в режиме штатного функционирования отсутствует влияние программируемых средств на работу средств «жёсткой» логики, в том числе в случае отказа программируемых средств, что обеспечивается аппаратно.

Измерительными компонентами КТС НПЛ являются аналоговые функциональные блоки: БСОТП, БСОУТ1, БСОУТ2, БСО10, БСО75, БСОТС, БСА Т, БСА Н, БСА ТП, БСА ТС, БВА Т, БВА Н.

На базе перечисленных блоков и контроллера управления могут быть образованы измерительные каналы аналоговых сигналов.

Блоки БСОТП, БСОУТ1, БСОУТ2, БСО10, БСО75, БСОТС предназначены для реализации на непрограммируемых средствах («жёсткой логике») функций, обеспечивающих выполнение команд защиты.

Фотография общего вида комплексов представлена на рисунке 1.

Пломбировка комплексов не предусмотрена.

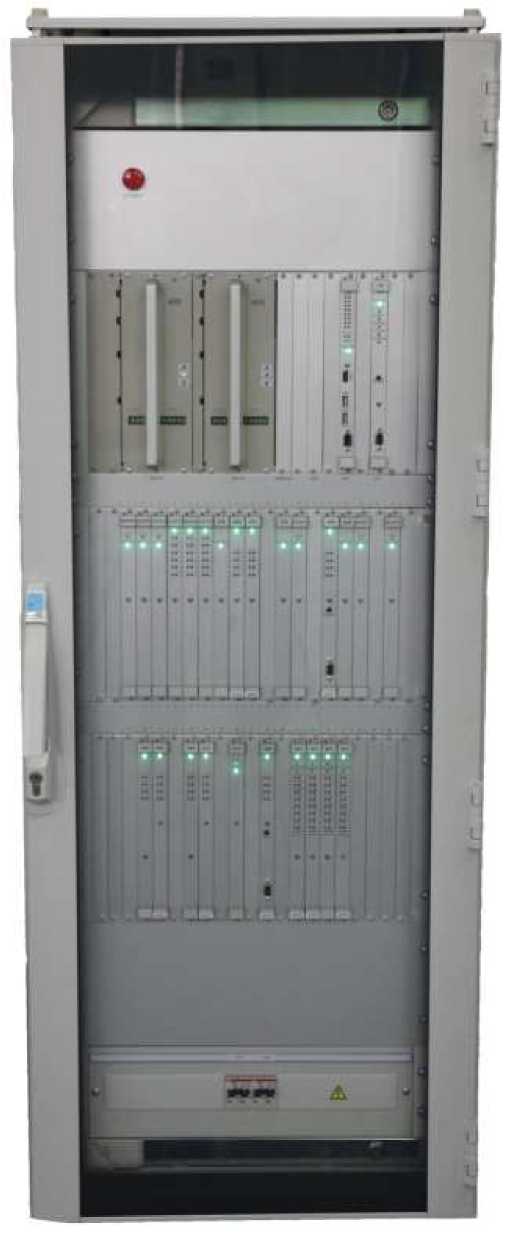

Рисунок 1 - Фотография общего вида комплексов

Блоки сбора и обработки сигналов термопар БСОТП обеспечивают:

• -    прием сигналов ТП стандартных градуировок по ГОСТ Р 8.585-2001 в диапазоне от минус 10 мВ до плюс 32 мВ на гальванически изолированные входы;

• -     прием сигналов ТС стандартных градуировок по ГОСТ 6651-2009 в диапазоне от 0 до 150 Ом для компенсации температуры холодного спая на гальванически изолированные входы;

• -    первичную обработку входных сигналов: фильтрацию, масштабирование;

• -    компенсацию температуры холодного спая по сигналам ТС, при этом один сигнал ТС используется для двух сигналов ТП;

• -    формирование дискретных сигналов срабатывания при достижении сигналами ТП заданных предельных значений (уставки срабатывания) с регулируемой зоной возврата;

• -    срабатывание на понижение или повышение, две независимые уставки на один сигнал;

• -     опробование (приведение выходов в заданное состояние) индивидуально для каждого входа блока по внешнему дискретному сигналу;

• -     диагностику входных сигналов, выходных сигналов и самого блока;

• -     сигнализацию срабатывания светодиодами на лицевой панели блока;

• -     сигнализацию неисправности блока.

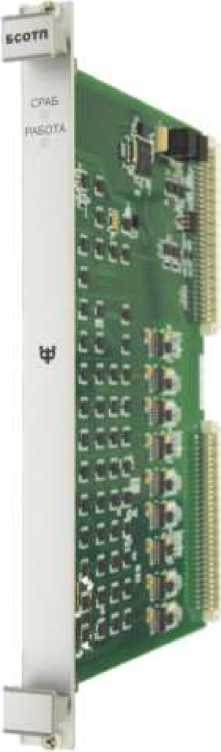

Фотография общего вида блока БСОТП приведена на рисунке 2.

Блоки сбора и обработки унифицированных сигналов тока БСОУТ1 обеспечивают:

• -    прием унифицированных сигналов от 0 до 20 мА от датчиков уровня на гальванически изолированные входы;

• -    прием унифицированных сигналов от 0 до 20 мА от датчиков давления на гальванически изолированные входы для коррекции уровня;

• -    первичную обработку входных сигналов: фильтрацию, масштабирование;

• -    коррекцию входных значений уровня по сигналам коррекции от датчиков давления, один сигнал коррекции на один вход уровня;

• -    формирование дискретных сигналов срабатывания при достижении скорректированными входными сигналами заданных предельных значений (уставки срабатывания) с регулируемой зоной возврата;

• -    срабатывание на понижение или повышение, две независимые уставки на один сигнал;

• -     опробование (приведение выходов в заданное состояние) индивидуально для каждого входа уровня по внешнему дискретному сигналу;

• -     диагностику входных сигналов, выходных сигналов и самого блока;

• -     сигнализацию срабатывания светодиодами лицевой панели блока;

• -     сигнализацию о неисправности блока.

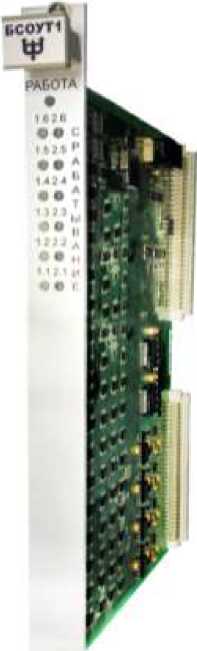

Фотография общего вида блока БСОУТ1 приведена на рисунке 3.

Рисунок 3 - Фотография общего вида блока БСОУТ1

Блоки сбора и обработки унифицированных сигналов тока БСОУТ2 обеспечивают:

• -    прием унифицированных сигналов от 0 до 20 мА на гальванически изолированные входы;

• -    первичную обработку входных сигналов: фильтрацию, демпфирование, масштабирование;

• -    формирование дискретных сигналов срабатывания при достижении входными сигналами заданных предельных значений (уставки срабатывания) с регулируемой зоной возврата;

• -    срабатывание на понижение или повышение;

• -     опробование (приведение выходов в заданное состояние) дискретной части блока по внешнему дискретному сигналу;

• -     диагностику входных сигналов, выходных сигналов и самого блока;

• -     сигнализацию срабатывания светодиодами лицевой панели блока;

• -     сигнализацию о неисправности блока.

  Фотография общего вида блока БСОУТ2 приведена на рисунке 4.

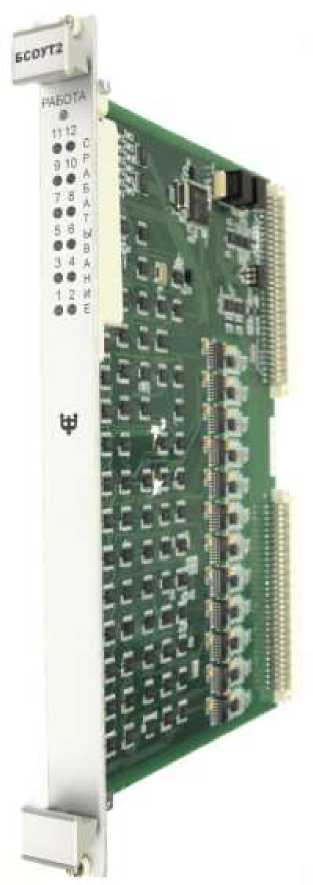

  Рисунок 4 - Фотография общего вида блока БСОУТ2

Блоки сбора и обработки сигналов БСО10 обеспечивают:

• -    прием унифицированного токового сигнала от 0 до 20 мА гальванически изолированный вход;

• -    прием сигналов термоЭДС от термопар (ТП) стандартных градуировок по ГОСТ Р 8.585-2001 в диапазоне от минус 10 мВ до плюс 88 мВ на гальванически изолированные входы;

• -     прием сигналов от термопреобразователей сопротивления (ТС) стандартных градуировок по ГОСТ 6651-2009 в диапазоне от 0 до 300 Ом на гальванически изолированные входы;

• -    формирования дискретных сигналов срабатывания при достижении разностью входных сигналов заданных предельных значений;

• -    формирования дискретных сигналов срабатывания при достижении входными сигналами заданных предельных значений;

• -    компенсацию температуры холодного спая по сигналам ТС;

• -    первичную обработку входных сигналов: фильтрацию, демпфирование, масштабирование;

• -    программное преобразование оцифрованных входных сигналов в код, пропорциональный значению постоянного тока, и передачи указанного кода через интерфейсы RS-485;

• -    выдачу информационных сигналов в цифровой форме.

Фотография общего вида блока БСО10 приведена на рисунке 5

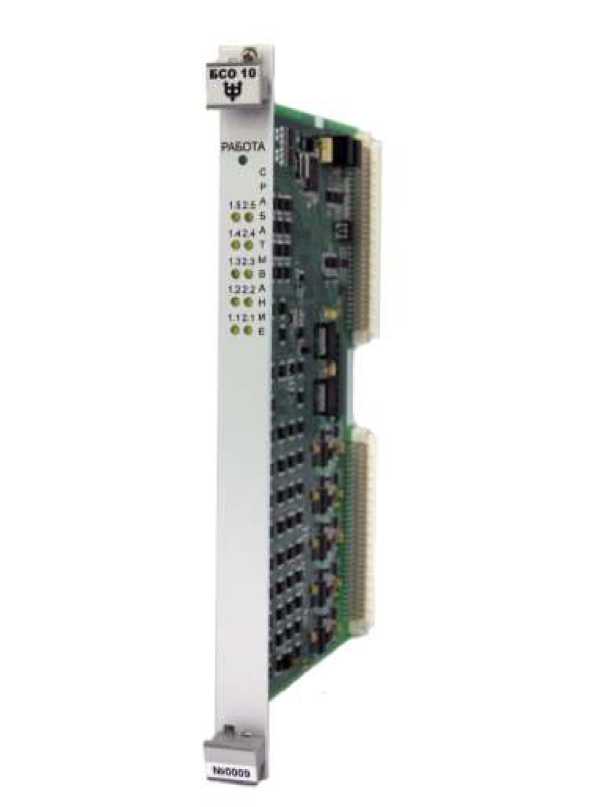

Рисунок 5 - Фотография общего вида блока БСО10

• -    прием унифицированных токовых сигналов от 0 до 20 мА на гальванически изолированные входы;

• -    формирования дискретных сигналов срабатывания при достижении разностью входных сигналов заданных предельных значений;

• -    формирования дискретных сигналов срабатывания при достижении входными сигналами заданных предельных значений;

• -    первичную обработку входных сигналов: фильтрацию, демпфирование, масштабирование;

• -    программное преобразование оцифрованных входных сигналов в код, пропорциональный значению постоянного тока, и передачи указанного кода через интерфейсы RS-485;

• -    выдачу, в соответствии с функциональной схемой, информационных сигналов в цифровой форме.

Фотография общего вида блока БСО75 приведена на рисунке 6.

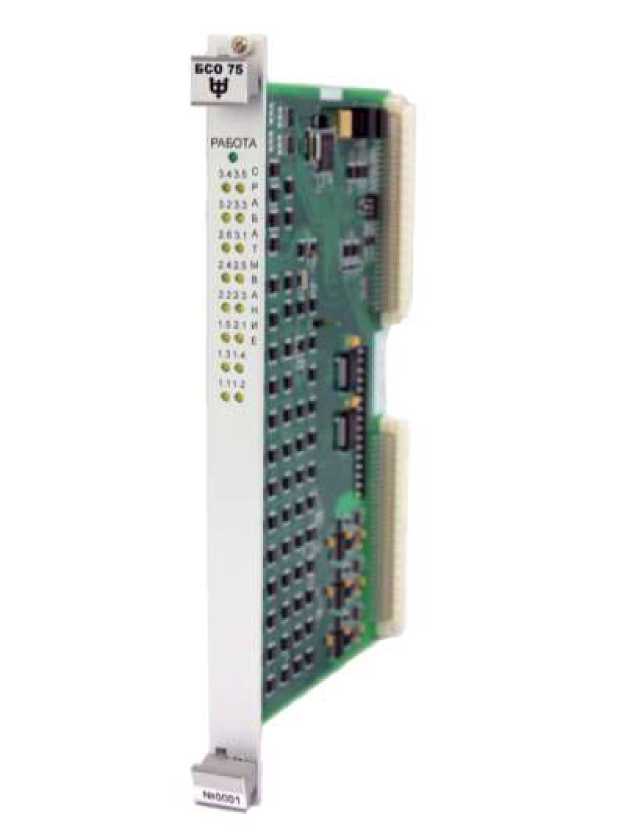

Рисунок 6 - Фотография общего вида блока БСО75

• -     прием сигналов от термопреобразователей сопротивления (ТС) стандартных градуировок по ГОСТ 6651-2009 в диапазоне от 0 до 300 Ом на гальванически изолированные входы;

• -    формирования дискретных сигналов срабатывания при достижении входными сигналами заданных предельных значений;

• -     первичную обработку входных сигналов: фильтрацию, демпфирование, масштабирование;

• -     программное преобразование оцифрованных входных сигналов в код, пропорциональный значению постоянного тока, и передачи указанного кода через интерфейсы RS-485;

• -    выдачу, в соответствии с функциональной схемой, информационных сигналов в цифровой форме.

Фотография общего вида блока БСОТС приведена на рисунке 7.

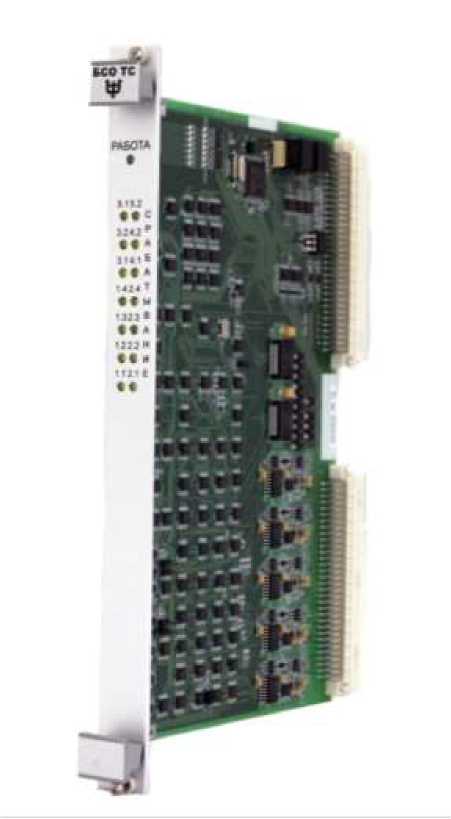

Рисунок 7 - Фотография общего вида блока БСОТС

• -     прием унифицированных аналоговых сигналов постоянного тока (0-5) мА, (0-20) мА, (4-20) мА на гальванически изолированные входы;

• -     преобразование аналоговых сигналов в цифровое значение;

• -    программное преобразование оцифрованных входных сигналов в код и передачу через интерфейсы RS-485 по локальной сети;

• -     прием и передачу служебной и диагностической информации.

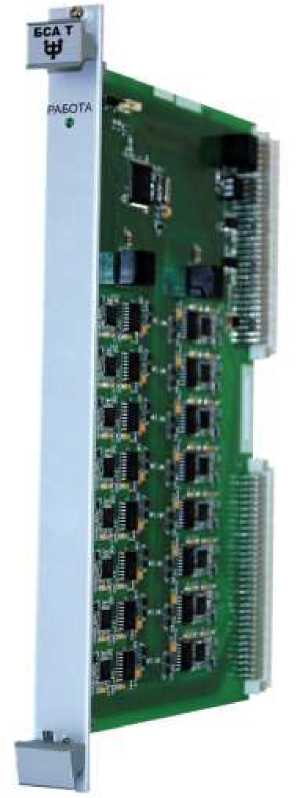

Фотография общего вида блока БСА Т приведена на рисунке 8.

• -    прием унифицированных аналоговых сигналов напряжения постоянного тока (010) В или (2-10) В на гальванически изолированные входы;

• -     преобразование аналоговых сигналов в цифровое значение;

• -    программное преобразование оцифрованных входных сигналов в код и передачу через интерфейсы RS-485 по локальной сети;

• -    прием и передачу служебной и диагностической информации.

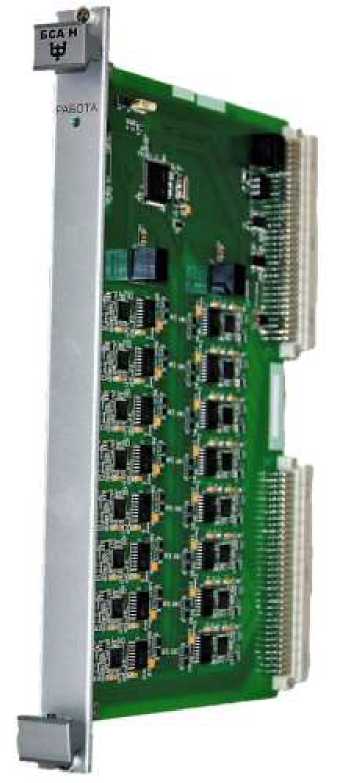

Фотография общего вида блока БСА Н приведена на рисунке 9.

• -    прием сигналов от ТП стандартных градуировок по ГОСТ Р 8.585-2001 в диапазоне от минус 10 мВ до плюс 70 мВ на гальванически изолированные входы;

• -     преобразование аналоговых сигналов в цифровое значение;

• -    программное преобразование оцифрованных входных сигналов в код и передачу через интерфейсы RS-485 по локальной сети.

• -    прием и передачу служебной и диагностической информации.

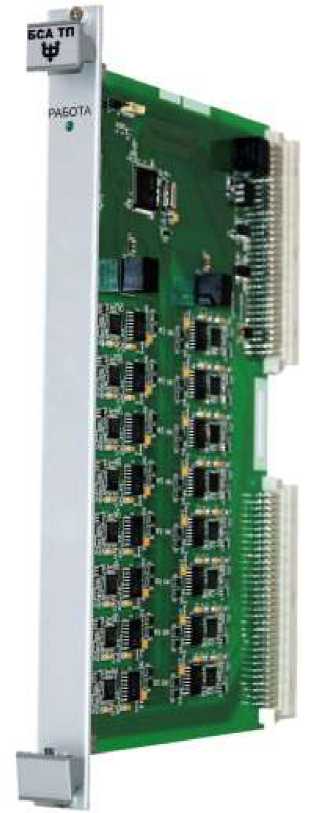

Фотография общего вида блока БСА ТП приведена на рисунке 10.

• -     прием сигналов от ТС в диапазоне от 0 до 300 Ом на гальванически изолированные входы;

• -    питание ТС током 1 мА по каждому входу;

• -     преобразование аналоговых сигналов в цифровое значение;

• -    программное преобразование оцифрованных входных сигналов в код и передачу через интерфейсы RS-485 по локальной сети;

• -     прием и передачу служебной и диагностической информации.

Фотография общего вида блока БСА ТС приведена на рисунке 11.

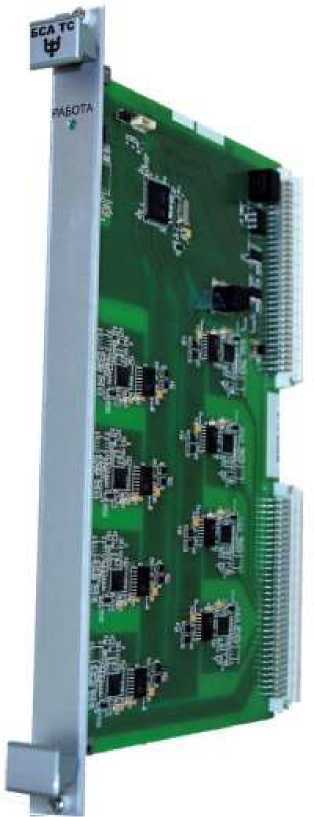

Рисунок 11 - Фотография общего вида блока БСА ТС

• -    приём из контроллеров управления шкафа цифровых сигналов через интерфейсы RS-485 по локальной сети;

• -    преобразование цифровых сигналов постоянного тока в унифицированные аналоговые сигналы (0-5) мА, (0-20) мА, (4-20) мА;

• -    выдачу унифицированных аналоговых сигналов на гальванически изолированные выходы потребителям. Нагрузочная способность каждого канала не более 400 Ом;

• -    прием и передачу служебной и диагностической информации.

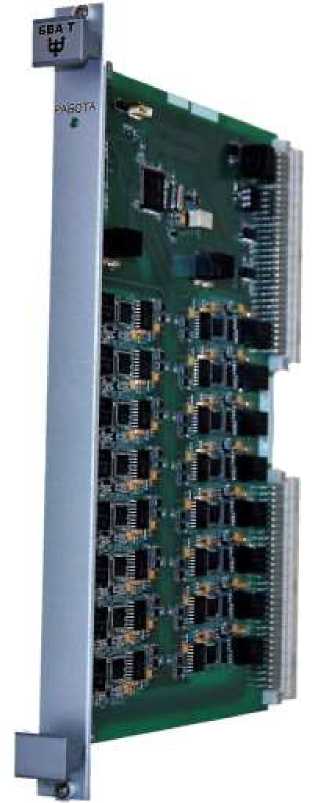

Фотография общего вида блока БВА Т приведена на рисунке 12.

• -    приём из контроллеров управления шкафа цифровых сигналов через интерфейсы RS-485 по локальной сети;

• -    преобразование цифровых сигналов в унифицированные аналоговые сигналы напряжения постоянного тока (0-10) В или (2-10) В;

• -    выдачу унифицированных аналоговых сигналов на гальванически изолированные выходы потребителям. Нагрузочная способность каждого канала не менее 10 кОм;

• -     прием и передачу служебной и диагностической информации.

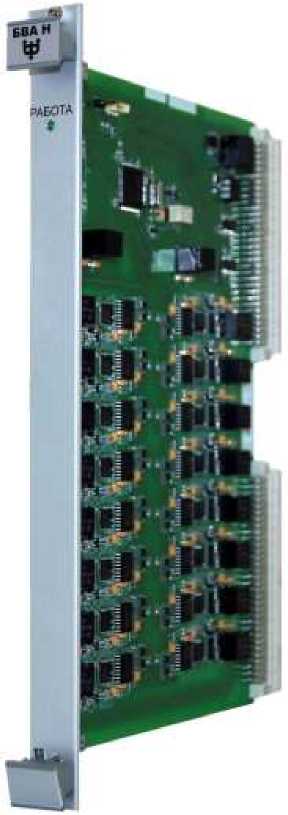

Фотография общего вида блока БВА Н приведена на рисунке 13.

Программное обеспечение (ПО) КТС НПЛ подразделяется на две группы - резидентное программное обеспечение (РПО), устанавливаемое в функциональные блоки, и внешнее ПО, устанавливаемое на стендовое оборудование.

РПО устанавливается в энергонезависимую память блоков в производственном цикле на заводе-изготовителе. РПО не может быть модифицировано в составе блока. Конструкция ТС НПЛ исключает возможность несанкционированного влияния на РПО и измерительную информацию. Модификация программного обеспечения может быть выполнена только авторизованным пользователем с помощью стендового оборудования и специального ПО, защищенного паролем.

Метрологические характеристики КТС НПЛ нормированы с учетом РПО измерительных блоков. Внешнее ПО не влияет на метрологические характеристики КТС НПЛ.

Таблица 1А - Идентификационные данные РПО

Таблица 1Б - Идентификационные данные РПО

Уровень защиты от непреднамеренных и преднамеренных изменений РПО «высокий», внешнего ПО - «высокий» в соответствии с Р.50.2.077-2014.

Метрологические и технические характеристики

Продолжение таблицы 2

Примечание - Пределы допускаемой приведённой дополнительной погрешности (удв) при верхнем значении относительной влажности окружающего воздуха 90 % и температуре +30 °С

Таблица 3 - Технические характеристики измерительных блоков КТС НПЛ

наносится на титульные листы руководств по эксплуатации и паспортов аналоговых блоков автоматизированным (машинным) способом и на планку задней двери шкафов базовых ШБ методом лазерной гравировки.

Таблица 4 - Комплектность

осуществляется по документу ПЮИЖ 3.081.175 ПМ1 «Комплексы технических средств непрограммируемой логики КТС НПЛ. Методика поверки» с изменением № 2, утвержденному ФГУП «ВНИИМС» 11.07.2018 г.

Основные средства поверки:

стенд проверки аналоговых блоков СПАБ-Д ПЮИЖ 3.051.022, в состав которого включены: калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №) 35062-07, вольтметр универсальный цифровой GDM-78341 (регистрационный № 57773-14).

Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации измерительных блоков.

ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования

ГОСТ 25804.4-83 Аппаратура, приборы, устройства и оборудование систем управления технологическими процессами атомных электростанций. Общие конструктивно-технические требования

ТУ 4024-033-00226939-2015 Комплекс технических средств непрограммируемой логики. Технические условия

Общество с ограниченной ответственностью «Московский завод «ФИЗПРИБОР»

(ООО «Московский завод «ФИЗПРИБОР»)

Адрес: 142110, Московская область, г. Подольск, улица Парковая, д.2

Юридический адрес:105066, г. Москва, улица Нижняя Красносельская, д.40/12, корпус 20, этаж 7, офис 729

Телефон: (495) 228 60 19

Факс: (495) 228 60 27

Web-сайт: www.fizpribor.ru

E-mail: info@fizpribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес:119361, г. Москва, ул. Озерная, д.46

Телефон: (495) 437 55 77

Факс: (495) 781 86 40

Web-сайт: http://www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
