№2431 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226249
О внесении изменений в описание типа на установки поверочные пикнометрические ПУ-ИС'
Приказы по основной деятельности по агентству Вн. Приказ № 2431 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
31 декабря 2020 г.
№ 2431
Москва
О внесении изменений в описание типа на установки поверочные пикнометрические ПУ-ИС
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «Инвестстрой» от 9 ноября 2020 г № 218/01-06 и № 216/01-06 приказываю:
-
1. Утвердить новую редакцию описания типа на установки поверочные пикнометрические ПУ-ИС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 51946-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 51946-12 «ГСИ Установки поверочные пикнометрические ПУ-ИС. Методика поверки» с изменением №1 и распространить действие документа на установки поверочные пикнометрические ПУ-ИС, находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭН
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
< _____________
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2431
Лист № 1 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные пикнометрические ПУ-ИС Назначение средства измеренийУстановки поверочные пикнометрические ПУ-ИС предназначены для измерений плотности нефти и нефтепродуктов при условиях транспортирования ее по технологическим трубопроводам, а так же для проведения калибровки и поверки поточных преобразователей плотности жидкости в условиях эксплуатации.
Описание средства измеренийПринцип измерения плотности установками поверочными пикнометрическими ПУ-ИС основан на взвешивании заполненного исследуемой жидкостью пикнометра с известной вместимостью и последующим расчетом. Отбор заданного объёма жидкости из трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью. Вместимость пикнометра определяют при калибровке. Массу пустого и заполненного пикнометра определяют с использованием лабораторных весов.
Установки поверочные пикнометрические ПУ-ИС предназначены для измерений плотности жидкости, калибровки и поверки поточных преобразователей плотности жидкости по месту их эксплуатации. Рабочая жидкость, преимущественно, нефть и нефтепродукты. Установка может использоваться также для аналогичных целей в потоках иных жидкостей, с плотностью жидкости и другими характеристиками, нормированными для данной установки.
Установка конструктивно смонтирована в пластиковом боксе. В дополнительных, транспортных боксах расположено вспомогательное оборудование, входящее в состав пикнометрической установки.
В таблице 1 приведен полный состав оборудования, входящий в состав пикнометрической установки.
Таблица 1 - Состав оборудования, входящего в состав пикнометрической установки
|
1 |
Технологический бокс в составе: |
Кол-во шт. |
|
- Система трубопроводов и кранов | ||
|
- Индикатор расхода (ротаметр) |
1 | |
|
- Измеритель давления цифровой, взрывозащищенный |
2 | |
|
- Термометр цифровой, взрывозащищенный |
2 | |
|
- Щупы термометрические из платины и меди |
2 | |
|
- Рабочие пикнометры ТУ 4521- 438130 - 001- 2011 |
2 | |
|
2 |
Бокс для сменных пикнометров |
1 |
|
- сменные пикнометры ТУ 4521- 438130 - 001- 2011 |
2 | |
|
3 |
Бокс для весов |
1 |
|
- Весы высокого или специального класса точности по ГОСТ Р 53228-2008 с НПВ не менее 6 кг, с пределами допускаемой абсолютной погрешности ± 0,03 г |
1 | |
|
- Кабель сетевой |
1 | |
|
- Держатель чашки весов |
4 | |
|
- Перчатки специальные для гирь |
1 | |
|
- Инструкция по эксплуатации весов на русском языке |
1 | |
|
4 |
Бокс с калибровочными гирями и инструментами |
1 |
|
- Комплект из 4 штук гирь калибровочных, класса Е2 по ГОСТ OIML R 111-1-2009 |
1 | |
|
- Ключ для кранов пикнометров |
2 | |
|
- Ключ для технологических разъёмов установки |
2 | |
|
5 |
Бокс с запасными частями и принадлежностями |
1 |
|
- Рукав гибкий 2 м с быстроразъемным соединением |
2 | |
|
- Рукав гибкий 0,4 м с быстроразъемным соединением |
2 |

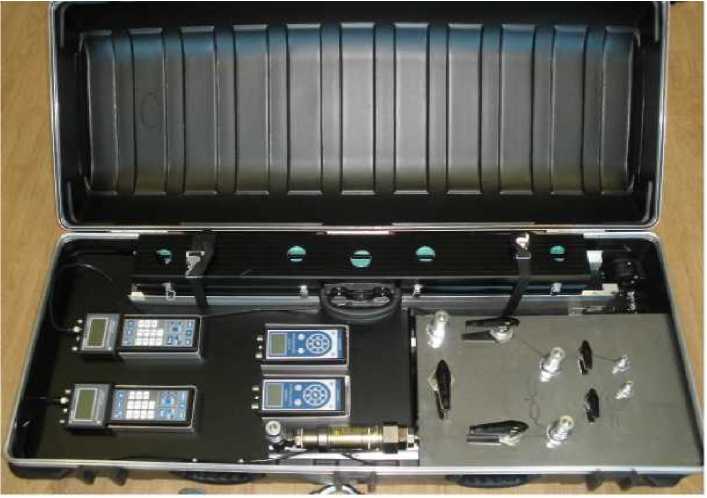

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Программное обеспечение отсутствует.
Метрологические и технические характеристикиМетрологические (в том числе показатели точности) и технические характеристики пикнометрической установки приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 700 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 |
± 0,1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С |
±0,2 |
|
Пределы допускаемой приведённой погрешности пикнометрической установки при измерении избыточного давления, % от ВПИ, равны |
±0,25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость пикнометра, см3 |
500 ± 50 |
|
Измеряемая среда |
Нефть и нефтепродукты |
|
Диапазон измерений температуры жидкости, °С |
от 0 до +70 |
|
Диапазон измерений давления жидкости, МПа |
от 0 до 6,5 |
|
Габаритные размеры пикнометрических установок, мм, не более (длина x ширина x высота) |
1700x850x1000 |
|
Масса, кг, не более |
100 |
|
Средний срок службы, лет, не менее |
10 |
|
Параметры питания весов установки: Напряжение, В |
220+22-зз |
|
Частота, Гц |
50±1 |
|
Потребляемая мощность, В •А |
от 12 до 30 |
|
Условия эксплуатации: Температура окружающего воздуха при отборе пробы жидкости, °С |
от -15 до +50 |
|
Диапазон относительной влажности, % |
от 30 до 95 |
|
Диапазон атмосферного давления, кПа |
от 84 до 106,7 |
наносится на маркировочную металлическую пластину фотохимическим способом, а также на титульный лист руководства по эксплуатации типографским способом в левом верхнем углу.
Комплектность средства измеренийКомплектность установки поверочной пикнометрической ПУ-ИС соответствует таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная пикнометрическая ПУ-ИС в составе: | ||
|
Технологический бокс |
1 шт. | |
|
Бокс со сменными пикнометрами |
1 шт. | |
|
Бокс с весами |
1 шт. | |
|
Бокс с калибровочными гирями и инструментами |
1 шт. | |
|
Бокс с запасными частями и принадлежностями |
1 шт. | |
|
Комплект эксплуатационной документации: | ||
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
ИВСТ.421562.001РЭ |
1 экз. |
|
Методика поверки |
МП 51946-12 с изменением №1 |
1 экз. |
осуществляется по документу МП 51946-12 «ГСИ. Установки поверочные пикнометрические ПУ-ИС. Методика поверки» с изменением №1, утвержденному ВНИИР-филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 20.02.2020 г.
Основные средства поверки:
-
- вторичный эталон единицы плотности - установка для передачи единицы плотности в потоке с суммарной погрешностью не более 0,03 кг/м3, в соответствии Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603;
-
- весы электронные специального I-го класса точности по ГОСТ Р 53228-2008 с НПВ не менее 6 кг, регистрационный номер в Федеральном информационном фонде 22403-03;
-
- комплект гирь класс точности Е2 по ГОСТ OIML R 111-1-2009, регистрационный номер в Федеральном информационном фонде 52196-12, 58020-14;
-
- эталонный платиновый термометр сопротивления - рабочий эталон единицы температуры 1 разряда в соответствии с ГОСТ 8.558-2009.
Средства поверки для средств измерений, входящих в состав установки, указаны в документах на их поверку.
Допускается применять аналогичные по назначению средства поверки, если их метрологические характеристики обеспечивают определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений«Инструкция. Государственная система обеспечения единства измерений. Методика измерений установкой поверочной пикнометрической ПУ-ИС», утвержденная ФГУП «ВНИИР» 10 мая 2011 г., регистрационный номер ФР.1.29.2011.11359 в Федеральном реестре методик измерений
Нормативные и технические документы, устанавливающие требования к установкам поверочным пикнометрическим ПУ-ИСГосударственная поверочная схема для средств измерений плотности (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603).
ТУ 4521-438130-001-2011 Установки поверочные пикнометрические ПУ-ИС.
ИзготовительОбщество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой»)
ИНН 7701704135
Адрес: 129110, г. Москва, ул. Щепкина, дом 49, каб. 7, пом. II, эт.4.
Телефон/факс (495) 681-80-30
Web-сайт: www.invest-eng.ru
E-mail: infoinvest@aoks-m.ru.
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А
Телефон: +7 (843) 272-70-62. Факс: +7 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи об аккредитации в реестре аккредитованных лиц ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310592
