ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы товарные морские М2200, М1100 Назначение средства измеренийВесы товарные морские М2200, М1100 (далее - весы) предназначены для статических измерений массы.
Описание средства измеренийПринцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройства, основной весоизмерительный датчик, компенсационный весоизмерительный датчик, входящий в блок компенсации качки и влияния изменения гравитации. Индикатор обеспечивает электрическое питание датчиков, аналогоцифровое преобразование их выходных сигналов, обработку и индикацию результатов измерений.
Весы необходимо регулярно юстировать в реальных условиях морской или речной качки для компенсации качки и влияния изменения гравитации.
Весы имеют два диапазона взвешивания, кроме модификации М1100е, предназначенной для использования с грузоприемными платформами PL3200, PL3220, PL4200 и PL4220 с одним диапазоном взвешивания.
Индикатор весов М2200 оснащен ЖК-дисплеем, индикатор весов М1100 и М1100е оснащен светодиодным дисплеем. Корпус весов выполнен из нержавеющей стали класса AISI 316 со степенью защиты IP67 и IP69K.
Обозначение весов: М1100 U2 PLxxxx -M и М2200 M02 PLxxxx -M, где U2, M02 -наименования программного обеспечения, «PLxxxx» - обозначение весоизмерительного устройства, «М» - максимальная нагрузка. Где «хххх» - порядковый номер грузоприемной платформы.
Весы оснащены следующими устройствами:
-
— устройством первоначальной установки нуля;
-
— полуавтоматическим устройством установки нуля;
-
— устройством слежения за нулем;
-
— устройством индикации отклонения от нуля;
-
— устройством выборки массы тары;
-
— устройством предварительного задания массы тары;
-
— полуавтоматическим устройством юстировки чувствительности;
-
— полуавтоматическим устройством компенсации морской и речной качки.
Питание весов осуществляется от сети переменного тока. Весы могут питаться от сети постоянного тока, сети CAN и от аккумуляторной батареи. Тип питания необходимо указывать при заказе весов.
Весы М1100 снабжены защищенными интерфейсами RS-232, Ethernet (только для весов, питание которых осуществляется от сети переменного тока).
Весы М2200 снабжены защищенными интерфейсами: двумя двунаправленными интерфейсами RS-232, Ethernet, CAN.
Весы реализуют функции упаковки и сортировки.
В весах М1100 предусмотрены различные варианты крепления индикатора: встроенное, на двух коротких стойках, на двух длинных стойках, на прямоугольной стойке, настенное. В весах М2200 предусмотрено настенное крепление индикатора.

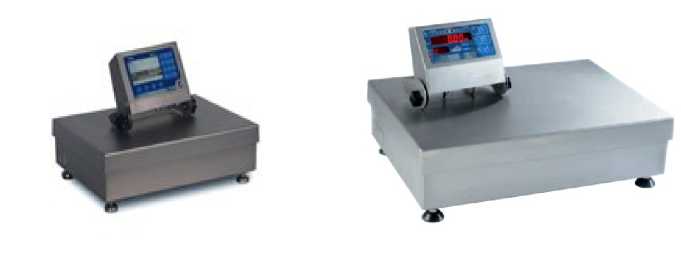

Рисунок 1 - Общий вид весов
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются пломбой поверителя, Схема пломбирования от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Схема пломбирования от несанкционированного доступа и обозначение места нанесения знака поверки

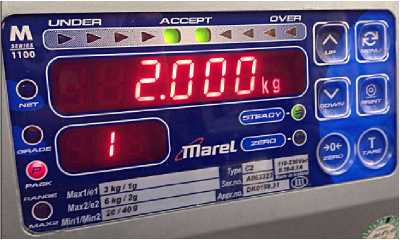

Основная маркировка весов выполняется на лицевой панели индикатора. На грузоприемной платформе указываются Max, серийный номер, класс точности весов.
Рисунок 3 - Маркировка весов
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения во время прохождения теста после включения весов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для индикаторов | ||
|
M1100 М1100е |
M2200 | ||
|
Идентификационное наименование ПО |
U2 Marine |
M02 Marine | |
|
Номер версии (идентификационный номер) ПО |
Не ниже V3.70-37 |
Не ниже V3.82-09 |
V3.82-10 |
|
Цифровой идентификатор ПО |
0x895C * |
0x35332fc6* |
0x 63f0d02d * |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Adler-32 | |
|
*Приведен для указанных версий | |||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Повторяемость (размах) показаний, мг, не более |
|mPe| |
|
Диапазон устройства выборки массы тары, кг |
от 0 до Мах |
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах |
|
Таблица 3 - Метрологические харакге |
истики | |||
|
Обозначение весоизмерительного устройства |
Диапазоны взвешивания, кг |
d, г |
Интервалы Взвешивания |
Пределы допускаемой погрешности при поверке, г |
|
PL3220 |
от Min = 0,4 |
20 |
от 0,4 до 10 вкл. |
± 10 |
|
до Мах = 30 |
св. 10 до 30 вкл. |
± 20 | ||
|
PL3200 |
от Min = 0,4 |
20 |
от 0,4 до 10 вкл. |
± 10 |
|
до Мах = 30 |
св. 10 до 30 вкл. |
± 20 | ||
|
PL4220 |
от Min = 1 |
50 |
от 1 до 25 вкл. |
± 25 |
|
до Мах = 60 |
св. 25 до 60 вкл. |
± 50 | ||
|
PL4200 |
от Min = 1 |
50 |
от 1 до 25 вкл. |
± 25 |
|
до Мах = 60 |
св. 25 до 60 вкл. |
± 50 | ||
|
от Mini = 0,001 |
от 0,001 до 0,025 вкл. |
±0,025 | ||
|
до Мах1 = 0,15 |
0,05 |
св. 0,025 до 0,1 вкл. |
± 0,05 | |
|
св. 0,1 до 0,15 вкл. |
±0,075 | |||
|
PL1220 |
от Min2 = 0,002 |
от 0,002 до 0,05 вкл. |
± 0,05 | |
|
до Мах2 = 0,3 |
0,1 |
св. 0,05 до 0,2 вкл. |
± 0,1 | |
|
св. 0,2 до 0,3 вкл. |
± 0,15 | |||
|
PL2200 |
от Min1=0,01 |
от 0,01 кг до 0,25 кг вкл. |
± 0,25 | |
|
PL2210 |
до Max1=1,5 |
0,5 |
св. 0,25 кг до кг вкл. |
± 0,50 |
|
PL2220 |
св. 1 кг до 1,5 кг вкл. |
± 0,75 | ||
|
PL2260 |
от Min2=0,02 |
от 0,02 кг до 0,5 кг вкл. |
± 0,5 | |
|
PL2262 |
до Max2=3 |
1 |
св. 0,5 кг до 2 кг вкл. |
± 1,0 |
|
св. 2 кг до 3 кг вкл. |
± 1,05 | |||
|
PL2200 |
от Min1=0,02 |
от 0,02 кг до 0,5 кг вкл. |
± 0,5 | |
|
PL2210 |
до Max1=3 |
1 |
св. 0,5 кг до 2 кг вкл. |
± 1,0 |
|
PL2220 |
св. 2 кг до 3 кг вкл. |
± 1,5 | ||
|
PL2260 |
от Min2=0,04 |
от 0,04 кг до 1 кг вкл. |
± 1 | |
|
PL2262 |
до Max2=6 |
2 |
св. 1 кг до 4 кг вкл. |
± 2 |
|
ов. 4 кг до 6 кг вкл. |
± 3 | |||
|
PL2200 |
от Min1=0,04 |
от 0,04 кг до 1 кг вкл. |
± 1 | |
|
PL2210 |
до Max1=6 |
2 |
св. 1 кг до 4 кг вкл. |
± 2 |
|
PL2220 |
св. 4 кг до 6 кг вкл. |
± 3 | ||
|
PL2260 |
от Min2=0,1 |
от 0,1 кг до 2,5 кг вкл. |
± 2,5 | |
|
PL2262 |
до Max2=15 |
5 |
св. 2,5 кг до 10 кг вкл. |
± 5,0 |
|
PL3200 PL3220 |
св. 10 кг до 15 кг вкл. |
± 7,5 | ||
|
от Min1=0,1 |
от 0,1 кг до 2,5 кг вкл. |
± 2,5 | ||
|
PL2262 |
до Max1=15 |
5 |
св. 2,5 кг до 10 кг вкл. |
± 5,0 |
|
PL3200 |
св. 10 кг до 15 кг вкл. |
± 7,5 | ||
|
PL3220 |
от Min2=0,2 до |
от 0,2 кг до 5 кг вкл. |
± 5 | |
|
Max2=30 |
10 |
св. 5 кг до 20 кг вкл. |
± 10 | |
|
св. 20 кг до 30 кг вкл. |
± 15 | |||
Продолжение таблицы 3 - Метрологические характеристики
|
Обозначение весоизмерительного устройства |
Диапазоны взвешивания, кг |
d, г |
Интервалы Взвешивания |
Пределы допускаемой погрешности при поверке, г |
|
PL3260 |
от Min1=0,2 |
от 0,2 кг до 5 кг вкл. |
± 5 | |
|
PL4200 |
до Max1=30 |
10 |
св. 5 кг до 20 кг вкл. |
± 10 |
|
PL4220 |
св. 20 кг до 30 кг вкл. |
± 15 | ||
|
PL5220 |
от Min2=0,4 |
от 0,4 кг до 10 кг вкл. |
± 10 | |
|
PL6050 |
до Max2=60 |
20 |
св. 10 кг до 40 кг вкл. |
± 20 |
|
PL6038 |
св. 40 кг до 60 кг вкл. |
± 30 | ||
|
PL4200 PL4220 |
от Min1=0,4 |
от 0,4 кг до 10 кг вкл. |
± 10 | |
|
до Max1=60 |
20 |
св. 10 кг до 40 кг вкл. |
± 20 | |
|
PL5220 |
св. 40 кг до 60 кг вкл. |
± 30 | ||
|
от Min2=1 |
от 1 кг до 25 кг вкл. |
± 25 | ||
|
PL6050 | ||||
|
до Max2=150 |
50 |
св. 25 кг до 100 кг вкл. |
± 50 | |
|
св. 100 кг до 150 кг вкл. |
± 75 | |||
|
от Min1 = 1 |
от 1 до 25 вкл. |
± 25 | ||
|
до Мах1 = 150 |
50 |
св. 25 до 100 вкл. |
± 50 | |
|
PL5220 |
св. 100 до 150 вкл. |
± 75 | ||
|
от Min2 = 2 |
от 2 до 50 вкл. |
± 50 | ||
|
до Мах2 = 300 |
100 |
св. 50 до 200 вкл. |
± 100 | |
|
св. 200 до 300 вкл. |
± 150 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 110 до 230 от 50 до 60 от 2 до 10 от 12 до 24 |
|
Условия эксплуатации:
|
минус 10, +40 не более 80 |
|
Средний срок службы весов, лет, не менее |
8 |
|
Средняя наработка на отказ при средней загрузке средства измерений 8 часов в сутки, ч |
2000 |
Таблица 5 - Габаритные размеры, масса и варианты использования индикаторов с
весоизмерительными устройствами
|
Обозначение весоизмерительного устройства |
Использование индикаторов М1100, М2200, М1100е |
Габаритные размеры (высота, длина, ширина или диаметр), мм, не более |
Масса, кг, не более | ||
|
PL1220 |
М2200 |
- |
- |
100 |
1,0 |
|
PL2200 |
М2200 |
М1100 |
- |
250, 300, 100 |
3,2 |
|
PL2220 |
М2200 |
М1100 |
- |
250, 300, 103 |
2,9 |
|
PL2210 |
М2200 |
М1100 |
- |
296, 246, 100 |
1,0 |
Продолжение таблицы 5 - Габаритные размеры, масса и варианты использования индикаторов с весоизмерительными устройствами
|
Обозначение весоизмерительного устройства |
Использование индикаторов М1100, М2200, М1100е |
Габаритные размеры (высота, длина, ширина или диаметр), мм, не более |
Масса, кг, не более | ||
|
PL2260 |
- |
M1100 |
- |
292, 242, 92 |
3,9 |
|
PL2262 |
- |
М1100 |
- |
250, 300, 103 |
3,9 |
|
PL3200 |
М2200 |
М1100 |
М1100е |
396, 296, 113 |
3,9 |
|
PL3220 |
М2200 |
М1100 |
M1100e |
290, 390, 103 |
8,9 |
|
PL3260 |
- |
М1100 |
- |
392, 292, 75 |
6,6 |
|
PL4200 |
М2200 |
М1100 |
М1100е |
550, 400, 158 |
5,4 |
|
PL4220 |
М2200 |
М1100 |
M1100e |
400, 550, 120 |
13,2 |
|
PL5060 |
М2200 |
М1100 |
500, 600, 158 |
20,1 | |
|
PL5220 |
М2200 |
М1100 |
500, 600, 127 |
16,3 | |
|
PL6050 |
М2200 |
М1100 |
- |
600, 500, 100 |
6,6 |
|
PL6038 |
М2200 |
М1100 |
- |
600, 380, 113 |
10,9 |
наносится на корпус весов в виде наклейки или фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначен |
Кол-во |
|
Индикатор |
- |
1 шт. |
|
Весоизмерительное устройство |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Примечание - По дополнительному заказу комплектуется различными кронштейнами | ||
|
для крепления весов | ||
осуществляется по методике поверке МП 2301-0120-2011 «Весы товарные морские М2200, М1100. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 18.12.2011 г.
Основные средства поверки:
- гири эталонные 4-го разряда в соответствии с Государственной поверочной схемой по приказу Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

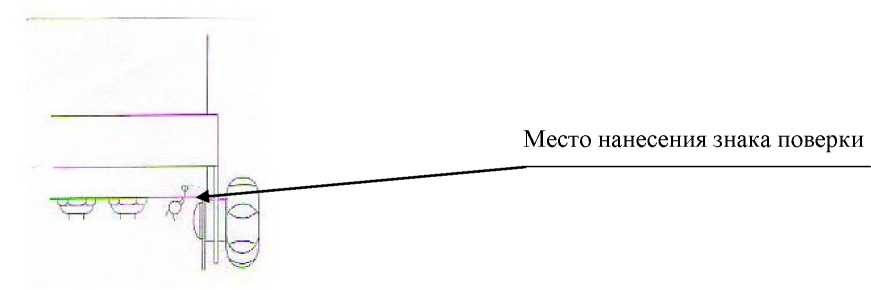

Знак поверки наносится на корпус весов.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам товарным морским М2200, М1100Приказ Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация компании «Marel hf», Исландия
ИзготовительКомпания «Marel hf», Исландия
Адрес: Austurhraun 9,IS-210 Gardabaer, Iceland
Телефон: +354 563 8000, телефон (факс): +354 563 8001
Web-сайт: www.marel.com
E-mail: info@marel.com
ЗаявительОбщество с ограниченной ответственностью «Марел Фуд Системс» (ООО «Марел Фуд Системс»)
ИНН 7728543830
Адрес: 123458, г. Москва, ул. Маршала Прошлякова, д. 30
Телефон: +7 (495) 228-05-50, телефон (факс): +7 (495) 2288-05-52
Web-сайт: www.marel.com/russia
E-mail: info@marel.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
