МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

15 октября 2025 г.                                                                     ,        2224

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной   согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой

^А                      Подлинник электронного документа, подписанного ЭП,

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « ___»    октября    2025 г. № ²²²⁴

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Лист № 1

Регистрационный № 93417-24                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры радиоволновые «СЕНС УР3» (далее - уровнемеры) предназначены для бесконтактного непрерывного измерения уровня жидких сред в технологических и товарных резервуарах и преобразования измеренного значения уровня в электрический кодированный сигнал при учётно-расчётных и технологических операциях.

Уровнемер осуществляет измерение уровня в металлической успокоительной трубе, установленной в резервуаре.

Принцип действия уровнемера основан на излучении и приеме отраженного от контролируемой (измеряемой) среды радиоволнового сигнала. Измерение уровня осуществляется следующим образом. Уровнемер излучает частотно-модулированный высокочастотный сигнал внутри успокоительной трубы в направлении поверхности контролируемой (измеряемой) среды и принимает отраженный от неё сигнал.

Информационным параметром для определения дальности (расстояния) является время задержки принятого сигнала, отраженного от поверхности контролируемой среды, относительно излученного. Далее в уровнемере производится вычисление уровня контролируемой среды через измеренное расстояние.

Уровнемер состоит из корпуса и антенны, смонтированных на устройстве крепления. Внутри корпуса установлен модуль электронный.

Выходными сигналами уровнемеров являются:

• - цифровой кодированный сигнал на базе протокола «СЕНС»;

• - цифровой кодированный сигнал с интерфейсом RS-485 с протоколом Modbus RTU;

• - аналоговый унифицированный токовый сигнал (4-20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.

Уровнемеры имеют взрывозащиённое и общепромышленное исполнение.

Уровнемеры выпускаются в двух модификациях, отличающихся метрологическими характеристиками: модификация 1 и модификация 2.

Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

СЕНС УРЗ-B-C-D-E-F-G-H-I-J,

где:        В - код, определяющий материал корпуса;

С - код, определяющий количество и тип кабельных вводов;

D - код, определяющий вариант исполнения кабельного ввода;

Е - код, определяющий тип устройства крепления;

F - код, определяющий тип антенны;

G - код, определяющий наличие или отсутствие модуля индикации;

H - код, определяющий исполнение уровнемера;

I - код, определяющий пределы основной допускаемой погрешности;

J - код, определяющий вид выходного сигнала.

Примечание - Коды вариантов исполнения по умолчанию не указываются.

Общий вид уровнемера показан на рисунке 1.

В зависимости от варианта исполнения общий вид уровнемера может отличаться от представленного на рисунке 1.

Сокращённое условное обозначение уровнемера в буквенно-цифровом формате и заводской номер уровнемера в цифровом формате наносятся на информационную табличку, размещенную на корпусе уровнемера, способом лазерной или ударно-точечной маркировки. Нанесение знака поверки на уровнемер не предусмотрено.

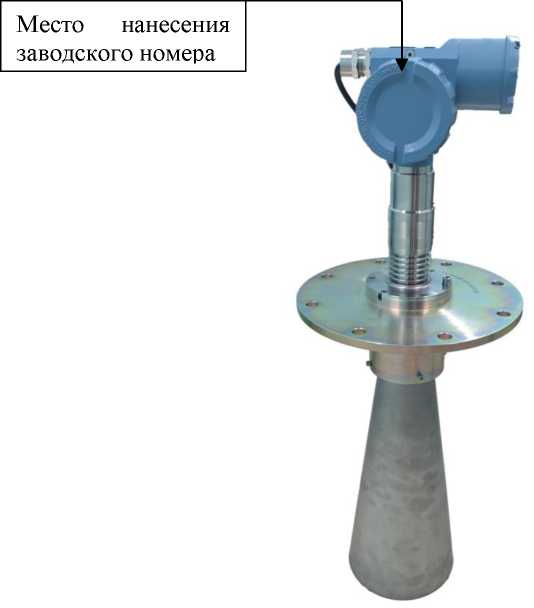

Рисунок 1 - Общий вид уровнемера

Пломбирование уровнемеров не предусмотрено.

Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность приведена в таблице 5.

Таблица 5 - Комплектность уровнемера

приведены в разделах «Описание и работа» и «Использование по назначению» руководства по эксплуатации уровнемера.

Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

СЕНС.407629.004ТУ Уровнемеры радиоволновые «СЕНС УР». Технические условия

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР»

(ООО НПП «СЕНСОР»)

Юридический адрес: 442961, РФ, Пензенская область, г. Заречный, ул. Промышленная, стр. 5

ИНН 5838002196

E-mail: info@nppsensor.ru, Web-сайт: http//:www.nppsensor.ru

Телефон/факс: (8412) 65-21-00

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР»

(ООО НПП «СЕНСОР»)

Адрес: 442961, РФ, Пензенская область, г. Заречный, ул. Промышленная, стр. 5

ИНН 5838002196

E-mail: info@nppsensor.ru, Web-cany: http//:www.nppsensor.ru

Телефон/факс: (8412) 65-21-00

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru, Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13
