МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

19 сентября 2022 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства

измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации          ia 20201. № 2900».

Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 029D109B(XM)BAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

Заместитель Руководителя

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «19» сентября 2022 г. № 2313

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «19» сентября 2022 г. № 2313

Лист № 1 Регистрационный № 77045-19 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные ОЗНА-Агидель

Установки измерительные ОЗНА-Агидель (далее - установки) предназначены для измерений массы, объема, плотности, температуры и избыточного давления светлых и темных нефтепродуктов, нефти, скважинной жидкости, растворов кислот, солей и других жидкостей.

Принцип действия установок основан на прямом методе измерений массы, объема, плотности, температуры и избыточного давления жидкости с помощью средств измерений, входящих в состав установок, и обработки полученных результатов блоком измерения и обработки информации.

Установки измерительные ОЗНА-Агидель собраны на раме и состоят из средств измерений массы, объема, температуры, плотности и избыточного давления жидкости, объемной доли воды (опционально, для установок с каналом измерений массы нефти обезвоженной), вспомогательных датчиков и сигнализаторов, обеспечивающих технологический режим установок. Для подключения установок к автомобильным или железнодорожным цистернам используются устройства верхнего и/или нижнего налива и/или слива (зависит от модификации). В зависимости от особенностей измеряемой среды в установке может быть использован сепаратор (газоотделитель).

В качестве средств измерений массы, объема и плотности жидкости применяются счетчики-расходомеры массовые следующих типов: счетчики-расходомеры массовые Micro Motion (регистрационные №№ 71393-18, 45115-16, 45115-10), расходомеры-счетчики массовые OPTIMASS x400 (регистрационный № 53804-13), расходомеры массовые

Promass (модификации Promass 300, Promass 500) (регистрационный № 68358-17), расходомеры массовые Promass модели 83F (регистрационный № 70998-18), расходомеры счетчики массовые кориолисовые ROTAMASS модели RC (регистрационный номер 75394-19), счетчики-расходомеры массовые кориолисовые OVAL модификаций ALTImassType U, ALTImass Type S и ALTImass Type B (регистрационный № 65322-16), счетчики-расходомеры массовые ЭМИС-МАСС 260 (регистрационные №№ 42953-09, 42953-15), счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» (регистрационный № 77657-20), счетчики-расходомеры массовые Штрай-Масс (регистрационный № 70629-18), счетчики-расходомеры массовые ЭЛМЕТРО-Фломак (регистрационный № 47266-16), расходомеры-счетчики массовые серии RHM (регистрационный № 79411-20).

В качестве средств измерений объема применяются счетчики жидкости следующих типов: счетчик жидкости ДЕБИТ-2 (регистрационный № 75258-19), счетчик жидкости СЖ (регистрационный № 59916-15), преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» (регистрационный № 42775-14), расходомеры-счетчики вихревые ЭЛЕМЕР-РВ (регистрационный № 77797-20).

В качестве средств измерений температуры и давления применяются средства измерений утвержденного типа, обеспечивающие метрологические характеристики, приведенные в таблице 2.

В качестве средств измерений объемной доли воды применятся влагомеры нефти микроволновые МВН-1 (регистрационный № 63973-16), влагомеры нефти поточные УДВН-1пм (регистрационный № 14557-15), влагомеры поточные моделей L и F (регистрационный № 56767-14), влагомеры нефти микроволновые МВН-2 (регистрационный № 78626-20).

Блок измерения и обработки информации реализуется на базе контроллеров измерительных: системы управления модульные B&R X20 (регистрационный № 57232-14), устройства распределенного ввода-вывода SIMATIC ET 200SP (регистрационный № 60344-15), контроллеры измерительные К15 (регистрационный № 75449-19), контроллеры программируемые логические АБАК ПЛК (регистрационный №63211-16), контроллеры логические программируемые ПЛК 200 (регистрационный №84822-22), контроллеры программируемые логические REGUL RX00 (регистрационный №63776-16).

Жидкость прокачивается через установку измерительную с помощью насоса.

Насос может устанавливаться на раме установки или отдельной раме, так же предусмотрено использование внешнего насоса. Управление расходом жидкости осуществляется с помощью управляемой запорно-регулирующей арматуры: поворотного дискового затвора и/или шарового крана и/или электромагнитного клапана, а также с помощью изменения оборотов насоса (опционально).

Поток жидкости подается в сепаратор (газоотделитель), где удаляется свободный газ (при использовании сепаратора). Результаты измерений массы, объема, плотности, объемной доли воды передаются в блок измерений и обработки информации по цифровым протоколам HART, MODBUS или по импульсным и/или аналоговым интерфейсам. Результаты измерений температуры и давления передаются в блок измерений и обработки информации по аналоговому интерфейсу или по цифровому протоколу HART в зависимости от исполнения установки.

Блок измерений и обработки информации обеспечивает считывание и обработку информации, поступающей от средств измерений и вспомогательных датчиков, формирование архивов измерений, отображение результатов измерений, формирование управляющих сигналов, передачу результатов измерений и служебной информации в сеть автоматизации технологических процессов предприятия.

Для модификаций установок с индексом «СН» операции слива и налива проходят по единой измерительной линии. Поток сливаемой жидкости, с помощью управляемой запорной арматуры, направляется в начало измерительной линии установки для последующего измерения.

Установки имеют различные модификации, отличающиеся диапазонами расходов, пределами погрешностей средств измерений (входящих в состав установок), областью применения, измеряемой средой и климатическим исполнением.

Маркировка установок осуществляется следующим образом:

1 - Рабочий диапазон расхода жидкости:

• - 050 - от 1 до 50 т/ч (м³/ч);

• - 100 - от 2 до 100 т/ч (м³/ч);

• - 150 - от 5 до 150 т/ч (м³/ч);

• - 200 - от 10 до 200 т/ч (м³/ч);

• - 250 - от 15 до 250 т/ч (м³/ч);

• - 300 - от 15 до 300 т/ч (м³/ч);

• - 350 - от 17 до 350 т/ч (м³/ч);

• - 500 - от 20 до 500 т/ч (м³/ч).

Дополнительный индекс «М» в маркировке рабочего диапазона расхода жидкости обозначает расширенный диапазон объема налива с наименьшей наливаемой дозой 200 дм³. Данная маркировка доступна для модификаций с рабочими диапазонами «050» и «100».

2 - пределы относительной погрешности измерений массы и объема жидкости

• 3 - область применения установки

• - АН - налив в автомобильные цистерны;

• - ТБ - налив в топливные баки большегрузной техники;

• - ЖН - налив в железнодорожные цистерны;

• - СН - налив в автомобильные цистерны и слив с автомобильных цистерн (по единой измерительной линии).

• - АС - слив из автомобильных цистерн;

• - ТБС - слив из топливных баков большегрузной техники;

• - ЖС - слив из железнодорожных цистерн.

• 4 - пределы допускаемой абсолютной погрешности измерений температуры жидкости

• - Т1 - ±0,5 °С;

- Т2 - ±1,0 °С.

• 5 - пределы допускаемой абсолютной погрешности измерений плотности жидкости

• - П1 - ±0,5 кг/м³;

• - П2 - ±1,0 кг/м³;

• - ПН - не нормируется.

• 6 - измеряемая среда

• - СНП- светлые нефтепродукты;

• - ТНП - темные нефтепродукты;

• - НБН - нефть (скважинная жидкость), без измерений объемной доли воды;

• - ННВ - нефть (скважинная жидкость), с измерением объемной доли воды с помощью влагомера;

• - ННК - нефть (скважинная жидкость), с измерением объемной доли воды косвенным методом;

• - ХАЖ - кислоты, спирты, солевые растворы, реагенты;

• - ВПТ - вода питьевая или техническая.

• 7 - климатическое исполнение

• - У1, У2, УХЛ1, УХЛ2, ХЛ1 или ХЛ2 (в соответствии с ГОСТ 15150-69).

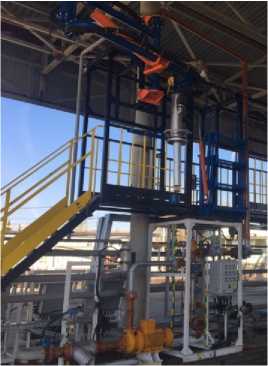

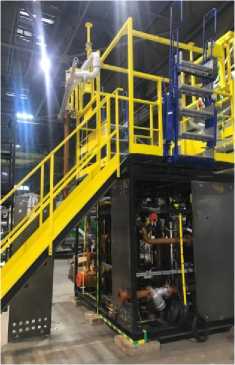

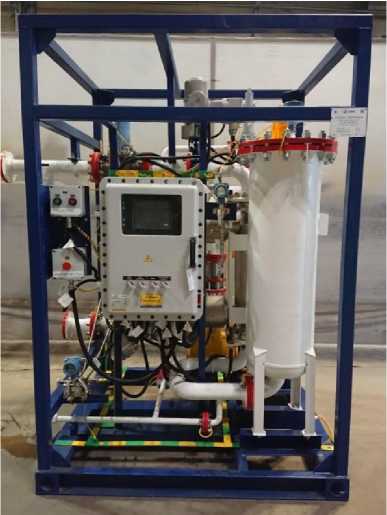

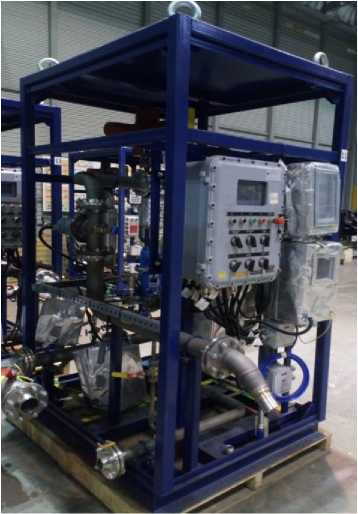

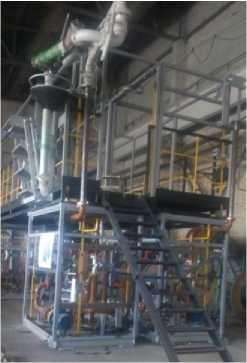

Общий вид установок представлен на рисунке 1. Цвет, габаритные размеры и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.

Рисунок 1 - Общий вид установок измерительных ОЗНА-Агидель

Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения средств измерений массы, объема и плотности установки, с нанесением знака поверки на пломбу, а также давлением на специальную мастику, расположенную в чашечке винта крепления закрывающей пластины контроллера, с нанесением знака поверки на мастику. Средства измерений избыточного давления, температуры и объемной доли воды, входящие в состав установки, пломбируются в соответствии с описанием типа на конкретное средство измерений.

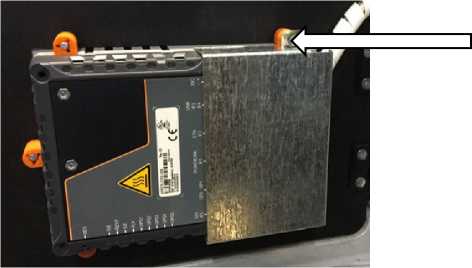

Места нанесения знаков поверки на фланцевые соединения средств измерений массы, объема и плотности, и чашечку винта крепления закрывающей пластины контроллера установок приведены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знаков на фланцевые соединения средств измерений массы, объема и плотности, и чашечку винта крепления закрывающей пластины контроллера установок

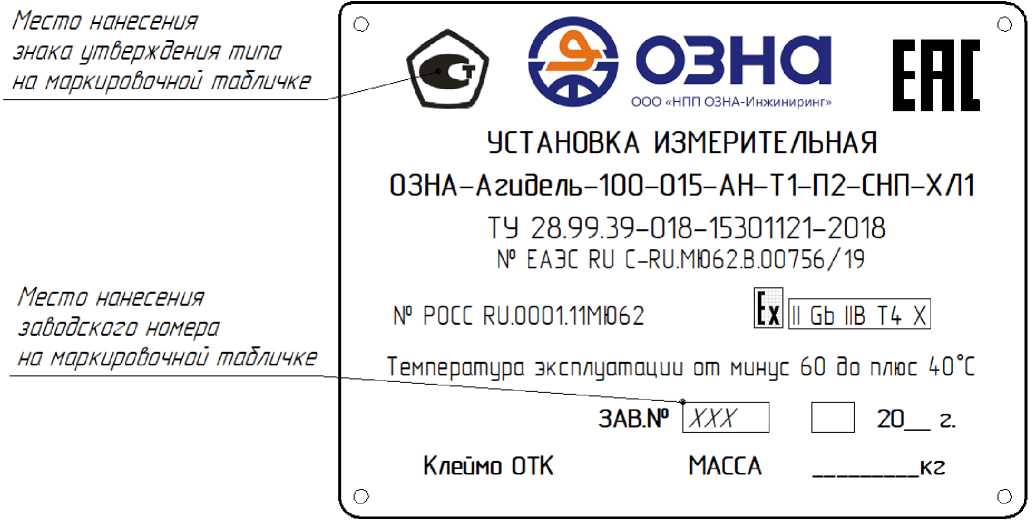

Заводской номер наносится на маркировочную табличку, закрепленную на раме установки, методом лазерной маркировки или аппликацией. Маркировочная табличка представлена на рисунке 3.

Рисунок 3 - Маркировочной табличка

Программное обеспечение установок встроенное.

Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установки, расчет температуры, плотности измеряемой среды (усредненных за время измерения) и объема партии измеряемой жидкости, приведенного к стандартным условиям (температура плюс 15 °С (или 20°С), избыточное давление 0 кПа), формирование отчетов измерений, управление процессом измерений, и передача результатов измерений через интерфейсы связи. Результаты измерений объема и плотности нефтепродуктов приводятся к температуре плюс 15 °С (или 20 °С) и избыточного давлению 0 кПа согласно Р 50.2.076-2010 «ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программы и таблицы приведения».

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен паролем.

Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на раме установки методом лазерной маркировки или аппликацией, а также в верхней части по центру титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации, а также (для установок с индексом «ННВ» и «ННК») в документе «ГСИ. Масса нефтегазоводяной смеси, нефти и нефтепродуктов. Методика измерений с применением установок измерительных ОЗНА-Агидель» (Свидетельство об аттестации методики измерений № 01.00257-2013 /14309 - 19 от 14 ноября 2019 г., выданное ФГУП «ВНИИР»).

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости»;

Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 28.99.39-018-15301121-2018 Установки измерительные ОЗНА-Агидель. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Адрес: 450071, г. Уфа, улица Менделеева, 205, корп. А, эт. 1.

Телефон: +7(347) 292-79-10, факс: +7(347) 292-79-15

Web-сайт: www.ozna.ru

E-mail: ozna-eng@ozna.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 2128001516

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер в реестре аккредитованных лиц № RA.RU.310592.
