МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 1BDA70098FBD4FA29944FE6CFD237DB5

Кому выдан: Кузьмин Александр Михайлович

Действителен: с 29.09.2022 до 23.12.2023

\__________—_________✓

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» августа 2023 г. № 1746

Регистрационный № 39851-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плотномеры газа ППГ

Назначение средства измерений

Плотномеры газа ППГ предназначены для измерения плотности газа (в том числе природного) при транспортировки его по технологическим трубопроводам, для эксплуатации как автономно, так и в составе автоматизированных систем учета газа.

Описание средства измерений

Принцип действия плотномеров ППГ - вибрационный: Частота колебаний чувствительного элемента, помещенного в газ, функционально связана с его плотностью. Для измерения температуры газа в плотномер встроен датчик температуры. Обработку измерительной информации производит встроенный контроллер.

Плотномеры ППГ предназначены для измерения плотности и температуры газа в рабочих условиях, имеют маркировку взрывозащиты «0Ex ia IIC T5 Ga». В опасных зонах применяются в комплекте с барьером искрозащитным. Датчик плотности-температуры и электронный преобразователь размещены в едином неразборном корпусе цилиндрической формы.

Плотномеры ППГ предназначены для стационарного использования. Для подключения к измерительным системам имеют интерфейс RS-485 или ИРПС. Плотномеры с интерфейсом RS-485 при использовании адаптера АД-5 (АД-5М), выдают аналоговый токовый сигнал (4 - 20) мА.

Для визуального считывания измеренных значений плотности и температуры плотномеры ППГ имеют встроенный или выносной индикаторы.

Плотномеры газа ППГ могут выпускаться в нескольких исполнениях (указывается в шифре при заказе - ППГ-Х¹-Х²) в зависимости от:

Х¹- диапазона измерения плотности газа (Исполнения 1, 2);

Х²- типа выходного сигнала (Исполнения R, Р, Т).

Заводской номер плотномеров представляет собой цифровой код, состоящий из 7 арабских цифр: х х Х х Х х х

порядковый номер плотномера

год месяц

Заводской номер наносится на маркировочную таблицу гравировкой (рисунок 3). Место нанесения заводского номера указано на рисунке 1. Пломбировку от несанкционированного доступа к узлам регулировки осуществляют нанесением знака поверки давлением клейма на пломбу. Схема пломбировки и обозначение места нанесения знака поверки представлены на рисунке 2

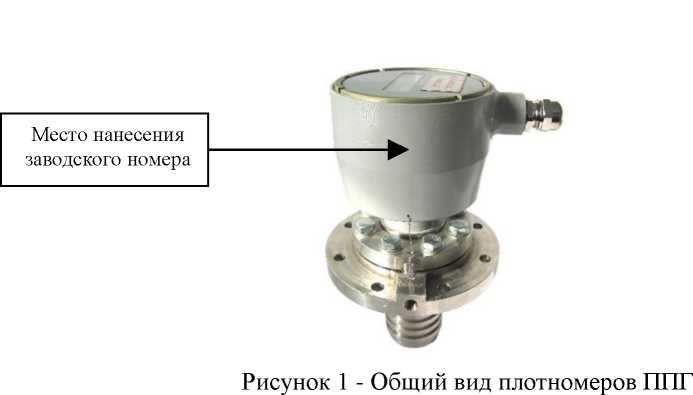

Общий вид плотномеров газа ППГ представлен на рисунке 1.

Место нанесения знака поверки

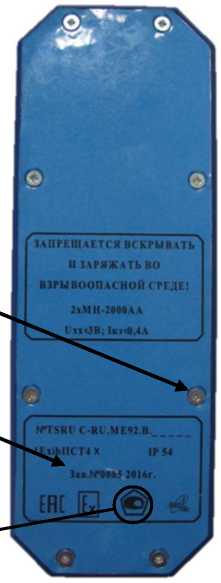

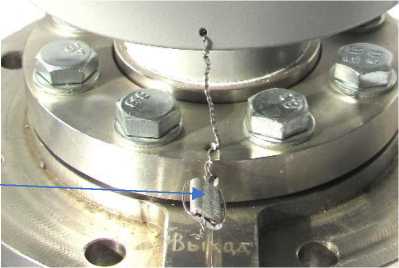

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

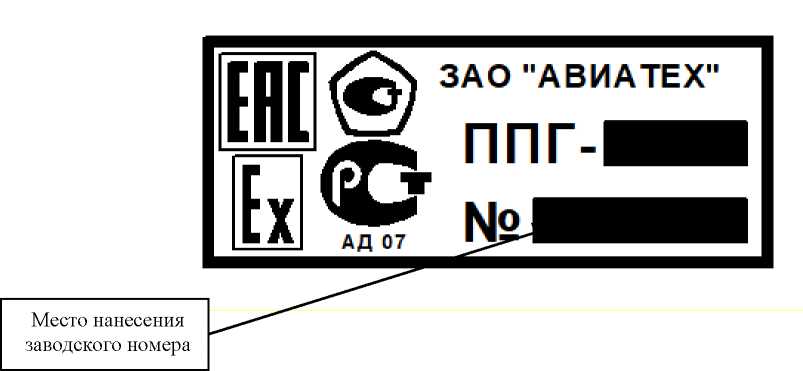

Рисунок 3 - Общий вид маркировочной таблички

Программное обеспечение плотномеров газа является встроенным. Идентификационные данные ПО на плотномеры ППГ приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Цифровой идентификатор ПО контролируется при программировании, в процессе эксплуатации доступ к идентификатору не предусмотрен.

ПО записывается в постоянное запоминающее устройство микроконтроллера плотномера ППГ только на заводе-изготовителе.

Уровень защиты от непреднамеренных и преднамеренных изменений программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Таблица 3- - Основные технические характеристики

Знак утверждения типа

наносится на шильдик плотномера ППГ и на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 4 - Комплектность плотномеров газа 1И1Г

приведены в АУТ1.413123.000 РЭ «1лотномеры газа 11Г. Руководство по эксплуатации» раздела 2 «Использование по назначению».

ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»;

ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»;

АУТП.413123.000 ТУ «Плотномеры газа ППГ. Технические условия».

Изготовитель

Закрытое акционерное общество «Авиатех» (ЗАО «Авиатех»)

ИНН 524301001

Адрес: 607221, Нижегородская обл., г. Арзамас, ул. Льва Толстого, д. 14

Телефоны: (831-47) 6-36-66, 6-34-95 Факс: (831-47) 6-36-66, 6-21-31

E-mail: avia-tech@inbox.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон/факс: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-cafrrwww.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: 8 800 200 22 14

Web-сайт: http://www.nncsm.ru

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» августа 2023 г. № 1746

Лист № 1 Регистрационный № 52569-13                                           Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры универсальные для контроля характеристик рентгеновских аппаратов

Назначение средства измерений

Дозиметры универсальные для контроля характеристик рентгеновских аппаратов Piranha предназначены для измерений: кермы в воздухе, мощности кермы в воздухе, анодного напряжения на рентгеновской трубке, времени экспозиции, количества импульсов, анодноготока, произведения анодного тока на время экспозиции, слоя половинного ослабления (далее - СПО), яркости и освещенности.

Также дозиметры универсальные для контроля характеристик рентгеновских аппаратов Piranha могут использоваться для определения:

- формы сигналов анодного напряжения, анодного тока и мощности кермы в воздухе;

- частоты импульсов;

- длительности импульса;

- кермы в воздухе и мощности кермы в воздухе за импульс;

- полной фильтрации;

- дозового профиля для компьютерной томографии (далее - КТ);

- ширины дозового профиля на половине высоты (FWHM);

- индексов дозы КТ (CTDI, CTDI100, CTDIW, CTDIvol);

- произведения дозы на длину (DLP);

- индекса рассеяния для КТ.

Описание средства измерений

Принцип работы дозиметров универсальных для контроля характеристик рентгеновских аппаратов Piranha (далее - дозиметры Piranha) основан на регистрации полупроводниковым детектором (внешним или встроенным) воздействующего рентгеновского излучения, преобразовании полученной энергии в электрические импульсы и затем в измеряемую физическую величину.

Дозиметры Piranha применяются для контроля параметров и технического состояния медицинского рентгеновского оборудования в процессе производства, при вводе в эксплуатацию и эксплуатации.

Для контроля параметров различных типов медицинских рентгенодиагностических аппаратов (рентгенографических, рентгеноскопических и ангиографических, маммографических, стоматологических, КТ) дозиметры Piranha имеют модификации, информация о которых приведена в таблице 1. Модификации отличаются друг от друга функциональными возможностями. Метрологические характеристики разных модификаций дозиметров Piranha при измерении одной и той же физической величины на одном и том же типе рентгеновских аппаратов одинаковы.

Таблица 1 - Функциональные возможности модификаций дозиметров Piranha для следующих типов рентгенодиагностических аппаратов (далее - РДА)

Конструктивно дозиметр Piranha выполнен в виде единого устройства, в котором содержится детектор рентгеновского излучения (встроенный) и измерительная схема. Для расширения измерительных возможностей дозиметра Piranha к нему могут подключаться дополнительные внешние детекторы:

• - детектор Piranha Dose Probe;

• - детектор освещенности и яркости Piranha Light Probe;

• - детектор для измерения анодного тока Piranha MAS-1B;

• - детектор для измерения анодного тока Piranha MAS-2;

• - детектор дозового профиля компьютерных томографов CT Dose Profiler.

Корпусы дозиметра Piranha и внешних детекторов опломбированы наклейкой для предотвращения возможности несанкционированного доступа.

На задние панели дозиметра Piranha и внешних детекторов Piranha Light Probe, Piranha MAS-1В, Piranha MAS-2 и на корпус внешнего детектора CT Dose Profiler клеятся специальные таблички из металлизированной самоклеящейся пленки (далее - шильды-наклейки), на которые типографским способом наносится заводской номер.

Заводские номера дозиметра Piranha и внешних детекторов Piranha MAS-1B, Piranha MAS-2, CT Dose Profiler состоят из двух букв латинского алфавита, одной арабской цифры, дефиса и восьми арабских цифр. Заводской номер внешнего детектора Piranha Light Probe состоит из семи арабских цифр.

На корпус внешнего детектора Piranha Dose Probe заводской номер, состоящий из семи арабских цифр, наносится методом гравировки.

Нанесение знака поверки на дозиметр Piranha и внешние детекторы не предусмотрено.

Общий вид дозиметра Piranha с указанием места пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1.

Общий вид внешних детекторов с указанием мест пломбирования от несанкционированного доступа, мест нанесения заводского номера приведен на рисунке 2.

Место нанесения пломбы

Место нанесения знака утверждения типа

Место нанесения заводского номера

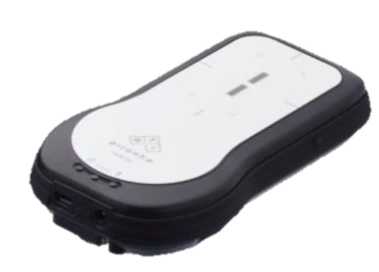

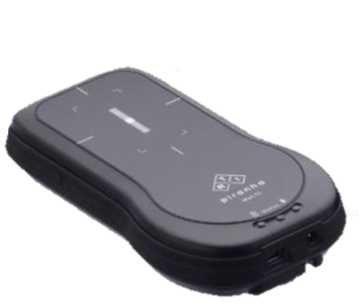

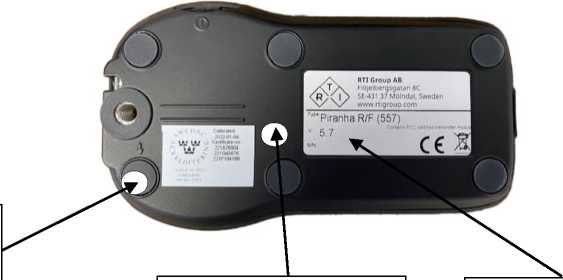

Рисунок 1 - Общий вид дозиметра Piranha с указанием места пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа и заводского номера

Место нанесения заводского номера (2)

Детектор Piranha Dose Probe

Детектор Piranha Light Probe

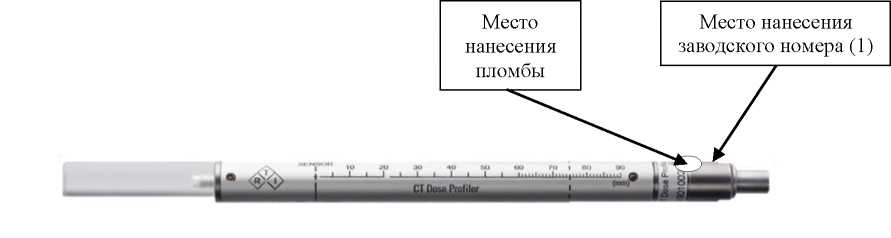

Детектор CT Dose Profiler

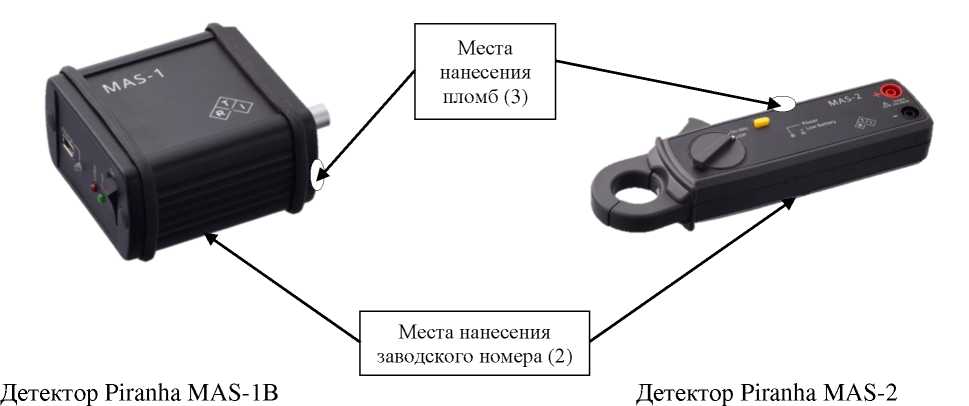

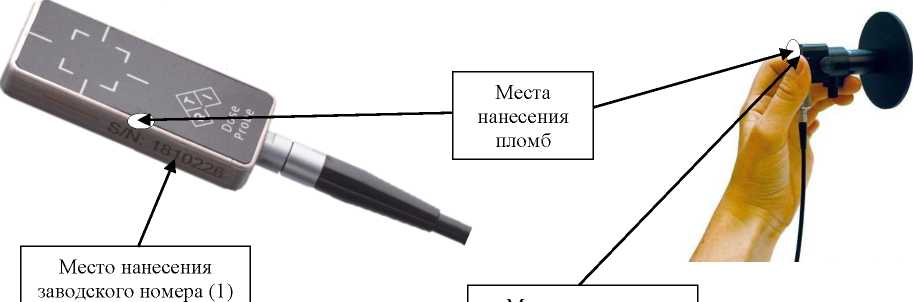

Рисунок 2 - Общий вид внешних детекторов с указанием мест пломбирования от несанкционированного доступа, мест нанесения заводского номера

• 1 - на шильде-наклейке на корпусе детектора;

• 2 - на шильде-наклейке на задней панели детектора;

• 3 - на одном из винтов, скрепляющих корпус детектора.

Дозиметры Piranha применяются совместно с персональным компьютером, на котором установлено специализированное программное обеспечение Ocean (далее - ПО Ocean).

Дозиметры Piranha могут работать в трех режимах:

• 1. Normal - запуск измерений производится под воздействием излучения, измерения проводятся за время экспозиции.

• 2. Timed - измерения проводятся за период времени, установленный пользователем,запуск измерений производится при нажатии кнопки Start в диалоговом окне ПО Ocean.

• 3. Free Run - запуск и остановка измерений производится по нажатию кнопок Start

и Capture соответственно в диалоговом окне ПО Ocean.

Встроенный детектор Piranha позволяет одновременно измерять керму и мощность кермы в воздухе, анодное напряжение и время экспозиции для рентгенографии, рентгеноскопии, дентальных исследований, маммографии и КТ. Кроме того, детектор обеспечивает измерение СПО, а также оценку полной фильтрации при проведении радиографических, рентгеноскопических и ангиографических, дентальных и КТ-исследований. В режиме импульсного излучения детектор позволяет оценить керму и мощность кермы в воздухе за импульс, частоту и длительность импульсов. На основе сигналов со встроенного детектора, измеренных за фильтрами различной толщины, ПО Ocean позволяет получить и отобразить формы сигналов анодного напряжения и мощности кермы в воздухе.

Внешний детектор Piranha Dose Probe обладает более высокой чувствительностью по сравнению со встроенным детектором Piranha. Позволяет измерять керму в воздухе, мощность кермы в воздухе и время экспозиции, а также оценивать характеристики излучения в импульсном режиме.

Внешний детектор Piranha Light Probe применяется для измерений освещенности и яркости.

Внешние детекторы Piranha MAS-1B и Piranha MAS-2 применяются для измерения анодного тока (мА) и произведения анодного тока на время экспозиции (мА^с). Детектор Piranha MAS-1B подключается инвазивно к соответствующим клеммам рентгеновского аппарата. Неинвазивный детектор Piranha MAS-2 (с датчиком PROVA 15) размещается на высоковольтном кабеле рентгеновского аппарата. Анодный ток и произведение анодного тока на время экспозиции могут определяться отдельно или вместе с другими величинами, измеряемыми встроенным детектором Piranha. При отдельном использовании внешних детекторов Piranha MAS-1В и Piranha MAS-2 измерения запускаются при обнаружении детектором сигнала тока. При использовании совместно со встроенным детектором Piranha запуск измерений может производиться как по обнаружению сигнала тока внешним детектором, так и по обнаружению излучения.

Внешний детектор дозового профиля компьютерных томографов CT Dose Profiler применяется для определения дозового профиля для КТ, ширины дозового профиля на половине высоты (FWHM), индексов дозы КТ (CTDI, CTDI100, CTDIW, CTDIvol), произведения дозы на длину (DLP), индекса рассеяния для КТ. Детектор CT Dose Profiler имеет один твердотельный датчик (SENSOR) толщиной 250 мкм, расположенный на расстоянии 3 см от его торца. Для правильной установки в различные фантомы к детектору CT Dose Profiler может быть присоединен удлинитель из полиметилметакрилата (ПММА). Для измерений CTDI с детекторомСТ Dose Profiler должно выполняться спиральное сканирование. Когда стол КТ не движется,СТ Dose Profiler действует как детектор кермы в воздухе. При построении дозового профиля ПО Ocean обеспечивает автоматическое обнаружение точки с максимальной кермой в воздухе, относительно которой рассчитываются индексы КТ, FWHM и другие величины.

Питание дозиметров Piranha осуществляется от аккумулятора. Для отображения уровня заряда аккумулятора используется светодиодный индикатор состояния Status. При включении прибора в течение трех секунд цвет индикатора указывает на уровень заряда аккумулятора: зеленый - выше 25 %, желтый - (10-25) %, красный - ниже 10 %. Полного заряда аккумулятора хватает не менее чем на 15 часов работы прибора. Зарядка аккумулятора дозиметров Piranha производится от компьютера по USB-кабелю или от внешнего источника питания (адаптера), подключающегося к сети переменного тока напряжением от 100 до 240 В, частотой от 50 до 60 Гц.

В процессе зарядки аккумулятора светится оранжевый индикатор зарядки. Зарядка возможна даже тогда, когда питание дозиметра Piranha выключено.

Программное обеспечение

Программное обеспечение Ocean дозиметров Piranha полностью обеспечивает управление дозиметром, включая автоматическое распознавание подключения внешних детекторов, задание условий измерений, реализацию специальных алгоритмов преобразования сигналов от детекторов в измеряемые физические величины в зависимости от условий измерений, получение и отображение на дисплее компьютера полученных результатов измеренийи т.д. Команды интерфейса пользователя ПО Ocean имеют однозначное назначение для инициирования функций или изменения данных.

Установка ПО Ocean производится с USB-флеш-накопителя из комплекта поставки дозиметров Piranha.

Разделение программного обеспечения дозиметров Piranha с выделением метрологически значимой части не предусмотрено. К метрологически значимому относится все программное обеспечение дозиметров Piranha.

В соответствии с Р 50.2.077-2014 уровень защиты ПО Ocean от непреднамеренных и преднамеренных изменений соответствует уровню «средний».

Идентификационные данные программного обеспечения дозиметров Piranha приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения дозиметров Piranha

Метрологические и технические характеристики

Метрологические и технические характеристики дозиметров Piranha и внешних детекторов приведены в таблице 3.

Таблица 3 - Метрологические и технические характеристики дозиметров Piranha и внешних

детекторов

Знак утверждения типа

наносится типографским способом на левый верхний угол титульного листа Руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на корпус дозиметра.

Комплектность средства измерений

В комплект поставки дозиметров Piranha входят составные части и принадлежности, приведенные в таблице 4.

Таблица 4 - Комплектность дозиметров Piranha

Сведения о методиках (методах) измерений

приведены в разделе 2 документа ФВКМ.412118.011РЭ «Дозиметры универсальные для контроля характеристик рентгеновских аппаратов Piranha. Руководство по эксплуатации» и в разделах 5, 6 и 7 документа ФВКМ.000003-01 34 01 ПО Ocean «Программное обеспечение «Ocean». Руководство оператора».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ Р МЭК  61674-2006  Медицинское электрооборудование. Дозиметры

с ионизационными камерами и/или полупроводниковыми детекторами, используемые в рентгеновской диагностике;

ГОСТ IEC 61676-2011 Медицинское электрическое оборудование. Дозиметрические приборы, используемые для неинвазивного измерения напряжения на рентгеновской трубке в диагностической радиологии;

Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2314;

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от П10^-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;

ГОСТ 8.023-2014 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений;

Техническая документация изготовителя.

Изготовитель

RTI Group AB, Швеция

Flojelbergsgatan 8 C, SE-431 37 Molndal, Sweden

Тел.: +46 31 7463600

E-mail: sales@rti.se, support@rti.se, service@rti.se

Web-сайт: http://www.rti.se

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: + 7 (812) 251-76-01

Факс: + 7 (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» августа 2023 г. № 1746

Лист № 1 Регистрационный № 63156-16 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы тензометрические вагонные ВТВ-С

Назначение средства измерений

Весы тензометрические вагонные ВТВ-С (далее - весы) предназначены для статических измерений массы железнодорожных транспортных средств.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого автотранспортного средства, в дискретный или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.

Весы представляют собой средство измерений массы неавтоматического действия по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» и имеют модульную конструкцию.

Грузоприемное устройство (далее - ГПУ), в зависимости от модификации весов, может состоять от одной до четырех секций. Каждая секция опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик). При этом соседние секции могут иметь две общие точки опоры (датчика).

Прибор весоизмерительный выполнен в отдельном корпусе и включает в себя: стабилизированный источник питания, устройство обработки аналоговых данных и/или разъем для подключения цифровых датчиков, микропроцессор для обработки измерительной информации, дисплей для отображения результатов взвешивания, клавиатура, а также цифровые интерфейсы для связи с периферийными устройствами (например, принтер, вторичный дисплей, ПК).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к весоизмерительному прибору через соединительную коробку и/или нормирующий преобразователь ЦНП, изготовитель - ООО «Завод весового оборудования», г. Магнитогорск.

Пример общего вида ГПУ весов и весоизмерительных приборов представлены на рисунках 1 и 2 соответственно.

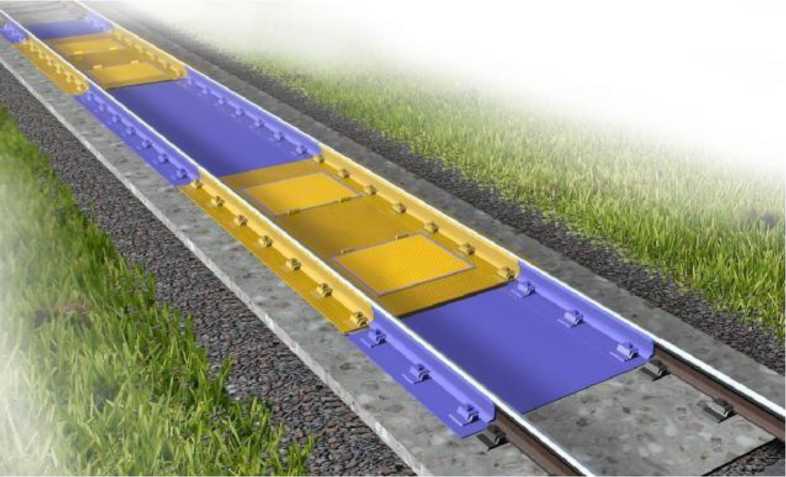

Рисунок 1 - Пример общего вида ГПУ весов

ТВ-003/05Н

ВКЦ

ВКА

WE2111

DIS2116

CI-6000A

ПК

Рисунок 2 - Общий вид весоизмерительных приборов

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (регистрационный № 60480-15);

- датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS (регистрационный № 57673-14);

- датчики весоизмерительные тензорезисторные QS, модификации QS, QS-D (регистрационный № 78206-20);

- датчики весоизмерительные МВ 150 (регистрационный № 44780-10);

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации HM9B (регистрационный № 55371-13);

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Со1итп, модификации HM9B (регистрационный № 55371-19).

При использовании в весах датчиков с цифровым выходным сигналом весоизмерительные приборы представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

В качестве индикатора используются:

• - приборы весоизмерительные CI, BI, NT и PDI, модификация CI-6000A (регистрационный № 50968-12);

• -  преобразователь весоизмерительный ТВ-003/05Н, изготовитель - фирма АО «Весоизмерительная компания «Тензо-М», пос.Красково;

• - электронный весовой терминал серии ВКА, изготовитель - ООО «Завод весового оборудования», г. Белорецк;

• - приборы весоизмерительные WE, модификация WE2111 (регистрационный № 6180815);

• - динамический преобразователь универсальный ДПУ, модификации ДПУ-00Х-Ех (обозначение «00Х» указывает на количество аналого-цифровых каналов и принимает значения от 001 до 008), изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк.

В качестве терминала используются:

• - электронный цифровой весовой терминал серии ВКЦ, изготовитель - ООО «Завод весового оборудования», г. Белорецк, используется совместно с нормирующим преобразователем ЦНП, изготовитель - ООО «Завод весового оборудования», г. Белорецк;

• -  приборы весоизмерительные DIS2116,  DWS2103, модификации DIS2116

(регистрационный № 61809-15);

• - персональный компьютер, используется совместно с нормирующим преобразователем ЦНП, изготовитель - ООО «Завод весового оборудования», г. Белорецк или с динамическим преобразователем универсальным ДПУ-ООХ-Ех, изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - режим работы многодиапазонных весов (4.10).

Весы могут быть оснащены последовательными интерфейсами RS-232, RS422, RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Весы выпускаются в 11 (одиннадцати) модификациях с метрологическими и техническими характеристиками согласно таблицам 2 - 5, выпускаемых в различных исполнениях ГПУ и весоизмерительных приборов, имеют следующие обозначения:

ВТВ-С - [М]-[Л]-[Т]-[Ц]-[Ех]-[П]-[2] где:

М - Максимальная нагрузка (Max), т: 30; 60; 80; 100; 150; 200;

Л - длина ГПУ, м: от 3 до 28;

T - количество секций ГПУ: 1; 2; 3; 4;

Ц - условное обозначение для весов, использующих цифровые датчики (индекс отсутствует для весов с аналоговыми датчиками);

Ex - весы во взрывозащищенном исполнении (индекс отсутствует для весов, выполненных не во взрывозащищенном исполнении);

П - условное обозначение для весов без капитального фундамента (индекс отсутствует для весов с фундаментом);

2 - условное обозначение для многодиапазонных весов (индекс отсутствует для однодиапазонных весов).

Значения максимальной нагрузки Max (Мах_г- диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала e (ei диапазонов взвешивания многодиапазонных весов), заводской номер (в цифровом формате) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или весоизмерительном приборе весов.

Маркировочная табличка (обязательная маркировка) весов выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону рамы ГПУ и содержит следующие основные данные, нанесенные методом гравировки:

• - наименование изготовителя;

• - обозначение типа и модификации весов;

• - знак утверждения типа;

• - класс точности;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - поверочный интервал (e);

• - диапазон температур;

• - дата изготовления;

• - заводской номер (в виде цифрового обозначения, состоящего из арабских цифр).



  Зав V.

  Диапазон температур:

  -Т-ЮО’.отМах ПО



  Диапазон температур:

  Весы тензометрические вагонные ВТВ-С Модификаци»

Весы тензометрические вагонные ВТВ-С

Моднфнкапия ^7jff-C-______

ГОСТ OIMLR 76-1-7011

г Белорецк, ул Тюленина, д. 14, литер А комната 17 тел +7(34792) 4-82-66 Дата изготовления___20___г

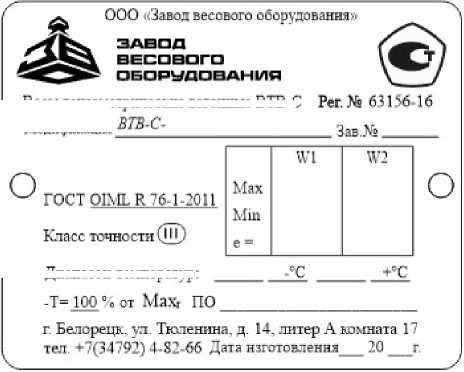

Рисунок 3 - Общий вид маркировочной таблички однодиапазонных (слева) и многодиапазонных (справа) весов

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки на корпус весоизмерительного прибора и/или нормирующего преобразователя ЦНП, и/или динамического преобразователя универсального ДПУ, входящих в состав весов, наносится пломба. Схема пломбировки определяется исполнением весов и приведена на рисунках 4 - 5.

Знак поверки может наноситься на свидетельство о поверке средства измерений в соответствии с действующим законодательством. Нанесение знака поверки на средство измерений не предусмотрено.

иу

ВКА

ШЕШ]

3

DIS2116

ПК

1, 2 или 3

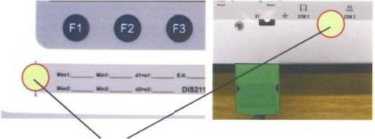

Рисунок 4 - Схема пломбировки приборов весоизмерительных (1 - свинцовая или пластиковая пломба; 2 - мастичная пломба; 3 - пломба в виде разрушаемой наклейки)

ЦНП

1 или 2

ДПУ-ООХ-Ех

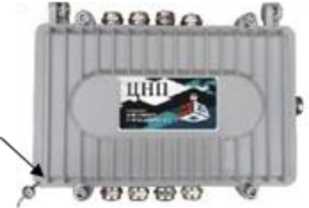

Рисунок 5 - Схема пломбировки приборов весоизмерительных (1 - свинцовая или пластиковая пломба, 2 - мастичная пломба)

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части. ПО весов с использованием ПК является автономным и состоит из метрологически значимой и метрологически незначимой части.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а так же доступны для просмотра во время работы прибора при нажатии специальной комбинации клавиш (справедливо для CI-6000A, DIS2116, WE2111) или доступен для просмотра в рабочем окне программы (справедливо для ПК).

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и юстировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и юстировка не могут быть осуществлены без нарушения защитной пломбы.

Для контроля изменений законодательно контролируемых параметров в приборах WE2111 и DIS2116 предусмотрен несбрасываемый счетчик, показания которого изменяются при изменении метрологически значимых параметров юстировки и настройки и могут быть выведены оператором на дисплей.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Примечание: *обозначение «х» не относится к метрологически значимому ПО

Таблица 2 - Идентификационные данные ПО

Примечание: *обозначение «хх» (где «х» принимает значения от 0 до 9) не относится к метрологически значимому ПО.

Метрологические и технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011 ............................................................. III (средний)

Значения максимальной нагрузки (Мах), поверочного интервала (е), числа поверочных интервалов (n) и действительной цены деления (d) приведены в таблицах 3 и 4.

Таблица 3 - Однодиапазонные весы

Таблица 4 - Многодиапазонные весы

Таблица 5 - Основные технические характеристики

Продолжение таблицы 5

Знак утверждения типа

наносится на маркировочную табличку, расположенную на весоизмерительном приборе и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе 8 «Порядок работы» документа РЭП 4274-ВО-003 «Весы тензометрические вагонные ВТВ-С. Руководство по эксплуатации. Паспорт».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 4274-003-34523086-2015 «Весы тензометрические вагонные ВТВ-С. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Завод весового оборудования» (ООО «ЗВО») ИНН 7456022405

Юридический адрес: 453510, Республика Башкортостан, г. Белорецк, ул. Тюленина, д. 14, лит. А, ком. 17

Почтовый адрес: 453500, Республика Башкортостан, г.Белорецк, ул. Ленина, 41, а/я 3

Адрес производственной площадки: 455026, Челябинская обл., г. Магнитогорск, ул. Мичурина, д. 136, к. 3, помещ. 6

Телефон/факс: (34792) 4-82-66, 4-47-80

адрес в Интернет: uzvo.ru

адрес электронной почты: info@uzvo.ru, umi.info@yandex.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

адрес в Интернет: www.vniims.ru;

адрес электронной почты: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» августа 2023 г. № 1746

Лист № 1 Регистрационный № 65943-16 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ПГА-600

Назначение средства измерений

Газоанализаторы ПГА-600 предназначены для измерений объемной доли метана, пропана, диоксида углерода, водорода, кислорода, довзрывоопасных концентраций паров бензина неэтилированного, массовой концентрации или объемной доли изобутилена, оксида углерода, сероводорода, диоксида азота, диоксида серы, аммиака и хлора в воздухе рабочей зоны.

Описание средства измерений

Принцип действия газоанализаторов:

- по измерительным каналам объемной доли диоксида углерода, метана, пропана или бензина неэтилированного - оптический инфракрасный, основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;

• - по измерительным каналам объемной доли кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, аммиака и хлора -электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;

• - по измерительному каналу изобутилена - фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами, излучаемыми источником вакуумного ультрафиолетового излучения.

Газоанализаторы являются портативными многоканальными приборами непрерывного действия.

Способ забора пробы - диффузионный.

Конструктивно газоанализатор выполнен одноблочным в металлическом или пластиковом корпусе (синего или черно-красного цвета), отличающихся весовыми характеристиками. В корпусе газоанализатора размещены блок электроники и датчики.

Блок электроники газоанализаторов осуществляет усиление, аналого-цифровое преобразование сигналов от датчиков, вычисление результатов измерений с учетом занесенных при градуировке в память газоанализатора коэффициентам и прочим настроечным параметрам, вывод информации на многострочный жидкокристаллический дисплей, а также сравнение значений выходных сигналов с заданными пороговыми значениями и выработку управляющих сигналов для световой, звуковой сигнализации и вибрации (опционально).

Газоанализатор осуществляет индикацию степени разряда аккумуляторов, световую и звуковую сигнализацию, а также вибрацию (опционально) по достижении 2-х заданных пороговых уровней.

Газоанализатор (опционально) имеет функцию беспроводной передачи данных по каналу Wi-Fi.

В корпус газоанализатора могут быть установлены от 1 до 6 датчиков в различном сочетании, в зависимости от исполнения:

а) один или два оптических датчика;

б) один оптический и один фотоионизационный датчик;

в) один фотоионизационный датчик;

г) до 4-х электрохимических датчиков на разные газы дополнительно к датчикам в соответствии с пп. а) - в).

Возможна поставка газоанализаторов только с электрохимическими датчиками.

Питание газоанализатора осуществляется от аккумуляторной батареи номинальным напряжением 2,4 В (два аккумулятора типа МН -2000АА).

Конструкцией газоанализатора предусмотрена пломбировка винта корпуса стикером-наклейкой от несанкционированного доступа.

Заводской номер наносится фотохимпечатным методом в цифровом формате на табличку, расположенную на задней панели корпуса.

Общий вид, место нанесения пломбы и заводского номера газоанализатора приведены на рисунках 1 и 2.

Нанесение знака поверки на средство измерений не предусмотрено.

о.о% 0 мгД? 0.00 % 0 МГД?

0

О

1, Гаюаналтатор

+ ПГА-ЪОО

А ____

Запис^КЯЩ

а) вид спереди

б) вид сзади

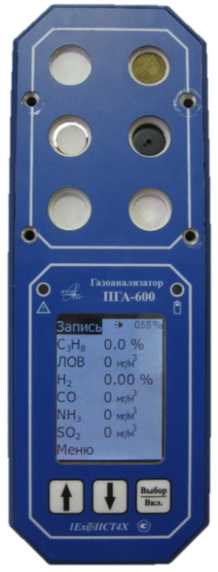

Рисунок 1 - Общий вид газоанализаторов ПГА-600 (синем корпусе)

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место нанесения пломбы в виде стикера-наклейки

ЗАПРЕЩАЕТСЯ ВСКРЫВАТЬ И ЗАРЯЖАТЬ ВО ВЗРЫВООПАСНОЙ СРЕДЕ!

ЗАВ Я ГОД liTIiTl ИУД

2xNIMH МН-2000АА

Uo^3B: 1о«4ООшА

ТС RU С-РЦ.АЖ58В01811/21

РВ Ex ibIMb X 1Ех ib НС Т4 Gb Г

IP68

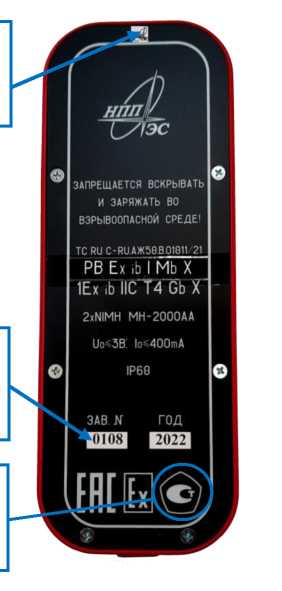

а) вид спереди б) вид сзади

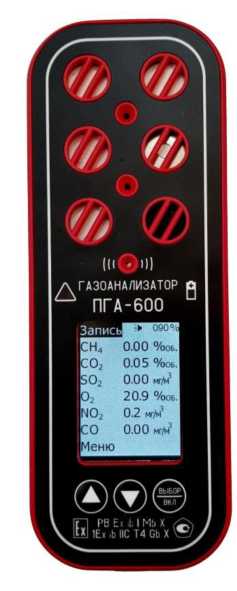

Рисунок 2 - Общий вид газоанализаторов ПГА-600 (черно-красном корпусе)

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем и обеспечивающее выполнение следующих основных функций:

• - прием и обработку измерительной информации от первичных измерительных преобразователей содержания определяемых компонентов в воздухе рабочей зоны;

• - индикацию результатов измерений на встроенном жидкокристаллическом дисплее;

• - хранение измерительной информации в памяти газоанализатора и обмен данными по проводным и беспроводным линиям связи с ПЭВМ.

Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:

• 1) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

• 2) непрерывную самодиагностику аппаратной части газоанализатора.

Встроенное ПО газоанализатора идентифицируется посредством отображения надписи «Programma PGA-600» и номера версии на дисплее при включении.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Влияние встроенного программного обеспечения учтено при нормировании

метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Метрологические и технические характеристики

Таблица 2 - Диапазоны измерений, пределы допускаемой основной погрешности и время установления показаний газоанализаторов по измерительным каналам.

Таблица 3 - Диапазоны измерений, пределы допускаемой основной погрешности и время установления показаний газоанализаторов по измерительным каналам.

Таблица 4 - Прочие метрологические и технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на задней стороне корпуса газоанализатора (Рисунок 1 и 2).

Лист № 7 Всего листов 7 Комплектность средства измерений

Таблица 5 - Комплект поставки газоанализатора

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» и разделе 3 «Техническое обслуживание» документа «Газоанализатор ПГА-600. Руководство по эксплуатации ЕСКТ.413311.007 РЭ».

Нормативные документы, устанавливающие требования к средству измерений Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны»;

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;

Технические условия ЕСКТ.413311.007 ТУ Газоанализаторы ПГА-600.

Изготовитель

Акционерное общество     «Научно-производственное     предприятие

«Электронстандарт» (АО «НПП «Электронстандарт»)

ИНН 7810098300

Адрес: 196084, г. Санкт-Петербург, Цветочная ул., д. 25, к. 3 Телефон/факс: (812) 676-28-81/(812)676-28-86

E-mail: info@es-npp.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
