ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления ДДВ 011
Назначение средства измеренийДатчики давления ДДВ 011 (далее - датчики) предназначены для измерения статикодинамического давления в диапазоне частот от 0 до 1000 Гц с минимизированной погрешностью в условиях воздействия нестационарных температур.
Описание средства измеренийПринцип действия датчика основан на преобразовании упругим элементом (мембраной) измеряемого давления в деформацию, которая приводит к соответствующему изменению электрического сопротивления тензорезисторов.
Датчики состоят из чувствительного элемента, корпуса с посадочной резьбой M18xl,5-6g для подсоединения к рабочей магистрали, вилку типа РСГ7ТВ АВ 0.364.047 ТУ, 6Р 0.364.045 ТУ для подключения к измерительному тракту изделия потребителя. Соединение корпуса с вилкой РСГ7ТВ осуществляется с помощью кабельной перемычки.
Чувствительный элемент датчиков представляет собой цельноточеную мембрану, на которой методом тонкопленочной технологии нанесена измерительная схема в виде моста Уитстона. Выводы измерительных схем соединены с контактами контактной колодки золотыми проводниками методом контактной сварки. Выводы контактной колодки соединены с контактами вилки РСГ 7ТВ проводами кабельной перемычки.
Датчик имеет две модификации: с буртом под сварку с посадочным местом изделия и без бурта под сварку с посадочным местом изделия. Каждая модификация имеет 14 исполнений, отличающихся диапазоном измерений давления: ДДВ 011 - ДДВ 011-13 и Д ДВ 011-14 - ДДВ 011-27. Модификации датчика давления Д ДВ 011 приведены в таблице.
Таблица 1
|
Обозначение |
Маркировка Датчика |
Диапазон измерений, кгс/см2 |
Примечание |
|
1 |
2 |
3 |
4 |
|
СДАИ.406233.046 |
ДДВ 011 5 |
0-5 |
С буртом под сварку |
|
-01 |
ДДВ 011 -01 10 |
0-10 | |
|
-02 |
ДДВ011-02 14 |
0-14 | |
|
-03 |
ДДВ011-03 20 |
0-20 | |
|
-04 |
ДДВ011-04 28 |
0-28 | |
|
-05 |
ДДВ011-05 40 |
0-40 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
-06 |
ДДВ011-06 56 |
0-56 | |
|
-07 |
ДДВ011-07 80 |
0-80 | |
|
-08 |
ДДВ011-08 110 |
0-110 | |
|
-09 |
ДДВ011-09 160 |
0-160 | |
|
-10 |
ДДВ011-10 220 |
0-220 | |
|
-И |
ДДВ011 -11 300 |
0-300 |
С буртом под сварку |
|
-12 |
ДДВ 011 -12 450 |
0-450 | |
|
-13 |
ДДВ011-13 600 |
0-600 | |
|
-14 |
ДДВ011.1-14 5 |
0-5 |
Без бурта под сварку |
|
-15 |
ДДВ011.1-15 10 |
0-10 | |
|
-16 |
ДДВ011.1-16 14 |
0-14 | |
|
-17 |
ДДВ011.1-17 20 |
0-20 | |
|
-18 |
ДДВ011.1-18 28 |
0-28 | |
|
-19 |
ДДВ 011.1-19 40 |
0-40 | |
|
-20 |
ДДВ011.1-20 56 |
0-56 | |
|
-21 |
ДДВ 011.1 -21 80 |
0-80 | |
|
-22 |
ДДВ011.1-22 110 |
0-110 | |
|
-23 |
ДДВ 011.1 -23 160 |
0-160 | |
|
-24 |
ДДВ 011.1-24 220 |
0-220 | |
|
-25 |
ДДВ011.1-25 300 |
0-300 | |
|
-26 |
ДДВ 011.1 -26 450 |
0-450 | |
|
-27 |
ДДВ011.1-27 600 |
0-600 |

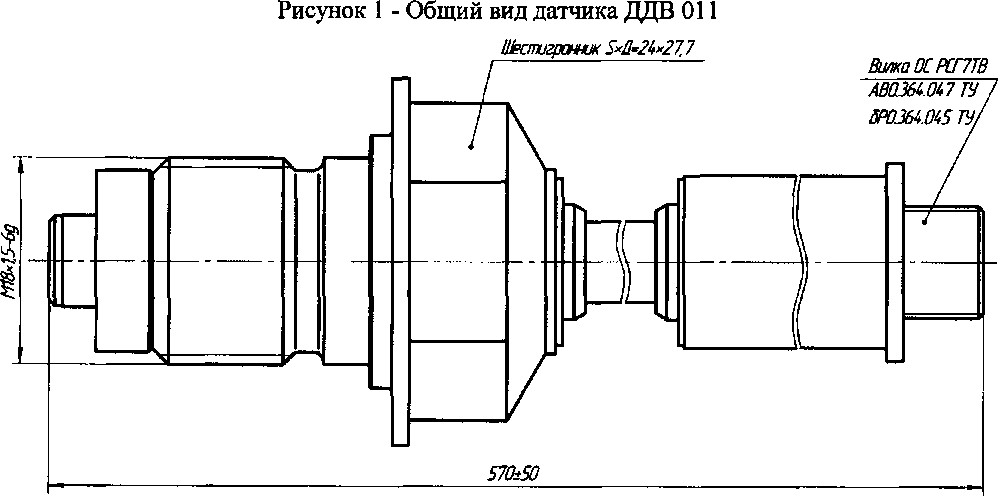

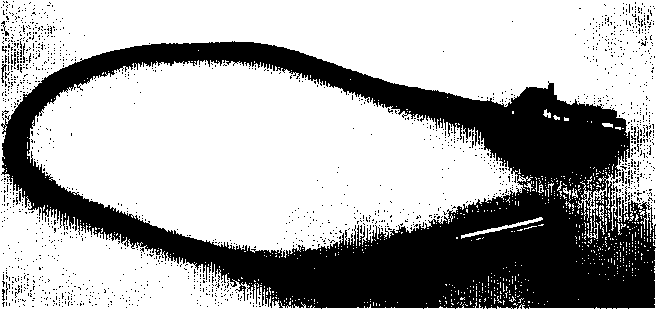

Общий вид датчика ДЦВ 011 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.
Рисунок 2 - Габаритно-установочные размеры датчика ДДВ 011
Таблица 2
Метрологические и технические характеристики
|
Диапазоны измерений, МПа (кгс/см2) |
0-0,49 (0-5); 0-0,98 (0-10); 0-1,37 (0-14); 0-1,96 (0-20); 0-2,74 (0-28); 0-3,92(0-40); 0-5,49 (0-56); 0-7,84 (0-80); 0-10,78 (0-110);0-15,69 (0-160); 0-21,57(0-220);0-29,4 (0-300); 0-44,12 (0-450);0-58,83 (0-600) |
|
Габаритные и установочные размеры |
(570+50) мм, M18xl,5-6g |
|
Электрическое сопротивление между корпусом датчика и контактом 7 вилки РСГ7ТВ в нормальных климатических условиях, Ом, не более |
1 |
|
Электрическое сопротивление между наружной поверхностью кабельной перемычки и контактом 7 вилки РСГ7ТВ в нормальных климатических условиях*, МОм, не более |
1 |
|
Электрическое сопротивление изоляции в нормальных климатических условиях, МОм, не более |
20 |
Продолжение таблицы 2
|
Электрическое сопротивление диагоналей мостовой схемы датчика в нормальных климатических условиях, Ом:
|
от 660 до 740 от 660 до 840 |
|
Начальный выходной сигнал, % |
±15 от нормирующего значения выходного сигнала |
|
Нормирующее значение выходного сигнала, мВ (в единицах калибровочного сопротивления, кОм):
|
от 3,3 до 5,1 (от 230 до 300) от 6,6 до 9,6 (от 115 до 150) |
|
Приведенное значение основной погрешности, %, в пределах |
±0,8 |
|
Приведенное значение погрешности от нелинейности градуировочной характеристики, %, в пределах |
±0,6 |
|
Температура измеряемой среды, °C |
от -196 до +50 |
|
Приведенные значения коэффициентов функции влияния температуры измеряемой среды от -196 до +50 °C, 1/°С, в пределах:
|
АЗ-Ю-4 is-io-4 |
|
Масса, кг, не более |
0,16 |
|
* Нормальные климатические условия, характеризуются:
Примечание - При температуре воздуха выше 30°С относительная влажность не должна превышать 70%. | |
наносится на титульных листах эксплуатационной документации.
Комплектность средства измеренийВ комплект поставки входят:
Датчик давления ДДВ 011;
Прокладка Вт 8.680.008;
Формуляр СДАИ.406233.046 ФО;
Руководство по эксплуатации СДАИ.406233.046 РЭ;
Инструкция по входному контролю СДАИ.406233.046 И11;
Методика поверки СДАИ.406233.046 МП.
Поверкаосуществляется по документу СДАИ.406233.046 МП «Датчик давления ДДВ 011 Методика поверки», утвержденному ГЦИ СИ ОАО «НИИФИ» 25.04.2012 г.
Основные средства поверки: тераомметр Е6-13А (Госреестр № 4649-80, погрешность измерений не более ±2,5%), ампервольтомметр универсальный Ф-30 (Госреестр № 3237-72, класс точности 0,05/0,02-0,15/0,05), источник питания постоянного тока Б5-8 (Госреестр № 6383-77, погрешность ±3 %), прибор комбинированный цифровой Щ 300 (Госреестр № 7011-79, класс точности (0,1/0,02 - 1,5/0,5), манометр МО-250-16 кгс/см2 -0,15 ( Госреестр № 490-50, класс точности 0,15), манометр грузопоршневой МП-60, МП-600 (Госреестр № 31703-06, погрешность измерений ±0,05%).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам давления ДДВ 011Технические условия СДАИ.406233.046 ТУ.
ИзготовительАкционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)
ИНН 5836636246
Адрес: 440026, Российская Федерация, г. Пенза, ул. Володарского, д. 8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
Испытательный центрГосударственный центр испытаний средств измерений ОАО «НИИФИ»
(ГЦИ СИ ОАО «НИИФИ»)
Адрес: 440026, Российская Федерация, г. Пенза, Володарского ул., д.8/10
Телефон: (8412) 56-26-93
Факс: (8412) 55-14-99
Аттестат аккредитации ГЦИ СИ ОАО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 17.03.2011 г.
