№11 от 10.01.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27133
О переоформлении свидетельства об утверждении типа средства измерений № 51143 "Устройства измерительные многофункциональные МИР КПР-01М" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ10 января 2017 г.
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 51143 «Устройства измерительные многофункциональные МИР КПР-01М» и внесении изменений в описание типа
Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращениями ООО «Спецэнергопроект» от 2 декабря 2016 г. № 102 и № 103 приказываю:
-
1. Внести изменения в описание типа на устройства измерительные многофункциональные МИР КПР-01М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53850-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 51143 «Устройства измерительные многофункциональные МИР КПР-01М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53850-13, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу
его юридическому лицу или индивидуальному предпринимателю.
4. Контроль за собой,
г хранится в системе электронного документооборота
ное агентство по техническому регулированию и метрологии,
Заместитель Руководите Федерального агентств^?/*
О СЕРТИФИКАТЕ эп
г?
®«0300E901C1ED
“Чертей Сергеевич
М1б до 17.11.2017
С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» января 2017 г. № 11
Изменения в описание типа на устройства измерительные многофункциональные МИР КПР-01МОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства измерительные многофункциональные МИР КПР-01М
Назначение средства измеренийУстройства измерительные многофункциональные МИР КПР-01М (далее -устройства, КПР-01М) предназначены для измерения и анализа параметров электрической сети (напряжения и силы переменного тока, частоты, электрической мощности и энергии).
Описание средства измеренийПринцип действия КПР-01М основан на аналого-цифровом преобразовании мгновенных значений входных сигналов силы и напряжения переменного тока, математической обработке и вычислении параметров сети переменного тока, фиксации состояния входных каналов ТС по измеренному сопротивлению каналов, управлении состоянием выходных каналов ТУ и обмене данными по интерфейсам.
Устройства КПР-01М так же предназначены для, определения состояния электрооборудования энергообъекта, регистрации процессов в сети, включая осциллографирование, определения качества и учета количества электроэнергии.
Устройства являются высокотехнологичными электронными устройствами, работающими под управлением встроенного микроконтроллера.
Устройства обеспечивают измерение и расчет ПКЭ по методам, приведенным в ГОСТ 30804.4.30-2013 с классом характеристик процесса измерения А, а также статистическую оценку результатов измерений ПКЭ на соответствие ГОСТ 32144-2013.
Устройства обеспечивают многотарифный учет активной энергии прямого и обратного направлений с классом точности 0,2S или 0,5S (в зависимости от модификации) по ГОСТ 31819.22-2012.
Устройства обеспечивают многотарифный учет реактивной энергии прямого и обратного направлений с классом точности 0,5 или 1 (в зависимости от модификации) по ГОСТ 31819.23-2012.
Устройства имеют модификации, отличающиеся конструктивным исполнением, номинальным и максимальным током, номинальным напряжением, количеством интерфейсов, количеством и типов каналов ТС, количеством каналов ТУ и типом электропитания. Структура кода с расшифровкой обозначений приведена в таблице 1.
При описании устройства в дальнейшем используются следующие символы для обозначения различных модификаций в соответствии со структурой кода:
-КПР-01М и КПР-01МА, модификации с конструктивным исполнением корпуса размерами 96X96X140 мм и 90X75X105 мм соответственно;
-
- UHom57 и иноМ2зо, модификации с номинальным напряжением 57,7 и 230 В соответственно;
-
- 1максЮа 1макс50 и 1Макс15о, модификации с максимальным током 10, 50 и 150 А соответственно;
-
- ТС24 и ТС230, модификации с номинальным напряжением каналов ТС 24 В и 230 В соответственно;
-
- ИП24 и ИП230, модификации КПР-01М с цепью основного питания номинальным напряжением 24 В и 230 В соответственно;
-РП24 и РП230, модификации КПР-01МА с цепью резервного питания номинальным напряжением 24 В и 230 В соответственно.
Таблица 1 - Структура кода
Символы в коде |
Варианты и расшифровка символов |
МИР КПР-01МА-5(50)-57ИП-К2Е- |
Тип устройства |
8ТС24-2ТУ-РП24 | |
МИР КПР-01МА-5(50)’57ИП-1<2Е-8ТС24-2ТУ-РП24 |
Конструктивное исполнение |
нет символов - корпус размерами 96x96x140 мм | |
А - корпус размерами 90x75x105 мм | |
МИР КПР-01МА-5(50)-57ИП-И2Е-8ТС24-2ТУ-РП24 |
Номинальный (максимальный) ток |
нет символов - нет токовых цепей | |
1(10)-1(10) А | |
5(10) - 1-5(10) А для КПР-01М " | |
5(50)-5(50) А | |
5(150)-5(150) А | |
МИР КПР-01МА-5(50)-57ИП-И2Е-8ТС24-2ТУ-РП24 |
Номинальное напряжение |
нет символов - нет цепей напряжения | |
57-57,7 В | |
230 - 57-230 В для КПР-01М1', 230 В для КПР- 01МА | |
МИР КПР-01МА-5(50)-57ИП-К2Е-8ТС24-2ТУ-РП24 |
Наличие питания от измерительных цепей |
нет символов - питание от отдельной цепи | |
ИП - питание от измерительных цепей | |
МИР КПР-01МА-5(50)-57ИП-К2Е-8ТС24-2ТУ-РП24 |
Наличие и количество интерфейсов |
R - один интерфейс RS-485 | |
2R - два интерфейса RS-485 | |
3R - три интерфейса RS-485 | |
4R - четыре интерфейса RS-485 | |
Е - один интерфейс Ethernet ТХ | |
2Е - два интерфейса Ethernet ТХ | |
S - один интерфейс RS232 | |
С - один интерфейс CAN | |
I - один интерфейс питания внешнего индикатора | |
МИР КПР-01МА-5(50)-57ИП-К2Е-8ТС24-2ТУ-РП24 |
Наличие и количество каналов ТС |
нет символов - нет каналов ТС | |
8ТС - 8 каналов ТС | |
МИР КПР-01МА-5(50)-57ИП-Е2Е-8ТС24-2ТУ-РП24 |
Номинальное напряжение каналов ТС |
24-24В | |
230-230 В | |
МИР КПР-01МА-5(50)-57ИП-И2Е-8ТС24-2ТУ-РП24 |
Наличие и количество каналов ТУ |
нет символов - нет каналов ТУ | |
2ТУ - 2 канала ТУ | |
МИР КПР-01МА-5(50)-57ИП-К2Е-8ТС24-2ТУ-РП24 |
Наличие и напряжение цепи питания |
нет символов - питание от измерительных цепей | |
ИП24 - основное питание от цепи 24 В |
ИП230 - основное питание от цепи 230 В | |
РП24 - резервное питание от цепи 24 В | |
РП230 - резервное питание от цепи 230 В | |
0 для КПР-01М значения номинального тока и напряжения выбираются программно при конфигурировании |
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид средства измерений

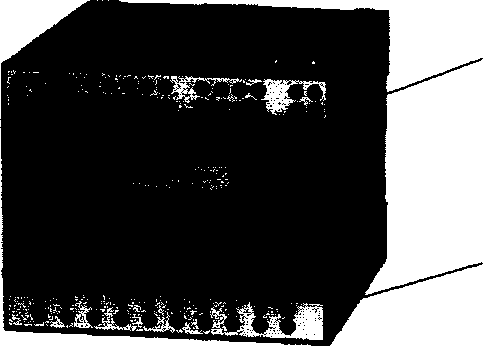

Для защиты от несанкционированного доступа предусмотрена установка пломб завода-изготовителя и организации, проводящей поверку.
Место установки металлической пломбы организации, проводящей
Место установки металлической пломбы завода-изготовителя
Место установки пломбы-наклеи организации, проводящей поверку
Место установки пломбы-наклейки завода-изготовителя
Рисунок 2- Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (далее - ПО) устройств является встроенным и реализовано в управляющем микроконтроллере. ПО выполняет функции измерения и расчета параметров переменного электрического тока, обработки каналов дискретного ввода и вывода, обработки, хранения, архивирования и передачи информации, индикации состояния и режимов работы, ведения и синхронизации времени, конфигурирования, диагностики и самодиагностики, информационной безопасности и защиты от несанкционированного доступа.
ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единую контрольную сумму.
ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. ПО не может быть считано из устройств без применения специальных программно-технических устройств.
Идентификационные данные ПО модификаций КПР-01 М и КПР-01МА приведены в таблицах 2 и 3 соответственно.
Версия программного обеспечения устройств должна быть не ниже версии, указанной в таблицах 2 и 3 и должна быть указана в формуляре каждого устройства.
Конструкция устройств исключает возможность несанкционированного влияния на ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077 -высокий.
Таблица 2 - Характеристики ПО модификаций КПР-01 |
И |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
kpr-01m.bin |
Номер версии (идентификационный номер) ПО |
2.1.Х. Y ” |
Цифровой идентификатор ПО |
ХХХХХ2) |
Другие идентификационные данные, если имеются |
отсутствуют |
1} версия метрологически значимой части ПО 2.1, специальными символами X.Y заменены элементы, отвечающие за метрологически незначимую (прикладную) часть ПО 2) цифровой идентификатор рассчитан по алгоритму md5 для версии ПО 2.1.21020.160615 | |
Таблица 3 - Характеристики ПО модификаций КПР-01 |
МА |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
kpr-01ma.bin |
Номер версии (идентификационный номер) ПО |
L1.X.Y1’ |
Цифровой идентификатор ПО |
ххххх4 |
Другие идентификационные данные, если имеются |
отсутствуют |
версия метрологически значимой части ПО 1.1, специальными символами X.Y заменены элементы, отвечающие за метрологически незначимую (прикладную) часть ПО 2) цифровой идентификатор рассчитан по алгоритму md5 для версии ПО 1.1.Х.Х |
При указании метрологических и технических характеристик для обозначения вида погрешностей используются символы: A-абсолютная, 6-относительная, у-приведенная погрешности измерения, соответственно.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальное фазное/линейное напряжение переменного тока UHOM, В |
57,7/100; 120/207; 230/4001’ |
Диапазон измерения фазного/линейного напряжения | |
силы переменного тока, в зависимости от модификации, В |
от 10/17 до 300/519 |
Номинальная сила переменного тока 1НОм, А |
1;5’> |
Диапазон измерения силы переменного тока, в зависимости от модификации, А |
от 0,01 до 150 |
Номинальная частота Гц |
50 |
Диапазон измерения частоты, Гц |
от 42,5 до 57,5 |
Постоянная счета импульсов, имп/кВт-ч (имп/квар ч) |
5000 |
Стартовая сила переменного тока (чувствительность), в зависимости от модификации, А |
0,001 или 0,005 |
Пределы относительной погрешности измерения активной и реактивной электрической энергии, вызываемой самонагревом при токе 10А, %, |
±0,2 |
Интервал интегрирования при измерении энергии, мин |
от 1 до 60 |
Глубина хранения срезов мощности, сут, не более |
365 |
Глубина хранения суточных показаний энергии, сут |
365 |
Глубина хранения месячных и годовых показаний |
16 |
энергии, лет | |
Количество тарифов / тарифных зон |
4/48 или 8/48 |
Время начального запуска до начала учета электроэнергии, с |
5 |
Габаритные размеры, мм, не более: для КПР-01М | |
-высота |
96 |
-ширина |
96 |
-длина |
155 |
КПР-01МА | |
-высота |
90 |
-ширина |
75 |
-длина |
105 |
Масса, кг, не более: для КПР-01М |
0,9 |
дляКПР-01МА |
0,5 |
Средняя наработка на отказ с учетом технического обслуживания, ч, не менее |
100 000 |
Средний срок службы, лет, не менее |
24 |
Условия эксплуатации:
|
от - 40 до + 55 95 |
для КПР-01М значения UHOm, Lom выбираются программно при конфигурировании |
Таблица 5 - Метрологические характеристики при измерении напряжения
Параметр |
Модификация |
Диапазон измерений, В |
Пределы допускаемой погрешности |
Среднеквадратическое значение фазного напряжения, Ua, Ub, Uc, время измерения Т3)/2 для КПР-01М и Т для КПР-01МА |
КПР-01М |
от 10 до 40 |
±0,5 % (5) |
от 40 до 300 |
±0,2 % (8) | ||
КПР-01МА, UHOM57 |
от 5,7 до 40 |
±0,5 % (5) | |
от 40 до 120 |
±0,2% (6) | ||
КПР-01МА, ином23о |
от 10 до 40 |
±0,5 % (5) | |
от 40 до 300 |
±0,2 % (8) | ||
Среднеквадратическое значение междуфазного напряжения, Uab, Ubc, Uca, время измерения Т/2 для КПР-01М и Т для КПР-01МА |
КПР-01М |
от 17,3 до 69,2 |
±0,5 % (8) |
от 69,2 до 519 |
±0,2 % (8) | ||
КПР-01МА, иН0М57 |
от 9,8 до 69,2 |
±0,5% (8) | |
от 69,2 до 207,6 |
±0,2 % (8) | ||
КПР-01МА, ином230 |
от 17,3 до 69,2 |
±0,5 % (8) | |
от 69,2 до 519,0 |
±0,2 % (5) | ||
Среднеквадратическое значение фазного напряжения основной частоты UA(i), Ub(1), UC(i), время измерения ЮТ |
КПР-01М |
от 23 до 300 |
±0,1% (у) |
Среднеквадратическое значение напряжения прямой, обратной и нулевой последовательности Ui, U2, Uo, В, время измерения ЮТ |
КПР-01М |
от 0 до 300 |
±0,1% (т) |
КПР-01МА, U„om57 |
от 0 до 120 |
±0,1 % (у) | |
КПР-01МА, ином2зо |
от 0 до 300 |
±0,1 %(Y) | |
Среднеквадратическое значение n-й гармонической составляющей фазного напряжения UA(n), UB(n), UC(n), В (для п от 2 до 50), время измерения ЮТ |
КПР-01М |
Значение напряжения п-ой гармоники: (от 0 до 0,01)UHOM 2) |
±0,05 % (Д) |
Значение напряжения n-ой гармоники: (от 0,01 до 0,50)UHOM 2) |
±5,0 % (8) | ||
Среднеквадратическое значение m-й интергармонической составляющей фазного Напряжения UAisg(m)> UoiSg(m), Ucisg(m)> % (для m от 0 до 49), время измерения ЮТ |
КПР-01М |
(от 0 до 0,01)UHom 2) |
±0,05 % (Д) |
(от 0,01 до 0,50)UHOM 2) |
±5,0 % (8) | ||
Указан диапазон измерений для КПР-01МА при наличии питания от резервного источника и для КПР-01М. При питании КПР-01МА только от измерительных цепей нижняя граница диапазона измерений составляет 40 В фазного напряжения при UHO«57 и 160 В фазного напряжения ПрИ UHOm230; 2> Действующее значение фазного напряжения с учетом гармоник и интергармоник не должно превышать максимальных значений; |
3J Символом T обозначен один период основной частоты.
Таблица 6 - Метрологические характеристики при измерении силы тока
Параметр |
Модификац ИЯ |
Диапазон измерений |
Пределы допускаемой погрешности |
Среднеквадратическое значение фазного тока (с учетом гармоник) 1д, 1в, 1с, среднеквадратическое значение фазного тока основной частоты 1д(1), 1в(1), Ic(i) (только для КПР-01М), среднеквадратическое значение тока прямой, обратной и нулевой последовательности Ii, 12, 1о, А |
КПР-01М, КПР-01МА, 1макс10 |
от 0,01 до 0,50 |
±[o,2 + o,2(^-i)](8) |
от 0,5 до 10,0 |
0,2 % (5) | ||
КПР-01М, 1макс150 |
от 0,05 до 2,50 |
±[1,0+0,5 (5^-1)] (8) | |
от 2,5 до 150,0 |
1(8) | ||
КПР-01МА, Iмакс50 |
от 0,05 до 2,50 |
+ 0,2+ 0,2 (у- 1)](8) | |
от 2,5 до 50,0 |
0,2(8) | ||
Коэффициент несимметрии силы тока по нулевой и обратной последовательности, Koi,K2i,% |
КПР-01М, 1макс10» КПР-01МА |
от 0 до 50 |
±0,15 % (А) при значении тока в диапазоне от 0,11ном до 1макс |
КПР-01М, 1макс150 |
от 0 до 50 |
±0,3 % (А) при значении тока в диапазоне от 0,51НОм ДО 1макс | |
Среднеквадратическое значение n-й гармонической составляющей фазного тока 1а(п), 1в(п), 1ОД (для п от 2 до 50, при токе основной гармоники от 0,011ном ДО 1макс) |
КПР-01М, I макс10 |
(от 0 до 0,03)1НОМ |
±0,15 % 1ном (А) |
(от 0,03 до 2)1цом |
5,0 % (5) | ||
КПР-01М, 1макс150 |
(от 0 до 0,45)1НОМ |
±0,15 % Um (А) | |
(от 0,45 до 2,00)1ном |
5,0 % (5) | ||
(от 0,03 до 2,00)1Ном |
5,0% (8) | ||
Коэффициент п-й гармонической составляющей фазного тока Кщп> К[С(п)(для п от 2 до 50), % |
КПР-01М |
от 0,05 до 3,00 |
±0,15%1ном (А) |
от 3 до 50 |
5,0 % (3) | ||
Коэффициент искажения синусоидальности кривой тока К1А,КЮ, Kic,% |
КПР-01М |
от 0 до 3 |
±0,15 (А) |
от 3 до 60 |
±5% (8) | ||
Действующее значение фазного тока с учетом гармоник и интергармоник не должно превышать максимальных значений |
Таблица 7 - Метрологические характеристики при измерении фазовых сдвигов
Параметр |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности, (А) |
Угол фазового сдвига между фазными напряжениями основной частоты фидв(1), Фивс(1), фисл(1) (для диапазона от 0,ШНОМ до имакс), ° |
от - 180 до + 180 |
±0,2 |
Угол фазового сдвига между |
от -180 до + 180 |
±0,5 |
мощности
Параметр |
Модификаци я |
Диапазон изменения входных параметров |
Пределы допускаемой погрешности | ||
Сила ток, А1) |
Напряжение, в2’ |
Коэффициент мощности | |||
Активная мощность по каждой фазе и трехфазная Ра, Рв,Рс,Р |
КПР-01М, каке 10 |
от 0,05 до 10,00 |
от 40 до 300 |
0,5<1созф|<1,0 |
± 0,3 % (5) |
0,25<1созф1<0,50 |
± 0,4 % (5) | ||||
КПР-01М, каке 150 |
от 0,5 до 10,0 |
0,5<|соБф1<1,0 |
± 1,0 % (5) | ||
0,25<lcos<p|<0,50 |
± 1,5 %(5) | ||||
КПР-01МА, Uhom57. какс50 |
от 0,25 до 10,00 |
от 40 до 120 |
0,5<lcoscpl<l ,0 |
± 0,5 % (6) | |
0,25<|созф1<0,50 |
± 0,75 % (6) | ||||
КПР-01МА, Uhom23oJm8Kc50 |
от 160 до 300 |
0,5<lcos9l<l,0 |
± 0,5 % (5) | ||
0,25<|cos9l<0,50 |
± 0,75 % (5) | ||||
КПР-01МА, Uhom57, каке 10 |
от 0,05 до 10,00 |
от 40 до 120 |
0,5<lcos(p|<l ,0 |
± 0,5 % (8) | |
0,25<|cos9l<0,50 |
± 0,75 % (5) | ||||
КПР-01МА, Пном230,какс 10 |
от 160 до 300 |
0,5<lcos9f<l,0 |
± 0,5 % (5) | ||
0,25<1созф1<0,50 |
± 0,75 % (5) | ||||
Активная мощность основной частоты по каждой фазе и трехфазная Рд(1> Рв(1), Рс(1), Р(П |
КПР-01М, каке 10 |
от 0,05 до 10,00 |
от 40 до 300 |
0,5<1созф1<1,0 |
±0,3% (8) |
0,25<1созф|<0,50 |
±0,4 % (8) | ||||
КПР-01М, каке 150 |
от 0,5 до 10,0 |
0,5<1созф1<1,0 |
±1,0% (8) | ||
0,25<1созф1<0,50 |
±1,5 % (8) | ||||
Активная мощность прямой, обратной и нулевой последовательн ости Р], Рг, Ро |
КПР-01М, каке 10 |
от 0,05 до 10,00 |
от 40 до 300 |
0,5<1созф1<1,0 |
±0,3 % (8) |
0,25<1созф1<0,5 |
±0,4 % (8) | ||||
КПР-01М, каке 150 |
от 0,5 до 10,0 |
0,5<1созф1<1,0 |
±1,0% (8) | ||
0,25<1совф|<0,50 |
±1,5% (8) | ||||
КПР-01МА, UHqm575 каксбО |
от 0,25 до 10,00 |
от 40 до 120 |
0,5<|созф1<1,0 |
±0,5 % (8) | |
0,25<1созф1<0,50 |
±0,75 % (8) | ||||
КПР-01МА, |
от 160 до 300 |
0,5<1созф1<1,0 |
±0,5 % (8) |
ином23оДмакс50 |
0,25<lcos<pl<0,50 |
±0,75% (8) | |||
КПР-01МА, Uном 5 7, 1макс10 |
от 0,05 до 10,00 |
от 40 до 120 |
0,5<|cosq>l<l,0 |
±0,5 % (6) | |
0,25<lcos<pl<0,50 |
±0,75% (8) | ||||
КПР-01МА, Uhom230Дмакс 10 |
от 160 до 300 |
0,5<lcos<pl<l,0 |
±0,5 % (5) | ||
0,25<lcos<pl<0,50 |
±0,75 % (6) | ||||
Активная мощность п-й гармоники по каждой фазе и по сумме фаз Рд(п), Рв(п), Рс(п), Р(п) |
КПР-01М, I макс 10 |
1(1) от 0,05 до 10,00; 1(П) от 0,01 до 10,00 |
U(i) от 40 до 300, и(п) от 0,2 до 150 |
0,5<lcos(pl<l ,0 |
±5 % (5) |
0,25<lcos<pl<0,50 |
±10% (5) | ||||
КПР-01М, 1макс150 |
I(D от 0,5 до 10,0; 1(П) от 0,1 до 10,0 |
0,5<lcos<pl<l,0 |
±10 % (5) | ||
0,25<lcos<pl<0,50 |
±15 % (5) | ||||
Реактивная мощность по каждой фазе и трехфазная по сумме rapMOHHKQA, Qb, Qc, Q |
КПР-01М, 1макс10 |
от 0,05 до 10,00 |
от 40 до 300 |
0,5<lsin<pl<l,0 |
±0,5 % (8) |
0,25<lsin<pl<0,50 |
±0,75% (8) | ||||
КПР-01М, 1макс150 |
от 0,5 до 10,0 |
0,5<lsin<p|<l ,0 |
±1,0% (5) | ||
0,25<lsinq>l<0,50 |
±1,5% (5) | ||||
КПР-01МА, Uhom57, 1макс50 |
от 0,25 до 10,00 |
от 40 до 120 |
0,5<lsin<p|<l,0 |
±1,0% (5) | |
0,25<lsin<pl<0,50 |
±1,5% (6) | ||||
КПР-01МА, ином23оДмакс50 |
от 160 до 300 |
0,5<|sin<pl<l ,0 |
±1,0 % (5) | ||
0,25<lsin<pl<0,50 |
±1,5% (5) | ||||
КПР-01МА, Uhom57, 1макс10 |
от 0,05 до 10,00 |
от 40 до 120 |
0,5<lsin<p|<l ,0 |
±1,0% (8) | |
0,25<lsin<pl<0,50 |
±1,5% (5) | ||||
КПР-01МА, UHom230Дмакс 10 |
от 160 до 300 |
0,5<lsin<p|<l,0 |
±1,0% (5) | ||
0,25<lsin<p|<0,50 |
±1,5% (5) | ||||
Реактивная мощность основной частоты по каждой фазе и трехфазная Qa(1), Qb(1), Qcm, Qcn |
КПР-01М, 1макс10 |
от 0,05 до 10,00 |
от 40 до 300 |
0,5<lsincp|<l ,0 |
±0,5 % (5) |
0,25<lsin<pl<0,50 |
±0,75 % (8) | ||||
КПР-01М, 1макс150 |
от 0,5 до 10,0 |
0,5<lsin<pl<l,0 |
±1,0 % (6) | ||
0,25<lsin<p|<0,50 |
± 1,5 % (8) | ||||
Реактивная мощность прямой, обратной и нулевой последовательн ости Qi, Q2, Qo, вар |
КПР-01М, I макс 10 |
от 0,05 до 10,00 |
от 40 до 300 |
0,5<lsin<pl<l,0 |
±0,5 % (8) |
0,25<lsin<pl<0,50 |
±0,75% (8) | ||||
КПР-01М, 1макс150 |
от 0,5 до 10,0 |
0,5<lsintp|<l,0 |
±1,0 % (8) | ||
0,25<lsin<pl<0,50 |
±1,5% (5) | ||||
КПР-01МА, Uhom57> 1макс50 |
от 0,25 до 10,00 |
от 40 до 120 |
0,5<lsin<pl<l,0 |
±1,0 % (6) | |
0,25<lsin<pl<0,50 |
±1,5% (5) | ||||
КПР-01МА, Uhom230» 1макс50 |
от 160 до 300 |
0,5<lsin<pl<l,0 |
±1,0 % (6) | ||
0,25<lsin<pl<0,50 |
±1,5% (5) | ||||
КПР-01МА, Uhom57> 1макс10 |
от 0,05 до 10,00 |
от 40 до 120 |
0,5<lsin<pl<l ,0 |
±1,0% (8) | |
0,25<lsin<pl<0,50 |
±1,5 % (8) | ||||
КПР-01МА, Uhom230» 1макс10 |
от 160 до 300 |
0,5<lsin<pl<l ,0 |
±1,0% (8) | ||
0,25<(sin<pl<0,50 |
±1,5% (8) | ||||
Реактивная мощность п-й гармоники по каждой фазе и трехфазная QA(n), QB(n), Qctni, Qw |
КПР-01М, I макс 10 |
Id) от 0,05 до 10,00; 1(П) от 0,01 до 10,00 |
U(i) от 40 до 300, и(п) от 0,2 до 150 |
0,5<lsin<pl<l,0 |
±5 % (8) |
0,25<lsin<p|<0,50 |
±10 % (8) | ||||
КПР-01М, 1-макс ISO |
Id) от 0,5 до 10,01(П) от 0,1 до 10,0 |
0,5<lsin<pl<l,0 |
±5 % (8) | ||
0,25<lsin<p|<0,50 |
±10 % (8) |
Полная мощность по каждой фазе и трехфазная Sa, Sb, Sc, S |
КПР-01М, 1макс10 |
от 0,05 до 10,00 |
от 40 до 300 |
0<l coscp |<1 |
±1,00% (5) |
КПР-01М, 1макс150 |
от 0,5 до 10,0 |
±1,5% (5) | |||
КПР-01МА, Uhom57. 1макс50 |
от 0,25 до 10,00 |
от 40 до 120 |
±1,0 % (5) | ||
КПР-01МА, UHom230, 1макс50 |
от 160 до 300 | ||||
КПР-01МА, Uhom57, 1макс10 |
от 0,05 до 10,00 |
от 40 до 120 | |||
КПР-01МА, UHom230. 1макс10 |
от 160 до 300 | ||||
Полная мощность основной частоты по каждой фазе и трехфазная Sa(1), SB(i), Sc(i), Sen |
КПР-01М, 1макс10 |
от 0,05 до 10,00 |
от 40 до 300 |
0<lcos(pl<l |
±1,00 % (8) |
КПР-01М, 1макс150 |
от 0,5 до 10,0 |
±1,5 % (8) | |||
Полная мощность прямой, обратной и нулевой последовательн ости Si, S2, So |
КПР-01М, 1 макс10 |
от 0,05 до 10,00 |
от 40 до 300 |
0<lcos(pl<l |
±1,0% (8) |
КПР-01М, 1макс150 |
от 0,5 до 10,0 |
±1,5% (8) | |||
КПР-01МА, UHOm57, 1макс50 |
от 0,25 до 10,00 |
от 40 до 120 |
±1,0% (8) | ||
КПР-01МА, Uhom230, 1макс50 |
от 160 до 300 | ||||
КПР-01МА, Uhom57, 1макс10 |
от 0,05 до 10,00 |
от 40 до 120 | |||
КПР-01МА, Uhom230. 1макс10 |
от 160 до 300 | ||||
Полная мощность п-й гармоники по каждой фазе и трехфазная Sa(ii), Sb(ji), Sc(n), S(n) |
КПР-01М, 1макс10 |
1(1) от 0,05 до 10,00; 1(П) от 0,01 до 10.00 |
U(i) от 40 до 300, U(n) от 0,2 до 150,0 |
0<lcos<pl<l |
±5 % (8) |
КПР-01М, 1макс150 |
I(D от 0,5 до 10,00; 1(П) от 0,1 до 10,0 | ||||
Коэффициент мощности фазный и средний coscpA, COS(pB, cos(pc, COSCpcp |
КПР-01М, Iмакс10 |
от 0,05 до 10,00 |
от 40 до 300 |
0,25<[cos<pl<l |
±0,01 (А) |
КПР-01М, 1макс150 |
от 0,5 до 10,00 |
±0,02 (А) | |||
КПР-01МА, Uhom57, 1макс50 |
от 0,25 до 10,00 |
от 40 до 120 |
±0,02 (А) | ||
КПР-01МА, Пном230. 1макс50 |
от 160 до 300 | ||||
КПР-01МА, Uhom57. 1максЮ |
от 0,05 до 10,00 |
от 40 до 120 | |||
КПР-01МА, Uhom230, 1макс10 |
от 160 до 300 |
!) Знаками I<i) и 1(П) обозначены ток первой и n-й гармоники, соответственно
Знаками Цр и Upp обозначены напряжение первой и n-й гармоники, соответственно______
Пределы дополнительной погрешности измерения параметров напряжения, силы переменного тока, электрической мощности, приведенных в п. 1 таблиц 5, 6, 8 при изменении температуры в диапазоне рабочих температур должны составлять не более половины предела допускаемой основной погрешности на каждые 10 °C.
Таблица 9-
Параметр |
Модификаци я |
Диапазон изменения входных параметров |
Пределы допускаемой относительно й погрешности, % | ||
Сила тока, А |
Напряжение, В |
Коэффициент мощности | |||
Активная энергия по каждой фазе и трехфазная WPAi WPB, Wk, Wp |
КПР-01М, ^максЮ |
Зхот (0,01 до 0,05) |
Зх(от 40 до 300) |
±1 |
±0,4 |
Зх(от 0,05 до 10,00) |
±0,2 | ||||
Зх(от 0,02 до О.Ю) |
±0,5L и ±0,8С |
±0,5 | |||
Зх(от 0,1 до 10,0) |
±0,3 | ||||
Зх(от0,1 до 10,0) |
±0,25L и ±0,50С |
±0,5 | |||
1х(от0,05 до Ю.О) |
±1 |
±0,3 | |||
1х(от 0,1 до 10,0) |
±0,5L |
±0,4 | |||
Активная энергия по каждой фазе и трехфазная И'РЛ, ^РВ, Wpc,Wp |
КПР-01М, 1макс150 |
Зх(от 0,05 до 0,25) |
Зх(от 40 до 300) |
±1 |
±1,0 |
Зх(от 0,25 до 10,00) |
±0,5 | ||||
Зх(от0,1 до 0,5) |
±0,5L и ±0,8С |
±1,0 | |||
Зх(от 0,5 до 10,0) |
±0,6 | ||||
Зх(от 0,5 до 10,0) |
±0,25L и ±0,50С |
±1,0 | |||
1х(от0,25 до 10,0) |
±1 |
±0,6 | |||
1х(от 0,1 до 10,0) |
±0,5L |
±1,0 | |||
Активная энергия по каждой фазе и трехфазная WpA, Wpfl, Wpc, WP |
КПР-01МА, ^Jhom57, ЪиаксЗО |
Зх(от 0,05 до 0,25) |
Зх(от 40 до 120) |
±1 |
±1,0 |
Зх(от 0,25 до 10,00) |
±0,5 | ||||
Зх(от 0,1 до 0,5) |
±0,5L и ±0,8С |
±1,0 | |||
Зх(от 0,5 до 10,0) |
±0,6 |
фазными токами основной частоты ф1АВ(1)> ф1ВС(1), ф!СА(1) (для диапазона от 0,0Пном до каке), ° | ||
Угол фазового сдвига между фазным напряжениями и фазным током основной частоты фиши, Фитаъ Фиюп), ° |
от-180 до + 180 |
±5 (при силе тока от 0,11ном до 1НОм) |
±0,5 (при силе тока от 1ном до каке) | ||
Угол фазового сдвига между напряжением и силой тока прямой, нулевой и обратной последовательности, фиш, Фиою, Фи212, ° |
от-180 до + 180 |
±5 (при силе тока от 0,ПНОм до 1ном) |
±0,5 (при силе тока от 1НОм до каке) | ||
Угол фазового сдвига между напряжением и силой тока п-й гармонической составляющей фи1А(п), фиш(л), фи1С(п), (для п от 2 до 50), (только для КПР-01М), 0 |
от-180 до + 180 |
±5 (при силе тока от 0,51НОм до 21Ном, KIfn)> 5 %, Ки(п)> 5 %) |
±10 (при силе тока от 0,51НОм до 21Ном, 1 % < К.1(Л) < 5 %, 1 % < Ки(п) <5%) | ||
±10 (при силе тока от 0,11НОм до 0,51ном, ККП)> 5 %, Ки(П)> 5 %) |
Таблица 8 -
КПР-01МА,
Uhom230, Iмакс5 О
КПР-01МА,
Uhom57, Iмакс 10
Активная энергия по каждой фазе и трехфазная Wpa, Wpb, Wpc, WP
КПР-01МА,
Uhom230, ImokcIO
Реактивная энергия по
КПР-01М, Iмакс IО
Зх(от 0,5 до
10,0)
1 х(от 0,25 до 10,00)
1 х(от 0,5 до
10,0)
Зх(от 0,05 до
0,25)
Зх(от 0,25 до
10,00)
Зх(от 0,1 до
0,5)
Зх(от 0,5 до __ад_
Зх(от 0,5 до 10,0) 1х(от 0,25 до 10,00)
1 х(от 0,5 до
10,0)
Зх(от 0,01 до
0,05)
Зх(от 0,05 до 10,00)
Зх(от 0,02 до 0,10)
Зх(от 0,1 до 10,0)
Зх(от 0,1 до
10,0)
1х(от 0,05 до
10,00)
1х(от 0,1 до
10,0)
Зх(от 0,01 до
0,05)
Зх(от 0,05 до 10,00)
Зх(от 0,02 до 0,10)
Зх(от 0,1 до
10,0)
Зх (от 0,1 до 10,0)
1 х(от 0,05 до _______10)_____
1 х(от 0,1 до
10,0)
Зх(от 0,02 до
0,05)
±0,25L и 0,50С
Зх(от 160до 300)
Зх(от 40 до 300)
±0,25L и ±0,50С
±0,25L и ±0,50С
±0,25L и ±0,50С
каждой фазе и трехфазная Wqa, Wqb, Wqc.Wq |
Зх(от 0,05 до 10,00) |
±0,5 | |||
Зх(от 0,05 до 0,10) |
±0,5L и ±0,8С |
±0,75 | |||
Зх(от 0,1 до 10,0) |
±0,5 | ||||
Зх(от 0,1 до 10,0) |
±0,25L и ±0,50С |
±0,75 | |||
1 х(от 0,05 до 10,00) |
±1 |
±0,75 | |||
1х(от0,1 до 10,0) |
±0,5L |
±0,75 | |||
Реактивная энергия по каждой фазе и трехфазная WQA, WqB, Wqc.Wq |
КПР-01М, Iмакс 150 |
3x(or 0,10 до 0,25) |
Зх(от 40 до 300) |
±1 |
±1,5 |
Зх(от 0,25 до 10,00) |
±1,0 | ||||
Зх(от 0,25 до 0,50) |
±0,5L и ±0,8С |
±1,5 | |||
Зх(от 0,5 до 10,0) |
±1,0 | ||||
Зх(от 0,5 до 10,0) |
±0,25L и ±0,5 ОС |
±1,5 | |||
1 х(от 0,25 до 10,00) |
±1 |
±1,5 | |||
1х(от0,5 до 10,0) |
±0,5L |
±1,5 | |||
Полная энергия по каждой фазе и трехфазная Wsa, Wsb, W$c, Ws |
КПР-01МА, &ном57, ImokcSO |
Зх(от 0,05 до 0,25) |
Зх(от 40 до 120) |
±1 |
±1,5 |
Зх(от0,25 до 10,00) |
±1,0 | ||||
Зх(от 0,1 до 0,5) |
±0,5L и ±0,8С |
±1,5 | |||
Зх(от 0,5 до 10,0) |
±1,0 | ||||
Зх(от 0,5 до 10,0) |
±0,25L и ±0,50С |
±1,5 | |||
1 х(от 0,25 до 10,00) |
±1 |
±1,5 | |||
1 х(от 0,5 до 10,0) |
±0,5L |
±1,5 | |||
КПР-01МА, Uhom230, ^максЗО |
Зх(от 0,05 до 0,25) |
Зх(от 160 до 300) |
±1 |
±1,5 | |
Зх(от 0,25 до 10,00) |
±1,0 | ||||
Зх(от 0,1 до 0,5) |
±0,5L и ±0,8С |
±1,5 | |||
Зх(от 0,5 до 10,0) |
±1,0 | ||||
Зх(от 0,5 до 10,0) |
±0,25L и ±0,50С |
±1,5 |
1x(ot 0,25 до 10,0) |
±1 |
±1,5 | |||
1 х(от 0,5 до 10,0) |
±0,5L |
±1,5 | |||
Полная энергия по каждой фазе и трехфазная Wsa, Wsb, Wsc, Ws |
КПР-01МА, Uhom57, ^максЮ |
Зх(от 0,01 до 0,05) |
Зх(от 40 до 120) |
±1 |
±1,5 |
Зх(от 0,05 до 10,00) |
±1,0 | ||||
Зх(от 0,02 до 0,10) |
±0,5L и ±0,8C |
±1,5 | |||
Зх(от 0,1 до 10,0) |
±1,0 | ||||
Зх(от 0,1 до 10,0) |
±0,25L и ±0,50C |
±1,5 | |||
1х(от 0,05 до 10,00) |
±1 |
±1,5 | |||
1х(от 0,1 до 10,0) |
±0,5L |
±1,5 | |||
КПР-01МА, Uhom230, Iмакс 10 |
Зх(от 0,01 до 0,05) |
Зх(от 160 до 300) |
±1 |
±1,5 | |
Зх(от 0,05 до 10,00) |
±1,0 | ||||
Зх(от 0,02 до 0,10) |
±0,5L и ±0,8C |
±1,5 | |||
Зх(от 0,1 до 10,0) |
±1,0 | ||||
Зх(от 0,1 до 10,0) |
±0,25L и ±0,50C |
±1,5 | |||
1х(от0,05 до 10,00) |
±1 |
±1,5 | |||
1 х(от 0,1 до 10,0) |
±0,5L |
±1,5 |
Таблица 10 - Метрологические характеристики при измерении ПКЭ
Показатель качества |
Диапазон измерений |
Пределы допускаемой погрешности |
Частота f, Гц |
от 42,5 до 57,5 |
±0,01 (А) |
Отклонение частоты Af, Гц |
±7,5 |
±0,01 (Л) |
Отрицательное отклонение напряжения 8U(.)a, 6U(.)b, 8U(.)c, % |
от 0 до 90 |
±0,1 (А) |
Положительное отклонение напряжения 8U(+)a, 8U(+)b, 5U(+)c, % -для КПР-01М, КПР-01МА с UHOM230 -для КПР-01МА С Uhom57 |
от 0 до 50 от 0 до 100 |
±0,1 (А) |
Установившееся отклонение напряжения 8Uva, 8Uvb, 8Uyc, % |
±30 |
±0,2 (А) |
Коэффициент несимметрии напряжений по |
от 0 до 20 |
0,15 % (А) |
нулевой и обратной последовательности, Кои, К2и, % | ||
Коэффициент n-й гармонической составляющей фазного напряжения Кид(п), Кив(п), КиС(п) (для п от 2 до 50), (только для КПР-01М), % |
от 0,05 до 1,00 |
0,05 % (A) |
от 1 до 50 |
5,0 % (5) | |
Коэффициент искажения синусоидальности кривой напряжения Kua, Кив, Кис, (только для КПР-01М),% |
от 0,1 до 1,0 |
±0,1 (A) |
от 1 до 50 |
±10% (5) | |
Коэффициент m-й интергармонической составляющей фазного напряжения KuAisgtm), KuBisg(m), Kucisg(m), (ДЛЯ Ш ОТ 0 ДО 49, ТОЛЬКО для КПР-01М), % |
от 0,05 до 1,00 |
0,05 % (A) |
от 1 до 50 |
5,0 % (5) | |
Кратковременная и длительная доза фликера Psi, Pli, (только для КПР-01М), отн.ед. |
от 0,2 до 10,0 |
5% (8) |
Длительность провала напряжения AtnpoB, с |
от 1Т |
IT (A) |
Глубина провала напряжения 8Unp0B, % |
от 0 до 100 |
±0,2 % (A) |
Остаточное напряжение при провале напряжения ипрОв, В |
от 0 до ином |
±0,2% (у) |
Длительность прерывания напряжения Atnpep, с |
от 1Т |
IT (A) |
Глубина прерывания напряжения бИщер, % |
от 0 до 100 |
±0,2 % (A) |
Остаточное напряжение при прерывании напряжения Unpep В |
ОТ 0 ДО 0,ШНОм |
±0,2 %(Y) |
Длительность временного перенапряжения Atnep, С |
от 1Т |
it (A) |
Коэффициент временного перенапряжения -дая КПР-01М, КПР-01МА с и1Юм57 -для КПР-01МА с иноМ230 |
1-2 1-1,5 |
±0,002 (A) |
Максимальное напряжение при перенапряжении Unep, В для КПР-01М, КПР-01МА с Uhom57 для КПР-01МА с UHOM23o |
UhoM_2UhOM Uhom" 1,5UH0M |
±0,2 %(y) |
Пределы дополнительной погрешности измерения ПКЭ, приведенных в таблице 10, при изменении температуры в диапазоне рабочих температур составляют не более половины пределов допускаемой основной погрешности на каждые 10°С.
Таблица 11 - Пределы дополнительной погрешности измерения активной и реактивной энергии при изменении влияющих величин
Влияющая величина |
Модификация |
Диапазон изменения |
Пределы допускаемой погрешности | |||
влияющая величина |
Сила тока |
коэффици ент мощности |
активной энергии |
реактивной энергии | ||
Температура окружающей среды, °C |
КПР-01М, 1макс10 |
от -40 до +55 |
от 0,051„ом ДО 1макс |
1 |
±0,01 %/°С |
±0,025 %/°С |
ОТ 0, Ином ДО 1макс |
0,5L |
±0,02 %/°С |
±0,035 %/°С | |||
КПР-01М, |
ОТ |
1 |
±0,03 |
±0,05 %/°С |
1макс150» КПР-01МА |
0,051Ном ДО 1макс |
%/°С | ||||
от 0,11ном ДО 1макс |
0,5L |
±0,05 %/°c |
±0,07 %/°С | |||
Частота сети, Гц |
КПР-01М, Iмакс 10 |
от 49 до 51 |
ОТ 0,051ном ДО 1макс |
1 |
±0,1 % |
±0,75 % |
ОТ 0,11ном ДО 1макс |
0,5L |
±0,1 % |
±0,75 % | |||
КПР-01М, 1макс150» КПР-01 МА |
ОТ 0,051ном ДО 1макс |
1 |
±0,2 % |
±1,5% | ||
ОТ 0,11ном ДО 1макс |
0,5L |
±0,2 % |
±1,5% | |||
Обратный порядок следования фаз |
КПР-01М, 1макс10 |
- |
0,11ном |
1 |
±0,05 % |
- |
КПР-01М, 1макс150> КПР-01МА |
±0,1 % |
- | ||||
Несимметрия напряжения |
КПР-01М, 1макс10 |
- |
1ном |
1 |
±0,5 % |
- |
КПР-01М, 1макс150» КПР-01МА |
±1,0% |
- | ||||
Напряжение питания, В |
КПР-01М, Iмакс 10 |
160-276, переменного тока |
0,011ном |
1 |
±0,05 % |
- |
КПР-01М, 1макс150> КПР-01МА, РП230 |
±0,1 % |
- | ||||
КПР-01МА, РП24 |
10-30, постоянного тока |
±0,1 % |
- | |||
Гармоники в цепях тока и напряжения |
КПР-01М, 1максЮ |
пятая гармоника в сигнале напряжения значением 0,Шном. И В сигнале силе тока значением 0,41Ном. |
0,51маКс |
1 |
±0,4 % |
- |
КПР-01М, 1макс150» КПР-01МА |
±0,5 % |
- | ||||
Субгармоники в цепи переменного тока |
КПР-01М, 1макс10 |
форма сигнала с субгармоник ами в соответствии с ГОСТ 31819.22 |
0,51ном |
1 |
±0,6 % |
- |
КПР-01М, 1 макс 150» КПР-01МА |
±1,5% |
- | ||||
Постоянная магнитная индукция внешнего происхождения |
КПР-01М, Iмакс 10 |
значение магнито дви жущей силы 1000 Ампервитков |
1-НОМ |
1 |
±2,0 % |
±1,0% |
КПР-01М, 1макс150» КПР-01МА |
±2,0 % |
±2,0 % | ||||
Переменная |
КПР-01М, 1макс10 |
0,5 |
1ном |
1 |
±0,5 % |
±1,0% |
магнитная индукция внешнего происхождения, мТл |
КПР-01М, 1макс150, КПР-01МА |
±1,0% |
±2,0 % | |||
Радиочастотные электромагнита ые поля, В/м |
КПР-01М, 1максЮ |
10 |
^ном |
1 |
±1,0% |
±1,0% |
КПР-01М, 1макс150» КПР-01МА |
±2,0 % |
±2,0 % | ||||
Функционирова ние вспомогательн ых частей |
КПР-01М, Iмакс 10 |
- |
0,011„„м |
1 |
±0,05 % |
±0,25 % |
КПР-01М, 1макс150> КПР-01МА |
±0,1 % |
±0,5 % | ||||
Кондуктивные помехи, наводимые радиочастотны ми полями |
КПР-01М, Iмакс 10 |
- |
1ном |
1 |
±1,0% |
±1,0% |
КПР-01М, 1макс150> КПР-01МА |
±2,0 % |
±2,0 % | ||||
Наносекундные импульсные помехи |
КПР-01М, 1макс10 |
- |
1цом |
1 |
±1,0% |
±2,0 % |
КПР-01М, 1макс150> КПР-01МА |
±2,0 % |
±4,0 % | ||||
Колебательные затухающие помехи |
КПР-01М, 1макс10 |
- |
1ном |
1 |
±1,0% |
±1,0% |
КПР-01М, 1макс150? КПР-01МА |
±2,0 % |
±2,0 % |
Изменение погрешности измерения активной и реактивной энергии после влияния кратковременных перегрузок, указанных в таблице 12, не превышает 0,05%.
Таблица 12 - Кратковременные перегрузки входным током
Сила переменного тока, протекающего в цепях, А |
Длительность воздействия, с |
10 |
3600 |
35 |
60 |
50 |
30 |
80 |
10 |
150 |
3 |
200 |
0,5 |
Погрешности измерения ПКЭ при изменении влияющих величин в диапазонах, приведенных в таблице 13, находятся в пределах, установленных в таблице 10.
Таблица 13 - Диапазоны изменения влияющих величин при измерении ПКЭ
Влияющая величина |
Диапазон изменения |
Частота, Гц |
от 42,5 до 57,5 |
Значение напряжения, В |
от 5,7 до 300 для КПР-01М от 5,7 до 120 для КПР-01МА с UHOm57 !) от 10 до 300 для КПР-01МА с UHOm23o |
Кратковременная доза фликера, % |
от 0 до 20 |
Несимметрия напряжения: коэффициенты несимметрии напряжения по обратной и |
от 0 до 20 |
нулевой последовательностям, % | |
Гармоники напряжения |
Удвоенные значения, установленные ГОСТ Р 51317.2.4-2000 для класса 3 электромагнитной обстановки (в части коэффициента искажения синусоидальности кривой напряжения) |
Интергармоники напряжения |
Удвоенные значения, установленные ГОСТ Р 51317.2.4-2000 для класса 3 электромагнитной обстановки |
Микросекундные импульсные помехи |
Пиковое значение 6 кВ |
Наносекундные импульсные помехи |
Пиковое значение 4 кВ |
Указан диапазон измерений для КПР-01МА при наличии питания от резервного источника и для КПР-01М. При питании КПР-01МА только от измерительных цепей нижняя граница диапазона измерений составляет 40 В фазного напряжения при UHOm57 и 160 В фазного напряжения при UHOm23o |
Электропитание модификаций КПР-01М производится от отдельной цепи переменного или постоянного тока номинальным напряжением 230 В или от отдельной цепи постоянного тока с номинальным напряжением 24 В.
Таблица 14 - Значения потребляемой мощности
Цепь потребления |
Модификация |
Значение активной мощности для каждой цепи, Вт |
Значение полной мощности для каждой цепи, В-А | |
Измерительная цепь напряжения |
КПР-01М |
— |
0,1 | |
КПР-01МА |
2 |
6 | ||
Измерительная цепь силы тока |
Все |
— |
0,1 | |
Цепи основного и резервного источника питания |
при напряжении силы переменного тока частотой 50 Гц значением 230 В |
КПР-01М |
8 |
16 |
КПР-01МА |
- |
10 | ||
при напряжении силы постоянного тока значением 24 В |
Все |
6 |
- |
Устройства обеспечивают обмен данными по интерфейсу Ethernet со скоростью передачи данных 10,100 Мбит/с.
Устройства обеспечивают обмен данными по интерфейсам RS-232 (только для КПР-01М), RS-485 со скоростью передачи данных от 4800 до 115200 бит/с.
Устройства поддерживают обмен данными по протоколам обмена:
-
- ГОСТ Р МЭК 60870-5-101;
-
- ГОСТ Р МЭК 60870-5-104;
-
- MODBUS RTU (master, slave);
-
- MODBUS TCP;
-
- IEC 61850-8 (клиент, сервер, GOOSE-подписка, GOOSE-публикация);
-
- протоколы обмена со смежными устройствами и системами сторонних производителей.
Устройства обеспечивают электропитание внешнего индикатора по интерфейсу питания внешнего индикатора с номинальным напряжением 24 В постоянного тока и мощностью не более 5 Вт.
Устройства имеют встроенные каналы ТС с номинальным напряжением 24 В или 230 В постоянного тока (модификации ТС24 и ТС230 соответственно). Параметры каналов ТС приведены в таблице 15.
Устройства имеют встроенные каналы ТУ, выполненные на базе электромеханических реле. Параметры каналов ТУ приведены в таблице 16.
Для расширения количества каналов ТС и ТУ, а также для увеличения нагрузочной способности каналов ТУ устройств используются модули ввода-вывода МИР МВ-01 М14.021.00.000.
Таблица 15 - Параметры каналов ТС
Параметр |
Значение |
Напряжение питания каналов для модификаций ТС24 |
24 В, общий провод положительный, источник питания каналов ТС внутри устройства |
Ток опроса каждого канала для модификаций ТС24 |
5 мА |
Сопротивление в цепи датчика для регистрации состояния «замкнуто» для модификаций ТС24 |
менее 150 Ом |
Сопротивление в цепи датчика для регистрации состояния «разомкнуто» для модификаций ТС24 |
более 50 кОм |
Напряжение срабатывания для модификаций ТС230 |
от 158 до 170 В, источник питания каналов ТС вне устройства |
Напряжение отпускания для модификаций ТС230 |
от 132 до 154 В, источник питания каналов ТС вне устройства |
Входное сопротивление каналов ТС230 |
200 кОм, по специальному заказу доступны модификации с входным сопротивлением 50 кОм |
Минимальная длительность сигнала на входе канала ТС для регистрации изменения состояния |
1 мс |
Время подавления дребезга контактов |
от 1 мс до 60 с |
Точность привязки метки времени изменения состояния канала к системному времени |
1 мс |
Таблица 16 - Параметры каналов ТУ
Параметр |
Значение |
Максимальный коммутируемый ток при коммутации переменного тока |
6 А, 230 В, класс нагрузки АС1 1,3 А, 230 В, класс нагрузки АС151) |
Максимальный коммутируемый ток при коммутации постоянного тока, для КПР-01М |
0,2 А, 230 В, класс нагрузки DC1, DC130 0,4 А, 110 В, класс нагрузки DC1, DC131} 6 А, 30 В, класс нагрузки DC1, DC13!) |
Максимальный коммутируемый ток при коммутации постоянного тока, для КПР-01МА |
0,12 А, 230 В, класс нагрузки DC1, DC13r) 0,2 А, 110 В, класс нагрузки DC 1, DC 13l) 6 А, 30 В, класс нагрузки DC1, DC 13^ |
Сопротивление канала ТУ в разомкнутом состоянии |
не менее 1 МОм |
Сопротивление канала ТУ в замкнутом состоянии |
не более 0,1 Ом |
Коммутационная стойкость каналов ТУ |
не менее 30 000 циклов при номинальном коммутируемом напряжении и максимальном коммутируемом токе |
1) Классы нагрузки по ГОСТ IEC 60947-1-2014, для нагрузки класса DC 13 необходимо подключение диода параллельно нагрузке для обеспечения коммутационной способности |
Таблица 17 - Метрологические характеристики времени
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности суточного хода встроенных часов при отсутствии синхронизации от внешнего источника, с, (в сутки, в диапазоне рабочих температур) |
±1 |
Пределы допускаемой абсолютной погрешности установки времени встроенных часов при синхронизации от внешнего источника, мс |
±1 |
наносится на шильд устройства методом термопечати или трафаретной печати, на титульный лист формуляра и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 18 - Комплект поставки
Обозначение |
Наименование |
Кол-во |
Примечание |
М13.013.00.000 или Ml4.022.00.000 |
Устройство измерительное многофункциональное МИР КПР-01М |
1 шт. |
- |
М13.013.00.000 РЭ или М14.022.00.000 РЭ |
Устройство измерительное многофункциональное МИР КПР-01М. Руководство по эксплуатации |
1 шт. |
- |
МП206.1-234-2016 |
Устройства измерительные многофункциональные МИР КПР-01М. Методика поверки |
1 шт. | |
М13.013.00.000 ФО или М14.022.00.000 ФО |
Устройство измерительное многофункциональное МИР КПР-01М. Формуляр |
1 шт. |
- |
Ml 1.00321-02 |
Программа КОНФИГУРАТОР КПР-01 |
1 шт. |
На компакт-диске |
Примечание: Допускается поставка руководства по эксплуатации, методики поверки и программного обеспечения в один адрес на 12 устройств на одном компакт-диске или их размещение в сети Интернет на сайте http://www.mir-omsk.ru |
осуществляется в соответствии с документом МП206.1-234-2016 «Устройства измерительные многофункциональные МИР КПР-01М. Методика поверки», утверждённому ИЦ ФГУП «ВНИИМС» 18 октября 2016 г.
Основные средства поверки:
-Установка многофункциональная измерительная СМС 256 plus (Per. № 26170-09) -Частотомер электронно-счетный 43-85/3 (Per. № 32359-06)
-Амперметр цифровой СА3010/3 (Per. № 27219-04) -Трансформатор тока УТТ-5М (Per. № 161-49) Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на формуляр в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам измерительным многофункциональным МИР КПР-01М-ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
-ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и 0,5S
-ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
-ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
-ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
-ГОСТ Р 51317.6.5-2006 Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях. Требования и методы испытаний
-ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
-ТУ 4222-005-51648151-2013 «Устройства измерительные многофункциональные МИР КПР-01М. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение «МИР» (ООО «НПО «МИР»)
ИНН 5528012370
Адрес: 644105, Россия, г. Омск, ул. Успешная, 51
Телефон: (3812) 61-90-82, 61-99-74
Факс: (3812)61-81-76
E-mail: help@mir-omsk.ru
http: //www.mir-omsk.ru
ЗаявительОбщество с ограниченной ответственностью «Спецэнергопроект»
(ООО «Спецэнергопроект»)
ИНН 7722844084
Адрес: 111024, г. Москва, ул. Авиамоторная, д. 50, к. 2
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон(факс): (495) 437-55- 77,437-56- 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
Электропитание модификаций КПР-01МА производится от измерительных цепей напряжения и от цепи резервного питания переменного или постоянного тока номинальным напряжением 230 В или цепи резервного питания постоянного тока с номинальным напряжением 24 В.
Диапазон питающих напряжений составляет:
-
- для измерительных цепей напряжения (только для КПР-01МА): от 40 до 120 В для модификаций инОм57 и от 40 до 300 В для модификаций UHOm23o;
-
- для цепи основного и резервного питания переменного и постоянного тока: от 160 до 276 В для модификаций ИП230 и РП230;
-для цепи основного и резервного питания постоянного тока: от 10 до 30 В для модификаций ИП24 и РП24.
Сила пускового тока по цепи питания устройств при номинальном напряжении питания не превышает 1,5 А для цепи с напряжением 24 В и 0,7 А для остальных цепей питания.
