МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

06 июня 2022 г.

1359

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Приказ Росстандарта №1359 от 06.06.2022, https://oei-analitika.ru

    Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

    Заместитель Руководителя

    Приказ Росстандарта №1359 от 06.06.2022, https://oei-analitika.ru

    Сертификат: O29D1O9BOOOBAE27A64C99SDD0O6O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

    Е.Р.Лазаренко




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «6» июня 2022 г. № 1359

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер

в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки сохраняется

Устанавливаемая методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

Термометры лабораторные электронные

LTA

69551-17

ТКЛШ 2.822.004

МП

Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»), г. Томск

ФГБУ «ВНИИМС», г. Москва

2.

Термометры лабораторные электронные

ЛТ-300

61806-15

ТКЛШ 2.822.000

МП

Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»), г. Томск

ФГБУ «ВНИИМС», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «6» июня 2022 г. № 1359

Лист № 1

Всего листов 5

Регистрационный № 61806-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры лабораторные электронные ЛТ-300

Назначение средства измерений

Термометры лабораторные электронные ЛТ-300 (далее — термометры) предназначены для контактных измерений и контроля температуры жидких, сыпучих и газообразных сред.

Описание средства измерений

Принцип действия термометров основан на измерении сопротивления чувствительного элемента датчика с последующим преобразованием его в значение температуры.

Термометры состоят из электронного блока и датчика температуры. Датчик температуры представляет собой погружной платиновый термопреобразователь сопротивления (с индивидуальной статической характеристикой преобразования (ИСХ)) в герметичном корпусе в виде щупа. Подключение датчика к электронному блоку возможно, как через разъемное, так и неразъемное соединение, с помощью кабеля-удлинителя.

Термометры выпускаются в нескольких модификациях, отличающихся материалом и конструкцией датчиков, также типом кабеля-удлинителя.

Отличительные особенности датчиков температуры в зависимости от модификации термометров и приведены в таблице 1.

Таблица 1

Обозначение типа датчика

Конструктивное исполнение датчика

Н

Щуп из нержавеющей стали длиной от 90 до 550 мм. Диаметр щупа не превышает 3,3 мм.

Н-ТСП

Щуп из нержавеющей стали длиной от 90 до 550 мм с неразъемным соединением и термостойким кабелем-удлинителем. Диаметр щупа не превышает 3,3 мм.

Т

Щуп из титана длиной от 90 до 550 мм. Диаметр щупа не превышает 3,3 мм.

Ф

Щуп из нержавеющей стали длиной от 90 до 550 мм, покрытый фторопластом. Диаметр щупа не превышает 4,3 мм.

(*) — термостойкий кабель-удлинитель нормально функционирует при температуре окружающей среды до 200 °С.

Структура обозначения модификаций термометров имеет следующий вид: ЛТ-300 - <длина датчика><тип датчика >, ТУ 4211-041-44229117-2015, где: <длина датчика> — не указывается при длине щупа 240 мм;

<тип датчика> — Н, Н-ТС, Т или Ф.

Встроенный последовательный интерфейс позволяет подключать термометры к персональному компьютеру посредством кабеля связи. Градуировка термометров, запись и хранение результатов измерений в виде графиков и таблиц осуществляется с помощью автономного программного обеспечения «Thermochart», которое находится в свободном доступе для скачивания на сайте предприятия-изготовителя.

Заводской номер указан на маркировочной наклейке, расположенной на лицевой стороне электронного блока термометров. Конструкция термометров не предусматривает нанесение знака поверки на корпус электронного блока.

Фотографии общего вида термометров приведены на рисунках 1-3. Внешний вид разъемных и неразъемных соединений у термометров может отличаться от приведенных на

Приказ Росстандарта №1359 от 06.06.2022, https://oei-analitika.ru

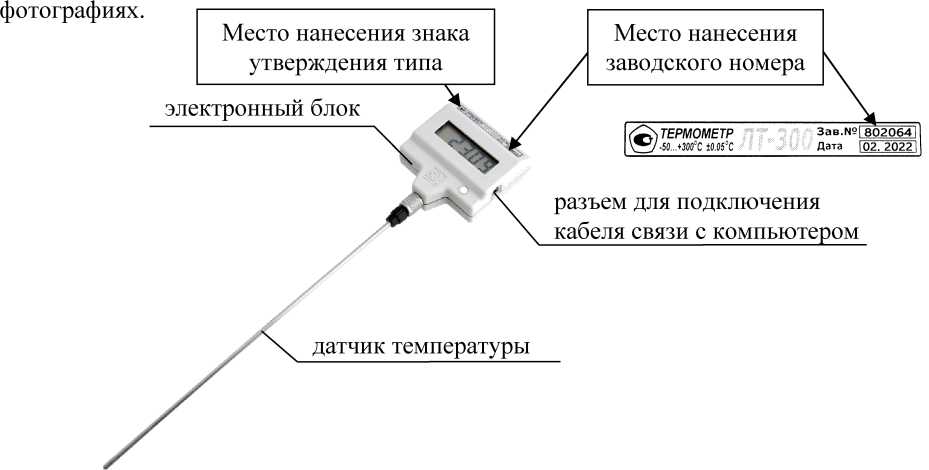

Рисунок 1 - Внешний вид термометра лабораторного электронного ЛТ-300

(модификаций -Н, -Т, -Ф) с непосредственным соединением датчика температуры к электронному блоку и с указанием мест нанесения знака утверждения типа и заводского номера

Приказ Росстандарта №1359 от 06.06.2022, https://oei-analitika.ru

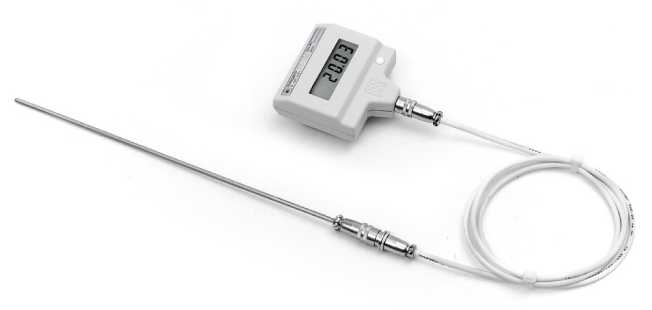

Рисунок 2 - Внешний вид термометра модификаций -Н, -Т, -Ф с разъемным соединением датчика температуры к электронному блоку с помощью кабеля-удлинителя

Приказ Росстандарта №1359 от 06.06.2022, https://oei-analitika.ru

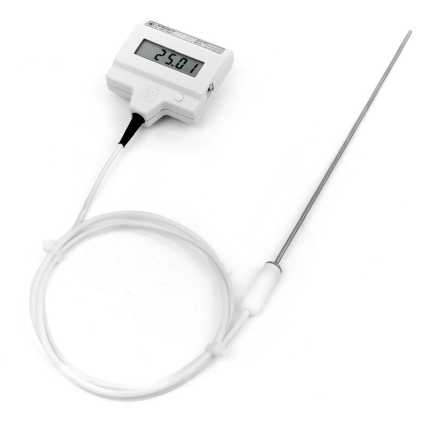

Рисунок 3 - Внешний вид термометра модификаций -Н, -Н-ТС, -Т, -Ф с неразъемным соединением датчика температуры к электронному блоку

Пломбирование термометров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) термометров состоит из двух частей:

  • -  встроенное метрологически значимое ПО, расположенное во внутренней памяти микроконтроллера электронного блока термометра, исключающее возможность его модификации через интерфейсы пользователя.

  • -  автономное ПО «Thermochart», не являющееся метрологически значимым и предназначенное для персонального компьютера под управлением операционной системы Windows.

Основные функции встроенного ПО:

  • -  управление процессом измерения сопротивления датчика, преобразование полученного значения в значение температуры и отображение его на жидкокристаллическом индикаторе;

  • -  загрузка и хранение параметров датчика температуры;

  • -  передача результатов измерений или параметров датчика температуры через последовательный интерфейс связи.

Основные функции автономного ПО:

  • -  запись, отображение и хранение результатов измерений температуры в виде графиков или таблиц;

  • -  считывание и загрузка в термометр индивидуальных градуировочных коэффициентов датчика температуры.

Идентификационные данные встроенного ПО приведены в таблице 2.

Таблица 2

Идентификационные данные

Значение

Идентификационное наименование встроенного ПО

software

Номер версии ПО, не ниже

1.2.0

Цифровой идентификатор ПО

недоступен

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных

изменений — «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и основные технические характеристики термометров приведены в таблицах 3, 4.

Таблица 3 — Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °C:

  • -  для датчиков типа Н, Н-ТС и Т

  • -  для датчика типа Ф

от -50 до +300 от -50 до +200

Пределы допускаемой основной абсолютной погрешности измерений температуры (Д) при погружении датчика на глубину не менее 75 мм, °C, в диапазоне:

  • -   от -50,00 до +199,99 °C

  • -   от +200,0 до +300,0 °C

±0,05

±0,2

Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды (от нормальных условий измерений) в диапазоне рабочих температур, на каждые 10 °C, °С

±0,5-Д

Цена    единицы    младшего    разряда    термометра,     °C,

в диапазоне:

  • -   от -50,00 до +199,99 °C

  • -   от +200,0 до +300,0 °C

0,01

0,1

Нормальные условия измерений:

  • -  температура окружающей среды, °C

  • -  относительная влажность, %

от +15 до +25

от 30 до 80

Таблица 4 — Основные технические характеристики

Наименование характеристики

Значение

Питание термометра от двух элементов типа ААА с минимальным напряжением каждого элемента, В

1,4

Габаритные размеры, мм

- электронного блока, не более

75x80x35

- длина погружаемой части датчика

от 90 до 550

- диаметр щупа датчиков типа Н, Н-ТС и Т, не более

3,3

- диаметр щупа датчика типа Ф, не более

4,3

Масса термометра, кг, не более

0,2

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +5 до +40

- относительная влажность, %

до 80

Время непрерывной работы, ч, не менее

2000

Средний срок службы, лет

10

Средняя наработка на отказ, ч

5000

Знак утверждения типа

наносится на маркировочную наклейку на электронный блок термометра и на титульный лист Руководства по эксплуатации печатным способом.

Комплектность термометров приведена в таблице 5. Таблица 5

Наименование

Обозначение

Количество

1 Блок электронный

ТКЛШ 5.422.004

1 шт.

2 Датчик температуры:

  • - типа Н

  • - типа Н-ТС

  • - типа Т

  • - типа Ф

ТКЛШ 6.036.002

ТКЛШ 6.036.002-09

ТКЛШ 6.036.002-10

ТКЛШ 6.036.002-11

1 шт.

3 Кабель-удлинитель( )

ТКЛШ 4.853.002

1 шт.

4 Кабель связи с компьютером

ТКЛШ 4.853.003

1 шт.

5 Элемент питания ААА

покупное изделие

2 шт.

6 Руководство по эксплуатации

ТКЛШ 2.822.000 РЭ

1 экз.

Примечание:

() — отсутствует у термометров с датчиком типа Н-ТС

Лист № 5 Всего листов 5 Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к термометрам лабораторным электронным ЛТ-300

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 4211-041-44229117-2015 Термометры лабораторные электронные ЛТ-300. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)

ИНН 7018039587

Адрес: 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1

Телефон: +7 (3822) 49-21-52, +7 (3822) 49-26-31

Web-сайт: www.termexlab.ru

E-mail: termex@termexlab.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «6» июня 2022 г. № 1359

Лист № 1 Регистрационный № 69551-17 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры лабораторные электронные LTA

Назначение средства измерений

Термометры лабораторные электронные LTA (далее — термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу щупа и термостойкого кабеля термометра, а также для управления различными исполнительными устройствами в процессах, связанных с установлением и регулированием температурных режимов.

Описание средства измерений

Принцип действия термометров основан на измерении сопротивления чувствительного элемента датчика с последующим преобразованием его в значение температуры.

Термометры представляют собой малогабаритные автономные переносные приборы, состоящие из электронного измерительного блока и одного или двух датчиков температуры. Каждый датчик температуры представляет собой погружной платиновый термопреобразователь сопротивления (с индивидуальной статической характеристикой преобразования) в корпусе, выполненном в виде щупа, имеющим как разъемное, так и неразъемное соединение с гибким кабелем для подключения к электронному блоку. Датчики с разъемным соединением, за исключением конструктивных исполнений с термостойким соединительным кабелем, могут подключаться непосредственно к электронному блоку (без использования гибкого кабеля).

Термометры выпускаются в нескольких модификациях, которые отличаются исполнением электронного блока и конструкцией датчиков температуры.

В базовом (минимальном) исполнении электронного блока имеются:

- один канал измерений температуры;

- жидкокристаллический индикатор, предназначенный для отображения режимов работы и текущих значений измеряемой температуры;

- кнопка включения и выключения питания термометра;

- три функциональные кнопки, предназначенные для: выбора единицы измерений температуры; выбора количества знаков после запятой в отображаемом значении температуры; записи измеряемых значений в память прибора; вычисления минимального, максимального и среднего значений измеряемой температуры за время нахождения термометра во включенном состоянии;

- разъем микро-USB для связи с персональным компьютером.

В более функциональных исполнениях электронного блока, в дополнение к элементам, имеющимся в базовом исполнении, могут быть добавлены:

  • - второй канал измерений температуры или встроенный секундомер;

  • - дискретные вход и два релейных выхода для управления исполнительными устройствами;

  • - модуль Bluetooth.

В общем виде обозначение модификаций термометра выглядит следующим образом: LTA/[ЭБ]-[Д1]-[Д2], где:

[ЭБ] - обозначение исполнений электронного блока, состоящее из 3-х позиционного кода, в котором каждая позиция может оставаться не заполненной или содержать уникальные символы, представлено в таблице 1.

Таблица 1

Позиция

Символ

Конструктивные особенности исполнения ЭБ

1

2

Имеется второй канал измерений температуры

С

Имеется встроенный секундомер

2

Д

Имеется дискретные вход и два выхода для управления

3

Б

Имеется модуль Bluetooth

[Д1]-[Д2] - обозначения конструкции датчиков (первого и, соответственно, второго, если он имеется), состоящие из 3-х позиционного кода, где:

  • - 1-я позиция - длина датчика в миллиметрах, при длине щупа 250 мм может не указываться;

  • - 2-я позиция - тип датчика, варианты наименования приведены в таблице 2;

  • - 3-я позиция - длина кабеля-удлинителя в метрах.

Таблица 2

Обозначение типа датчика

Конструктивные особенности датчика

Н, М

Щуп из нержавеющей стали длиной от 90 до 550 мм. Внешний диаметр щупа не превышает 4,3 мм.

НТ, МТ

Щуп из титана диаметром длиной от 90 до 500 мм. Внешний диаметр щупа не превышает 4,3 мм.

НФ, МФ

Щуп из нержавеющей стали длиной от 90 до 550 мм, покрытый тефлоном. Внешний диаметр щупа не превышает 5,3 мм.

П

Щуп из нержавеющей стали длиной от 90 до 550 мм. Внешний диаметр щупа не превышает 5,3 мм.

В

Щуп из нержавеющей стали длиной 300 мм. Внешний диаметр щупа не превышает 4,3 мм. Датчик предназначен для контроля температуры при определении вязкости.

Э

Щуп из нержавеющей стали длиной 450 мм. Внешний диаметр щупа не превышает 4,3 мм. Датчик предназначен для цифрового эталонного термометра 3-го разряда.

К

Щуп из нержавеющей стали длиной 50 мм на термостойком кабеле длиной 2 м. Внешний диаметр щупа не превышает 4,3 мм. Датчик предназначен для аттестации климатических камер и сушильных шкафов.

Датчики типов Н, НФ, М, МФ, П могут быть изготовлены с термостойким кабелем-удлинителем длиной 2 м. В этом случае после обозначения типа датчика указывается «ТС».

Обозначение типа датчика с заводским номером наносится методом гравировки в верхней части щупа датчика.

Базовая (минимальная) модификация термометров состоит из:

  • -  электронного блока в базовом исполнении;

  • -   датчика типа Н длиной 250 мм с кабелем-удлинителем длиной 1,2 м.

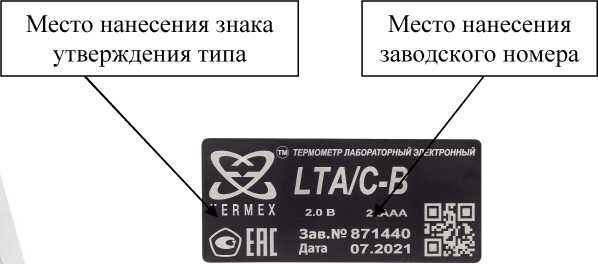

Заводской номер указан на пломбировочной наклейке (с маркировкой), расположенной на тыльной стороне электронного блока термометров. Конструкция термометров позволяет нанести знак поверки на корпус электронного блока.

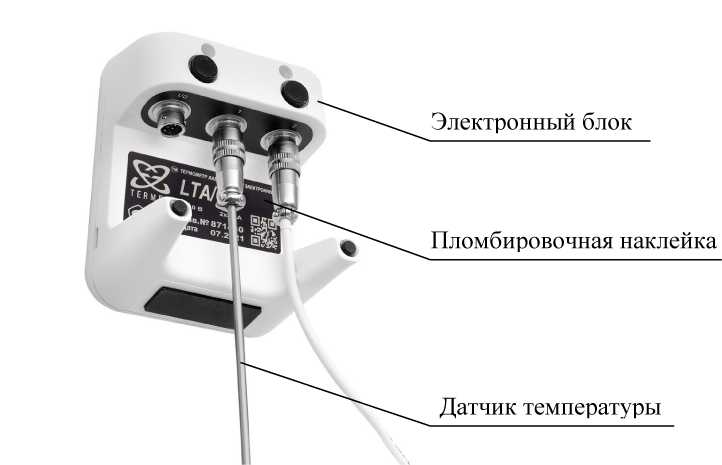

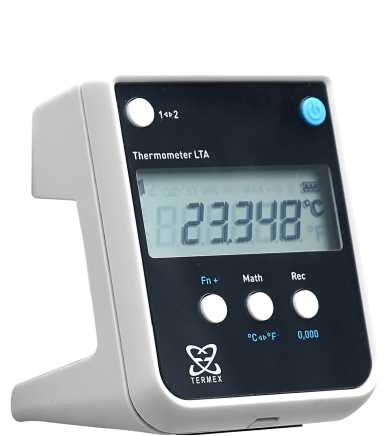

Фотографии общего вида термометров представлены на рисунках 1-4. Внешний вид разъемных и неразъемных соединений у термометров может отличаться от приведенных на фотографиях.

Приказ Росстандарта №1359 от 06.06.2022, https://oei-analitika.ru

Рисунок 1 - внешний вид термометра с дискретным входом/выходом и двумя каналами измерений температуры: канал 1 — датчик с разъемным соединением, подключенный непосредственно к электронному блоку; канал 2 — датчик с разъемным соединением, подключенный к электронному блоку с помощью кабеля-удлинителя

Приказ Росстандарта №1359 от 06.06.2022, https://oei-analitika.ru
Приказ Росстандарта №1359 от 06.06.2022, https://oei-analitika.ru
Приказ Росстандарта №1359 от 06.06.2022, https://oei-analitika.ru

Рисунок 2 - внешний вид термометра с неразъемным соединением датчика к электронному блоку и его пломбировочная наклейка с указанием мест нанесения знака утверждения типа и заводского номера

Приказ Росстандарта №1359 от 06.06.2022, https://oei-analitika.ru

Рисунок 3 - внешний вид электронного блока термометра с секундомером

Пломбирование термометров осуществляется путем наклеивания на тыльную сторону электронного блока пломбировочной наклейки с маркировкой.

Программное обеспечение

Программное обеспечение (ПО) термометров состоит из 2-х частей:

- внутреннего, метрологически значимого, ПО, расположенного во внутренней памяти микроконтроллера электронного блока термометра;

- автономного (внешнего) ПО LtaGraph, не являющегося метрологически значимым и предназначенного для персонального компьютера под управлением операционной системы Windows.

Основными функциями встроенного ПО являются:

- управление процессом измерений электрического сопротивления датчиков, преобразование полученных значений в значения температуры и отображение их на жидкокристаллическом индикаторе;

- управление записью измеряемых значений во внутреннюю память термометра;

- вычисление минимального, максимального и среднего значений измеряемой температуры за время нахождения термометра во включенном состоянии;

- загрузка и хранение параметров датчиков температуры;

- передача результатов измерений или параметров датчиков температуры через последовательный интерфейс связи.

Основными функциями внешнего ПО являются:

- получение и отображение результатов измерений температуры в виде графиков или таблиц;

- считывание и загрузка в термометр параметров датчиков температуры;

- чтение и установка пользовательских настроек термометров, включая уровень и глубину фильтрации, интервал записи во внутреннюю память, время автоматического выключения термометра и т.п.

Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе. Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно рекомендации по метрологии Р 50.2.077-2014.

Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Метрологические и технические характеристики

Метрологические и основные технические характеристики термометров приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Тип датчика

Значение

Диапазон измерений температуры, °C (в зависимости от типа применяемого датчика)

Н, НТ

от -50 до +300

НФ, В, Э, К

от -50 до +200

М, МТ

от -196 до +300

МФ

от -196 до +200

П

от -70 до +500

Пределы допускаемой основной абсолютной погрешности, °C (*)

Э

±0,02

В

в диапазоне от 0 до +100 °C включительно.

±0,05

±0,02

Н, НТ, НФ, К

±0,05

М, МТ, МФ

±0,2

П

±0,5

Цена единицы младшего разряда, °С

  • - в диапазоне от -196 до -100 °С включительно:

  • - в остальном диапазоне:

0,01;

0,001

Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 10 °C, °C

±1,5-Д, где Д -абсолютное зна

чение предела допускаемой основной погрешности

Диапазон измерений интервалов времени встроенного секундомера термометра, с

От 0,1 до 9999,9

Цена единицы младшего разряда секундомера, с

0,1

Пределы допускаемой абсолютной погрешности измерений интервала времени (Т) в рабочем диапазоне температур, с

±(0,1+10’<Т)

Минимальная глубина погружения датчика (кроме датчика типа К), мм

75

Время термического срабатывания датчика (в жидкости), то,5, с, не более:

  • - для датчиков типов НФ, МФ

  • - для датчиков остальных типов

11

7

Нормальные условия измерений:

  • - температура окружающей среды, °C

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 84,0 до 106,7

Примечание:

( ) К данным значениям погрешности прибавляется значение единицы младшего разряда

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Электрическое сопротивление изоляции датчика термометра (при напряжении 500 В), МОм, не менее

20

Параметры электрического питания от двух элементов типа «ААА» суммарным напряжением, В, не менее

2,0

Время непрерывной работы в рабочих условиях при автономном питании, ч, не менее

200

Диаметр монтажной части датчиков, мм, не более:

  • - типов Н, НТ, М, МТ, В, Э, К

  • - типов НФ, МФ, П

Длина монтажной части датчиков, мм:

  • - типов Н, М, НФ, МФ, П

  • - типов НТ, МТ

  • - типа В

  • - типа Э

  • - типа К

  • 4.3

  • 5.3

от 90 до 550

от 90 до 500 300 450

50

Габаритные размеры электронного блока, мм, не более

80x75x100

Масса, г, не более:

  • - электронного блока

  • - датчика

250

60

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +5 до +40 до 80 от 84,0 до 106,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10000 (для термометров с датчиками типов В, К, Н,

НТ, НФ, Э); 20000

Знак утверждения типа

наносится на пломбировочную наклейку и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение документа

Количество

1 Блок электронный

ТКЛШ 5.422.015

1 шт.

2 Датчик температуры:

  • - типов Н, М, В, Э

  • - типов НФ, МФ

  • - типов НТ, МТ

  • - типа П

  • - типа К

  • - типов Н, НФ, М, МФ, П с термостойким кабелем

ТКЛШ 6.036.015...-03

ТКЛШ 6.036.015-04, -05

ТКЛШ 6.036.015-06, -07

ТКЛШ 6.036.015-08

ТКЛШ 6.036.015-09

ТКЛШ 6.036.016.-03

1 или 2 шт.

3 Кабель-удлинитель()

ТКЛШ 4.853.002

1 или 2 шт.

4 Кабель microUSB

покупное изделие

1 шт.

5 Элемент питания ААА(**)

покупное изделие

2 шт.

6 Руководство по эксплуатации

ТКЛШ 2.822.004 РЭ

1 экз.

Примечания:

(*) отсутствует у термометров с термостойким кабелем; ( ) элементы питания установлены в электронном блоке.

Сведения о методиках (методах) измерений

приведены в разделе «Проведение измерений» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к термометрам лабораторным электронным LTA

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ТУ 4211-044-44229117-2017 Термометры лабораторные электронные LTA. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)

ИНН 7018039587

Адрес: Россия, 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1 Телефон: +7 (3822) 49-21-52, +7 (3822) 49-26-31

Web-сайт: www.termexlab.ru

E-mail: termex@termexlab.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
