№2405 от 21.11.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 501449
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1015 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 2405 от 21.11.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
П Р И К А З
21 ноября 2023 г.
2405
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1015 «Об утверждении типов средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 21 приложения к приказу от 29 апреля 2019 г. № 1015 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
Лист № 1
Всего листов 6
Приложение к свидетельству № 73771 об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители температуры двухканальные прецизионные МИТ 8.20 Назначение средства измеренийИзмерители температуры двухканальные прецизионные МИТ 8.20 (далее - МИТ 8.20) предназначены для измерений сигналов первичных преобразователей температуры и преобразования их по номинальным (НСХ) или индивидуальным (ИСХ) статическим характеристикам в значение температуры (°С или K) при поверке и калибровке.
Описание средства измеренийПринцип действия МИТ 8.20 основан на аналого-цифровом преобразовании сигналов термометров сопротивления (ТС) с последующим преобразованием их в значения температуры по индивидуальным или номинальным статическим характеристикам.
Термометр сопротивления подключается последовательно с опорным сопротивлением. Через них пропускается измерительный ток. МИТ 8.20 измеряет падение напряжения на измеряемом ТС (Uu) и опорном сопротивлении (Uon) при прохождении через них одинакового измерительного тока в двух противоположных направлениях. Цифровые значения результатов измерения (Uu+, Uu-, Uon+, Uon -) поступают в центральный процессор для расчета отношения (K) сопротивления измеряемого ТС (Ru) к опорному сопротивлению (Ron):
Uи + Uu - Ru
K ~ и - и ~ ~R~;Ru ~ K'Ron
В качестве опорного сопротивления может использоваться (по выбору оператора) как внешнее эталонное сопротивление (однозначная термостатированная мера электрического сопротивления - ОМЭС), так и одна из трех встроенных мер электрического сопротивления.
В качестве первичных преобразователей температуры применяются термопреобразователи сопротивления с номинальными статическими характеристиками преобразования: 10М, 50М, 100М, 10П, 50П, 100П, Pt10, Pt50, Pt100 по ГОСР 6651-2009, а также эталонные ТС с индивидуальными статическими характеристиками, представленными в форматах функции отклонения МТШ-90, Калледдара-Ван Дюзена (КВД) или полинома девятой степени («Полином»).
Конструктивно МИТ 8.20 представляет собой настольный лабораторный прибор с сенсорным дисплеем и клеммами подключения первичных преобразователей на передней панели.
Общий вид средства измерений представлен на рисунке 1.
Канал 2
Канал 1
о 9.999989
Внешний спорный резистор
Измеритель температуры двухканальный прецизионный
______ _____ МИТ 8.20

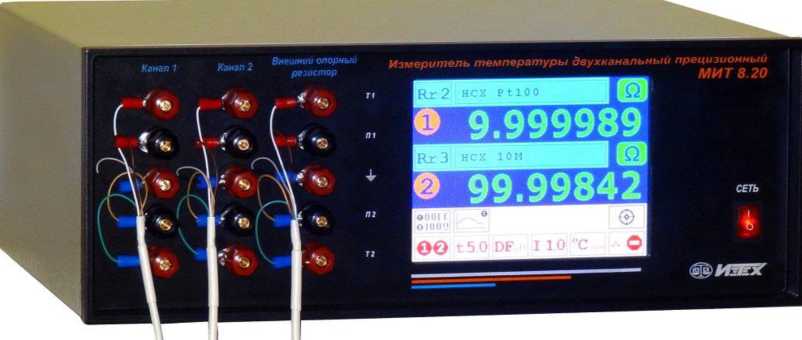

Рисунок 1 - Общий вид МИТ 8.20

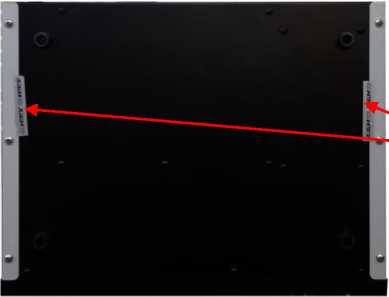

Для предотвращения от несанкционированного проникновения внутрь прибора применяются одноразовые разрушающиеся наклейки-пломбы, приклеенные на нижнюю панель прибора. Схема пломбировки представлена на рисунке 2.
Рисунок 2- Схема пломбирования от несанкционированного доступа
Пломбы
МИТ 8.20 функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации.
В комплект поставки МИТ 8.20 входит управляющая программа для ПК.
Управляющая программа позволяет: вводить в МИТ 8.20 значения опорных сопротивлений; настраивать каналы; вводить ИСХ, отображать в цифровом и графическом видах результаты измерений; отображать график разности между каналами; сохранять результаты измерений для дальнейшей обработки в форматах «txt» и «csv», рассчитывать «среднее» и «СКО» на участке графика.
Требования к компьютеру: операционная система - MS Windows XP/Vista/7/8/10, свободный последовательный порт RS-232C или USB.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные П |
ПО | |
|
Идентификационные данные (признаки) |
Значение | |
|
Тип ПО |
встроенное |
автономное |
|
Идентификационное наименование ПО |
МИТ 8.20 |
mit8 20.exe |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.04 |
1.0.1.112 |
|
Цифровой идентификатор ПО |
недоступен |
93016b7dd1ba2637e89d62ca be54c437 ** |
|
Алгоритм расчета контрольной суммы |
- |
MD5 |
|
**для версии - 1.0.1.112 | ||
Метрологические и технические характеристики Метрологические характеристики приведены в таблицах 2-4.
Таблица 2 - Диапазоны преобразования сигналов и пределы допускаемой абсолютной погрешности в температурном эквиваленте при измерениях по встроенным опорным сопротивлениям для некоторых значений номинальных сопротивлений ТС
|
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности за межповерочный интервал, °С |
Пределы допускаемой абсолютной погрешности в течение 24 часов после калибровки, °С * |
Измерительный ток, мА |
Опорный резистор, Ом |
Номинальное сопротивление ТС, Ом |
|
от -200 до +962 |
±(0,0013+240-6Ч) |
±(0,0009+3^10-7^) |
4,0 |
3 |
0,6 |
|
от -200 до +962 |
±(0,001+240-61) |
±(0,0005+3^10-7^) |
4,0 |
3 |
1 |
|
от -200 до +962 |
±(0,0006+240-6Ч) |
±(0,00017+3^10-7^) |
1,0 |
30 |
10 |
|
от -200 до +250 |
±(0,0005+240-6ч) |
±(0,00012+3^10-7^) |
1,0 |
30 |
25 |
|
от -200 до +962 |
±(0,0009+240-Ч) |
±(0,00048+3^10-7^) |
1,0 |
300 |
25 |
|
от -200 до +962 |
±(0,0007+240-Ч) |
±(0,00028+3^10-7^) |
1,0 |
300 |
50 |
|
от -200 до +750 |
±(0,0006+240-Ч) |
±(0,00017+3^10-7^) |
1,0 |
300 |
100 |
|
* - без учета погрешности калибровочных эталонов Примечания:
| |||||
Таблица 3 - Диапазоны измерений сопротивления и пределы допускаемой абсолютной погрешности при измерениях по встроенным опорным сопротивлениям
|
Верхний предел диапазона измерений сопротивления, Ом |
Опорное сопро-тивле-ние, Ом |
Измерительный ток, мА |
Пределы допускаемой абсолютной погрешности за межповерочный интервал, Ом |
Пределы допускаемой абсолютной погрешности в течение 24 часов после калибровки, Ом * |
|
5,0 |
3 |
4 |
±(0,000002+240-6<R) |
±(0,000002+340-7R) |
|
50 |
30 |
1; 1,5; 2; 3; 4 |
±(0,000004+240-6<R) |
±(0,000004+340-7R) |
|
400 |
300 |
1 |
±(0,00004+2^10-6<R) |
±(0,00004+340-7R) |
|
570 |
300 |
0,7 | ||
|
1000 |
300 |
0,4 | ||
|
* - без учета погрешности калибровочных эталонов Примечания:
| ||||
Таблица 4 - Погрешность измерений отношения измеряемого (Ru) сопротивления к внешнему опорному (Ron)
|
Диапазоны измерений отношений сопротивлений Rи/Ron |
Пределы допускаемой относительной погрешности, % |
|
от 0 до 0,95 включ. |
±0,00002 |
|
св. 0,95 до 1,05 включ. |
±0,000004 |
|
св. 1,05 до 2 |
±0,00002 |
|
Примечание: R«n должно быть больше 9,5 Ом | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменным током, В частотой, Гц |
от 200 до 240 50±1 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Схема подключения ТС |
4-х проводная |
|
НСХ ТС |
10М, 50М, 100М, 10П, 50П, 100П, Pt10, Pt50, Pt100 |
|
ИСХ ТС |
2 характеристики МТШ-90; 2 характеристики КВД; 2 характеристики «Полином» |
|
Разрешение при индикации результатов измерений температуры, °С |
0,1; 0,01; 0,001; 0,0001 |
|
Габаритные размеры (Ш*В*Г), мм, не более |
350x130x280 |
|
Масса, кг, не более |
5 |
|
Интерфейсы |
RS-232C; USB |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, % Атмосферное давление, кПа |
от +15 до +25 от 10 до 80 от 84 до 106,7 |
|
Наработка на метрологический отказ, ч |
8 000 |
|
Средний срок службы, лет |
12 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель МИТ 8.20 в виде наклейки.
Комплектность средства измеренийТаблица 6 - Комплектность МИТ 8.20
|
Наименование |
Обозначение |
Количество |
|
Измеритель температуры двухканальный прецизионный |
МИТ 8.20 |
1 шт. |
|
Кабель интерфейса RS-232C |
«RS-232C» |
1 шт. |
|
Кабель интерфейса USB |
«USB» |
1 шт. |
|
Кабель сетевой |
1 шт. | |
|
Руководство по эксплуатации |
РЭ 4211-170-56835627-15 |
1 экз. |
|
Программное обеспечение «МИТ 8.20» |
1 -диск | |
|
Методика поверки |
МП 2411-0165-2018 |
1 экз. |
осуществляется по документу МП 2411-0165-2018 «ГСИ. Измерители температуры двухканальные прецизионные МИТ 8.20. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» от 20 ноября 2018 г.
Основные средства поверки:
Рабочий эталон по приказу Росстандарта от 15 февраля 2016 г. № 146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»:
1-го разряда - термостатированные меры электрического сопротивления с номинальным сопротивлением 1, 10, 100 Ом;
3-го разряда - термостатированная мера электрического сопротивления с номинальным сопротивлением 25 Ом.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям температуры двухканальным прецизионным МИТ 8.20ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 4211-170-56835627-2015 «Измеритель температуры двухканальный прецизионный МИТ 8.20. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «ИзТех» (ООО «ИзТех») ИНН 5044032048
Адрес:124460, г. Москва, г. Зеленоград, к. 1130, кв. 61-62 Адрес для корреспонденции: 124460, г. Москва, К-460, а/я 56 Телефон: +7 (495) 665-51-43
Е-mail: iztech@iztech.ru
|
Лист № 6 Всего листов 6 | |
|
Испытательный центр Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени |
«Всероссийский Д.И.Менделеева» |
(ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
