№ п/

п

Наименование типа

Обозначение

типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавлива -емая методика поверки

Добавляемый изготови тель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

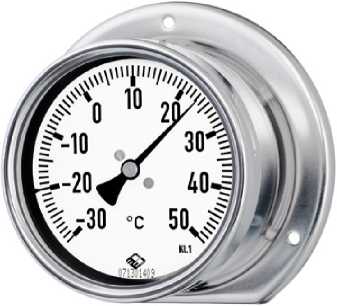

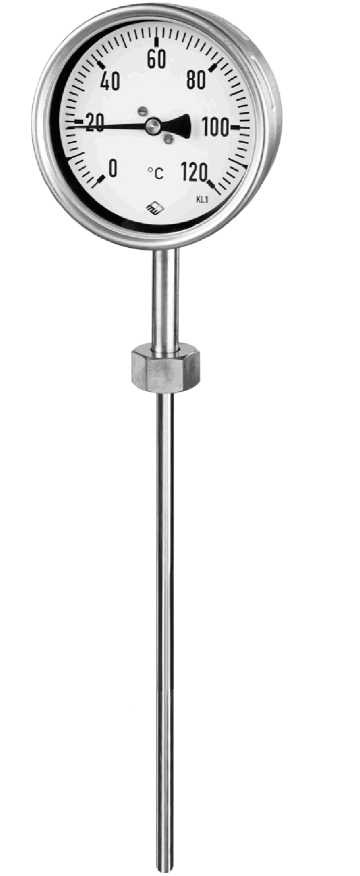

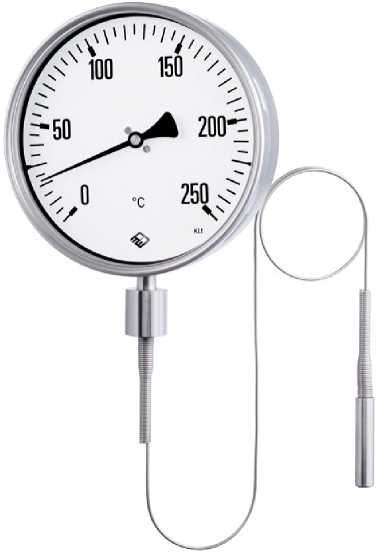

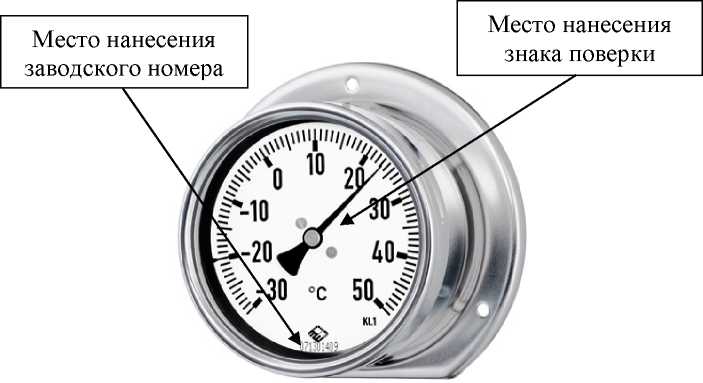

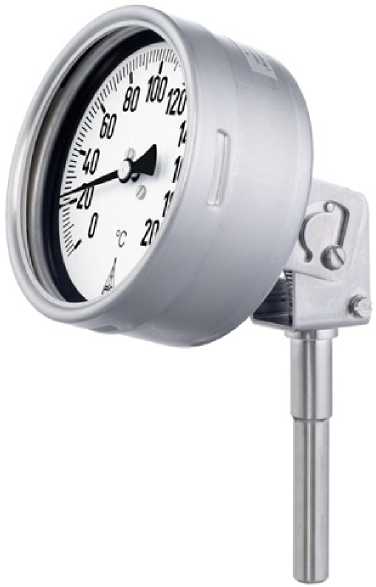

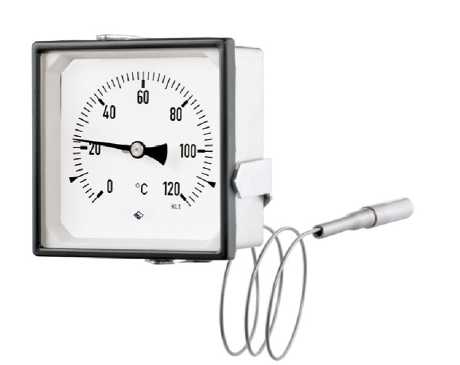

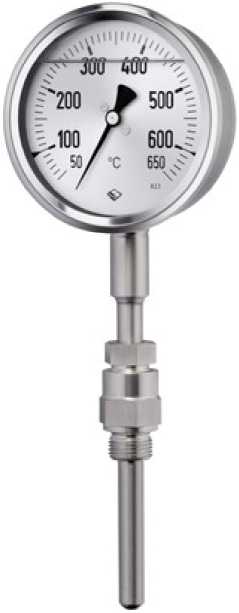

Термометры

манометрические

серии T

№№

213901503,213 901505, 213901506, 213901504, 213901507

25778-11

ГОСТ 8.305-78

07.10.

2022

Общество с ограниченной ответственностью Научно-производственное предприятие «МАНОТЕРМ Прибор» (ООО «МАНОТЕРМ Прибор»), г. Москва

ФГБУ «вниимс», г. Москва

2.

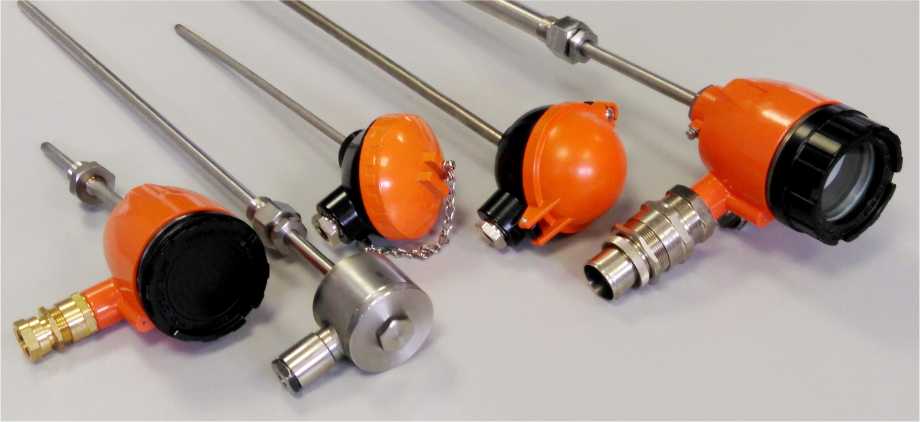

Датчики температуры

серий TP, тп

Зав.№ 000206,

Зав.№ 000205,

Зав.№ 000093,

Зав.№ 000094

74164-19

2.822.109 РЭ раздел 2.6

31.08.

2022

Общество с ограниченной ответственностью «Теплоприбор -Сенсор» (ООО «Теплоприбор -Сенсор»), г. Челябинск

ФГБУ «ВНИИМС», г. Москва

3.

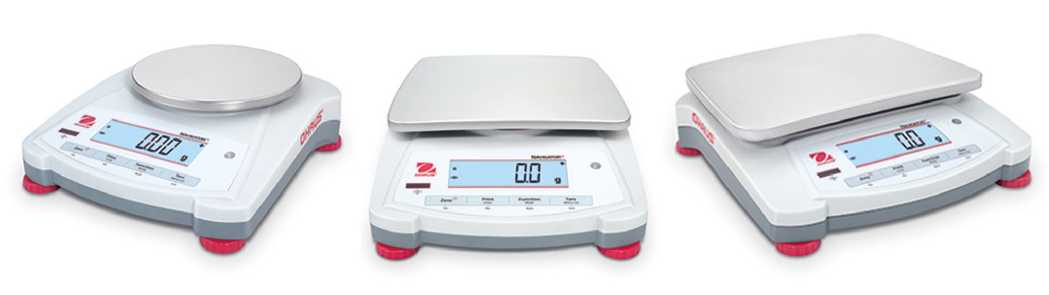

Весы электронные

Navigator

NV1201 зав. №

В130456448;

NVT12000, зав. № В130456456; NV222 зав. № В130456448

76022-19

МЦКЛ.0268.МП

06.09.

2022

Акционерное общество «Меттлер-Т о ле до Восток» (АО «Меттлер-Толедо Восток»), г. Москва

ЗАО КИП «МЦЭ»,

г. Москва, ФГБУ «ГНМЦ» Минобороны России, Московская обл., г. Мытищи

4.

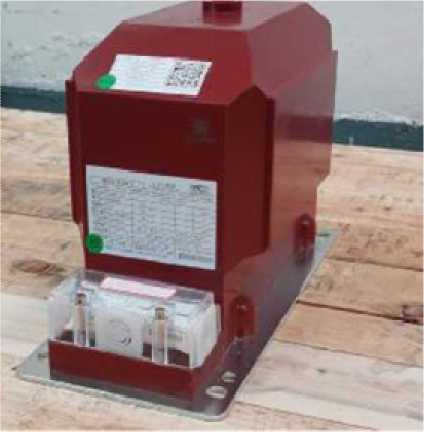

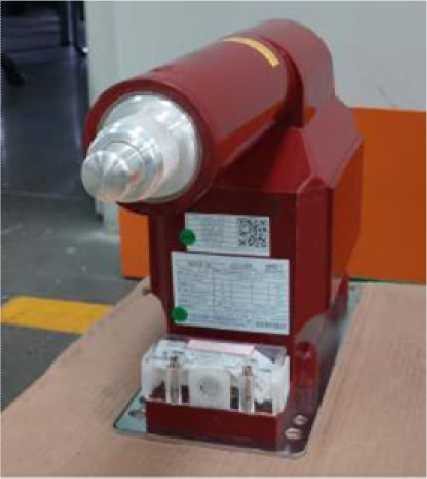

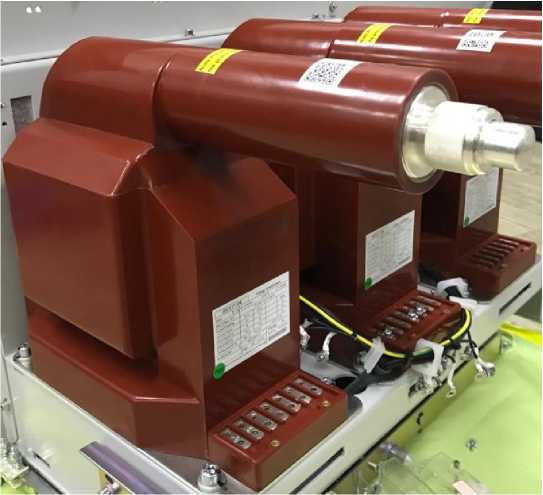

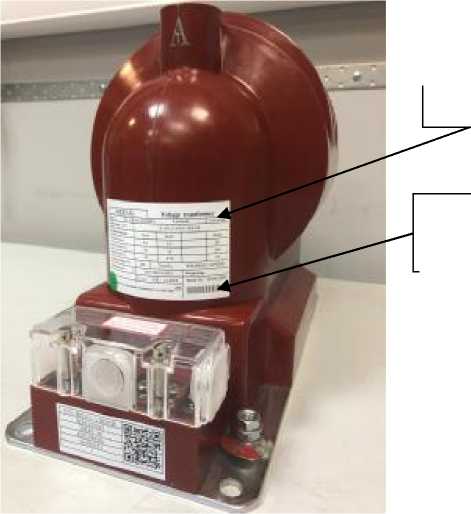

Трансформаторы напряжения

JDZX, JDZ

модификация JDZX17-10RC заводскими номерами 9222060735, 9222060737, 9222060740, 9222060736, 9222060741, 9222060742, 9222060738, 9222060739, 9222060743

78149-20

ГОСТ 8.216-2011

30.09.

2022

Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»), г. Москва

ООО

«ниц «ЭНЕРГО», г. Москва

5.

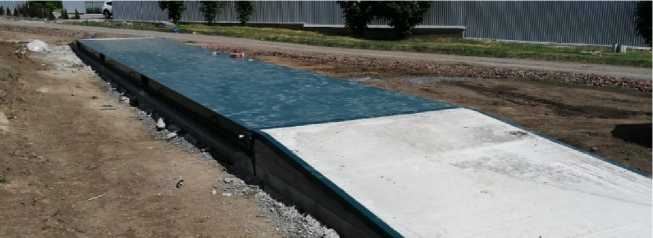

Весы автомобильные

ВАТ СХТ

1890

85523-22

Общество с ограниченной ответственностью «ТОРГОВОПРОИЗВОДСТВЕН НАЯ КОМПАНИЯ СХТ» (ООО «ТИК СХТ»), Ростовская область, г. Зверево

ГОСТ OIML R 76-1-2011 (Приложение ДА)

30.08.

2022

Общество с ограниченной ответственностью «ТОРГОВО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ СХТ» (ООО

«ТПК СХТ»), Ростовская область, г. Зверево

ФБУ «Ростовский ЦСМ»,

г. Ростов-на-Дону

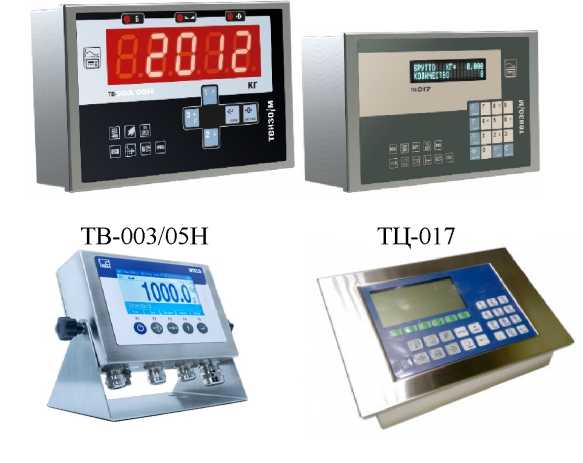

Обозначение

Модель индикатора или терминала

Модель датчиков

1

Весоизмерительный преобразователь ТВ-003/05Н

МВ-150

2

Весоизмерительный преобразователь ТВ-003/05Н

C16A

3

Весоизмерительный преобразователь ТВ-003/05Н

740

4

Преобразователь весоизмерительный ТВИ-024

C16A

5

Преобразователь весоизмерительный ТВИ-024

МВ-150

6

Весоизмерительный преобразователь ТЦ-017

МВ-150

7

Весоизмерительный преобразователь ТЦ-017

740

8

Прибор весоизмерительный WTX110

C16i

9

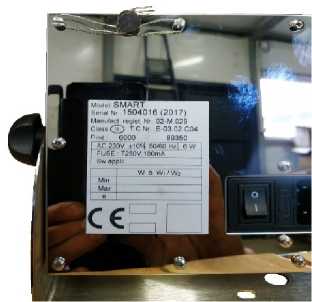

Индикатор Smart

740

10

Терминал Matrix II

740D

11

Прибор весоизмерительный WTX110

C16A

12

Весоизмерительный преобразователь ТВ-003/05Н

WBKC

13

Весоизмерительный преобразователь ТВ-003/05Н

WBK

14

Весоизмерительный преобразователь ТВ-003/05Н

HM14H1

15

Весоизмерительный преобразователь ТВ-003/05Н

ZS

16

Прибор весоизмерительный CI-600D

WBK-D

17

Весоизмерительный преобразователь ТЦ-017

WBK

18

Весоизмерительный преобразователь ТЦ-017

WBKC

19

Прибор весоизмерительный ТИТАН 3ЦС

DHM14H1

20

Прибор весоизмерительный ТИТАН 3ЦС

ZS

21

Индикатор Smart

HM14H1

22

Индикатор Smart

ZS

23

Индикатор Smart

WBKC

24

Индикатор Smart

WBK

Модель индикатора или терминала

Идентификационное наименование

ПО

Номер версии (идентификационный номер)

ПО

Цифровой идентификатор ПО

^Дру^гие идентификацион ные данные (если они имеются)

WTX110

2.0.Х**

ТВ, ТЦ

.16;SC;C.4; .10; .20; .30; .40; .50

ТВИ-024 II

SC-307

SMART

5 1.ХХХ**

MATRIX

V1.ХХХ**

CI-600D

1.00, 1.01,1.02, 1.03, 1.04

ТИТАН 3ЦС

UER 3.6Х*

-

-

Примечание

* обозначения «X» (где «X» принимает значения от 0 до 9) не относится к метрологическому значению ПО.

** обозначения «ХХ» (где «XX» принимает значения от 00 до 99) не относятся к метрологически значимому ПО

Наименование характеристики

Значение

Класс точности весов по ГОСТ OIML R 76-1-2011

средний

Повторяемость (размах) показаний, кг, не более

^|mP^e|

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более

от 0 до 4% Max

Диапазон устройства первоначальной установки нуля, не более

от 0 до 20% Max

Диапазон устройства выборки массы тары

от 0 до 90% Max

Обозначение варианта исполнения

Минимальная нагрузка (Min), т

Максимальная нагрузка (Мах), т

Действительная цена деления (d), поверочный интервал (е), кг

Число поверочных интервалов (n)

Интервалы взвешивания, т

Пределы допускаемой погрешности при поверке, кг

ВАТ СХТ-А-

10-С-О-Б-1

0,1

10

5

2000

от 0,1 до 2,5 включ. св. 2,5 до 10 включ.

±2,5

±5,0

ВАТ СХТ-А-

20-С-О-Б-1

0,2

20

10

2000

от 0,2 до 5,0 включ. св. 5 до 20 включ.

±5

±10

ВАТ СХТ-А-

30-С-О-Б-1

0,2

30

10

3000

от 0,2 до 5,0 включ. св. 5 до 20 включ.

св. 20 до 30 включ.

±5 ±10 ±15

ВАТ СХТ-А-

40-С-О-Б-1

0,4

40

20

2000

от 0,2 до 5,0 включ. св. 5 до 20 включ.

св. 20 до 40 включ.

±10

±20

±30

ВАТ СХТ-А-

40-С-О-Б-1

0,2

40

10

4000

от 0,2 до 5,0 включ. св. 5 до 20 включ.

св. 20 до 40 включ.

±5 ±10 ±15

ВАТ СХТ-А-

50-C-D-E-1

0,4

50

20

2500

от 0,4 до 10 включ. св. 10 до 40 включ.

св. 40 до 50 включ.

±10

±20

±30

ВАТ СХТ-А-

60-C-D-E-1

от 0,4 до 10 включ.

±10

0,4

60

20

3000

св. 10 до 40 включ.

±20

св. 40 до 60 включ.

±30

ВАТ СХТ-А-

80-C-D-E-1

от 0,4 до 10 включ.

±25

0,8

80

50

1600

св. 10 до 40 включ.

±50

св. 40 до 80 включ.

±75

ВАТ СХТ-А-

80-C-D-E-1

от 0,4 до 10 включ.

±10

0,4

80

20

4000

св. 10 до 40 включ.

±20

св. 40 до 80 включ.

±30

ВАТ СХТ-А-100-C-D-E-1

от 0,4 до 10 включ.

±25

0,8

100

50

2000

св. 10 до 40 включ. св. 40 до 100 включ.

±50

±75

ВАТ СХТ-А-120-C-D-E-1

0,8

120

50

2400

от 0,4 до 10 включ. св. 10 до 40 включ.

±25

±50

св. 40 до 120 включ.

±75

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке

Обозначение варианта исполнения

Минимальная нагрузка

(Min),

т

Максимальная нагрузка

(Мах1/ Мах2), т

Действительная цена деления (d1/d2), поверочный интервал (е1/е2), кг

Число поверочных интервалов (n1/n2)

Интервалы взвешивания, т

Пределы допускаемой погрешности при поверке, кг

ВАТ СХТ-А-

0,2

30/40

10/20

от 0,2 до 5,0 включ. св. 5 до 20 включ.

±5

±10

3000/2000

40-C-D-E-2

св. 20 до 30 включ.

±15

св. 30 до 40 включ.

±20

ВАТ СХТ-А-

0,4

60/80

20/50

3000/1600

от 0,4 до 10 включ.

±10

80-C-D-E-2

св. 10 до 40 включ.

±20

св. 40 до 60 включ.

±30

св. 60 до 80 включ.

±50

от 0,4 до 10 включ.

±10

ВАТ СХТ-А-

0,4

60/100

20/50

3000/2000

св. 10 до 40 включ.

±20

100-C-D-E-2

св. 40 до 60 включ.

±30

св. 60 до 100 включ.

±50

от 0,4 до 10 включ.

±10

ВАТ СХТ-А-

60/120

20/50

св. 10 до 40 включ.

±20

120-C-D-E-2

0,4

3000/2400

св. 40 до 60 включ.

±30

св. 60 до 100 включ.

±50

св. 100 до 120 включ.

±75

Обозначение варианта исполнения

Минимальная нагрузка

(Min),

т

Максимальная нагрузка

(Мах1/

Мах2/

Мах3), т

Действительная цена деления (d1/d2/d3), поверочный интервал (е1/е2/ез), кг

Число поверочных интервалов (n1/n2/n3)

Интервалы взвешивания, т

Пределы допускаемой погрешности при поверке, кг

от 0,2 до 5,0 включ.

±5

св. 5 до 20 включ.

±10

ВАТ СХТ-А-

0,2

30/60/80

10/20/50

3000/3000/

св. 20 до 30 включ.

±15

±20

80-C-D-E-2

1600

св. 30 до 40 включ.

св. 40 до 60 включ.

±30

св. 60 до 80 включ.

±50

от 0,2 до 5,0 включ.

±5

св. 5 до 20 включ.

±10

ВАТ СХТ-А-

0,2

30/60/100

10/20/50

3000/3000/

св. 20 до 30 включ.

±15

±20

100-C-D-E-2

2000

св. 30 до 40 включ.

св. 40 до 60 включ.

±30

св. 60 до 100 включ.

±50

от 0,2 до 5,0 включ.

±5

св. 5 до 20 включ.

±10

ВАТ СХТ-А-

0,2

30/60/120

10/20/50

3000/3000/

св. 20 до 30 включ.

±15

св. 30 до 40 включ.

±20

120-C-D-E-2

2400

±30

св. 40 до 60 включ.

св. 60 до 100 включ.

±50

св. 100 до 120 включ.

±75

Наименование характеристики

Значение

Г абаритные размеры ГПУ (длина; ширина; высота), м, не более

24; 6,0; 0,5

Г абаритные размеры преобразователя (длина; ширина; высота), мм, не более

300, 200, 200

Масса грузоприемной полуплатформы, кг, не более

27 000

Масса преобразователя, кг, не более

5

Параметры электрического питания от сети переменного тока: - напряжение, В

от 187 до 242

- частота, Г ц

от 49 до 51

Условия эксплуатации:

• - предельные значения температуры, °С:

• - для ГПУ с датчиками 740 (с n=3000), МВ-150

-30, +40

- для ГПУ с датчиками С16А, C16i, 740 (c n=4000), 740D

-10, +40

- для ГПУ с датчиками WBK (CAS) С3

-40, +50

- для ГПУ с датчиками WBK (CAS) С4

-20, +50

- для ГПУ с датчиками WBK-D (CAS)

-40, +40

- для ГПУ с датчиками WBKC (CAS)

-40, +40

- для ГПУ с датчиками HM14H1 и DHM14H1 (ZEMIC)

-30, +40

- для ГПУ с датчиками ZS (Keli)

-40, +40

- для индикаторов или терминалов ТВ-003/05Н, ТЦ-017, ТВИ-024

-10, +40

- для индикаторов или терминалов WTX110, Smart, Matrix II

+15, +35

- относительная влажность воздуха при температуре + 25 °С, %, не более

95

Вероятность безотказной работы за 2000 ч

0,98

Средний срок службы, лет

10

Наименование

Обозначение

Количество

Весы в сборе

-

1 шт.

Весы автомобильные ВАТ СХТ. Руководство по эксплуатации

-

1 экз.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО, не ниже

1.ХХ*

Цифровой идентификатор ПО

-

* «XX» - обозначение версии метрологически незначимой части ПО

Наименование модификации

Метрологические характеристики

Min, г

Max, г

d, г

m, г

mpe, г

1

2

3

4

5

6

NV222

0,2

220

0,01

0,2 < m < 100

±0,01

100 < m < 220

±0,02

0,2 < m < 100

±0,01

NV422

0,2

420

0,01

100 < m < 400

±0,02

400 < m < 420

±0,03

0,2 < m < 100

±0,01

NV622

0,2

620

0,01

100 < m < 400

±0,02

400 < m < 620

±0,03

NV221

2

220

0,1

2 < m < 100

±0,1

100 < m < 220

±0,2

2 < m < 100

±0,1

NV621

2

620

0,1

100 < m < 400

±0,2

400 < m < 620

±0,3

2 < m < 100

±0,1

NV1001

2

1000

0,1

100 < m < 400

±0,2

400 < m < 1000

±0,3

2 < m < 100

±0,1

NV1201

2

1200

0,1

100 < m < 400

±0,2

400 < m < 1200

±0,3

Наименование модификации

Метрологические характеристики

Min, г

Max, г

d, г

m, г

mpe, г

2 < m < 100

±0,1

NV2201

2

2200

0,1

100 < m < 400

±0,2

NVT2201

400 < m < 2200

±0,3

2 < m < 100

±0,1

NVT4201

2

4200

0,1

100 < m < 400

±0,2

400 < m < 4200

±0,3

2 < m < 100

±0,1

NVT6201

2

6200

0,1

100 < m < 400

±0,2

400 < m < 6200

±0,3

20 < m < 500

±1

NVT2200

20

2200

1

500 < m < 2000

±2

2000 < m < 2200

±3

20 < m < 500

±1

NVT6200

20

6200

1

500 < m < 2000

±2

2000 < m < 6200

±3

NVT10000

20

10000

1

20 < m < 10000

±1

20 < m < 10000

±1

NVT12000

20

12000

1

10000 < m < 12000

±2

20 < m < 10000

±1

NVT22000

20

22000

1

10000 < m < 20000

±2

Наименование характеристики

Значение

Диапазон уравновешивания тары весов

100 % Max

Диапазон температуры, °С:

от +10 до +40

Параметры электрического питания от сети переменного тока:

- напряжение, В

от 187 до 242

- частота, Гц

50+1

Параметры электрического питания от источника постоянного

тока: напряжение, В

от 9 до 20

Габаритные размеры (ширина/длина/высота) для модификаций весов, мм, не более:

NV

204 x 230 x 70

NVT

240 x 250 x 74

Масса весов, кг, не более

NV

1

NVT

1,5

Наименование

Обозначение

Количество

Весы

-

1 шт.

Адаптер питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МЦКЛ.0268.МП

1 экз.

Диапазон показаний температуры (шкала), °С⁽¹⁾

Диапазон измерений температуры, °С⁽¹⁾

Цена деления шкалы, °С

Пределы допускаемой абсолютной погрешности, °С

от -100 до +100

от -80 до +80

2

±2

от -40 до +40

от -30 до +30

1

±1

от -40 до +60

от -30 до +50

1

±1

от -50 до +50

от -40 до +40

1

±1

от -30 до +50

от -20 до +40

1

±1

от -30 до +100

от -10 до +80

1

±1

от -30 до +120

от -10 до +100

2

±2

от -30 до +170

от -10 до +150

5

±2

от -20 до +60

от -10 до +50

1

±1

от -20 до +80

от -10 до +70

1

±1

от 0 до +80

от +10 до +70

1

±1

от 0 до +100

от +10 до +90

1

±1

от 0 до +120

от +10 до +110

2

±2

от 0 до +150

от +20 до +130

2

±2

от 0 до +160

от +20 до +140

2

±2

от 0 до +200

от +20 до +180

2

±2

от 0 до +250

от + 30 до +220

5

±2,5

от 0 до +300

от + 30 до +270

5

±5

Диапазон показаний температуры (шкала), °С⁽¹⁾

Диапазон измерений

температуры, °С⁽¹⁾

Цена деления

шкалы, °С

Пределы допускаемой абсолютной погрешности, °С

от 0 до +350

от +50 до +300

5

±5

от 0 до +400

от +50 до +350

10

±5

от 0 до +500

от +50 до +450

10

±5

от 0 до +600

от +100 до +500

10

±10

от +50 до +300

от +80 до +270

5

±2,5

от +50 до +400

от +100 до +350

5

±5

от +100 до +500

от +150 до +450

10

±5

от +100 до +600

от +150 до +550

10

±5

Примечание:

⁽¹⁾ По специальному заказу термометры могут быть изготовлены с диапазонами показаний (измерений), которые отличаются от приведенных в таблице, но находятся внутри диапазона показаний от -100 до +600 °С. При этом, цена деления шкалы и пределы допускаемой абсолютной погрешности для такого промежуточного диапазона должны соответствовать пределам допускаемой абсолютной погрешности и цене деления шкалы для диапазонов показаний и измерений, наиболее близким к указанным в настоящей таблице.

Диапазон показаний температуры (шкала), °С

Диапазон измерений температуры, °С

Цена деления шкалы, °С

Пределы допускаемой абсолютной погрешности, °С

от +50 до +650

от +100 до +600

10

±10

от 0 до +120

от +10 до +110

2

±2

Диапазон показаний температуры (шкала), °С

Диапазон измерений температуры, °С

Цена деления шкалы, °С

Пределы допускаемой абсолютной погрешности, °С

от -40 до +40

от -30 до +30

1

±1

от -30 до +50

от -20 до +40

1

±1

от -20 до +60

от -10 до +50

1

±1

Наименование характеристики

Значение

Диаметр корпуса, мм

63; 80; 100

Диаметр монтажной части термобаллона, мм

10; 12; 13, 16

Длина монтажной части термобаллона, мм ⁽¹⁾

от 150 до 400

Длина монтажной части термобаллона термометров с капиллярной трубкой, мм

от 150 до 400

Длина капиллярной трубки, мм

от 200 до 15000

Степень защиты от влаги и пыли по ГОСТ 14254-2015

IP65

Средний срок службы, лет, не менее

12

Рабочие условия эксплуатации:

• - температура окружающей среды, °С:

• - относительная влажность при температуре +40 °С, %, не более

от -40 до +60

98

Наименование характеристики

Значение

Маркировка взрывозащиты⁽²⁾

II Gb c T*

Маркировка защиты от воспламенения горючей пыли⁽²⁾

III Db c Т*°С

Примечание:

• ⁽¹⁾ По специальному заказу допускается изготовление термометров с длиной монтажной части, превышающей приведенную в таблице.

• ⁽²⁾ По дополнительному запросу.

* Механическая часть изделия не содержит внутреннего источника тепла и, при правильной установке и эксплуатации, не вызывает повышение температуры. Температурный класс и значение максимальной температуры поверхности определяются температурой рабочей (технологической) среды.

Наименование характеристики

Значение

Диаметр корпуса, мм

63; 80; 100; 160

Диаметр монтажной части термобаллона, мм

8; 10; 12

Длина монтажной части термобаллона термометров с жестким щупом, мм⁽¹⁾

от 49 до 2500

Длина монтажной части термобаллона термометров с капиллярной трубкой, мм⁽¹⁾

от 49 до 2500

Диаметр капиллярной трубки, мм

2

Длина капиллярной трубки, мм

от 200 до 15000

Степень защиты от влаги и пыли по ГОСТ 14254-2015

IP65

Средний срок службы, лет, не менее

12

Рабочие условия эксплуатации:

• - температура окружающей среды, °С:

• - относительная влажность при температуре +40 °С, %, не более

от -40 до +60; от -60 до +60⁽²⁾

98

Маркировка взрывозащиты⁽³⁾

II Gb c T* 1Ex ia IIC T6,T5,T4 Gb X (с контактными группами)

Маркировка защиты от воспламенения горючей пыли⁽³⁾

III Db c Т*°С

Ex ia IIIC T95°C, Т135°С Db X (с контактными группами)

Примечания:

• ⁽¹⁾ По специальному заказу допускается изготовление термометров с длиной монтажной части, превышающей приведенную в таблице.

• ⁽²⁾ Для термометров специальных исполнений.

• ⁽³⁾ По дополнительному запросу.

* Механическая часть изделия не содержит внутреннего источника тепла и, при правильной установке и эксплуатации, не вызывает повышение температуры. Температурный класс и значение максимальной температуры поверхности определяются температурой рабочей (технологической) среды.

Наименование характеристики

Значение

Диаметр корпуса, мм

100; 160

Степень защиты от влаги и пыли по ГОСТ 14254-2015

IP65

Средний срок службы, лет, не менее

12

Рабочие условия эксплуатации:

• - температура окружающей среды, °С:

• - относительная влажность при температуре +40 °С, %, не более

от -40 до +60

98

Маркировка взрывозащиты⁽¹⁾

II Gb c T* 1Ex ia IIC T6,T5,T4 Gb X (с контактными группами)

Маркировка защиты от воспламенения горючей пыли⁽¹⁾

III Db c Т*°С Ex ia IIIC T95°C, Т135°С Db X (с контактными группами)

Примечание:

⁽¹⁾ По дополнительному запросу.

* Механическая часть изделия не содержит внутреннего источника тепла и, при правильной установке и эксплуатации, не вызывает повышение температуры. Температурный класс и значение максимальной температуры поверхности определяются температурой рабочей (технологической) среды.

Наименование характеристики

Значение

ТS

TF

Диаметр корпуса, мм

63; 80; 100; 160; 250

Диаметр монтажной части термобаллона, мм

6; 8; 10; 12; 13; 16

Длина монтажной части термобаллона термометров с жестким щупом, мм⁽¹⁾

от 49 до 2500

-

Длина монтажной части термобаллона термометров с капиллярной трубкой, мм⁽¹⁾

от 49 до 2500

от 49 до 2500

Диаметр капиллярной трубки, мм

2

2

Длина капиллярной трубки, мм

от 200 до 15000

Степень защиты от влаги и пыли по ГОСТ 14254-2015

IP65

Средний срок службы, лет. не менее

12

Рабочие условия эксплуатации:

• - температура окружающей среды, °С:

• - относительная влажность при температуре +40 °С, %, не более

от -40 до +60, от -60 до +60⁽²⁾

98

Маркировка взрывозащиты⁽³⁾

II Gb c T* 1Ex ia IIC T6,T5,T4 Gb X (с контактными группами)

Маркировка защиты от воспламенения горючей _пыли⁽³⁾

III Db c Т*°С

Ex ia IIIC T95°C, Т135°С Db X (с контактными группами)

Примечание:

Наименование характеристики

Значение

ТS

TF

• ⁽¹⁾ По специальному заказу допускается изготовление термометров с длиной монтажной части, превышающей приведенную в таблице.

• ⁽²⁾ Для термометров специальных исполнений.

• ⁽³⁾ По дополнительному запросу.

* Механическая часть изделия не содержит внутреннего источника тепла и, при правильной установке и эксплуатации, не вызывает повышение температуры. Температурный класс и значение максимальной температуры поверхности определяются температурой рабочей (технологической) среды.

Наименование характеристики

Значение

TFQS

TFQB

Размер корпуса, мм

96x96, 144x144

Диаметр монтажной части термобаллона, мм

8; 10; 12

Длина монтажной части термобаллона, мм⁽¹⁾

от 49 до 2500

Диаметр капиллярной трубки, мм

2

Длина капиллярной трубки, мм

от 200 до 15000

Степень защиты от влаги и пыли по ГОСТ 14254-2015

IP43

Средний срок службы, лет, не менее

12

Рабочие условия эксплуатации:

• - температура окружающей среды, °С:

• - относительная влажность при температуре +40 °С, %, не более

от -40 до +60

98

Примечание:

⁽¹⁾ По специальному заказу допускается изготовление термометров с длиной монтажной части, превышающей приведенную в таблице.

Наименование

Обозначение

Кол-во

Термометр

модель и исполнение в соответствии с заказом

1 шт.

Паспорт (на русском языке)

-

1 экз.

Инструкция по эксплуатации манометрических термометров типов TS... / TGel... / TF.. / TR... / TA» (на русском языке)⁽²⁾

-

1 экз.

Защитная гильза, монтажные приспособления, сигнализирующие устройства⁽¹⁾

-

-

Примечания:

• ⁽¹⁾ По дополнительному заказу.

• ⁽²⁾ По запросу (допускается поставка 1 экз. на партию термометров, отгружаемых в один адрес).

Наименование характеристики

Значение для модификации

JDZ9-3

JDZ9-6

JDZ9-10

JDZX9-3G

JDZX9-6G

JDZX9-10G

Номинальное напряжение первичной обмотки, кВ

от 3 до 3,3

от 5 до 6,9

от 10 до 11

от 3/л/з до 3,3л/3

от 5/л/З до 6,9/л/З

от 10/л/З до 11/^3

Номинальное напряжение основных вторичных обмоток, В

100

100/л/З

Номинальное напряжение дополнительной вторичной обмотки, В

-

100/3

Количество вторичных обмоток

1 или 2

2 или 3

Номинальные мощности обмоток трансформаторов при коэффициенте мощности созф=0,8, В-А

от 10 до 200

от 10 до 100

Классы точности основных вторичных обмоток поГОСТ 1983-2015:

• - для измерений

• - для защиты

0,2; 0,5; 1,0

0,2; 0,5; 1,0

ЗР

Классы точности дополнительной вторичной обмотки поГОСТ 1983-2015

-

ЗР

Номинальная частота переменного тока, Гц

50

Наименование характеристики

Значение для модификации

JDZX10-3C1; JDZXR-3C

JDZX10-6C1; JDZXR-6C

JDZX10-10C1; JDZXR-10C

Номинальное напряжение первичной обмотки, кВ

от З/л/З до 3,3/л/3

от 5/л/З до 6,9/л/З

от 10/л/З до 11/^3

Номинальное напряжение основных вторичных обмоток, В

100/л/З

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

Количество вторичных обмоток

1 или 2

Номинальные мощности обмоток трансформаторов при коэффициенте мощности созф=0,8, В-А

от 10 до 100

Классы точности основных вторичных обмоток по

ГОСТ 1983-2015:

- для измерений

0,2; 0,5; 1,0

- для защиты

ЗР

Классы точности дополнительной вторичной обмотки поГОСТ 1983-2015

ЗР

Номинальная частота переменного тока, Гц

50

Наименование характеристики

Значение

Номинальное напряжение первичной обмотки, кВ

10/л/З

Номинальное напряжение основных вторичных обмоток, В

100/л/З

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

Количество вторичных обмоток

2 или 3

Номинальные мощности обмоток трансформаторов при коэффициенте мощности созф=0,8, В-А

от 50 до 100

Классы точности основных вторичных обмоток по ГОСТ 1983-2015:

• - для измерений

• - для защиты

0,5; 1

ЗР

Классы точности дополнительной вторичной обмотки по ГОСТ 1983-2015

ЗР

Номинальная частота переменного тока, Гц

50

Наименование характеристики

Значение для модификации

JDZ9-3; JDZ9-6;

JDZ9-10; JDZX9-3G; JDZX9-6G; JDZX9-10G

JDZX10-3C1;

JDZX10-6C1;

JDZX10-10C1

JDZXR-3C;

JDZXR-6C;

JDZXR-10C

JDZX17-10R

Габаритные размеры (длинах ширинах высота), мм, не более

351x185x272,5

332x148x222

488x148x280

487,5x178x329

Масса, кг, не более

30

22

25

38

Рабочие условия измерений:

- температура окружающей среды, °C

от -25 до +40

Средняя наработка на отказ, ч

400000

Срок службы, лет

30

Наименование

Обозначение

Количество

Трансформатор напряжения

JDZX или JDZ

1 шт.

Паспорт

-

1 экз.

ТП01

ТР01

Датчик с трубной защитной арматурой

Вид взрывозащиты

0

без взрывозащиты

1

1Ex d IIC T6 Gb X

2

0Ex ia IIC T6 Ga X

Тип корпуса

F

Evolution (Exd, Al, IP68)

G

Evolution (Exd, Al, IP68, с окном для ЖКИ)

L

Алюминиевый корпус с откидной крышкой с защелкой (Exia/общепром, Al, IP55)

S

Алюминиевый корпус с откидной крышкой с креплением винтом (Exia/общепром, Al, IP65)

P

Алюминиевый корпус с крышкой на резьбе (Exia/общепром, Al, IP66)

N

Корпус из нержавеющей стали (Exia/общепром, 12Х18Н10Т, IP66)

T

Пластиковый корпус с крышкой на резьбе (Exia/общепром, полиамид, IP65)

X

спец. исполнение

Диаметр и материал арматуры (максимальная температура применения, °С)

C

12X18H10T    09  (+800)

L

10Х17Н13М2Т    08   (+900)

D

10Х17Н13М2Т 09 (+900)

N

10Х17Н13М2Т    010 (+900)

E

10Х17Н13М2Т 011 (+900)

P

10Х23Н18         08   (+1000)

F

10Х17Н13М2Т 012 (+900)

Q

10Х23Н18         010  (+1000)

I

12X18H10T    06  (+800)

S

ХН45Ю          08   (+1200)

J

12X18H10T    08  (+800)

T

ХН45Ю          010 (+1200)

K

12X18H10T    010 (+800)

X

Спец. исполнение

Длина “шейки”

0

0

4

160 мм

1

80 мм

5

200 мм

2

145 мм

6

300 мм

3

120 мм

X

спец. исполнение

Тип присоединения к процессу

A0

Без штуцера

А1

Без штуцера (с «шейкой»)

AA

резьба G1”

АВ

резьба G1/2”

АС

резьба G3/4”

АБ

резьба М20х1,5 (приваренный штуцер)

D1

резьба М20х1,5 (подвижный штуцер)

АБ

резьба 1/2” NPT (без «шейки»)

АF

Резьба М33х2

АG

резьба 1/2” NPT

AH

резьба 3/4” NPT

CC

фланец DN25PN40

CD

фланец DN40PN40

CE

фланец DN50PN40

Е1

резьба G1” (без «шейки»)

Е2

резьба G1/2” (без «шейки»)

Е3

резьба G3/4” (без «шейки»)

Е4

резьба М20х1,5 (без «шейки»)

Е5

резьба М33х2 (без «шейки»)

ХХ

спец. исполнение

Форма арматуры

1

прямая труба

3

труба с утонением

Х

спец.исполнение

для ТП01)

S

4-20 мА, 20-4 мА, (от -60 °С)

T

(4-20 мА, 20-4 мА) - Exia, (от -60 °С)

U

4-20 мА/HART, 20-4 мА/HART, v.7, (от -60 °С)

V

(4-20 мА/HART, 20-4 мА/HART, v.7) - Exia, (от -60 °С)

X

спец.исполнение

Тип, класс и схема чувствительного элемента для ТР01

A

1xPt100 1/3B сх.4 (от -100 до +350) °С

B

1xPt100 A сх.4 (от - 100 до+ 450) °С

C

1xPt100 В    сх.4 (от - 196 до +660) °С

D

1xPt100 1/3B сх.3 (от -100 до +350) °С

E

1xPt100 A сх.3 (от - 100 до+ 450) °С

F

1xPt100 В   сх.3 (от - 196 до +660) °С

G

1x100n 1/3B сх.4 (от -50 до +300) °С

H

1 x 100П A    сх.4 (от - 196 до+ 600) °С

K

1 x 100П В    сх.4 (от - 196 до +600) °С

L

1x100n 1/3B сх.3 (от -50 до +300) °С

M

1 x 100П A    сх.3 (от - 196 до+ 600) °С

N

1 x 100П В    сх.3 (от - 196 до +600) °С

X

спец.исполнение

Тип, класс и особенности чувствительного элемента для ТП01

A

К кл.1 1ЧЭ изолированный спай

от - 40 °С до +1000 °С

B

К кл. 1 2ЧЭ изолированный спай

C

К кл.2 1ЧЭ изолированный спай

от - 40 °С до +1200 °С

D

К кл.2 2ЧЭ изолированный спай

E

L кл.2 1ЧЭ изолированный спай

от - 40 °С до +600 °С

F

L кл.2 2ЧЭ изолированный спай

G

N кл. 1 1ЧЭ изолированный спай

от - 40 °С до +1000 °С

H

N кл. 1 2ЧЭ изолированный спай

I

N кл.2 1ЧЭ изолированный спай

от - 40 °С до +1200 °С

J

N кл.2 2ЧЭ изолированный спай

K

T кл. 1 1ЧЭ изолированный спай

от - 40 °С до +350 °С

L

T кл. 1 2ЧЭ изолированный спай

M

T кл.2 1ЧЭ изолированный спай

N

T кл.2 2ЧЭ изолированный спай

O

J кл. 1 1ЧЭ изолированный спай

от - 40 до +750 °С

P

J кл. 1 2ЧЭ изолированный спай

Q

J кл.2 1ЧЭ изолированный спай

R

J кл.2 2ЧЭ изолированный спай

X

спец.исполнение

Диаметр чувствительного элемента

А

3 мм

B

4,5 мм

C

6 мм

Х

спец.исполнение

ТП02

ТР02

Датчик для вкручивания в существующую термогильзу

Тип взрывозащиты

00

без взрывозащиты

01

1Ex d IIC T6 Gb X

02

0Ex ia IIC T6 Ga X

Тип корпуса А, В, С, D, Х

A

- Exd

B

- Exd (с окном для ЖКИ)

C

- общепромышленный

D

- общепромышленный (с окном для ЖКИ)

X

Спец. исполнение

М

атериал и диаметр кабельной вставки (максимальная температура применения)

D

SS316L 06 мм

800 °С - для ТП

660 °С - для ТР

для ТР

E

SS316L 03 мм

H

AISI 321 01,5 мм

для ТП типа K, L, T

I

AISI 321 03 мм

для ТР и ТП типа K, L, T

J

AISI 321 04,5 мм

K

AISI 321 06 мм

L

Inconel 600 01,5 мм

1000°С

для ТП типа K

G

Inconel 600 03 мм

M

Inconel 600 04,5 мм

1200 °С

F

Inconel 600 06 мм

N

Nicrobel 01,5 мм

1200 °С

для ТП типа N

P

Nicrobel 03 мм

Q

Nicrobel 04,5 мм

R

Nicrobel 06 мм

S

AISI 321 01,5; 3; 4,5; 6 мм

750 °С

для ТП типа J

X

Спец. исполнение

Тип присоединения к процессу, длина «шейки»

NA

1/2” NPT N (ниппель) -  77 мм

NB

1/2” NPT N (ниппель) - 117 мм

NC

1/2” NPT NU (ниппель-муфта) - 104 мм

ND

1/2” NPT NUN (ниппель-муфта-ниппель) - 156 мм

NE

М20х1,5 N (ниппель)    - 104 мм

NF

М20х1,5 NUN (ниппель-муфта-ниппель) - 156 мм

Длина погружной части, мм

09

80

16

400

23

2000

10

100

17

500

24

2500

11

12

120

160

18

19

630

800

• 25

• 26

3150

3550

13

200

20

1000

27

4000

14

250

21

1250

ХХ

спец. исполнение

15

320

22

1600

Тип преобразователя (выходной сигнал)

A

клеммная колодка

7

К кл.1 1ЧЭ изолированный спай

от - 40 °С до +1000°С

8

К кл. 1 2ЧЭ изолированный спай

9

К кл.1 1ЧЭ неизолированный спай

0

К кл. 1 2ЧЭ неизолированный спай

К1

К кл.2 1ЧЭ изолированный спай

от - 40 °С до +1200 °С

К2

К кл.2 2ЧЭ изолированный спай

К3

К кл.2 1ЧЭ неизолированный спай

К4

К кл.2 2ЧЭ неизолированный спай

L1

L кл.2 1ЧЭ изолированный спай

от - 40 °С до +600 °С

L2

L кл.2 2ЧЭ изолированный спай

L3

L кл.2 1ЧЭ неизолированный спай

L4

L кл.2 2ЧЭ неизолированный спай

N1

N кл.1 1ЧЭ изолированный спай

от - 40 °С до +1000°С

N2

N кл. 1 2ЧЭ изолированный спай

N3

N кл.1 1ЧЭ неизолированный спай

N4

N кл. 1 2ЧЭ неизолированный спай

N5

N кл.2 1ЧЭ изолированный спай

от - 40 °С до +1200 °С

N6

N кл.2 2ЧЭ изолированный спай

N7

N кл.2 1ЧЭ неизолированный спай

N8

N кл.2 2ЧЭ неизолированный спай

Т1

T кл. 1 1ЧЭ изолированный спай

Т2

T кл. 1 2ЧЭ изолированный спай

Т3

T кл. 1 1ЧЭ неизолированный спай

Т4

T кл. 1 2ЧЭ неизолированный спай

Т5

T кл.2 1ЧЭ изолированный спай

Т6

T кл.2 2ЧЭ изолированный спай

Т7

T кл.2 1ЧЭ неизолированный спай

Т8

T кл.2 2ЧЭ неизолированный спай

ТП03

ТР03

Датчик с трубной термогильзой

Тип взрывозащиты

00

без взрывозащиты

01

1Ex d IIC T6 Gb X

02

0Ex ia IIC T6 Ga X

Тип корпуса А, В, С, D, Х - см схему 2

Материал и конструкция (максимальная температура применения, °С)

H

10X17H13M2T        1/4”sch 80 (13,02x3,03)         (900 °С)

I

15X25T               1/2”sch 40 (21,34x2,77)        (1100 °с)

J, Q

10X17H13M2T        1/2”sch 80 (21,34x2,77)         (900 °с)

K

10X23H18            3/4”sch 40 (26,67x2,87)        (1000 °с)

L

15X25T               3/4”sch 40 (26,67x2,87)        (1100 °с)

M

10X17H13M2T       3/4”sch 80 (26,67x3,91)         (900 °с)

N, P

10X17H13M2T       0 20x2,5                   (900 °с)

Длина “шейки”

0

0

5

148 - NUN (ниппель-муфта-ниппель)

4

109 - N (ниппель)

6

104 - NU (ниппель-муфта)

Тип присоединения к процессу

FA

Резьба 1/2” NPT

FM

Фланец 1”600lbs

FU

Фланец 1”600lbs

FB

Резьба 3/4” NPT

FN

Фланец 1” 1/2 150lbs

FV

Фланец 1” 1/2 150lbs

FC

Резьба 1” NPT

FO

Фланец 1” 1/2 300lbs

FW

Фланец 1” 1/2 300lbs

FD

Резьба M27x2

FP

Фланец 1” 1/2 600lbs

FX

Фланец 1” 1/2 600lbs

FI

Резьба 3/4” NPT

FQ

Фланец 2”300lbs

FY

Фланец 2”300lbs

FJ

Резьба 1” NPT

FR

Фланец 2”600lbs

FZ

Фланец 2”600lbs

FK

Фланец 1”150lbs

FS

Фланец 1”150lbs

F1

Фитинг 1/2” NPT

F

Фланец 1”300lbs

FT

Фланец 1”300lbs

ХХ

Спец. заказ

Длина погружной части, мм

11

120

16

400

21

1250

12

160

17

500

22

1600

13

200

18

630

23

2000

14

250

19

800

ХХ

Спец заказ

15

320

20

1000

Тип преобразователя - А, С, D, E, F, G, H, I, J, K, X - см. схему 2

Тип, класс и схема чувствительного элемента для ТР:

1, 2, 3, 4, 5, 6, 1C, 2C, 1E, 2E, 1G, 2G ,1I, 2I, 1K, 2K, 1M, 2M, 1O, 2O, 1P, 2P - см. схему 2

НсХ, класс и особенности чувствительного элемента для ТП: 7, 8, 9, 0, K1, K2, K3, K4, L1, L2, L3, L4, N1, N2, N3, N4, N5, N6, N7, N8, T1, T2, T3, T4, T5, T6, T7, T8, J1, J2, J3, J4, J5, J6, J7, J8 - см. схему 2

Диаметр чувствительного элемента: 3; 4,5; 6; X - см. схему 2

ТП04

Датчик с трубной защитной арматурой с керамическим чехлом

Вид взрывозащиты

00

без взрывозащиты

01

1Ex d IIC T6 Gb X

02

0Ex ia IIC T6 Ga X

Тип корпуса А, С, Х - см схему 2

Диаметр и материал арматуры

А

Защитной арматуры - 15Х25Т, погружной части - корунд; D/d - 14/8

В

Защитной арматуры - 15Х25Т, погружной части - корунд; D/d - 30/20

С

Защитной арматуры - 15Х25Т , погружной части - корунд; D/d - 25/15

D

Защитной арматуры - 15Х25Т, погружной части - корунд; D/d - 16/10

E

Защитной арматуры - ХН45Ю, погружной части - корунд; D/d - 30/20

F

Защитной арматуры - ХН45Ю, погружной части - карбид кремния; D/d - 32/25

X

спец. исполнение

Тип присоединения к процессу

А0

Без штуцера

С0

Фланцевое исполнение

ХХ

спец. исполнение

Длина монтажной части (погружной части) L(l), мм

А

320 (250)

E

1250 (400)

B

500 (400)

F

1600 (400)

C

800 (400)

G

2000 (400)

D

1000 (400)

X

Спец. исполнение

Тип преобразователя (выходной сигнал)

А

Клеммная колодка

С

4-20 мА, 20-4 мА

D

(4-20 мА, 20-4 мА)/ Exia

E

4-20 мА, 20-4 мА/ HART

F

(4-20 мА, 20-4 мА/HART)/ Exia

X

Спец. исполнение

НСХ, класс и особенности чувствительного элемента

R1

R кл. 1 изолиров. спай

от 0 до +1600 °С

R2

R кл.2 изолиров. спай

S1

S кл. 1 изолиров. спай

от 0 до +1600 °С

S2

S кл.2 изолиров. спай

B2

B кл.2 изолиров. спай

от +600 до +1600 °С

B3

B кл.3 изолиров. спай

Диаметр термоэлектродов, мм

1

0,5-0,5

2

0,5-0,4

ТП05

ТР05

Датчик без термогильзы с прямым контактом со средой

Тип взрывозащиты

00

без взрывозащиты

01

1Ex d IIC T6 Gb X

02

0Ex ia IIC T6 Ga X

Тип корпуса А, В, С, D, Х - см. схему 2

Материал и диаметр кабельной вставки (максимальная температура применения, °С)

D

SS316L       0 6мм

800 °С - для ТП

660 °С - для ТР

для ТР

E

SS316L       0 3 мм

H

AISI 321       0 1,5 мм

для ТП типа K, L, T

I

AISI 321       0 3мм

для ТР и ТП типа K, L, T

J

AISI 321       0 4,5 мм

K

AISI 321       0 6 мм

L

Inconel 600     0 1,5 мм

1000°С

для ТП типа K

G

Inconel 600     0 3 мм

M

Inconel 600     0 4,5 мм

1200 °С

F

Inconel 600     0 6 мм

N

Nicrobel        0 1,5 мм

1200 °С

для ТП типа N

P

Nicrobel        0 3 мм

Q

Nicrobel        0 4,5 мм

R

Nicrobel       0 6 мм

S

AISI 321        0 1,5; 3; 4,5; 6 мм

750 °С

для ТП типа J

X

Спец. исполнение

Тип присоединения к процессу

A0

Без штуцера

SA

Фитинг-sping 551/2” NPT

АЕ

Резьба 1/2” NPT

SB

Фитинг-sping 1051/2” NPT

AF

Резьба 3/4” NPT

SD

Фитинг-sping 1203/4” NPT

BD

Фитинг 1/2” NPT

ХХ

Спец. исполнение

BE

Фитинг 3/4” NPT

Длина погружной части, мм

12

160

16

400

20

1000

13

200

17

500

21

1250

14

250

18

630

22

1600

15

320

19

800

ХХ

Спец. исполнение

Тип преобразователя - А, С, D, E, F, G, H, I, J, K, X - см. схему 2

Тип, класс и схема чувствительного элемента для ТР: 1,2,3,4,5,6,1C,2C,1E,2E,1G,2G,1I,2I,1K,2K,1M,2M,1O,2O,1P,2P   -

см. схему 2

НСХ, класс и особенности чувствительного элемента для ТП: 7,8,9,0,K1,K2,K3,K4,L1,L2,L3,L4,N1,N2,N3,N4,N5,N6,N7, N8,T1,T2,T3,T4,T5,T6,T7,T8,J1,J2,J3,J4,J5,J6,J7,J8 - см. схему 2

Диаметр чувствительного элемента: 3; 4,5; 6; X-см. схему 2

ТП06

ТР06

Датчик с цельноточеной термогильзой

Тип взрывозащиты

00

без взрывозащиты

01

1Ex d IIC T6 Gb X

02

0Ex ia IIC T6 Ga X

Тип корпуса А, В, С, D, Х - см. схему 2

Материал защитной гильзы (максимальная температура применения, °C)

А

03Х17Н14М3        (750 °C)

В

10Х17Н13М2Т       (900 °с)

C

12Х18Н10Т          (800 °с)

Х

спец. исполнение

Длина “шейки”

4

109-N (ниппель)

5

148-NUN (ниппель-муфта-ниппель)

7

69-N (ниппель)

X

спец. исполнение

Тип присоединения к процессу

FB

Резьбая гильза 3/4” NPT

FO

Фланцевая гильза 1”1/2 300lbs

FC

Резьбая гильза 1” NPT

FP

Фланцевая гильза 1”1/2 600lbs

FK

Фланцевая гильза 1”150lbs

FQ

Фланцевая гильза 2”300lbs

FL

Фланцевая гильза 1”300lbs

FR

Фланцевая гильза 2”600lbs

FM

Фланцевая гильза 1”600lbs

ХХ

спец. исполнение

F

N

Фланцевая гильза 1”1/2 150lbs

Размеры защитной гильзы, мм

N

70, 30, 7, 20, 14

F

75, 35, 7, 24, 14

G

100, 35, 8, 25, 18

Х

спец.исполнение

Длина погружной части, мм

09

80

13

200

10

100

14

250

11

120

15

320

12

160

16

400

ХХ спец.исполнение

Тип преобразователя - A,C,D,E,F,G,H,I,J,K,X - см. схему 2

Тип, класс и схема чувствительного элемента для ТР: 1, 2, 3, 4, 5, 6, 1C, 2C, 1E, 2E, 1G, 2G, 1I,2I,1K, 2K, 1M, 2M, 1O, 2O, 1P, 2P - см. схему 2

НСХ, класс и особенности чувствительного элемента для ТП: 7,8,9,0,K1,K2,K3,K4,L1,L2,L3,L4,N1,N2,

N3,N4,N5,N6,N7,N8,T1,T2,T3,T4,T5,T6,T7,T8,J1,J2,J3,J4,J5,J6,J7,J8 -см. схему 2

Диаметр ЧЭ: 3; 4,5; 6; X - см. схему 2

Идентификационные данные

Значение

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

по номеру версии

Класс допуска

Диапазон измерений температуры, °С

Допуск по

ГОСТ 6651-2009, °С

Для датчиков с НСХ «Pt100» (а = 0,00385 °С^-1), «50П» и «100П» (а = 0,00391 °С^-1)

АА

А

В

1/3 B

от -50 до +250 от -100 до +450 от -196 до +660 от -50 до +250

±(0,1+0,0017-|t|) ±(0,15+0,002-|t|) ±(0,3+0,005-|t|) ±(0,1+0,0017-|t|)

Для датчиков с НСХ «50М», «100М» (а = 0,00428 °С^-1)

А

В

от -50 до +120 от -50 до +200

±(0,15+0,002-|t|)

±(0,3+0,005-|t|)

Примечания:

• 1. |t| - абсолютное значение температуры, °С.

• 2. По заказу допускается изготовление датчиков с другими диапазонами измерений, входящими в указанные в таблице 8. При этом минимальная разность верхнего и нижнего предела диапазона измерений - не менее 50 °С.

Класс допуска

Диапазон измерений температуры, °С

Пределы допускаемых отклонений ТЭДС от НСХ по ГОСТ 6616-94, °С

Для датчиков с НСХ типа «К»

1

от -40 до +375 включ.

±1,5

св. +375 до +1000

±0,004-|t|

2

от -40 до +333 включ.

±2,5

св. +333 до +1200

±0,0075-|t|

Для датчиков с НСХ типа «L»

2

от -40 до +300 включ.

±2,5

св. +300 до +800

±0,0075-|t|

Для датчиков с НСХ типа «N»

1

от -40 до +375 включ.

±1,5

св. +375 до +1000

±0,004-|t|

2

от -40 до +333 включ.

±2,5

св. +333 до +1200

±0,0075-|t|

Для датчиков с НСХ типа «Т»

1

от -40 до +125 включ.

±0,5

св. +125 до +350

±0,004-|t|

2

от -40 до +133 включ.

±1,0

св. +133 до +350

±0,0075-|t|

Для датчиков с НСХ типа «J»

1

от -40 до +375 включ.

±1,5

св. +375 до +750

±0,004-|t|

2

от 0 до +333 включ.

±2,5

св. +333 до +750

±0,0075-|t|

Для датчиков с НСХ типа «S, R»

1

от 0 до +1100 включ.

±1,0

св. +1100 до +1600

± (1,0+0,003-(t-1100))

2

от 0 до +600 включ.

±1,5

св. +600 до +1600

±0,0025-|t|

Для датчиков с НСХ типа «B»

2

от +600 до +1600

±0,0025-|t|

3

от +600 до +800 включ.

±4,0

св. +800 до +1600 включ.

±0,005-|t|

Примечания:

• 1. |t| - абсолютное значение температуры, °С.

• 2. По заказу допускается изготовление датчиков с другими диапазонами измерений, входящими в указанные в таблице 9. При этом минимальная разность верхнего и нижнего предела диапазона измерений - не менее 100 °С.

Серия

Тип

НСХ

Диапазон выходного сигнала, мА

Диапазон измерений температуры, °С⁽²⁾⁽³⁾

Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)⁽¹⁾

ТР

100П, Pt100, 50П

от 4 до 20,

от 20 до 4

от -196 до +660

±0,15; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0

100М

50М

от -50 до +200

±0,15; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0

ТП

К

от -40 до +1200

±0,25; ±0,5; ±0,6; ±1,0

L

от -40 до +800

±0,25; ±0,5; ±0,6; ±1,0

N

от -40 до +1200

±0,25; ±0,5; ±0,6; ±1,0

J

от -40 до +750

±0,5; ±1,0; ±1,5

T

от -40 до +350

±0,5; ±1,0; ±1,5

Примечания:

• ⁽¹⁾ Указаны возможные значения допускаемой основной приведенной погрешности, конкретные значения, в зависимости от конструктивной модификации, указываются в паспорте на датчики температуры.

• ⁽²⁾ Указаны предельные значения диапазона измерений. Фактический диапазон указывается в паспорте на датчики температуры.

• ⁽³⁾ Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 50 °С для датчиков серии ТР и не менее 100 °С для датчиков серии ТП.

Серия

Тип

НСХ

Диапазон выходного сигнала

Диапазон измерений температуры, °С⁽²⁾⁽⁴⁾

Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)⁽¹⁾

ТР

Pt100

100П

50П

от 4 до 20 мА

/HART

от -196 до +660

±0,1⁽⁵⁾; ±0,15; ±0,25; ±0,5; ±1,0

100М

50М

от -50 до +200

±0,15; ±0,25; ±0,5; ±1,0

ТП

К

от -40 до +1200

±0,25; ±0,4; ±1,0

N

от -40 до +1200

±0,25; ±0,4; ±1,0

J

от -40 до +750

±0,25; ±0,4; ±1,0; ±1,5

L

от -40 до +800

±0,25; ±0,4; ±1,0

T

от -40 до +350

±0,25; ±0,4; ±1,0; ±1,5

S, R ⁽³⁾

от 0 до +1600

±0,25; ±0,4; ±0,5; ±1,0; ±1,5; ±2,5

B (³)

от +600 до +1600

±0,5; ±1,0; ±1,5; ±2,5; ±5

Примечания:

• ⁽¹⁾ Указаны возможные значения допускаемой основной приведенной погрешности, конкретные значения, в зависимости от конструктивной модификации, указываются в паспорте на датчики температуры.

• ⁽²⁾ Указаны предельные значения диапазона измерений. Фактический диапазон указывается в паспорте на датчики температуры.

• ⁽³⁾ Только для ТП04.

• ⁽⁴⁾ Разность верхнего и нижнего пределов диапазона измерений должна быть не менее   50 °С

для датчиков серии ТР и не менее 100 °С для датчиков серии ТП.

• ⁽⁵⁾ Изготавливается по спец.заказу для Pt100 в диапазоне от -40 до +100 °С

Серия

Тип

НСХ

Тип выходного сигнала

Диапазон измерений температуры, °С⁽²⁾⁽³⁾

Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)⁽¹⁾

ТР

Pt100

Стандарт Profibus (PA)

от -196 до +660

±0,25; ±0,5; ±1,0

ТП

К

от -40 до +1200

±0,25; ±0,5; ±1,0

N

от -40 до +1200

±0,25; ±0,5; ±1,0

Примечания:

• ⁽¹⁾ Указаны возможные значения предела допускаемой основной погрешности, конкретный диапазон, в зависимости от конструктивной модификации, указывается в паспорте на датчики температуры.

• ⁽²⁾ Указаны предельные значения диапазона измерений. Фактический диапазон температуры указывается в паспорте на датчики.

• ⁽³⁾ Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 50 °С для датчиков серии ТР и не менее 100 °С для датчиков серии ТП.

Тип преобразователя

Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры от +15 до +25 °С включ. на каждые 10 °C, °С

Преобразователь в сигнал постоянного тока с НСХ ЧЭ:

• - Pt100, 100П, 50П, 100М, 50М

• - К, L, N, J, T

±0,5

±2

Преобразователь в токовый сигнал/HART с НСХ ЧЭ:

• - Pt100, 100П, 50П, 100М, 50М

• - К, N, J, L, T, R, S, B

и- н-

Преобразователь в цифровой сигнал Profibus (РА) с НСХ ЧЭ:

- Pt100

- К, N

±0,08

±0,1

Наименование характеристики

Значение

Время термической реакции Т0,63 в зависимости от диаметра оболочки измерительного элемента, с, не более

• - для датчиков серии ТП04

• - для остальных датчиков

300

88

Электрическое сопротивление изоляции (при температуре от +15 до +35 °C и относительной влажности от 30 % до 80 %), МОм:

• - для проволочных исполнений

• - для кабельных исполнений

100

500

Напряжение питания для датчиков с ИП постоянного тока, В:

• - для общепромышленного исполнения

• - для взрывозащищенного исполнения

от 9 до 36

от 9 до 24

Габаритные размеры (в зависимости от исполнения), мм:

• - диаметр оболочки измерительного элемента

• - длина монтажной части:

• - для датчиков с арматурой

• - для датчиков без арматуры

от 1,5 до 8

от 60 до 4000 от 60 до 100 000

Масса (в зависимости от исполнения датчика), кг, не более

9,5

Вид взрывозащиты датчиков

«Взрывонепроницаемая оболочка» или «Искробезопасная электрическая цепь»

Маркировка взрывозащиты

0Ех ia IIC Т6 Ga Х

1Ех d IIC Т6 Gb Х

Степень защиты от пыли и воды

IP54, IP55, IP65, IP66, IP67, IP68 (в зависимости от исполнения корпуса)

НСХ

Диапазон измерений температуры, °С⁽¹⁾

Срок службы⁽²⁾

Средняя наработка на отказ, ч

50П, 100П, Pt100

от -196 до +660

4 года

40300

от -50 до +250

10 лет

98800

50М, 100М

от -50 до +200

10 лет

98800

N

от -40 до +800 включ.

10 лет

98800

св. +800 до +1200

4 года

44000

K

от -40 до +600 включ.

10 лет

98800

св. +600 до +1200

4 года

44000

L

от -40 до +800

10 лет

98800

J

от -40 до +750

4 года

44000

T

от -40 до +350

10 лет

98800

S, R

от 0 до +1600

2 года

8000

B

от +600 до +1600

2 года

8000

Примечания:

• ⁽¹⁾ Указаны предельные значения диапазона измерений. Фактический диапазон указывается в паспорте на датчики температуры.

• ⁽²⁾ Указан срок службы в средах, не разрушающих материал защитной арматуры,      материал

защитной оболочки ЧЭ.

Наименование

Обозначение

Количество

Датчик

исполнение в соответствии с заказом

1 шт.

Паспорт

2.822.109 ПС

1 экз.

Руководство по эксплуатации

2.822.109 РЭ

1 экз. на 10 шт. при поставке в 1 адрес
