№1967 от 22.08.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 109743
О переоформлении свидетельства об утверждении типа № 61810 "Вибропреобразователи пьезоэлектрические однокомплектные со встроенным усилителем заряда МВ-45Э"
Приказы по основной деятельности по агентству Вн. Приказ № 1967 от 22.08.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
22 августа 2019 г.
1967
Москва
О переоформлении свидетельства об утверждении типа № 61810 «Вибропреобразователи пьезоэлектрические однокомплектные со встроенным усилителем заряда МВ-45Э»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Вибро-прибор» от 7 июня 2019 г. № 145 приказываю:
-
1. Переоформить свидетельство об утверждении типа № 61810 «Вибропреобразователи пьезоэлектрические однокомплектные со встроенным усилителем заряда МВ-45Э», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63496-16, в связи с реорганизацией изготовителя с ЗАО «Вибро-прибор», г. Санкт-Петербург на АО «Вибро-прибор» г. Санкт-Петербург.
-
2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 00E1036EE32711EB80E9EO071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08,11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1967
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибропреобразователи пьезоэлектрические однокомпонентные со встроенным усилителем заряда МВ-45Э
Назначение средства измеренийВибропреобразователи пьезоэлектрические однокомпонентные со встроенным усилителем заряда МВ-45Э (далее — МВ-45Э) предназначены для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта.
Описание средства измеренийМВ-45Э осуществляет за счет прямого пьезоэлектрического эффекта преобразование воздействующих на него механических колебаний контролируемого объекта в электрический сигнал, передаваемый по линии передачи. Выходным параметром МВ-45Э является напряжение переменного тока, прямо пропорциональное виброускорению в направлении
измерительной оси. Электрическая цепь вибропреобразователя изолирована от его корпуса.
Конструкция МВ-45Э представляет собой стальной корпус с размещенным в нем пьезоэлектрическим преобразователем. Усилитель заряда встроенный в соединительный разъём соединён с пьезоэлектрическим преобразователем жгутом. Жгут МВ-45Э, выполненный в зависимости от исполнения из антивибрационного двух или трехжильного экранированного теплостойкого кабеля типа АВКТМ, защищен нержавеющим металлорукавом, и неразъёмно соединён с корпусом вибропреобразователя и корпусом соединительного разъёма. Место соединения жгута и вибропреобразователя закрыто крышкой, приваренной к корпусу вибропреобразователя. Место соединения жгута и соединительного разъёма опломбировано.
МВ-45Э выпускается:
-
— в 5 модификациях отличающихся значением коэффициента преобразования;
-
— в 2 вариантах: прямой вариант, угловой вариант;
-
— в различных исполнениях отличающихся наличием встроенного в корпус индикатора температуры МВ-45ЭТ и типом соединительного разъема.
Степень защиты корпуса вибропреобразователя и оболочки присоединенного кабеля от проникновения воды - IP67 по ГОСТ 14254—96.
Внешний вид МВ-45Э и место пломбирования приведены на рисунках 1,2.

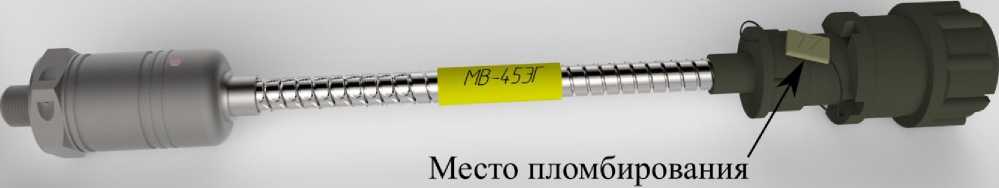

Рисунок 1. Внешний вид МВ-45Э. Прямой вариант исполнения

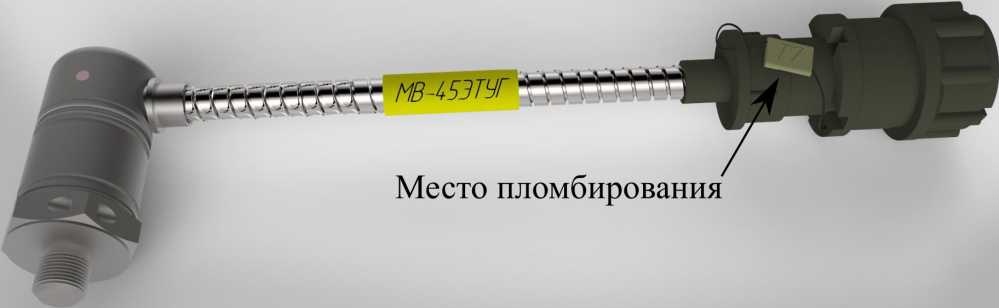

Рисунок 2. Внешний вид МВ-45Э. Угловой вариант исполнения
Знак поверки наносится в разделе «ПОВЕРКА» паспорта.
Метрологические и технические характеристикиТаблица 1 Метрологические и технические характеристики
|
Наименование параметра |
Значение |
|
Номинальное значение коэффициента преобразования, мВ/(м^с-2): | |
|
МВ-45Э - 2 |
2,0 |
|
МВ-45Э - 5 |
5,0 |
|
МВ-45Э -10 |
10,0 |
|
МВ-45Э -25 |
25,0 |
|
МВ-45Э -50 |
50,0 |
|
Пределы допускаемых относительных отклонений действительных значений коэффициентов преобразования от номинальных значений на базовой частоте, % |
± 5,0 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
|
Диапазон амплитуд преобразуемого виброускорений, м/с2: | |
|
для МВ-45Э-2 |
от 0,1 до 4000,0 |
|
для МВ-45Э-5 |
от 0,04 до 1600,0 |
|
для МВ-45Э-10 |
от 0,02 до 800,0 |
|
для МВ-45Э-25 |
от 0,02 до 320,0 |
|
для МВ-45Э-50 |
от 0,02 до 160,0 |
|
Нелинейность амплитудной характеристики в диапазоне амплитуд преобразуемых виброускорений, %, не более |
3,0 |
|
Рабочий диапазон частот, Гц |
от 2,0 до 10000,0 |
|
Неравномерность амплитудно-частотной характеристики в диапазоне частот преобразуемых виброускорений, %, не более: | |
|
от 10,0 Гц до 5000,0 Гц, |
5,0 |
|
от 2,0 Гц до 10000,0 Гц, |
10,0 |
|
Частота установочного резонанса, кГц, не менее |
30,0 |
|
Частота поперечного резонанса, кГц, не менее |
15,0 |
Продолжение таблицы 1
|
Пределы допустимого относительного отклонения действительного значения коэффициента преобразования вибропреобразователя, вызванного изменением температуры окружающей среды пьезоэлектрического преобразователя в диапазоне температур, %: от 20,0 °С до минус 60,0 °С от 20,0 °С до 150,0 °С от 20,0 °С до 250,0 °С |
ООО о" о" о" +1 +1 +1 |
|
Пределы допустимого относительного отклонения действительного значения коэффициента преобразования вибропреобразователя, вызванного изменением температуры окружающей среды усилителя заряда встроенного в соединительный разъём в диапазоне температур, %: от 20,0 °С до минус 60,0 °С от 20,0 °С до 125,0 °С |
± 5,0 ± 5,0 |
|
Пределы основной относительной погрешности в рабочих диапазонах частот и амплитуд |
± 10,0 |
|
Выходное сопротивление канала измерения виброускорения , Ом |
от 30,0 до 50,0 |
|
Время установления рабочего режима, с, не более |
30,0 |
|
Приведённое среднее квадратическое значение шума канала измерения виброускорения в полосе частот от 2,0 Гц до 22400,0 Гц, м - с-2, не более |
0,01 |
|
Время непрерывной работы с момента включения: при установке на объекте, ч, не менее при работе в наземном комплексе, ч, не менее |
30,0 1000,0 |
|
Электрическое сопротивление изоляции, МОм, не менее: в нормальных условиях в условиях пониженной температуры в условиях повышенной влажности |
10,0 1,0 1,0 |
|
Напряжение питания постоянного тока, В |
от 22,0 до 26,0 |
|
Диапазон рабочих токов потребления от генератора тока, мА: по каналу измерения виброускорения |
от 2,0 до 10,0 |
|
Уровень напряжения постоянного тока на выходе усилителя, В |
от 11,0 до 14,0 |
|
Коэффициент влияния деформации основания при основном креплении, м^с-2/(мкм^м-1), не более |
0,01 |
|
Коэффициент влияния магнитного поля, м^с-2/(А^м-1), не более |
2-10-3 |
|
Потребляема мощность, Вт, не более |
0,5 |
|
Средняя наработка на отказ, ч, не менее |
20000,0 |
|
Время непрерывной работы, ч, не менее |
30,0 |
|
Срок службы назначенный, лет, не менее |
12,0 |
Продолжение таблицы 1
|
Масса МВ-45Э без жгута, кг, не более |
0,07 |
|
Габаритные размеры МВ-45Э без жгута: | |
|
диаметр, мм |
19,0 |
|
длина (в зависимости от исполнения), мм | |
|
МВ-45Э-2 |
48,0 |
|
МВ-45Э-5(10, 25, 50) |
52,0 |
|
МВ-45ЭУ-2 |
50,0 |
|
МВ-45ЭУ-5(10, 25, 50) |
54,0 |
|
Рабочие условия эксплуатации: | |
|
диапазон температур окружающего воздуха, °С | |
|
МВ-45Э |
от - 60,0 до + 250,0 |
|
МВ-45ЭТ |
от - 60,0 до + 150,0 |
|
усилителя заряда встроенного в соединительный разъем |
от - 60,0 до + 125,0 |
|
относительная влажность воздуха при температуре 35,0°С.% |
до 98,0 |
Знак утверждения типа наносится на титульные листы РЭ и ПС типографским способом.
Комплектность средства измеренийТаблица 2 Комплект поставки
|
Наименование |
Количество |
Примечание |
|
Вибропреобразователь пьезоэлектрический однокомпонентный со встроенным усилителем заряда МВ-45Э |
1 | |
|
Заглушка |
1 | |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 |
поставляется на партию от 10 вибропреобразователей или по дополнительной заявке потребителя. |
|
Методика первичной поверки «Вибропреобразователи типа МВ. Методика первичной поверки» МП 2520-061—2014 |
поставляется по дополнительной заявке потребителя. |
Поверка осуществляется
-
— первичная по документу МП 2520-061—2014 «Вибропреобразователи типа МВ. Методика первичной поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева»
30 сентября 2015 г.
-
— периодическая по ГОСТ Р 8.669—2009. «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки»
Основные средства поверки:
-
— вторичный эталон единицы длины, скорости и ускорения при колебательном движении твердого тела. Поверочная виброустановка. Диапазон частот от 0,6 Гц до 10000,0 Гц. Диапазон виброускорений от 0,015 м/с2 до 1000,0 м/с2. Не более ± 2,0 % в фиксированных точках частотного диапазона от 2,0 Гц до 80,0 Гц и амплитудного диапазона от 0,02 м/с2 до 5,0 м/с2.
-
— эталон второго разряда. Поверочная виброустановка 4805/4811, Диапазон частот от 10,0 Гц до 10000,0 Гц. Диапазон воспроизводимых значений амплитуд от 4,0 м/с2 до 200,0 м/с2.
-
— эталон второго разряда. Поверочная виброустановка 4802/4817, диапазон частот от 10,0 Гц до 10000,0 Гц. Диапазон виброускорений от 1,0 м/с2 до 500,0 м/с2
— установка для определения относительного коэффициента поперечной чувствительности 922.14.23, ускорение 7,4 g (72,6 м/с2) с частотой 12,5 Гц. Пределы относительной погрешности измерений поперечной чувствительности вибропреобразователей ± 5,0 %.
— эталон второго разряда. Поверочная виброустановка 4802/4813 с резонатором. Диапазон воспроизводимых виброускорений от 1,0 м/с2 до 10000,0 м/с2.
— эталон второго разряда. Система для измерения установочных резонансов вибропреобразователей. Диапазон частот измерений установочных резонансов от 10,0 кГц до 100,0 кГц.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к вибропреобразователям пьезоэлектрическим однокомпонентным со встроенным усилителем заряда МВ-45Э
ГОСТ 30296—95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
ГОСТ Р 8.800—2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц
ГОСТ Р 8.669—2009 Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки
Технические условия ЖЯИУ.433642.014 ТУ
ИзготовительАкционерное общество «Вибро-прибор» (АО «Вибро-прибор»)
ИНН 7801090626
Адрес: 196128, г. Санкт Петербург, Варшавская ул. д.5А, корп.3
Тел.: (812) 369-00-90, факс: (812) 369-00-90
Е-mail: general@vpribordat.ru
Испытательный центрГЦИ СИ «ВНИИМ им. Д.И. Менделеева»
Адрес: г. Санкт- Петербург, Московский пр., д.19
Тел.: (812) 251-76-01,факс: (812) 713-01-14
Е-mail: info@vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
