Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 525025
ПРИКАЗ_Об утверждении типов средств измерений (15)
Приказы по основной деятельности по агентству Вн. Приказ № 357 от 09.02.2024

2024 год
месяц February

8330 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

09 февраля 2024 г.

357

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию

и метрологии

__февраля___2024 Г. № ___

от « __ » Сведения об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовитель

Правооблада

тель

Код иден-тифи-кации производства

Методика

поверки

Интервал между поверками

Заявитель

Юридическое

лицо, проводившее испытания

Дата утверждения акта

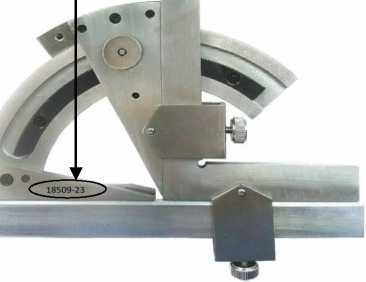

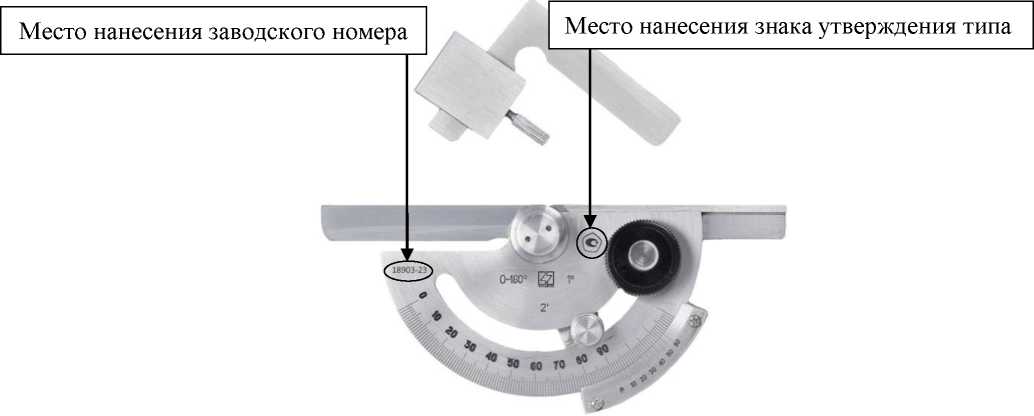

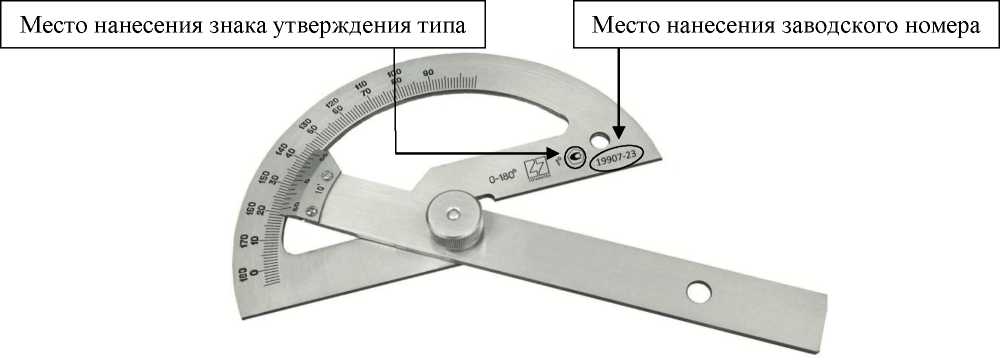

Угломеры с нониусом

Обозначение отсутствует

91291-24

мод. 1-2 зав. № 18903-23, мод. 2-2 зав. № 18509-23, мод. 3-5 зав. № 14072-23, мод. 4-10 зав.№19907-23

Guilin Measuring & Cutting Tool Co. Ltd., КНР

ОС

МП 5.20235-2023

1 год

Общество с ограниченной ответственностью "ЗИТОМ" (ООО "ЗИ-ТОМ"),

г. Москва

ФБУ "Омский ЦСМ", г. Омск

15.04.2023

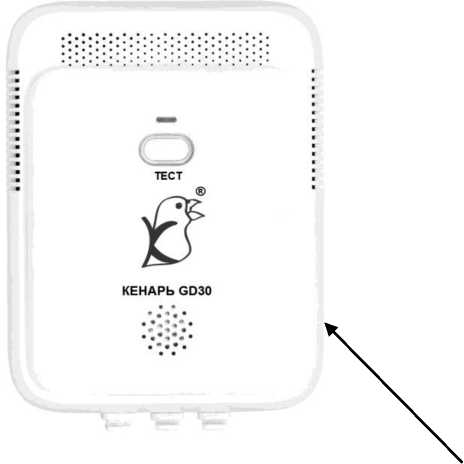

Сигнализаторы загазованности

Кенарь

GD30

91292-24

Модель GD30-C, сер. №№ 3322120135, 3322120136, 3322120137, модель

GD30-L, сер. №№

3222120451,

3222120452, модель

GD30-N, сер. №№

3022120051,

3022120052,

3022120053, модель

GD30-CN, сер. №№

3122120221,

Общество с ограниченной ответственностью "Премьер Групп" (ООО "Премьер Групп"), г. Москва

ОС

МП 002

2023

1 год

Общество с ограниченной ответственностью "Премьер Групп" (ООО "Премьер Групп"),

г. Москва

ОАО "Мед-техника", г. Волгоград

13.09.2023

3122120222,

3122120223

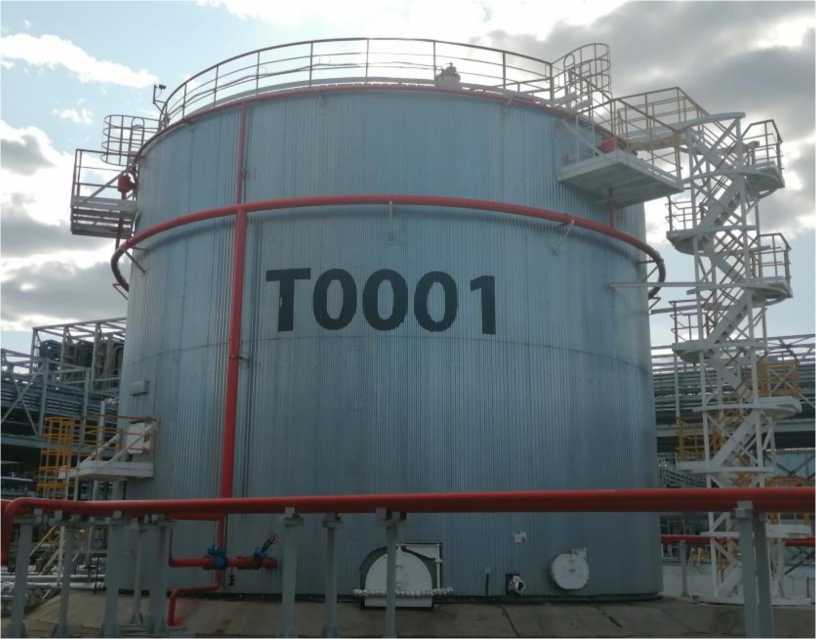

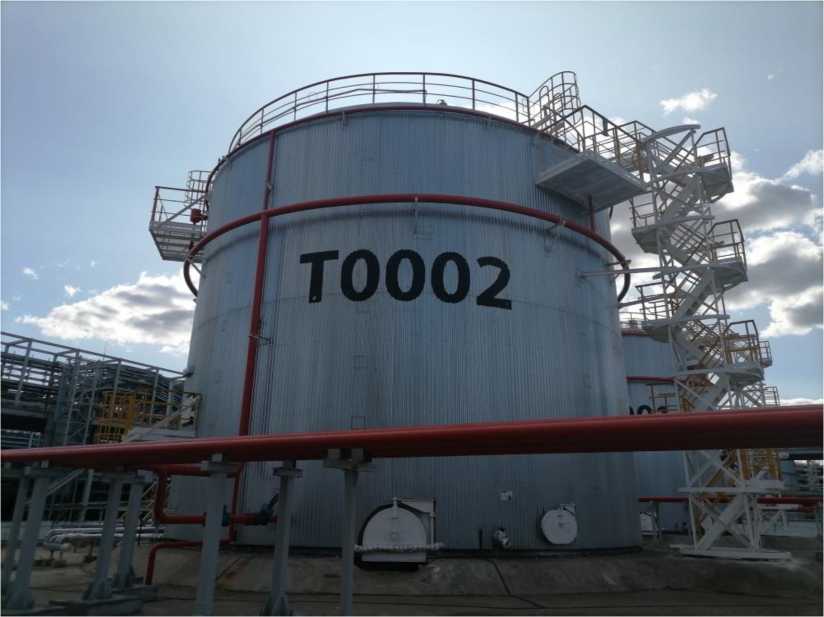

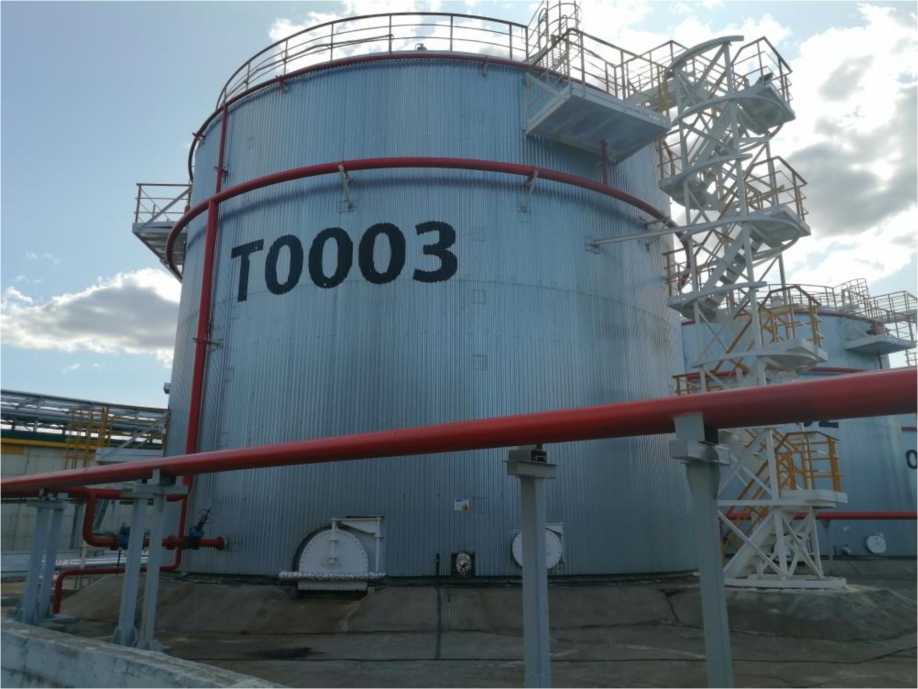

Резервуары стальные вертикальные цилиндрические

РВСП-

2000

91293-24

Т0001, Т0002,

Т0003

Акционерное общество "ТАНЕКО" (АО "ТАНЕКО"), Республика Татарстан,

г. Нижнекамск

Акционерное общество "ТАНЕКО" (АО "ТАНЕКО"), Республика Татарстан, г. Нижнекамск

ОС

МП 00752023

5 лет

Акционерное общество "ТАНЕКО" (АО "ТАНЕКО"), Республика Татарстан, г. Нижнекамск

ООО "Метро-КонТ", г. Казань

23.10.2023

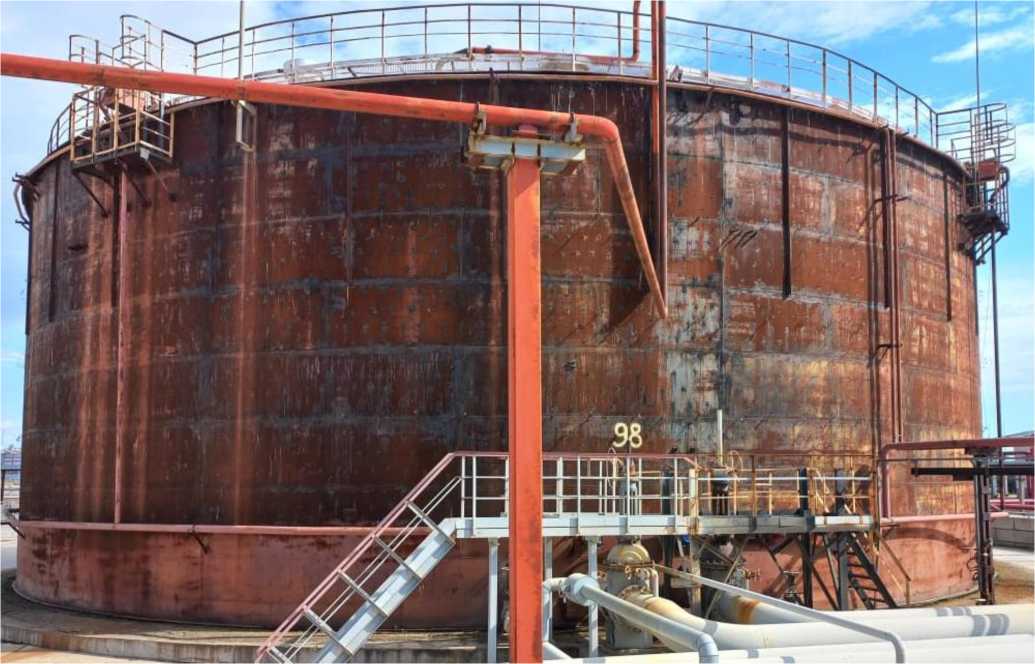

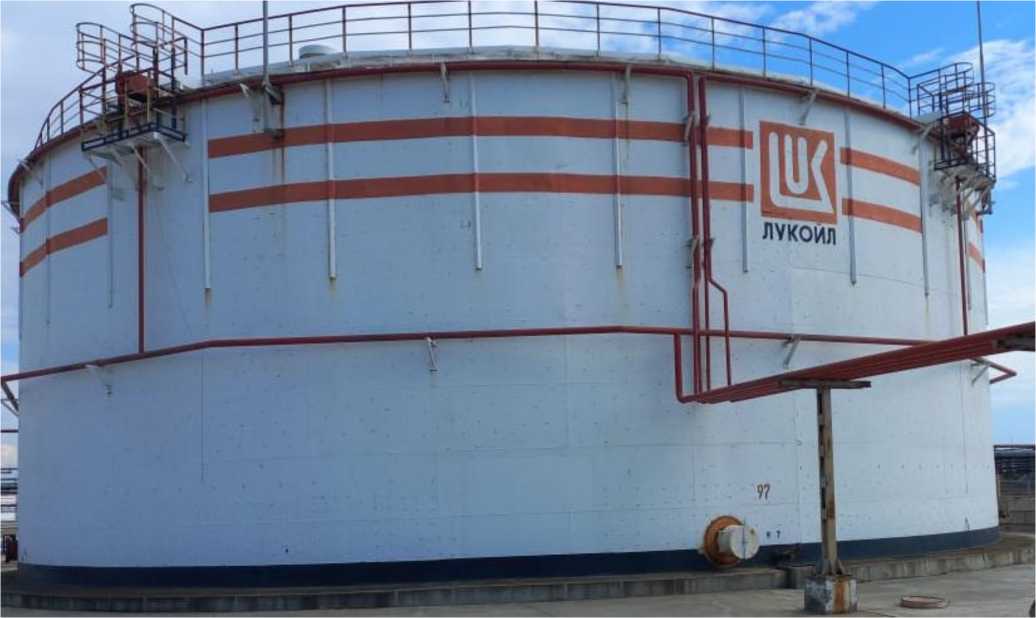

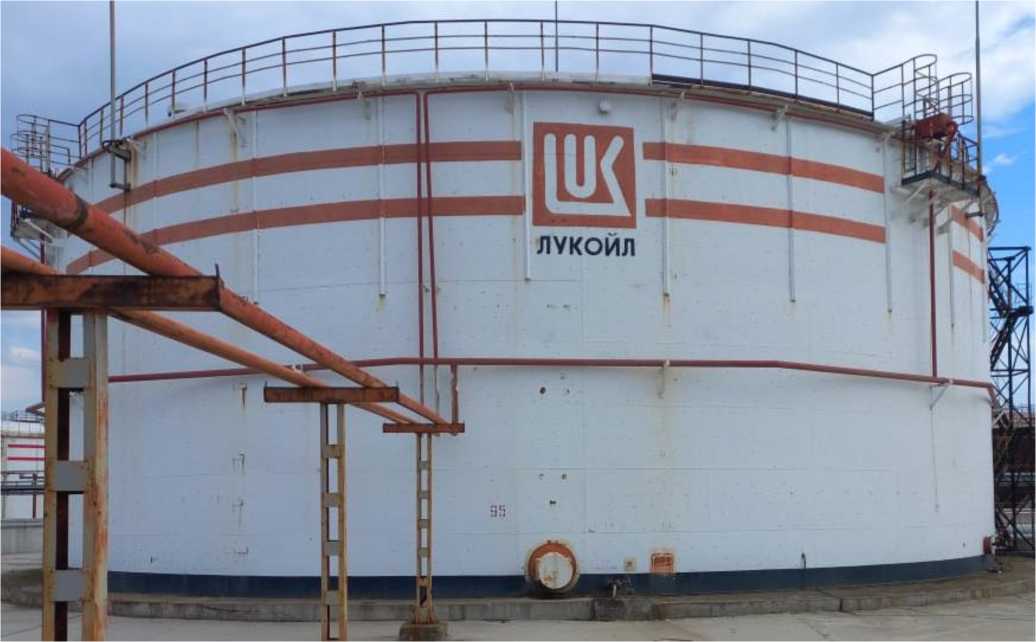

Резервуары стальные вертикальные цилиндрические

РВС-

10000

91294-24

95, 96, 97, 98

Общество с ограниченной ответственностью "ЛУКОЙЛ-Волгоград-нефтепереработка" (ООО "ЛУКОЙЛ-Волгоград-нефтепереработка"),

г. Волгоград

Общество с ограниченной ответственностью "ЛУКОЙЛ-Волгоград-нефтепереработка" (ООО "ЛУКОЙЛ-Волгоград-нефтепереработка"), г. Волгоград

ОС

ГОСТ

8.570-2000

5 лет

ООО "Метро-КонТ", г. Казань

23.10.2023

Спирометры

SpiroCon nect

91295-24

01031

MedChip

Solutions Ltd,

Великобритания

MedChip

Solutions Ltd,

Великобритания

ОС

МП 2023010.6

1 год

Акционерное общество "МикроРус Медикал" (АО "МикроРус Медикал"), г. Москва

АО "НИИМТ",

г. Москва

19.10.2023

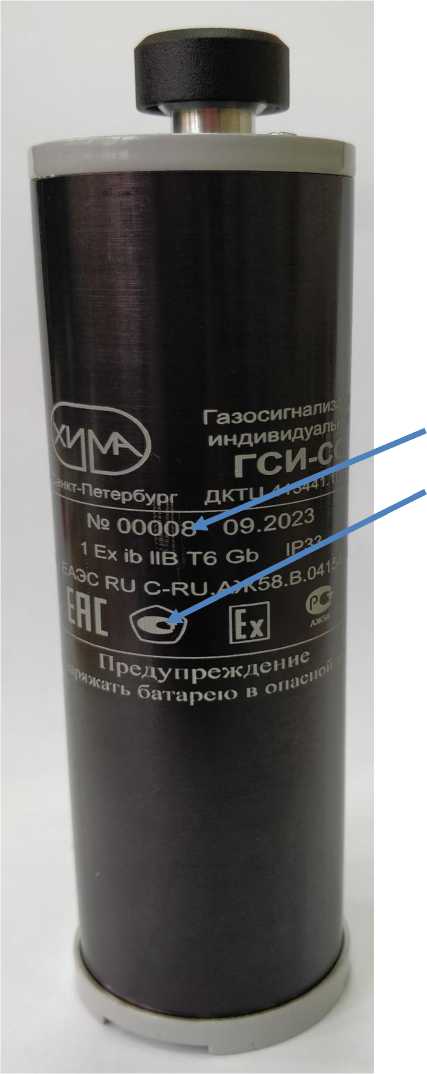

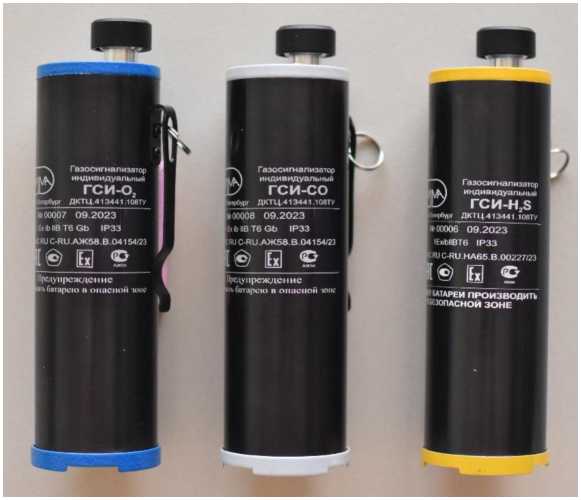

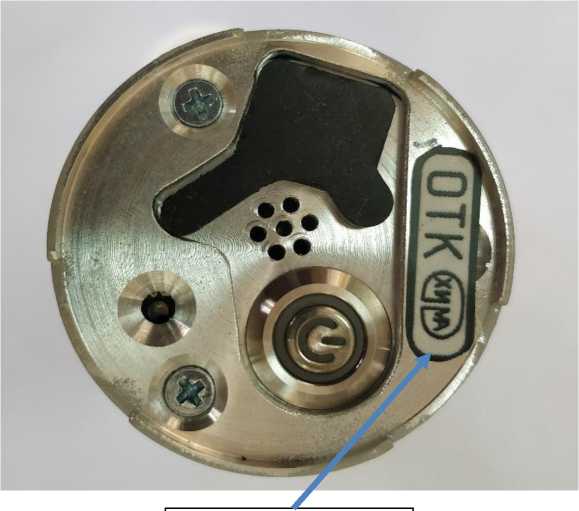

Газосигнализаторы ин-дивидуаль-ные

ГСИ

91296-24

ГСИ-О2, зав. №№ 00001, 00007, ГСИ-СО, зав. №№ 00003, 00008, ГСИ-

H2S, зав. №№ 00005, 00006

Акционерное общество "Государственный научно-исследовательский хи-мико-аналитический институт" (АО "ГосНИИхи-

ОС

ДКТЦ.4134

41.108МП

1 год

Акционерное общество "Государственный научно-исследовательский химикоаналитический институт" (АО "ГосНИИхи-маналит"), г.

АО "ГосНИ-Ихиманалит", г. Санкт-Петербург

10.10.2023

маналит"), г. Санкт-Петербург

маналит"), г. Санкт-

Петербург

Санкт-

Петербург

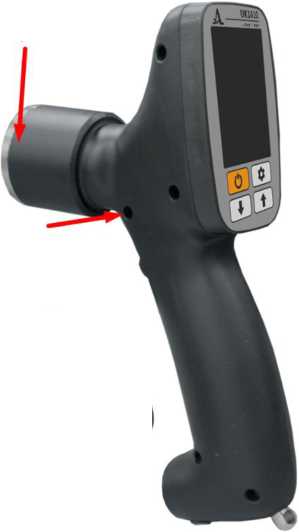

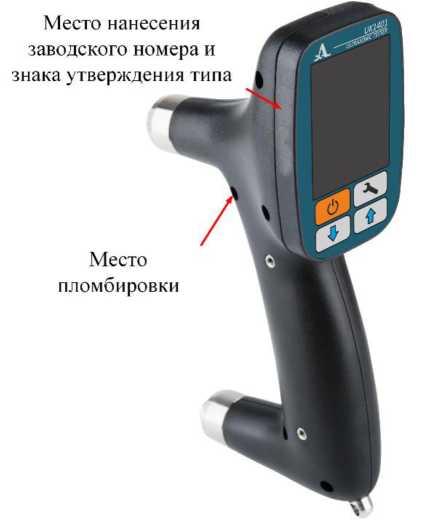

Тестеры ультразвуковые

UK14

91297-24

мод. UK1401 зав.

№ 5173066, мод.

UK1410 зав. № 1190004

Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС"), г. Москва

ОС

МП

4201/0279

2023

1 год

Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС"), г. Москва

ФБУ "УРАЛ-ТЕСТ", г. Екатеринбург

20.10.2023

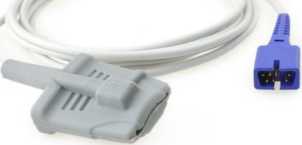

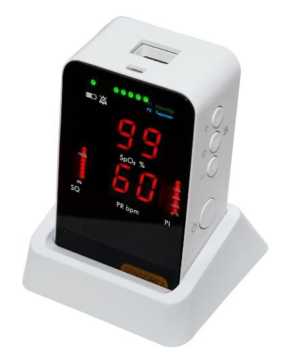

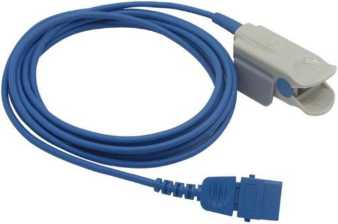

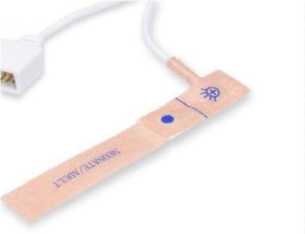

Пульсоксиметры

SENSOR

91298-24

0044, 0056

Акционерное общество "Производственное объединение "Уральский оптикомеханический завод" имени Э.С. Яламова (АО "ПО "УОМЗ"), г. Екатеринбург

ОС

МП 4501/03322023

1 год

ФБУ "УРАЛ-ТЕСТ", г. Екатеринбург

19.09.2023

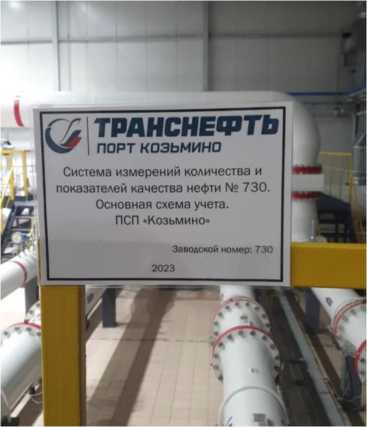

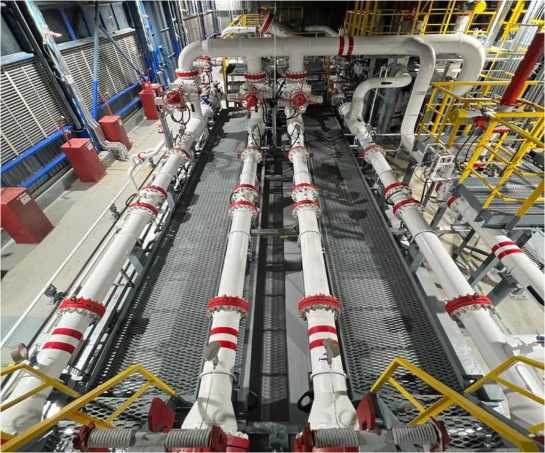

Система измерений количества и показателей качества нефти № 730. Основная схема учета. ПСП "Козьмино"

Обозна

чение отсутствует

91299-24

730

Общество с ограниченной ответственностью "Транснефть -Порт Козьмино" (ООО "Транснефть -Порт Козьмино"), Приморский край, г. Находка

ОС

МП-0010-

ТНМ-2023

1 год

АО "Транснефть - Автоматизация и Метрология", г. Москва

13.10.2023

10.

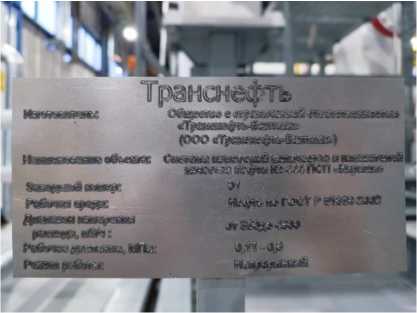

Система измерений ко

личества и

Обозна

чение отсут-

91300-24

Общество с ограниченной ответ-

ОС

МП-0022-

ТНМ-2023

1 год

Общество с ограниченной ответ-

АО "Транснефть - Автоматизация и

19.10.2023

показателей качества нефти № 444 ПСП "Кириши"

ствует

ственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика"), г. Санкт-Петербург

Метрология", г. Москва

11.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Трансэнергопром" (ОАО "ТВЗ" и ООО "ПК Транспортные системы")

Обозначение отсутствует

91301-24

002

Общество с ограниченной ответственностью "Энергопрайм" (ООО "Энергопрайм"), г. Владимир

Общество с ограниченной ответственностью "Трансэнергопром" (ООО "Трансэнергопром"), г. Москва

ОС

МП-074

2023

4 года

Общество с ограниченной ответственностью "Энергопрайм" (ООО "Энергопрайм"), г. Владимир

ООО "Энер-Тест", Московская обл., г. Химки

25.10.2023

12.

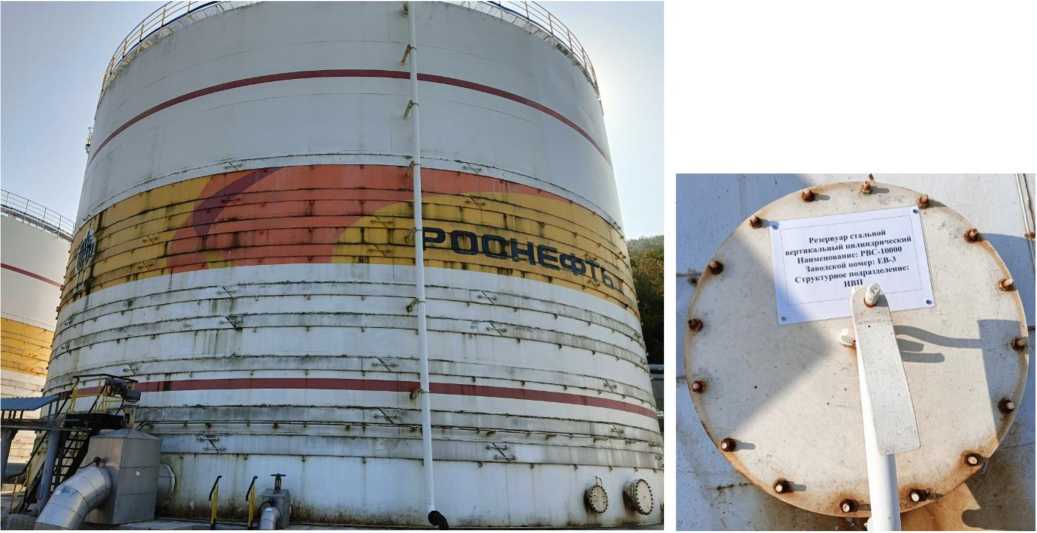

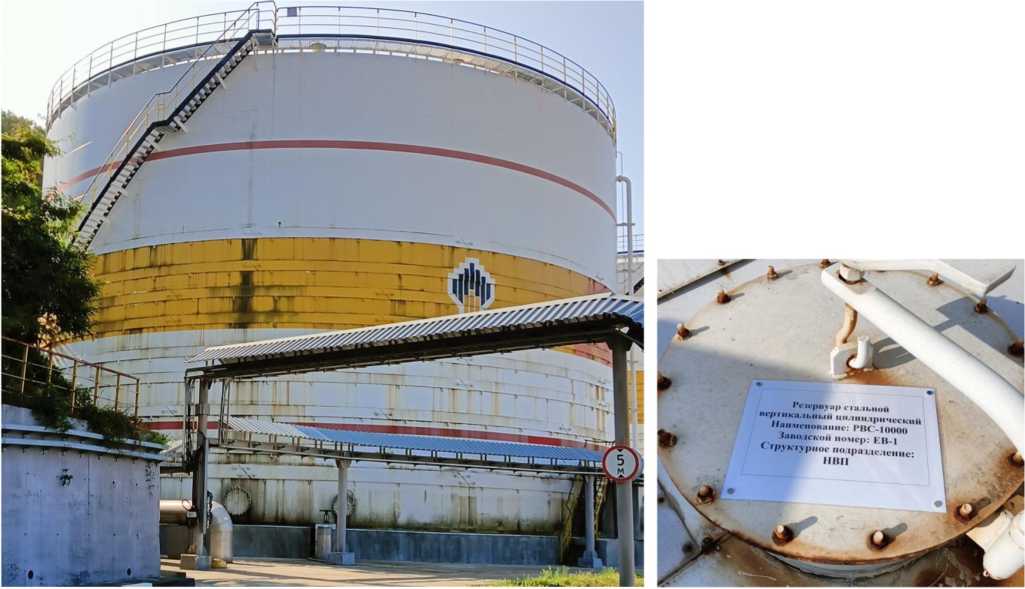

Резервуары стальные вертикальные цилиндрические

РВС-

10000

91302-24

ЕВ-1, ЕВ-2, ЕВ-3

Общество с ограниченной ответственностью "РН-Туапсинский нефтеперерабатывающий завод" (ООО "РН-Туапсинский НПЗ"), Краснодарский край, г. Туапсе

ОС

ГОСТ

8.570-2000

5 лет

Общество с ограниченной ответственностью "РН-Туапсинский нефтеперерабатывающий завод" (ООО "РН-Туапсинский НПЗ"), г. Туапсе

ООО "Метро-КонТ", г. Казань

04.12.2023

13.

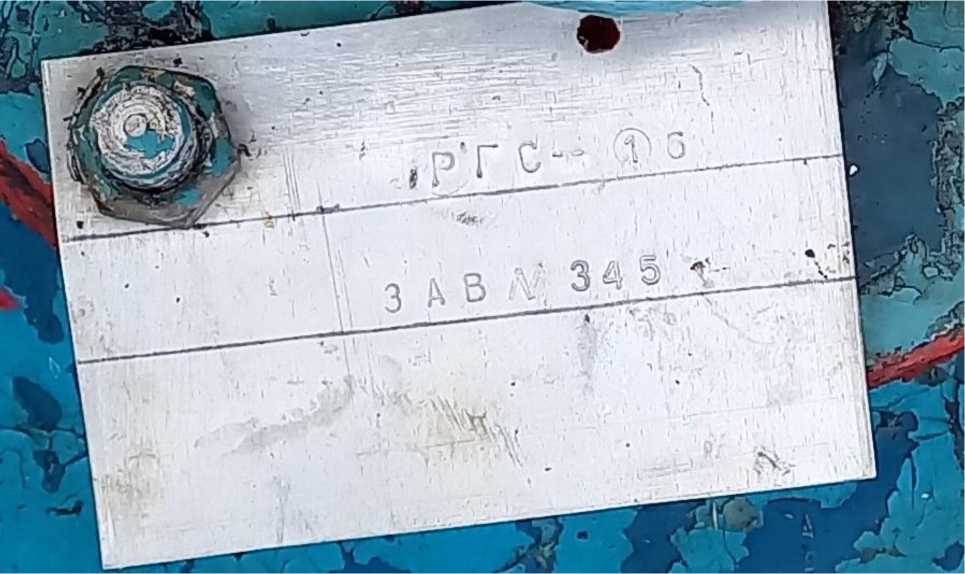

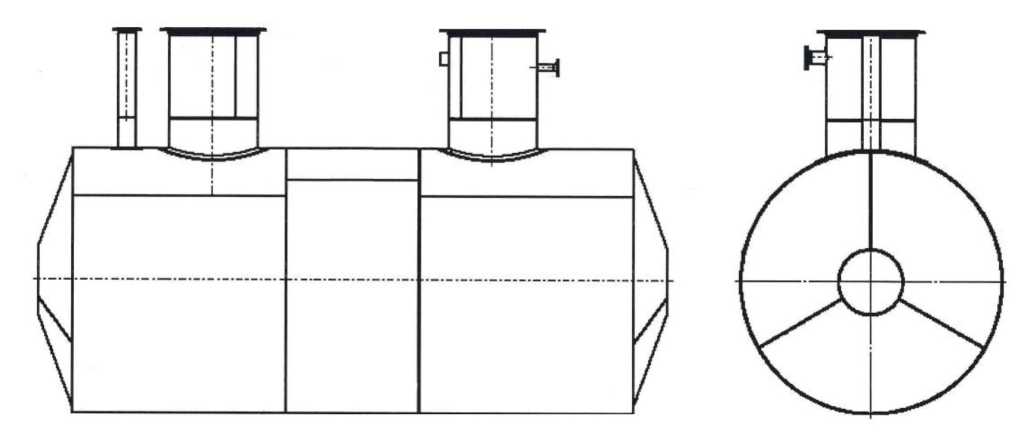

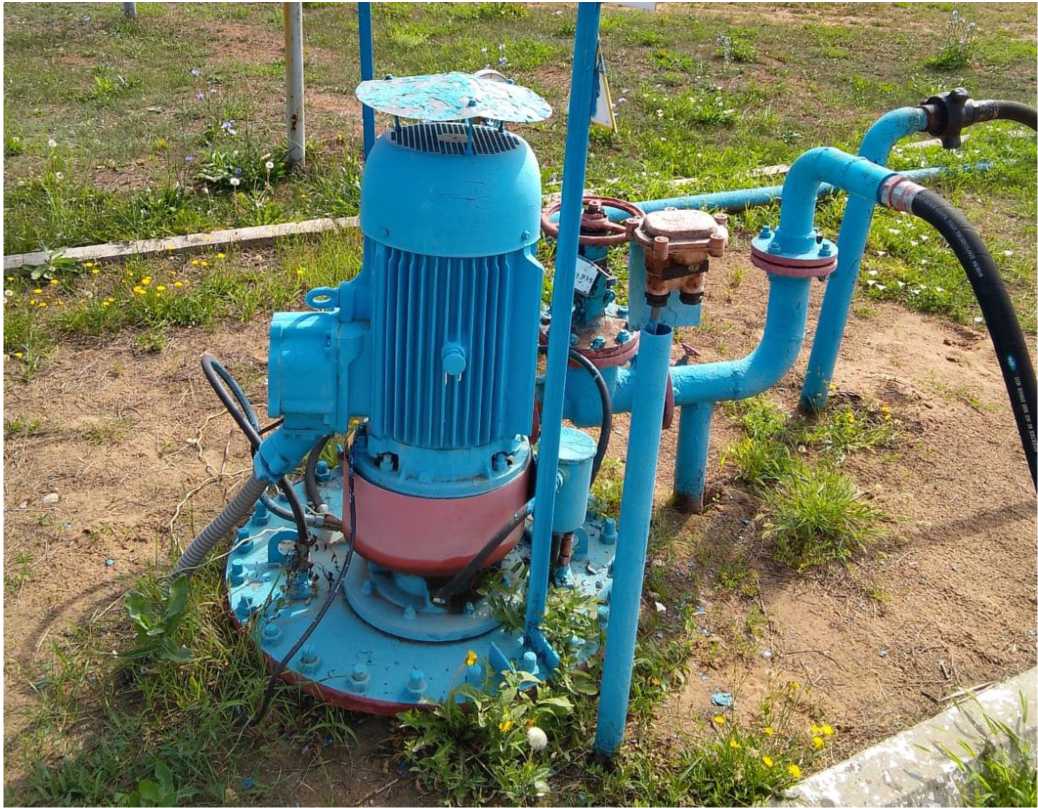

Резервуар стальной горизонтальный ци-линдриче-ский

РГС-16

91303-24

345

Акционерное общество "Димитров-градский завод химического машиностроения" (АО "Ди-митровград-химмаш"), Ульяновская обл., г. Димит-

ровград

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "УНК-Пермь" (ООО "УНК-Пермь"), Пермский край, г. Чайковский

ООО "Метро-

КонТ", г. Казань

05.12.2023

14.

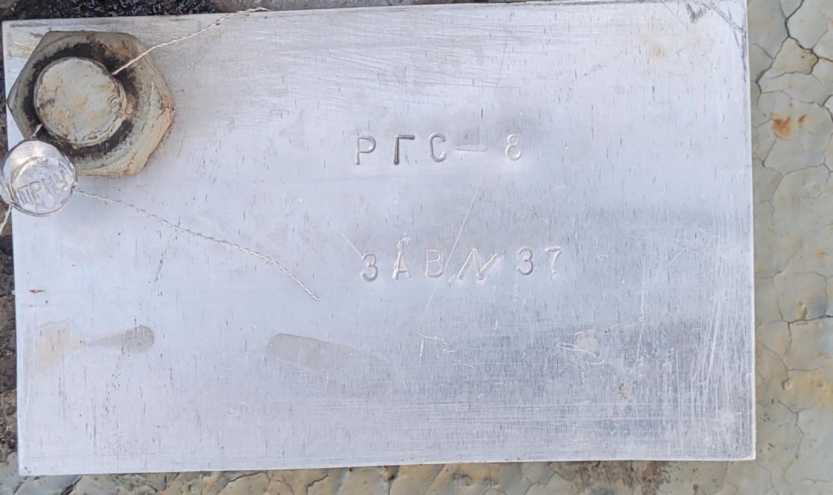

Резервуар стальной горизонтальный ци-линдриче-ский

РГС-8

91304-24

ровград

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "УНК-Пермь" (ООО "УНК-Пермь"), Пермский край, г. Чайковский

ООО "Метро-КонТ", г. Казань

05.12.2023

15.

Детекторы масс-спектрометрические для жидкостных хроматографов

HELICO

N 5210

91305-24

250P2320004, 250P2330006, 250P2340006, 250P2350006, 250P2350007, 250P2370004, 250P2370005, 250P2370006, 250P2370007, 250P2370008, 250P2380002, 250P2380003, 250P2380004, 250P2380005, 250P2380006, 250P2380007

Hangzhou EXPEC Technology Co., Ltd.,

Китай

Hangzhou EXPEC Technology Co., Ltd.,

Китай

ОС

009-42-23

МП

1 год

Общество с ограниченной ответственностью "Компания Хеликон" (ООО "Компания Хеликон"), г. Москва

ФГБУ

"ВНИИМС",

г. Москва

14.12.2023

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 357

Лист № 1 Регистрационный № 91305-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Детекторы масс-спектрометрические для жидкостных хроматографов

HELICON 5210

Назначение средства измерений

Детекторы масс-спектрометрические для жидкостных хроматографов HELICON 5210 (далее - детекторы масс-спектрометрические) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ различной природы в соответствии с аттестованными методиками (методами) измерений.

Описание средства измерений

Принцип действия детекторов масс-спектрометрических основан на ионизации компонентов пробы, поступающих из жидкостного хроматографа, и регистрации аналитического сигнала.

Детекторы масс-спектрометрические представляют собой настольный прибор, предназначенный для получения масс-спектров для качественного анализа или идентификации неизвестных соединений, а также для проведения количественного анализа, в том числе измерений содержания следовых количеств веществ в режимах мониторинг выбранных ионов (SIM), мониторинг множественных реакций (MRM), сканирование ион-продуктов (Product ion), сканирование ион-предшественников (Precursor ion) и сканирование нейтральных потерь (Neutral Loss).

Детекторы масс-спектрометрические состоят из трех-квадрупольного масс-спектрометра, включающего в себя ионный источник ионизации электроспреем (ESI) или химической ионизации при атмосферном давлении (APCI), турбомолекулярный насос для поддержания постоянного уровня вакуума, два квадрупольных масс-фильтра (MS1 и MS2), ячейку соударений и детектор.

Принцип работы детекторов масс-спектрометрических: после предварительного разделения компонентов исследуемых веществ посредством жидкостного хроматографа, целевые соединения, которые необходимо проанализировать, под действием источника ионов преобразуются в заряженные ионы. Заряженные ионы проходят через конус для отбора проб и электрод пропускания под действием потока газа и электрического поля, проходят через электрод пропускания под управлением высокочастотного напряжения, входят в квадруполь MS1, который отсеивает целевые ионы. Ионы, оставшиеся после отсеивания, поступают в реакционно-столкновительную ячейку, вступают в реакцию с реакционным газом, а затем преобразуются в ионные осколки. Ионные осколки поступают в квадруполь MS2, в котором выполняется их отсеивание. Субионы, оставшиеся после отсеивания, поступают в детектор и формируют итоговый сигнал обнаружения.

Детекторы масс-спектрометрические могут быть использованы как отдельно (ввод проб осуществляется с помощью шприцевого насоса), так и в составе жидкостных хроматографов (ВЭЖХ/УВЭЖХ), удовлетворяющих техническим требованиям, указанным в таблице 1.

Таблица 1 - Технические требования к жидкостным хроматографам

Наименование характеристики	Значение
Скорость потока двухканального насоса сверхвысокого давления, мл/мин	от 0 до 4
Максимальное давление двухканального насоса сверхвысокого давления, бар, не менее	1250

Общий вид детекторов масс-спектрометрических представлен на рисунке 1. Общий вид информационной таблички (шильдика) представлен на рисунке 2.

Заводской номер в буквенно-цифровом формате, состоящем из арабских цифр и букв латинского алфавита, наносится на металлическую пластинку (шильдик), расположенную на задней панели детектора масс-спектрометрического, способом гравировки.

Пломбирование детекторов масс-спектрометрических не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

К данному типу средств измерений относятся детекторы масс-спектрометрические торговой марки «HELICON».

Приказ Росстандарта №357 от 09.02.2024, https://oei-analitika.ru

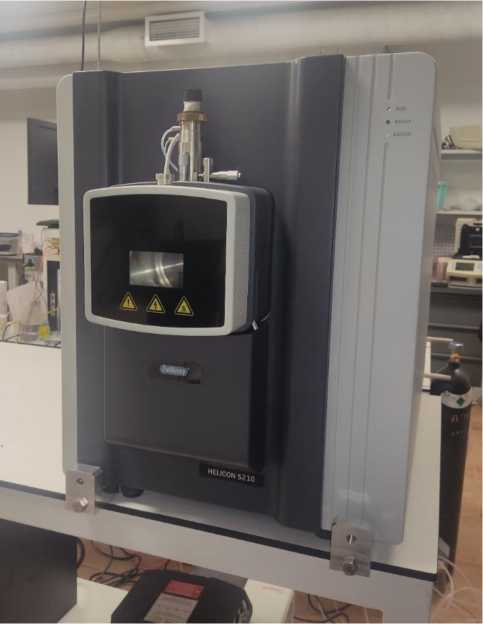

Рисунок 1 - Общий вид детекторов масс-спектрометрических для жидкостных хроматографов HELICON 5210

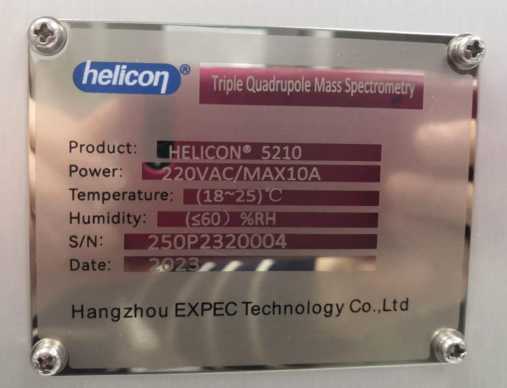

Рисунок 2 - Общий вид информационной таблички (шильдика)

Программное обеспечение

Детекторы масс-спектрометрические оснащены автономным программным

обеспечением Mass Expert.

Программное обеспечение Mass Expert осуществляет следующие функции:

- управление детектором масс-спектрометрическим;
- автоматическая настройка детектора масс-спектрометрического путем выполнения автотюнинга;
- создание методов анализа;
- получение данных работы прибора с помощью графиков в режиме реального времени;
- обработка данных качественного анализа, включающая отображение и обработку масс-спектра, а также поиск по библиотекам;
- обработка данных количественного анализа, включающая создание таблиц соединений, калибровочных кривых и расчета концентрации;
- последовательное получение данных и обработка серий анализов.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения детекторов масс-спектрометрических учтено при нормировании метрологических характеристик. Программное обеспечение детекторов масс-спектрометрических подразделяется на метрологически значимую и незначимые части.

Метрологически значимой частью является программа Analyse software, входящая в состав программного обеспечения Mass Expert.

Идентификационные данные метрологически значимой части программного обеспечения детекторов масс-спектрометрических приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения.

Идентификационные данные (признаки)	Значение
Наименование программного обеспечения	Analyse software
Идентификационное наименование ПО	Analyse
Номер версии (идентификационный номер) ПО	P004.V005.002 и выше
Цифровой идентификатор ПО	631B21CC0B6D1F0FD9FB037BF9AC3983
Алгоритм вычисления цифрового идентификатора	MD5

Лист № 4 Всего листов 5 Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон массовых чисел, а.е.м.	от 5 до 1000
Чувствительность (отношение сигнал/шум) в режиме ионизации электроспреем при отслеживании множественных реакций (MRM, переход m/z 321 152) при дозировании 10 пг левомицетина, не менее	25000:1
Предел допускаемого относительного среднего квадратичного отклонения (ОСКО) выходного сигнала при дозировании 100 пг левомицетина, %:
- по площади пика	5,0
- по времени удержания	1,0

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение питания переменного тока, В	от 220 до 240
- частота переменного тока, Гц	от 50 до 60
Условия эксплуатации:
- температура окружающей среды, °С	от +18 до +25
- относительная влажность воздуха, %	от 20 до 60
- атмосферное давление, кПа	от 84,0 до 106,0
Потребляемая мощность, Вт, не более	2200
Габаритные размеры, мм, не более:
- высота	648
- ширина	526
- длина	998
Масса, кг, не более	115
Средняя наработка до отказа, ч	10000
Срок службы, лет	7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Детектор масс-спектрометрический для жидкостных хроматографов	HELICON 5210	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Детекторы масс-спектрометрические для жидкостных хроматографов HELICON 5210. Руководство по эксплуатации», глава 4 - «Ежедневная эксплуатация прибора».

Нормативные и технические документы, устанавливающие требования к средству измерений:

Техническая документация фирмы-изготовителя Hangzhou EXPEC Technology Co., Ltd., Китай.

Правообладатель

Hangzhou EXPEC Technology Co., Ltd., Китай

Адрес: No.2466-1 Science&Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R.China (311305)

Изготовитель

Hangzhou EXPEC Technology Co., Ltd., Китай

Адрес: No.2466-1 Science&Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R.China (311305)

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1

Всего листов 6

Регистрационный № 91291-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Угломеры с нониусом

Назначение средства измерений

Угломеры с нониусом (далее - угломеры) предназначены для измерений внутренних и наружных углов контактным методом.

Описание средства измерений

Принцип действия угломеров основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого плоского угла по шкале основания и нониусу.

Угломеры выпускаются в модификациях указанных в таблице 1 и отличаются диапазонами измерений наружных и внутренних углов, значением отсчета по нониусу.

Таблица 1- Модификации угломеров

Модификации угломера	Значение отсчета по нониусу, ...'	Предел измерений, ..°		Номер рисунка
Модификации угломера	Значение отсчета по нониусу, ...'	Наружных углов	Внутренних углов	Номер рисунка
1	2 и 5	от 0 до 180		1
2	2	от 0 до 360	от 0 до 180	2
3	5 и 10	от 0 до 360		3
4	10	от 0 до 180		4

Пример условного обозначения угломера модификации 1 со значением отсчета по нониусу 2':

Угломер модификации 1-2

Угломеры модификации 1 выполнены в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, каждое десятое деление оцифровано до 90°. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На линейку помещается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая неподвижная линейка. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.

Угломеры модификации 2 смонтированы на основании, жестко скрепленным с линейкой. По дуге основания перемещается сектор, несущий нониус. К сектору, посредством зажима может быть прикреплен угольник или линейка, имеющие возможность перемещаться по грани сектора и фиксироваться в требуемом положении стопорным винтом. Линейка при помощи зажима может прикрепляться и к короткой стороне угольника. Точная установка при измерении углов обеспечивается микрометрической подачей, путем вращения гайки с накаткой, расположенной с тыльной стороны угломеров. Для фиксации размера угломеры имеют стопорный винт.

Угломеры модификации 3 смонтированы на круговом основании, жестко скрепленным с круговой шкалой-лимбом. По дуге основания с помощью рычажка с зубчатой передачей вращается крышка, несущая нониус и стеклянную линзу, позволяющую точнее снять отсчет показания прибора. Крышка крепится к основанию с помощью винта, который позволяет закрепить одну из двух прилагаемых линеек с пазами, в которые входит шпонка. К основанию угломера с помощью двух винтов прикреплена пластина с выдержанным зазором между пластинами. В зазор между этими двумя винтами с помощью микровинта присоединяется одна (жестко фиксируемая) из двух измерительных баз угломера, выполненная в виде небольшой линейки со скосом. Для угломера модификации 3-5 предусмотрена точная установка с помощью микрометрической подачи. Для фиксации размера угломеры имеют стопорный винт.

Угломеры модификации 4 состоят из основания, которое представляет собой полудиск со шкалой углов. На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении стопорной гайкой.

Детали угломеров, имеющие измерительные поверхности или шкалы, изготовлены из инструментальной, нержавеющей или легированной конструкционной сталей. Наружные поверхности деталей угломеров, за исключением измерительных поверхностей и деталей, изготовленных из нержавеющей стали, хромированы. Шкалы угломеров, изготовленных из нержавеющей стали, могут иметь матовое покрытие.

ТОЧИНТЕХ

Угломеры выпускаются под товарным знаком «Точинтех»:

Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на основание угломеров методом лазерной гравировки. Заводской номер содержит условное обозначение года выпуска.

Общий вид угломеров с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунках 1 — 4. Допускаются незначительные изменения конструкции угломеров, не влияющие на метрологические характеристики. Допускается нанесение знака утверждения типа и заводского номера на любой другой свободный от шкалы участок основания.

Нанесение знака поверки на угломеры не предусмотрено.

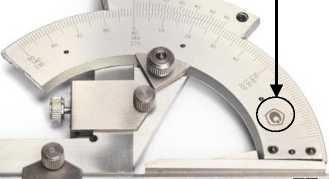

Рисунок 1- Общий вид угломеров модификации 1 с указанием мест нанесения заводского номера и знака утверждения типа

Место нанесения знака утверждения типа

Место нанесения заводского номера

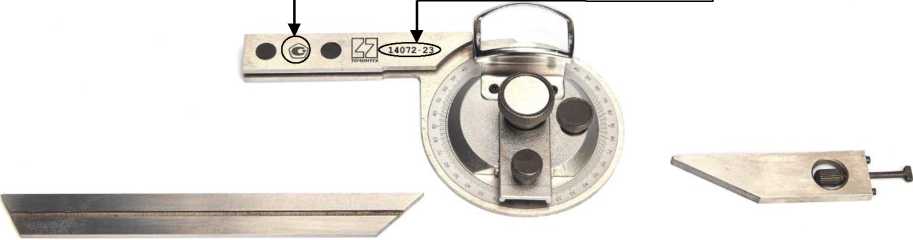

Рисунок 2- Общий вид угломеров модификации 2 с указанием мест нанесения заводского номера и знака утверждения типа

Место нанесения знака утверждения типа

Место нанесения заводского номера

Р и с уно к 3 - Общий вид угломеров модификации 3

с указанием мест нанесения заводского номера и знака утверждения типа

Р и с уно к 4 - Общий вид угломеров модификации 4

с указанием мест нанесения заводского номера и знака утверждения типа

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Наименование характеристики	Значения для модификации
	1		2	3		4
Диапазон измерений наружных углов, ...°	от 0 до 180		от 0 до 360			от 0 до 180
Диапазон измерений внутренних углов, ...°	—		от 40 до 180	—
Значение отсчета по нониусу, ...'	2	5	2	5	10
Цена деления шкалы основания, ...°					1 или 2
Пределы допускаемой абсолютной погрешности измерений наружных и внутренних углов как при незатянутом, так и при затянутом стопоре, ...'	± 2	± 5	± 2	± 5	± 10

Таблица 3- Основные технические характеристики

Наименование характеристики	Значение для модификации
Наименование характеристики	1 2	3	4
Длина линеек, мм	—	200, 300*	—
Допуски плоскостности и прямолинейности измерительных поверхностей**, мкм: - длиной до 100 мм включ. - длиной св. 100 до 150 мм включ. - длиной св. 150 до 200 мм включ. - длиной св. 200	3 4 5 6
Допуск параллельности измерительных поверхностей линейки угломеров модификации 3 и нониуса угломера модификации 4, мкм: - 150 мм - 200 мм - 300 и 315 мм	—	8 10 12
Расстояния от верхней кромки нониуса до поверхности шкалы основания, мм, не более	0,22	0,03	0,22
Твердость измерительных поверхностей деталей угломеров, HRC, не менее: - угломеров, изготовленных из инструментальной или легированной конструкционной стали - угломеров, изготовленных из нержавеющей стали	57 51
Параметр шероховатости измерительных поверхностей Rа по ГОСТ 2789-73, мкм, не более	0,2

Продолжение таблицы 3

Наименование характеристики	Значения для модификации
Наименование характеристики	1	2	3	4
Длина видимой части коротких штрихов
шкалы основания и нониуса, мм, не менее		2
Значение перекрытия нониусом шкалы	0,5		—	0,5
основания, мм, не менее
Расстояние между штрихами шкал, мм, не	0,8		0,45	1
менее
Ширина штрихов, мм	от 0,08 до 0,20
Разница отдельных штрихов по ширине
для одной шкалы, мм, не более		0,03		0,05
Габаритные размеры, мм, не более
- высота	20	25	25	20
- длина	140	150	315	196
- ширина	125	155	75	87
Масса, кг, не более	0,3	0,345	0,435	0,25
Полный средний срок службы, лет, не
менее		8
Установленный полный срок службы, лет,
не менее		5
Условия эксплуатации:
- температура окружающего
воздуха, °С		от + 15 до + 25
- относительная влажность
воздуха, %, не более		80

* Допускается применение линеек длиной 150 и 315 мм

** Требования плоскостности и прямолинейности не распространяются:

- на зону в 1 мм от краев, ограничивающих длину измерительных поверхностей до 150 мм включ.;

- на зону в 1,5 мм для измерительных поверхностей свыше 150 мм

- на зону 0,2 мм вдоль краев измерительных поверхностей.

Знак утверждения типа

наносится на основание угломеров методом лазерной гравировки и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4- Комплектность средства измерений

Наименование	Обозначение модификации						Количество
Наименование	1		2	3		4	Количество
Угломер с нониусом	1-2	1,5	2-2	3-5	3-10	4-10	1 шт.
Футляр	—	—	—	—	—	—	1 шт.
Паспорт	УН.00.001 ПС		УН.00.002 ПС	УН.00.003 ПС		УН.00.004 ПС	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 28 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018)$

Стандарт предприятия Guilin Measuring & Cutting Tool Co. Ltd.

Правообладатель

Guilin Measuring & Cutting Tool Co. Ltd., КНР

Адрес: 40, Chongxin Road, Guilin, 541002, P.R. China

Изготовитель

Guilin Measuring & Cutting Tool Co. Ltd., КНР

Адрес: 40, Chongxin Road, Guilin, 541002, P.R. China

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

Лист № 1 Регистрационный № 91292-24 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы загазованности Кенарь GD30

Назначение средства измерений

Сигнализаторы загазованности Кенарь GD30 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания метана (CH4), пропана (C3H8) и оксида углерода (CO) в воздухе жилых домов, в том числе многоквартирных и многоэтажных, бытовых, административных, коммунально-бытовых и общественных помещениях, котельных и выдаче сигнализации о превышении установленных пороговых значений.

Описание средства измерений

Принцип действия сигнализаторов по каналу контроля содержания метана (CH4) или пропана (C3H8) - полупроводниковый, по каналу контроля содержания оксида углерода (CO) -электрохимический, основанные на регистрации изменения электрохимических характеристик сенсора в зависимости от содержания контролируемого компонента в окружающем воздухе. Выходной сигнал подается на усилитель тока и далее на компаратор, где сравнивается с опорным сигналом, соответствующим порогу срабатывания. При повышении уровня выходного сигнала уровня опорного сигнала компаратор выдает сигнал на срабатывание сигнализации.

Конструктивно сигнализаторы выполнены в пластмассовом корпусе, внутри которого расположены электронный блок, состоящий из блока питания, схемы управления, контроля и индикации, одного или двух (в зависимости от модели) сенсоров и блока сигнализации.

Сигнализаторы выпускаются в моделях: GD30-C, GD30-N, GD30-L, GD30-CN, отличающихся контролируемым веществом и метрологическими характеристиками.

- GD30-C - сигнализатор контроля содержания оксида углерода (CO);
- GD30-N - сигнализатор контроля содержания метана (CH4);
- GD30-L - сигнализатор контроля содержания пропана (C3H8);
- GD30-CN - сигнализатор контроля содержания оксида углерода (CO) и метана (CH4).

Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

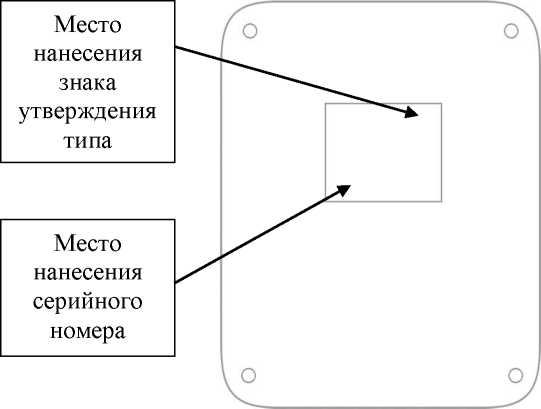

Общий вид сигнализаторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки.

Пломба с нанесением знака поверки

Рисунок 1 - Общий вид сигнализаторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) сигнализаторов является встроенным. ПО разработано изготовителем для решения задачи выдачи сигнализации о достижении установленных порогов срабатывания сигнализации.

ПО сигнализаторов идентифицируется посредством указания версии микропрограммы контроллера в руководстве по эксплуатации и паспорте сигнализатора.

Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию, реализованную изготовителем на этапе производства сигнализаторов путем установки системы защиты микроконтроллера от чтения и записи.

ПО является метрологически значимым.

Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО сигнализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	ПГ
Номер версии (идентификационный номер ПО)	2.0
Цифровой идентификатор ПО	-

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модель	Определяемый компонент	Пороги срабатывания сигнализации	Пределы допускаемой абсолютной погрешности срабатывания сигнализации
GD30-C	оксид углерода (CO)	100 мг/м³	±25 мг/м³
GD30-N	метан (CH4)	10 % НКПР*	±5 % НКПР*
GD30-L	пропан (C3H8)	10 % НКПР*	±5 % НКПР*
GD30-CN	оксид углерода (CO)	100 мг/м³	±25 мг/м³
GD30-CN	метан (CH4)	10 % НКПР*	±5 % НКПР*
* - НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ 31610.20-1-2020

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Время срабатывания сигнализации, с, не более: - по каналам контроля содержания метана (CH4), пропана (C3H8)	15
- по каналу контроля содержания оксида углерода (СО)	60
Время выдачи сигнала для срабатывания клапана, с, не более	15
Время прогрева сигнализатора, с, не более	180
Параметры электрического питания: - от сети переменного тока с частотой (50±1) Гц, В	220±23
Потребляемая мощность, Вт, не более	3,0
Габаритные размеры корпуса сигнализаторов (длина^хширина^хвысота), мм, не более	110^х85^х33
Масса, кг, не более	0,2
Рабочие условия измерений: - температура окружающей среды, ^оС	от -10 до +50
- относительная влажность при температуре окружающей среды +25 ^оС, %	от 20 до 95
Средний срок службы, лет	10
Средняя наработка на отказ, ч	100000

Знак утверждения типа

наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную наклейку на корпус сигнализатора любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Сигнализатор загазованности	Кенарь GD30*	1 шт.
Пластина крепежная	-	1 шт.
Крепежный комплект	-	1 шт.
Руководство по эксплуатации	РЭ 26.51.53-005-47405187-2022	1 экз.
Паспорт	ПС 26.51.53-005-47405187-2022	1 экз.
* - Модель в соответствии с заказом

Сведения о методиках (методах) измерений приведены в разделе 1 «Назначение и область применения» и в разделе 4 «Устройство и работа» руководства по эксплуатации РЭ 26.51.53-005-47405187-2022.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ТУ 26.51.53-005-47405187-2022 «Сигнализаторы загазованности Кенарь GD30. Технические условия».

Правообладатель

Общество с ограниченной ответственностью (ООО «Премьер Групп») ИНН 9701006825	«Премьер	Групп»
Адрес юридического лица: 107078, г. Москва, Мясницкий помещ. 1, ком. 6	пр-д, д. 4, стр.	1, эт. 3,
Изготовитель
Общество с ограниченной ответственностью (ООО «Премьер Групп») ИНН 9701006825	«Премьер	Групп»
Адрес юридического лица: 107078, г. Москва, Мясницкий	пр-д, д. 4, стр.	1, эт. 3,

помещ. 1, ком. 6

Адрес места осуществления деятельности: 140730, Московская обл., г. Рошаль, ул. Косякова, д. 18, зд. 202, блок 2, эт. 3, помещ. 24

Испытательный центр

Открытое акционерное общество «Медтехника» (ОАО «Медтехника»)

Место нахождения и адрес юридического лица: 400002, Волгоградская обл., г. Волгоград, ул. Революционная, д. 57 А.

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311945.

Лист № 1 Регистрационный № 91293-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВСП-2000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВСП-2000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 2000 м³.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки с наружной теплоизоляцией, днища, крыши и понтона.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводские номера резервуаров в виде буквенно-цифрового обозначения, состоящие из букв и арабских цифр, нанесены аэрографическим способом на обшивку резервуара.

Резервуары РВСП-2000 с заводскими номерами Т0001, Т0002, Т0003 расположены по адресу: Республика Татарстан, Нижнекамский район, г. Нижнекамск, Промзона, Товарносырьевое производство (тит.038).

Общий вид резервуаров РВСП-2000 представлен на рисунках 1, 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

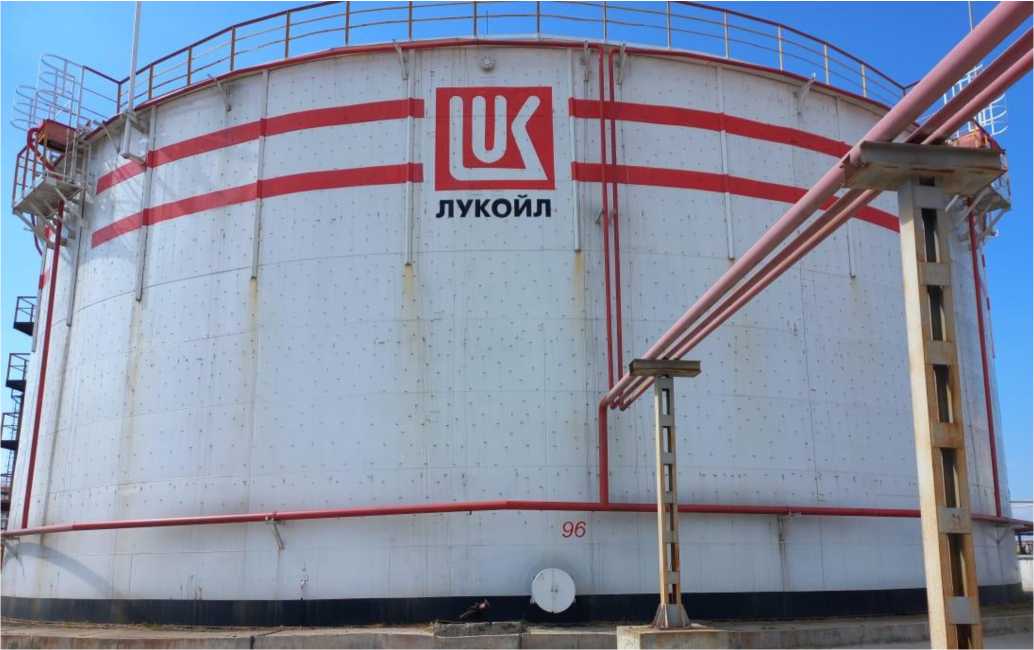

Рисунок 1 - Общий вид резервуара РВСП-2000 зав.№ Т0001

Рисунок 2 - Общий вид резервуара РВСП-2000 зав.№ Т0002

Рисунок 3 - Общий вид резервуара РВСП-2000 зав.№ Т0003 Пломбирование резервуаров РВСП-2000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	2000
Пределы допускаемой относительной погрешности определения вместимости, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-2000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «ТАНЕКО» (АО «ТАНЕКО»)

ИНН 1651044095

Юридический адрес: 423570, Республика Татарстан, Нижнекамский р-н, г. Нижнекамск, тер. Промзона

Телефон/ факс: +7 (8555) 49-02-02/ (8555) 49-02-00

Web-сайт: taneco.ru

E-mail: referent@taneco.ru

Изготовитель

Акционерное общество «ТАНЕКО» (АО «ТАНЕКО»)

ИНН 1651044095

Адрес: 423570, Республика Татарстан, Нижнекамский р-н, г. Нижнекамск, тер. Промзона

Телефон/ факс: +7 (8555) 49-02-02/ (8555) 49-02-00

Web-сайт: taneco.ru

E-mail: referent@taneco.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 91294-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-10000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-10000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные вертикальные цилиндрические, номинальной

вместимостью 10000 м³.

Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на цилиндрическую стенку резервуара.

Резервуары РВС-10000 с заводскими номерами 95, 96, 97, 98 расположены на территории комплекса участков отгрузки и хранения товарной продукции (КУОиХТП), участок хранения нефтепродуктов (УХН), парк №3 ООО «ЛУКОЙЛ-Волгограднефтепереработка» по адресу: 400029 г. Волгоград, ул. Вилянская, 31.

Общий вид резервуаров РВС-10000 представлен на рисунках 1, 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

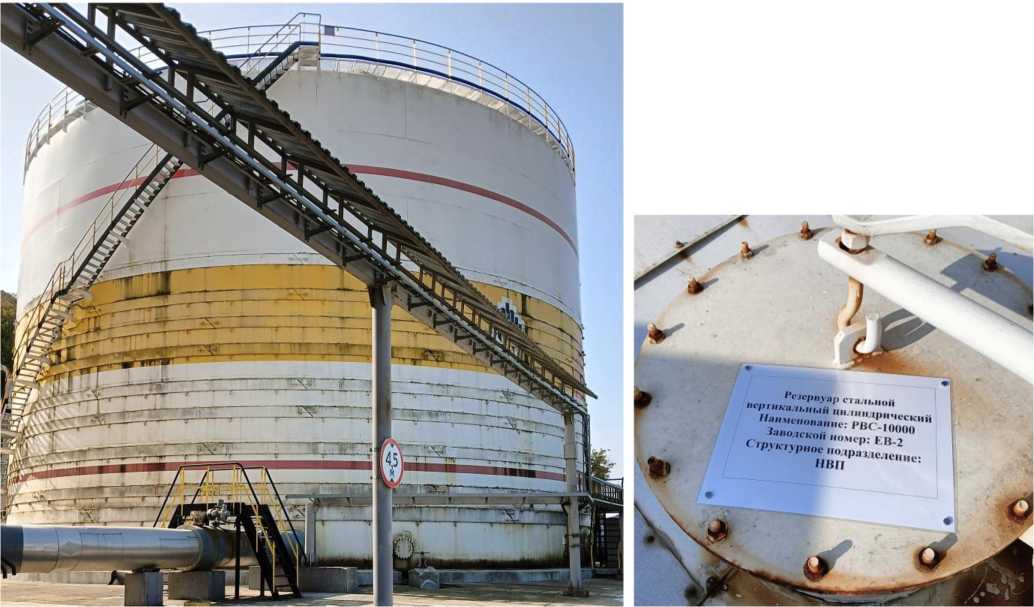

Рисунок 1 - Общий вид резервуара РВС-10000 №95

Рисунок 2 - Общий вид резервуара РВС-10000 №96

Рисунок 3 - Общий вид резервуара РВС-10000 №97

Рисунок 4 - Общий вид резервуара РВС-10000 №98

Пломбирование резервуаров РВС-10000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	10000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-10000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «ЛУКОЙЛ-Волгограднефтепереработка»

(ООО «ЛУКОЙЛ-Волгограднефтепереработка»)

ИНН 3448017919

Юридический адрес: 400029, Волгоградская обл., г. Волгоград, ул. 40 лет ВЛКСМ, д. 55

Телефон/факс: +7 (8442) 96-30-01/ (8442) 96-34-35

Изготовитель

Общество с ограниченной ответственностью «ЛУКОЙЛ-Волгограднефтепереработка»

(ООО «ЛУКОЙЛ-Волгограднефтепереработка»)

ИНН 3448017919

Адрес: 400029, Волгоградская обл., г. Волгоград, ул. 40 лет ВЛКСМ, д. 55

Телефон/факс: +7 (8442) 96-30-01/ (8442) 96-34-35

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1

Всего листов 4

Регистрационный № 91295-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спирометры SpiroConnect Назначение средства измерений

Спирометры SpiroConnect (далее по тексту - спирометры) предназначены для измерений объемного расхода и объема воздуха, вдыхаемого и выдыхаемого человеком.

Описание средства измерений

Принцип действия спирометров - тахометрический. Внутри прибора расположен микропроцессор. С помощью специального датчика он считывает скорость, направление и время вращения лопастей турбины. Лопасти турбины приводит в движение воздух, выдыхаемый и/или вдыхаемый пациентом через специальный мундштук (загубник).

Конструктивно спирометры состоят из корпуса с микропроцессором и турбинного датчика. Турбина улавливает воздушный поток, микропроцессор в корпусе прибора обсчитывает скорость и время этого потока. Имеется световой индикатор. Предусмотрена связь с персональным компьютером через интерфейс Bluetooth.

Питание осуществляется от внутреннего источника питания (батареек), входящего в комплект поставки

Нанесение знака поверки на спирометры не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на нижнюю часть корпуса методом печати на наклейку. Пломбирование спирометров от несанкционированного доступа не предусмотрено.

Общий вид спирометров представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

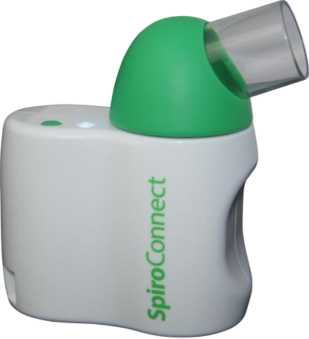

Рисунок 1 - Общий вид спирометров SpiroConnect

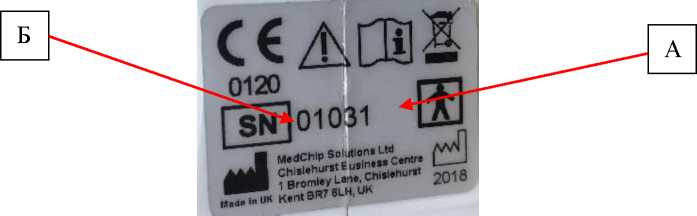

Рисунок 2 - Место нанесения знака утверждения типа (А) и заводского номера (Б)

Программное обеспечение

Программное обеспечение спирометров устанавливается на внешний ПК и служит для дистанционного управления работой спирометров, управления режимами работы, задания режимов исследований, выбора встроенных измерительных и вспомогательных функций.

Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SpiroConnect Data Manager
Номер версии (идентификационный номер ПО)	не ниже v1.10.X

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений объёма вдыхаемого (выдыхаемого) воздуха, л	от 0,2 до 8,0
Пределы допускаемой относительной погрешности измерений объёма вдыхаемого (выдыхаемого) воздуха, %	±3
Диапазон показаний объемного расхода вдыхаемого (выдыхаемого) воздуха, л/с	от 0,4 до 14,00
Диапазон измерений объемного расхода вдыхаемого (выдыхаемого) воздуха, л/с	от 0,4 до 12,00
Пределы допускаемой относительной погрешности измерений объемного расхода вдыхаемого (выдыхаемого) воздуха, %	±5
Разрешающая способность, л/с	0,025

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ширинахвысотахглубина), мм, не более	100x55x110
Масса спирометра (с батарейками), кг, не более	0,2
Напряжение питания (батарея типа АА, 2 шт.), В	3,0
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от +10 до +38 85

Знак утверждения типа

наносится на наклейку на нижнюю часть корпуса и (или) на титульный лист инструкции по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность спирометров

Наименование	Обозначение	Количество
Спирометр	SpiroConnect	1 шт.
Устройство СУБД SpiroConnect Data Manager	-	1 шт.
Программный ключ SpiroConnect	-	1 шт.
Батарейки	АА	2 шт.
Зажим для носа	-	1 шт.
Антибактериальные фильтры пластиковые одноразовые^	-	1 шт.
Адаптер для антибактериальных фильтров одноразовых^	-	1 шт.
Адаптер для калибровки^	-	1 шт.
Загубник картонный для взрослых¹	-	1 шт.
Калибровочный насос (3 литра)¹⁾	-	1 шт.
Сумочка для хранения и переноски	-	1 шт.
Инструкция по эксплуатации	-	1 экз.
Примечание ¹⁾ - поставляется по отдельному заказу

Сведения о методиках (методах) измерений

приведены в п. 5 «Способ применения. Описание принципов работы и их особенности» инструкции по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ Р 50444-2020 «Приборы, аппараты и оборудование медицинские. Общие технические требования»;

Стандарт предприятия «Спирометры SpiroConnect».

Правообладатель

MedChip Solutions Ltd, Великобритания

Адрес: 16 Garden Road, Bromley, Kent, BR1 3LX, UK

Тел. +44-1487 6755187

E-mail: sales@medchipsolutions.com

Сайт: https://www.medchipsolutions.com/

Изготовитель

MedChip Solutions Ltd, Великобритания

Юридический адрес: 16 Garden Road, Bromley, Kent, BR1 3LX, UK Адрес места осуществления деятельности: Chislehurst Business Centre, 1 Bromley Lane, Chislehurst, Kent, BR7 6LH, United Kingdom

Испытательный центр

Акционерное общество «Независимый институт испытаний медицинской техники» (АО «НИИМТ»)

Адрес: 115459, г. Москва, ул. Орджоникидзе, д. 11, стр. 42

Телефон: +7 (495) 669-30-39, 410-69-05,

E-mail: niimt2@niimt2.ru Уникальный номер записи в реестре аккредитованных лиц № 30035-12.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «09» февраля 2024 г. № 357

Лист № 1 Регистрационный № 91296-24 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газосигнализаторы индивидуальные ГСИ

Назначение средства измерений

Газосигнализаторы индивидуальные ГСИ (в дальнейшем - газосигнализаторы) предназначены для измерений массовой концентрации оксида углерода, сероводорода и объемной доли кислорода, а также для оповещения операторов, работающих без средств индивидуальной защиты (СИЗ), о превышении предельно допустимых концентраций (ПДК) паров вредных веществ (оксида углерода, сероводорода) и дефиците кислорода в воздухе рабочей зоны, в том числе на взрывоопасных объектах.

Описание средства измерений

Принцип действия газосигнализатора основан на электрохимическом методе измерения, который обладает селективностью и с его помощью возможно определение массовой концентрации оксида углерода, сероводорода и объемной доли кислорода на фоне других веществ.

Корпус газосигнализатора выполнен в виде металлической оболочки цилиндрической формы. В корпусе газосигнализатора расположены: электрохимический сенсор, воздуховод, вентилятор, плата индикации, плата обработки и управления, плата заряда и преобразования питания, блок аккумулятора. На верхней крышке газосигнализатора расположены: фильтр входной, фланец входной для забора воздуха, двухцветные оптические светодиоды «ДАТЧИК» - сигнализирует о превышении предельно допустимых концентраций паров вредных веществ или дефиците кислорода в воздухе рабочей зоны, «ОТКАЗ» - контроль работоспособности газосигнализатора. На нижней крышке газосигнализатора расположены: кнопка включения газосигнализатора, резиновая заглушка, закрывающая разъем для подключения газосигнализатора к устройству зарядному и персональному компьютеру, излучатель звука, сигнализирующий о превышении предельно допустимых концентраций паров вредных веществ или дефиците кислорода в воздухе рабочей зоны, заводская этикетка-пломба ОТК. Газосигнализатор снабжён ремнём и клипсой для крепления на рабочей одежде

Сведения о модификациях (исполнениях) газосигнализаторов:

- Газосигнализатор индивидуальный ГСИ-О2 (ДКТЦ.413441.108),

- Газосигнализатор индивидуальный ГСИ-СО (ДКТЦ.413441.108-01),

- Газосигнализатор индивидуальный ГСИ-ИгБ (ДКТЦ.413441.108-02).

Для защиты от несанкционированного вскрытия газосигнализатор опломбирован пломбами ОТК. Схема пломбировки представлена на рисунке 1

место пломбировки

Рисунок 1 - Схема пломбировки от несанкционированного доступа

Рисунок 2 - Общий вид газосигнализаторов

Нанесение знака поверки на газосигнализаторы не предусмотрено. Заводской номер в цифровом формате наносится лазерным маркером. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 3.

Заводской номер

Знак утверждения типа

Рисунок 3 - Схема расположения заводского номера и знака утверждения типа

Программное обеспечение

Газосигнализаторы имеют встроенное программное обеспечение (далее - ПО).

Встроенное ПО разработано для решения задач обработки, представления и отображения данных на персональном компьютере.

Вывод результатов измерений из памяти газосигнализатора и сохранение их в файл производится с помощью сервисной программы «ЖУРНАЛ ГСИ» при подключении газосигнализатора к персональному компьютеру (ПК) с помощью устройства связи с ПК (УСО). УСО обеспечивает согласование протокола интерфейса RS-232 (UART) прибора с протоколом USB ПК.

ПО структурно подразделяется на следующие части:

-измерительную часть;

-управляющую часть.

Идентификационные данные встроенного программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора

ПО

ГСИ

V23.6

50343(С4А7)

Аппаратный

CRC16

Примечания:

1 Номер версии ПО должен быть не ниже указанного в таблице.
2 Значения контрольных сумм указаны только для файлов версий, указанных в таблице.

Влияние встроенного программного обеспечения газосигнализаторов учтено при нормировании метрологических характеристик.

Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «Высокий».

Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Метрологические и технические характеристики

Метрологические и технические характеристики газосигнализаторов приведены в таблицах 2, 3, 4, 5

Таблица 2 - Метрологические характеристики газосигнализаторов индивидуальных ГСИ-СО и ГСИ- H2S

Сокращённое наименование газосигнализатора	Наименование установленного сенсора и определяемого им вещества	Номер РПОХБВ*	Пороги срабатывания сигнализации, мг/м³		Предельно допустимые концентрации, мг/м³ **
			1	2
ГСИ-СО	ЭХС-CO - Оксид углерода	АТ-000672	20,0	40,0	20,0
ГСИ-lbS	ЭХС-lbS - Сероводород	АТ- 000626	3,0	10,0	3,0
При меч ан и я: Федеральный регистр потенциально опасных химических и биологических веществ. *Предельно допустимые концентрации оксида углерода, сероводорода в соответствии с ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Таблица 3 - Метрологические характеристики газосигнализатора индивидуального ГСИ-О2

Сокращённое

наименование газосигнализатора

Наименование установленного сенсора и определяемого им вещества

Номер

РПОХБВ

Пороги срабатывания сигнализации, объемная доля, %

ГСИ-О2

ЭХС-О2 - Кислород

АТ-000341

20,0

18,5

Таблица 4 - Метрологические характеристики газосигнализаторов

Наименование характеристики	Значение
Пределы допускаемой основной относительной погрешности срабатывания сигнализации 5, %: - ГСИ-О2 (ДКТЦ.413441.108)	± 3
- ГСИ-СО (ДКТЦ.413441.108-01)	± 20
- ГСИ-lbS (дКТЦ.413441.108-02)	± 20
Пределы допускаемой дополнительной погрешности срабатывания сигнализации за 10 ч непрерывной работы, в долях от 5	±0,5
Время срабатывания сигнализации, с, не более: - ГСИ-О2 (ДКТЦ.413441.108)	20
- ГСИ-СО (ДКТЦ.413441.108-01)	60
- ГСИ-irS (ДКТЦ.413441.108-02)	60
Пределы допускаемой дополнительной погрешности срабатывания сигнализации от изменения температуры и относительной влажности окружающей среды, в долях от 5: - для температуры (на каждые 10°С)	±0,5
- для относительной влажности	±0,5

Наименование характеристики	Значение
Время выдерживания перегрузки, вызванной концентрацией определяемого вещества, превышающей в 1,6 раза второй порог срабатывания сигнализации, мин, не менее	1
Время восстановления показаний после снятия перегрузки, мин, не более	5
Время выхода на рабочий режим, с, не более	60

Таблица 5 - Технические характеристики газосигнализаторов

Наименование характеристики	Значение
Масса, кг, не более: - газосигнализатора в контейнере (кейсе) - газосигнализатора	1,50 0,23
Условия транспортирования и хранения: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более - пониженное атмосферное давление, Па (мм рт. ст.), не ниже	от - 50 до + 50 98 1,2 • 10⁴ (90)
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды при температуре +20 °С, %; - атмосферное давление, кПа (мм рт. ст.)	от - 20 до + 40 от 30 до 80 от 84 до 107 (от 630 до 800)
Параметры анализируемой пробы: - диапазон температуры, °С - расход газовой пробы, дм³/мин	от - 20 до + 40 от 0,1 до 0,3
Время непрерывной работы при температуре окружающей среды +20 °С, ч, не менее	10
Газосигнализатор в транспортной таре устойчив к воздействию одиночных ударов с параметрами: - ускорение, м/с² - длительность ударного импульса, мс	50 от 0,5 до 30
Непрерывное время записи результатов измерений в журнал: - запись с интервалом каждые 10 с, ч, не менее	22
Степень защиты от доступа к опасным частям, попадания внешних твёрдых предметов и воды обеспечиваемая корпусом газосигнализатора	IP33*
Количество элементов питания, шт.	1
Габаритные размеры газосигнализатора (длина ^х ширина ^х высота), мм, не более	144,0x42,0x46,8
Габаритные размеры контейнера (кейса) (длина ^х ширина ^х высота), мм, не более	371,0x400,0x66,0
Типоразмер элементов питания	Li-ICR900-14500
Искробезопасные параметры: - входное напряжение Ui, В, не более - входной ток Ii, А, не более - входная мощность Pi, Вт, не более - внутренняя ёмкость Ci, мкФ, не более - внутренняя индуктивность Li, мкГ н, не более	4,20 0,10 0,42 160,00 250,00
Маркировка взрывозащиты	1 Ex ib IIB T6 Gb
Срок службы изделия, лет, не менее	10**

Наименование характеристики Значение

* Степень защиты по ГОСТ 14254-2015

**При условии замены электрохимических сенсоров в срок не чаще, чем один раз в два года.

Знак утверждения типа

наносится методом штемпелевания на титульные листы Руководства по эксплуатации

ДКТЦ.413441.108РЭ, Формуляра ДКТЦ.413441.108ФО и на боковую сторону корпуса газосигнализатора лазерным маркером.

Комплектность средства измерений

Таблица 6 - Комплектность газосигнализатора

Наименование	Обозначение	Количество
Газосигнализатор индивидуальный ГСИ-О2 Газосигнализатор индивидуальный ГСИ-СО2 Газосигнализатор индивидуальный rCH-H-2S	ДКТЦ.413441.108 ДКТЦ.413441.108-01 ДКТЦ.413441.108-02	1 шт.
Устройство связи с ПК	ДКТЦ.426471.001	1 шт.
Устройство сетевое зарядное USB	-	1 шт.
Устройство автомобильное зарядное USB	-	1 шт.
Кабель интерфейсный USB 2.0 - mini-USB 2.0	-	1 шт.
Память USB Flash с ПО	-	1 шт.
Ремень регулируемый на карабине	-	1 шт.
Контейнер (кейс)	-	1 шт.
Ведомость эксплуатационной документации	ДКТЦ.413441.108ВЭ	1 экз.
Руководство по эксплуатации	ДКТЦ.413441.108РЭ	1 экз.
Формуляр	ДКТЦ.413441.108ФО	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в части 2 «Использование по назначению» документа ДКТЦ.413441.108РЭ «Газосигнализаторы индивидуальные ГСИ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ДКТЦ.413441.108ТУ Газосигнализаторы индивидуальные ГСИ. Технические условия

Правообладатель

Акционерное общество «Государственный научно-исследовательский химикоаналитический институт» (АО «ГосНИИхиманалит»)

ИНН 7839332218

Юридический адрес: 190020, г. Санкт-Петербург, ул. Бумажная, д. 17

Телефон: 8(812) 786-61-59

Факс: 8 (812) 252-48-47

E-mail: himanalit@mail.ru, himan@peterstar.ru

Изготовитель

ИНН 7839332218

Адрес: 190020, г. Санкт-Петербург, ул. Бумажная, д. 17

Телефон: 8(812) 786-61-59

Факс: 8 (812) 252-48-47

E-mail: himanalit@mail.ru, himan@peterstar.ru

Испытательный центр

Адрес: 190020, г. Санкт-Петербург, ул. Бумажная, д. 17, лит. А

Телефон: 8 (812) 786-61-59

Факс: 8 (812) 786-61-59

E-mail: himanalit@mail.ru, himan@peterstar.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312907.

Лист № 1

Всего листов 5

Регистрационный № 91297-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тестеры ультразвуковые UK 14

Назначение средства измерений

Тестеры ультразвуковые UK14 (далее по тексту - UK14) предназначены для измерений скорости и времени распространения ультразвуковых волн в твердых материалах при поверхностном или сквозном прозвучивании без использования контактных жидкостей.

Описание средства измерений

Принцип действия UK14 основан на измерении времени распространения продольных волн на заведомо известном расстоянии.

UK14 изготавливаются в модификациях UK1401 и UK1410.

Конструктивно UK14 выполнен в виде единого конструктивно и функционально законченного электронного блока, содержащего все электронные узлы и аккумулятор:

- UK1401 два встроенных в электронный блок преобразователя;
- UK1410 встроенный в электронный блок матричный приемный преобразователь и выносной матричный передающий преобразователь, подключаемый кабелем LEMO.

Заводской номер в цифровом формате наносится типографским способом в паспорт и методом лазерной гравировки на корпус UK1401, методом наклейки на корпус UK1410.

Нанесение знака поверки на UK14 не предусмотрено.

Общий вид средств измерений с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлены на рисунках 1 и 2.

Место нанесения заводского номера и знака утверждения типа

Место пломбировки

Рисунок 1 - Общий вид тестеров модификации UK1401

Место нанесения

заводского номера и знака утверждения типа

Место пломбировки

Место нанесения заводского номера

Рисунок 2 - Общий вид тестеров модификации UK1410

Программное обеспечение

UK14 имеют встроенное метрологически значимое программное обеспечение (далее -ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные ПО	Значение
	UK1401	UK1410
Идентификационное наименование ПО	UK1401	UK1410
Номер версии (идентификационный номер) ПО	не ниже 3.10

Метрологические и технические характеристики

Метрологические и основные технические характеристики тестеров представлены в таблицах 2 и 3 соответственно.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	UK1401	UK1410
1	2	3
Диапазон измерений времени распространения ультразвуковых волн, мкс	от 24 до 120	от 19 до 232
Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс¹	±(0,01-t + 0,1)	±(0,11 + 0,1)
Диапазон измерений скорости распространения ультразвуковых волн, м/с	от 1250 до 6160
1	2	3
Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с¹	±(0,01-С + 10)	±(0,1-С + 10)
Примечания ¹⁾ погрешность измерений нормирована для среднего значения пяти измерений; t - измеренное значение времени, мкс; С - измеренное значение скорости, м/с.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	UK1401	UK1410
Масса электронного блока, кг, не более	0,50	0,47
Габаритные размеры электронного блока,
мм, не более
- длина	245
- ширина	145
- высота	7	0
Условия эксплуатации
- температура окружающей среды, °С	от -30 до +55	от -10 до +40

Знак утверждения типа наносится

на титульный лист паспорта и руководства по эксплуатации тестеров типографским способом и на корпус тестеров UK1401 методом лазерной гравировки, тестеров UK1410 методом наклеивания.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Наименование	Обозначение	UK1401	UK1410
Электронный блок тестера ультразвукового UK1401	-	1 шт.	-
Электронный блок тестера ультразвукового UK1410	-	-	1 шт.
Антенная решетка M1001 0.05A0D25PL*	АПЯС.418231.106	-	1 шт.
Кабель LEMO-LEMO одинарный 3 м*	-	-	1 шт.
Адаптер питания 230 В (220) В - USB*	-	1 шт.	1 шт.
Кабель USB А - Micro В*	-	1 шт.	1 шт.
Образец калибровочный ультразвуковой UCB 01003 с сертификатом калибровки*	АПЯС.741131.001	1 шт.	-
Образец калибровочный ультразвуковой UCB 01006 с сертификатом калибровки*	АПЯС.401749.002	-	1 шт.
Жесткий кейс*	-	1 шт.	1 шт.
Паспорт	АПЯС.412231.038 ПС	1 экз.	1 экз.
Руководство по эксплуатации	АПЯС.412231.038 РЭ	1 экз.	1 экз.
* Допускается изменение количества поставляемых единиц.

Сведения о методиках (методах) измерений приведены в разделе «Использование прибора» в АПЯС.412231.038 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

АПЯС.412231.038 ТУ Тестеры ультразвуковые UK14. Технические условия;

Государственная поверочная схема для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2842.

Правообладатель

Общество с ограниченной ответственностью «Акустические Контрольные Системы»

(ООО «АКС»)

ИНН 7719031956

Юридический адрес: 115487, г. Москва, пр-д Коломенский, д. 25, к. 1, кв. 56

Телефон: +7 (495) 777-66-09

Изготовитель

Общество с ограниченной ответственностью «Акустические Контрольные Системы» (ООО «АКС»)

ИНН 7719031956

Юридический адрес: 115487, г. Москва, пр-д Коломенский, д. 25, к. 1, кв. 56

Адрес места осуществления деятельности: 142712, Московская обл., Ленинский р-н, пос. Горки Ленинские, промзона «Технопарк», ул. Восточная, вл. 12, стр. 1 Телефон: +7 (495) 777-66-09

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15

Факс: 8 (343) 350-40-81

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

Регистрационный № 91298-24

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пульсоксиметры SENSOREX

Назначение средства измерений

Пульсоксиметры SENSOREX (далее по тексту - пульсоксиметры) предназначены для неинвазивного измерения степени насыщения гемоглобина кислородом (сатурации или SpO2) и частоты пульса.

Описание средства измерений

Принцип действия пульсоксиметров основан на взаимодействии светового потока с биологической тканью и зависимостью от времени изменения оптических характеристик ткани, которое происходит вследствие пульсирующего потока крови. В процессе измерений происходит зондирование ткани электромагнитным излучением на двух длинах волн красного и ближнего инфракрасного диапазона.

Конструктивно пульсоксиметры состоят из модуля, размещаемого на подставке, и пульсоксиметрического датчика.

Серийный номер в цифровом формате наносится типографским способом в паспорт пульсоксиметра и на маркировочную этикетку, размещаемую на его корпусе методом наклеивания.

Нанесение знака поверки на пульсоксиметр и пломбирование не предусмотрены. Общий вид пульсоксиметров с указанием мест нанесения серийного номера, знака

утверждения типа представлен на рисунке 1, общий вид датчиков пульсоксиметрических приведен на рисунках 2-9.

Рисунок 1 - Общий вид пульсоксиметра

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 2 - Датчик пульсоксиметрический взрослый 3601.03000000

Рисунок 3 - Датчик пульсоксиметрический

детский 3601.04000000

Рисунок 4 - Датчик пульсоксиметрический неонатальный 3601.05000000

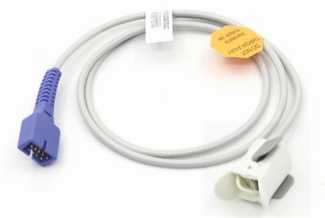

Рисунок 5 - Датчик пульсоксиметрический

SpO2, взрослый, тип клипса, РЗН 2015/2683

Рисунок 6 - Датчик пульсоксиметрический

SpO2, детский, тип клипса, РЗН 2015/2683

Рисунок 7 - Датчик пульсоксиметрический SpO2, неонатальный, тип варежка, силиконовый, РЗН 2015/2683

Рисунок 8 - Датчик пульсоксиметрический для подключения пациента к модулю, одноразовый, наклеиваемый, неонатальный/взрослый U543-01

Рисунок 9 - Датчик пульсоксиметрический для подключения пациента к модулю, одноразовый, наклеиваемый, детский U533-01

Программное обеспечение

Пульсоксиметры имеют встроенное метрологически значимое программное обеспечение (далее - ПО), размещенное внутри неразъемного корпуса.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные ПО	Значение
Идентификационное наименование ПО	SENSOREX-PC
Номер версии (идентификационный номер) ПО	не ниже 2.0.0

Метрологические и технические характеристики

Метрологические и основные технические характеристики пульсоксиметров представлены в таблицах 2 и 3 соответственно.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений SpO2, %	от 60 до 100
Пределы допускаемой абсолютной погрешности измерений SpO2, % - в диапазоне от 60 % до 89 % включ.	±3
- в диапазоне св. 89 % до 100 %	±2
Диапазон измерений частоты пульса, мин^-1	от 30 до 300
Пределы допускаемой абсолютной погрешности измерений частоты пульса, _мин^-1 - в диапазоне от 30 до 99 мин^-1 включ.	±1
- в диапазоне св. 99 до 300 мин^-1	±2

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры модуля пульсоксиметра, мм, не более - длина	75
- ширина	105
- высота	40
Габаритные размеры подставки, мм, не более - длина	75
- ширина	65
- высота	30
Габаритные размеры сетевого адаптера, мм, не более - длина	90
- ширина	95
- высота	40
Масса, кг, не более - модуля пульсоксиметра	0,4
- сетевого адаптера	0,06
- подставки	0,3
Зарядка от сети переменного тока с характеристиками: - напряжение, В	220 ± 22
- частота, Гц	50,0 ± 0,5
Условия эксплуатации - температура окружающей среды, °С	от +10 до +35
- относительная влажность воздуха при температуре +25 °С, %, не более	80

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации пульсоксиметров типографским способом и на маркировочную этикетку, размещаемую на корпусе пульсоксиметров методом наклеивания.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
1 Модуль пульсоксиметра SENSOREX	3601.10000000	1 шт.
2 Кабель USB	3601.20000000	1 шт.
3 Адаптер сетевой	3601.40000000	1 шт.
4 Подставка	3601.50000000	1 шт.
5 Датчик пульсоксиметрический взрослый	3601.03000000	не более 10 шт. ¹
6 Датчик пульсоксиметрический детский	3601.04000000	не более 10 шт. ¹
7 Датчик пульсоксиметрический неонатальный	3601.05000000	не более 10 шт. ¹
8 Датчик пульсоксиметрический SрО2, взрослый, тип клипса, длинный кабель ES-LA012	-	не более 10 шт. ¹
9 Датчик пульсоксиметрический SрО2, детский, тип клипса, длинный кабель ES-LС013	-	не более 10 шт. ¹
10 Датчик пульсоксиметрический SрО2, неонатальный, тип варежка, силиконовый, длинный кабель ES-LA016	-	не более 10 шт. ¹
11 Датчик пульсоксиметрический для подключения пациента к модулю, одноразовый, наклеиваемый, неонатальный/взрослый U543-01	-	не более 10 шт. ¹
12 Датчик пульсоксиметрический для подключения пациента к модулю, одноразовый, наклеиваемый, детский U533-01	-	не более 10 шт. ¹
13 Руководство по эксплуатации	3601.00000000 РЭ	1 экз.
14 Паспорт	3601.00000000 ПС	1 экз.
Примечание ¹ Определяется заказом потребителя

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» документа 3601.00000000 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

АМНК.941329.001ТУ (ТУ 26.60.12-175-07539541-2020) Пульсоксиметр SENSOREX. Технические условия;

Государственная поверочная схема для электродиагностических средств измерений медицинского назначения, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464.

Правообладатель

Акционерное общество «Производственное объединение «Уральский оптикомеханический завод» имени Э.С.Яламова» (АО «ПО «УОМЗ»)

ИНН 6672315362

Юридический адрес: 620100, Свердловская обл., г. Екатеринбург, ул. Восточная, д. 33Б

Изготовитель

ИНН 6672315362

Адрес: 620100, Свердловская обл., г. Екатеринбург, ул. Восточная, д. 33Б

Испытательный центр

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15

Факс: 8 (343) 350-40-81

Е-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

Лист № 1

Всего листов 9

Регистрационный № 91299-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 730. Основная схема учета. ПСП «Козьмино»

Назначение средства измерений

Система измерений количества и показателей качества нефти № 730. Основная схема учета. ПСП «Козьмино» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти, основанного на измерениях объема нефти с применением преобразователей объемного расхода, плотности нефти с применением преобразователя плотности или определенной в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления и объемной доли воды в нефти, определенной в лаборатории.

СИКН, заводской № 730, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

СИКН состоит из:

- блока измерительных линий, включающий в себя пять рабочих, одну резервную и одну контрольно-резервную измерительные линии;
- блока измерений показателей качества нефти;
- трубопоршневой поверочной установки, общей для СИКН № 730 и СИКН № 733;
- системы сбора и обработки информации (далее - СОИ);
- узла подключения передвижной поверочной установки, общего для СИКН № 730 и СИКН № 733;
- системы промывки и эталонная поверочная установка (ЭПУ), общей для СИКН № 730 и СИКН № 733;
- межблочных технологических и дренажных трубопроводов с запорной арматурой;
- узла регулирования расхода и давления.

В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.

Таблица 1 - Состав СИКН

Наименование и тип средства измерений	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Преобразователи расхода жидкости турбинные геликоидные серии HTM модели HTM 16 (далее - ТПР)	38725-08
Преобразователи плотности жидкости измерительные (мод. 7835)	15644-06
Преобразователи плотности и вязкости жидкости измерительные модели 7829	15642-06
Влагомеры нефти поточные УДВН-1пм	14557-05
Расходомер ультразвуковой UFM 3030	32562-06
Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ модели 65-644	27129-04
Термопреобразователи прецизионные ПТ 0304-ВТ	77963-20
Преобразователи давления измерительные 3051	14061-04
Анализатор серы рентгеноабсорбционный «SPECTRO 682T-HP» в потоке жидких углеводородов, находящихся под давлением	32215-06
Установка поверочная трубопоршневая двунаправленная (далее - ТПУ)	37248-08
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)	67527-17

В состав СИКН входят показывающие средства измерений давления и температуры

нефти утвержденных типов.

СИКН обеспечивает выполнение следующих основных функций:

- измерения массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
- вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и массовой доли концентрации хлористых солей, полученных в аккредитованной испытательной лаборатории;
- измерение температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;
- поверку и контроль метрологических характеристик (КМХ) ТПР на месте эксплуатации без нарушения процесса измерений с применением ТПУ;
- проведение КМХ ТПР с применением контрольно-резервного ТПР;
- контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;
- автоматический и ручной отбор проб по ГОСТ 2517-2012 «Нефть и нефтепродукты. Метод отбора проб»;
- защита информации от несанкционированного доступа.

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

Пломбирование СИКН не предусмотрено. Нанесение знака поверки на СИКН не предусмотрено.

Рисунок 1 - Информационная табличка СИКН

Программное обеспечение

Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.

Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО СИКН

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	AnalogConverter. app
Номер версии (идентификационный номер) ПО	1.2.14.1
Цифровой идентификатор ПО	9319307D

Идентификационное наименование ПО	SIKNCalc.app
Номер версии (идентификационный номер) ПО	1.7.14.3
Цифровой идентификатор ПО	17D43552

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Sarasota.app
Номер версии (идентификационный номер) ПО	1.1.14.18
Цифровой идентификатор ПО	5FD2677A

Идентификационное наименование ПО	PP 78xx.app
Номер версии (идентификационный номер) ПО	1.1.14.20
Цифровой идентификатор ПО	CB6B884C

Идентификационное наименование ПО	MI1974.app
Номер версии (идентификационный номер) ПО	1.6.14.11
Цифровой идентификатор ПО	116E8FC5

Идентификационное наименование ПО	MI3233.app
Номер версии (идентификационный номер) ПО	1.1.14.28
Цифровой идентификатор ПО	3836BADF

Идентификационное наименование ПО	MI3265.app
Номер версии (идентификационный номер) ПО	1.6.14.3
Цифровой идентификатор ПО	4EF156E4

Идентификационное наименование ПО	MI3266.app
Номер версии (идентификационный номер) ПО	1.6.14.6
Цифровой идентификатор ПО	4D07BD66

Идентификационное наименование ПО	MI3267.app
Номер версии (идентификационный номер) ПО	1.6.14.5
Цифровой идентификатор ПО	D19D9225

Идентификационное наименование ПО	MI3287.app
Номер версии (идентификационный номер) ПО	1.6.14.4
Цифровой идентификатор ПО	3A4CE55B

Идентификационное наименование ПО	MI3312.app
Номер версии (идентификационный номер) ПО	1.1.14.30
Цифровой идентификатор ПО	E56EAB1E

Идентификационное наименование ПО	MI3380.app
Номер версии (идентификационный номер) ПО	1.6.14.12
Цифровой идентификатор ПО	23F21EA1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	KMH PP.app
Номер версии (идентификационный номер) ПО	1.1.14.17
Цифровой идентификатор ПО	71C65879

Идентификационное наименование ПО	KMH PP AREOM.app
Номер версии (идентификационный номер) ПО	1.3.14.1
Цифровой идентификатор ПО	62C75A03

Идентификационное наименование ПО	MI2816.app
Номер версии (идентификационный номер) ПО	1.1.14.5
Цифровой идентификатор ПО	B8DF3368

Идентификационное наименование ПО	MI3151.app
Номер версии (идентификационный номер) ПО	1.1.14.21
Цифровой идентификатор ПО	F3B1C494

Идентификационное наименование ПО	KMH MPR MPR.app
Номер версии (идентификационный номер) ПО	1.1.14.4
Цифровой идентификатор ПО	6A8CF172

Идентификационное наименование ПО	MI3272.app
Номер версии (идентификационный номер) ПО	1.1.14.50
Цифровой идентификатор ПО	232DDC3F

Идентификационное наименование ПО	MI3288.app
Номер версии (идентификационный номер) ПО	1.1.14.14
Цифровой идентификатор ПО	32D8262B

Идентификационное наименование ПО	MI3155.app
Номер версии (идентификационный номер) ПО	1.1.14.30
Цифровой идентификатор ПО	F70067AC

Идентификационное наименование ПО	MI3189.app
Номер версии (идентификационный номер) ПО	1.1.14.21
Цифровой идентификатор ПО	35DD379D

Идентификационное наименование ПО	KMH PV.app
Номер версии (идентификационный номер) ПО	1.1.14.1
Цифровой идентификатор ПО	9F5CD8E8

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	KMH PW.app
Номер версии (идентификационный номер) ПО	1.1.14.2
Цифровой идентификатор ПО	5C9E0FFE

Идентификационное наименование ПО	MI2974.app
Номер версии (идентификационный номер) ПО	1.1.14.21
Цифровой идентификатор ПО	AB567359

Идентификационное наименование ПО	MI3234.app
Номер версии (идентификационный номер) ПО	1.1.14.34
Цифровой идентификатор ПО	ED6637F5

Идентификационное наименование ПО	GOSTR8908.app
Номер версии (идентификационный номер) ПО	1.1.14.33
Цифровой идентификатор ПО	8D37552D
Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики СИКН

Наименование характеристики	Значение
Диапазон измерений расхода нефти через СИКН*, м³/ч	от 400 до 14000
Пределы допускаемой относительной погрешности измерений массы брутто нефти, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %	±0,35
*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений.

Таблица 4 - Основные технические характеристики СИКН

Наименование характеристики

Значение

Измеряемая среда

нефть по

ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

Наименование характеристики	Значение
Диапазон измерений давления нефти, МПа	от 0,3 до 1,6
Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа
- в рабочем режиме, не более	0,2
- в режиме поверки и КМХ, не более	0,4
Физико-химические свойства измеряемой среды: - вязкость кинематическая в рабочем диапазоне темпера-
туры, мм²/с (сСт)	от 5 до 36
- плотность в рабочем диапазоне температуры, кг/м³	от 830,0 до 860,0
- температура перекачиваемой нефти, °С	от +2 до +40
- массовая доля воды, %, не более	1,0
- массовая концентрация хлористых солей, мг/дм³,
не более	900
- массовая доля механических примесей, %, не более	0,05
Содержание свободного газа	не допускается
Режим работы СИКН	периодический, автоматизированный
Параметры электрического питания:
- напряжение переменного тока, В	380±38 (трехфазное); 220±22 (однофазное)
- частота переменного тока, Гц	50±1
Условия эксплуатации:
- температура окружающего воздуха, ^оС	от -26,5 до +37
- температура воздуха внутри помещений в холодное время года, °С:
а) помещение БИК (для стандартного исполнения преоб-	не ниже 5
разователя серосодержания, без подогрева);
б) помещение для ЭПУ;	не ниже 10
в) помещения для размещения оборудования СОИ СИКН	от 22 до 24
и системы распределения электроэнергии
Срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность СИКН

Наименование	Обозначение	Количество, шт./экз.
Система измерений количества и показателей качества нефти № 730. Основная схема учета. ПСП «Козьмино»	-	1 шт.
Комплект эксплуатационной документации	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 730 ООО «Транснефть - Порт Козьмино», свидетельство об аттестации методики (метода) измерений № 375-RA.RU.312546-2023 от 22.08.2023.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Транснефть - Порт Козьмино» (ООО «Транснефть - Порт Козьмино»)

ИНН 2508081814

Юридический адрес: 692941, Приморский край, г. Находка, ул. Нижне-Набережная (поселок Врангель мкр.), д. 78

Изготовитель

Общество с ограниченной ответственностью «Транснефть - Порт Козьмино»

(ООО «Транснефть - Порт Козьмино»)

ИНН 2508081814

Адрес: 692941, Приморский край, г. Находка, ул. Нижне-Набережная (поселок Врангель мкр.), д. 78

Испытательный центр

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: (495) 950-87-00

Факс: (495) 950-85-97

W eb-сайт: https://metrology.transneft.ru/

E-mail: cmo@cmo.transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

Лист № 1

Всего листов 8

Регистрационный № 91300-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 444 ПСП «Кириши»

Назначение средства измерений

Система измерений количества и показателей качества нефти № 444 ПСП «Кириши» (далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефти при проведении учетных операций.

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

- объёма нефти с помощью преобразователей расхода, давления и температуры;
- плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.

СИКН, заводской № 01, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока фильтров, блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту -БИК), системы сбора и обработки информации, блока трубопоршневой поверочной установки (ТПУ). БИЛ состоит из трёх рабочих измерительных линий и одной контрольно-резервной измерительной линии.

Рисунок 1 - Общий вид СИКН

В состав СИКН входят средства измерений, приведенные в таблице 1.

Таблица 1 - Перечень средств измерений

Наименование измерительного компонента	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Преобразователь расхода жидкости турбинные модели HELIFLU TZN	46057-14
Преобразователь расхода турбинный геликоидный DN 250¹	77003-19
Датчики давления модели Агат- 100МТ	74779-19
Преобразователи давления измерительные 3051	14061-99
Термопреобразователи прецизионные ПТ 0304-ВТ	77963-20
Термопреобразователи сопротивления платиновые серии 65	22257-01
Термопреобразователи сопротивления платиновые серии 65	22257-11
Преобразователи измерительные к датчикам температуры 644	14683-00
Преобразователи измерительные 644	14683-04
Преобразователи измерительные 644	14683-09
Преобразователь плотности жидкости измерительный 7835	15644-01
Преобразователь плотности и вязкости жидкости измерительный модели 7829	15642-01
Преобразователь плотности и вязкости жидкости измерительный модели 7829	15642-06
Влагомер нефти поточный УДВН-1пм²	14557-15
Влагомер нефти поточный УДВН-1пм³	14557-01
Анализатор серы модели ASOMA 682 T-HP-EX	50181-12
Расходомер ультразвуковой UFM 3030	48218-11
Двунаправленная трубопоршневая поверочная установка для жидкостей фирмы «Daniel» Ду от 8" до 42"	20054-00
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)	67527-17

Заводской номер СИКН нанесен методом лазерной гравировки на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

Пломбировка СИКН не предусмотрена. Нанесение знака поверки на СИКН не предусмотрено.

Рисунок 2 - Информационная табличка СИКН

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.

ПО АРМ оператора не содержит метрологически значимой части.

Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО СИКН

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	AnalogConverter. app
Номер версии (идентификационный номер) ПО	1.2.14.1
Цифровой идентификатор ПО	9319307D

Идентификационное наименование ПО	SIKNCalc.app
Номер версии (идентификационный номер) ПО	1.7.14.3
Цифровой идентификатор ПО	17D43552

Идентификационное наименование ПО	Sarasota.app
Номер версии (идентификационный номер) ПО	1.1.14.18
Цифровой идентификатор ПО	5FD2677A

Идентификационное наименование ПО	MI3265.app
Номер версии (идентификационный номер) ПО	1.6.14.3
Цифровой идентификатор ПО	4EF156E4

Идентификационное наименование ПО	PP 78xx.app
Номер версии (идентификационный номер) ПО	1.1.14.20
Цифровой идентификатор ПО	CB6B884C

Идентификационное наименование ПО	MI1974.app
Номер версии (идентификационный номер) ПО	1.6.14.11
Цифровой идентификатор ПО	116E8FC5

Идентификационное наименование ПО	MI3233.app
Номер версии (идентификационный номер) ПО	1.1.14.28
Цифровой идентификатор ПО	3836BADF

Идентификационное наименование ПО	MI3266
Номер версии (идентификационный номер) ПО	1.6.14.6
Цифровой идентификатор ПО	4D07BD66

Идентификационное наименование ПО	MI3267.app
Номер версии (идентификационный номер) ПО	1.6.14.5
Цифровой идентификатор ПО	D19D9225

Идентификационное наименование ПО	MI3287.app
Номер версии (идентификационный номер) ПО	1.6.14.4
Цифровой идентификатор ПО	3A4CE55B

Идентификационное наименование ПО	MI3312.app
Номер версии (идентификационный номер) ПО	1.1.14.30
Цифровой идентификатор ПО	E56EAB1E

Идентификационное наименование ПО	MI3380.app
Номер версии (идентификационный номер) ПО	1.6.14.12
Цифровой идентификатор ПО	23F21EA1

Идентификационное наименование ПО	KMH PP.app
Номер версии (идентификационный номер) ПО	1.1.14.17
Цифровой идентификатор ПО	71C65879

Идентификационное наименование ПО	KMH PP AREOM.app
Номер версии (идентификационный номер) ПО	1.3.14.1
Цифровой идентификатор ПО	62C75A03

Идентификационное наименование ПО	KMH MPR MPR.app
Номер версии (идентификационный номер) ПО	1.1.14.4
Цифровой идентификатор ПО	6A8CF172

Идентификационное наименование ПО	MI2816.app
Номер версии (идентификационный номер) ПО	1.1.14.5
Цифровой идентификатор ПО	B8DF3368

Идентификационное наименование ПО	MI3151.app
Номер версии (идентификационный номер) ПО	1.1.14.21
Цифровой идентификатор ПО	F3B1C494

Идентификационное наименование ПО	MI3272.app
Номер версии (идентификационный номер) ПО	1.1.14.50
Цифровой идентификатор ПО	232DDC3F

Идентификационное наименование ПО	MI3288.app
Номер версии (идентификационный номер) ПО	1.1.14.14
Цифровой идентификатор ПО	32D8262B

Идентификационное наименование ПО	MI3155.app
Номер версии (идентификационный номер) ПО	1.1.14.30
Цифровой идентификатор ПО	F70067AC

Идентификационное наименование ПО	MI3189.app
Номер версии (идентификационный номер) ПО	1.1.14.21
Цифровой идентификатор ПО	35DD379D

Идентификационное наименование ПО	KMH PV.app
Номер версии (идентификационный номер) ПО	1.1.14.1
Цифровой идентификатор ПО	9F5CD8E8

Идентификационное наименование ПО	KMH PW.app
Номер версии (идентификационный номер) ПО	1.1.14.2
Цифровой идентификатор ПО	5C9E0FFE

Идентификационное наименование ПО	MI2974.app
Номер версии (идентификационный номер) ПО	1.1.14.21
Цифровой идентификатор ПО	AB567359

Идентификационное наименование ПО	MI3234.app
Номер версии (идентификационный номер) ПО	1.1.14.34
Цифровой идентификатор ПО	ED6637F5

Идентификационное наименование ПО	GOSTR8908.app
Номер версии (идентификационный номер) ПО	1.1.14.33
Цифровой идентификатор ПО	8D37552D
Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики СИКН

Наименование характеристики	Значение
Диапазон измерений расхода нефти*, м³/ч	от 350 до 4800
Пределы допускаемой относительной погрешности измерений массы брутто нефти, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %	±0,35
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Рабочее давление нефти в СИКН с учетом ее подключения к технологическим трубопроводам, на входе СИКН, МПа	0,11-0,8
Режим работы СИКН	непрерывный
Измеряемая среда	нефть по ГОСТ Р 51858-2002
Физико-химические свойства измеряемой среды: - температура, °C - плотность в рабочем диапазоне температуры, кг/м³ - кинематическая вязкость в рабочем диапазоне температуры, мм²/с (сСт) - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм³, не более - массовая доля механических примесей, %, не более - содержание свободного газа	от -2 до +40 от 850,1 до 895,0 от 15 до 70 0,5 100 0,05 Не допускается
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22, 380±38 50±1

Условия эксплуатации:

а) температура окружающей среды, °C:

- в месте установки БИЛ
- в месте установки ИВК

б) относительная влажность в месте установки ИВК, %

в) атмосферное давление, кПа

от -40 до +40 от +10 до +35

от 30 до 80 от 84 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность СИКН

Наименование	Обозначение	Количество шт./ экз.
Система измерений количества и показателей качества нефти № 444 ПСП «Кириши»	-	1
Инструкция по эксплуатации	-	1
Методика поверки	-	1

Сведения о методиках (методах) измерений

приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 444 ПСП «Кириши» Ленинградского РНУ ООО «Транснефть -Балтика», свидетельство об аттестации № 393-RA.RU.312546-2023 от 12.10.2023.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Транснефть-Балтика»

(ООО «Транснефть-Балтика»)

ИНН 4704041900

Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А

Изготовитель

Общество с ограниченной ответственностью «Транснефть-Балтика»

(ООО «Транснефть-Балтика»)

ИНН 4704041900

Адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А

Телефон: +7 (812) 380-62-25

E-mail: baltneft@spb.transneft.ru

Испытательный центр

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: (495) 950-87-00, факс: (495) 950-85-97

W eb-сайт: https://metrology.transneft.ru/

E-mail: cmo@cmo.transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

Лист № 1 Регистрационный № 91301-24 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Трансэнергопром» (ОАО «ТВЗ» и ООО «ПК Транспортные системы») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «Пирамида 2000», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

От сервера информация в виде xml-файлов установленных форматов поступает на АРМ по каналу связи сети Internet.

Передача информации от АРМ в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ производится по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется 1 раз в час, корректировка часов сервера производится независимо от величины расхождений.

Сравнение показаний часов счетчиков с часами сервера осуществляется не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении показаний с часами сервера более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 002, указывается в формуляре АИИС КУЭ, а также на специальном информационном шильдике на тыльной стороне сервера БД уровня ИВК типографическим способом.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». ПО «Пирамида 2000» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2000». Метрологически значимая часть ПО «Пирамида 2000» указана в таблице 1. Уровень защиты ПО «Пирамида 2000» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «Пирамида 2000»
Идентификационные данные (признаки)
Идентификационное наименование ПО	CalcCli-ents.dll	CalcLeak-age.dll	CalcLoss es.dll	Metrol-ogy.dll
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО	e55712d0 blb21906 5d63da94 9114dae4	bl959ff70 belebl7c 83f7b0f6d 4al32f	d79874dl 0fc2bl56 a0fdc27e lca480ac	52e28d7b6 08799bb3c cea41b548 d2c83
Алгоритм вычисления цифрового идентификатора ПО

Значение

ParseBin. dll

Par-seIEC.dll

Parse-Mod-bus.dll

ParsePira mida.dll

Synchro

NSLdll

Verify-

Time.dll

не ниже 3.0

6f557f885

Ь7372613

28cd7780

5bdlba7

48е73а92

83dle664

9452lf63

d00b0d9f

c391d642

71acf405

5bb2a4d3

felf8f48

ecf532935 cala3fd32 15049aflf d979f

530d9b01

26f7cdc2

3ecd814c

4eb7ca09

lea5429b

261fb0e2

884f5b35

6aldle75

MD5

Лист № 4 Всего листов 9 Метрологические и технические характеристики

Таблица 2 — Состав измерительных каналов (ИК) АИИС КУЭ и их метрологические характеристики

№ ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
№ ИК	Наименование точки измерений	ТТ	ТН	Счетчик	УСВ	Сервер	Вид электроэнергии	Границы допускаемой основной относительной погрешности (±3), %	Границы допускаемой относительной погрешности в рабочих условиях (±3), %
1	2	3	4	5	6	7	8	9	10
1	ПС 110/35/10 кВ Торжок, РУ-10 кВ, 1 СШ 10 кВ, яч.19	ТПЛ-10с кл.т 0,5S Ктт = 200/5 рег. № 29390-10	НАМИ-10-95УХЛ2 кл.т 0,5 Ктн = 10000/100 рег. № 20186-05	Меркурий 234 кл.т 0,5S/1,0 рег. № 75755-19	УСВ-3 Рег.№ 64242-16	HP ProLiant DL180 Gen 10	Активная Реактивная	4,9 2,7	5,1 4,0
2	ПС 110/35/10 кВ Торжок, РУ-10 кВ, 2 СШ 10 кВ, яч.33	ТПЛ-10 кл.т 0,5 Ктт = 300/5 рег. № 1276-59	НАМИ-10- 95УХЛ2 кл.т 0,5 Ктн = 10000/100 рег. № 20186-05	Меркурий 234 кл.т 0,5S/1,0 рег. № 75755-19	УСВ-3 Рег.№ 64242-16	HP ProLiant DL180 Gen 10	Активная Реактивная	4,9 2,7	5,1 4,0

Продолжение таблицы 2

ПС 110/35/10 кВ

Центросвар, РУ-10 кВ, 2СШ 10 кВ яч.16

ТЛК-10

кл.т 0,5S Ктт = 300/5 рег. № 9143-06

НАМИТ-10

кл.т 0,5

Ктн = 10000/100

рег. № 16687-07

СЭТ-4ТМ.03М

кл.т 0,2S/0,5 рег. № 36697-17

УСВ-3

Рег.№ 64242-16

HP ProLiant DL180 Gen 10

Активная

Реактивная

4,8

2,4

4,8

2,7

ПС 110/35/10кВ

Центросвар, РУ-10 кВ, 3СШ 10 кВ яч.45

ТЛК-10

кл.т 0,5S

Ктт = 300/5 рег. № 9143-06

НАМИТ-10

кл.т 0,5

Ктн = 10000/100

рег. № 16687-07

СЭТ-4ТМ.03М

кл.т 0,2S/0,5 рег. № 36697-17

Активная

Реактивная

4,8

2,4

4,8

2,7

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

1 Допускается замена измерительных трансформаторов, счетчиков на аналогичные утвержденных типов при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 4 метрологических характеристик.
2 Допускается замена УССВ на аналогичные утвержденных типов.
3 Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.
4 Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с
5 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.
6 Погрешность в рабочих условиях указана для тока 2% 1ном cos9 = 0,5 инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс 5 °С до плюс 35 °С.
7 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от Ьом	от 2(5) до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для сервера, УССВ ИВК	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Меркурий 234: - средняя наработка на отказ, ч, не менее	320000
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии СЭТ-4ТМ.03М: - средняя наработка на отказ, ч, не менее	165000
- среднее время восстановления работоспособности, ч	2
УССВ ИВК Устройства синхронизации времени УСВ-3: - средняя наработка на отказ, ч, не менее	45000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.
- журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

- защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Тип	Количество
1	2	4
Трансформатор тока	ТПЛ-10с	2
Трансформатор тока	ТПЛ-10	2
Трансформатор тока проходной с литой изоляцией	ТЛК-10	4
Трансформатор напряжения	НАМИ-10-95УХЛ2	2
Трансформатор напряжения	НАМИТ-10	2
Счетчик электрической энергии статический	Меркурий 234	2
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	2
УССВ	УСВ-3	2
Формуляр	ЭП.411714.АИИС.004 ПФ	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО "Трансэнергопром" (ОАО «ТВЗ» и ООО «ПК Транспортные системы»), аттестованном ООО «ЭнерТест», регистрационный номер в реестре аккредитованных лиц № RA.RU.311723.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Трансэнергопром»

(ООО «Трансэнергопром»)

ИНН 7708503727

Юридический адрес: 123317, г. Москва, ул. Литвина -Седого, д. 4, стр. 1

Телефон (факс): (495) 103-45-72, (495) 103-45-72

E-mail: info@transenprom.ru

Изготовитель

Общество с ограниченной ответственностью «Энергопрайм» (ООО «Энергопрайм») ИНН 3328030900

Юридический адрес: 600022, Владимирская обл., г. Владимир, Ставровская ул, д. 4 Адрес места осуществления деятельности: 600022, Владимирская обл.,

г. Владимир, Ставровская ул, д. 4

Телефон: +7 915-769-34-14

E-mail: zevladimir33@gmail.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест»)

Адрес: 141100, Московская обл., г. Щелково, пер. 1-й Советский, д. 25, оф. 3031 Телефон: +7 (499) 991-19-91

Web-сайт: www.enertest.ru

E-mail: info@enertest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311723.

Лист № 1 Регистрационный № 91302-24 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-10000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-10000 (далее - резервуары) предназначены для измерения объема жидкости, а также для ее приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные вертикальные цилиндрические, номинальной

вместимостью 10000 м³.

Принцип действия резервуаров основан на заполнении их жидкостью до определенного уровня, соответствующего заданному значению объема.

Заводские номера резервуаров в виде буквенно-цифрового обозначения, состоящие из букв и арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к крышке люка резервуара.

Резервуары РВС-10000 с заводскими номерами ЕВ-1, ЕВ-2, ЕВ-3 расположены на территории насосной водяного пожаротушения по адресу: Краснодарский край, г. Туапсе, ул. Сочинская, д.1.

Общий вид резервуаров РВС-10000 представлен на рисунках 1, 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РВС-10000 № ЕВ-1

Рисунок 2 - Общий вид резервуара РВС-10000 № ЕВ-2

Рисунок 3 - Общий вид резервуара РВС-10000 № ЕВ-3 Пломбирование резервуаров РВС-10000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	10000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-10000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «РН-Туапсинский

нефтеперерабатывающий завод» (ООО «РН-Туапсинский НПЗ»)

ИНН 2365004375

Юридический адрес: 352800, Краснодарский край, г. Туапсе, ул. Сочинская, д. 1

Телефон/факс: +7 (86167) 77-7-14/ (86167) 7-75-00

Web-сайт: tnpz.rosneft.ru

E-mail: secretary@tnpz.rosneft.ru

Изготовитель

Общество с ограниченной ответственностью «РН-Туапсинский

нефтеперерабатывающий завод» (ООО «РН-Туапсинский НПЗ»)

ИНН 2365004375

Адрес: 352800, Краснодарский край, г. Туапсе, ул. Сочинская, д.1

Телефон/факс: +7 (86167) 77-7-14/ (86167) 7-75-00

Web-сайт: tnpz.rosneft.ru

E-mail: secretary@tnpz.rosneft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 91303-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-16

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-16 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 16 м³ подземного расположения.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1). Табличка крепится к фланцу измерительного люка.

Резервуар РГС-16 с заводским номером 345, расположен на территории ООО «УНК-Пермь» по адресу: 617757, Пермский край, г. Чайковский, с. Уральское, ул. Нефтяников, 2А.

Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловины приведена на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Маркировочная табличка резервуара

Рисунок 2 - Эскиз общего вида резервуара

Рисунок 3 - Горловина резервуара РГС-16 зав.№ 345

Пломбирование резервуара РГС-16 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	16
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-16	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Акционерное общество «Димитровградский завод химического машиностроения»

(АО «Димитровградхиммаш»)

ИНН 7302000070

Юридический адрес: 433511, Ульяновская обл., г. Димитровград, ул. Куйбышева, д. 256

Телефон/ факс: +7 (84235) 4-72-90/ (84235) 4-72-98

Web-сайт: www.himmash.net

E-mail: himmash@himmash.net

Изготовитель

Акционерное общество «Димитровградский завод химического машиностроения» (АО «Димитровградхиммаш»)

ИНН 7302000070

Адрес: 433511, Ульяновская обл., г. Димитровград, ул. Куйбышева, д. 256

Телефон/ факс: +7 (84235) 4-72-90/ (84235) 4-72-98

Web-сайт: www.himmash.net

E-mail: himmash@himmash.net

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 91304-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-8

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-8 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 8 м³ подземного расположения.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуар РГС-8 с заводским номером 37, расположен на территории ООО «УНК-Пермь» по адресу: 617757, Пермский край, г. Чайковский, с. Уральское, ул. Нефтяников, 2А.

Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловин и измерительного люка приведена на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Маркировочная табличка резервуара

Рисунок 2 - Эскиз общего вида резервуара

Рисунок 3 - Горловины и измерительный люк резервуара РГС-8 зав.№ 37

Пломбирование резервуара РГС-8 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	8
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-8	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Акционерное общество «Димитровградский завод химического машиностроения»

(АО «Димитровградхиммаш»)

ИНН 7302000070

Юридический адрес: 433511, Ульяновская обл., г. Димитровград, ул. Куйбышева, д. 256

Телефон/ факс: +7 (84235) 4-72-90/ (84235) 4-72-98

Web-сайт: www.himmash.net

E-mail: himmash@himmash.net

Изготовитель

Акционерное общество «Димитровградский завод химического машиностроения» (АО «Димитровградхиммаш»)

ИНН 7302000070

Адрес: 433511, Ульяновская обл., г. Димитровград, ул. Куйбышева, д. 256

Телефон/ факс: +7 (84235) 4-72-90/ (84235) 4-72-98

Web-сайт: www.himmash.net

E-mail: himmash@himmash.net

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Применяется при температуре среды от 0 до +40 °С.

Применяется при температуре среды от -2 до +33 °С.

Применяется при температуре среды от +5 до +40 °С.

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

СИКН обеспечивает выполнение следующих функций:

- автоматическое вычисление массы брутто нефти (т);
- автоматизированное вычисление массы нетто нефти (т);
- автоматическое измерение объемного влагосодержания (%), плотности (кг/м³), кинематической вязкости (мм²/с, сСт), температуры (°С) и давления (МПа) нефти;
- вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;
- поверку и КМХ преобразователей расхода по стационарной или передвижной ТПУ;
- поверку стационарной ТПУ по передвижной поверочной установке;
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
- защиту информации от несанкционированного доступа.

Техническая поддержка

8330 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 357 от 09.02.2024

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

8330 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 357 от 09.02.2024

Текст приказа Росстандарта № 357 от 09.02.2024

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
