Изменения в описание типа на тестеры средств радиосвязи СМА180ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры средств радиосвязи СМА180
Назначение средства измеренийТестеры средств радиосвязи СМА180 предназначены для измерений амплитудочастотных характеристик сигналов, параметров их модуляции, а также воспроизведения немодулированных и модулированных сигналов.
Описание средства измеренийПринцип действия тестеров средств радиосвязи СМА180 основан на комбинации в одном приборе функционалов анализатора спектра с гетеродинным переносом исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналоговоцифрового преобразователя (АЦП) с блоком цифровой обработки, а также генератора сигналов с системой цифровой фазовой автоподстройки частоты и квадратурным модулятором с источником модулирующих колебаний на основе цифро-аналогового преобразователя (ЦАП). В низкочастотной области предусмотрена возможность прямой работы АЦП и ЦАП для анализа и генерации сигналов звукового диапазона частот. Для измерений больших уровней мощности используется встроенный отключаемый аттенюатор.
Конструктивно тестеры средств радиосвязи СМА180 выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную и низкочастотную части и управляющий компьютер.
Тестеры систем радиосвязи СМА180 работают под управлением встроенного компьютера с операционной системой Windows и специализированного программного обеспечения. Тестеры систем радиосвязи позволяют проводить измерения в ручном и автоматическом (по интерфейсам USB, GPIB, LAN) режимах.
Тестеры систем радиосвязи СМА180 имеют следующие опции:
-
- СМА-В110В - генератор модулирующих сигналов произвольной формы;
-
- СМА-В690А/В690М - генератор опорной частоты повышенной точности;
-
- СМА-В612А - интерфейс GPIB;
-
- СМА-К120 - опция анализатора спектра.
Внешний вид тестеров средств радиосвязи СМА180 и обозначение места нанесения знака утверждения типа средства измерений приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечениеДля управления режимами работы тестеров средств радиосвязи СМА180 и обработки измерительных сигналов применяется встроенное программное обеспечение (далее-ПО) «СМA Firmware», обеспечивающее формирование заданий на проведение измерений, управление работой тестеров в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с тестерами СМА180 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Метрологически значимая часть ПО тестеров средств радиосвязи СМА180 и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СМА Firmware |
|
Номер версии (идентификационный номер) ПО |
Версия 1.5 и выше |
|
Цифровой идентификатор ПО |
нет данных |

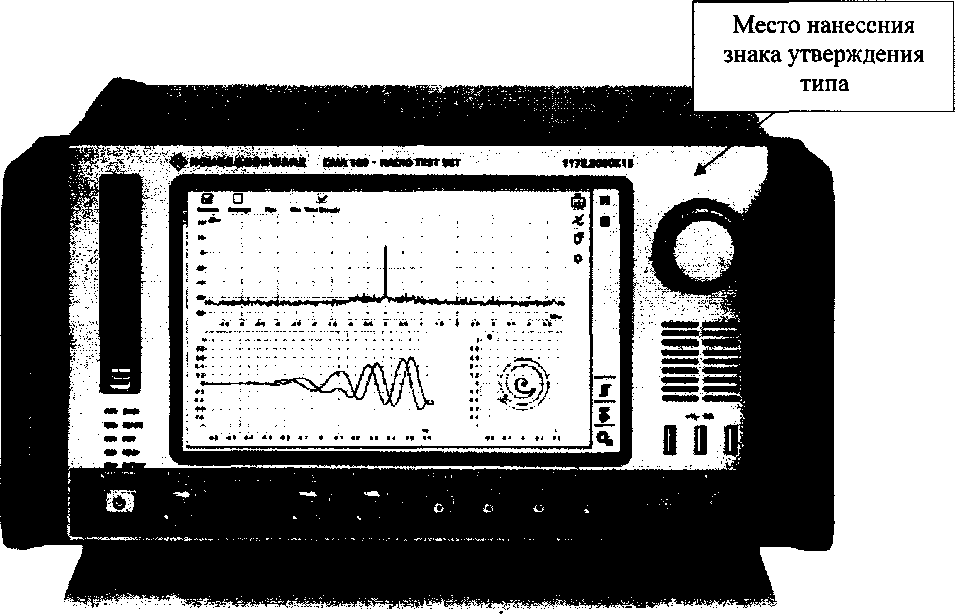

Рисунок 1 - Внешний вид тестеров средств радиосвязи СМА180

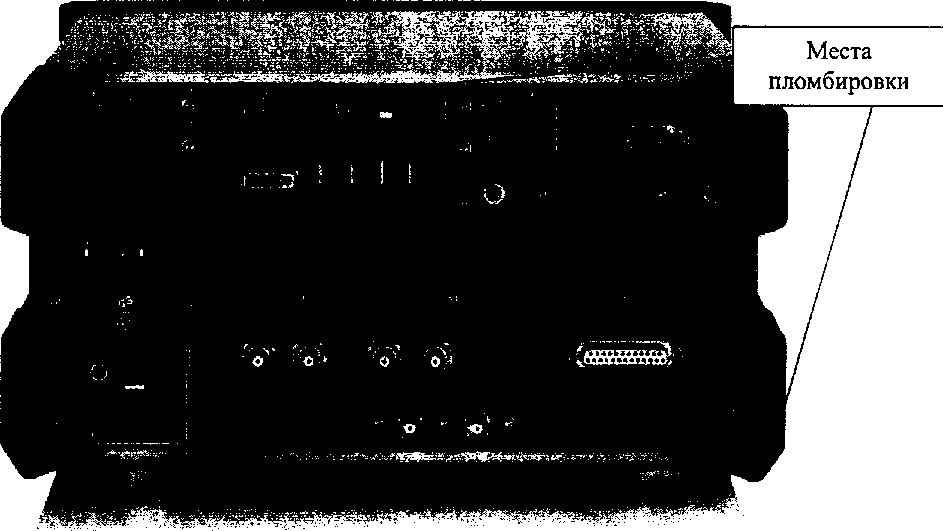

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Метрологические и технические характеристикиМетрологические и технические характеристики тестеров средств радиосвязи СМА180 приведены в таблицах 2-7.
Таблица 2 - Параметры опорной частоты
|
Наименование характеристики |
Значение | |
|
Номинальное значение частоты опорного кварцевого генератора, МГц |
10 | |
|
Пределы допускаемой относительной погрешности частоты опорного генератора Sf |
Штатно |
±10'6 |
|
Опция В690А |
+10'7 | |
|
Опция В690М |
+3-10-* | |
Таблица 3 - Параметры генератора высокочастотного
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диапазон частот, Гц |
от 105 до ЗЮ9 | |
|
Разрешение по частоте, Гц |
1 | |
|
Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом на выходе RF OUT, в диапазоне частот, дБм Вт1) |
от 0,1 МГц до 30 МГц включ. |
от минус 120 до 8 |
|
св. 30 МГц до 2 ГГц включ. |
от минус 120 до 10 | |
|
св. 2 ГГц до 3 ГГц включ. |
от минус 112 до 5 | |
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 | |
|
Пределы допускаемой абсолютной погрешности установки уровня, в диапазоне частот, дБ |
от 0,1 МГц до 1 МГц включ. |
±2 |
|
св. 1 МГц до 2 ГГц включ. |
±1 | |
|
св. 2 ГГц до 2,7 ГГц включ. |
±2 | |
|
св. 2,7 ГГц до 3 ГГц включ. |
±2 | |
|
Волновое сопротивление выхода RF OUT, Ом |
50 | |
|
КСВН выхода RF OUT, не более |
1,5 | |
|
Тип выходного разъема |
N «розетка» | |
|
Уровень гармонических составляющих для уровня выходного сигнала |
минус 30 | |
|
2 дБмВт на выходе RF OUT, дБн2), не более | ||
|
Уровень негармонических составляющих, в диапазоне частот, дБн, не более |
от 100 кГц до 30 МГц включ. |
минус 60 |
|
св. 30 МГц до 2 ГГц включ. |
минус 55 | |
|
св. 2 ГГц до 3 ГГц включ. |
минус 45 | |
|
Уровень фазовых шумов на несущей частоте 1 ГГц при отстройке от несущей 10 кГц, дБн/Гц3), не более |
минус 110 | |
|
Диапазон установки коэффициента амплитудной модуляции Кам, % |
от Одо 100 | |
|
Дискретность установки Кам, % |
0,1 | |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции (внутренняя модуляция), % |
±1 | |
|
Коэффициент гармоник огибающей в режиме амплитудной модуляции, %, не более |
1 | |
|
Диапазон модулирующих частот для амплитудной модуляции, Гц |
от 0,1 до 2,1 104 | |
|
Диапазон установки девиации частоты, Гц |
от 0 до 105 | |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты Бд (внутренняя модуляция), Гц |
+(0,01Тд + 30) | |
|
Коэффициент гармоник огибающей в режиме частотной модуляции, %, не более |
1 | |
|
Диапазон модулирующих частот для частотной модуляции, Гц |
от 0,1 до2,1-104 | |
Здесь и далее:
^дБмВт-дБ относительно 1 мВт
-
2) дБн - дБ относительно несущей
-
3) дБн/Гц - дБ относительно уровня несущей, приведенный к полосе пропускания 1 Гц
Таблица 4 - Параметры анализатора высокочастотного
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Диапазон установки опорных уровней мощности, в зависимости от входа, дБмВт |
RFIN |
от минус 36 до 20 | |
|
RFCOM |
от минус 13 до 50 | ||
|
Динамический диапазон относительно уровня опорной мощности при полосе пропускания 1 кГц, в диапазоне частот, дБ, не менее |
от 1 МГц до 2 ГГц включ. |
95 | |
|
св. 2 ГГц до 3 ГГц включ. |
90 | ||
|
Уровень фазовых шумов на несущей частоте 1 ГГц при отстройке от несущей 10 кГц, дБн/Гц, не более |
минус 110 | ||
|
Пределы допускаемой абсолютной погрешности измерения уровня по входу RF СОМ в диапазоне от 20 до 50 дБмВт в диапазоне частот от 1 МГц до 1 ГГц в нормальных условиях применения, дБ |
±0,4 | ||
|
Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне частот от 1 МГц до 3 ГГц в рабочих условиях применения, ДБ |
±1 | ||
|
Уровень гармонических искажений относительно несущей, дБ, не более |
минус 30 | ||
|
Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих пара зитньтх каналов |
от 0,1 МГц до 2 ГГц включ. |
55 | |
|
относительно несущей, в диапазоне частот, дБ, не менее |
св. 2 ГГц до 3 ГГц включ. |
45 | |
|
Уровень остаточных сигналов комбинационных частот, дБмВт, не более |
минус 90 | ||
|
Диапазон измерения коэффициента амплитудной модуляции Кам, % |
от 0 до 100 | ||
|
Диапазон модулирующих частот для амплитудной модуляции, Гц |
от 10 до 2,1 104 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента амплитудной модуляции, % |
±1 |
|
Диапазон измерения девиации частоты, Гц |
от Одо 9,6 104 |
|
Диапазон модулирующих частот для частотной модуляции, Гц |
от 10 до 2,1 104 |
|
Пределы допускаемой абсолютной погрешности измерения девиации частоты Ид, Гц |
±(0,01 Тд + 30) |
|
Диапазон модулирующих частот при измерении коэффициента гармоник огибающей, Гц |
от 102 до 1,05'104 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник огибающей, % |
±0,5 |
|
Волновое сопротивление входа RF IN, Ом |
50 |
|
КСВН входа RF IN, не более |
1,5 |
|
Тип входного разъема |
N «розетка» |
Таблица 5 - Параметры генератора низкочастотного
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц |
от 20 до 2,1 Ю4 |
|
Разрешение по частоте, Гц |
1 |
|
Диапазон установки значений уровня выходного сигнала, В |
от 10’2 до 5 |
|
Дискретность установки уровня выходного сигнала, % |
0,1 |
|
Пределы допускаемой относительной погрешности установки уровня выходного сигнала, % |
±1,5 |
|
Коэффициент гармоник выходного сигнала, не более, % |
0,025 |
|
Выходное сопротивление, не более, Ом |
4 |
|
Тип выходного разъема |
BNC «розетка» |
Таблица 6 - Параметры анализатора низкочастотного
|
Наименование характеристики |
Значение |
|
Диапазон частот вольтметра, Гц |
от 50 до 2-104 |
|
Диапазон измеряемых значений уровня входного сигнала, В |
от 10’3 до 30 |
|
Разрешение по уровню входного сигнала, % |
0,1 |
|
Пределы допускаемой относительной погрешности измерения уровня входного сигнала, % |
±1,5 |
|
Диапазон частот измерителя коэффициента гармоник, Гц |
от 102 до 104 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник, % |
±1 |
|
Входное сопротивление, не менее, кОм |
100 |
|
Тип входного разъема |
BNC «розетка» |
Таблица 7 - Условия эксплуатации и массогабаритные характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Нормальные условия применения:
|
от 20 до 35 от 30 до 90 |
|
Рабочие условия применения:
|
от 5 до 45 от 30 до 90 |
|
Условия хранения и транспортирования: |
от минус 25 до 60 |
|
не более 70 % |
|
Напряжение питающей сети, В |
230 ± 23 |
|
Частота питающей сети, Гц |
50 ± 0,5 |
|
Потребляемая мощность, не более, Вт |
100 |
|
Масса, не более, кг |
13 |
|
Геометрические размеры (ширинахвысотахглубина), мм |
361 x 195 x 351 |
|
Время прогрева, мин |
30 |
Знак утверждения типа наносится на переднюю панель тестера средств радиосвязи СМА180 методом наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность тестеров средств радиосвязи СМА 180
|
Наименование |
Обозначение |
Количество |
|
Тестер средств радиосвязи СМА180 |
1 шт. | |
|
Опции (по отдельному заказу) |
в соответствии с заказом | |
|
Комплект ЗИП |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП РТ 2204-2014 с изменениями № 1 |
1 экз. |
осуществляется по документу МП РТ 2204-2014 с изменениями № 1 «ГСИ. Тестеры средств радиосвязи СМА180. Методика поверки», утвержденному ФБУ «Ростест-Москва» “11” января 2017 г.
Основные средства поверки:
-
- Стандарт частоты рубидиевый GPS -12RG, (Госреестр № 43830-10);
-
- Частотомер универсальный CNT-90XL (Госреестр № 41567-09);
-
- Анализатор спектра FSW8 (Госреестр № 52615-13);
-
- Генератор сигналов SMB100A (Госреестр № 39230-08);
-
- Калибратор SMBV-AM-FM (Госреестр № 56540-14);
-
- Рабочий эталон 2-ого разряда по ГОСТ Р 8.562-2007, пределы допускаемой погрешности измерения мощности ±0,1 дБ;
-
- Рабочий эталон 2-ого разряда по ГОСТ Р 8.851-2013, пределы допускаемой погрешности определения действительных значений ослабления ±0,1 дБ;
-
- Анализатор спектра низкочастотный R&S UPV с опцией В1 (Госреестр № 48123-и);
-
- Анализатор цепей векторный ZNC3 (Госреестр № 49105-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений содержатся в документе “Тестеры средств радиосвязи СМА 180. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к тестерам средств радиосвязи СМА180-
1. ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
-
2. Техническая документация фирмы “Rohde & Schwarz GmbH & Со. KG”, Германия.
Фирма “Rohde & Schwarz GmbH & Со. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Тел.:+49 89 41 29 0
Факс:+49 89 41 29 12 164
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия) г. Москва
Адрес: Российская Федерация, 115093 г. Москва, Павловская, д.7, стр.1
ИНН 9909002668
Тел.:+7 (495) 981-3560
Факс: +7(495)981-3565
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации № RA.RU.310639 выдан 16.04.2015 г.
