Лист № 1 Регистрационный № 84879-22                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа объемные диафрагменные СГВ предназначены для измерений объема газа при рабочих условиях, а также объема газа, приведенного к температуре плюс 20 °С.

Принцип действия счетчиков газа объемных диафрагменных СГВ основан на преобразовании разности давлений газа на входе и выходе в поступательное движение диафрагм, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными гибкими газонепроницаемыми диафрагмами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на пластину диафрагмы. Диафрагма, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение диафрагмы преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально числу перемещений диафрагмы и протекающему объему газа. Вращение вала приводит в движение счетный механизм, вызывая приращение показаний отсчётного устройства.

Счетчики газа объемные диафрагменные СГВ состоят из корпуса, внутри которого расположен измерительный механизм, и механического или электронного отсчетного устройства. Механическое отсчётное устройство состоит из корпуса с расположенным в нем приводом, счетным механизмом роликового типа и щитком.

Электронное отсчетное устройство осуществляет коррекцию объема газа по измеренному значению температуры с помощью встроенного термопреобразователя с учетом условно-постоянных подстановочных значений давления и коэффициента сжимаемости. Электронное отсчётное устройство состоит из корпуса, платы модуля с термопреобразователем, жидкокристаллического девятиразрядного дисплея. Электронное отсчетное устройство дополнительно может комплектоваться кнопкой для принудительного выхода на связь телеметрической платы, кнопкой для ручного открытия клапана, платой для подключения сигнализатора загазованности, датчика давления, платой интерфейсов, платой подключения телеметрии или встроенным модулем телеметрии.

Счетчики газа объемные диафрагменные СГВ выпускаются в следующих исполнениях:

• - «СГВ-VM» - с   механическим отсчетным устройством роликового типа

с возможностью установки датчиков импульсов или выносного блока телеметрии;

• - «СГВ-МТ» - с механическим отсчетным устройством роликового типа с функцией коррекции объема газа по температуре с возможностью установки датчиков импульсов или выносного блока телеметрии, имеют механическую температурную компенсацию, выполненную в виде спиральной биметаллической пружины;

• - «СГВ-Вектор» - с электронным отсчетным устройством;

• - «СГВ-Вектор К» - с электронным отсчетным устройством и встроенным клапаном отключения газа;

• - «СГВ-ЕТ» - с электронным отсчетным устройством с отдельными отсеками батарей для платы счетчика и модуля телеметрии;

• - «СГВ-ЕК» - с электронным отсчетным устройством со встроенным клапаном отключения газа и отдельными отсеками батарей для платы счетчика и модуля телеметрии.

Счетчики газа объемные диафрагменные СГВ выпускаются следующих типоразмеров: G1,6, G2,5, G4, G6, G10, G16, G25 в зависимости от диапазона измерений объемного расхода газа.

Электронное отсчетное устройство обеспечивает выполнение следующих функций:

• - вычисление накопленного объема газа, приведенного к температуре плюс 20 °С и давлению 101,325 КПа, с учетом условно-постоянных подстановочных значений давления и коэффициента сжимаемости;

• - передачу информации о накопленном объеме и состоянии на верхний уровень через модуль связи;

• - управление запорным клапаном;

• - ведение архивов и журнала событий;

• - самодиагностику;

• - защиту от несанкционированного доступа.

Структура условного обозначения счётчика газа объемного диафрагменного СГВ:

СГВ-[1]-6[2]-[3]-[4]-([5]-[6])-[7]-[Г]-[спец.], где:

• [1] - условное обозначение исполнения счетчика в зависимости от применяемого отсчётного устройства и наличия встроенного клапана: VM - механическое; МТ - механическое с термокоррекцией; Вектор - электронное; Вектор К - электронное с клапаном защиты от утечек газа, ЕТ - электронное; ЕК - электронное с клапаном защиты от утечек газа;

• [2] - обозначение значения номинального расхода для конкретной модификации счетчика, м³/ч.

• [3] - направление потока: LR-слева направо, RL - справа налево.

• [4] - тип интерфейса: RS - наличие платы RS-232; ИМП - наличие импульсного выхода; ОПТ - наличие оптического устройства для обмена информации и управления счётчиком; GSM/ GPRS, NBiOT, LPWaN, LoRa, LoRaWAN, СТРИЖ, Cigfox - наличие устройства передачи данных по выбранному каналу.

• [5] - размер штуцеров, дюйм

• [6] - межосевое расстояние, мм

• [7] - тип прошивки, для счетчиков с электронным отсчетным устройством (для счетчиков с механическим отсчетным устройством надпись отсутствует): 1 - VECTOR-TE-FW; 2 - VECTOR-T-GSM-FW; 3 - SGV-TE-FW;4 - SGV-T-FW.

[Г] - горизонтальное подключение к газопроводу (при вертикальном подключении к газопроводу надпись отсутствует);

[спец] - специальное исполнение по температуре: от минус 40 °С до 60 °С (при обычном исполнении надпись отсутствует).

Общий вид счетчиков газа объемных диафрагменных СГВ представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунках 2, 3. Счетчики газа СГВ могут оснащаться дополнительными сетками, установленными в патрубках на входе и выходе счетчика, служащими для предотвращения вмешательства в корпус счетчика, рисунок 4 (цвет и внешний вид может отличаться от представленного на фото в зависимости от комплектации).

Заводской номер наносится на маркировочную табличку отсчетного устройства методом термопечати. Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы, или на специальную мастику в чашке винта крепления.

Пломбировку изготовителя или поставщика газа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы, специальной мастики или других материалов.

а) исполнения «СГВ-VM» и «СГВ-МТ»

б) исполнения «СГВ-Вектор» и «СГВ-Вектор К»

в) исполнения «СГВ-ЕТ» и «СГВ-ЕК»

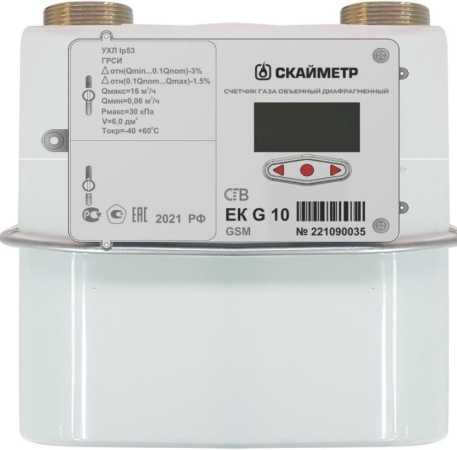

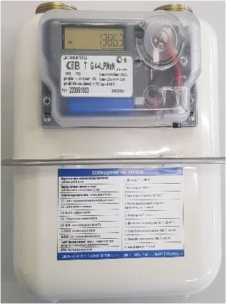

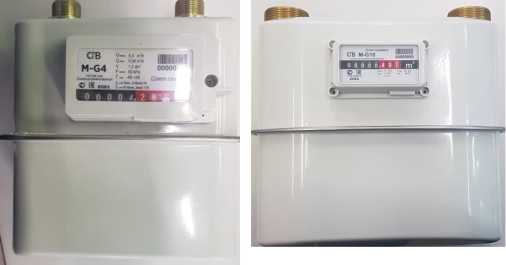

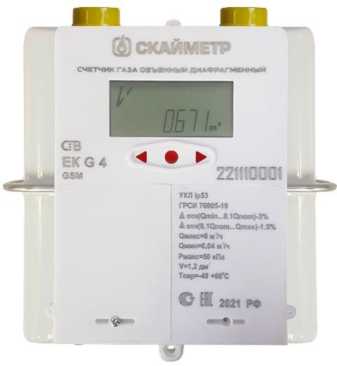

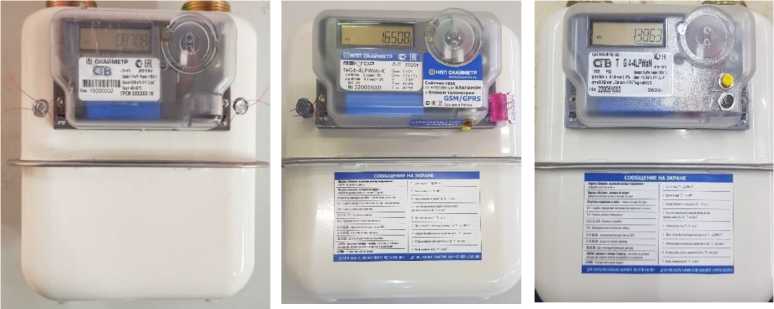

Рисунок 1 - Общий вид счетчиков газа диафрагменных СГВ

2

| IdJ СКАИМЕТР LUI

I GBBEIC№G4n-o 2oi0r

См0<с = 8м’>ч Рм»с = 501Г«

III III II II I' II lllill ^Qu“^i:0'^U“’^NV=1^^u’ No 19000002  ^⁴*^M‘^C

а) исполнения «СГВ-Вектор», «СГВ-Вектор К»

УХЛ Ip53 ГРСИ 7G9O5-1

▲ огн(СМи...1

А отм(«.10<км

Q«.wc=e м '/ч

Омин=О.М mJ

У=1.2да«

To«p“-40 ♦60‘C

(S\ С8Г

’&* tfil 2C21 РФ

б) исполнения «СГВ-ЕТ», «СГВ-ЕК»

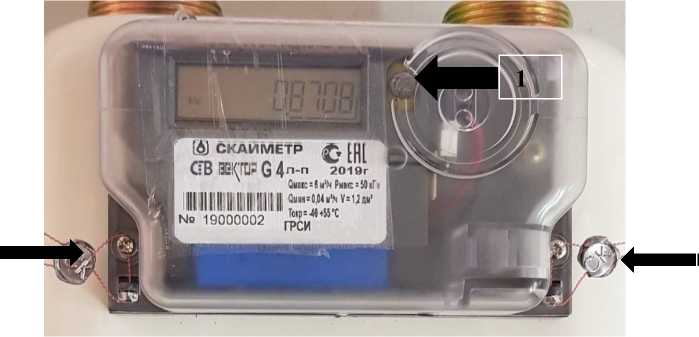

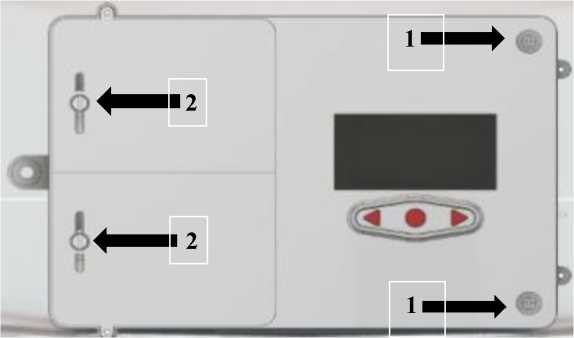

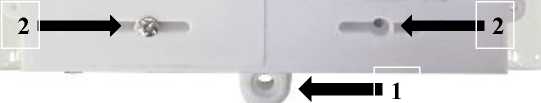

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки счетчиков газа диафрагменных СГВ (1 - место для установки знака поверки, 2- место для установки пломбы изготовителя или поставщика газа)

СГГ>

:D                   0.075 M

G2.5OckaHmetp у™’-1°2дм'

2021

No 21900305

llllllllllllllllllllli

00000000

Miiiiiiur

00000000

Инпп СКАЙМЕТР

GB M-G10

СВ

M-G4

ИНПП СКАЙМЕ1

ГРСМ

IIII1IIHI

00000000

1

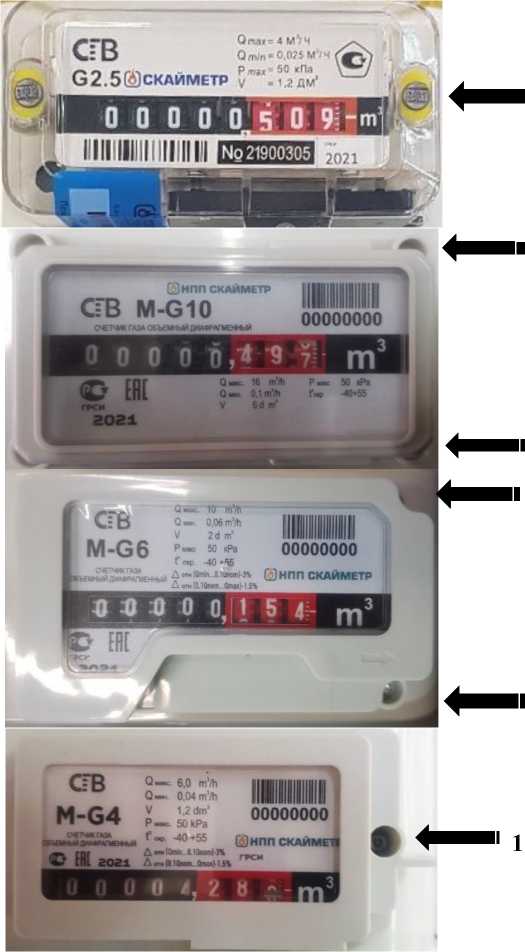

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки счетчиков газа диафрагменных СГВ в исполнении «СГВ-VM» и «СГВ-МТ» (1 - место для установки знака поверки)

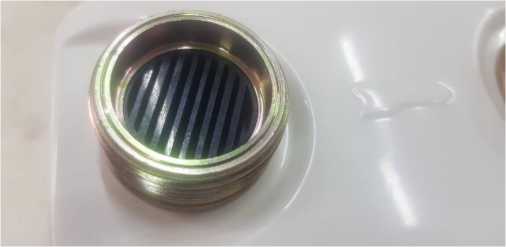

Рисунок 4 - Сетка защитная

В счетчиках газа объемных диафрагменных СГВ в исполнениях «СГВ-VM» и «СГВ-MT» программное обеспечение отсутствует.

Счетчики газа объемные диафрагменные СГВ в исполнениях «СГВ-Вектор», «СГВ-Вектор К» имеют встроенное программное обеспечение, которое имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Изменения значений, относящихся к калибровочным настройкам, доступны в «сервисном режиме», который включается замыканием «перемычки сервисного режима», защищенной пломбой поверителя. Выход из «сервисного режима» происходит автоматически в течение 24 часов. Изменение подстановочных значений давления и коэффициента сжимаемости осуществляется через интерфейс RS232 или удаленно через модуль встроенной телеметрии с помощью специализированного программного обеспечения в «сервисном режиме». Изменение значений фиксируется в архиве.

Счетчики газа объемные диафрагменные СГВ в исполнениях «СГВ-ЕТ», «СГВ-ЕК» имеют встроенное программное обеспечение, которое имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Изменения значений, относящихся к калибровочным настройкам, доступны в «сервисном режиме», который включается замыканием «перемычки сервисного режима», защищенной пломбой поверителя. Выход из «сервисного режима» происходит автоматически в течение одного часа. Изменение подстановочных значений давления и коэффициента сжимаемости осуществляется через Bluetooth-адаптер или удаленно через модуль встроенной телеметрии с помощью специализированного программного обеспечения в «сервисном режиме». Изменение значений фиксируется в архиве.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на маркировочную табличку отсчетного устройства методом термопечати и в правом верхнем углу титульных листов паспорта и руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

по ГОСТ Р 8.995-2020 «Государственная система обеспечения единства измерений. Объемный расход и объем природного газа. Методика (метод) измерений с применением мембранных и струйных счетчиков газа» или МИ 2103/2-10-RA.RU.311459-2025 «Государственная система обеспечения единства измерений. Объемный природного газа. Методика измерений с помощью счетчиков газа объемных диафрагменных СГВ-ЕТ и СГВ-ЕК.».

ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

222.1625461016.001 ТУ Счетчики газа объемные диафрагменные СГВ. Технические условия

Общество с ограниченной ответственностью «Научно-производственное предприятие СКАЙМЕТР»

(ООО «НПП СКАЙМЕТР»)

ИНН 6162073370

Юридический адрес: 344033, г. Ростов-на-Дону, ул. Портовая, 543, литер Б, ком.11

Общество с ограниченной ответственностью «Научно-производственное предприятие СКАЙМЕТР» (ООО «НПП СКАЙМЕТР»)

ИНН 6162073370

Адрес: 344033, г. Ростов-на-Дону, ул. Портовая, 543, литер Б, ком.11

Телефон: (863) 275-46-47 E-mail: 2754647@mail.ru

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229
