№2057 от 30.12.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27139
О переоформлении свидетельства об утверждении типа средства измерений № 43208 "Приборы для отбора проб воздуха ПА-40М" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ2057
30 декабря 2016 г.
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 43208 «Приборы для отбора проб воздуха ПА-40М» и внесении изменений в описание типа
Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращениями ООО «ЭКОТЕХ-Урал» от 21 октября 2016 г. № 425 и № 426 приказываю:
-
1. Внести изменения в описание типа на приборы для отбора проб воздуха ПА-40М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 21456-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 43208 «Приборы для отбора проб воздуха ПА-40М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 21456-11, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением нястпятттргп приуяяя пстяплдтяя собой.
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота^
1151 1о1|
Заместитель Руководителя
Федерального агентства
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «30» декабря 2016 г. № 2057
Изменения в описание типа на приборы для отбора проб воздуха ПА-40МОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для отбора проб воздуха ПАЛОМ
Назначение средства измеренийПриборы для отбора проб воздуха ПАЛОМ (далее - приборы ПАЛОМ) предназначены для измерений заданного объема воздуха при отборе разовых и среднесменных проб воздуха атмосферы и рабочей зоны на загрязненность.
Описание средства измеренийПринцип действия приборов ПАЛОМ основан на протягивании воздуха через фильтрующие материалы или поглотительные сосуды с помощью встроенного в прибор побудителя расхода в течение заданного таймером интервала времени.
Количественный анализ загрязнений воздуха рабочей зоны и атмосферы производится после их концентрирования, которое осуществляется протягиванием анализируемого воздуха через поглотительные сосуды или фильтрующие материалы, закрепленные в специальных патронах. Объем пробы воздуха определяется по показаниям ротаметров или датчиков расхода (в зависимости от исполнения прибора), встроенных в прибор, и заданному времени отбора пробы.
Конструктивно прибор ПАЛОМ состоит из устройства для протягивания воздуха, контроллера, ротаметров или датчиков расхода в зависимости от исполнения прибора, встроенного таймера для задания времени отбора пробы воздуха или счетчика объема.
Приборы являются многоканальными и выпускаются в пяти исполнениях в зависимости от задаваемых расходов, первичных датчиков (ротаметры или датчики расхода), вида индикации, габаритных размеров и массы: ПА-40М-1, ПА-40М-2, ПА-40М-3, ПА-40М-3-1, ПАЛОМ-3-2.
Приборы ПАЛОМ-1, ПА-40М-2, ПА-40М-3 выпускаются в металлическом и пластиковом корпусах.
Общий вид приборов для отбора проб воздуха ПАЛОМ с указанием места пломбирования от несанкционированного доступа представлен на рисунках 1-3.

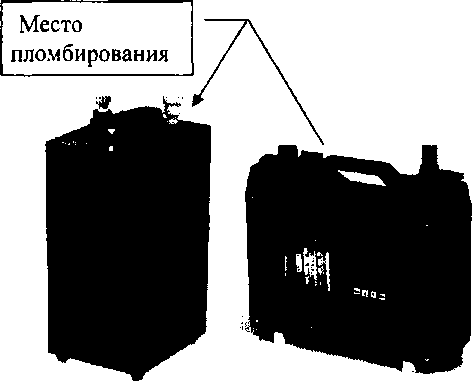

Рисунок 2 - Фото общего вида приборов ПА-40 М-3 в металлическом и пластиковом

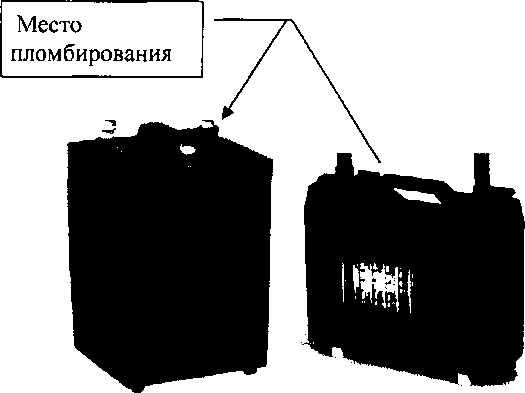

Рисунок 1 - Фото общего вида приборов ПА-40М-1 в металлическом и пластиковом
корпусах с указанием места пломбирования
корпусах с указанием места пломбирования

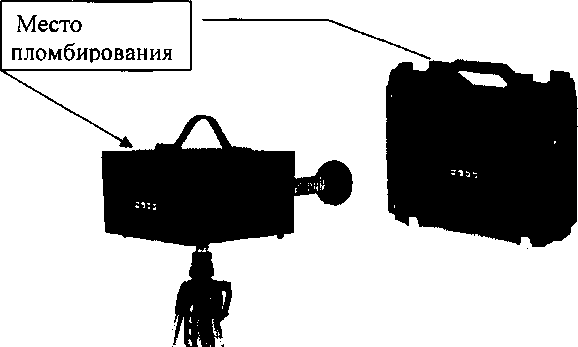

Рисунок 3 - Фото общего вида приборов ПА-40М-2 в металлическом и пластиковом корпусах с указанием места пломбирования
отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики приборов ПА-40М
|
Наименование характеристик |
Значение характеристик в зависимости от исполнений | ||||
|
1 |
2 |
3 |
3-1 |
3-2 | |
|
Количество каналов с расходом, шт: - (0,2-1,0) л/мин |
2 |
2 |
2 |
3 | |
|
- (1-3) л/мин |
2 |
2 |
2 | ||
|
2 |
2 |
2 |
2 | |
|
Вид индикации (Р - индикация по ротаметру, ЖК - жидкокристаллический индикатор) |
Р,ЖК |
ЖК |
Р,ЖК |
Р,ЖК |
Р | |
|
Пределы допускаемой относительной погрешности таймера (5J:
2 мин, % |
±1,0 ±0,5 |
±1,0 ±0,5 |
±1,0 ±0,5 |
±1,0 ±0,5 |
±1,0 ±0,5 | |
|
Пределы допускаемой основной приведенной от верхнего предела диапазона расхода погрешности приборов с ротаметрами (у), % |
±5 |
- |
±5 |
±5 (с расходом (0,2-1,0) л/мин и (1-3) л/мин) |
±5 | |
|
Пределы допускаемой основной относительной погрешности приборов с датчиками расхода (5), % |
- |
±5 |
- |
±5 (с расходом (20-30) л/мин) |
- | |
|
Пределы допускаемой дополнительной погрешности за счет отклонения температуры окружающего воздуха от нормальной на каждые 10 °C, % |
0,5у |
0,55 |
0,5у |
0,5у (с расходом (0,2-1,0) л/мин и (1-3) л/мин), 0,55 (с расходом (20-30) л/мин) |
0,5у | |
|
Время отбора проб воздуха с дискретностью 1 мин, мин |
от 1 до 99 |
до 240 |
от 1 до 99 |
от 1 до 99 |
от 1 до 99 | |
|
Дискретность задания времени отбора пробы, мин, более |
1 |
1 |
1 |
1 |
1 | |
|
Напряжение питания, В:
|
22(Tg 12 |
12 |
220:“ 12 |
22о:“ 12 |
2201,3 12 | |
|
Потребляемая мощность, В А, не более |
20 |
20 |
20 |
20 |
20 | |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
пластик |
400 х 350 х 160 |
400 х 350 х 160 |
400 х 350 х 160 |
- |
- |
|
металл |
220 х 140 х 340 |
260 х 250 х 150 |
225 х 170 х 340 |
260 х 250 х 150 |
260 х 250 х 150 | |
|
Масса, кг, не более |
пластик |
6,5 |
5,5 |
6,5 |
- |
- |
|
металл |
6,5 |
5,0 |
7,0 |
4,0 |
4,0 | |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от -10 до +40 | |||||
|
95 от 84,0 до 106,7 | |||||
|
Среднее время восстановления приборов ПА-40М, ч, не более |
8 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
6 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель приборов ПА-40М способом наклейки.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Прибор (конкретного исполнения) |
ПА-40М |
1 |
|
Аккумуляторный блок (кроме исполнений ПА-40М-1, ПА-40М-3 в металлическом корпусе, ПА-40М-2 в пластиковом корпусе) |
ЦАПР 20.00.09.000 |
1 |
|
Зарядное устройство |
- |
1 |
|
Сетевой адаптер (кроме исполнения ПА-40М-2) |
- |
1 |
|
Сетевой шнур на 220В (кроме исполнения ПА-40М-2) |
- |
1 |
|
Пробоотборная штанга с фильтродержателем, L=0,5 м (для исполнения ПА-40М-1, ПА-40М-2 в пластиковом корпусе и ПА-40М-3) |
2 | |
|
Пробоотборная насадка с фильтродержателем (для исполнений ПА-40М-2 в металлическом корпусе, ПА-40М-3-1 и ПА-40М-3-2) |
2 | |
|
Держатель поглотительных сосудов (кроме исполнений ПА-40 в пластиковом исполнении) |
- |
1 |
|
Вставка плавкая (для исполнения ПА-40М-1 и ПА-40М-3 в пластиковом корпусе) |
- |
1 |
|
Штатив (для исполнений ПА-40М-3-1, ПА-40М-3-2 и ПА-40М-2 в металлическом корпусе) |
- |
1 |
|
Методика поверки |
МП 65-221-2010 с изменением № 1 |
1 |
|
Руководства по эксплуатации |
ЦАПР 20.01.00.000 РЭ |
1 |
|
(в зависимости от исполнения) |
ЦАПР 20.02.00.000 РЭ |
1 |
|
ЦАПР 20.03.00.000 РЭ |
1 | |
|
ЦАПР 20.03.00.001 РЭ |
1 | |
|
ЦАПР 20.03.00.002 РЭ |
1 |
осуществляется по документу МП 65-221-2010 «ГСИ. Приборы для отбора проб воздуха ПА-2 ОМ, ПА-4 ОМ, ПА-30 ОМ. Методика поверки», утвержденному ФГУП «УНИИМ» «12» октября 2010 г с изменением № 1, утвержденным ФГУП «УНИИМ» «28» октября 2016 г.
Основные средства поверки:
- эталон единицы расхода газа в диапазоне значений от 0,02 до 0,6 м3/ч по ГОСТ Р 8.618-2014, 3.6.АБ3.0001.2014. Класс точности 1,0;
-
- эталон единицы расхода газа в диапазоне значений от 0,04 до 6,0 м3/ч по ГОСТ Р 8.618-2014, 3.6.АБ3.0002.2014. Погрешность ± 1,5 %;
-
- секундомер механический СОСпр-2б-2-ОЮ. Емкость шкалы 60 мин, класс точности второй. Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11519-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в руководство по эксплуатации.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам для отбора проб воздуха ПА-40МГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 4215-008-39906142-2010 Приборы для отбора проб воздуха ПА-20М, ПА-40М, ПА-300М
ИзготовительОбщество с ограниченной ответственностью «ЭКОТЕХ-Урал» (ООО «ЭКОТЕХ-Урал») 620014, г. Екатеринбург, ул. Хомякова, д. 9а
Тел./факс: (343) 359-83-07, 368-50-05, 368-50-10, e-mail: ecoural@mail.ru, http://ecoural.ru ИНН 6658036938
Испытательный центрФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, д. 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru. Аттестат аккредитации на проведение испытаний средств измерений в целях утверждения типа№ RA.RU.311373 от 19.10.2015.
