МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17 июня 2019 г.

Москва

О продлении срока действия свидетельства об утверждении типа средства измерений № 56182 «Весы автомобильные неавтоматического действия ВТСА» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «АСУ» от 22 апреля 2019 г. № 135 приказываю:

• 1. Внести изменения в описание типа на весы автомобильные неавтоматического действия ВТСА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57929-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа № 56182 «Весы автомобильные неавтоматического действия ВТСА» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за испол]      настоящего приказа оставляю за собой.



  Заместитель Руководителя

  Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.



  Сертификат: O0E1036EE32711E88OE9EOQ71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06,11.2018 до 08,11.2019

  С.С. Голубев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2019 г. № 1401

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные неавтоматического действия ВТСА

Весы автомобильные неавтоматического действия ВТСА предназначены для измерения массы автотранспортных средств при статическом взвешивании

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), устанавливаемого на фундаменте, и весоизмерительного прибора, расположенного в отапливаемом помещении весовой. ГПУ представляет собой одну или две весовые платформы, каждая из которых опирается на четыре тензорезисторных датчика.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора и результат взвешивания в единицах массы отображается на цифровом дисплее прибора.

В весах применяются датчики типа WBK (госреестр №56685-14) и весоизмерительный прибор типа CI модели CI-5010A (госреестр №50968-12) производства ф. «CAS Corporation Ltd», Р. Корея.

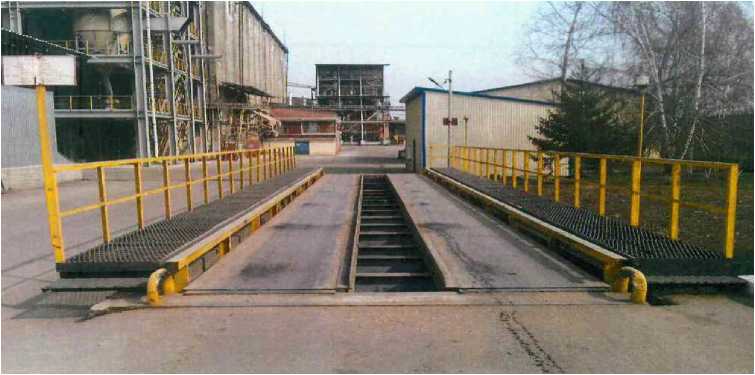

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов ВТСА

Форма маркировки весов: ВТСА - Max - L - N,

где Max - значение максимальной нагрузки весов: 60, 80, 100 т; L - длина ГПУ, м;

N - количество платформ.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на задней панели корпуса прибора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.

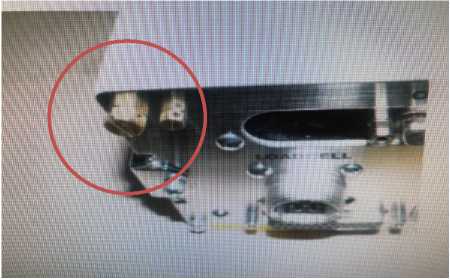

Рисунок 2 - Схема пломбировки CI-5010A от несанкционированного доступа

Программное обеспечение (далее ПО) прибора CI-5010A является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее по запросу в режиме тестирования.

аблица 1 - Идентификационные данные ПО

Уровень защищённости встроенного ПО приборов соответствует высокому уровню по

Р 50.2.077-2014.

Класс точности по ГОСТ OIML R 76-1-2011 ..............................................средний (III)

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики весов

Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемой абсолютной погрешности при первичной поверке.

Таблица 3 - Габаритные размеры и масса весов

Таблица 4 - Технические характеристики весов

наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

осуществляется по документу Приложение ДА «Методика поверки весов» ГОСТ OIML R 76-12011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания».

Основные средства поверки: рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015 (Гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки со штрих-кодом наносится на свидетельство о поверке и (или) паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы

Общество с ограниченной ответственностью «Автоматизированные системы управления» (ООО «АСУ»)

ИНН 3821004385

Адрес: 666033, г. Шелехов Иркутской обл., ул. Щорса, д. 102

Тел./факс: 8 (3952) 55-07-92

E-mail: asu-irkutsk@mail.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии (ГЦИ СИ ФГУП «СНИИМ»)

Адрес: 630004, Новосибирск, пр. Димитрова, 4

Тел.: (383) 210-08-14, факс: (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа №30007-09 от 12.12.2009 г.
