№2533 от 22.10.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 123207
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 55587 "Комплексы измерительные ФОРТ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2533 от 22.10.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ22 октября 2019 г.
2533
Москва
О переоформлении, продлении срока действия свидетельства об утверадении типа средства измерений № 55587 «Комплексы измерительные ФОРТ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ОПТЭК» от 12 сентября 2019 г. № 3246 приказываю:
-
1. Внести изменения в описание типа на комплексы измерительные ФОРТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58951-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 55587 «Комплексы измерительные ФОРТ» на последующие
-
5 лет.
-
3. Установить методику поверки по документу МП-242-1784-2014 с изменением № 1 «ГСП. Комплексы измерительные ФОРТ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
-
6 сентября 2019 г., и распространить действие документа на комплексы измерительные ФОРТ, находящиеся в эксплуатации.
-
4. Переоформить свидетельство об утверждении типа № 55587
«Комплексы измерительные ФОРТ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 58951-14, в связи переименованием изготовителя с ЗАО «ОПТЭК», г. Санкт-Петербург на АО «ОПТЭК», г. Санкт-Петербург и с внесением изменений в методику поверки.
-
5. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
6. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: O0E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2533
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные ФОРТ
Назначение средства измеренийКомплексы измерительные ФОРТ предназначены для измерений массовой концентрации или объемной доли формальдегида в воздушных средах.
Описание средства измеренийПринцип действия - фотометрический, основан на определении интенсивности света в видимой области спектра, отраженного от окрашенного участка преобразователя первичного измерительного (индикаторной ленты ИЛ).
Изменение окраски ИЛ связано с химической реакцией взаимодействия реактива, которым пропитан ИЛ, с формальдегидом. Интенсивность окрашивания ИЛ пропорционально содержанию формальдегида в газовой пробе.
Изменение окраски преобразователя ИЛ приводит к изменению интенсивности отраженного светового потока и, соответственно, к изменению величины тока, протекающего через датчик фотоячейки измерительного блока (ИБ) комплекса.
Комплекс измерительный ФОРТ (далее - комплекс) является автоматическим стационарным прибором, режим работы - циклический.
Комплекс включает в себя следующие блоки, установленные на приборной стойке либо на столе:
-
- измерительный блок ИБ (газоанализатор модели FP-330 фирмы «Riken Keiki», Япония);
-
- блок градуировки БГ (рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификации ГГС-Т (термодиффузионный) (регистрационный номер № 62151-15) либо устройство модели 340 фирмы «VICI Metronics Inc.», США);
-
- блок обработки информации БОИ-Ф.
Комплекс применяется в комплекте со сменным элементом - преобразователем первичным измерительным ленточным (ИЛ), который устанавливается в измерительный блок ИБ.
Блок БГ является рабочим эталоном в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.
Блок обработки информации БОИ-Ф имеет следующие виды выходных сигналов :
-
- цифровую индикацию - непосредственное отображение на цифровом дисплее информации о массовой концентрации и объемной доли формальдегида;
-
- последовательный интерфейс - RS-232 или RS-485 с протоколом MODBUS (определяется при заказе);
-
- токовый аналоговый сигнал от 4 до 20 мА (токовый выход линейный, пропорциональный содержанию формальдегида).
Управление программой БОИ-Ф осуществляется с помощью четырех управляющих клавиш «Е», «П», <ф>, <ф>, находящихся на лицевой панели блока.
Общий вид комплекса представлен на рисунках 1 и 2.
место нанесения знака поверки
w—D»N*CALIBflATOR'
^ОБРАБОТКИ-ИНФОРМАЦИИ
Рисунок 1 - Общий вид комплекса измерительного ФОРТ с блоком градуировки БГ модели 340 фирмы «VICI Metronics Inc.»
место нанесения
знака поверки

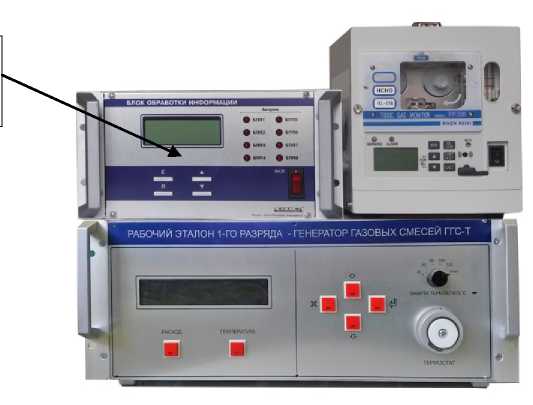

Рисунок 2 - Общий вид комплекса измерительного ФОРТ с блоком градуировки БГ ГГС-Т
Программное обеспечениеКомплекс имеет встроенное программное обеспечение (ПО), установленное в блоке обработки информации БОИ-Ф, которое осуществляет следующие функции:
-расчет массовой концентрации и объемной доли формальдегида,
-отображение результатов измерений на дисплее БОИ-Ф,
-передача результатов измерений по интерфейсу связи с ПК,
-контроль целостности программных кодов ПО, настроечных и калибровочных констант,
-контроль общих неисправностей (связь, конфигурация),
-контроль архивации измерений,
-контроль внешней связи (RS-232 или RS-485).
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик комплекса.
Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
boi.a90 |
|
Номер версии (идентификационный номер) 1) ПО |
2.00 |
|
Цифровой идентификатор ПО2) |
f06c17d7 |
|
(алгоритм) |
(CRC32) |
|
1) Номер версии ПО должен быть не ниже указанного в таблице. | |
|
2) Значения контрольной суммы, указанной в таблице, относится только к файлам встроенного | |
|
ПО указанной версии. | |
1) Диапазоны измерений и пределы допускаемой основной погрешности приведены в таблице 2.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности
|
Определяемый компонент |
Диапазоны измерений |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 (РРт) |
массовой концен-трации1), мг/м3 |
приведенная (y), % |
относительная (6), % | |
|
Формальдегид СН2О |
от 0 до 0,025 включ. св.0,025 до 0,370 |
от 0 до 0,035 включ. св.0,035 до 0,500 |
±25 |
±25 |
|
Х) Пересчет объемной доли в массовую концентрацию формальдегида проводится с использованием коэффициента 1,34 (при 0 оС и 760 мм.рт.ст. в соответствии с требованиями РД 52.04.186-89) для анализа атмосферного воздуха | ||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная цена единицы наименьшего разряда на индикаторе газоанализаторов, мг/м3 (или млн-1) |
0,001 |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемого изменения выходного сигнала комплекса за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °С от номинального значения температуры +20 °С в диапазоне от +10 до +35 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Предел допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, указанных в таблице 4, в долях от пределов допускаемой основной погрешности |
0,2 |
|
Нормальные условия измерений:
|
от +15 до +25 80 от 98 до 104,6 |
|
Условия эксплуатации:
|
от +10 до +35 90 от 84 до 106,7 |
|
Время одного цикла измерений, мин, не более |
30 |
|
Время прогрева, ч, не более |
24 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 207 до 253 |
|
Параметры и состав анализируемой газовой смеси на входе ИБ: о
-предельное содержание неизмеряемых газовых компонентов в анализируемом воздухе |
от +10 доот 1+035до 35 от (0,4 д(о0,05,6± 0,1) в соответствии с нормами, указанными в РЭ на комплекс. |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч |
24000 |
|
Средний срок службы, лет |
6 |
|
Срок годности индикаторной ленты ИЛ (в упаковке), год1), |
1 |
|
Срок годности ИЛ при установке в газоанализатор, дней, не более |
30 |
|
Дата истечения срока действия указана на этикетке. | |
Таблица 5 - Габаритные размеры, масса и потребляемая мощность
|
Наименование параметра, не более |
Настольный тип ИБ |
Монтаж в стойке ИБ |
БГ |
БОИ-Ф | |
|
340 «VICI Metronics Inc.» |
ГГС-Т | ||||
|
Длина, мм |
263 |
261 |
600 |
490 |
390 |
|
Ширина, мм |
164 |
164 |
440 |
450 |
270 |
|
Высота, мм |
198 |
164 |
700 |
200 |
155 |
|
Масса, кг |
6,5 |
5,5 |
25,5 |
15 |
4 |
|
Мощность, ВА |
48 |
48 |
300 |
50 |
30 |
Таблица 6 - Метрологические характеристики блока градуировки БГ
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения массовой концентрации формальдегида в воздухе (азоте), мг/м3 |
от 0,03 до 0,5 |
|
Пределы допускаемой относительной погрешности воспроизведения массовой концентрации формальдегида в воздухе (азоте), %: -для модели 340 фирмы «VICI Metronics Inc» |
±12 |
|
-для ГГС-Т |
±7 |
|
Диапазон задания и поддержания температуры в термостате, оС: -для модели 340 фирмы «VICI Metronics Inc» |
от +30 до +80 |
|
-для ГГС-Т |
от +30 до +120 |
|
Пределы допускаемой абсолютной погрешности установления и о поддержания температуры в термостате, С: -для модели 340 фирмы «VICI Metronics Inc» -для ГГС-Т |
± 0,1 |
|
в диапазоне от+ 30 до +60 оС |
±0,1 |
|
в диапазоне от +60 до +120 оС |
±0,2 |
|
Диапазон установления номинальных значений объемного расхода газа-носителя (воздуха или азота) через термостат, см3/мин: | |
|
-для модели 340 фирмы «VICI Metronics Inc» |
от 300 до 1300 |
|
-для ГГС-Т от 100 до 5000 |
от 100 до 5000 |
|
Время прогрева, ч, не более: -для модели 340 фирмы «VICI Metronics Inc» |
3 |
|
-для ГГС-Т |
1 |
наносится на специальную табличку на задней панели всех блоков комплекса (фотохимическим или типографским методом) и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 7 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительный ФОРТ в составе: | ||
|
Измерительный блок ИБ |
FP-330 |
1 шт. |
|
Блок градуировки БГ1) |
Мод.340 (ГГС-Т) |
1 шт. |
|
Блок обработки информации |
БОИ-Ф |
1 шт. |
|
Индикаторная лента ИЛ (кассета) |
FCL-018 |
3 шт. |
|
Паспорт |
ИРМБ 413312.004.ПС |
1 экз. |
|
Руководство по эксплуатации |
ИРМБ 413312.004.РЭ |
1 экз. |
|
Методика поверки с изменением № 1 |
МП-242-1784-2014 |
1 экз. |
|
Пылевой фильтр |
1 шт. | |
|
Предохранитель |
2 шт. | |
|
Сетевой кабель |
3 шт | |
|
Соединительный кабель БОИ-Ф с ИБ |
1 шт. | |
|
Источник микропотока формальдегида для блока градуировки БГ |
ИМ-СН20 |
1 шт. |
осуществляется по документу МП-242-1784-2014 «ГСИ. Комплексы измерительные ФОРТ. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 06 сентября 2019 г.
Основные средства поверки:
Для блока ИБ:
-
- генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К (регистрационный номер 62151-15);
-
- источник микропотоков паров ИМ формальдегида (регистрационный номер 68336-17);
-генератор нулевого воздуха ZAG фирмы «Environnement S.A.» (регистрационный номер 37681-08 );
Для блока БГ:
-
- Государственный первичный эталон единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2016;
-эталоны сравнения - газовые смеси в баллонах под давлением и источники микропотоков газов и паров в соответствии с ГПС по приказу Росстандарта от 14.12.2018 г. № 2664.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится в виде наклейки на лицевую панель комплекса или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплутационном документе.
Нормативные и технические документы, устанавливающие требования к комплексу измерительному ФОРТГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
Технические условия. Комплекс измерительный ФОРТ. ИРМБ413312.004 ТУ
ИзготовительАкционерное общество «ОПТЭК» (АО «ОПТЭК»)
ИНН 7814003726
Адрес: 199178, г. Санкт-Петербург, Малый проспект В.О., д.58, литер А, пом. 20Н Телефон/факс: (812) 327-72-22, 325-55-67
Е-mail: info@optec.ru
Web-сайт: www.optec.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
