№1638 от 27.07.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28641
О внесении изменений в описание типа на счетчики турбинные холодной и горячей воды СТВХ и СТВУ
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ27 июля 2017 г.
№ 1638
Москва
О внесении изменений в описание типа на счетчики турбинные холодной и горячей воды СТВХ й СТВУ
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ПК Прибор» от 17 июня 2017 г. б/н приказываю:
,1. Внести изменения в описание типа на счетчики турбинные холодной и горячей воды СТВХ и СТВУ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32540-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой..
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергеи Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
\_________—__________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» июля 2017 г. №1638
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики турбинные холодной и горячей воды СТВХ и СТВУ
Назначение средства измеренийСчётчики турбинные холодной и горячей воды СТВХ и СТВУ предназначены для измерений объёма питьевой воды и теплоносителя, потребляемых в тепловых сетях, сетях горячего и холодного водоснабжения, на объектах коммунального хозяйства, в открытых и закрытых системах теплоснабжения.
Описание средства измеренийПринцип работы счётчиков турбинных холодной и горячей воды СТВХ и СТВУ состоит в' измерении числа оборотов турбинки, вращающейся под действием протекающей воды.
Счётчики состоят из корпуса, измерительной камеры и счётного механизма, размещённого в стакане из немагнитного материала. Поток воды попадает в нижнюю часть измерительной камеры и приводит во вращение аксиальную турбинку с винтовыми лопастями и закреплённой на ней ведущей магнитной муфтой. Через разделительный стакан счётного механизма вращение ведущей части магнитной муфты передаётся её ведомой части, которая связана с масштабирующим редуктором и отсчётным механизмом. Сухой, герметизированный в отдельной полости счётный механизм преобразует число оборотов турбинки в показания отсчетного устройства в м3. Исполнения счетчиков с дистанционным герконовым выходом имеют встроенный магнит, который воздействует на включение и выключение герконового датчика.
Счетчики выпускаются в следующих модификациях:
XX
СТВХ
ЮОС
X - холодной воды,
У - универсальный (горячей и/или холодной воды).
ДГ1 - Модификация с герконовым датчиком, расположенным в корпусе счетного механизма (отсутствует возможность его снятия), импульсный выход реализован по схеме «Сухой контакт»;
ДГ2 - Модификация со съемным герконовым датчиком, импульсный выход реализован по схеме «Сухой контакт»;
50, 65, 80, 100, 150, 200 - диаметр условный (Ду), мм.
ДГЗ - Модификация с герконовым датчиком, расположенным в корпусе счетного механизма (отсутствует возможность его снятия), импульсный выход реализован по схеме параллельно - последовательного резистивного, соединения;
МИД - Модификация с МИД-сенсором; УК - удлиненный корпус.
Общий вид счетчиков представлен на рисунках 1-6.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 7, 8 и 9.

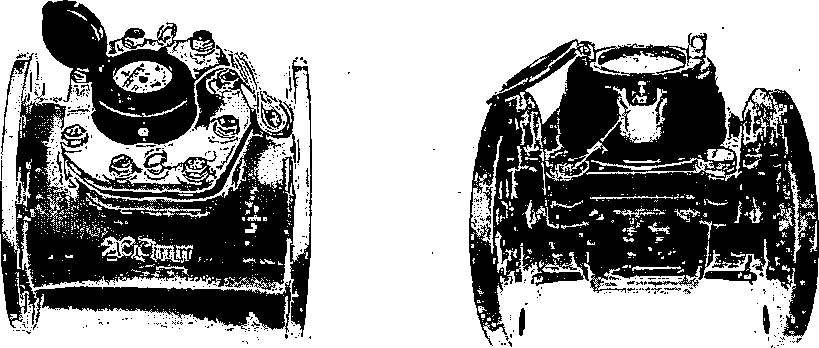

Рисунок 1 - общий вид
СТВХ (Ду 150, 200 мм)

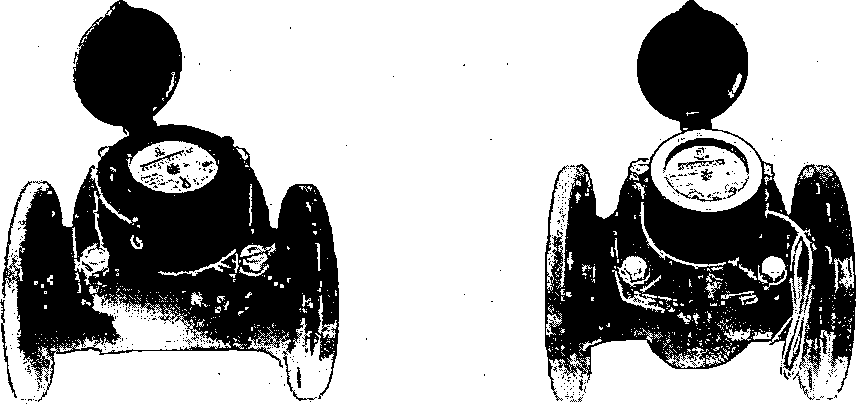

Рисунок 2 - общий вид
СТВХ (Ду от 50 до 100 мм)
Рисунок 3 - общий вид СТВХ - 80 УК
Рисунок 5 - общий вид СТВУ - 50 МИД

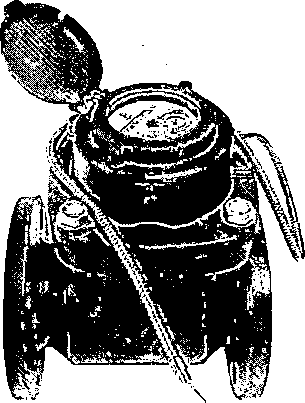

Рисунок 4 - общий вид СТВХ - 100 ДГ2
Рисунок 6 - общий вид СТВУ - 50 ДГ2

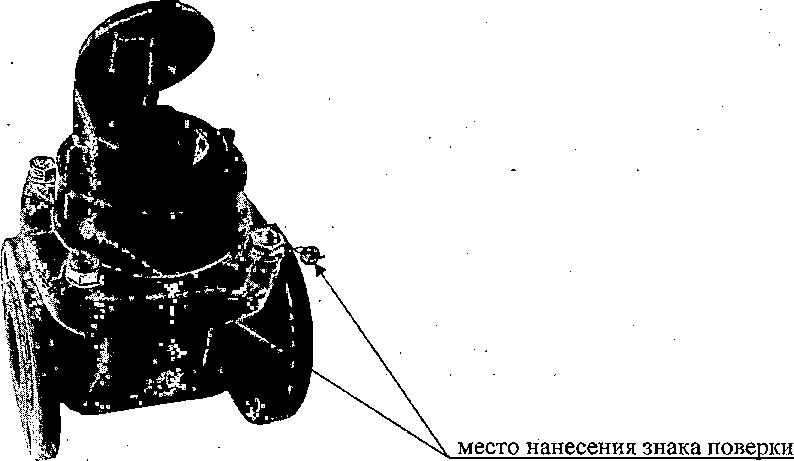

Рисунок 7 - схема пломбировки счетчиков турбинных холодной и горячей воды СТВХ и СТВУ.

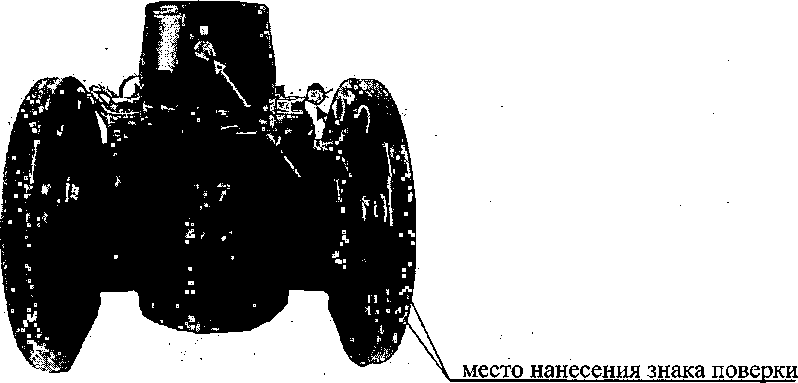

Рисунок 8 - схема пломбировки счетчиков турбинных холодной и горячей воды СТВХ и СТВУ ; в исполнении ДГ2

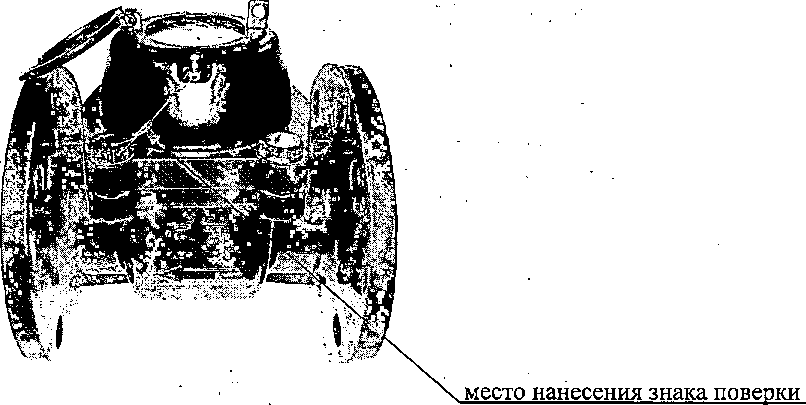

Рисунок 9 - схема пломбировки счетчиков турбинных холодной и горячей воды СТВХ и СТВУ в исполнении МИД
отсутствует.
Метрологические и технические характеристикиТаблица 1- метрологические характеристики счетчиков турбинных холодной и горячей воды СТВХ и СТВУ
|
Наименование параметра |
Значение параметра | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | |
|
Диаметр условный, мм |
50 |
65 |
80 |
100 |
150 |
200 | |
|
Расход воды, м3/ч: | |||||||
|
- минимальный qmin |
СТВХ |
0,34 |
0,56 |
0,90 |
1,35 |
3,38 |
5,63 |
|
СТВУ |
0,6 |
1,0 |
1,4 |
2,0 |
4,5 |
8,0 | |
|
- переходный qt |
СТВХ |
2,25 |
3,75 |
6,00 |
9,00 |
22,50 |
37,50 |
|
СТВУ |
1,6 |
2,0 |
3,2 |
4,8 |
12 |
20 | |
|
- номинальный qn |
СТВХ |
45 |
60 |
100 |
150 |
250 |
300 |
|
СТВУ |
15 |
25 |
45 |
70 |
150 |
300 | |
|
- максимальный qmax |
СТВХ |
90 |
120 |
200 |
300 |
500 |
650 |
|
СТВУ |
30 |
50 |
90 |
140 |
300 |
600 | |
|
Пределы допускаемой относительной погрешности счетчиков, %:
от qmin до qt;
от qt до qmax, включительно;'
от qt до qmax, включительно |
±5 ±2 ±3 | ||||||
|
Порог чувствительности, м3/ч, не более |
СТВХ |
0,15 |
0,20 |
0,25 |
0,25 |
1,00 |
1,50 |
|
СТВУ |
0,40 |
0,60 |
0,75 |
0,90 |
1,30 |
3,00 | |
|
Максимальный объем воды м3, измеренный за: | |||||||
|
-сутки |
370 |
900 |
1650 |
2900 |
5700 |
8000 | |
|
- месяц |
11000 |
18000 |
33000 |
58000 |
114000 |
160000 | |
|
Номинальное давление, МПа |
1,6 | ||||||
|
Потеря давления на qmax, МПа, не более |
0,1 | ||||||
|
Диапазон температур измеряемой среды, °C: -СТВХ -СТВУ |
от 5 до 50 от 5 до 120 | ||||||
|
Емкость индикаторного устройства, м3 |
999999 (9999999)* | ||||||
|
Минимальная цена деления счётного механизма, м3 |
0,01 |
0,1 | |||||
|
Передаточный коэффициент, м3/имп. (х10-3) |
0,9245 х хЮ’3 |
0,9245 х хЮ'3 |
1,7752х хЮ"3 |
2,5882х хЮ’3 |
1,5668 х хЮ’2 |
2,3753 х хЮ’2 | |
|
*По спец, заказу. | |||||||
Таблица 2 - основные технические характеристики счетчиков турбинных холодной и горячей воды СТВХ и СТВУ
|
Присоединение к трубопроводу |
Фланцевое по ГОСТ 12817-80 | |||||
|
Диаметр условный, мм |
50 |
65 |
80 |
100 |
150 |
200 |
|
Масса, кг, не более |
13,0 |
16,3 |
18,1 |
20,2 |
44,5 |
62,5 |
|
Габаритные размеры, мм, не более | ||||||
|
-длина |
200 |
260 |
270 |
300 |
300 |
350 |
|
-ширина |
165 |
187 |
200 |
220 |
285 |
340 |
|
-высота |
257 |
.267 |
280 |
287 |
350 |
360 |
|
Условия эксплуатации: | ||||||
|
-температура окружающей среды, °C; |
от Э до Э1) | |||||
|
-относительная влажность, % |
от 30 до 98 | |||||
|
-атмосферное давление, кПа |
от 84 до 107 | |||||
|
Средняя наработка на отказ счетчиков, ч, |
100000 | |||||
|
не менее | ||||||
наносится на корпус методом наклейки и на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 7- Комплектность средства измерений
|
Наименование |
Количество ‘ |
|
Счетчик воды турбинный холодной СТВХ или горячей воды СТВУ |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации (по требованию заказчика) |
1 |
|
Прокладка |
2 |
осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
Основное средство поверки:
Установка поверочная 2 разряда по ГОСТ 8.142-2013 диапазон воспроизведения объемного расхода воды от 0 до 750 м3/ч, пределы допускаемой относительной погрешности измерений ±0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точности.
Знак поверки наносится в паспорт или свидетельство о поверке и на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной настройки.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам турбинным холодной и горячей воды СТВХ и СТВУТУ 4213-001-77986247-2005 «Счётчики крыльчатые одноструйные холодной и горячей воды ОСВХ и ОСВУ, счётчики турбинные холодной и горячей воды СТВХ и СТВУ, счётчики холодной и горячей воды ВСКМ 90. Технические условия».
ГОСТ Р 50193.1-92 (ЙСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования».
ГОСТ 14167-83 «Счетчики холодной воды турбинные. Технические условия».
... ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
ИзготовительОбщество с ограниченной ответственностью «ПК Прибор» (ООО «ПК Прибор»)
ИНН 7705672861
Адрес: 123290, г. Москва, 1-й Магистральный тупик, д. 10, к. 1, офис 12.
Телефон/факс: +7 (495) 232-19-30
Web-сайт: http://www.pkpribor.ru/
E-mail: metronic@decast.com
Испытательный центрГЦИ СИ ФГУ «Ростест-Москва»
Регистрационный номер в Государственном реестре 30010-10
Адрес: 117418 Москва, Нахимовский пр., 31
E-mail: info@rostest.ru, тел.: +7 (495) 544 00 00
В части вносимых изменений
Федеральное государственное, унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 /437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
