ПРИКАЗ.
О внесении изменений в описание типа СИ
Весы цифровые промышленные PFD
Приказы по основной деятельности по агентству Вн. Приказ № 1264 от 23.07.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «23» июля 2020 г. № 1264
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы цифровые промышленные PFD
Назначение средства измеренийВесы цифровые промышленные PFD (далее - весы), предназначены для статического измерения массы.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Встроенный в датчик микроконтроллер с аналого-цифровым преобразователем (АЦП) преобразует аналоговый сигнал в цифровой дискретный сигнал. Далее цифровой сигнал поступает в терминал, в котором сигнал обрабатывается, и значение массы груза отображается на дисплее терминала.
Весы состоят из грузоприёмного устройства (далее - ГПУ) со встроенными весоизмерительными цифровыми тензорезисторными датчиками SLB615D производства «Mettler-Toledo (Changzhou) Precision Instruments Co. Ltd.», Китай (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 71699-18), и терминала, соединённых между собой кабелем.
В весах используются терминалы IND246Powercell, IND570Powercell, IND780PDX, IND930, IND970 производства «Mettler-Toledo».
В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus Plus, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы различаются также материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли.
Платформы ГПУ изготавливают из конструкционной окрашенной или нержавеющей стали. По заказу весы могут быть укомплектованы в соответствии с Руководством по эксплуатации подъездными рампами, обрамлением приямка для облегчения установки весов на уровне пола, защитными напольными ограждениями, рамой для перемещения весов, металлическим вкладышем приямка в зависимости от выбранного способа монтажа.
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R76-1-2011:
-
- устройство индикация отклонения от нуля (п. 4.5.5);
-
- устройство первоначальной установки нуля весов (п. Т.2.7.2.4);
-
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
-
- устройство слежения за нулем (п. Т.2.7.3);
-
- устройство предварительного задания значения массы тары (п. Т.2.7.5);
-
- устройство тарирование (п. Т.2.7.4).
Весы изготавливаются в однодиапазонном и двухдиапазонном режимах взвешивания с автоматическим переключением действительной цены деления (d) в диапазонах взвешивания.
Весы выпускаются в модификациях, которые отличаются друг от друга значением максимальной нагрузки, материалом изготовления, режимами взвешивания, размерами грузоприемной платформы, исполнением грузоприемной платформы.
Исполнения весов имеют следующее обозначение при заказе:
PFDY1Y2Y3-X1X2(X3),
где PFD - обозначение типа;
Y1 - цифра от 0 до 9, условно-количественно характеризующая долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (рама, корпус, грузоприёмная платформа): алюминиевые сплавы, различные марки сталей, различные виды окраски, резиновые элементы, нанесения защитных покрытий или полировки; чем выше цифра - тем выше стойкость и стоимость конструкционных материалов, выше устойчивость ГПУ к различным воздействиям;
Y2 - цифра от 0 до 9, условно-количественно характеризующая область применения и особенности использования весов; чем выше цифра - тем универсальнее весы с точки зрения использования в разных отраслях промышленности;
Y3 - цифра от 0 до 9, условно-количественно характеризующая коррозионную стойкость материалов ГПУ и датчиков, а также степень их защиты оболочкой от воздействия воды и сред с повышенной атмосферной влажностью, от проникновения пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов; чем выше цифра - тем весы устойчивее к высокой влажности, воздействию жидкостей и пыли;
X1- буквенное обозначение размера грузоприёмной платформы (габаритные размеры ГПУ):
-
- DS (1000x1000 мм);
-
- D (1000x1250 мм);
-
- E (1250x1500 мм);
- ES (1500x1500 мм);
- G (1500x2000 мм);
- GS (2000x2000 мм);
- H (2000x2500 мм).
X2 - числовое обозначение Мах весов:
- 300, 600, 1200, 1500, 3000, 6000, 10000, 12000 (300 кг, 600 кг, 1200 кг, 1500 кг, 3000 кг, 6000 кг, 10000 кг, 12000 кг соответственно);
X3 - (необязательный параметр) обозначение высоты ГПУ:
- Н1 (78мм);
- Н2 (102мм).
Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.
Пример записи при заказе: PFD774-ES6000H2,
где PFD - обозначение типа;
7 - обозначение класса изготовления весов;
7 - обозначение применимости весов в операциях взвешивания с числом поверочных делений <10000е;
4 - обозначение материала изготовления весов (окрашенная конструкционная сталь);
ES - обозначение размера грузоприемной платформы (1500x1500 мм);
6000 - числовое обозначение Max весов (6000 кг);
H2 - обозначение высоты ГПУ (102 мм).
Общий вид ГПУ и терминалов показан на рисунках 1 и 2 соответственно.
Схема пломбировки от несанкционированного доступа терминалов показаны на рисунке 3.

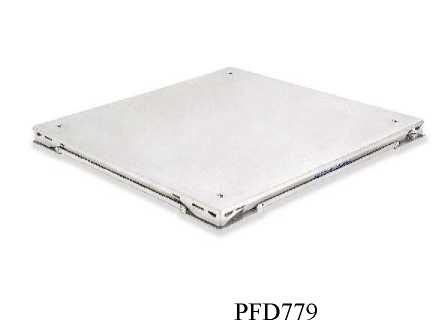

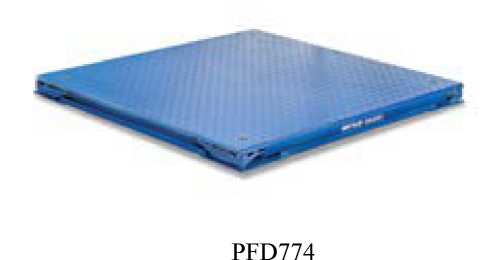

Рисунок 1 - Внешний вид ГПУ весов
IND246 Powercell
IND570 Powercell
IND780 PDX
IND930
IND970

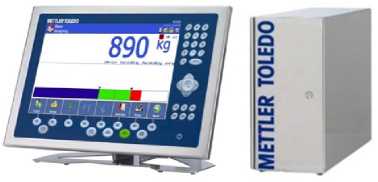

Рисунок 2 - Общий вид терминалов
Места пломбирования
IND570 Powercell
IND780 Powercell
IND246 Powercell
Рисунок 3 - Схемы пломбировки весов от несанкционированного доступа
Программное обеспечениеТерминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания. Цифровые весовые датчики SLB615D имеют свое встроенное ПО.
ПО весов делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО терминалов приведены в таблице 1 и 2.
Таблица 1 - Идентификационные данные ПО терминалов
|
Идентификационные данные (признаки) |
Значение для терминала | ||
|
IND246Powercell |
IND570 Powercell |
IND780PDX | |
|
Идентификационное наименование ПО |
2.xx.yyyy |
|
MCN 1.x |
|
Номер версии (Идентификационный номер) ПО |
2.xx.yyyy |
|
|
|
Цифровой идентификатор ПО |
-* | ||
где - х, у принимают значения от 0 до 9.
*- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования
Таблица 2
|
Идентификационные данные (признаки) |
Значение для терминалов IND930, IND970 | |||||
|
Идентификационное наименование ПО |
Boot Service Класси ческая версия |
Boot Service PRO версия |
Scale Lock |
Scale Module |
Scale Server Классическа я версия |
Scale Server PRO версия |
|
Номер версии (Идентификационный номер) ПО |
V1.1.3 |
V2.0.0 |
V1.1.xx (xx принимае т значения от 12 до 99) |
V1.1.xx (xx принима ет значени я от 12 до 99) |
V1.y.xx (y принимает значения от 3 до 9); (xx принимает значения от 0 до 99) |
V2.y.xx (y принимае т значения от 3 до 9); (xx принимае т значения от 0 до 99) |
|
Цифровой идентификатор ПО |
B645 |
EE8D |
-* | |||
|
*- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||||||
Класс точности по ГОСТ OIML R 76-1-2011 .................................................................. средний (III).
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) для однодиапазонных исполнений весов приведены в таблице 3.
Таблица 3 - Метрологические характеристики
|
Обозначение исполнения |
Мах, кг |
Min, кг |
d=^ г |
n |
m, кг |
mpe, г |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
PFD774-(X1)300 PFD779-(xi)300 |
300 |
2 |
100 |
3000 |
от 2 до 50 включ. |
±50 |
|
св. 50 до 200 включ. |
±100 | |||||
|
св. 200 до 300 включ. |
±150 | |||||
|
300 |
1 |
50 |
6000 |
от 1 до 25 включ. |
±25 | |
|
св. 25 до 100 включ. |
±50 | |||||
|
св. 100 до 300 включ. |
±75 | |||||
|
PFD774-(X1)600 PFD779-(xi)600 |
600 |
4 |
200 |
3000 |
от 4 до 100 включ. |
±100 |
|
св. 100 до 400 включ. |
±200 | |||||
|
св. 400 до 600 включ. |
±300 | |||||
|
600 |
2 |
100 |
6000 |
от 2 до 50 включ. |
±50 | |
|
св. 50 до 200 включ. |
±100 | |||||
|
св. 200 до 600 включ. |
±150 |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
PFD774-(X1)1200 PFD779-(xi)l200 |
1200 |
4 |
200 |
6000 |
от 4 до 100 включ. |
±100 |
|
св. 100 до 400 включ. |
±200 | |||||
|
св. 400 до 1200 включ. |
±300 | |||||
|
PFD774-(X1)1500 PFD779-(xi)l500 |
1500 |
10 |
500 |
3000 |
от 10 до 250 включ. |
±250 |
|
св. 250 до 1000 включ. |
±500 | |||||
|
св. 1000 до 1500 включ. |
±750 | |||||
|
PFD774-(X1)3000(X3) PFD779-(xi)3000(x3) |
3000 |
20 |
1000 |
3000 |
от 20 до 500 включ. |
±500 |
|
св. 500 до 2000 включ. |
±1000 | |||||
|
св. 2000 до 3000 включ. |
±1500 | |||||
|
3000 |
10 |
500 |
6000 |
от 10 до 250 включ. |
±250 | |
|
св. 250 до 1000 включ. |
±500 | |||||
|
св. 1000 до 3000 включ. |
±750 | |||||
|
PFD774-(X1)6000(X3) PFD779-(X1)6000(X3) |
6000 |
40 |
2000 |
3000 |
от 40 до 1000 включ. |
±1000 |
|
св. 1000 до 4000 включ. |
±2000 | |||||
|
св. 4000 до 6000 включ. |
±3000 | |||||
|
6000 |
20 |
1000 |
6000 |
от 20 до 500 включ. |
±500 | |
|
св. 500 до 2000 включ. |
±1000 | |||||
|
св. 2000 до 6000 включ. |
±1500 | |||||
|
PFD774-(X1)10000 PFD779-(X1)10000 |
10000 |
20 |
1000 |
10000 |
от 20 до 500 включ. |
±500 |
|
св. 500 до 2000 включ. |
±1000 | |||||
|
св. 2000 до 10000 включ. |
±1500 | |||||
|
PFD774-(X1)12000 PFD779-(X1)12000 |
12000 |
40 |
2000 |
6000 |
от 40 до 1000 включ. |
±1000 |
|
св. 1000 до 4000 включ. |
±2000 | |||||
|
св. 4000 до 12000 включ. |
±3000 |
Для двухдиапазонного режима взвешивания значения максимальной (Maxi) и минимальной (Mini) нагрузки, действительной цены деления (di), поверочного интервала (ei), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) для каждого диапазона взвешивания (Wi) приведены в таблице 4.
Таблица 4 - Метрологические характеристики
|
Обозначение исполнения |
Wi |
Махг, кг |
Mini, кг |
й=ег-, г |
n |
m, кг |
mpe, г |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
PFD774-(X1)300 PFD779-(X1)300 |
W1 |
150 |
1 |
50 |
3000 |
от 1 до 25 включ. |
±25 |
|
св. 25 до 100 включ. |
±50 | ||||||
|
св. 100 до 150 включ. |
±75 | ||||||
|
W2 |
300 |
2 |
100 |
3000 |
от 2 до 50 включ. |
±50 | |
|
св. 50 до 200 включ |
±100 | ||||||
|
св. 200 до 300 включ. |
±150 | ||||||
|
PFD774-(X1)300 PFD779-(X1)300 |
W1 |
120 |
0,4 |
20 |
6000 |
от 0,4 до 10 включ. |
±10 |
|
св. 10 до 40 включ. |
±20 | ||||||
|
св. 40 до 120 включ. |
±30 | ||||||
|
W2 |
300 |
1 |
50 |
6000 |
от 1 до 25 включ. |
±25 | |
|
св. 25 до 100 включ. |
±50 | ||||||
|
св. 100 до 300 включ. |
±75 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
PFD774-(X1)300 PFD779-(X1)300 |
W1 |
200 |
0,4 |
20 |
10000 |
от 0,4 до 10 включ. |
±10 |
|
св. 10 до 40 включ. |
±20 | ||||||
|
св. 40 до 200 включ. |
±30 | ||||||
|
W2 |
300 |
1 |
50 |
6000 |
от 1 до 25 включ. |
±25 | |
|
св. 25 до 100 включ. |
±50 | ||||||
|
св. 100 до 300 включ. |
±75 | ||||||
|
PFD774-(X1)600 PFD779-(X1)600 |
W1 |
300 |
2 |
100 |
3000 |
от 2 до 50 включ. |
±50 |
|
св. 50 до 200 включ. |
±100 | ||||||
|
св. 200 до 300 включ. |
±150 | ||||||
|
W2 |
600 |
4 |
200 |
3000 |
от 4 до 100 включ. |
±100 | |
|
св. 100 до 400 включ. |
±200 | ||||||
|
св. 400 до 600 включ. |
±300 | ||||||
|
PFD774-(X1)600 PFD779-(X1)600 |
W1 |
300 |
1 |
50 |
6000 |
от 1 до 25 включ. |
±25 |
|
св. 25 до 100 включ. |
±50 | ||||||
|
св. 100 до 300 включ. |
±75 | ||||||
|
W2 |
600 |
2 |
100 |
6000 |
от 2 до 50 включ. |
±50 | |
|
св. 50 до 200 включ. |
±100 | ||||||
|
св. 200 до 600 включ. |
±150 | ||||||
|
PFD774-(X1)600 PFD779-(X1)600 |
W1 |
500 |
1 |
50 |
10000 |
от 1 до 25 включ. |
±25 |
|
св. 25 до 100 включ. |
±50 | ||||||
|
св. 100 до 500 включ. |
±75 | ||||||
|
W2 |
600 |
2 |
100 |
6000 |
от 2 до 50 включ. |
±50 | |
|
св. 50 до 200 включ. |
±100 | ||||||
|
св. 200 до 600 вкл. |
±150 | ||||||
|
PFD774-(X1)1200 PFD779-(X1)1200 |
W1 |
600 |
2 |
100 |
6000 |
от 2 до 50 включ. |
±50 |
|
св. 50 до 200 включ. |
±100 | ||||||
|
св. 200 до 600 включ. |
±150 | ||||||
|
W2 |
1200 |
4 |
200 |
6000 |
от 4 до 100 включ. |
±100 | |
|
св. 100 до 400 включ. |
±200 | ||||||
|
св. 400 до 1200 включ. |
±300 | ||||||
|
PFD774-(X1)1500 PFD779-(X1)1500 |
W1 |
600 |
4 |
200 |
3000 |
от 4 до 100 включ. |
±100 |
|
св. 100 до 400 включ. |
±200 | ||||||
|
св. 400 до 600 включ. |
±300 | ||||||
|
W2 |
1500 |
10 |
500 |
3000 |
от 10 до 250 включ. |
±250 | |
|
св. 250 до 1000 включ. |
±500 | ||||||
|
св. 1000 до 1500 включ. |
±750 | ||||||
|
PFD774-(X1)1500 PFD779-(X1)1500 |
W1 |
1000 |
2 |
100 |
10000 |
от 2 до 50 включ. |
±50 |
|
св. 50 до 200 включ. |
±100 | ||||||
|
св. 200 до 1000 включ. |
±150 | ||||||
|
W2 |
1500 |
4 |
200 |
7500 |
от 4 до 100 включ. |
±100 | |
|
св. 100 до 400 включ. |
±200 | ||||||
|
св. 400 до 1500 включ. |
±300 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
PFD774-(X1)3000(X3) PFD779-(X1)3000(X3) |
W1 |
1500 |
10 |
500 |
3000 |
от 10 до 250 включ. |
±250 |
|
св. 250 до 1000 включ. |
±500 | ||||||
|
св. 1000 до 1500 включ. |
±750 | ||||||
|
W2 |
3000 |
20 |
1000 |
3000 |
от 20 до 500 включ. |
±500 | |
|
св. 500 до 2000 включ. |
±1000 | ||||||
|
св. 2000 до 3000 включ. |
±1500 | ||||||
|
PFD774-(X1)3000(X3) PFD779-(X1)3000(X3) |
W1 |
1200 |
4 |
200 |
6000 |
от 4 до 100 включ. |
±100 |
|
св. 100 до 400 включ. |
±200 | ||||||
|
св. 400 до 1200 включ. |
±300 | ||||||
|
W2 |
3000 |
10 |
500 |
6000 |
от 10 до 250 включ. |
±250 | |
|
св. 250 до 1000 включ. |
±500 | ||||||
|
св. 1000 до 3000 включ. |
±750 | ||||||
|
PFD774-(X1)3000(X3) PFD779-(X1)3000(X3) |
W1 |
2000 |
4 |
200 |
10000 |
от 4 до 100 включ. |
±100 |
|
св. 100 до 400 включ. |
±200 | ||||||
|
св. 400 до 2000 включ. |
±300 | ||||||
|
W2 |
3000 |
10 |
500 |
6000 |
от 10 до 250 включ. |
±250 | |
|
св. 250 до 1000 включ. |
±500 | ||||||
|
св. 1000 до 3000 включ. |
±750 | ||||||
|
PFD774-(X1)6000(X3) PFD779-(X1)6000(X3) |
W1 |
3000 |
20 |
1000 |
3000 |
от 20 до 500 включ. |
±500 |
|
св. 500 до 2000 включ |
±1000 | ||||||
|
св. 2000 до 3000 включ. |
±1500 | ||||||
|
W2 |
6000 |
40 |
2000 |
3000 |
от 40 до 1000 включ. |
±1000 | |
|
св. 1000 до 4000 включ. |
±2000 | ||||||
|
св. 4000 до 6000 включ. |
±3000 | ||||||
|
PFD774-(X1)6000(X3) PFD779-(X1)6000(X3) |
W1 |
3000 |
10 |
500 |
6000 |
от 10 до 250 включ. |
±250 |
|
св. 250 до 1000 включ |
±500 | ||||||
|
св. 1000 до 3000 включ. |
±750 | ||||||
|
W2 |
6000 |
20 |
1000 |
6000 |
от 20 до 500 включ. |
±500 | |
|
св. 500 до 2000 включ |
±1000 | ||||||
|
св. 2000 до 6000 включ. |
±1500 | ||||||
|
PFD774-(X1)6000(X3) PFD779-(X1)6000(X3) |
W1 |
5000 |
10 |
500 |
10000 |
от 10 до 250 включ. |
±250 |
|
св. 250 до 1000 включ |
±500 | ||||||
|
св. 1000 до 5000 включ. |
±750 | ||||||
|
W2 |
6000 |
20 |
1000 |
6000 |
от 20 до 500 включ. |
±500 | |
|
св. 500 до 2000 включ |
±1000 | ||||||
|
св. 2000 до 6000 включ. |
±1500 | ||||||
|
PFD774-(X1)12000 PFD779-(X1)12000 |
W1 |
6000 |
40 |
2000 |
3000 |
от 40 до 1000 включ. |
±1000 |
|
св. 1000 до 4000 включ |
±2000 | ||||||
|
св. 4000 до 6000 включ. |
±3000 | ||||||
|
W2 |
12000 |
100 |
5000 |
2400 |
от 100 до 2500 включ. |
±2500 | |
|
св. 2500 до 10000 включ. |
±5000 | ||||||
|
св. 10000 до 12000 включ |
±7500 |
Окончание таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
PFD774-(X1)12000 PFD779-(X1)12OOO |
W1 |
6000 |
20 |
1000 |
6000 |
от 20 до 500 включ. |
±500 |
|
св. 500 до 2000 включ |
±1000 | ||||||
|
св. 2000 до 6000 включ. |
±1500 | ||||||
|
W2 |
12000 |
40 |
2000 |
6000 |
от 40 до 1000 включ. |
±1000 | |
|
св. 1000 до 4000 включ |
±2000 | ||||||
|
св. 4000 до 12000 включ. |
±3000 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности устройства установки на нуль, кг |
±0,25е |
|
Показания индикации массы, не более:
|
Мах + 9е Мах + 9еi |
|
Диапазон выборки массы тары (Т-):
|
от 0 до 100 от 0 до 100 |
|
Диапазон установки на нуль и слежения за нулем, % от Мах, не более |
±2 |
|
Диапазон первоначальной установки нуля, % от Мах, не более |
20 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 195,5 до 253 от 49 до 51 12 |
|
Потребляемая мощность, В^А, не более |
60 |
|
Габаритные размеры весов (Д х Ш х В), мм:
PFD774-(X1)600, PFD779-(X1)600 PFD774-(X1)1200, PFD779-(X1)1500 PFD774-(X1)3000, PFD779-(X1)3000
|
от (1000 х 1000 х 78) до (2000 х 1500 х 78) от (1500 х 1250 х 78) до (2000 х 1500 х 78) от (1500 х 1500 х 102) до (2500 х 2000 х 102) |
|
Масса весов, кг, не более: - размер DS (1000 х 1000 мм) |
132 |
|
- размер D (1250 x 1000 мм) |
158 |
|
- размер Е (1500 х 1250 мм) |
215 |
|
- размер ES (1500 x 1500 мм) |
276 |
|
- размер G (2000 x 1500 мм) |
320 |
|
- размер GS (2000 x 2000 мм) |
425 |
|
- размер H (2000 х 2500 мм) |
730 |
|
Диапазон рабочих температур, °С |
от -10 до +40 |
|
Относительная влажность, % |
до 85, при температуре 40 оС, без конденсации влаги |
наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на корпусе весов, фотохимическим способом.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы промышленные |
РFD (исполнение по заказу) |
1 |
|
Кабель к терминалу |
Заказывается дополнительно |
1 |
|
Весовой терминал |
Заказывается дополнительно | |
|
Руководство по эксплуатации |
- |
1 |
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА «Методика поверки»).
Основные средства поверки:
- рабочий эталон единицы массы 4-го разряда по Приказу Росстандарта от 29 декабря 2018 № 2818 - гири номинальной массой от 200 г до 2000 кг класса точности М1, M1-2 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений изложены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к весам цифровым промышленным PFDГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
Техническая документация фирмы - изготовителя
ИзготовителиФирма «Mettler-Toledo GmbH», Швейцария
Адрес: Im Langacher 44, 8606 Greifensee, Switzerland
Фирма «Mettler-Toledo (Albstadt) GmbH», Германия
Адрес: Postfach 250 D-7470 Albstadt, Germany
Телефон: +49 7431 14 214
Факс: +49 7431 14 38
Фирма «Mettler-Toledo (Changzhou) Measurement Technology Ltd.», Китай
Адрес:111 West Taihu Road, Xinbei District, Changzhou, Shanghai 213125, China Телефон: 0519-86642040
Факс: 0519-86641991
ЗаявительАкционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Адрес: 101000, г. Москва, Сретенский бульвар, д.6/1, стр.1, офис 6
Телефон: +7(495) 651-98-86, 621-92-11
Факс: +7(499) 272-22-74
Web-сайт: www.mt.com
E-mail: inforus@mt.com
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7(495) 491-78-12
Е-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311313.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«23» июля 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
Заместитель Руководи
С.С. Голубев
