№360 от 22.02.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27473
О внесении изменений в описание типа на вычислители тепловой энергии ВТЭ-1
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ22 февраля 2017 г. № 360
Москва
О внесении изменений в описание типа на вычислители тепловой энергии ВТЭ-1
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федераций 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО«ПроектСтройМонтаж» от 19 декабря2016 г.№1148приказываю:
-
1. Внести изменения в описание типа на вычислители тепловой энергии ВТЭ-1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 47174-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» февраля 2017 г. № 360
Изменения в описание типа на вычислители тепловой энергии ВТЭ-1
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вычислители тепловой энергии ВТЭ-1
Назначение средства измеренийВычислители тепловой энергии ВТЭ-1 предназначены для измерений и преобразований сигналов от первичных измерительных преобразователей параметров измеряемой среды в значения соответствующих физических величин с последующим вычислением и индикацией тепловой энергии, параметров и расхода (объема).
Описание средства измеренийПринцип работы вычислителя тепловой энергии ВТЭ-1 состоит в измерении и преобразовании сигналов от первичных измерительных преобразователей параметров измеряемой среды в значения соответствующих физических величин с последующим, в соответствии с установленном алгоритмом обработки, вычислением результатов косвенных измерений.
Вычислитель тепловой энергии ВТЭ-1 выполнен в виде электронного блока в герметичном пластиковом корпусе. Внутри корпуса расположена печатная плата электронного модуля с микропроцессором, дисплеем, источником питания (литиевая батарея) и клеммными колодками для подключения кабелей.
Кабели от первичных измерительных преобразователей, а также кабели связи и внешнего питания подключаются к клеммным колодкам в соответствии со схемой подключения. Для обеспечения герметичности корпуса вычислителя тепловой энергии ВТЭ-1 ввод кабелей в корпус осуществляется через гермовводы.
Управление работой вычислителя тепловой энергии ВТЭ-1 осуществляется с помощью кнопок клавиатуры управления на лицевой панели корпуса прибора.
Представление информации осуществляется посредством ЖК-индикатора.
С целью предотвращения несанкционированного доступа к функциональным узлам вычислителя тепловой энергии ВТЭ-1, последний имеет возможность пломбирования. Место нанесения клейма - крепежный винт платы микропроцессора.
Вычислитель тепловой энергии ВТЭ-1 осуществляет:
-
- вычисление и индикацию тепловой энергии, Гкал;
-
- измерение и индикацию объема (массы) теплоносителя в подающем и/или обратном трубопроводах, а также от дополнительных счетчиков, м3 или тонн (в зависимости от модификации);
-
- измерение и индикацию температуры и разности температур в подающем и обратном трубопроводах и трубопроводе холодной воды, °C;
-
- измерение и индикацию времени работы вычислителя тепловой энергии ВТЭ-1, ч;
-
- индикацию электрической энергии (при подключении к счетчику электроэнергии с дистанционным выходом;
-
- периодическое фиксирование параметров во внутренней энергетически независимой памяти;
-
- вывод архивных данных на принтер;
-
- передачу данных по интерфейсам RS232 или RS485, или USB;
-
- возможность подсчета тепловой энергии в режиме реверса системы теплоснабжения. Вычислители тепловой энергии ВТЭ-1 имеют модификации, указанные в таблице 1.
Таблица 1 - Модификации вычислителей тепловой энергии ВТЭ-1
|
Наименование |
KI (К1М) |
К2 (К2М) |
КЗ |
П14(П15) П14М (ПИМ) |
|
Количество систем теплоснабжения |
1(1) |
1(1) |
1 |
2(1) |
|
Количество импульсных входов |
4(3) |
4(3) |
4 |
6(3) |
|
Количество входов для подключения термопреобразователей |
3(2) |
. 3(2) |
2 |
6(3) |
|
Количество преобразователей давления |
- |
- |
- |
4(2) |
|
Выходной ток преобразователей давления |
- |
- |
- |
4-20 мА |
|
Система теплоснабжения |
| |||
|
Наличие встроенного контроллера, принтера |
- |
- |
- |
Да |
|
Архивация измеряемых и вычисляемых параметров |
1440 часов 366 суток 36 месяцев |
1440 часов 366 суток 36 месяцев |
1440 часов 366 суток 36 месяцев |
1440 часов 366 суток 36 месяцев |
|
Наличие входов для контроля питания подключенного расходомера с сетевым питанием |
- |
- |
- |
Да” |
|
Питание от встроенной батарейки Возможность питания от внешнего источника |
Да Да |
Да Да |
Да Да |
Да Да |
|
Подключение вычислителя к компьютеру с помощью интерфейса |
RS 232 (+ModBus RTU) |
RS 485 (+ModBus RTU) |
RS 485 |
RS 232(или USB)+ RS 485 |
|
°По заказу | ||||
Общий вид вычислителей тепловой энергии ВТЭ-1 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид средства измерений

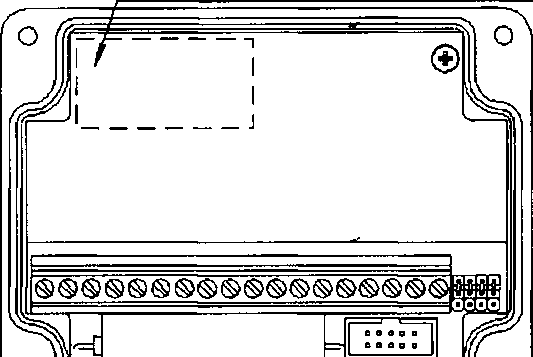

Место нанесения поберительного клейма б биде наклейки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение состоит из ПО, встроенного в вычислитель тепловой энергии ВТЭ, и внешнего ПО для ПЭВМ.
Функции внутреннего ПО:
-
- измерение параметров необходимых для вычисления тепловой энергии (температура, объем(масса), давление);
-
- преобразования значения тепловой энергии в цифровой код;
-
- хранение полученных значений в энергонезависимой памяти в виде архивных данных;
-
- индикация значений на ЖК дисплее;
-
- передача параметров и архивных данных по цифровому интерфейсу.
Функции внешнего ПО:
-
- настройка вычислителя тепловой энергии, выполнение сервисных функций;
-
- отображение текущего состояния, параметров настройки, архивных данных;
-
- вывод на печать архивных данных;
-
- удаленный мониторинг состояния параметров теплоносителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||||
|
П14 (П15)(М) |
К1(К2) |
КЗ |
К1М (К2М) |
Сервисное ПО |
ПО для диспетчеризации | |
|
Идентификационное наименование ПО |
VTE Р14 15 |
VTE К1_2 |
VTE _кз |
VTE К1_2 L |
ПО ВТЭ |
БД узлов учета тепловой энергии |
|
Номер версии (идентификационный номер) ПО |
16.ХХ |
18.11.16 |
7-х.х.х | |||
|
Цифровой идентификатор ПО |
2СА85Е70 157EF1C0 EA8CA1D 63B20FB3 8Е25ЕВ40 05F3770B АВ926ВА 89605A7F 02 |
D679A F2C4F A1D2 C343F 2937В 894671 69444 DE3E D7DA 6ВЕЕ2 AF55B D3195 73В59 Е |
ЗС8 DF9 00FC B9D 4909 6551 8945 0175 D5A 2780 46В С854 AED 4259 67В С420 8DF 6314 |
ЕС9А 2СС6 EAD9 55F19 CBC0 0Е9Е4 09АС 26F57 6АЕ8 04896 4А23 A96D 100F5 83DB Е7С |
6133А16В2 F1402ABF AC0DB660 63DCCCD4 3212F75E5 В80471036 0D2FBD74 ЕА99В |
53D410B93F991C BD7F89D3C8986 2D9B486D1335D 180629A35F7F15 CBE07CE3F4 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температур, °C |
от 1 до 150 |
|
Диапазон измерений разности температур, °C |
от 3 до 145 |
|
Диапазон измерений температуры воды (дополнительный термометр), °C |
от 1 до 100 |
|
Диапазон измерений давления, МПа |
от 0,1 до 1,6 |
|
Пределы допускаемой относительной погрешности тепловычислителя при определении тепловой энергии в указанных диапазонах разности температур, % 3<At<20°C 20 < At <150 °C |
+1,0 ±0,5 |
|
Пределы допускаемой абсолютной погрешности тепловычислителя при измерении температуры, °C |
±0,3 |
|
Значение абсолютной погрешности тепловычислителя при измерениях давления, МПа |
±0,004 |
|
Диапазон измерений времени работы, ч |
от 0 до 99999 |
|
Пределы допускаемой относительной погрешности тепловычислителя при измерении времени работы, % |
±0,05 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Цена импульса, л/имп |
1 |
10 |
100 |
1000 |
|
Цена единицы младшего разряда по объему теплоносителя (воды), м3 (т) |
0,001 |
0,01 |
0,1 |
1 |
|
Цена единицы младшего разряда по тепловой энергии, Гкал: |
0,01 | |||
|
Количество значащих цифр на индикаторе отсчетного устройства |
8 | |||
|
Цена единицы младшего разряда по температуре воды , °C |
0,01 | |||
|
Цена единицы младшего разряда по разности температур , °C |
0,01 | |||
|
Габаритные размеры, мм, не более |
модификация К 90*115x55 модификация П 120x170x55 | |||
|
Масса, г, не более |
модификация К 400 модификация П 700 | |||
|
Условия эксплуатации:
|
от +5 до +50 от 30 до 80 от 84 до 106,7 | |||
|
Напряжение питание литиевой батареи, В |
3,6 | |||
|
Срок службы батареи без замены, лет |
от 5 до 12 | |||
|
Средний срок службы тепловычислителя, лет, не менее |
12 | |||
наносят на корпус вычислителя тепловой энергии ВТЭ-1 методом наклейки, титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вычислитель тепловой энергии |
ВТЭ-1 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 4218-021-18151455-2010 |
1 экз. |
|
Паспорт |
ПС 4218-021-18151455-2010 |
1 экз. |
|
Методика поверки |
МП 4218-021-18151455-2010 |
1 экз. |
приведены в эксплуатационном документе.
Поверкаосуществляется по документу МП 4218-021-18151455-2010 «Методика поверки вычислителя тепловой энергии ВТЭ-1», утверждённому ГЦИ СИ ФГУ «Ростест-Москва» 10 марта 2011 г.
Основные средства поверки:
магазин сопротивлений Р4831 (регистрационный номер 6332-77);
калибратор многофункциональный MC5-R (регистрационный номер 22237-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о цоверке или в паспорт и на крепежный винт платы микропроцессора в виде наклейки.
Нормативные и технические документы, устанавливающие требования к вычислителям тепловой энергии ВТЭ-1ТУ 4218-021-18151455-2010 Вычислитель тепловой энергии ВТЭ-1. Технические условия.
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
ИзготовительОбщество с ограниченной ответственностью «ПроектСтройМонтаж» (ООО «ПСМ»)
ИНН 5029116737
Адрес: 141002, Московская область, г. Мытищи, ул. Колпакова, д. 2, корп. 10 Телефон: 8 (495) 407-06-94
Испытательный центрГЦИ СИ ФГУ «Ростест-Москва»
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: 8 (495) 544 00 00
Web-сайт: http://www.rostest.ru/
E-mail: info@rostest.ru
Регистрационный номер в Государственном реестре 30010-10
