Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «24» августа 2018 г. №1812

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры микроволновые Micropilot FMR5*

Уровнемеры микроволновые Micropilot FMR5* (далее уровнемеры) предназначены для непрерывного измерения уровня различных продуктов: жидкостей, вязких жидких масс, пульп, сыпучих продуктов.

Уровнемеры состоят из первичного преобразователя (антенны) и электронного преобразователя в компактном исполнении, установленных в герметичном корпусе.

Принцип измерений уровня основан на определении времени прохождения электромагнитного сигнала (принцип "Time of Flight") от первичного преобразователя (антенны) уровнемера к поверхности измеряемой среды и обратно. Уровнемер измеряет дистанцию от первичного преобразователя до поверхности продукта и рассчитывает уровень с использованием значения скорости распространения электромагнитного сигнала и данных настройки.

Уровнемер монтируется над поверхностью измеряемой среды. В зависимости от конструктивного исполнения антенны и электронного преобразователя выпускаются различные исполнения уровнемеров (рис.1), предназначенные для установки в открытом пространстве и/или в волноводах (измерительных колодцах, выносных камерах и др.). При необходимости уровнемер может поставляться в комплекте с измерительным колодцем или выносной камерой (байпас) для монтажа на резервуаре.

Уровнемеры исполнений Micropilot FMR50, FMR51, FMR52, FMR53, FMR54 (табл. 2) предназначены преимущественно для применения с жидкостями и пульпами, Micropilot FMR56, FMR57 (табл. 3) - преимущественно для применения с сыпучими продуктами и пульпами.

Настройка уровнемера осуществляется на месте монтажа и/или через интерфейс цифровой коммуникации. Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART, Profibus-PA, Foundation Fieldbus) в контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с дисплея уровнемера и/или выносного блока управления с дисплеем FHX50 (рис. 2).

В приборе реализована функция программного подавления ложных эхо-сигналов для достижения большей точности и достоверности.

В состав электронного преобразователя включен функциональный блок расширенной самодиагностики, который непрерывно в процессе работы выполняет функции контроля исправности частей уровнемера. Результаты самодиагностики в виде числовых величин и сообщений для пользователя могут быть считаны с дисплея уровнемера и/или могут передаваться в виде выходного сигнала.

Уровнемеры могут иметь программируемый дискретный выходной сигнал, настраиваемый на предельное значение уровня или другого параметра (например, напряжения питания уровнемера, температуры в корпусе электронного преобразователя) для аварийной сигнализации, обеспечивая функциональную безопасность согласно SIL2/3 по IEC 61508 (ГОСТ Р МЭК 61508-х-2007).

Уровнемеры применяются также для вычисления и индикации объема жидкостей и сыпучих материалов в резервуарах.

Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях.

Для обслуживания, настройки, диагностики уровнемеров с персонального компьютера может использоваться сервисная программа FieldCare.

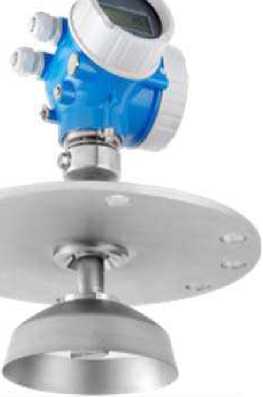

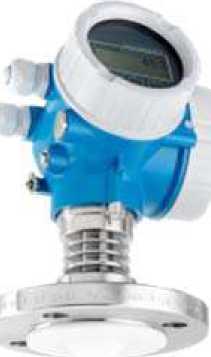

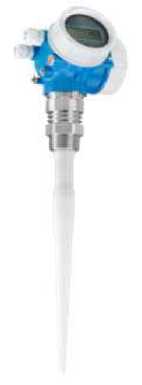

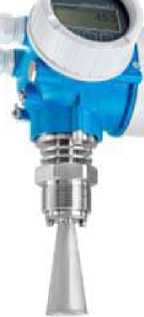

Внешний вид уровнемеров приведен на рисунке 1.

FMR50

FMR51

FMR52

FMR54

FMR56

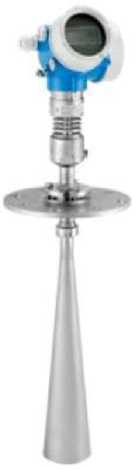

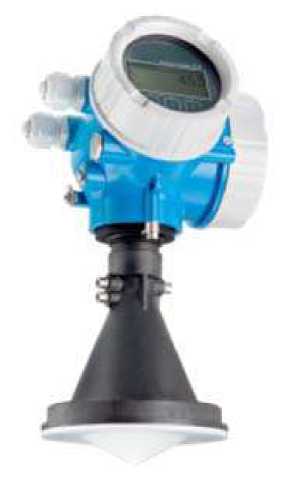

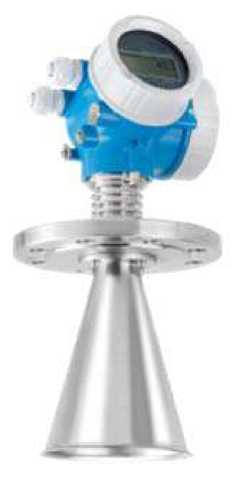

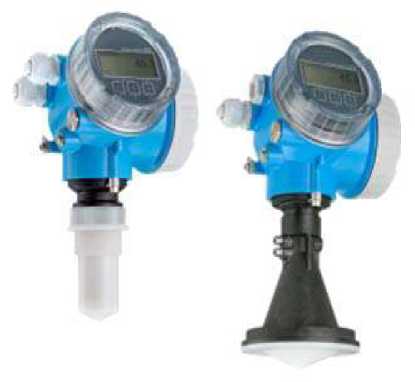

Рисунок 1 - Внешний вид уровнемеров Micropilot FMR5

FMR57

FMR53

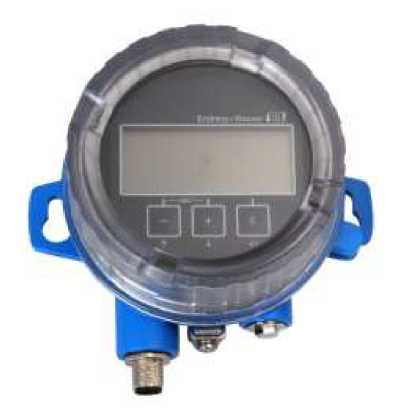

Рисунок 2 - Внешний вид выносного блока индикации и управления FHX50

В конструкции прибора предусмотрена блокировка клавиатуры одновременным нажатием клавиш           , с помощью которой блокируется доступ ко всем операциям в меню прибора.

В уровнемерах конструктивно предусмотрено наличие защиты от записи посредством переключателя блокировки. Переключатель блокировки может иметь два состояния: "Off" ("Выключен") или "On" ("Включен") (рис. 3).

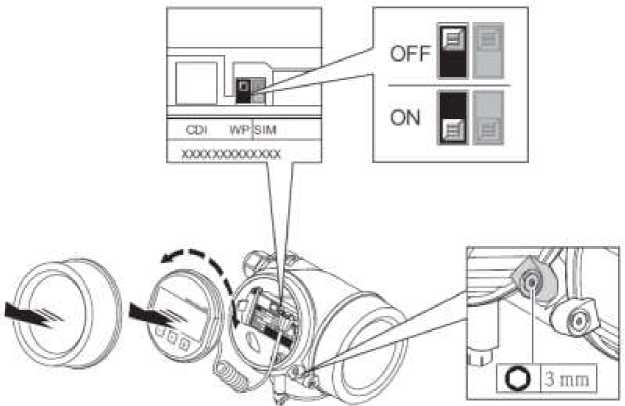

Рисунок 3 - Переключатель блокировки

Если аппаратная защита от записи активирована, на дисплее уровнемера отображается символ Й (рис. 4).

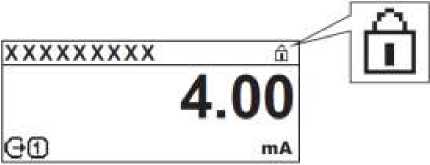

Рисунок 4 - Символ включения защиты от несанкционированного доступа к настройкам прибора

Для применения уровнемера в учетно-расчетных операциях переключатель блокировки может быть заклеен маркой поверителя, также конструктивно предусмотрена защита корпуса электронного преобразователя пломбами надзорного органа (рис. 5).

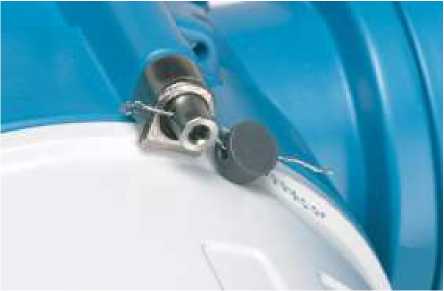

Рисунок 5 - Схема пломбирования корпуса уровнемера

Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается 01;

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.

Идентификационные данные программного обеспечения уровнемеров представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню "Высокий".

Таблица 2 - Метрологические и технические характеристики

6

7

Таблица 3 - Метрологические и технические характеристики

наносится на корпус уровнемера и/или титульные листы руководства по эксплуатации и паспорта уровнемера.

Комплектность средства измерений

осуществляется по документу МП 55965-13 "ГСИ. Уровнемеры микроволновые Micropilot FMR5*. Методика поверки" с изменением №1, утвержденному ФГУП "ВНИИМС" 24.04.2018 г.

Основные средства поверки:

• -  рабочий эталон 1-ого разряда по ГОСТ 8.477-82 (уровнемерная поверочная установка по ГОСТ 8.321-2013);

• -  рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98, компарированная по МИ 1780-87.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Техническая документация фирмы-изготовителя.

Фирма Endress+Hauser SE+Co. KG, Германия

Адрес: Hauptstrasse 1, D-79689 Maulburg, Germany

Телефон: +49 7622 28 0, факс: +49 7622 28 14 38

E-mail: info@pcm.endress.com

Общество с ограниченной ответственностью "Эндресс+Хаузер"

(ООО "Эндресс+Хаузер")

Адрес: 117105, Москва, Варшавское шоссе, д.35, стр. 1

Телефон: +7(495) 783-28-50, факс: +7(495) 783-28-55

E-mail: info@ru.endress.com

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

24 августа 2018 г.                                               _v 1812

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 53520 «Уровнемеры микроволновые Micropilot FMR5*» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Эндресс+Хаузер» б/д № У27032018-3, № У27032018-5 приказываю:

• 1. Внести изменения в описание типа на уровнемеры микроволновые Micropilot FMR5*, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55965-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить поверку по документу МП 55965-13 «ГСИ. Уровнемеры микроволновые Micropilot FMR5*. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 24.04.2018 и распространить действие документа на уровнемеры микроволновые Micropilot FMR5*, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа №  53520

«Уровнемеры микроволновые Micropilot FMR5*», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55965-13, в связи с переименованием предприятия-изготовителя с Endress+Hauser GmbH + Со. KG, Германия на Endress+Hauser SE+Co. KG, Германия.

• 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.
