№2312 от 07.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 55694
О внесении изменений в описание типа на системы измерительно-управляющие ExperionPKS, ExperionHS, PlantСruise by Experion
Приказы по основной деятельности по агентству Вн. Приказ № 2312 от 07.11.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
7 ноября 2018 г.
2312
Москва
О внесении изменений в описание типа на системы измерительно-управляющие ExperionPKS, ExperionHS, PlantCruise by Experion
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением АО «Хоневелл» от 15 октября2018 г. б/нприказываю:
-
1. Внести изменения в описание типа на системы измерительно-управляющие ExperionPKS, ExperionHS, PlantCruise by Experion, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67039-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
( >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: DOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» ноября 2018 г. № 2312
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительно-управляющие ExperionPKS, ExperionHS, PlantCruise by Experion
Назначение средства измеренийСистемы измерительно-управляющие ExperionPKS, ExperionHS, PlantCruise by Experion (далее - системы) предназначены для измерений аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, электрического сопротивления постоянному току, в том числе выходных сигналов от термопар и термопреобразователей сопротивления, а также приёма и обработки дискретных сигналов; регулирования на основе измерений параметров технологического процесса, выдачи сигналов сигнализации, формирования управляющих аналоговых и дискретных сигналов.
Описание средства измеренийПринцип действия систем заключается в аналого-цифровом преобразовании сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, сигналов от термопар и термопреобразователей сопротивления поступающих с соответствующих вычислителей, корректоров, расходомеров, счетчиков и датчиков, и других приборов, контроле полученных значений, их обработке и хранении, с последующей передачей в информационные системы, а также цифро-аналоговом преобразовании в сигналы напряжения и силы постоянного тока.
Системы представляют собой измерительно-вычислительные и управляющие комплексы и включают в себя следующие измерительные компоненты:
-
1. Измерительные каналы контроллеров противоаварийной защиты FSC (см. таблицу 3);
-
2. Измерительные каналы контроллеров противоаварийной защиты Safety Manager (см. таблицу 4);
-
3. Измерительные каналы высокопроизводительного менеджера процесса HPM (см. таблицу 5);
-
4. Измерительные каналы контроллеров С200 и С300, имеющие корпусное исполнение, в составе следующих модулей аналогового ввода/вывода:
-
- серии Chassis I/O Modules - Series A: модули, устанавливаемые в семейство шасси (см. таблицу 6);
-
- серии I/O Modules - Series C: модули, предназначенные для использования только с контроллерами С300 (см. таблицу 7);
-
5. Измерительные каналы контроллеров С300 (серия 8) (см. таблицу 8);
-
6. Измерительные каналы контроллеров ControlEDGE НС 900 (см. таблицу 9);
-
7. Измерительные каналы контроллеров ControlEdge PLC (см. таблицу 9);
-
8. Измерительные каналы контроллеров MasterLogic (см. таблицы 10-11);
-
9. Измерительные каналы удаленного контроллера ControlEDGE RTU2020 (см. таблицу 12).
-
10. Измерительные каналы удалённого контроллера RC500 RTU (см. таблицу 13);
-
11. Измерительные каналы модулей OneWireless XYR6000 (см. таблицу 14).
Измерительные каналы контроллеров C200, С300, HPM, FSC, SM могут комплектоваться преобразователями измерительными MTL45xx, MTL55xx, регистрационный номер в Федеральном информационном фонде 63282-16; преобразователями измерительными MTL4500, MTL4600, MTL5500, регистрационный номер в Федеральном информационном фонде 39587-14; преобразователями измерительными MTL4500, MTL5500, регистрационный номер в Федеральном информационном фонде 39587-08, фирмы «Measurement Technology Limited», Великобритания, (далее - преобразователи измерительные), в том числе и в составе специализированных терминальных панелей FTA. Метрологические характеристики измерительных каналов контроллеров указаны без учета метрологических характеристик преобразователей.
В состав системы входят: платформы прикладных задач (АРР, eServer, среды управления прикладными задачами ACE), предназначенные для выполнения сложных вычислительных, прикладных задач и алгоритмов управления, непосредственно соединенных с технологическим процессом; менеджер цифрового видео (DVM), NIM, исторический модуль (НМ), предназначенный для работы в локальной сети управления LCN и обеспечивающий хранение конфигурации системы и истории процесса, устройство долговременной и детальной историзации PHD; серверы ExperionPKS и Experion for TPS (ESV-T) (возможны в резервированном варианте), обеспечивающие хранение программного обеспечения ExperionPKS, конфигурации системы, базы данных, журналов сигнализаций и действий операторов; управляющие сети UCN, ControlNet, Ethernet, отказоустойчивой сети Ethernet Honeywell (FTE), по которым осуществляется передача данных; операторские станции, обеспечивающие визуальное представление информации о технологическом процессе и интерфейс человек/машина для оперативного управления процессом: операторские станции Experion - Flex (ES-F), Experion - Console (ES-C), Experion - Console Extension (ES-CE), Experion - TPS (ES-T), мобильная станция PKS, глобальная пользовательская станция GUS, в исполнении ICON-консоль, пользовательская станция Orion Console, станция для совместной работы Collaboration station, Z-консоль, EZ-консоль, а также программное обеспечение ExperionPKS, ExperionHS, ExperionLS, PlantCruise by Experion.
Системы построены на базе общей платформы Experion и отличаются ограничениями по количеству рабочих станций и по количеству подключаемых контроллеров.
Структурные схемы систем представлены на рисунках 1-3.
Для защиты от несанкционированного доступа составные части систем размещаются в системных шкафах, двери шкафов закрываются на замок. Ключ от замка хранится у ответственного представителя пользователя. Системные шкафы размещаются в специальных помещениях, куда запрещен несанкционированный доступ. Доступ к программному обеспечению защищен паролями с распределением по уровням доступа. Пломбирование составных частей систем (модулей и т.д.) не производится. Конструктивное исполнение модулей не предполагает их настройку или калибровку, которые выполняются на заводе изготовителе. При выходе из строя модули ремонту не подлежат и заменяются на исправные.

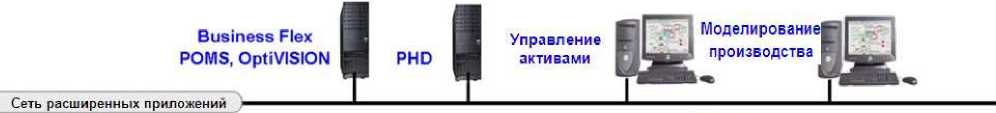

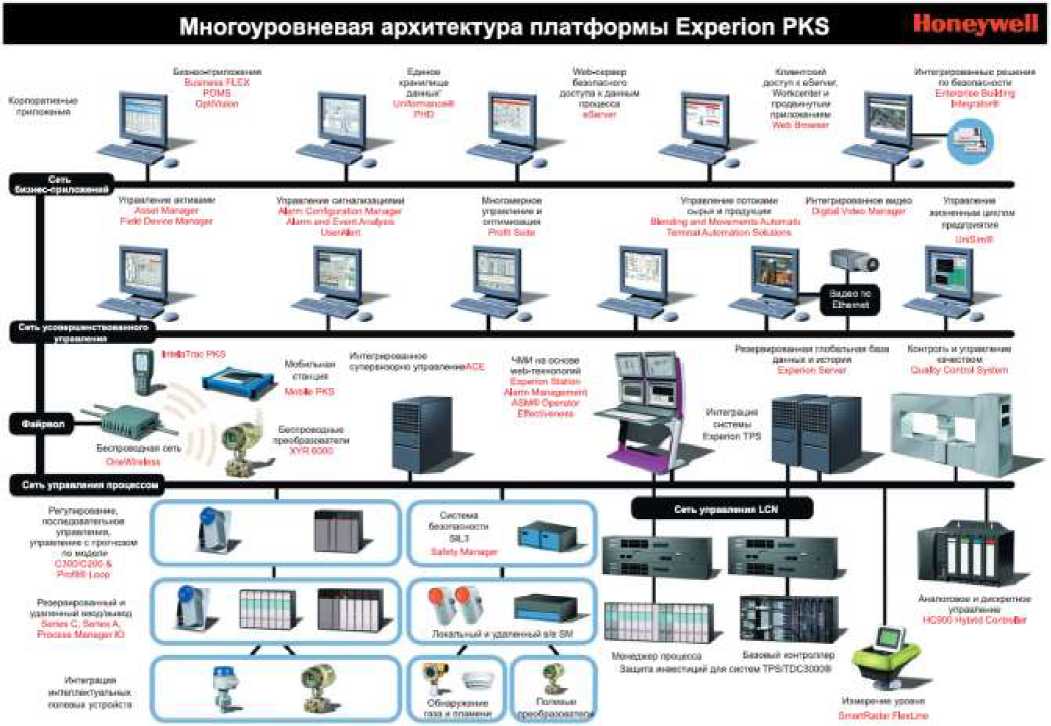

Рисунок 1 - Системы измерительно-управляющие ExperionPKS
Сервер Expel ioiiHS
UDC,DPR,DR UMC300 A-BPLC Modbus
Serial
резервирование станция инж.инструмент Интерфейсы
Станция оператора
интерфейс опретора интеграция видео отчеты
журналы е-Сервер
Ethernet
НС900
C70R
ML 200 (резервированная и нерезервированная сеть (
С70 (резервированныая и нерезервированная сеть)
Панели оператора
.......СП ПЛК
' Привода
С50 С 30 (нерезервированная сеть)
C70R (резервированныая и
нерезервированная сеть)
Рисунок 2 - Системы измерительно-управляющие ExperionHS
Операторская станция Direct
Операторская станция Direct
Инженерные станции

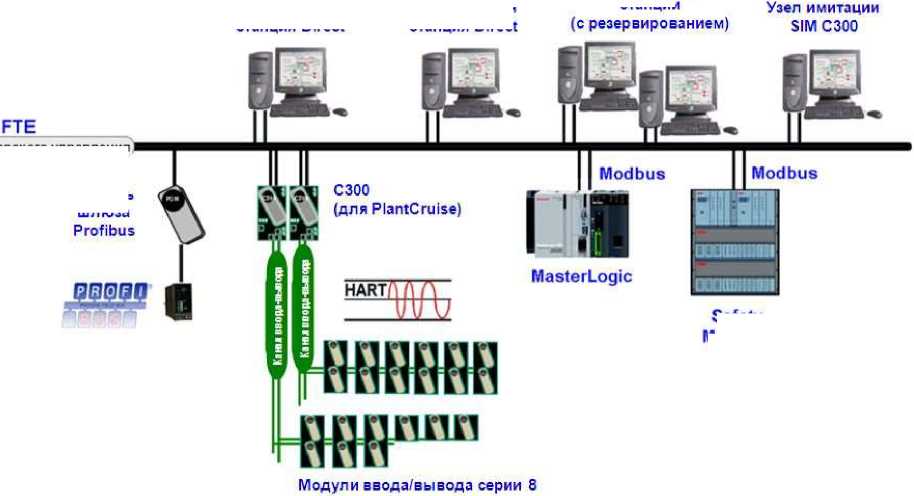

Рисунок 3 - Системы измерительно-управляющие PlantCruise by Experion
Сеть диспетчерского управления
Модуль шлюза
Safety Manager
Системы измерительно-управляющие ExperionPKS, ExperionHS, PlantCruise by Experion построены на базе комплекса технических средств, включающих в себя резервированный сервер (сервера) Experion, станции Experion, контроллеры и сети управления FTE. При этом программное обеспечение (далее - ПО) «Experion» имеет архитектуру клиент-сервер и состоит из нескольких программных компонентов, обеспечивающих выполнение различных функций системы, часть компонентов системы устанавливается опционально.
В базовый состав ПО «Experion»: входят следующие программные компоненты:
-
- «Configuration Studio». Программная среда, обеспечивающая доступ к набору средств конфигурирования. Инструменты и приложения для конфигурирования реализуют создание модели предприятия, конфигурирование компонентов оборудования, создание алгоритмов управления для контроллеров, настройки различных компонентов вывода информации и создание пользовательских мнемосхем.
-
- «Программное обеспечение сервера Experion». Поддерживает связь с сетью управления процессом, обеспечивая в реальном времени запись в базы данных на SQL-сервере данных, принятых от приборов учета, групп телеинформации и обработанных программой «Расчётное Ядро», предоставляет данные локальным или сетевым клиентам, выполняет ряд вспомогательных функций: создание резервных копий баз данных, очистку баз от устаревшей информации и другие.
-
- «Программное обеспечение станции Experion». Обеспечивает конфигурирование в оперативном режиме базы данных реального времени, уведомляет о деятельности системы, включая сигнализацию и системные события, предоставляет детальное и обзорное отображение данных процесса, автоматически исполняет запланированные задачи.
На сервере Experion и рабочей станции Experion установлены универсальные программные компоненты и модули (службы).
Метрологически значимые части ПО «Experion»:
-
- Experion PKS Control Data Access Server - служба получения и передачи данных с внешних контроллеров;
-
- Experion PKS EMDB Server - служба загрузки базы данных текущей конфигурации модели предприятия;
-
- Experion PKS ER Server - служба загрузки базы данных инженерного репозитория;
-
- Experion PKS GCL Name Server - служба имен системы клиент - сервис;
-
- Experion PKS Server Operator Management - служба управления паролями доступа;
-
- Experion PKS Server System - основная служба запуска системных приложений;
-
- Experion PKS System Repository - служба загрузки базы данных процессов;
-
- Safety Builder - основная служба для конфигурирования и оперативного мониторинга подсистемы Safety Manager.
Идентификационные данные метрологически значимого ПО приведены в таблицах 1-2.
В ПО «Experion» защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:
-
- автоматическим контролем целостности метрологически значимой части ПО;
-
- защитой записей об информации, хранимой в базе данных;
-
- контролем целостности данных в процессе выборки из базы данных;
-
- автоматической фиксацией в журнале работы факта обнаружения дефектной информации в базе данных;
-
- автоматическим контролем доступа к хранимой информации, согласно роли оператора, используемых стратегий доступа и имеющихся у оператора прав;
-
- настройкой доступа, для фиксации в журналах работы фактов (не)успешного доступа пользователей к хранимой информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Experion PKS Control Data Access Server |
Experion PKS EMDB Server |
Experion PKS ER Server |
Experion PKS GCL Name Server | |
|
Идентификационное наименование ПО |
pscdasrv.exe |
EMDBServer. exe |
ErServer.exe |
glcnameserver. exe |
|
Номер версии (идентификационный номер) ПО |
3xx.x; 4xx.x; 5xx.x | |||
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
|
Примечания:
| ||||
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Experion PKS Server Operator Management |
Experion PKS Server System |
Experion PKS System Repository |
Safety Builder | |
|
Идентификационное наименование ПО |
Hsc_oprmgmt.exe |
HSCSERVER_ Servicehost.exe |
SysRep.exe |
SafetyBuilder.exe |
|
Номер версии (идентификационный номер) ПО |
3xx.x; 4xx.x; 5xx.x |
1xx.x; 2xx.x | ||
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
|
Примечания:
| ||||
Основные метрологические характеристики измерительных каналов (далее - ИК) систем приведены в таблицах 3 - 16.
Таблица 3 - Измерительные каналы контроллеров противоаварийной защиты FSC
|
Модули |
Диапазон сигналов |
Пределы допускаемой приведенной (у) погрешности в рабочих условиях измерений | |
|
На входе |
На выходе | ||
|
10102/1/1, 10102/1/2, 10102/2/1 совместно с терминальными панелями FS-TSAI-0410, FS-TSAI-1620m |
от 0 до 2 В |
10 бит |
±0,75 % |
Окончание таблицы 3
|
Модули |
Диапазон сигналов |
Пределы допускаемой приведенной (у) погрешности в рабочих условиях измерений | |
|
10102/А/1, 10102/А/2, 10102/А/3, 10102/А/4, 10102/А/5 |
от 0 до 10 мА от 2 до 10 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 2 В |
±0,25 % |
|
10105/2/1 совместно с терминальными панелями FTA-T-14 FTA-T-16 FTA-T-18 FTA-T-19 FS-TSFIRE-1624 FS-TSGAS-1624 FS-TSHART-1620m |
от 0 до 4 В |
12 бит |
±0,25 % |
|
10105/А/1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 3,3 В от 0,66 до 3,3 В |
±0,75 % |
|
10205/1/1, 10205/2/1 совместно с терминальными панелями FS-TSAO-0220m |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,75 % |
Таблица 4 - Измерительные каналы контроллеров противоаварийной защиты Safety Manager
(FC-QPP-000x, FC-SCNT0x)
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) погрешности в рабочих условиях измерений | |
|
На входе |
На выходе | ||
|
Fx-SAI-1620m совместно с терминальными панелями Fx-TSAI-1620m Fx-TSGAS-1624, Fx-TSGASH-1624, Fx-TSFIRE-1624 |
от 0 до 4,1 В |
12 бит |
±0,25 % |
|
Fx-SAI-1620m совместно с терминальной панелью Fx-TSHART-1620m |
от 0 до 25 мА |
12 бит |
±0,25 % |
Окончание таблицы 4
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) погрешности в рабочих условиях измерений | |
|
Fx-SAI-0410 совместно с терминальной панелью TSAI-0410 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
12 бит |
±0,75 % |
|
Fx-BSAI-0420mI, Fx-BSAI-0420mE, Fx-BSAI-0405E, Fx-BSAI-0410E, Fx-BSDIL-0426 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 2 В |
±0,25 % |
|
Fx-BSAI-1620mE |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 3,3 В от 0,66 до 3,3 В |
±0,25 % |
|
Fx-SAO-0220m совместно с терминальными панелями Fx-TSAO-0220m, FC-TSAOH-0220m |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,75 % |
|
FC-RUSIO-3224 совместно с терминальными панелями FC-IOTA-R24 FC-IOTA-NR24 | |||
|
AI |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,15 % |
|
AO |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,15 % |
|
FC-RUSLS-3224 совместно с терминальными панелями FC-IOTA-R24 FC-IOTA-NR24 | |||
|
AI |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,15 % |
|
AO |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,15 % |
|
Примечание: 1) - в наименованиях модулей / терминальных панелей буква «x» обозначает: S - модули / терминальные панели без конформного покрытия; C - модули / терминальные панели с конформным покрытием | |||
Таблица 5 - Измерительные каналы контроллеров высокопроизводительного менеджера процесса HPM
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у), относительной (6) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (y), относительной (6) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
HLAI (MC/MU-PAIH03) совместно с терминальными панелями MC/MU-TAIH02 MC/MU-TAIH03 MC/MU-TAIH14, MC/MU-TAIH12 MC/MU-TAIH13 MC/MU-TAIH14 MC/MU-TAIH15, MC/MU-TAIH22 MC/MU-TAIH23 MC/MU-TAIH52 MC/MU-TAIH53 MC/MU-TAIH54 MC/MU-TAIH62 MC/MU-GAIH22 MC/MU-GAIH13 MC/MU-GAIH14 MC/MU-GAIH83 MC/MU-GAIH84 MC/MU-GAIH92 |
от 0 до 5 В от 1 до 5 В от 0,4 до 2 В от 4 до 20 мА |
16 бит |
±0,075 % (у) |
±0,15 % (y) |
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у), относительной (6) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (y), относительной (6) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
HARTHLAI (MC/MU-PHAI01) совместно с терминальными панелями MC/MU-TAIH04 MC/MU-TAIH13 MC/MU-TAIH14 MC/MU-TAIH15, MC/MU-TAIH54 MC/MU-GAIH13 MC/MU-GAIH14 MC/MU-GAIH22 |
от 0 до 5 В от 1 до 5 В от 0,4 до 2 В от 4 до 20 мА |
16 бит |
±0,075 % (y) |
±0,15 % (y) |
|
LLAI (MC/MU-PAIL02) совместно с терминальными панелями MC/MU-TAIL02, MC/MU-TAIL03 |
от 0 до 5 В от 0 до 100 мВ |
15 бит |
±0,05 % (y) или ±0,075 % (6) (большее значение) | |
|
Термопреобразователи сопротивления Pt 100 DIN (4376) от -200 до +850 ОС Pt 100 JIS (C-1604) от -200 до +850 ОС Ni 120 (Ed 7) от -20 до +250 ОС Cu 10 (SEER) от -20 до +250 ос |
15 бит |
±(0,0005-7’1} + 0,5) ОС (Д) или ±(0,00075Ти 1) + 0,5) ос (Д) (большее значение) | ||
|
Термопары типа J: от -100 до +750 ОС K: от 0 до +1100 ОС E: от -150 до +500 ОС T: от -200 до +300 ОС В: от +600 до +1650 ОС S: от +550 до +1500 ОС R: от +550 до +1500 ос |
15 бит |
±(0,0005-7’1} +1,4) ОС (Д) или ±(0,00075Ти 1}+1,4) ОС (Д) (большее значение) | ||
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у), относительной (6) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (у), относительной (6) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
LLMUX (MC/MU-PLAM02) совместно с терминальными панелями MC/MU -TAMR04, MC/MU-TAMT04, MC/MU-TAMT14 |
от 0 до 5 В от 0 до 100 мВ |
14 бит |
±40 мкВ (Д) |
±30 млн-1 (Д)/ос |
|
Термопреобразователи сопротивления Pt 100 DIN (4376) от -200 до +850 ОС Pt 100 JIS (C-1604) от -200 до +850 ОС Ni 120 (Ed 7) от -20 до +250 ОС Cu 10 (SEER) от -20 до +250 ос |
± 0,5 ос (Д) | |||
|
Термопары типа J: от -100 до +750 ОС K: от 0 до +1100 ОС E: от -150 до +500 ОС T: от -200 до +300 ОС В: от +600 до +1650 ОС S: от +550 до +1500 ОС R: от +550 до +1500 ос |
± 1,5 ос (Д) | |||
|
RHMUX (MC/MU-PRHM01) совместно с терминальной панелью MC-GRMT01 |
от 0 до 100 мВ |
15 бит |
±0,075 % (у) |
±30 млн-1 (Д)/ос |
|
Термопары типа J: от -100 до +750 ос K: от 0 до +1100 ос E: от -150 до +500 ос T: от -200 до +300 ос В: от +600 до +1650 ос S: от +550 до +1500 ос R: от +550 до +1500 ос |
± (0,0005-7’1} + + 0,5) ос (Д) | |||
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у), относительной (6) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (y), относительной (6) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
АО (MC/MU-PHAO01) совместно с терминальными панелями MC/MU-TAOY24, MC/MU-TAOY25, MC/MU-TAOY54, MC/MU-TAOY55, MC/MU-GHAO21 |
11 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (y) |
±0,02 % (у)ЛС |
|
АО (MC/MU-PAOX03) совместно с терминальными панелями MC/MU-TAOX02, MC/MU-TAOX12, MC/MU-TAOX52, MC/MU-GAOX02, MC/MU-GAOX12, MC/MU-GAOX72, MC/MU-GAOX82 |
11 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
±0,02 % (у)/оС |
Окончание таблицы 5
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у), относительной (6) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (у), относительной (6) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
АО (МС/ MU-PAOY22) совместно с терминальными панелями MC/MU-TAOY22, MC/MU-TAOY23, MC/MU-TAOY24, MC/MU-TAOY25, MC/MU-TAOY52, MC/MU-TAOY53, MC/MU-TAOY54, MC/MU-TAOY55, MC/MU-THAO11, MC/MU-GHAO11, MC/MU-GHAO21 |
11 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,45 % (у) |
±0,025 % (y)/°C |
|
Примечание: 1) T - полная шкала измерений температуры, Ти - измеренное значение температуры, °С |
°С; | |||
Таблица 6 - Измерительные каналы контроллеров С200/С300 (модули Chassis I/O Modules -Series A)
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
TC/TK-IAH061 |
±10,5 В от 0 от 5,25 В от 0 до 10,5 В |
15 бит + знак 16 бит 16 бит |
±0,1 % (Y) |
±(2 мкВ+35 млн-1)/°С |
|
от 0 до 21 мА |
16 бит |
±0,15 % (у) |
±(8 мкА+45 млн-1)/°С | |
|
TC/TK-OAH061 |
13 бит |
от 0 до 21 мА |
±0,1 % (Y) |
±(1 мкА+60 млн-1)/°С |
|
TC/TK-OAV061 |
14 бит |
±10,5 В |
±0,1 % (Y) |
±(60 мкВ+50 млн-1)/°С |
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
TC/TK-OAV061 |
±10,5 В |
14 бит |
±0,1 % (Y) |
±(60 мкВ+50 млн-1)/°С |
|
TC/TK-IXL061 TC/TK-IXL062 |
от -12 до +78 мВ от -12 до +30 мВ Термопары типа B, E, J, K, R, S, T, N, С |
16 бит |
±(0,001-1 + +90 мкВ) (Д) ±(0,001-1 + +42 мкВ) (Д) |
±(0,5 мкВ+65 млн-1)/°С |
|
TC/TK-IXR061 |
от 1 до 487 Ом от 2 до 1000 Ом от 4 до 2000 Ом от 8 до 4020 Ом Термопреобразова тели сопротивления типов Pt 100, Pt 200, Pt 500, Pt 1000 (W100 2)=1,385; W100 2)=1,391); Ni 120 (W100 2)=1,672); Ni 100, Ni 120, Ni 200, Ni 500 (W100 2)=1,618); Си 10 |
16 бит |
±0,1 % (Y) |
±(10 мОм+50 млн-1)/°С |
|
TC/TK -IAH161 |
±10,25 В от 0 до 5,125 В от 0 до 10,25 В |
16 бит |
±0,05 % (у) |
±(90 мкВ+15 млн-1)/°С |
|
от 0 до 20,5 мА |
±0,15 % (y) |
±(0,36 мкА+20 млн-1)/°С | ||
|
TC/TK-OAV031 |
±10,4 В |
16 бит |
±0,05 % (y) |
±(50 мкВ+25 млн-1)/°С |
|
TC/TK-OAV081 |
±10,4 В |
16 бит |
±0,05 % (y) |
±(50 мкВ+25 млн-1)/°С |
|
TC/TK-OAV081 |
от 0 до 21 мА |
15 бит |
±0,05 % (y) |
±(0,1 мкА+50 млн-1)/°С |
|
±10,25 В от 0 до 5,125 В от 0 до 10,25 В |
16 бит |
±0,05 % (y) |
±(90 мкВ+15 млн-1)/°С | |
|
от 0 до 21 мА |
±0,15 % (y) |
±0,3 % (Y) | ||
|
TC/TK-HAO081 |
16 бит 15 бит |
±10,4 В от 0 до 10,25 В |
±0,1 % (Y) |
±(50 мкВ+20 млн-1)/°С |
|
15 бит |
от 0 до 21 мА |
±0,15 % (y) |
±(0,2 мкА+30 млн-1)/°С | |
|
TC/TK-MDP081 |
от 0 до 35 В от 0 до 100 кГц |
32 бит |
±1 имп. (Д) в рабочих условиях | |
Окончание таблицы 6______________________________________________________________
Примечания:
-
1) U- полная шкала измерений напряжения, мВ;
-
2) W100 - отношение сопротивления термопреобразователя сопротивления при +100 °С к электрическому сопротивлению постоянному току при 0 °С
Таблица 7 - Измерительные каналы контроллеров С300 (Модули серии С - Series C I/O Modules)
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Л) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
HLAI xC-PAIX01 xC-PAIX02 совместно с терминальными панелями xC-TAIX01 xC-TAIX11 xC-TAID01 xC-TAID11 xC-GAIX11 xC-GAIX21 |
от 0,4 до 2 В от 0 до 5 В от 1 до 5 В |
16 бит |
±0,075 % (у) |
±0,0036 % (у)/°С |
|
от 4 до 20 мА | ||||
|
HLAI HART xC-PAIH01 xC-PAIH02 совместно с терминальными панелями xC-TAIX01 xC-TAIX11 xC-TAID01 xC-TAID11 xC-GAIX11 xC-GAIX21 |
от 0,4 до 2 В от 0 до 5 В от 1 до 5 В |
16 бит |
±0,075 % (у) |
±0,0036 % (у)/°С |
|
от 4 до 20 мА | ||||
|
HLAI HART xC-PAIH51 совместно с терминальными панелями xC-TAIX51 xC-TAIX61 xC-GAIX11 xC-GAIX21 |
от 4 до 20 мА |
16 бит |
±0,075 % (у) |
±0,0036 % (у)/°С |
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
HLAI xC-PAIN01 совместно с терминальными панелями xC-TAIN01 xC-TAIN11 xC-GAIX11 xC-GAIX21 |
от 4 до 20 мА |
16 бит |
±0,075 % (y) |
±0,0036 % (y)/oC |
|
xC-PUIO01 совместно с терминальными панелями xC-TUIO01 xC-TUIO11 xC-HUIO11 | ||||
|
AI |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % (Y) |
±0,002 % (y)/°C |
|
AO |
12 бит |
от 4 до 20 мА от 0 до 23 мА |
±0,5 % (y) |
±0,001 % (y)/°C |
|
xC-PUIO31 совместно с терминальными панелями xC-TUIO31 xC-TUIO41 | ||||
|
AI |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % (Y) |
±0,0036 % (y)/°C |
|
AO |
12 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (y) |
±0,007 % (y)/°C |
|
Pulse Input xC-PPIX01 совместно с терминальными панелями xC-TPIX01 xC-TPIX11 |
от 0 до 35 В от 0 до 100 кГц |
32 бит |
±1 имп. (Д) в рабочих условиях | |
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
AO HART xC-PAOH01 совместно с терминальными панелями xC-TAOX01 xC-TAOX11 xC-GAOX11 xC-GAOX21 |
14 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
±0,005 % (у)/ оС |
|
AO xC-PAON01 совместно с терминальными панелями xC-TAON01 xC-TAON11 xC-GAOX11 xC-GAOX21 |
14 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
±0,005 % (у)/ °C |
|
AO xC-PAOX01 совместно с терминальными панелями xC-TAOX01 xC-TAOX11 xC-GAOX11 xC-GAOX21 |
14 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
± 0,005 % (у)/оС |
|
HLAO HART xC-PAOH51 совместно с терминальными панелями xC-TAOX51 xC-TAOX61 |
14 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
±0,005 % (у)/ ос |
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
LLMUX xC-PAIM01 совместно с терминальными панелями xC-TAIM01 MC -TAMR04 МС-ТАМТ04 МС-ТАМТ14 |
от -20 до +100 мВ |
14 бит |
±0,05 % (y) |
±20 млн-1 (Л)/ ОС |
|
Термопары 2) типа J: от -200 до +1200 ОС K: от -100 до +1370 ос E: от -200 до +1000 ОС T: от -230 до +400 ОС В: от +100 до +1820 ОС S: от 0 до +1700 ОС R: от 0 до +1700 ос | ||||
|
Термопреобразователи сопротивления типа: Pt 100 DIN (4376) от -180 до +800 ос, Pt 100 JIS (C-1604) от -180 до +650 ос, Ni 120 (Ed 7) от -45 до +315 ос; Cu 10 (SEER) от -20 до +250 ос | ||||
|
LLAI xC-PAIL51 совместно с терминальной панелью xC-TAIL51 |
от -20 до 100 мВ |
14 бит |
±0,05 % (y) |
±20 млн-1 (Д)/ ОС |
|
Термопары типа: J: от -200 до +1200 ос K: от -100 до +1370 ос E: от -200 до +1000 ос T: от -230 до +400 ос В: от +100 до +1820 ос S: от 0 до +1700 ос R: от 0 до +1700 ос | ||||
|
Термопреобразователи сопротивления типа Pt 100 DIN (4376): от -180 до +800 ос Pt 100 JIS (C-1604): от -180 до +650 ос Ni 120 (Ed 7): от -45 до +315 ос Cu 10 (SEER): от -20 до +250 ос | ||||
Окончание таблицы 7
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
CC-PSV201 совместно с терминальной панелью CC-TSV211 | ||||
|
AI |
от 4 до 20 мА от 0,4 до 2 В от 0 до 5 В от 1 до 5 В |
16 бит |
±0,075 % (y) |
±0,0036 % (y)/ °С |
|
AO |
14 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
±0,005 % (у)/ °С |
|
CC-PSP401 совместно с терминальной панелью CC-TSP411 | ||||
|
Импульсный вход |
от 0 до 35 В от 0 до 100 кГц |
32 бит |
±1 имп. (Д) в рабочих условиях | |
|
AI |
от 4 до 20 мА от 0,4 до 2 В от 0 до 5 В от 1 до 5 В |
16 бит |
±0,075 % (y) |
±0,0036 % (y)/ °С |
|
AO |
14 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
±0,005 % (у)/ °С |
Примечания:
1) В наименованиях модулей/терминальных панелей буква «x» обозначает тип модуля ввода-вывода:
С - модуль серии С (тип Mark I);
D - модуль серии С (тип Mark II);
Возможно использование модулей и терминальных панелей в отличных от указанных в таблице сочетаниях.
2) Погрешность модулей MC-TAMR04, MC-TAMT04, MC-TAMT14 указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±1 °С
Таблица 8 - Измерительные каналы контроллеров С300 (серия 8)
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (y) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
8C-PAINA1 8U-PAINA1 8C-PAIHA1 8U-PAIHA1 |
от 4 до 20 мА |
16 бит |
±0,075 % (у) |
±0,15 % (y) |
|
8C-PAIMA1 8U-PAIMA1 |
от -20 до 100 мВ |
16 бит |
±0,05 % (y) |
±0,02 % (y)/10 °С |
|
Термопары1-* типа J: от -200 до +1200 °С |
±0,7 °С (Д) | |||
|
К: от -100 до +1370 °С |
±1,0 °С (Д) | |||
|
Е: от -200 до +1000 °С |
±0,7 °С (Д) | |||
|
Т: от -230 до +400 °С |
±1,1 °С (Д) | |||
|
В: от +100 до +1820 °С |
±0,86 °С (Д) | |||
|
S: от 0 до +1700 °С |
±1,1 °С (Д) | |||
|
R: от 0 до +1700 °С |
±1,1 °С (Д) | |||
|
Термопреобразователи сопротивления типа Pt100: от -180 до +800 °С |
±0,44 °С (Д) | |||
|
8C-PAIH54 8U-PAIH54 |
от 1 до 5 В |
16 бит |
±0,075 % (y) |
±0,15 % (y) |
|
от 4 до 20 мА | ||||
|
8C-PAONA1 8U-PAONA1 8C-PAOHA1 8U-PAOHA1 |
16 бит |
от 4 до 20 мА |
±0,2 % (y) |
±0,3 % (y) |
|
8C-PDIPA1 8U-PDIPA1 |
от 0 до 1 кГц |
32 бит |
±1 имп. (Д) в рабочих условиях | |
|
Примечание: 1) - Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая ±0,5 °С | ||||
Таблица 9 - Измерительные каналы контроллеров ControlEDGE НС 900, ControlEdge PLC
|
Модуль 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) или абсолютной (Д) погрешности | |
|
На входе |
На выходе | ||
|
900A01-xxxx |
Термопары 2) типа В: от -18 до +41 °С |
15 бит |
не нормируется |
|
от +41 до +66 °С |
±30,6 °С (Д) | ||
|
от +66 до +260 °С |
±16,7 °С (Д) | ||
|
от +260 до +538 °С |
±4,5 °С (Д) | ||
|
от +538 до +1815 °С |
±2,3 °С (Д) | ||
|
Термопары 2) типа Е: от -270 до -130 °С |
15 бит |
±14 °С (Д) | |
|
от -130 до +1000 °С |
±1,3 °С (Д) | ||
|
от -129 до +593 °С |
±1,2 °С (Д) | ||
|
Термопары 2) типа J: от -18 до +871 °С |
15 бит |
±0,6 °С (Д) | |
|
от -7 до +410 °С |
±0,5 °С (Д) | ||
|
Термопары 2) типа К: от -18 до +1316 °С |
15 бит |
±1,2 °С (Д) | |
|
от -29 до +538 °С |
±0,8 °С (Д) | ||
|
от -18 до +982 °С |
±1,8 °С (Д) | ||
|
Термопары 2) типа N: от -18 до +1300 °С |
15 бит |
±1,2 °С (Д) | |
|
от -18 до +800 °С |
±0,9 °С (Д) | ||
|
Термопары 2) типа R: от -18 до +260 °С |
15 бит |
±2,8 °С (Д) | |
|
от +260 до +1704 °С |
±1,2 °С (Д) | ||
|
Термопары 2) типа S: от -18 до +260 °С |
15 бит |
±2,5 °С (Д) | |
|
от +260 до +1704 °С |
±2,2 °С (Д) | ||
|
Термопары 2) типа T: от -184 до +371 °С |
15 бит |
±1,2 °С (Д) | |
|
от -129 до +260 °С |
±0,5 °С (Д) | ||
|
Термопары 2) типа С: от -18 до +316 °С |
15 бит |
±2 °С (Д) | |
|
от +316 до +1982 °С |
±1,7 °С (Д) | ||
|
от +1982 до +2316 °С |
±2 °С (Д) | ||
|
от -18 до +1227 °С |
±1,4 °С (Д) | ||
|
Термопреобразовател и сопротивления типа Platine от -70 от +750 °С |
15 бит |
±1,7 °С (Д) | |
|
от 0 до +1380 °С |
±0,8 °С (Д) | ||
|
Термопреобразовател и сопротивления типа Pt 100: от -184 до +816 °С |
15 бит |
±1 °С (Д) | |
|
от -184 до +649 °С |
±0,8 °С (Д) | ||
|
от -184 до +149 °С |
±0,3 °С (Д) | ||
Продолжение таблицы 9
|
Модуль 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) или абсолютной (Д) погрешности | |
|
900A01-xxxx |
Термопреобразователи сопротивления типа Pt 500: от -184 до +649 ОС |
15 бит |
±0,5 ос (Д) |
|
Термопреобразователи сопротивления типа Pt 1000: от -40 до +260 ос |
15 бит |
±0,4 ос (Д) | |
|
Термопреобразователи сопротивления типа Pt 100 J: от -200 до +500 ос |
15 бит |
±0,7 ос (Д) | |
|
от -18 до +100 ос |
±0,3 ос (Д) | ||
|
Термопреобразователи сопротивления типа Cu 10: от -20 до +250 ос |
15 бит |
±1 ос (Д) | |
|
от 0 до 200 Ом |
15 бит |
±0,4 Ом (Д) | |
|
от 0 до 500 Ом |
15 бит |
±1 Ом (Д) | |
|
от 0 до 1000 Ом |
15 бит |
±2 Ом (д) | |
|
от 0 до 2000 Ом |
15 бит |
±4 Ом (Д) | |
|
от 0 до 4000 Ом |
15 бит |
±8 Ом (Д) | |
|
от 0 до 20 мА |
15 бит |
±0,2 % (у) | |
|
от 4 до 20 мА | |||
|
от 0 до 10 мВ |
15 бит |
±0,17 % (Y) | |
|
от 0 до 50 мВ |
15 бит |
±0,1 % (Y) | |
|
от 0 до 100 мВ | |||
|
±10 мВ |
15 бит |
±0,2 % (Y) | |
|
±50 мВ |
15 бит |
±0,1 % (Y) | |
|
±100 мВ | |||
|
±500 мВ | |||
|
от 1 до 5 В |
15 бит |
±0,1 % (Y) | |
|
от 0 до 2 В | |||
|
от 0 до 5 В | |||
|
от 0 до 10 В |
±0,2 % (Y) | ||
|
±1 В |
15 бит |
±0,1 % (Y) | |
|
±2 В | |||
|
±5 В | |||
|
±10 В |
±0,2 % (Y) | ||
|
от -30 до +510 мВ |
15 бит |
±0,1 % (Y) | |
|
от 0 до 1250 мВ | |||
Окончание таблицы 9
|
Модуль 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) или абсолютной (Д) погрешности | |
|
900А16-ХХХХ |
от 0 до 20 мА |
15 бит |
±0,15 % (Y) |
|
от 4 до 20 мА | |||
|
±1 В |
15 бит |
±0,1 % (Y) | |
|
±2 В | |||
|
±5 В | |||
|
±10 В | |||
|
900B01-xxxx 900B08-xxxx 900B16-xxxx |
15 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % (Y) |
|
900U01-xxxx AI |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % (Y) (температурный коэффициент ±0,006 %/°С) |
|
900U01-xxxx AO |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,5 % (Y) |
|
900U02-XXXX AI |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % (Y) (температурный коэффициент ±0,004 %/°С) |
|
900U02-XXXX AO |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,5 % (Y) |
|
900K01-xxxx |
от 0 до 10 кГц |
32 бит |
±1 имп. (Д) |
Примечания:
1) В наименованиях модулей буквы «xxxx» обозначают версию ПО модулей, где позиция «x» принимает значение от 0 до 4;
2) Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±0,5 °С
Таблица 10 - Измерительные каналы контроллеров MasterLogic 200/200R
|
Модуль |
Диапазон сигналов |
Пределы допускаемо й основной приведенн ой (y) погрешнос ти |
Пределы допускаемой дополнительной приведенной (у) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
2MLF-AV8A |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В |
14 бит |
±0,2 % |
±0,3 % |
|
2MLF-AC8A |
от 0 до 20 мА от 4 до 20 мА |
14 бит | ||
|
2MLF-AD16A |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В от 0 до 20 мА от 4 до 20 мА |
14 бит | ||
|
2MLF-AD4S |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,05 % |
±40 млн-1/ °С |
|
2MLF-AC4H |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % |
±0,25 % |
|
2MLF-TC4S |
Термопары типа J, E, K, R, S, N, T, C, B (с поддиапазонами) |
16 бит |
±0,1 % |
±100 млн-1/ °С |
|
2MLF-RD4A 2MLF-RD8A |
Термопреобразователи сопротивления Pt100: от -200 до +850 °С JPt100: от -200 до +640 °С |
16 бит |
±0,2 % |
±0,3 % |
|
2MLF-DV4A 2MLF-DV8A |
14 бит |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В |
±0,2 % |
±0,3 % |
|
2MLF-DC4A 2MLF-DC8A |
14 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,2 % |
±0,3 % |
|
2MLF-DC4S |
14 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,3 % |
|
2MLF-DC4H |
14 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,3 % |
Окончание таблицы 10______________________________________________________________
Примечание:
1) - Погрешность модулей указана без погрешности канала компенсации температуры
холодного спая. Пределы допускаемой основной абсолютной погрешности канала
|
компенсации температуры холодного спая ±1 °С | ||||
|
Таблица 11 - И |
змерительные каналы контроллеров MasterLogic 50 | |||
|
Модуль |
Диапазон сигналов |
Пределы допускаемой основной приведенной (y) погрешности |
Пределы допускаемой дополнительной приведенной (у) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
MLI-DR28UA MLI-DR32UA |
от 1 до 5 В |
14 бит |
±0,2 % |
±0,3 % |
|
от 0 до 5 В | ||||
|
от 0 до 10 В | ||||
|
±10 В | ||||
|
от 0 до 20 мА | ||||
|
от 4 до 20 мА | ||||
|
MLI-DR28UA MLI-DR32UA |
14 бит |
от 0 до 20 мА |
±0,2 % |
±0,3 % |
|
от 4 до 20 мА | ||||
|
MLF-AD04C |
от 1 до 5 В |
14 бит |
±0,2 % |
±0,3 % |
|
от 0 до 5 В | ||||
|
от 0 до 10 В | ||||
|
±10 В | ||||
|
MLF-RD04A |
Термопреобразователи сопротивления типа Pt100: от -200 до +600 °С JPt100: от -200 до +600 °С |
12 бит |
±0,3 % |
±0,5 % |
|
MLF-TC04S |
Термопары типа J, K, R, T (с поддиапазонами) |
16 бит |
±0,2 % |
±100 млн-1/ °С |
|
MLO-AD02A MLO-AH02A |
от 0 до 10 В |
12 бит |
±0,1 % в рабочих условиях | |
|
от 0 до 20 мА | ||||
|
от 4 до 20 мА | ||||
|
MLO-RD01A |
Термопреобразователи сопротивления типа Pt100: от -200 до +600 °С JPt100: от -200 до +600 °С |
13 бит |
±0,1 % в рабочих условиях | |
|
MLO-TC02A |
Термопары типа J, K |
16 бит |
±0,1 % в рабочих условиях | |
Окончание таблицы 11
|
Модуль |
Диапазон сигналов |
Пределы допускаемой основной приведенной (Y) погрешности |
Пределы допускаемой дополнительной приведенной (у) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
MLF-AD04A MLF-AD08A MLF-AH04A |
от 1 до 5 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
12 бит |
±0,5 % в рабочих условиях | |
|
MPL-DV4C |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В |
13 бит |
±0,3 % в рабочих условиях | |
|
MPL-DC4C |
от 0 до 20 мА от 4 до 20 мА |
13 бит |
±0,3 % |
± 0,4 % |
|
MLO-AH02A MLO-DA02A |
12 бит |
от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±0,1 % в рабочих условиях | |
|
MLF-DV04A MLF-AH04A |
12 бит |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В |
±0,5 % в рабочих условиях | |
|
MLF-DC04A MLF-AH04A |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,5 % в рабочих условиях | |
|
MLF-DV04C |
14 бит |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В |
±0,2 % |
±0,3 % |
|
MLF-DC04C |
14 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,2 % |
±0,3 % |
|
MPL-AV8C |
13 бит |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В |
±0,3 % в рабочих условиях | |
|
MPL-AC8C |
13 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,3 % в рабочих условиях | |
Примечание:
1) - Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±1 °С
Таблица 12 - Измерительные каналы контроллеров ControlEDGE RTU2020
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (у) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
SC-UCMX01 AI SC-UMIX01 AI |
от 1 до 5 В |
16 бит |
±0,1 % (Y) |
±0,2 % (у) |
|
от 4 до 20 мА | ||||
|
SC-UCMX01 AO SC-UMIX01 AO |
12 бит |
от 4 до 20 мА |
±0,2 % (у) |
±0,3 % (у) |
|
SC-UCMX01 PI SC-UMIX01 PI |
от 0 до 10 кГц |
32 бит |
±1 имп. (Д) в рабочих условиях | |
Таблица 13 - Измерительные каналы контроллеров RC500 RTU
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
RC-EIO232AIM-D RC-EIO232AIV-D RC-EIO2AIAO-D |
от 0 до 10 В |
16 бит |
±0,1 % |
±50 млн-1/°С |
|
от 4 до 20 мА | ||||
|
RC-EIO28AOM-D RC-EIO2AIAO-D |
16 бит |
от 4 до 20 мА |
±0,2 % |
±50 млн-1/°С |
Таблица 14 - Измерительные каналы контроллеров OneWireless XYR6000 I/O Modules (беспроводные модули, устанавливаемые на удаленных участках производства)
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
STIW600 1} |
от 0 до 5 В от 1 до 5 В от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % |
±0,1 %/°С |
|
STUW700 1} STUW701 1} |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % |
±0,1 %/°С |
|
от 0 до 10 мВ от 0 до 50 мВ от 0 до 100 мВ |
16 бит |
±0,1 % |
±0,1 %/°С | |
|
Термопары 2) типа R: от -18 до +1704 оС S: от -18 до +1704 оС B: от -18 до +1816 оС J: от -18 до +871 оС |
16 бит |
±0,1 % |
±0,1 %/°С | |
Окончание таблицы 14
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
STUW700 1) STUW701 1) |
T: от -184 до +371 оС E: от -270 до +1000 оС K: от -18 до +1816 оС N: от -18 до +1300 оС |
16 бит |
±0,1 % |
±0,1 %/°С |
|
STTW400 1) STTW401 1) |
от 0 до 10 мВ от 0 до 50 мВ от 0 до 100 мВ |
16 бит |
±0,1 % |
±0,1 %/°С |
|
от 0 до 100 Ом от 0 до 200 Ом от 0 до 500 Ом от 0 до 1000 Ом |
16 бит |
±0,1 % |
±0,1 %/°С | |
|
Термопары 2) типа R: от -18 до +1704 оС S: от -18 до +1704 оС B: от -18 до +1816 оС J: от -18 до +871 оС T: от -184 до +371 оС E: от -270 до +1000 оС K: от -18 до +1816 оС N: от -18 до +1300 оС |
16 бит |
±0,1 % |
±0,1 %/°С | |
|
Термопреобразователи сопротивления типа Pt100: от -184 до +649 оС Pt200: от -184 до +649 оС Pt500: от -184 до +649 оС |
16 бит |
±0,1 % |
±0,1 %/°С | |
|
Примечания:
| ||||
Таблица 15 - Характеристики преобразователей измерительных в составе ИК систем
|
Тип преобразователя измерительного |
Диапазон сигналов |
Пределы допускаемой основной абсолютной погрешности (по входу) |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
MTL45xx, MTL55xx, (рег. № 63282-16); MTL4500, MTL4600, MTL5500, (рег. № 39587-14); MTL4500, MTL5500, (рег. № 39587-08) |
от 4 до 20 мА |
от 4 до 20 мА |
±15 мкА |
±0,8 мкА/°С |
|
от 10 до 400 Ом от 0 до 1000 Ом Термопреобразовател и сопротивления: Pt100, 100П, 50М, 100М, Pt500, Pt1000, Ni500, Ni1000 |
от 4 до 20 мА |
±80 мОм |
±7 мОм/°С | |
|
от 3 до 150 мВ, Термопары: B, E, J, K, N, R, T, L |
от 4 до 20 мА |
±15 мкВ или ±0,0005-U 1} (большее значение) |
±0,00003^ U 1} /°С | |
|
Примечание 1) - U - измеренное значение напряжения, мВ | ||||
Примечание - Пределы допускаемой погрешности ИК системы, состоящего из преобразователя измерительного (таблица 15) и модуля (таблицы 3 - 14) по модулю равны сумме модулей пределов погрешности преобразователя измерительного и модуля.
За нормирующее значение при определении приведенной погрешности принимается полная шкала.
Таблица 16 - Технические характеристики систем
|
Наименование характеристики |
Значение |
|
Напряжение питания, габаритные размеры и масса |
в зависимости от конфигурации системы |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений:
|
от 0 до +50 от 0 до +60 от 0 до +55 от -40 до +75 от -40 до +85 от 5 до 95 от 10 до 90 |
наносится на титульные листы руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 17 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерительно-управляющая ExperionPKS, ExperionHS, PlantСruise by Experion (комплектация по заказу) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
-
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
-
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12);
-
- генератор сигналов специальной формы AFG-73051 (регистрационный номер в Федеральном информационном фонде 53065-13);
-
- частотомер электронно-счетный 53131A (регистрационный номер в Федеральном информационном фонде 26211-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам измерительно-управляющим ExperionPKS, ExperionHS, PlantCruise by ExperionГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ИзготовительФирма «Honeywell International Inc.», США
Адрес: 101 Columbia Road, Morristown, NJ 07962, USA
Телефон/факс: +1 973-455-2000 / +1 973-455-4807
Web-сайт: http://honeywell.com
Заводы-изготовители:
-
1) «Honeywell Process Solutions», США
Адрес: 2500 W. Union Hills Drive, Phoenix, Arizona 85027, USA
Телефон/факс: +1 602-313-6665 / +1 602-313-6665
-
2) «Welco Technology (Suzhou) Limited», Китай
Адрес: № 198 Xinglong Street, Suzhou Industrial Park, Jiangsu Province, China Телефон/факс: +86-512-6283-8860 / +86-512-6283-0728
-
3) «Honeywell EOOD», Болгария
Адрес: Bul. Hristofor Columb, № 64, Sofia Airport Center, Logistics building 1, 1528, Bulgaria
Телефон/факс: +359-2-404-9500 / +359-2-404-0965
ЗаявительАкционерное общество «Хоневелл» (АО «Хоневелл»)
Адрес: 121059, г. Москва, ул. Киевская, д. 7
Телефон/факс: +7 (495) 796-98-00 / +7 (495) 796 98-93/94
W eb-сайт: http://www.honeywell .com
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
