МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

№ 617

Москва

О внесении изменений в описание типа на весы электронные торговые ФОРТ-Т

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Формула Торговли АТ» от 9 февраля 2017 г. № 32 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на весы электронные торговые ФОРТ-Т, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60901-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя



  С.С.Голубев

г                            л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СНЕ ДЕ НИЯ О Ct Pi ИФИ\Д И эн

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» марта 2017 г. № 617

Изменения в описание типа на весы электронные торговые ФОРТ-Т

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные торговые ФОРТ-Т

Весы электронные торговые ФОРТ-Т предназначены для определения массы различных товаров в статическом режиме взвешивания.

Принцип действия весов электронных торговых ФОРТ-Т (далее весов или ФОРТ-Т) основывается на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал от датчиков поступает на вторичный преобразователь (индикатор или устройство весоизмерительное), имеющий аналоговоцифровой преобразователь. В индикаторе сигнал обрабатывается, и значение массы груза с указанием цены и стоимости отображается на цифровом табло.

Весы представляют собой цельную конструкцию, включающую в себя грузоприемное устройство с датчиками весоизмерительными тензорезисторными консольного типа, фирмы Xiamen City Connaught Shing Control Technology Co., Ltd., производства Китай, и электронную часть. Электронная часть осуществляет обработку измерительного сигнала, поступающего от тензодатчика, и представление результата взвешивания с указанием стоимости на основном дисплее и дисплее покупателя (задняя панель). На некоторых моделях дисплей покупателя устанавливается на прикрепленной стойке.

Весы электронные торговые ФОРТ-Т выпускаются в 7 модификациях, отличающихся набором дополнительных функций, внешним видом, пределами взвешивания, метрологическими характеристиками, видом индикатора (жидкокристаллический или светодиодный). Модели 581 и 708, отличаются отсутствием торговой функции, выпускаются без стойки. Остальные модели имеют торговую функцию и могут быть с выносной стойкой или без неё.

Обозначение модели весов: ФОРТ-Т [1] (Z;d)-[2]-[3]-[4], где:

ФОРТ-Т - наименование типа весов;

• [1] - номер модели (отличаются набором дополнительных функций);

Z - значение Мах в килограммах;

d - цена деления в граммах;

• [2] - исполнение с выносной стойкой;

• [3] - фасовочная модель;

• [4] - вид индикатора (LCD и LED)

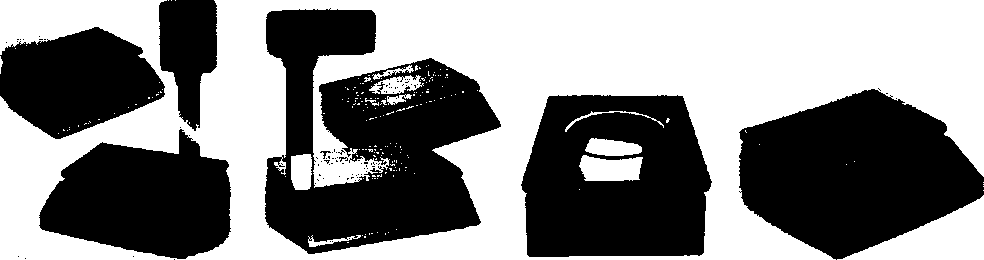

Общий вид весов электронных торговых ФОРТ-Т и применяемых датчиков весоизмерительных тензорезисторных представлены на рисунках 1 и 2.

586В и 586                 918В и 918                 870В и 870

818В и 818          769В и 769           581Ф              708Ф

Рисунок 1 - Общий вид весов электронных торговых ФОРТ-Т

Рисунок 2 - Общий вид датчиков весоизмерительных тензорезисторных

Маркировка весов выполнена в виде таблички, закрепленной на боковой стенке корпуса весов, на которой нанесены следующие данные (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - знак утверждения типа;

• - обозначение модели весов в виде «ФОРТ-Т [1] (Z;d)-[2]-[3]-[4]»;

• - класс точности весов по ГОСТ OIML R 76-1-2011 в виде «(III)»;

• - значение максимальной нагрузки (Т.3.1.1) в виде Мах:

• - значение минимальной нагрузки (Т.3.1.2) в виде Min:

• - цена поверочного деления (Т.3.2.3) в виде е =

• - максимальное значение диапазона

выборки массы тары (7.1.2) в виде Т ~

• - серийный номер;

• - год (дата) выпуска;

• - обозначение технических условий;

• - наименование (товарный знак) предприятия-изготовителя.

На электронной плате весов располагается «джампер», который необходимо переставить для перехода весов в режим «калибровка». Ограничение доступа к «джамперу»

осуществляется пломбировкой корпуса весов. Пломбы должны быть расположены в конструктивных углублениях корпуса весов на винтах, соединяющих его нижнюю и верхнюю части. Пломбировке подлежат минимум два винта, расположенные диагонально друг относительно друга, либо на верхней, либо на нижней частях корпуса весов. Пример

Рисунок 3 - Схема пломбировки

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Для предотвращения воздействий и защиты законодательно контролируемых параметров служат скрытая кнопка («джампер») для доступа к меню калибровки.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении весов.

Уровень защиты от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Класс точности весов по ГОСТ OIML R 76-1-2011 средний (III).

Обозначение модификации весов, максимальная нагрузка (Мах), минимальная нагрузка (Min), поверочный интервал весов (е), действительная цена деления (d), число поверочных интервалов весов (п) и размеры грузоприемного устройства (ГПУ) приведены в таблице 2.

Таблица 3 - Метрологические характеристики весов

Таблица 4 - Технические характеристики весов

наносится на маркировочную табличку, закрепленную на боковой стенке корпуса весов, и на титульный лист эксплуатационной документации методом типографской печати.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 6 «Подготовка к работе» руководства по эксплуатации на весы.

Основные средства поверки: гири класса точности Mi или Мьг по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорте в виде наклейки и оттиска поверительного клейма, а так же на пломбировку, в соответствии с рисунком 3.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы

ТУ 4274-001-14534314-2014 Весы электронные торговые ФОРТ-Т. Технические условия (Редакция 2.0 от 25.08.16)

Общество с ограниченной ответственностью «Формула Торговли АТ» (ООО «Формула Торговли АТ»), г. Ростов-на-Дону

ИНН: 6165106708

Адрес: 344033, г. Ростов-на-Дону, пер. Пржевальского, д. 53

Юридический адрес: 344018, г. Ростов-на-Дону, пр. Буденновский, д. 80, оф. 708 тел:     (863)295-40-95

E-mail: trusova@f-trade.ru

Web: http://www.shop.f-trade.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовский области» (ФБУ «Ростовский ЦСМ»)

Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, 58

тел.:   (863)264-19-74,290-44-88, факс: (863)291-08-02,290-44-88

E-mail: rost_csm@aaanet.ru, metrcsm@aaanet.ru

Web: http://www.csm.rostov.ru

Аттестат аккредитации ФБУ «Ростовский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30042-13 от 11.12.2013 г.
