ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы влажности MOISTURE ANALYZERS модели MIS1, MMS3, MMS35, MTS6, PM880, VeriDri

Назначение средства измерений

Анализаторы влажности MOISTURE ANALYZERS модели MIS1, MMS3, MMS35, MTS6, PM880, VeriDri (далее - анализаторы) предназначены для непрерывных измерений и регистрации температуры точки росы газов, сигнализации о превышении заданного значения содержания влаги в газах при контроле технологических процессов газовой, химической, нефтехимической и других отраслей промышленности.

Анализаторы применяют также для измерений содержания влаги в неводных жидкостях (модели РМ880, MIS1 и MMS3) и кислорода в газах (модели MIS1 и MMS3).

Описание средства измерений

Анализаторы влажности состоят из первичных преобразователей (датчиков влажности) и вторичных преобразователей (электронных блоков).

Принцип действия датчиков, изготовленных на основе оксида алюминия, состоит в измерении электрической емкости влагочувствительного слоя датчика в зависимости от количества поглощенной влаги.

Анализаторы выполнены по модульному принципу и могут комплектоваться различными датчиками влажности, в том числе, со встроенными преобразователями давления и температуры:

- Moisture Image Series Probe со встроенным микропроцессором, преобразующим сигналы преобразователей в частоту, что позволяет устанавливать датчики на расстояние до 915 м от электронного блока.

- TF Series Probe с преобразованием сигналов от датчика в постоянный ток. Максималь - ное удаление от электронного блока до 600 м (до 150 м при измерении давления).

- М Series Probe (преобразователи влажности, дополнительно встраиваемый преобразователь температуры). Удаленность от электронного блока до 600 м.

Конструктивно анализаторы влажности модели MIS1 и MMS3 имеют несколько исполнений: каркасное (для установки в стойку), настольное и щитовое. Модель MMS3 выпускается также в портативном исполнении с питанием от батареек. Модель MIS1 имеет шесть измерительных каналов, что позволяет одновременно отображать в графическом формате на ЖК- дисплее с подсветкой шесть параметров (содержание влаги, кислорода и другие параметры). В состав анализатора влажности модель MMS3 входят два измерительных канала, ЖК-дисплей с подсветкой, имеющий две двадцатиразрядные строки, для одновременного отображения значений любых двух параметров. В анализаторах имеется встроенная память, в которую может быть внесено до 12 параметров (в модели MMS3 имеется гнездо PCMCIA для карты дополнительной памяти и обновления программного обеспечения), для передачи данных используется последовательный порт RS 232. На каждый канал в анализаторах предусмотрены два дополнительных входа с возможностью использования устройств с выходом 0/4 - 20 мА, два аналоговых выхода со встроенной

оптической развязкой, которые обеспечивают передачу сигналов самописцам, компьютерам и другим удаленным устройствам. Кроме того, возможна установка двух реле сигнализации Form C. Модель MIS1 может использоваться с датчиком влажности Moisture Image Series Probe (MISP), имеющим 16-битовое разрешение, предохранительную цепь и возможность размещения на расстоянии до 1,6 км от MIS1. Датчик MISP имеет встроенную схему цифровой компенсации, он измеряет влажность, температуру и давление. Для измерений объёмной доли кислорода в анализаторах используется дополнительный электролитический датчик кислорода типа Delta F Cell.

Анализаторы влажности модель MMS35 имеют один канал измерений и выпускаются как в стационарном, так и в портативном искробезопасном исполнении (MMS35IS). Портативная модель изготавливается в двух исполнениях: со встроенной системой подготовки пробы и без неё. Модель со встроенной системой состоит из датчика влажности М - series, фильтра, запорных клапанов и технологических соединений. Модель без системы пробоподготовки комплектуется внешним датчиком влажности, который подключается к анализатору с помощью кабеля, длина которого достигает 600 м. В данной модели предусмотрена дополнительная функция записи данных, а также дополнительный RS 232 порт. Анализаторы влажности модель MMS35 имеют влагонепроницаемую переднюю панель с цифровым шестиразрядным жидкокристаллическим дисплеем с подсветкой, четырьмя клавишами управления/программирования и двумя клавишами выбора режима.

Анализаторы влажности модель РМ880 имеют один канал измерений, выпускаются в портативном взрывобезопасном исполнении с большим графическим ЖК-дисплеем с подсветкой, на который выводятся данные в цифровом либо графическом формате, питание осуществляется от встроенной аккумуляторной батареи, на передней панели находится 25-клавишная прорезиненная клавиатура. В анализаторах предусмотрен встроенный регистратор данных с возможностью хранения до 60 файлов. Анализаторы влажности совместимы с датчиками влажности серии Moisture Image, TF и М.

Анализаторы влажности модель MTS6 представляют собой одноканальные микропроцессорные гигрометры. Анализаторы выпускаются в щитовом исполнении для стационарной установки с матричным жидкокристаллическим дисплеем на передней панели, шестикнопочной панелью с атмосферостойкой мембраной и могут использоваться с датчиками влажности M Series Probe и VeriDri. Приборы также снабжены одним реле сигнализации о неисправности и двумя реле сигнализации Form C для верхнего и нижнего пределов точки росы/инея. Для сбора и хранения данных используется MUkpoSD карта с объёмом памяти 32 Гб.

Анализаторы влажности модель VeriDri являются измерительными преобразователями влажности газов с питанием по токовой петле с выходным сигналом 4 - 20 мА. Компактные измерительные преобразователи VeriDri разработаны для комплектации технологических машин и установок, они могут быть установлены непосредственно в технологический поток или, если необходимо, в систему подготовки пробы, используются с градуировочной характеристикой, хранящейся на выносном диске (Flash).

Анализаторы влажности, в моделях которых не предусмотрены системы пробоотбора или пробоподготовки, могут комплектоваться ими в соответствии с конкретными условиями измерений.

Знак поверки наносится на свидетельство о поверке анализаторов.

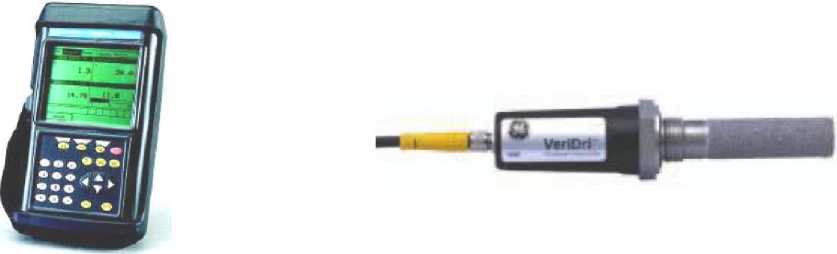

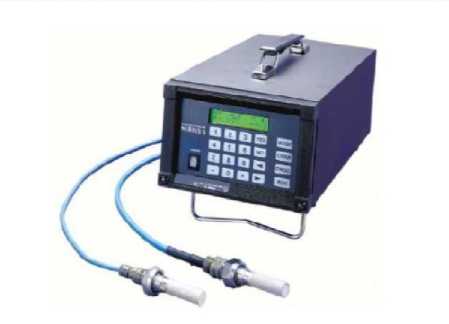

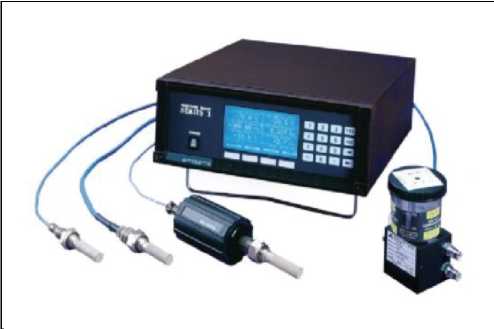

Рис. 1 Внешний вид анализаторов влажности.

Идентификационные данные программного обеспечения

Таблица 1

Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства. Уровень защиты "А" по МИ 32862010: не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений.

Метрологические и технические характеристики

Условия эксплуатации:

- температура окружающего воздуха, °С

модели MIS1 MMS3 MMS35 модель РМ880

модель MTS6

модель VeriDri

Лист № 7 всего листов 7

Знак утверждения типа наносят на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

Комплектность средства измерений

Анализатор влажности MOISTURE ANALYZERS (модель в соответствии с заказом).

Руководство по эксплуатации.

Методика поверки.

Сведения о методиках (методах) измерений

приведены в Руководстве по эксплуатации.

ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".

Техническая документация фирмы-изготовителя "Baker Hughes EMEA Unlimited Company", Ирландия.

Изготовитель

Фирма "Baker Hughes EMEA Unlimited Company", Ирландия

Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland

Телефон: +353 61 470 200

Web-сайт: www.bakerhughesds.com
