МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

30 января 2019 г.

№  143

Москва

О внесении изменений в описание типа на системы информационноизмерительные и управляющие «ПТК ТЕКОН»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ЗАО «ТеконГруп» от 20 ноября 2018 г. № 870/06 приказываю:

  • 1. Внести изменения в описание типа на системы информационноизмерительные и управляющие «ПТК ТЕКОН», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 68033-17, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

f----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

сведения О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

к        _______



Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «30» января 2019 г. № 143

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы информационно-измерительные и управляющие «ПТК ТЕКОН»

Назначение средства измерений

Системы информационно-измерительные и управляющие «ПТК ТЕКОН» (далее - системы «ПТК ТЕКОН») предназначены для непрерывного измерения и контроля параметров давления, температуры, расхода и уровня среды, свойств и компонентного состава веществ, параметров вибрации, напряжения, силы и мощности переменного тока, напряжения и силы постоянного тока, параметров экологического контроля, а также для формирования сигналов, используемых при управлении технологическими процессами.

Описание средства измерений

Принцип действия систем «ПТК ТЕКОН» состоит в том, что первичные измерительные преобразователи (датчики) систем преобразуют технологические параметры в электрические сигналы (ток, напряжение), обработка которых, включая выработку и реализацию управляющих воздействий, проводится посредством программно-технического комплекса (ПТК) системы.

Системы применяются на промышленных предприятиях и обеспечивают измерение, оперативный контроль технологических параметров, архивирование значений параметров и событий, и на основе полученных данных управление технологическим оборудованием, автоматическое управление технологическими процессами, выполнение противоаварийных защит (ПАЗ) и блокировок.

Системы «ПТК ТЕКОН» относятся к проектно-компонуемым изделиям и выполняют следующие основные функции:

  • -    измерение и отображение значений технологических параметров, протоколирование и архивирование данных;

  • -    предупредительную и аварийную сигнализацию по уставкам, заданным программным путем;

  • -    программно-логическое управление исполнительными устройствами объекта;

  • -    регулирование технологических процессов объекта;

  • -    технологические защиты и блокировки;

  • -    вывод на индикацию автоматизированного рабочего места (АРМ) текущих значений параметров принятых по цифровым интерфейсам по протоколам Modbus RTU, Modbus ASCI, Modbus TCP и др.

Обобщенная структурная схема систем «ПТК ТЕКОН» приведена на рисунке 1.

Измерительные каналы (ИК) систем «ПТК ТЕКОН» состоят из следующих основных компонентов:

  • -    первичных измерительных преобразователей (датчиков) физических величин в электрические сигналы унифицированных диапазонов: силы постоянного тока (от 0 до 5 мА, от

  • 4 до 20 мА, от 0 до 20 мА, от минус 5 до плюс 5 мА, от минус 20 до плюс 20 мА), напряжения постоянного тока (от минус 10 до плюс 10 В, от 0 до 10 В, от минус 5 до плюс 5 В, от 0 до

  • 5 В), сигналов термопар и термопреобразователей сопротивления;

  • -    программно-технического комплекса (ПТК) систем «ПТК ТЕКОН».

Нижний уровень ПТК систем «ПТК ТЕКОН» состоит из электрически соединенных между собой контроллеров многофункциональных МФК3000/МФК1500 с модулями аналогового ввода-вывода (в Федеральном информационном фонде регистрационный № 63017-16) или системы интеллектуальных модулей «ТЕКОНИК» (регистрационный № 63338-16) с возможным включением в них и барьеров искробезопасности (преобразователей).

Передача информации между верхним и нижним уровнями комплекса проводится по закрытым протоколам связи.

Всё электрооборудование нижнего уровня комплексов устанавливается в запираемых шкафах со степенью защиты не ниже IP54. При эксплуатации в условиях высокой температуры шкаф оснащается системой вентиляции с терморегулятором. При эксплуатации в условиях низкой температуры шкаф оснащается системой обогрева с терморегулятором.

Операторские станции

Расчетная станция

Архивная станция

Шлюз связи с другими системами

Приказ Росстандарта №143 от 30.01.2019, https://oei-analitika.ru

Резервированные шлюзы

Инженерная станция

Сервер единого времени с GPS приемником

Шкафы с контроллерами

Первичные измерительные преобразователи(датчики) и исполнительные механизмы

Табло коллективного пользования

Шкафы с контроллерами

Приказ Росстандарта №143 от 30.01.2019, https://oei-analitika.ru

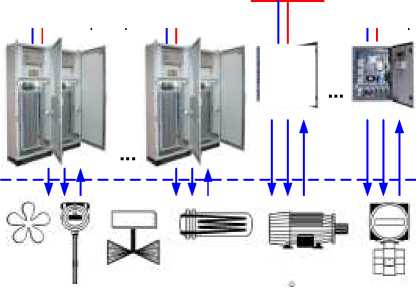

Рисунок 1 — Обобщенная структурная схема систем «ПТК ТЕКОН»

Приказ Росстандарта №143 от 30.01.2019, https://oei-analitika.ru

Верхний уровень ПТК систем «ПТК ТЕКОН» - серверы сбора (шлюзы), сервер архивирования данных и АРМы оператора. Аппаратные средства верхнего уровня включают в себя стандартные IBM-PC-совместимые персональные компьютеры промышленного исполнения, размещаемые в электротехнических шкафах, коммуникационное оборудование сетей Ethernet.

Программное обеспечение

Программное обеспечение (ПО) систем состоит из ПО нижнего уровня -контроллеров и ПО верхнего уровня - SCADA-системы «ТЕКОН».

Все метрологически значимые вычисления выполняются ПО контроллеров, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО.

Доступ к программному обеспечению контроллеров осуществляется с выделенной инженерной станции верхнего уровня комплекса, доступ к которой защищен как административными мерами (установка в отдельном помещении), так и многоуровневой защитой по паролю.

SCADA-система «ТЕКОН» не является метрологически значимым ПО, т.к. ее функциями является отображение и архивирование полученной информации от контроллеров.

Таблица 1 - Идентификационные данные SCADA-системы «ТЕКОН»

Идентификационные

данные

Значение

Идентификационное наименование ПО

АВШД.50010-01

Номер версии (идентификационный номер) ПО

Не ниже 2.1

Цифровой идентификатор ПО

- номер версии SCADA-системы «ТЕКОН»

Другие идентификационные данные, если имеются

- дата последнего изменения ПО (по записи в формуляре БНРД.421457.100 ФО и в программном журнале событий АСУ ТП

Программные средства верхнего уровня - SCADA-система «ТЕКОН» АВШД.50010-01 содержат:

  • -    серверную часть (шлюзы) для сбора и передачи информации контроллеров;

  • -    архивную станцию для накопления и долговременного хранения различных видов информации;

  • -    клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию параметров;

  • -    инженерную станцию для изменения технологического программного обеспечения, конфигурирования ИК и оборудования ПТК.

Для конкретного объекта создается конфигурация системы «ПТК ТЕКОН» (количество каналов, типы датчиков, диапазоны измерений и т.д.) путем настройки SCADA-системы «ТЕКОН» на этом объекте, файл конфигурации хранится в базе данных сервера ПТК системы «ПТК ТЕКОН», защищенной от несанкционированного доступа. По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется периодической проверкой контрольной суммы в ручном режиме.

Для защиты накопленной и текущей информации, конфигурационных параметров ИК от несанкционированного доступа в ПТК систем «ПТК ТЕКОН» предусмотрен многоступенчатый физический контроль доступа (запираемые шкафы, доступ к которым требует авторизации в соответствии со спецификой объекта, на котором устанавливается ПТК) и программный контроль доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе) с высоким уровнем защиты ПО     в     соответствии

Р 50.2.077-2014.

ПО верхнего и нижнего уровней систем «ПТК ТЕКОН» поддерживает синхронизацию внутренних часов реального времени с источником точного времени - сервером точного времени с привязкой к системе ГЛОНАСС или GPS. Синхронизация обеспечивает привязку текущего времени полученных данных к национальной шкале координированного времени России UTC(SU) с погрешностью не более ± 0,5 с.

В системах «ПТК ТЕКОН» выделяют ИК следующих видов:

  • 1) ИК1 - каналы измерения избыточного, абсолютного и гидростатического давления, разрежения, давления-разрежения, разности давлений, в том числе на сужающем устройстве для измерения расхода и параметров среды, уровня, расхода жидкости, газа и пара, вибрации, силы, напряжения и мощности переменного тока, силы и напряжения постоянного тока, температур, свойств и компонентного состава веществ, параметров экологического контроля, которые состоят из первичного измерительного преобразователя с унифицированным выходным сигналом и модулей ввода аналоговых сигналов AI16 контроллера МФК3000, модулей ввода аналоговых сигналов AI4, AI8, AI8H, AIG8, AIX8, AIG16, AIX16, AI16H, ADO24 контроллера МФК1500 или модулей ввода аналоговых сигналов Т3101, Т3102 системы интеллектуальных модулей «ТЕКОНИК».

В состав каналов могут входить барьеры искробезопасности:

  • -    барьеры искробезопасности БИА-101 (регистрационный № 32483-09);

- барьеры искробезопасности НБИ (регистрационный № 59512-14);

- преобразователи сигналов измерительные MACX MCR(-EX)-SL (регистрационный № 54711-13);

- преобразователи измерительные серии D5000 (регистрационный № 47064-11).

Состав измерительных каналов и их метрологические характеристики приведены в таблице 2.

  • 2) ИК2 - каналы измерения температуры вида: первичный измерительный преобразователь - термопреобразователь сопротивления с НСХ по ГОСТ 6651-2009 или термопара с НСХ по ГОСТ Р 8.585-2001 и модули ввода аналоговых сигналов LI16 контроллера МФК3000, модули ввода аналоговых сигналов LIG4, LIG8, LIG16 контроллера МФК1500 или модули ввода аналоговых сигналов Т3205, Т3204 системы интеллектуальных модулей «ТЕКОНИК».

Состав измерительных каналов и их метрологические характеристики приведены в таблицах 3-4.

  • 3) ИК3 - каналы измерения температуры вида: первичный измерительный преобразователь (термопара или термопреобразователь сопротивления) - нормирующий преобразователь или ПИП температуры с унифицированным выходным сигналом и модули ввода аналоговых сигналов AI16 контроллера МФК3000, модули ввода аналоговых сигналов AI4, AI8, AI8H, AIG8, AIX8, AIG16, AIX16, AI16H, ADO24 контроллера МФК1500 или модули ввода аналоговых сигналов Т3101, Т3102 системы интеллектуальных модулей «ТЕКОНИК».

В качестве нормирующего преобразователя могут использоваться:

  • -    преобразователи измерительные модульные ИПМ 0399/М2, ИПМ 0399/М3, ИПМ 0399/MO-H (с индексом В) (регистрационный № 22676-12);

  • -    измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 5900 - ИРТ5922, ИРТ5920Н, ИРТ5930Н (регистрационный № 20390-12);

  • -    измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 1730 (регистрационный № 17156-07);

  • -    преобразователи температуры вторичные «барьер искробезопасности ЛПА-151» (регистрационный № 61348-15);

  • -    преобразователи измерительные моделей D5072D, D5072S, D5273S (регистрационный № 53174-13);

  • -    измерители-регуляторы технологические ИРТ 5300 (регистрационный № 1501606).

Состав измерительных каналов и их метрологические характеристики приведены в таблицах 5-6.

  • 4) ИК4 - каналы цифро-аналогового преобразования вида: модуль вывода аналоговых сигналов AOC8 контроллера МФК3000, модуль вывода аналоговых сигналов AOC2, AOC4, AOC4H любого исполнения контроллера МФК1500 или модуль вывода аналоговых сигналов Т3501 любого исполнения системы интеллектуальных модулей «ТЕКОНИК».

Метрологические характеристики ИК4 приведены в таблице 7.

  • 5) ИК5 - каналы измерения частоты вида: датчик серии A5S (регистрационный № 49138-12) производства Braun Gmbh (Германия) и модуль FP6 контроллера МФК3000 или модуль FP8/FP1 контроллера МФК1500.

Метрологические характеристики ИК5 приведены в таблице 8.

  • 6) ИК6 - каналы измерения количества импульсов вида: механические прерыватели, индуктивные датчики, энкодеры и модуль FP6/DI48-24M (первые 16 каналов) контроллера МФК3000 или модуль FP8/DI32 (первые шестнадцать каналов)/Ы16/ОЮ32 контроллера МФК1500.

Метрологические характеристики ИК6 приведены в таблице 9.

  • 7) ИК7 - каналы измерения частоты вида: датчик серии A5S (регистрационный № 49138-12) производства Braun Gmbh (Германия) и модуль DI48-24M (первые 16 каналов) контроллера МФК3000 или модуль DI32 (первые 16 каналов)/ DI16/DIO32 контроллера МФК1500.

Метрологические характеристики ИК7 приведены в таблице 10.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики ИК1 систем «ПТК ТЕКОН» избыточного, абсолютного и гидростатического давления, разрежения, давления-разрежения, разности давлений, в том числе на сужающем устройстве для измерения расхода и параметров среды, уровня, расхода жидкости, газа и пара, вибрации, силы, напряжения и мощности переменного тока, силы и напряжения постоянного тока, температур, свойств и компонентного состава веществ, параметров экологического контроля

Измеряемый параметр ИК

Характеристики первичного измерительного преобразователя (ПИП) систем «ПТК ТЕКОН»

Пределы допускаемой основной погрешности ИК систем «ПТК ТЕКОН», у - приведённой, %;

Д - абсолютной, 3 - относительной, %, с модулями

Тип используемого первичного измерительного преобразователя

Регистрационный

№

Верхние пределы* / диапазоны измерений

Пределы допускаемой основной погрешности Y - приведённая, % Д - абсолютная, 3 - относительная, %

AI4, AI8, AI16 (0-20, 4-20 мА),

AIX8, AIX16,

AI8H, AI16H,

T3102

AI4, AI8, AI16

(0-5 мА), AIG16, AIG8,ADO24 (0-20,

4-20 мА), T3101

AIG8, AIG16,

ADO24

(0-5 мА)

1

2

3

4

5

6

7

8

1 Избыточное

Метран-150

32854-13

от 0,025 кПа

±0,1

±0,2

±0,25

±0,3

давление

мод. 150CG

до 0,63 кПа

±0,2

±0,3

±0,35

±0,4

±0,5

±0,6

±0,65

±0,7

(Y)

(Y)

(Y)

(Y)

150CGR

от 0,125 кПа до 10 МПа

±0,075

±0,1

±0,2 ±0,5 (Y)

±0,18

±0,2 ±0,3 ±0,6

(Y)

±0,23

±0,25

±0,35

±0,65

(Y)

±0,28

±0,3

±0,4

±0,7 (Y)

150TG

от 3,2 кПа до 60 МПа

150TGR

от 2,5 кПа до 68 МПа

ЭЛЕМЕР-АИР-30

37668-13

от 0,025 кПа

±0,075

±0,18

±0,23

±0,28

до 60 МПа

±0,1

±0,2

±0,25

±0,3

±0,2

±0,3

±0,35

±0,4

±0,4

±0,5

±0,55

±0,6

(Y)

(Y)

(Y)

(Y)

Метран-75

48186-11

от 10,5 кПа

±0,075

±0,18

±0,23

±0,28

мод. 75G

до 68 МПа

±0,1

±0,2

±0,25

±0,3

±0,2

±0,3

±0,35

±0,4

±0,5

±0,6

±0,65

±0,7

(Y)

(Y)

(Y)

(Y)

1

2

3

4

5

6

7

8

1 Избыточное

Метран-55-ДИ

18375-08

от 1,0 кПа

±0,1

±0,2

±0,25

±0,3

давление

с микропроцес-

до 220 МПа

±0,15

±0,25

±0,3

±0,35

сорным электрон-

±0,2

±0,3

±0,35

±0,4

ным преобразова-

±0,25

±0,35

±0,4

±0,45

телем;

±0,35

±0,45

±0,5

±0,55

±0,5

±0,6

±0,65

±0,7

(Y)

(Y)

(Y)

(Y)

с аналоговым

от 0,1 кПа

±0,25

±0,35

±0,4

±0,45

преобразователем

до 100 МПа

±0,5

±0,6

±0,65

±0,7

±1,0

±1,1

±1,15

±1,2

(Y)

(Y)

(Y)

(Y)

ЭЛЕМЕР-100-ДИ

39492-08

от 0,04 кПа

±0,1

±0,2

±0,25

±0,3

до 100 МПа

±0,15

±0,25

±0,3

±0,35

±0,25

±0,35

±0,4

±0,45

±0,5

±0,6

±0,65

±0,7

±1,0

±1,1

±1,15

±1,2

(Y)

(Y)

(Y)

(Y)

ДДМ-03-ДИ

42756-09

от 40 кПа до 2500 кПа

±0,5

±1,0 (Y)

±0,6

±1,1

(Y)

±0,65

±1,15

(Y)

±0,7

±1,2 (Y)

ДДМ-03-ДИ-МИ

1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100;

±0,5

±0,6

±0,65

±0,7

160; 250; 400; 600;

±1,0

±1,1

±1,15

±1,2

1000; 1600; 2500

(Y)

(Y)

(Y)

(Y)

кПа

1,0; 1,6; 4; 16; 60;

250; 1000 кПа

±1,0 (y)

±1,1 (Y)

±1,15 (Y)

±1,2 (Y)

ДДМ-03Т-ДИ

55928-13

400, 600, 1000, 1600, 2500 кПа

±0,5 (Y)

±0,6 (y)

±0,65 (y)

±0,7 (Y)

1

2

3

4

5

6

7

8

1 Избыточное

ДДМ

47463-11

0,6; 1,0; 1,6; 2,5;

давление

4; 6; 10; 16; 25; 40; 60; 100; 160;

±1,0 (Y)

±1,1 (y)

±1,15 (у)

±1,2 (у)

200; 600; 1000;

1600; 2500 кПа

АИР-20/М2-ДИ

63044-16

от 0,16 кПа до 100 МПа

±0,075 (у); от ±0,1 до ±2,01)

(у)

±0,18 (у);

от ±0,2 до ±2,1 (y)

±0,23 (у);

от ±0,25 до ±2,15

(у)

±0,28 (у);

от ±0,3 до ±2,2

(у)

АИР-10

31654-14

от 0,25 кПа

от ±0,1

от ±0,2

от ±0,25

от ±0,3

до 100 МПа

до ±2,01) (у)

до ±2,1 (у)

до ±2,15 (у)

до ±2,2 (у)

F-20

38288-13

от 0,01 МПа

±0,25 (у)

до 100 МПа

(с диапазоном преобразования

±0,35 (у)

±0,4 (у)

±0,45 (у)

св. 0,025 МПа) ±0,5 (y) в осталь-

±0,6 (у)

±0,65 (у)

±0,7 (у)

ных диапазонах

РПД-И

44954-10

до 100 МПа

±0,075

±0,18

±0,23

±0,28

±0,1

±0,2

±0,25

±0,3

±0,15

±0,25

±0,3

±0,35

±0,2

±0,3

±0,35

±0,4

±0,25

±0,35

±0,4

±0,45

±0,4

±0,5

±0,55

±0,6

±0,5

±0,6

±0,65

±0,7

±0,6

±0,7

±0,75

±0,8

±0,75

±0,85

±0,9

±0,95

±1,0

±1,1

±1,15

±1,2

±1,5

±1,6

±1,65

±1,7

(у)

(у)

(у)

(у)

1

2

3

4

5

6

7

8

2 Абсолютное

ЭЛЕМЕР-АИР-30

37668-13

от 0,4 кПа

±0,075

±0,18

±0,23

±0,28

давление

до 2,5 МПа

±0,1

±0,2

±0,25

±0,3

±0,2

±0,3

±0,35

±0,4

±0,4

±0,5

±0,55

±0,6

(Y)

(Y)

(Y)

(Y)

Метран-150

32854-13

от 3,2 кПа

±0,075

±0,1

±0,2

±0,5 (Y)

±0,18

±0,2

±0,3

±0,6

(Y)

±0,23

±0,25

±0,35

±0,65

(Y)

±0,28

±0,3

±0,4

±0,7

(Y)

мод. 150ТА

до 25 МПа;

150TAR

от 2,5 кПа до 68 МПа

Метран-75 мод. 75А

48186-11

от 10,5 кПа до 68 МПа

Метран-55-ДА

18375-08

от 1,0 кПа

±0,1 (y)

±0,2

±0,25

±0,3

с микропроцес.

до 60 МПа

±0,15

±0,25

±0,3

±0,35

электронным

±0,2

±0,3

±0,35

±0,4

преобразователем;

±0,25

±0,35

±0,4

±0,45

±0,35

±0,45

±0,5

±0,55

±0,5

±0,6

±0,65

±0,7

(Y)

(Y)

(Y)

(Y)

с аналоговым

от 0,6 кПа

±0,25

±0,35

±0,4

±0,45

преобразователем

до 16 МПа

±0,5

±0,6

±0,65

±0,7

±1,0

±1,1

±1,15

±1,2

(Y)

(Y)

(Y)

(Y)

ЭЛЕМЕР-100-ДА

39492-08

от 0,6 кПа

±0,1

±0,2

±0,25

±0,3

до 16 МПа

±0,15

±0,25

±0,3

±0,35

±0,25

±0,35

±0,4

±0,45

±0,5

±0,6

±0,65

±0,7

±1,0

±1,1

±1,15

±1,2

(Y)

(Y)

(Y)

(Y)

ДДМ-03-ДА

42756-09

от 160 кПа до 600 кПа

±0,5

±1,0 (Y)

±0,6

±1,1

(Y)

±0,65

±1,15 (Y)

о — -H -H

ДДМ-03-ДА-МИ

100; 160; 250;

400; 600 кПа

1

2

3

4

5

6

7

8

2 Абсолютное

АИР-20/М2-ДА

63044-16

от 1,0 кПа

±0,075 (y);

±0,18 (y);

±0,23 (y);

±0,28 (y);

давление

до 16 МПа

от ±0,1 до

от ±0,2

от ±0,25

от ±0,3

±2,01) (y)

до ±2,1 (г)

до ±2,15 (y)

до ±2,2 (y)

АИР-10

31654-14

от 2,5 кПа

от ±0,1 до

от ±0,2 до

от ±0,25

от ±0,3

до 2,5 МПа

±2,01) (y)

±2,1 (y)

до ±2,15 (y)

до ±2,2 (y)

3 Разрежение

Метран-55-ДВ

18375-08

60; 100 кПа

±0,1

±0,2

±0,25

±0,3

с микропроцес-

±0,15

±0,25

±0,3

±0,35

сорным

±0,2

±0,3

±0,35

±0,4

электронным

±0,25

±0,35

±0,4

±0,45

преобразователем;

±0,35

±0,45

±0,5

±0,55

±0,5

±0,6

±0,65

±0,7

(y)

(y)

(y)

(y)

с аналоговым

0,1 МПа

±0,25

±0,35

±0,4

±0,45

преобразователем

±0,5

±0,6

±0,65

±0,7

±1,0

±1,1

±1,15

±1,2

(y)

(y)

(y)

(y)

ЭЛЕМЕР-100-ДВ

39492-08

от 0,04 кПа

±0,1

±0,2

±0,25

±0,3

до 100 кПа

±0,15

±0,25

±0,3

±0,35

±0,25

±0,35

±0,4

±0,45

±0,5

±0,6

±0,65

±0,7

±1,0

±1,1

±1,15

±1,2

(y)

(y)

(y)

(y)

ДДМ-03-ДВ

42756-09

от 0 кПа до - 40 кПа;

±0,5

±0,6

±0,65

±0,7

от 0 кПа до - 60 кПа;

±1,0

±1,1

±1,15

±1,2

от 0 кПа до - 100 кПа

(y)

(y)

(y)

(y)

АИР-20/М2-ДВ

63044-16

от 0,4 кПа

±0,075 (y);

±0,18 y);

±0,23 (y);

±0,28;

до 100 кПа

от ±0,1

от ±0,2

от ±0,25

от ±0,3

до ±2,01) (y)

до ±2,1 (y)

до ±2,15 (y)

до ±2,2 (y)

1

2

3

4

5

6

7

8

4 Давление-

Метран-55-ДИВ

18375-08

от 0,15 МПа до 2,4 МПа

±0,1

±0,2

±0,25

±0,3

разрежение

с микропроцес-

(избыточное)

±0,15

±0,25

±0,3

±0,35

сорным

(при разрежении

±0,2

±0,3

±0,35

±0,4

электронным

100 кПа)

±0,25

±0,35

±0,4

±0,45

преобразователем;

±0,35

±0,45

±0,5

±0,55

±0,5

±0,6

±0,65

±0,7

(Y)

(y)

(y)

(y)

с аналоговым

от 0,5 МПа до 2,4 МПа

±0,25

±0,35

±0,4

±0,45

преобразователем

(избыточное)

±0,5

±0,6

±0,65

±0,7

(при разрежении

±1,0

±1,1

±1,15

±1,2

100 кПа)

(Y)

(y)

(y)

(y)

ЭЛЕМЕР-100-ДИВ

39492-08

от 60 кПа до 2,4 МПа

±0,1

±0,2

±0,25

±0,3

(избыточное)

±0,15

±0,25

±0,3

±0,35

(при разрежении 100 кПа); от 0,0315 кПа до 50 кПа

±0,25

±0,35

±0,4

±0,45

±0,5

±0,6

±0,65

±0,7

(с одинаковыми пределами

±1,0

±1,1

±1,15

±1,2

измерений избыточного давления и разрежения)

(Y)

(y)

(y)

(y)

ЭЛЕМЕР-АИР-30

37668-13

от 150 кПа до 2,4 МПа

(избыточное)

±0,075

±0,18

±0,23

±0,28

(при разреж. 100 кПа);

±0,1

±0,2

±0,25

±0,3

от 0,03 кПа до 50 кПа

±0,2

±0,3

±0,35

±0,4

(с одинаковыми пределами

±0,4

±0,5

±0,55

±0,6

измерений избыточного давления и разрежения)

(Y)

(y)

(y)

(y)

АИР-20/М2-ДИВ

63044-16

от 60 кПа до 2,4 МПа

(избыточн.)

(при разряж. 100 кПа);

±0,075 (y);

±0,18 (y);

±0,23 (y);

±0,28 (y);

от 0,125 кПа до 50 кПа

от ±0,1

от ±0,2

от ±0,25

от ±0,3

(с одинаковыми пределами

до ±2,01) (y)

до ±2,1 (y)

до ±2,15 (y)

до ±2,2 (y)

измерений избыточного давления и разрежения

1

2

3

4

5

6

7

8

4 Давление-разрежение

АИР-10

31654-14

от 60 кПа до 2,4 МПа (избыточн.)

(с одинаковыми пределами измерений избыточного давления и разрежения

от ±0,1 до ±2,01) (у)

от ±0,2 до ±2,1 (y)

от ±0,25 до ±2,15 (y)

от ±0,3 до ±2,2 (y)

ДДМ-0,25ДИВ

47463-11

от -0,05 до +0,05 кПа

от -0,08 до +0,08 кПа от -0,125 до +0,125 кПа

от -0,25 до +0,25 кПа

±1,0 (y)

±1,1 (y)

±1,15 (y)

±1,2 (y)

ДДМ-03-ДИВ-МИ

42756-09

от -0,08 до +0,08 кПа от -0,125 до +0,125 кПа

от -0,25 до +0,25 кПа от -2 до +2 кПа от -3 до +3 кПа от -5 до +5 кПа

от -12,5 до +12,5 кПа от -20 до +20 кПа от -30 до +30 кПа

5 Гидростатическое давление

ЭЛЕМЕР-АИР-30

37668-13

от 1,0 кПа до 250 кПа

±0,075

±0,1

±0,2

±0,4

(Y)

±0,18

±0,2

±0,3

±0,5

(Y)

±0,23

±0,25

±0,35

±0,55

(y)

±0,28

±0,3

±0,4

±0,6

(y)

Метран-150

мод. 150L

32854-13

от 0,63 кПа до 1,6 МПа

±0,075

±0,1

±0,2

±0,5 (Y)

±0,18

±0,2 ±0,3 ±0,6

(Y)

±0,23

±0,25

±0,35

±0,65

(y)

±0,28

±0,3

±0,4

±0,7

(y)

АИР-20/М2-ДГ

63044-16

от 0,63 кПа до 250 кПа

±0,075 (y); от ±0,1 до ±2,01) (y)

±0,18 (y); от ±0,2 до ±2,1 (y)

±0,23 (y); от ±0,25 до ±2,15 (y)

±0,28 (y); от ±0,3 до ±2,2 (y)

1

2

3

4

5

6

7

8

5 Гидроста-

ЭЛЕМЕР-100-ДГ

39492-08

от 4,0 кПа

±0,1

±0,2

±0,25

±0,3

тическое

до 250 кПа

±0,15

±0,25

±0,3

±0,35

давление

±0,25

±0,35

±0,4

±0,45

±0,5

±0,6

±0,65

±0,7

±1,0

±1,1

±1,15

±1,2

(Y)

(Y)

(Y)

(Y)

АИР-10

31654-14

от 1,0 кПа

от ±0,1

от ±0,2

от ±0,25

от ±0,3

до 250 кПа

до ±2,01) (у)

до ±2,1 (y)

до ±2,15 (y)

до ±2,2 (y)

6 Разность

ДДМ-03-ДД

42756-09

4; 6; 6,3; 10; 16; 25; 40; 60;

давлений

63; 100; 160; 250; 400; 600;

630; 1000; 1600; 2500 кПа

±0,5 ±1,0 (Y)

±0,6 ±1,1 (Y)

±0,65

±1,15 (Y)

±0,7

±1,2 (Y)

ДДМ-03-ДД-МИ

1; 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500 кПа

Метран-150

32854-13

от 0,025 кПа

±0,1

±0,2

±0,25

±0,3

мод. 150CD,

до 0,63 кПа

±0,2

±0,3

±0,35

±0,4

мод. 150CRD

±0,5

±0,6

±0,65

±0,7

(Y)

(Y)

(Y)

(Y)

Метран-150

от 0,25 кПа

±0,075

±0,18

±0,23

±0,28

мод. 150CD

до 10 МПа

±0,1

±0,2

±0,25

±0,3

±0,2

±0,3

±0,35

±0,4

±0,5

±0,6

±0,65

±0,7

(Y)

(Y)

(Y)

(Y)

Метран-150

±0,075

±0,18

±0,23

±0,28

мод. 150CRD

от 0,125 кПа

±0,1

±0,2

±0,25

±0,3

±0,2

±0,3

±0,35

±0,4

до 10 МПа

±0,4

±0,5

±0,55

±0,6

(Y)

(Y)

(Y)

(Y)

ЭЛЕМЕР-100-ДД

39492-08

от 0,04 кПа

±0,1

±0,2

±0,25

±0,3

до 16 МПа

±0,15

±0,25

±0,3

±0,35

±0,25

±0,35

±0,4

±0,45

±0,5

±0,6

±0,65

±0,7

±1,0 (y)

±1,1 (Y)

±1,15 (Y)

±1,2 (Y)

1

2

3

4

5

6

7

8

6 Разность давлений

АИР-20/М2-ДД

63044-16

от 0,063 кПа до 16 МПа; от - 0,3 кПа до - 100 кПа

±0,075 (y); от ±0,1 до ±2,01) (у)

±0,18 (у); от ±0,2 до ±2,1 (у)

±0,23 (у); от ±0,25 до ±2,15 (у)

±0,28 (у); от ±0,3 до ±2,2 (у)

АИР-10

31654-14

от 0,16 кПа до 2,5 МПа

от ±0,1 до ±2,01) (у)

от ±0,2 до ±2,1 (у)

от ±0,25 до ±2,15 (у)

от ±0,3; до ±2,2 (у)

ЭЛЕМЕР-АИР-30

37668-13

от 0,025 кПа до 16 МПа

±0,075

±0,1

±0,2

±0,4

(у)

±0,18

±0,2

±0,3

±0,5

(у)

±0,23

±0,25

±0,35

±0,55

(у)

±0,28

±0,3

±0,4

±0,6

(у)

7 Расход

ЭМИС-МЕТА

48744-11

от 0,002 до 200 м3/ч

±2,5

±4,0 (у)

±2,6

±4,1

(у)

±2,65

±4,15 (у)

±2,7

±4,2

(у)

Метран-350

25407-05

жидкость

от 0,08 до 49137 м3/ч; газ от 4,2

до 500000 м3/ч; пар от 5,22 до 7200000 кг/ч

от ±1,0 до ±3,0

(5)

от ±1,1

до ±3,1

(у)

cм. прим. п. 2

от ±1,15 до ±3,15

(у)

см. прим. п. 2

от ±1,2 до ±3,2

(у)

см. прим. п. 2

Метран-370

32246-08

от 0,215 до 1062 м3/ч

±0,5 (5)

±0,62) (у)

±0,652) (у)

±0,72) (у)

Signet (модификация 515)

38149-08

от 5,3И0-5 до 0,11 м3/с

±1,5 (5)

±1,62) (у)

±1,652) (у)

±1,72) (у)

УРСВ

28363-14

от 12И0-3 до 500000 м3/ч

±(1,5 + 0,2/v) (5) (однолуч. схема)

см .формулу примечание п. 2 (v - скорость потока, м/с)

±(0,5 + 0,1/v) (5) (трехлуч. схема)

±(0,7 + 0,2/v) (5) (двухлуч. схема)

± 0,55 + 0,2/v (5)

(четырехлуч. сх.)

1

2               3

4

5

6            7            8

7.1 Расход, приведенный к стандартным условиям на базе

сужающих устройств -стандартных диафрагм по ГОСТ 8.586 (части 1,2,5) по ГОСТ Р 8.741-2011 для природного газа

ПИП дифференциального, избыточного, абсолютного давления, преобразователи давления по п.6, п.1, п.2 таблицы 2,

ПИП температуры (ГОСТ 6651) по п.42 таблицы 2, по таблицам 3,5,6.

Абсолютное давление от 90 кПа до 16 МПа

Разность давлений от 0,025 до 5000 кПа

Температура от

-30 до +70 оС

свыше

100 000 м3/ч

ПИП давления ±0,075 (y);

ПИП температуры Класс А ±(0,15+0,002-|t|), t-здесь и далее в таблице -измеренное значение температуры, °С

±1,04) (5)

от 20 000 до

100 000 м3/ч

ПИП давления ±0,075 (y);

ПИП температуры Класс В ±(0,3+0,005-|t|)

±1,54) (5)

от 1 000 до

20 000 м3/ч

ПИП давления ±0,1 (y);

ПИП температуры Класс В ±(0,3+0,005-|t|)

±2,54) (5)

менее 1000 м3/ч

ПИП давления ±0,25 (y);

ПИП температуры Класс В ±(0,3+0,005-|t|)

±3,04) (5)

1

2

3

4

5

6

7

8

7.2 Расход на базе сужающих устройств -стандартных диафрагм по ГОСТ 8.586 (части 1,2,5) для пара

ПИП дифференциального, избыточного, абсолютного давления, преобразователи давления по п.6, п.1, п.2 таблицы 2,

ПИП температуры (ГОСТ 6651) по п.42 таблицы 2, по таблицам 3, 5, 6

Абсолютное давление от 1 кПа до 40 МПа

Разность давлений от 0,025 кПа до 5000 кПа

Температура от +100 до +600 оС

ПИП давления ±0,075 (y)

±3,05) (5)

ПИП температуры Класс А ±(0,15+0,002-|t|)

7.3 Расход на базе сужающих устройств -стандартных диафрагм по ГОСТ 8.586 (части 1,2,5) для жидкости

ПИП дифференциального, избыточного, абсолютного давления, преобразователи давления по п.6, п.1, п.2 таблицы 2,

ПИП температуры по п.42 таблицы 2, по таблицам 3 - 6.

Абсолютное давление от 1 кПа до 40 МПа

Разность давлений от 0,025 кПа до 5000 кПа

Температура от 0 до +400 оС

ПИП давления ±0,075 (y)

±2,06) (5)

ПИП температуры Класс А ±(0,15+0,002-|t|)

1

2

3

4

5

6

7

8

8 СКЗ виброскорости (на базовой частоте)3)

КАСКАД-СИСТЕМА

22866-02

от 0,5 до 30 мм/с

±6 (Y)

±6,1 (Y)

±6,15 (y)

±6,2 (Y)

Вибробит 100

50585-12

от 0,4 до 15 мм/с от 0,8 до 30 мм/с

±4,0 (5)

±4,1 (Y)

см. прим. п. 2

±4,15 (y)

см. прим. п. 2

±4,2 (y)

см. прим. п. 2

Вибробит 300

50586-12

±3,0 (5)

±3,1 (Y)

см. прим. п. 2

±3,15 (y)

см. прим. п. 2

±3,2 (y)

см. прим. п. 2

Вибробит 400

57879-14

от 0,3 до 16 мм/с от 0,6 до 32 мм/с

±3,0 (5)

ВК-310

22234-01

от 0,1 до 30 мм/с

±6,0 (5)

±6,1 (Y)

см. прим. п. 2

±6,15 (y)

см. прим. п. 2

±6,2 (Y)

см. прим. п. 2

9 СКЗ виброускорения (на базовой частоте) 3)

VIB 6.125

50861-12

от -961 до +961 м/с2

±3,0 (5)

±3,1 (y)

см. прим. п. 2

±3,15 (y)

см. прим. п. 2

±3,2 (y)

см. прим. п. 2

Вибробит 400

57879-14

от 0,2 до 10 м/с2 от 0,3 до 16 м/с2

±3,0 (5)

10 Относительное виброперемещение

(на базовой частоте)3)

Вибробит 100

50585-12

от 10 до 200 мкм; от 20 до 400 мкм

±6,0 (5)

±6,1 (Y)

см. прим. п. 2

±6,15 (y)

см. прим. п. 2

±6,2 (Y)

см. прим. п. 2

Вибробит 300

50586-12

от 10 до 250 мкм; от 20 до 500 мкм

±5,0 (5)

±5,1 (y)

см. прим. п. 2

±5,15 (y)

см. прим. п. 2

±5,2 (y)

см. прим. п. 2

Вибробит 400

57879-14

от 10 до 500 мкм; от 20 до 1000 мкм

±4,5 (5)

±4,6 (y)

см. прим. п. 2

±4,65 (y)

см. прим. п. 2

±4,7 (y)

см. прим. п. 2

11 Абсолютное виброперемещение (на базовой частоте 3)

Вибробит 400

57879-14

от 10 до 500 мкм; от 20 до 1000 мкм

±3,0 (5)

±3,1 (Y)

см. прим. п. 2

±3,15 (Y)

см. прим. п. 2

±3,2 (Y)

см. прим. п. 2

1

2

3

4

5

6

7

8

12 Число оборотов (скорость вращения, частота вращения)

Вибробит 100

50585-12

от 200 до 4000 от 250 до 6000 от 500 до 8000 от 500 до 8000 от 1 до 4000 от 1 до 6000 от 1 до 8000 об/мин

±2,0 (5)

±2,1 (Y)

см. прим. п. 2

±2,15 (Y)

см. прим. п. 2

±2,2 (Y)

см. прим. п. 2

Вибробит 300

50586-12

от 2 до 8000 об/мин

±1,0 (5)

±1,1 (Y)

см. прим. п. 2

±1,15 (Y)

см. прим. п. 2

±1,2 (Y)

см. прим. п. 2

Вибробит 400

57879-14

от 1 до 8000 об/мин

13 Смещение

Вибробит 100

50585-12

от 0 до 360 мм с поддиапазонами

±3,0 (Y)

±3,1 (Y)

±3,15 (y)

±3,2 (Y)

Вибробит 300

50586-12

±2,5 (Y)

±2,6 (y)

±2,65 (y)

±2,7 (Y)

Вибробит 400

57879-14

±3,0 (Y)

±3,1 (Y)

±3,15 (y)

±3,2 (Y)

14 Наклон

Вибробит 100

50585-12

±1,0 мм/м

±6,0 (y)

±6,1 (y)

±6,15 (y)

±6,2 (y)

±2,0 мм/м

±5,0 мм/м

±3,0 (Y)

±3,1 (Y)

±3,15 (y)

±3,2 (y)

15 Объемная доля кислорода (О2)

(Свх -измеренное значение объемной доли О2)

КГА-8ЕС

55953-13

от 0 до 5 %

±0,2 % об.д. (Д)

±0,205 % об.д. (Д)

±0,21 % об.д. (Д)

±0,21 % об.д. (Д)

ИКТС-11

33556-12

±0,12 % об.д.(Д)

±0,125 % об.д. (Д)

±0,13 % об.д. (Д)

±0,13 % об.д. (Д)

КГА-8ЕС

55953-13

св. 5 до 21 %

±(0,1375+0,0125^ •Свх), % об. д. (Д)

±(0,1535+0,0125^

•Свх), % об.д. (Д)

±(0,1615+0,0125-

•Свх), % об.д. (Д)

± (0,1695+0,0125-•Свх), % об.д. (Д)

ИКТС-11

33556-12

±2,5 (5)

±2,6 (Y)

см. прим. п. 2

±2,65 (y)

см. прим. п. 2

±2,7 (y)

см. прим. п. 2

1

2

3

4

5

6

7

8

16 Объемная доля оксида углерода (СО)

КГА-8ЕС

55953-13

от 0 до 20 млн-1

±3 млн-1 (Д)

±3,02 млн-1 (Д)

±3,03 млн-1 (Д)

±3,04 млн-1 (Д)

от 0 до 200 млн-1

±20 млн-1 (Д)

±20,2 млн-1 (Д)

±20,3 млн-1 (Д)

±20,4 млн-1 (Д)

св. 200 до 2000 -1 млн

±10 (5)

±10,1 (Y)

см. прим. п. 2

±10,15 (Y) см. прим. п. 2

±10,2 (Y)

см. прим. п. 2

17 Объемная доля диоксида азота (NO2)

КГА-8ЕС

55953-13

от 0 до 20 млн-1

±3 млн-1 (Д)

±3,02 млн-1 (Д)

±3,03 млн-1 (Д)

±3,04 млн-1 (Д)

18 Объемная доля оксида азота (NO)

КГА-8ЕС

55953-13

от 0 до 20 млн-1

±3 млн-1 (Д)

±3,02 млн-1 (Д)

±3,03 млн-1 (Д)

±3,04 млн-1 (Д)

от 0 до 100 млн-1

±10 млн-1 (Д)

±10,1 млн-1 (Д)

±10,15 млн-1 (Д)

±10,2 млн-1 (Д)

св. 100 до 1000 млн-1

±10 (5)

±10,1 (Y)

см. прим. п. 2

±10,15 (Y) см. прим. п. 2

±10,2 (Y)

см. прим. п. 2

19 Объемная доля диоксида серы (SO2)

КГА-8ЕС

55953-13

от 0 до 100 млн-1

±10 млн-1 (Д)

±10,1 млн-1 (Д)

±10,15 млн-1 (Д)

±10,2 млн-1 (Д)

св. 100 до 1000 млн-1

±10 (5)

±10,1 (Y)

см. прим. п. 2

±10,15 (Y) см. прим. п. 2

±10,2 (Y)

см. прим. п. 2

20 Объемная доля диоксида углерода

(СО2)

КГА-8ЕС

55953-13

от 0 до 5 %

±0,3 % об.д. (Д)

±0,5 % об.д. (Д)

±0,305 % об.д.

±0,505 % об.д. (Д)

±0,31 % об.д.

±0,51 % об.д. (Д)

±0,31 % об.д.

±0,51 % об.д. (Д)

св. 5 до 20 %

±10 (5)

±10,1 (Y)

см. прим. п. 2

±10,15 (Y) см. прим. п. 2

±10,2 (Y)

см. прим. п. 2

21 Объемная доля метана (CH4)

КГА-8ЕС

55953-13

от 1000 до 10000 млн-1

±25 (5)

(термокаталитический датчик)

±25,1 (Y)

см. примечание

п. 2

±25,15 (Y)

см. примечание

п. 2

±25,2 (y)

см. примечание

п. 2

от 1000 до 10000 млн-1

±1000 млн-1 (Д) (оптический датчик)

±1009 млн-1 (Д)

±1014 млн-1 (Д)

±1018 млн-1 (Д)

1

2

3

4

5

6

7

8

22 Массовая концентрация растворенного в воде кислорода (КРК)

МАРК-409

44752-15

от 0 до 10 мг/дм3 (при температуре анализируемой среды 20 оС)

±[(0,0027+0,005-

•Сдиап)+0,035<] мг/дм3 (Д) (при (20±0,2) оС)

±(0,0627+

+0,035-С) мг/дм3 (Д)

Сдиап - диапазон из концентрации, мг/

±(0,0677+

+0,035-С) мг/дм3 (Д) мерений, С - измер дм3

±(0,0727+

+0,035-С) мг/дм3 (Д)

енное значение

23 Массовая концентрация (активность) ионов натрия в растворе (Ска)

МАРК-1002

МАРК-1002Р

МАРК-

1002Р/1

МАРК-1002Т

МАРК-1002Т/1

35364-10

от 0,7 до 500 мкг/дм3

^диап

±[(0,5+0,002^ ) +0,12-Ска] мкг/дм (Д)

±(1,9979+

+0,12<ка) мкг/дм3 (Д)

±(2,2476+

+0,12^Ска) мкг/дм3 (Д)

±(2,4972+

+0,12^Ска) мкг/дм3 (Д)

от 500 до 2000 мкг/дм3

^днап

±(0,002-ска +0,3 • -Ска) мкг/дм3(Д)

±(4,5+0,3-Ска) мкг/дм3 (Д)

±(5,25+0,3-Ска) мкг/дм3 (Д)

±(6+0,3<ка) мкг/дм3 (Д)

от 0,01 до 500 мкг/дм3

±Г(0,03+0,002--диап

-CNa )+0,12^Ска] мкг/дм3 (Д)

± (1,53+0,12-Ска) мкг/дм3 (Д) рДнап

•где LNa - диа] значен

± (1,78+0,12-Ска) мкг/дм3 (Д)

азон измерений, Ск

ие концентрации, м

± (2,03+0,12-Ска) мкг/дм3 (Д)

а - измеренное [кг/дм3

24 ЭДС электродной системы

рН-метр рН-011

21799-09

от - 2000 до +2000 мВ

±2 мВ (Д)

±6 мВ (Д)

±8 мВ (Д)

±10 мВ (Д)

25 Удельная электрическая проводимость (УЭП)/ солесодержа-ние в пересчете на хлористый натрий (NaCl)

МАРК-602

с датчиком

ДП-025С

с датчиком

ДП-2С

с датчиком

ДП-003МП

25807-16

УЭП: от 0 до 2000 мкСм/см

солесодержание:

от 0 до 1000 мг/дм3

±(0,004+0,02-/) мкСм/см (Д)

гд

±(0,003+0^025^1) мг/дм3 (Д) где С1 - измеренн

±(2,004+0,02-/) мкСм/см (Д)

е /-измеренное зна

±(1,003+0 025-Сх) мг/дм3 (Д)

ое значение солесод

±(3,004+0,02-/) мкСм/см (Д) чение УЭП, мкСм/с ±(1,503+0 025-С1) мг/дм3 (Д) держания в пересчет

±(4,004+0,02-/) мкСм/см (Д)

:м

±(2,003+0_,025-С1) мг/дм3 (Д) ге на каС1, мг/дм3

УЭП: от 0 до 20000 мкСм/см Солесодержание: от 0 до 10000 мг/дм3

±(0,03+0,02-Х) мкСм/см (Д) ±(0,03+0,025-С1) мг/дм3 (Д)

±(20,03+0,02-Х) мкСм/см (Д) ±(10,03+0,,025^С1) мг/дм3 (Д)

±(30,03+0,02-Х) мкСм/см (Д) ±(15,03+0 025-С1) мг/дм3 (Д)

±(40,03+0,02-Х) мкСм/см (Д) ±(20,03+0,025-С1) мг/дм3 (Д)

УЭП: от 0 до 200 мкСм/см

солесодержание:

от 0 до 100 мг/дм3

±(0,001+0,02-Х) мкСм/см (Д)

±(0,001+0^025^1) мг/дм3 (Д)

±(0,201+0,02-Х) мкСм/см (Д)

±(0,101+0 025-С1) мг/дм3 (Д)

±(0,301+0,02-Х) мкСм/см

±(0,151+0 025-С1) мг/дм3 (Д)

± (0,401+0,02-Х) мкСм/см

±(0,201+0,025-С1) мг/дм3 (Д)

1

2

3

4

5

6

7

8

25 Удельная электрическая проводимость (УЭП)/солесо-держание в пересчете на хлористый натрий (NaCl)

Кондуктометры мод. 8850

44822-10

УЭП: от 0,01 до

400000 мкСм/см солесодержание: от 1 до 1000 мг/дм3

±3,0 (Y)

±3,1 (Y)

±3,15 (y)

±3,2 (Y)

КАЦ-037

20191-11

УЭП: от 0,06 до 20000 мкСм/см

Солесодержание: от 1 до 1000 мг/дм3

±1,5 (5)

±3,0 (5)

±1,6 (Y)

см. прим. п. 2

±3,1 (Y)

см. прим. п. 2

±1,65 (y)

см. прим. п. 2

±3,15 (Y)

см. прим. п. 2

±1,7 (Y)

см. прим. п. 2

±3,2 (Y)

см. прим. п. 2

26 Активность ионов водорода (рН)

sc60, sc100, sc200, sc1000

30084-10

от 1 до 14 рН

±0,05 рН (А)

±0,063 рН (А)

±0,07 рН (А)

±0,08 рН (А)

МАРК-902

МАРК-902А, -902МП

27453-16

от 1 до 12 рН

±0,05 рН (А)

±0,20 рН (А)

±0,12 рН (А)

±0,27 рН (А)

±0,12 рН (А)

±0,27 рН (А)

±0,13 рН (А)

±0,28 рН (А)

рН-011

21799-09

от 0 до 14 рН

±1,0 (y)

±1,1 (Y)

±1,15 (Y)

±1,2 (Y)

27 Удельное электрическое сопротивление (УЭС)

КАЦ-037Р-2

КАЦ-037Р-4

20191-11

от 50 до 20000 кОм^см

±1,5 (5) (при УЭС более 500 кОм^см)

±4,0 (5) (при УЭС менее 500 кОм^см)

±1,6 (Y)

см. прим. п. 2

±4,1(Y)

см. прим. п. 2

±1,7 (Y)

см. прим. п. 2

±4,2 (Y)

см. прим. п. 2

±1,7 (Y)

см. прим. п. 2

±4,2(y)

см. прим. п. 2

от 2 до 2000 кОм^см

28 Объемная доля водорода H2 в азоте N2

Диск-ТК

20849-16

от 90 до 100 % от 95 до 100 % от 80 до 100 %

±4,0 (Y)

±4,1 (Y)

±4,15 (y)

±4,2 (Y)

29 Относительная влажность

РОСА-10

27728-09

от 0 до 100 %

±2,0 (Y) (с индексом А)

±3,0 (Y) (с индексом В)

±2,1 (Y)

±3,1 (Y)

±2,15 (Y)

±3,15 (Y)

±2,2 (Y)

±3,2 (Y)

30 Абсолютная влажность (при t=20oC)

РОСА-10

27728-09

от 0 до 18 г/м3

1

2

3

4

5

6

7

8

31 Объемное влагосодержание

(при t=20 oC)

РОСА-10

27728-09

от 0 до 25000ЛОО/Р млн-1, где Р - абс. давление в кПа

±2,0 (у)/

±3,0 (у)

±2,1 (у)/

±3,1 (у)

±2,15 (у)/

±3,15 (у)

±2,2 (у)/

±3,2 (у)

32 Температура точки росы-инея Td

с индексом А/

с индексом В

±1 oC/±1,5 oC

(А)

для T-Td < 20

±1,1 oC/±1,6 oC

(А)

±1,2 oC/±1,7 oC

(А)

±1,3 oC/±1,8 oC

(А)

от - 40 до + 80 oC

±2 oC/ ±3 oC (А) для 20 <T-Td <50

±2,1 oC/±3,1 oC

(А)

±2,2 oC/±3,2 oC

(А)

±2,3 oC/±3,8 oC

(А)

±4 oC/ ±6 oC (А) для 50 <T-Td <60

±4,1 oC/±6,1 oC

(А)

±4,2 oC/±6,2 oC

(А)

±4,3 oC/±6,8 oC

(А)

33 Концентрация вредных веществ в воздухе рабочей зоны

ГАНК-4

24421-09

от О,5 ПДКр.з. до 20 ПДКр.з.

±20 (5)

±20,1 (Y)

см. прим. п. 2

±20,2 (Y)

см. прим. п. 2

±20,2 (Y)

см. прим. п. 2

34 Жесткость воды (массовая концентрация кальция и магния)

АКМС-1

49814-12

от 5 до 200

св. 200 до 1000 св. 1000 до 5000 св. 5000 до 25000 мкг-экв/дм3

±30 (5)

±20 (5)

±15 (5)

±10 (5)

±30,1 (y)

±20,1 (Y)

±15,1 (Y)

±10,1 (Y) см. прим. п. 2

±30,2 (y)

±20,2 (Y)

±15,2 (Y)

±10,2 (Y) см. прим. п. 2

±30,2 (y)

±20,2 (Y)

±15,2 (Y)

±10,2 (Y) см. прим. п. 2

35 Довзрыво-опасная концентрация горючих газов и паров горючих жидкостей в воздухе рабочей зоны (метан, пропан, пары мазута)

ОГС-ПГП

49128-12

от 0 до 50 % НКПР

св. 50 до 100 %

НКПР

±5 % НКПР (А)

±10 (5)

±5,1 % НКПР (А)

±10,1 (Y)

см. прим. п. 2

±5,2 % НКПР (А)

±10,15 (Y)

см. прим. п. 2

±5,2 % НКПР (А)

±10,2 (Y)

см. прим. п.2

1

2

3

4

5

6

7

8

36 Уровень (Н-измеренное значение уровня)

УЛМ-11А1,

УЛМ-31А1

16861-08

от 0,6 до 30 м

±3 мм (Д)

±3,03 мм (Д)

±3,05 мм (Д)

±3,1 мм (Д)

Rosemount 3100,

модель 3107

модель 3102

45406-11

от 0,3 до 12,0 м от 0,3 до 11,0 м

Н< 1,2 м: ±3 мм (Д);

Н> 1,2 м: ±0,25 (5)

±4,95 мм (Д)

±0,41 (Y)

см. прим. п. 2

±5,55 мм (Д)

±0,46 (Y)

см. прим. п. 2

±6,15 мм (Д)

±0,51 (Y)

см. прим. п. 2

модель 3101

от 0,3 до 8,0 м

Н< 1,2 м: ±5 мм (Д);

Н> 1,2 м: ±0,5 (5)

±6,95 мм (Д)

±0,66 (Y)

см. прим. п. 2

±7,55 мм (Д)

±0,71 (Y)

см. прим. п. 2

±8,15 мм (Д)

±0,76 (Y)

см. прим. п. 2

РИС-121У

38800-15

от 0,5 до 22,0 м

±1,5 (Y)

±1,6 (Y)

±1,65 (y)

±1,7 (Y)

37 Сила переменного тока

ЭНИП-2

56174-14

от 1 до 200 % от

1ном=1 А; 5А

±0,2 (Y)

±0,3 (Y)

±0,35 (y)

±0,4 (Y)

Е 854ЭС

24222-14

от 0 до 1,0 А от 0 до 2,5 А от 0 до 5,0 А

±0,5 (Y)

±0,6 (y)

±0,65 (y)

±0,7 (Y)

Е 854ЭС-Ц

31713-17

СС U/I

33212-06

от 0 до 1,0 А от 0 до 5,0 А

±0,5 (Y)

±0,6 (y)

±0,65 (y)

±0,7 (Y)

СС Е/I

от 0 до 1,0 А от 0 до 5,0 А от 0 до 20 А

±2(Y)

±2,1 (Y)

±2,15 (y)

±2,2 (Y)

38 Напряжение переменного тока

Е 855ЭС

24221-14

от 0 до 125 В от 0 до 250 В от 0 до 400 В

±0,5 (Y)

±0,6 (y)

±0,65 (y)

±0,7 (Y)

Е 855ЭС-Ц

31717-17

ЭНИП-2

56174-14

от 5 до 150 % от ином=57,7 (100) В;

220 (380) В

±0,2 (Y)

±0,3 (y)

±0,35 (y)

±0,4 (Y)

1

2

3

4

5

6

7

8

39 Сила постоянного тока

СС U/I

33212-06

от 0 до 1,0 А от 0 до 5,0 А

±0,5 (Y)

±0,6 (y)

±0,65 (y)

±0,7 (Y)

СС Е/I

от 0 до 5 А от 0 до 20 А

±0,5 (Y)

±2 (Y)

±0,6 (y)

±2,1 (Y)

±0,65 (y)

±2,15 (y)

±0,7 (Y)

±2,2 (y)

Е 856ЭС

24255-14

от 0 до 75 мВ; от - 75 до +75 мВ

±0,5 (Y)

±0,6 (y)

±0,65 (y)

±0,7 (Y)

40 Напряжение постоянного тока

Е 857ЭС

24220-14

от 0 до 250 В от 0 до 500 В от 0 до 1000 В

41 Мощность переменного тока

Е 849ЭС

24914-03

от 0 до 1 А от 0 до 5 А от 0 до 120 В

±1 (Y)

±1,1 (Y)

±1,15 (Y)

±1,2 (Y)

Е 859ЭС-Ц

31716-17

±0,5 (Y)

±0,6 (y)

±0,65 (y)

±0,7 (Y)

Е 860ЭС-Ц

31715-17

42 Температура

ТМТУ, ПСМ (50М, 100М)

37365-08

от 0 до +200 оС

н- £

Я оЯ

±0,35

±0,6

(Y)

±0,4 ±0,65

(Y)

±0,45

±0,7

(Y)

ТСМУ-055, -205

(100М)

15200-06

от -50 до +180 оС от 0 до +200 оС

ТПТУ, ПСП (50П, 100П, Pt100)

37365-08

от 0 до +100 оС от 0 до +150 оС от 0 до +200 оС от 0 до +300 оС от 0 до +400 оС от 0 до +500 оС от 0 до +600 оС

до +400 оС:

±0,1 (Y);

до +500 оС: ±0,25 (Y);

до +600 оС: ±0,5 (Y)

до +400 оС:

±0,2 (Y);

до +500 оС: ±0,35 (Y);

до +600 оС: ±0,6 (y)

до +400 оС:

±0,25 (Y);

до +500 оС: ±0,4 (Y);

до +600 оС:

±0,65 (y)

до +400 оС:

±0,3 (Y);

до +500 оС: ±0,45 (Y);

до +600 оС: ±0,7 (Y)

1

2

3

4

ТСПУ-205

ТСПУ -055 (100П, Pt100)

15200-06

от -50 до +200 оС от 0 до +50 оС от 0 до +100 оС от 0 до +150 оС от 0 до +200 оС от 0 до +300 оС от 0 до +400 оС от 0 до +500 оС

ТПУ 0304/М1-СВ

ТПУ 0304/М2-СВ

(Pt100)

57933-14

от 0 до +70 оС от 0 до +50 оС от 0 до +30 оС от -20 до +20 оС от -30 до +30 оС от -30 до +50 оС от -30 до +70 оС

ТХАУ, ПСХА

(ХА(К))

37365-08

от 0 до +400 оС от 0 до +600 оС от 0 до +800 оС от 0 до +1200 оС

ТХАУ-205

(ХА(К))

15200-06

от 0 до +400 оС от 0 до +500 оС от 0 до +600 оС от 0 до +800 оС от 0 до +900 оС от 0 до +1000 оС от 0 до +1200 оС от 0 до +1300 оС

5

6

7

8

±0,25

±0,35

±0,4

±0,45

±0,5

±0,6

±0,65

±0,7

(Y)

(Y)

(Y)

(y)

±0,37 ос

±0,41 ос

±0,44 ос

±0,35 ОС

±0,38 ос

±0,4 ос

±0,3 ОС

(А)

±0,33 ОС

±0,35 ос

±0,36 ос

±0,34 ОС

±0,36 ос

±0,38 ос

±0,36 ОС

±0,39 ос

±0,42 ос

±0,38 ОС

±0,42 ос

±0,46 ос

±0,4 ос

±0,45 ос

±0,5 ос

±1,5 (Y)

±1,6 (Y)

±1,65 (y)

±1,7 (y)

(до +800 оС)

(до +800 ос)

(до +800 ос):

(до +800 ос):

±2,5 (Y)

±2,6 (Y)

±2,65 (y)

±2,7 (г)

±0,5

±0,6

±0,65

±0,7

±1,0

±1,1

±1,15

±1,2

±1,5

±1,6

±1,65

±1,7

(Y)

(Y)

(y)

(y)

1

2

3

4

5

6

7

8

ТХКУ-205

(ХКО

от 0 до +400 оС от 0 до +500 оС от 0 до +600 оС

±1,0

±1,5

(Y)

и- н-

-<

о —

±1,15

±1,65

(Y)

±1,2

±1,7

(Y)

Примечания * для ПИП абсолютного, избыточного давления, давления-разрежения в таблице приведены верхние границы диапазонов измерений (кроме ДДМ-0,25ДИВ, ДДМ-0,3-ДИВ-МИ, для них указаны диапазоны преобразования), для остальных ПИП-диапазоны преобразования; для ИК возможны поддиапазоны измерений, соответствующие указанным в табл. границам.

  • 1) Для датчиков АИР -10, АИР-20- осн. погр., % диапазона, из ряда ±0,1; ±0,15; ±0,2; ±0,25; ±0,3; ±0,4; ±0,5; ±0,6; ±0,8; ±1,0; ±1,2; ±1,5; ±2,0

  • 2) Погрешность ИК 8-14, 16-22, 28-29, 35-38, в которых нормирована относительная погрешность датчика, значения погрешности ИК в таблице приведены для верхней точки диапазона измерений, приведенной к диапазону. Относительная погрешность ИК в каждой точке диапа

зона определяется по формуле:                       ^ик = ±                                       ,

где 5пип - пределы допускаемой основной относительной погрешности ПИП; Y------- - приведенная погрешность модуля; Xmax - максимальное значение диапазона измерений; X - измеренное значение параметра ИК.______________________________________________________________________________

  • 3) диапазоны рабочих частот измерения параметров вибрации и другие технические параметры датчиков - в соответствии с их описаниями типа.

  • 4) указаны пределы допускаемой погрешности, динамический диапазон измерений расхода составляет 1:3;

  • 5) указаны пределы допускаемой погрешности в диапазоне расхода пара (10-100)%;

  • 6) указаны пределы допускаемой погрешности измерения расхода жидкости;

  • 7) ИК расхода, массы и объема природного газа и газовых смесей, приведенных к стандартным условиям, осуществляют измерения в соответствии с ГОСТ 30319.1, ГОСТ 30319.2.

Таблица 3 - Метрологические характеристики ИК2 систем «ПТК ТЕКОН» (первичные измерители температуры - термопреобразователи сопротивления (ТС)

Измеряемый параметр

Характеристики первичного измерительного преобразователя (ПИП) систем «ПТК ТЕКОН»

Пределы допускаемой основной абсолютной погрешности ИК систем «ПТК ТЕКОН»1,2, °С, с модулями

Тип используемого первичного измерительного преобразователя

Регистрационный №

Диапазоны измерений, °С

НСХ, класс допуска по ГОСТ 66512009

Пределы допускаемой основной абсолютной погрешности, °С

LI16, LIG4, LIG8, LIG16

Т3205

1

2

3

4

5

6

7

8

Температура, оС

ТС-1088

ТС-1288

ТС-1388

ТС-0295

58808-14

от -100 до +450 (пров. ЧЭ) от -30 до +300 (плен. ЧЭ)

Pt50, Pt100, 46П, 50П, 100П(кл.

А)

±(0,15+0,002-|t|), t-измеренное значение температуры, °С

от ±0,9 до ±1,6

от ±0,55 до ±1,1

TC-1187Exd

от - 50 до +200

100М, 50М,

53М (кл. а)

от ±0,5 до ±0,8

ТСП Метран-206

50911-12

от -50 до +250 от -50 до +150 от -50 до +100 от -50 до +300

100П

(кл. А)

от ±0,55 до ±0,95

от ±0,45 до ±0,65

от ±0,4 до ±0,5

от ±0,6 до ±1,1

ТСПТ

57175-14

50П, 100П, Pt 100 (кл. А)

ТПТ

15420-06

от -50 до +250 от -50 до +150 от -50 до +100 от -50 до +300 от -200 до +300 от -200 до +500

50П, 100П, Pt100 (кл. А)

от ±0,55 до ±0,95 от ±0,45 до ±0,65

от ±0,4 до ±0,5

от ±0,6 до ±1,1 от ±1,05 до ±1,25 от ±1,25 до ±1,85

ТС-1088

ТС-1288

ТС-1388

ТС-0295

58808-14

от -196 до +600 (пров. ЧЭ) от -50 до +500 (плен. ЧЭ)

Pt50, Pt100, 46П, 50П, 100П (кл. В)

±(0,3+0,005-|t|)

от ±2,08 до ±4,01

от ±1,1 до ±3,6

TC-1187Exd

от -50 до +200

100М, 50М,

53М (кл. В)

от ±0,8 до ±1,85

1

2

3

4

5

6

7                    8

Температура,

оС

ТСП Метран-206

50911-12

от -50 до +150 от -50 до +100 от -196 до +500

100П

(кл. В)

±(0,3+0,005-|t|)

от ±0,75 до ±1,25 от ±0,7 до ±0,95 от ±2,0 до ±3,5

ТПТ

15420-06

от -50 до +250 от -50 до +150 от -50 до +100 от -50 до +300 от -200 до +300 от -200 до +500

50П, 100П,

Pt100 (кл. В)

от ±0,85 до ±1,85 от ±0,75 до ±1,25 от ±0,7 до ±0,95 от ±0,9 до ±2,15 от ±1,8 до ±2,3 от ±2,0 до ±3,5

ТСПТ

57175-14

те же, что для

ТПТ и

от -196 до +600

50П, 100П,

Pt100 (кл. В)

от ±2,08 до ±4,1

ТСМТ

57175-14

от -50 до +120

100М, 50М (кл. А)

±(0,15+0,002-|t|)

от ±0,42 до ±0,56

ТМТ

15422-06

от -50 до +100

от ±0,4 до ±0,5

ТСМТ

57175-14

от -50 до +200

100М, 50М

(кл. В)

± (0,3+0,005-|t|)

от ±0,8 до ±1,55

ТСМ Метран-203, -204

50911-12

от -50 до +150

от ±0,75 до ±1,25

ТМТ

15422-06

от -50 до +150 от -50 до +200

от ±0,75 до ±1,25

от ±0,8 до ±1,55

Примечания

  • 1) при трех- или четырехпроводной схеме подключения термопреобразователей сопротивления;

  • 2) в столбцах 7 - 8 указаны пределы допускаемой основной абсолютной погрешности ИК2 в начальной и конечной точках диапазона измерений.

Измеряемый параметр

Характеристики первичного измерительного преобразователя (ПИП) систем «ПТК ТЕКОН»

Пределы допускаемой основной абсолютной погрешности ИК систем «ПТК ТЕКОН» 1,2), °С, с модулями

Тип используемого первичного измерительного преобразователя

Регистрационный

№

Диапазоны измерений, °С

НСХ, кл. допуска по

ГОСТ Р

8.585-2001

Пределы допускаемой основной абсолютной погрешности, °С

LI16, LIG4, LIG8, LIG16

Т3204-02

1

2

3

4

5

6

7

8

Температура, оС

Преобразователь термоэлектрический

ТХА

15421-06

от 0 до +600 от 0 до +800 от 0 до +1000

К, кл.2

от ±2,5 до ±4,5 от ±2,5 до ±6,0 от ±2,5 до ±7,5

от ±3,1 до ±5,1 от ±3,3 до ±6,8 от ±3,5 до ±8,5

от ±4,9 до ±6,9 от ±4,9 до ±8,4 от ±5,8 до ±10,8

Преобразователь термоэлектрический ТХК

от -40 до +200 от -40 до +600 от 0 до +600

L, кл.2

±2,5 от ±2,5 до ±3,7 от ±2,5 до ±3,7

±2,8

от ±3,15 до ±4,35 от ±3,1 до ±4,3

±5,25

±5,8 до ±7,0

±5,3 до ±7,5

Преобразователь термоэлектрический ТП

61084-15

типа К: от 0 до +1300

типа Е: от 0 до +800

К, Е кл.1

±1,5

(в диап. 0...+375°С) ±0,004-1

(при t>±375 °С)

с ТП типа К от ±2,8 до ±6,5 с ТП типа Е от ±2,5 до ±4,2

с ТП типа К от ±4,8 до ±8,5 с ТП типа Е от ±3,9 до ±5,6

типа К: от 0 до +1300

типа Е: от 0 до +900

К, Е кл.2

±2,5

(в диап. 0.+333°С) ±0,00751

(при t>±333 °С)

с ТП типа К от ±3,8 до ±11,05 с ТП типа Е от ±3,5 до ±7,8

с ТП типа К от ±5,8 до ±13 с ТП типа Е от ±4,9 до ±9,2

от -40 до +600

L, кл.2

±2,5

(в диап.-40.+360°С) ±(0,7+0,0051)

(при t>+360 °С)

от ±3,2 до ±5,4

от ±5,4 до ±7,6

1

2

3

4

5

6

7

8

Температура,

оС

Датчики температуры

КТХА, КТХК

57177-14

от 0 до +1100

К, кл.0

±(0,5+0,002-|t|)

(в диап. 0...+250°С) ±0,004-|t|

(при t>+250 °С)

от ±1,8 до ±5,7

от ±3,75 до ±7,65

от 0 до +1100

К, кл.1

±1,1

(в диап. 0...+275°С) ±0,004-|t|

(при t>+275 °С)

от ±2,4 до ±5,7

от ±4,35 до ±7,65

от -40 до +600

L, кл.1

±1,5

(в диап. 0.+375°С) ±0,004-|t|

(при t> +375 °С)

от ±2,15 до ±3,05

от ±4,43 до ±5,33

Примечания

  • 1) Пределы основной допускаемой погрешности каналов ИК с модулями LI16, LIG4, LIG8, LIG16 указаны без учёта погрешности датчика компенсации температуры холодного спая термопар, но с учетом погрешности ИК модуля.

  • 2) Пределы основной допускаемой погрешности ИК с модулями Т3204-02 указаны с учетом погрешности канала компенсации температуры холодного спая.

  • 3) В таблице в столбцах 7-8 указаны пределы допускаемой основной абсолютной погрешности ИК2 в начальной и конечной точках диапазона измерений.

Измеряемый параметр

Характеристики первичных измерительных преобразователей (ПИП) систем «ПТК ТЕКОН»

Пределы допускаемой основной приведенной погрешности ИК систем «ПТК ТЕКОН», %, с модулями

Тип используемого первичного измерительного преобразователя

Реги-страци-онный №

Диапазоны измерений, °С

Пределы допуск. основной приведенной погрешности, %

AI4, AI8, AI16 (0-20 мА), AIX8,

AIX16, AI8H,

AI16H, T3102

AI4, AI8, AI16 (0-5мА), AIG8, AIG16, ADO24 (0-20 мА), T3101

AIG8, AIG16, ADO24 (0-5 мА)

Температура, оС

ТСПТ, ТСМТ исп. Н25, Т25

57175-14

от -50 до +250 от -50 до +150 * от -50 до +100 *

от -50 до +300 от - 196 до +600

* для ТСМТ

±0,25

±0,35

±0,40

±0,45

исп. Н70, Т70

±0,7

±0,8

±0,85

±0,9

исп. Н10

±0,1

±0,2

±0,25

±0,3

исп. Т40

±0,4

±0,5

±0,55

±0,6

КТХА, КТХК исп. Н50

Н40

Н25

Н80

Т50

Т40

Т70

Т100

57177-14

для КТХА от 0 до +1100 с поддиапазонами

для КТХК от 0 до +800 с поддиапазонами

±0,5 (D>350 oC)

±0,6

±0,65

±0,7

±0,4 (D>300 oC)

±0,5

±0,55

±0,6

±0,25 (D>350 oC)

±0,35

±0,40

±0,45

±0,8 (D>300 oC )

±0,9

±0,95

±1,0

±0,5 (D>400 oC)

±0,6

±0,65

±0,7

±0,4 (D>350 oC)

±0,5

±0,55

±0,6

±0,7 (D>350 oC)

±0,8

±0,85

±0,9

±1,0 (D>250 oC)

±1,1

±1,15

±1,2

Примечания

  • 1) Погрешности для ИК с датчиками КТХА, КТХК даны для максимальных диапазонов измерений, при использовании поддиапазонов основная погрешность уменьшается в зависимости от поддиапазона, но при значениях менее указанного как Д - нормируется абсолютная погрешность, указанная в ТД.

  • 2) В погрешности ИК не учтена дополнительная погрешность компенсации температуры холодного спая термопар нормирующим преобразователем: она составляет - для исп. H40, H25, T40 ± 0,5 °C , для исп. T50, T70, T80, T100, H50, H80 ± 0,75 °C.

  • 3) D -диапазон преобразования, oC.

Измеряемый параметр

Характеристики первичного и вторичного измерительного преобразователя (ПИП) систем «ПТК ТЕКОН»

Пределы допускаемой основной абсолютной погрешности ИК систем «ПТК ТЕКОН», °С с модулями

Тип используемого первичного измерительного преобразователя

Регистрационный №

Диапазоны измерений, °С

НСХ, кл. допуска по ГОСТ 66512009

Пределы допускаемой основной приведенной погрешности нормирующего ИП, %

AI4, AI8, AI16 (0-20 мА), AIX8, AIX16, AI8H, AI16H, T3102

AI4, AI8, AI16 (05 мА), AIG8, AIG16, ADO24 (0-20 мА), T3101

AIG8, AIG16, ADO24 (0-5 мА)

1

2

3

4

5

6

7

8

9

Температура, оС

ТСП Метран-206

50911-12

от -50 до +500

100П

(кл. А)

±(0,2/Гм/Тн+0,2)1) ±0,25 (у)2 3’ 4) ±0,08 (у)7)

±3,2/±4,1

±2,2/±3,1

±1,2/±2,1

±3,5/±4,4

±2,5/±3,4

±1,5/±2,4

±3,8/±4,7

±2,7/±3,6

±1,8/±2,7

от -50 до +200

100П

(кл. В)

±(0,2/Гм/Тн+0,2)12)

±0,25 (у)23,4 ±0,08 (у)7)

±1,8/±2,6

±1,4/±2,2

±1,0/±1,8

±1,9/±2,7

±1,6/±2,3

±1,1/±1,9

±2,1/±2,8

±1,7/±2,4

±1,3/±2,0

от - 196 до +500

±(0,45/Тм 100+0,15)* ±0,08 (у)7)

±3,4/±4,9

±2,5/±4,1

±3,8/±5,3

±2,9/±4,4

±4,1/±5,6

±3,3/±4,7

ТСП Метран-203, -204

от -50 до +150

50М, 100М (кл. В)

± (0,2Тм/Гн+0,2)1) ±0,25 (у)23,4) ±0,2 (у)7) ±0,1 (У)8)

±1,7/±2,2

±1,3/±1,8

±1,2/±1,7

±1,0/±1,5

±1,8/±2,3

±1,4/±1,9

±1,3/±1,8

±1,1/±1,6

±1,9/±2,4

±1,5/±2,0

±1,4/±1,8

±1,2/±1,7

ТХА(ТХК)-2088

КТХА (КТХК)-2088

КТХК-2488

ТХК-1087

26392-14

К:от -40 до +800;

К, кл.2

± (0ДТм/Тн+0,2) 1) ±0,14 (у)7) ±0,1 (у)8) и ±1 °С

±11,8/±15,3

±4,5/±8,0

±5,2/±8,7

±12,2/±15,7

±4,9/±8,5

±5,6/±9,1

±12,7/±16,1

±5,4/±8,9

±6,0/±9,5

L от -40 до +600;

L: от -40 до +180;

L:от -40 до +100

L, кл.2

L, кл.2

L, кл.2

± (0ДТм/Тн+0,2) 1)

±7,7/±8,9

±6,4

±6,2

±8,0/±9,2

±6,5

±6,2

±8,3/± 9,5

±6,6 ±6,3

К:от -40 до +800; L от -40 до +600;

L: от -40 до +180;

L:от -40 до +100

K, кл.2

  • L, кл.2

L, кл.2

L, кл.2

±0,5 (у)4,5)

±7.5/±11,0

±6.3/±7,5

±3.8

±3,3

±8,0 /±11,5

±6,7/±7,9

±3.9

±3,4

±8,,4/±11,9

±7,0/± 8,2

±4,0

±3,5

Продолжение таблицы 6

1

2

3

4

5

6

"

8

9

Температура, оС

ТС-1088,

ТС-1288,

ТС-1388,

ТС-0295,

TC-1187Exd

58808-14

от -100 до +450 (пров. ЧЭ)

Pt50, Pt100, 100П (кл. А)

±(0,45/Тм 100+0,15)* ±(0,2^Тм/Тн+0,2)1) ±0,1 (y)")

±2,2/±2,9

±3,4/±4,1

±1,5/±2,2

±2,5/ ±3,2

±3,7/±4,4 ±1,"/±2,4

±2,7/ ±3,4

±4,0/±4,7 ±2,0/±2,"

от -30 до +300 (плен. ЧЭ)

± (0,24'м/Тн-0,2) 1) ±0,2 (y)5) ±0,1 (y)",8)

±2,5/±3,0

±1,2/±1,7

±0,9/±1,4

±2,7/±3,2

±1,4/±1,9

±1,0/±1,6

±2,8/±3,4

±1,5/±2,1

±1,2/±1,"

от -50 до +200

50М, 53М,

100М (кл. А)

±(0,2^Тм/Тн+0,2) 1) ±0,25<y)2A4'5) ±0,2 (Y)7) ±0,1 (Y)8)

±1,5/±1,8

±1,1/±1,4

±1,0/±1,3

±0,8/±1,1

±1,6/±1,9

±1,3/±1,6

±1,1/±1,4

±0,9/±1,2

±1,8/±2,1

±1,4/±1,7

±1,3/±1,6

±1,0/±1,3

от -196 до +600 (пров. ЧЭ);

Pt50, Pt100,

100П (кл. В)

±(0,45/Тм 400+0,15)* ±0,1 (Y)7)

±3,7 /± 5,"

±2,9/±4,9

±4,1 /± 6,1 ±3,3/±5,3

±4,5 /± 6,5 ±3,"/±5,"

от -50 до +500 (плен. ЧЭ)

±(0,2Тм/Тн+0,2)1) ±0,25<y)Z) ±0,1 (Y)7)

±3,5 /±5,8

±2,5/±4,7

±1,"/±3,9

± 3,8 /±6,0

±2,8/±5,0

±1,9/±4,2

±4,1 /± 6,3 ±3,0/±5,3 ±2,2/±4,5

от -50 до +200

50М, 53М,

100М (кл. В)

±(0,2^Тм/Тн+0,2) 1) ±0,25    '

±0,2 (Y)7) ±0,1 (Y)8)

±1,8 /±2,6

±1,4/±2,2 ±1,3/±2,1 ±1,1/±1,8

±1,9 /±2,"

±1,6/±2,3 ±1,4/±2,2 ±1,2/±1,9

±2,1 /±2,8

±1,7/±2,4 ±1,6/±2,3 ±1,3/±2,1

ТП

61084-15

от -40 до +1300

К, кл.1

±(0,5^Тм/Тн+0,2)1) ±0,14 m" ±0,1 (y)8) и ±1 °С

±(12,3 /±16,0)

±4,"/±8,4

±5,2/±8,9

±12,9 /±16,6

±5,4/±9,1 ±5,9/±9,6

±13,6 /±1",3

±6,1/±9,8 ±6,5/±10,2

от -40 до +800

Е, кл.1

±(0ДТм/Тн+0,2)1) ±0,17 (у)"* ±0,1 (y)8) и ±1 °С

±9,3 /± 11,0 ±3,8/±5,5 ±4,2/±5,9

±9,7 /±11,4

±4,2/±5,9 ±4,6/±6,3

±10,1 /±11,8

±4,6/±6,3 ±5,0/±6,"

от -40 до +1300

К, кл.2

±(0,5-Тм/Тн+0,2)1) ±0,14 (у)"* ±0,1 (y)8) и ±1 °С

±13,3 /±20,5

±5,"/±13,0

±6,2/±13,4

±13,9 /±21,2

±6,4/±13,6

±6,9/±14,1

±14,6 /± 21,9 ±",1/±14,3 ±",5/±14,8

от -40 до +600

L, кл.2

±(0,5^Тм/Тн+0,2)1)

±7,7 /±8,9

±8,0 /±9,2

±8,3 /±9,5

Продолжение таблицы 6

1

2

3

4

5

6

7

8

9

Температура, оС

ТХК

15421-06

от -40 до +200

L, кл.2

±(0,5/Гм/Тн-0,2)1'

±3,5

±3,6

±3,7

от -40 до +600

±7,7 /±8,9

±8,0 /±9,2

±8,3 /±9,5

ТХА

от 0 до +800

К, кл.2

±(0,5/Гм/Тн-0,2)1' ±0,14 (у)7) ±0,1 (у) 8) и ±1 °С

±11,7/±15,1

±4,4/± 7,9 ±5,1± 8,6

±12,1 /±15,6

±4,8/± 8,3

±5,5/± 9,0

±12,5 /±16,0

±5,2/± 8,7

±5,9/± 9,4

от 0 до +1000

±12,3 /±17,3 ±4,9/± 9,9 ±5,5/± 10,5

±12,8 /±17,8

±5,4/± 10,4

±6,0/± 11,0

±13,3 /±18,3

±5,9/±10,9

±6,5/±11,5

ТПТ

15420-06

от -50 до +250

50П, 100П, Pt 100 (кл. А)

±(0,2Тм/Тн+0,2)1’6) ±0,1 (У)7, 8)

±2,5 /±2,9

±0,8 /±1,3

±2,6 /± 3,0

±1,0 /±1,4

±2,8 /±3,2

±1,2 /±1,6

от -50 до +150

±1,4 /±1,6

±0,7 /±0,9

±1,5 /±1,7

±0,8 /±1,0

±1,6 /±1,8 ±0,85 /±1,1

от -50 до +100

±1,5 /±1,6

±0,6 /±0,7

±1,5 /±1,6

±0,6 /±0,7

±1,6 /±1,7

±0,7 /±0,8

от -50 до +300

±2,6 /±3,1

±1,0 /±1,5

±2,8 /± 3,3

±1,1/±1,6

±3,0 /±3,5

±1,3/±1,8

от -200 до +300

±(0,45/Тм 100+0,15) * ±0,1 (У) 8)

±2,3 /±2,5

±1,6 /±1,8

±2,5 /±2,7

±1,8 /±2,0

±2,8 /±3,0

±2,1 /±2,3

от -200 до +500

±(0,45/Тм 100+0,15)*

±2,8 /± 3,4

±2,0 /±2,6

±3,1 /±3,7

±2,3 /±2,9

±3,4 /±4,0

2,7 /±3,3

ТПТ

15420-06

от -50 до +250

50П, 100П, Pt100 (кл. В)

±(0,2Тм/Тн+0,2)1’6

±0,1 (У)7,8)

±2,8 /±3,8

±1,2 /±2.2

±2,9 /±3,9

±1,3 /±2.3

±3,1 /±4,1

±1,5 /±2.5

от -50 до +150

±1,7/±2,2

±1,0 /±1,4

±1,8 /±2,3

±1,1 /±1,6

±1,9 /± 2,4

±1,2 /±1,7

от -50 до +100

±1,8 /±2,0

±0,9 /±1,1

±1,8 /± 2,1

±0,9 /±1,1

±(1,9 - 2,2)

±1,0 /±1,3

от -50 до +300

±2,9 /±4,2

±1,3 /±2,5

±3,1 /±4,3

±1,4 /±2,7

±3,3 /±4,5

±1,6 /±2,9

от -200 до +300

±(0,45/Тм 100+0,15)* ±0,1 (У)7,8)

±3,0 /±3,5

±2,3 /±2,8

н- н-JO\ V) О

QO

±3,5 /±4,0

±2,8 /±3,3

от -200 до +500

±3,5 /±5,0

±2,7 /±4,2

±3,9 /±5,4

±3,1 /±4,6

±4,2 /±5,7

±3,4 /±4,9

Продолжение таблицы 6

1

2

3

4

5

6

7

8

9

Температура, оС

ТМТ

15422-06

от -50 до +200

50М,

100М (кл. А)

±(0,2Тм/Тн+0,2) 16 ±0,2 (уР ±0,1 (У)8)

±1,5 /±1,8

±1,0 /±1,3

±0,8 /±1,1

±1,6 /±1,9 ±1,1 /±1,4 ±0,9 /±1,2

±1,8 /±2,1

±1,3 /±1,6

±1,0 /±1,3

от -50 до +150

±1,4 /±1,6

±0,9 /±1,1

±0,7 /±0,9

±1,5 /±1,7

±1,0 /±1,2

±0,8 /±1,0

±1,6 /±1,8 ±1,1 /±1,3 ±0,9 /±1,1

от -50 до +100

±1,2 /±1,3

±0,7 /±0,8

±0,6 /±0,7

±1,3 /±1,4

±0,8 /±0,9

±0,6 /±0,7

±1,4 /±1,5

±0,9 /±1,0

±0,7 /±0,8

от -50 до +200

50М,

100М (кл. В)

±1,8 /±2,6

±1,3 /±2,1

±1,1 /±1,8

±1,9/±2,7

±1,4 /±2,2

±1,2 /±1,9

±2,1 /±2,8 ±1,6 /±2,3 ±1,3 /±2,1

от -50 до +150

±1,7 /±2,2

±1,2 /±1,7

±1,0 /±1,5

±1,8 /±2,3

±1,3 /±1,8

±1,1 /±1,6

±1,9 /±2,4

±1,4 /±1,9

±1,2 /±1,7

от -50 до +100

±1,5 /±1,8

±1,0 /±1,3

±0,9 /±1,1

±1,6 /±1,8 ±1,1 /±1,3 ±0,9 /±1,2

±1,7 /±1,9

±1,2 /±1,4

±1,0 /±1,3

Примечания

Тм - разность верхнего и нижнего пределов диапазона измерений; Тн - нормирующие значения, равные разности верхнего и нижнего пределов поддиапазонов преобразования, установленных потребителем;

  • 1)                           с преобразователями ИПМ-0399/М2;

  • 2)                             с преобразователями ИРТ1730;

  • 3)                             преобразователями ИРТ5300;

  • 4)                             с преобразователями ИРТ5900;

  • 5)                           с преобразователями ИПМ-0399/М3;

  • 6)                           для преобразователей ИРТ1730, ИРТ5300, ИРТ5900 имеются модификации с основной погрешностью ±0,25 % (у);

  • 7)                           с преобразователями измерительными моделей D5072D, D5072S, D5273S;

  • 8)                             с барьерами искробезопасности ЛПА-151;

* с преобразователем ИПМ 0399/МО-Н по отдельному заказу.

  • 9) В таблице в столбцах 7-9 указаны пределы допускаемой основной абсолютной погрешности ИК3 в начальной и конечной точках диапазона измерений.

Таблица 7 - Метрологические характеристики ИК4 систем «ПТК ТЕКОН» - каналов цифроаналогового преобразования

ИК

систем «ПТК ТЕКОН»

Диапазоны изменений выходного сигнала, мА

Пределы допускаемой основной приведенной погрешности ИК систем «ПТК ТЕКОН», %, с модулем

AOC8, AOC2, AOC4, AOC4H

T3501

ИК4.1

от 0 до 5

±0,1

±0,2

ИК4.2

от 0 до 20

±0,05

±0,15

ИК4.3

от 4 до 20

±0,05

±0,15

Таблица 8 - Метрологические характеристики ИК5 систем «ПТК ТЕКОН» - каналов измерения частоты

Диапазоны измерений,

Гц

Пределы допускаемой основной относительной погрешности ИК систем «ПТК ТЕКОН», %, с модулем FP6, FP8, FP1

от 250 до 100000

±0,01

от 0,5 до 100000

±0,005

Примечание - амплитуда сигналов - 30 В (максимальное входное напряжение)

Таблица 9 - Метрологические характеристики ИК6 систем «ПТК ТЕКОН» - каналов измерения количества импульсов

Диапазон измерений, импульс

Пределы допускаемой основной абсолютной погрешности ИК систем «ПТК ТЕКОН» с модулем FP6/FP8/DI48-24M (первые 16 каналов) /Ы32(первые 16 каналов)/Ы16ЮЮ3 2

от 1 до 4294967295

±1 импульс

Примечание - параметры импульсов: максимальное входное напряжение 30 В; напряжение лог. «0» - от 0 до 5 В; напряжение лог. «1» - от 15 до 30 В; Минимальная длительность импульса 5 мкс.

Таблица 10 - Метрологические характеристики ИК7 систем «ПТК ТЕКОН» - каналов измерения частоты

Диапазон измерений,

Гц

Пределы допускаемой основной приведенной погрешности ИК систем «ПТК ТЕКОН», %, с модулем DI48-24M (первые 16 1<аналов)/1)132 (первые 16 каналов)Ю116ЮЮ32

от 1 до 1000

±0,2

от 0,1 до 1000

±0,05

Примечание - параметры сигналов: напряжение лог. «0» - от 0 до 5 В; напряжение лог. «1» - от 15 до 30 В.

Минимальная длительность сигнала 5 мкс.

Примечания к таблицам 2-10

  • 1 Для всех типов каналов пределы основной погрешности указаны при использовании клеммных соединений производства ЗАО «ТеконГруп».

  • 2 Номинальные статические характеристики термопар - по ГОСТ Р 8.585-2001, термопреобразователей сопротивления - по ГОСТ 6651-2009, для термопреобразователей сопротивления ТСП 46П W100=1,3910 и ТСМ 53М W100=1,4260 (по отдельному заказу) - по ГОСТ 6651-78.

  • 3 При использовании в составе ИК1 и ИК4 барьеров искробезопасности, перечисленных на листе 4, пределы допускаемой приведенной погрешности каналов, указанные в таблицах 2 и 7, увеличиваются на значение приведенной погрешности используемого в составе ИК барьера.

Таблица 11 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

Напряжение постоянного тока, В

+22

220 -33

50-3

от 20 до 29 (номинальное 24)

Габаритные размеры монтажных шкафов системы в конструктиве «ЕВРОМЕХАНИКА 19''», мм, не более

  • - высота

  • - ширина

-глубина

2000 800 600

800 1200 600

800  300  250

Условия эксплуатации компонентов систем «ПТК ТЕКОН»:

  • - для ПИП

  • - для компонентов ПТК «ТЕКОН»: температура окружающего воздуха:

для контроллеров МФК3000, °С

для контроллеров МФК1500!), °С для модулей ТЕКОНИК2), °С температура нормальных условий, °С

для АРМ оператора , °С относительная влажность, %, без конденсации влаги при температуре +25 °С, не более:

для контроллеров МФК3000, МФК1500, модулей ТЕКОНИК для АРМ атмосферное давление, кПа

В соответствии с ТД на ПИП

от +1 до +55 от +1 до +60 от +5 до +55 от +20 до +30 от +10 до +35

95

80

от 84,0 до 106,7

Примечания

  • 1) Для исполнений модулей, имеющих в наименовании (шифре) знак «*», рабочий температурный диапазон эксплуатации от минус 40 до плюс 60 °C.

  • 2) Для исполнений модулей, имеющих в наименовании (шифре) знак «*», рабочий температурный диапазон применения от минус 40 до плюс 55 °C.

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 12 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Система информационно-измерительная и управляющая «ПТК ТЕКОН»

БНРД.421457.100

1

SCADA-система «ТЕКОН»

АВШД.50010-01

1

Система информационно-измерительная и управляющая «ПТК ТЕКОН». Руководство по эксплуатации

БНРД.421457.100РЭ

1

Система информационно-измерительная и управляющая «ПТК ТЕКОН». Формуляр

БНРД.421457.100ФО

1

«Системы информационно-измерительные и управляющие «ПТК ТЕКОН». Методика поверки

БНРД.421457.100МП

1

комплект эксплуатационной документации на первичные измерительные преобразователи

Согласно ТЗ

1

Примечание — В комплект поставки системы «ПТК ТЕКОН» дополнительно могут входить дополнительные устройства верхнего уровня и документация, комплектность и количество которых определяется в соответствии с договором на поставку системы «ПТК ТЕКОН».

Поверка

осуществляется по документу БНРД.421457.100МП «Системы информационно-измерительные и управляющие «ПТК ТЕКОН». Методика поверки», утвержденному ФГУП «ВНИИМС» 10.04.2017 г.

Поверка первичных преобразователей - по нормативно-технической документации на них. Основные средства поверки:

  • - магазин сопротивлений кл.0,02;

  • - калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, регистрационный номер в Федеральном информационном фонде 35062-07;

  • - генератор сигналов произвольной формы 33511В, регистрационный номер в Федеральном информационном фонде №53565-13.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к системам информационно-измерительным и управляющим «ПТК ТЕКОН»

ГОСТ Р 8.596-2002 Системы информационно-измерительные. Метрологическое обеспечение. Общие положения

ТУ 4252-030-54897848-2015  (БНРД.421457.100ТУ) Системы информационно

измерительные и управляющие «ПТК ТЕКОН». Технические условия

Изготовитель

Закрытое акционерное общество «ТеконГруп» (ЗАО «ТеконГруп») ИНН 7726302653

Адрес: 123298, г. Москва, 3-я Хорошевская ул., д.20

Юридический адрес: 107023, г. Москва, ул. Б. Семеновская, д.40, стр.18 Телефон: +7 (495) 730-41-12

Факс: +7 (495) 730-41-13

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, +7 (495) 430-57-25

Факс: +7 (495) 437-56-66, +7 (495) 430-57-25

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.



Ссылки на другие приказы Росстандарта

  • №276 от 04.02.2022
  • №2778 от 21.11.2019
  • №1085 от 29.05.2023
  • №2738 от 09.06.2011
  • №1516 от 17.10.2016
  • №3355 от 30.12.2022
  • №293 от 02.05.2012
  • №748 от 02.07.2013
  • №2716 от 03.12.2021
  • №1772 от 13.12.2005
  • №1402 от 04.12.2013
  • №180 от 27.02.2013
  • №338 от 01.04.2013
  • №1707 от 18.08.2023
  • №1425 от 25.09.2014
  • №1014 от 01.06.2020
  • №1237 от 15.09.2005
  • №988 от 15.05.2017
  • №2120 от 15.12.2020
  • №1520 от 29.07.2021
  • №12 от 14.01.2013
  • №2287 от 27.09.2019
  • №1699 от 12.10.2020
  • №2694 от 26.10.2022
  • №675 от 03.03.2009
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
