УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2021 г. № 3072

Лист № 1

Регистрационный № 65028-16 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды «Протей»

Счетчики воды «Протей» (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09 в различных отраслях народного хозяйства, а так же в составе систем автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).

Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием потока воды крыльчатки, расположенной внутри датчика расхода.

Подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части крыльчатки. На основании измеренного количества оборотов производится расчет прошедшего через счетчик объема воды и индикация его на жидкокристаллическом индикаторе в м³.

Рабочий датчик магнитного поля позволяет также отслеживать воздействие на счетчик внешних магнитных полей. При этом измерение прошедшего через счетчик объема воды не прекращается, а факт воздействия внешнего магнитного поля фиксируется в журнале нештатных ситуаций.

В зависимости от исполнения счетчики могут осуществлять передачу результатов измерений во внешние информационные системы по проводному (RS-485, M-Bus) и беспроводному (wM-Bus, LoRaWAN) интерфейсу.

Счетчики защищены от воздействия внешнего магнитного поля.

Счетчики выпускаются в трех модификациях: «Протей 15», «Протей 15С», «Протей 20», которые отличаются метрологическим классом и диаметром условного прохода. Каждая модификация имеет ряд исполнений, которые отличаются типом интерфейса связи, степенью защиты оболочки счетного механизма и наличием монтажного комплекта. Структура условного обозначения счетчиков представлена в таблице 1.

Счетчики имеют импульсный выход, выполненный на основе оптопары в виде инфракрасного светодиода. Передаточный коэффициент К:

• - для счетчиков с диаметром условного прохода 15 мм - 1,784-10’⁵ м3/имп.;

• - для счетчиков с диаметром условного прохода 20 мм - 2,23240"⁵ м3/имп.

Счетчики, предназначенные для измерений объема воды с температурой в диапазоне от 5 до 90 °С и могут устанавливаться на горизонтальных (Н), вертикальных (V) или наклонных трубопроводах, при этом метрологические характеристики счетчиков зависят от способа установки и соответствуют приведенным в таблице 3. При монтаже счетчиков необходимо обеспечить прямолинейный участок трубопровода длиной не менее двух диаметров условного прохода перед счетчиком и после него.

Общий вид счетчиков представлен на рисунках 1-4.

Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

Счетчик «Протей | X | . | X | . | X | . | X | »

12  3  4

Таблица 1 - Структура условного обозначения индикаторов

Примеры условного обозначения счетчиков:

• - счетчик «Протей 15С.485.8.М» - счетчик воды с диаметром условного прохода 15 мм, метрологического класса С, с проводным интерфейсом RS-485 (протокол обмена ModBus), с герметичным счетным механизмом, с монтажным комплектом;

• - счетчик «Протей 20.0» - счетчик воды с диаметром условного прохода 20 мм, метрологического класса В, с беспроводным интерфейсом 433 МГц (протокол обмена wM-Bus), с негерметичным счетным механизмом, без монтажного комплекта.

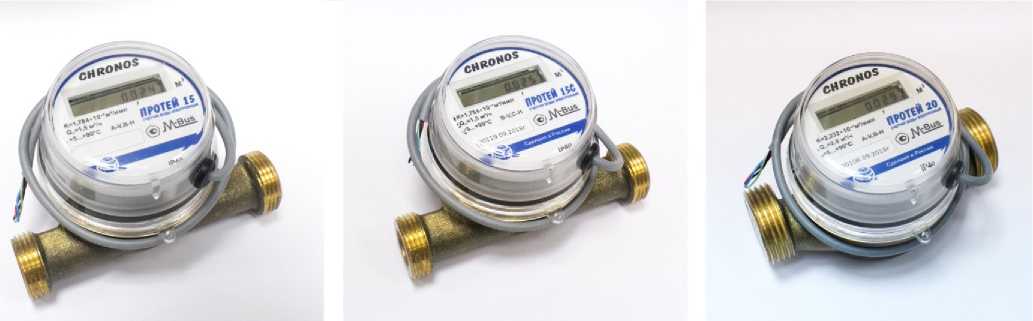

Рисунок 1 - Общий вид счетчиков с беспроводным интерфейсом 433 МГц (протокол обмена wM-Bus)

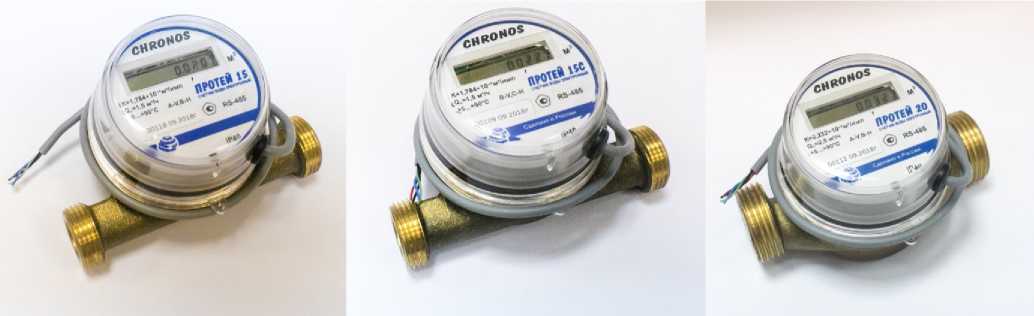

Рисунок 2 - Общий вид счетчиков с беспроводным интерфейсом RS-485 (протокол обмена ModBus)

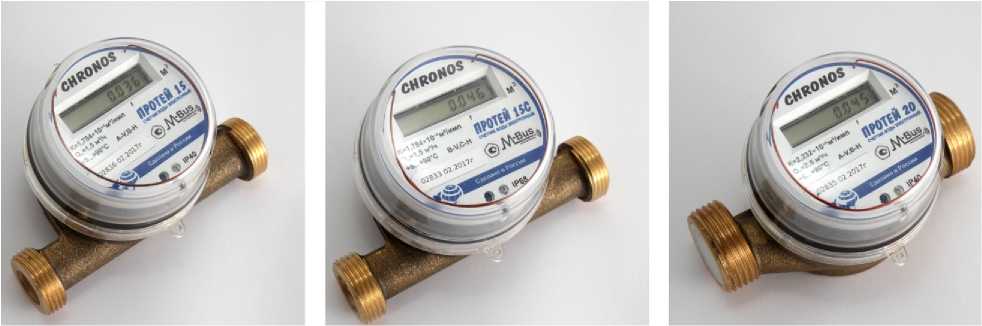

Рисунок 3 - Общий вид счетчиков с беспроводным интерфейсом M-Bus (протокол обмена M-Bus)

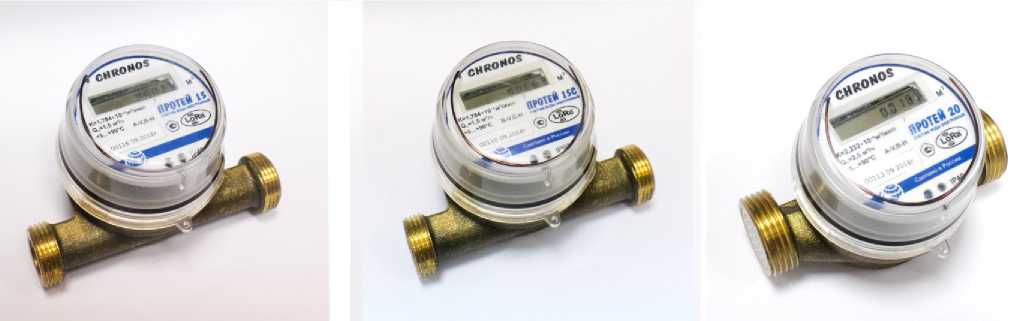

Рисунок 4 - Общий вид счетчиков с беспроводным интерфейсом 868 МГц (протокол обмена LoRaWAN)

а) б)

а) - Счетчики «Протей 15.», «Протей 15С...»;

б) - Счетчик «Протей 20. ».

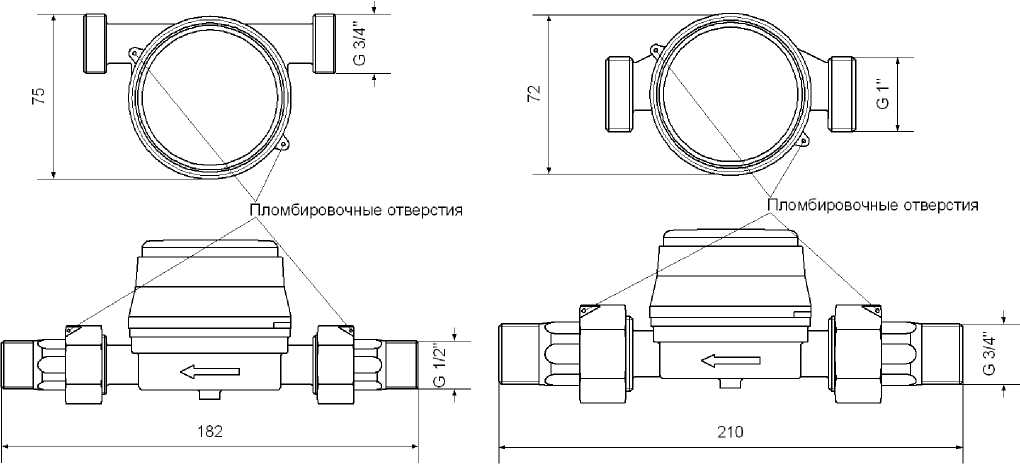

Рисунок 5 - Схема пломбировки счетчиков от несанкционированного доступа

Программное обеспечение (далее - ПО) счетчиков по аппаратному обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

• - программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.

Идентификационные данные ПО приведены в таблице 2.

Уровень защиты ПО и измерительной информации «высокий» в соответствии с Р 50.2.077-2014. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Таблица 2 - Идентификационные данные программного обеспечения

Лист № 5

Всего листов 7 Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на этикетку счетчиков, расположенную под крышкой, методом шелкографии или типографским способом и на титульном листе паспорта типографским способом.

Лист № 6 Всего листов 7 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия

Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

СЭТ.469333.046 ТУ Счетчики воды «Протей». Технические условия

Общество с ограниченной ответственностью «Сфера экономных технологий»

(ООО «СЭТ»)

ИНН 5506227284

Адрес: 644021, г. Омск, ул. 7 Линия д. 132

Телефон: +7 (3812) 43-36-35

Web-сайт: http://set-omsk.ru

E-mail: mail@set-omsk.ru

Лист № 7 Всего листов 7

Испытательный центр Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа рег. № RA.RU.311670 от 01.07.2016 г.
