Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «02» декабря 2020 г. № 1959

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры AKS 4100

Уровнемеры AKS 4100 предназначены для измерений уровня различных жидких хладагентов в разнообразных холодильных системах.

Принцип действия уровнемеров AKS 4100 основан на методе импульсной рефлектометрии с временным разрешением. Передатчик уровнемера излучает импульсы по частично погруженному в измеряемую среду волноводу, часть энергии излученных импульсов отражается от поверхности среды и от поверхности раздела жидкостей с различной диэлектрической проницаемостью и возвращается по волноводу в приемник уровнемера. Уровнемер по времени задержки отраженных импульсов относительно излученных измеряет расстояние до поверхности среды, а также до поверхности раздела жидкостей. Уровень среды, уровень поверхности раздела жидкостей вычисляются как разность базовой высоты резервуара и измеренных расстояний. Уровнемер AKS 4100 обеспечивает отображение информации о текущих значениях уровня и выдачу измеренных значений уровня в аналоговом виде (от 4 до 20 мА) или визуально с использованием интерфейса «человек-машина».

Уровнемеры состоят из электронного блока и волновода, которые соединены между собой.

Электронный блок включает в себя:

• - показывающее устройство (при наличии) в виде жидкокристаллического (ЖК) дисплея, отображающего измеренные величины. ЖК-дисплей объединён с клавиатурой, позволяющей проводить настройку и диагностику уровнемера реализуя, таким образом, интерфейс «человек-машина»;

• - разъемы для подсоединения проводных интерфейсов передачи данных в аналоговом виде (от 4 до 20 мА);

• - микроконтроллер с электронным передатчиком и приемником, которые выполняют прием-передачу импульсов и измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды.

Волноводы конструктивно подразделяются на два вида: коаксиальные и тросовые.

Уровнемеры AKS 4100 имеют два исполнения в зависимости от вида волновода: коаксиальный или тросовый.

Исполнение с тросовым волноводом требует меньше свободного пространства для монтажа и обслуживания уровнемера над местом его установки. По индивидуальному заказу уровнемер может быть оснащен интерфейсом «человек-машина».

Общий вид уровнемеров представлен на рисунке 1.

Пломбирование уровнемеров не предусмотрено.

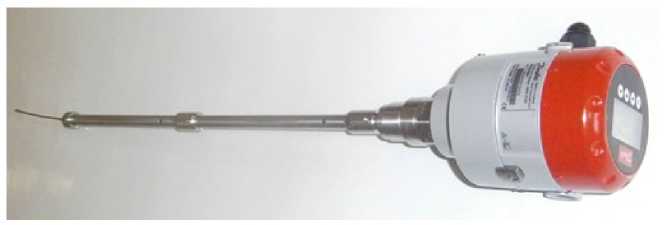

Рисунок 1 - Общий вид уровнемеров AKS 4100

Программное обеспечение

Программное обеспечение уровнемера AKS 4100 выполняет функции вычисления уровня жидкости, передачи измеренных и вычисленных значений. Программное обеспечение состоит из двух частей - базовое программное обеспечение и настраиваемое программное обеспечение. К базовому программному обеспечению относятся функции вычисления и измерения уровня жидкости, вывод информации на интерфейс «человек-машина». К настраиваемому программному обеспечению относятся ввод свойств среды, измеряемые величины (длина волновода, вид волновода), тип измерения (расстояние/уровень) и проверка исходящего сигнала.

Таблица 1 - Идентификационные данные программного обеспечения

*V1.XX.XX HMI ERCJ - для русифицированной версии;

V1.XX.XX HMI EFSP - для нерусифицированной версии.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

*- для уровнемера с интерфейсом «человек-машина»

наносится на лицевую панель прибора и на титульный лист паспорта.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 54547-13 «ГСИ.Уровнемеры AKS 4100. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 10.07.2020 г.

Основные средства поверки:

• - рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 30 декабря 2019 г. № 3459 с диапазоном измерений равным диапазону поверяемого уровнемера и пределами абсолютной погрешности не превышающим 1/3 от основной погрешности поверяемого уровнемера;

• - мультиметр с диапазоном измерения напряжения (пост.ток):от 100 мВ до 100 В, погрешность измерения напряжения (пост. ток) ±0,69 мкВ; диапазон измерений переменного тока: от 100 мкА до 100 мА, погрешность измерения тока ±0,4мкА;

• - рулетка измерительная с ценой деления 1 мм по ГОСТ 7502-98, диапазон измерения от 0,01 до 10 м;

• - термометр с ценой деления 0,1°С по ГОСТ 13646-68;

• - измеритель влажности и температуры с диапазоном измерения влажности от 0 до 98%, предел абсолютной погрешности ± 2,0% и с диапазоном измерения температуры от 0 до 100 °С, предел абсолютной погрешности ± 0,2 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик аппаратуры с требуемой точностью.

Знак поверки наносится в паспорт на уровнемер или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»

Техническая документация фирмы-изготовителя

Фирма «KROHNE S.A.S.» (товарный знак «Danfoss»), Франция

2 А11ёе des Ors, BP 98 F - 26103 ROMANS SUR ISERE Cedex

Телефон: +33 4 75 05 44 00

Факс: +33 4 75 05 00 48

ООО «Данфосс», 143581, Российская Федерация, Московская область, город Истра, деревня Лешково, д. 217

Тел.: +7 (495) 792-57-57

Факс: +7 (495) 792-57-58

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018.
