№1995 от 19.09.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 47740
О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 52705 "Приборы для измерения твердости резины по Шору А моделей 2033 ТИР-Р, 2033 ТИР-РА"
Приказы по основной деятельности по агентству Вн. Приказ № 1995 от 19.09.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «19» сентября 2018 г. №1995
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения твердости резины по Шору А моделей 2033 ТИР-Р, 2033 ТИР-РА
Назначение средства измеренийПриборы для измерения твердости резины по Шору А моделей 2033 ТИР-Р, 2033 ТИР-РА (далее - приборы) предназначены для определения твердости резины и резиновых изделий по методу Шора А в соответствии с ГОСТ 263-75. Применяются в производственных и лабораторных условиях на предприятиях резинотехнической промышленности, в научноисследовательских организациях и других отраслях народного хозяйства.
Описание средства измеренийПринцип действия приборов основан на внедрении стального индентора в образец из резины при полном контакте измерительной площадки с образцом. Перемещение индентора отсчитывается по шкале прибора. Чем выше твердость исследуемого образца, тем выше сопротивление резины погружению в неё индентора.
Прибор 2033 ТИР-Р состоит из корпуса, в котором монтируется механизм измерения силы и деформации. Через нижнее отверстие в корпусе проходит индентор, который вворачивается в резьбовое отверстие рейки. В корпусе имеется головка, служащая для нажатия на прибор при измерении твердости.
При нажатии на испытуемую поверхность индентор через рейку передает усилие сопротивления материала на пружину, деформируя её. Перемещение индентора через рейку и зубчатую передачу передается на стрелку прибора, которая поворачивается на определенный угол, выраженный на шкале в единицах твердости. В комплектации к прибору 2033 ТИР-Р прилагается специальная насадка для измерения твердости образцов из резины, имеющих большую площадь.

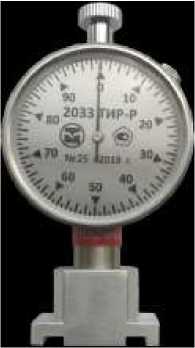

Фотография общего вида прибора 2033 ТИР-Р представлена на рисунке 1.
Рисунок 1
Прибор модели 2033 ТИР-РА состоит непосредственно из прибора 2033 ТИР-Р и приспособления для работы с приложением постоянной нагрузки и выдержкой времени.
Приспособление состоит из основания, смонтированного на нем стола для установки образцов, колонки, несущей на себе кронштейн с грузом для прижима образца и панели управления. В панели управления находится реле времени, позволяющее устанавливать время выдержки образца под нагрузкой.

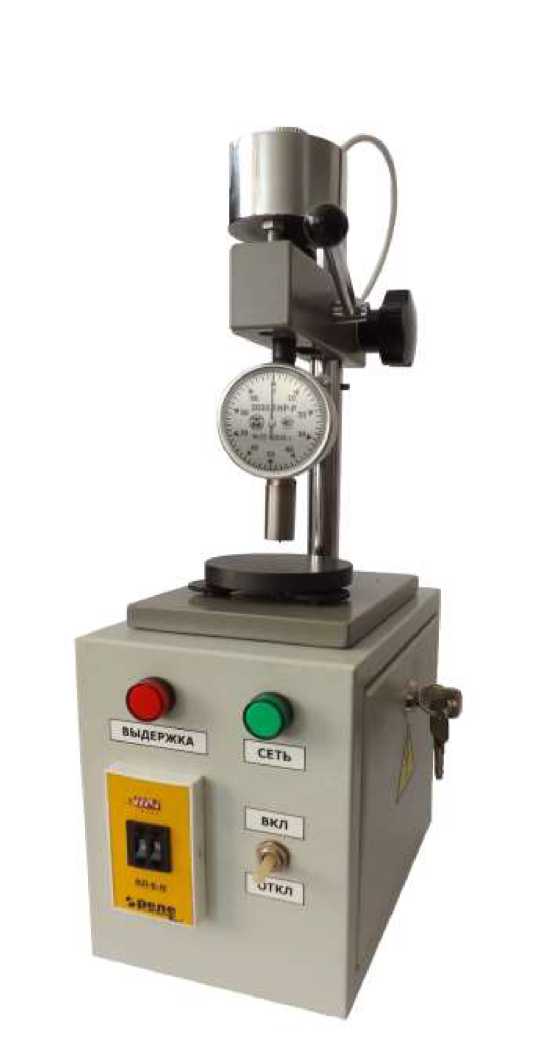

Фотография общего вида прибора модификации 2033 ТИР-РА представлена на рисунке 2.
Рисунок 2
Схема пломбировки приборов 2033 ТИР-Р и 2033 ТИР-РА от несанкционированного доступа представлена на рисунке 3.
Рисунок 3
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
2033 ТИР-Р |
2033 ТИР-РА | |
|
1 |
2 |
3 |
|
Диапазон измерения твердости по Шору А, ед.твердости |
От 0 до 100 | |
|
Предварительная нагрузка, Н |
0,549 ± 0,080 | |
|
Предельная нагрузка, Н |
8,064 ± 0,080 | |
|
Цена деления отсчетного устройства, ед.твердости |
1 | |
|
Вылет индентора от опорной поверхности при нулевом показании, мм |
2,50 ± 0,04 | |
|
Пределы допускаемой абсолютной погрешности по нагрузке в любой точке шкалы прибора, Н |
± 0,08 Н (± 1 деление шкалы) | |
|
Пределы допускаемой абсолютной погрешности перемещения индентора в любой точке шкалы прибора, мм |
± 0,025 (± 1 деление шкалы) | |
|
Усилие, создаваемое грузом, Н |
- |
9,8 ± 0,1 |
|
1 |
2 |
3 |
|
Время выдержки образца под нагрузкой, с |
- |
3,0; 15 |
|
Пределы допускаемой абсолютной погрешности времени выдержки образца под нагрузкой, с для времени выдержки 3 с для времени выдержки 15 с |
- |
+1 ±1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
2033 ТИР-Р |
2033 ТИР-РА | |
|
Рабочее пространство, мм: -расстояние от стола до индентора -расстояние от оси индентора до колонки |
- |
от 0 до 80 не менее 65 |
|
Габаритные размеры, мм, не более: длина х ширина х высота |
30 х 60 х 120 |
210 х 140 х 310 |
|
Масса прибора, кг, не более: |
0,2 |
5,9 |
|
Напряжение сетевого питания, В: |
- |
220 ±10 % |
|
Потребляемая мощность, Вт, не более: |
- |
15 |
наносится на титульный лист паспорта в верхней левой части типографским способом, на фирменную табличку и на шкале прибора фотохимическим способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Прибор |
1 |
|
Футляр |
1 |
|
Насадка для определения твердости на образцах большой площади |
1 |
|
Приспособление для работы с приложением постоянной нагрузки и выдержкой времени (для мод. 2033 ТИР-РА) |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1 |
осуществляется по документу МП 55221-13 «Приборы для измерения твердости резины по Шору А моделей 2033 ТИР-Р, 2033-ТИР-РА. Методика поверки», разработанному и утвержденному ГЦИ СИ ФБУ «Ивановский ЦСМ» 14.08.2013 г.
Таблица 4 - Основные средства поверки
|
№ п/п |
Наименование средства измерений |
Метрологические характеристики | |
|
Диапазон измерений |
Погрешность, класс точности | ||
|
1 |
2 |
3 |
4 |
|
1. |
Микроскоп измерительный универсальный |
от 0 до 200 мм |
±5 мкм |
|
2. |
Микрометр |
от 0 до 25 мм |
КТ1 |
|
3. |
Штангенциркуль |
от 0 до 300 мм |
±0,03 мм |
|
4. |
Весы лабораторные |
НПВ 2 кг d=е= 100 мг |
КТ высокий |
|
5. |
Меры длины концевые плоскопараллельные |
от 0,5 до 100 мм |
КТ3 |
|
6. |
Набор щупов |
от 0,02 до 0,5 мм |
КТ2 |
|
1 |
2 |
3 |
4 |
|
7. |
Секундомер |
от 0 до 30' |
КТ3 |
|
8. |
Динамометр электронный |
от 0,01 до 0,1 кН |
±0,25 % |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю крышку средства измерений.
Сведения о методиках (методах) измеренийВ соответствии с документом: «Приборы для измерения твёрдости резины по Шору А моделей 2033 ТИР-Р и 2033 ТИР-РА. Паспорт»
Нормативные и технические документы, устанавливающие требования к приборам для измерения твердости резины по Шору АГОСТ 8.406-80 «Твердомеры для резины. Методы и средства поверки»
ГОСТ 263-75 «Резина. Метод определения твердости по Шору А»
«Приборы для измерения твёрдости резины по Шору А моделей 2033 ТИР-Р и 2033 ТИР-РА. Паспорт»
ТУ4271-006-75911452-13 «Приборы для измерения твёрдости резины по Шору А моделей 2033 ТИР-Р и 2033 ТИР-РА
ИзготовительОбщество с ограниченной ответственностью «Импульс» (ООО «Импульс»)
ИНН 3702076574
Адрес: 153012, г. Иваново, ул. Свободная, 2
Тел.: (4932) 32-73-63, (4932) 45-37-78
Факс: (4932) 41-89-33, (4932) 42-39-28
E-mail: tpmarket@mail.ru
Испытательный центрГЦИ СИ Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области"
Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42
Тел.: (4932) 32-84-85, факс: (4932) 41-60-79
Е-mail: post@csm.ivanovo.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Ивановский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30072-11 от 25.03.2011 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
19 сентября 2018 г.
1995
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 52705 «Приборы для измерения твердости резины по Шору А моделей 2033 ТИР-Р, 2033 ТИР-РА»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «Импульс» от 09 августа 2018 г. №31 приказываю:
-
1. Внести изменения в описание типа на приборы для измерения твердости резины по Шору А моделей 2033 ТИР-Р, 2033 ТИР-РА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55221-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 52705 «Приборы для измерения твердости резины по Шору А моделей 2033 ТИР-Р, 2033 ТИР-РА» на последующие 5 лет.
-
3. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
юридическому лицу или индивидуальному предпринимателю.
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С.С. Голубев
Сертификат: 0OE1036ECDC011E780DAEO071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
X______________________________
