Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» февраля 2018 г. №336ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные «ЭЛЕМЕР-АИР-3 ОМ» Назначение средства измеренийПреобразователи давления измерительные «ЭЛЕМЕР-АИР-3 ОМ» (далее по тексту -преобразователи или АИР-ЗОМ) предназначены для измерений и непрерывного преобразования значений абсолютного давления, избыточного давления, разности давлений и гидростатического давления жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных сред, включая жидкий и газообразный хлор и хлоросодержащие продукты, газообразный кислород и кислородосодержащие газовые смеси в унифицированный выходной сигнал постоянного тока или напряжения и цифровой сигнал HART-протокола, или в сигналы промышленной сети FOUNDATION fieldbus.
Описание средства измеренийПринцип действия АИР-ЗОМ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны тензорезистивного первичного преобразователя.
АИР-ЗОМ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство и жидкокристаллический (ЖК) индикатор. В качестве первичного преобразователя используются тензорезистивные сенсоры давления. Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сопротивления расположенных на ней тензорезисторов. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный выходной сигнал постоянного тока или напряжения, цифровой сигнал HART-протокола (модификация «ЭЛЕМЕР-АИР-ЗОМ»), или в цифровой сигнал FOUNDATION fieldbus (модификация «ЭЛЕМЕР-АИР-ЗОМ-FF»), и в цифровой сигнал измеряемой величины, поступающий на индикатор.
Посредством интерфейса АИР-ЗОМ подключаются к компьютеру для подстройки пределов измерений и конфигурирования. Конфигурирование АИР-ЗОМ включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений). АИР-ЗОМ с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока или напряжения, не оказывая на него влияния. Цифровой выход используется для связи АИР-ЗОМ с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем.
На индикаторе АИР-ЗОМ или НART-коммуникаторе в зависимости от выбора профиля работы отображаются значения давления, расхода или уровня в цифровом виде в установленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала. В зависимости от значения измеренного сигнала АИР-ЗОМ может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
«ЭЛЕМЕР-АИР-30М» имеют исполнения:
-
- общепромышленное «ЭЛЕМЕР-АИР-30М»;
-
- взрывозащищенное «искробезопасная электрическая цепь» «ЭЛЕМЕР-АИР-ЗОМЕх»;
-
- взрывозащищенное «взрывонепроницаемая оболочка» «ЭЛEMEP-AИP-30MExd»;
-
- взрывозащищенное «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» «ЭЛEMEP-AИP-30MExdia»;
-
- атомное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) «ЭЛЕМЕР-АИР-30МА»;
-
- атомное взрывозащищенное «искробезопасная электрическая цепь» для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) «ЭЛЕМЕР-АИР-ЗОМАЕх»;
-
- кислородное «ЭЛЕМЕР-АИР-ЗОМ» (О2), «ЭЛЕМЕР-АИР-ЗОМ-FF» (О2).

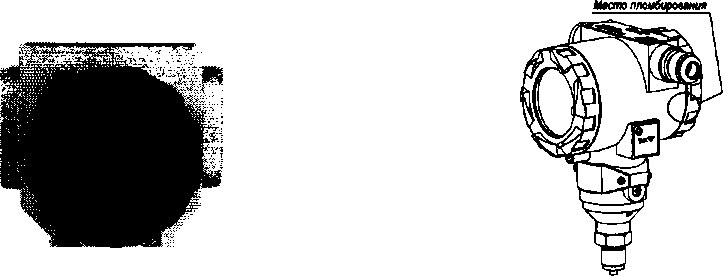

Фотографии общего вида «ЭЛЕМЕР-АИР-ЗОМ», «ЭЛЕМЕР-АИР-ЗОМ-FF» представлены на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

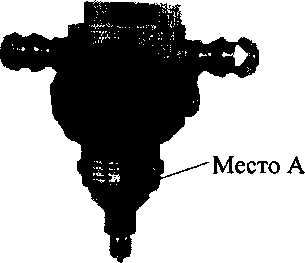

Рисунок 1 - Общий вид преобразователей абсолютного давления, избыточного давления, избыточного давления-разрежения

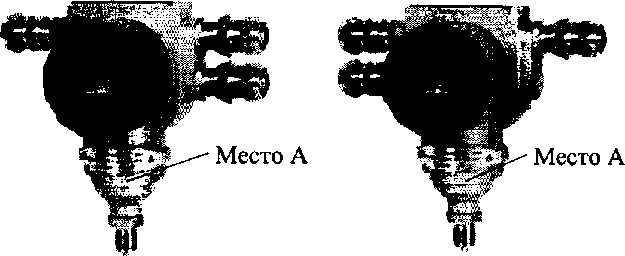

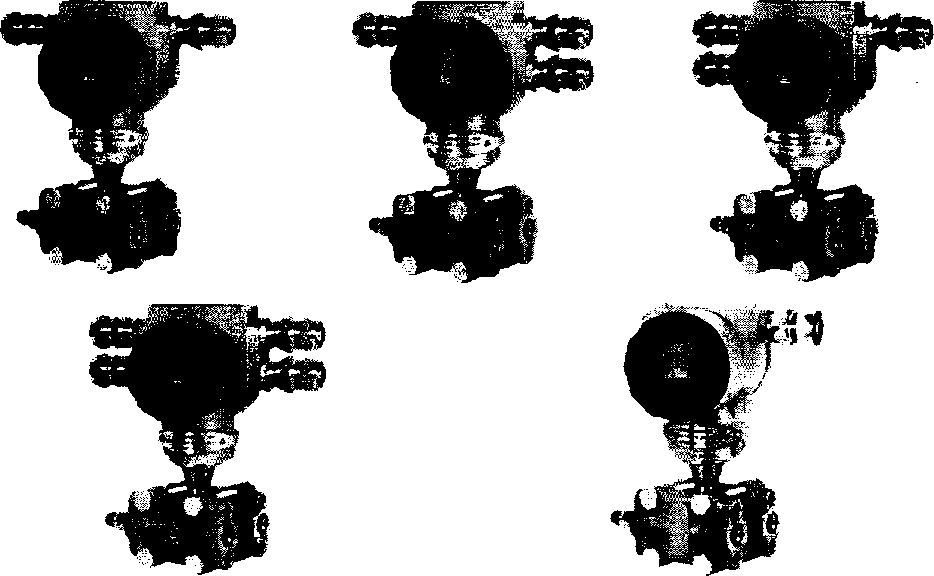

Рисунок 2 - Общий вид преобразователей разности давлений

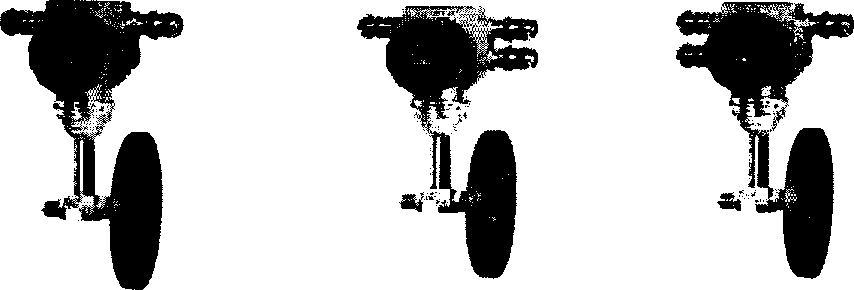

Рисунок 3 - Общий вид преобразователей гидростатического давления

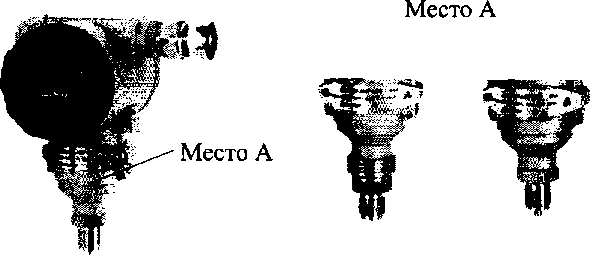

п л d - Рисунок 5 - Схема пломбировки

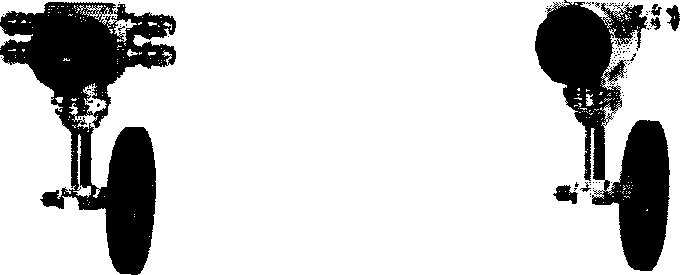

Рисунок 4 - Вариант исполнения без индикации г
от несанкционированного доступа
Программное обеспечениеВ АИР-ЗОМ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль АИР-ЗОМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств. Внешнее ПО, предназначенное для взаимодействия преобразователя с компьютером, не оказывает влияния на метрологические характеристики преобразователя. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации преобразователя. Конфигурирование АИР-ЗОМ включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений), изменение единиц измерения и задание сетевого адреса АИР-ЗОМ. Подстройка АИР-ЗОМ включает установку нуля и диапазона выходного унифицированного сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии АИР-ЗОМ и возникающих в процессе его работы ошибках и способах устранения.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
по HART |
по Foundation Fieldbus | |
|
Идентификационное наименование ПО |
Setup_HARTconfig_ver 13.0.ехе |
Setup_ Fieldbusconfig_ver S.O.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 13.0 |
не ниже 5.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
по номеру версии |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
по HART |
по Foundation Fieldbus | |
|
Идентификационное наименование ПО |
AIR30M v 11.hex |
AIR30MFF v3.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 11 |
не ниже 3 |
|
Цифровой идентификатор (ПО) |
по номеру версии |
по номеру версии |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики преобразователей абсолютного и избыточного давления
|
Тип преобразователя |
Модель |
Код диапазона измерений |
Минимальный диапазон^ или верхний предел измерений, РвмпГ*) |
Максимальный верхний предел измерений, РкшГ'> |
Индекс модели в соответствии с таблицами 6, 7 | ||
|
кПа |
МПа |
кПа |
МПа | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Преобразова-тели абсолютного давления |
ТАН4 |
4 |
1 |
- |
10 |
- |
В02, С04 |
|
ТАН7 |
7 |
2,5 |
- |
60 |
- |
А01,В02, С04 | |
|
ТАН9 |
9 |
6 |
- |
250 |
- |
А00, А01,В02, С04 | |
|
ТАН13 |
13 |
- |
0,025 |
- |
2,5 | ||
|
ТАН14 |
14 |
- |
0,25 |
6 | |||
|
ТАН15 |
15 |
- |
0,6 |
- |
16 | ||
|
Преобразователи избыточного давления и избыточного давления-разрежения |
TGH4 TGHV4 |
4 |
0,25 |
- |
10 |
- |
А01,В02, С04 |
|
TG7 TGV7 |
7 |
1 |
- |
60 |
- | ||
|
TGH7 TGHV7 |
0,6 |
А00, А01,В02, С04 | |||||
|
TG9 TGV9 |
9 |
4 |
- |
250 |
- | ||
|
TGH9 TGHV9 |
2,5 | ||||||
Лродолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Преобразо-ватели избыточного давления и избыточного давления-разрежения |
TG11 TGV11 |
11 |
10 |
- |
600 |
- |
А00, А01,В02, С04 |
|
TGH11 TGHV11 |
6 | ||||||
|
TG13 TGV13 |
13 |
- |
0,040 |
- |
2,5 | ||
|
TGH13 TGHV13 |
0,025 | ||||||
|
TG14 |
14 |
- |
0,1 |
- |
6 | ||
|
Преобразователи избыточного давления и избыточного давления-разрежения |
TG15 |
15 |
- |
0,4 |
- |
16 |
А00, А01,В02, С04 |
|
TGH15 | |||||||
|
TGHV15 | |||||||
|
TG16 |
16 |
- |
1 |
- |
60 | ||
|
CG0 CGV0 |
0 |
0,06 |
- |
0,6 |
- |
В02, С04 | |
|
CG1 CGV1 |
1 |
0,06 |
- |
1,6 |
- | ||
|
CG4 CGV4 |
4 |
0,25 |
- |
10 |
- |
А01,В02, С04 | |
|
CG7 CGV7 |
7 |
0,6 |
- |
60 |
- |
А00, А01 В02, С04 | |
|
CG9 CGV9 |
9 |
2,5 |
- |
250 |
- |
А00, А01,В02, С04 | |
|
CG11 CGV11 |
11 |
6 |
- |
600 |
- | ||
|
CG13 CGV13 |
13 |
- |
0,025 |
- |
2,5 | ||
| |||||||
Таблица 4 - Метрологические характеристики преобразователей разности давлений
(дифференциального давления)
|
Тип преобразователя |
Модель |
Код диапазона измерений |
MnHHMaj диапазо верхний измерений |
зьный н или зредел 1, Pbmin |
Максимальный верхний предел измерений, Рвмах* |
Индекс модели в соответствии с таблицами 6, 7 | |
|
кПа |
МПа |
кПа |
МПа | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Преобразователи разности давлений (дифференци-ального давления) |
CD0 CDV0 |
0 |
0,063 |
- |
0,63 |
- |
В02, С04 |
|
CD1 CD VI |
1 |
0,063 |
- |
1,6 |
- | ||
|
CD4 CDV4 |
4 |
0,25 |
- |
10 |
- |
А01,В02, С04 | |
|
CD7 CDV7 |
7 |
0,63 |
- |
63 |
- |
А00, А01,В02, С04 | |
|
CDH7 CDHV7 | |||||||
|
CD9 CDV9 |
9 |
2,5 |
- |
250 |
- | ||
|
CDH9 CDHV9 | |||||||
|
CD11 |
И |
6,3 |
- |
630 |
- | ||
|
CDV11 | |||||||
|
CDH11 | |||||||
|
CDHV11 | |||||||
|
Преобразователи разности давлений (дифференци-ального давления) |
CD13 CDV13 |
13 |
- |
0,025 |
- |
2,5 | |
|
CDH13 CDHV13 | |||||||
|
CD15 |
15 |
- |
0,1 |
- |
10 | ||
|
CDV15 | |||||||
| |||||||
Таблица 5 - Метрологические характеристики преобразователей гидростатического давления
|
Тип преобразователя |
Модель |
Код диапазона измерений |
Минима. диапазо верхний измерений |
льный и или предел Е, РвМШ |
Максимальный верхний предел измерений, Рвмах* |
Индекс модели в соответствии с таблицами 6, 7 | |
|
кПа |
МПа |
кПа |
МПа | ||||
|
Преобразова-тели гидростатического давления |
CL7 |
7 |
1 |
- |
60 |
- |
А01,В02, С04 |
|
CL9 |
9 |
6 |
- |
250 |
- | ||
| |||||||
Таблица 6 - Пределы допускаемой основной приведенной погрешности аналогового выхода
|
Индекс модели |
Пределы допускаемой основной приведенной погрешности, у, % (от диапазона измерений) | |
|
РвМАх№< Рв |
Рв < Рвмлх/3 | |
|
А00 |
±0,075 |
±(0,015+0,02-Рвлш/Рв) |
|
А01 |
±0,1 |
±(0,04±0,02 • Рвмах/Рв) |
|
В02 |
±0,2 |
±(0,08+0,04-Рвмлх/Рв) |
|
±(0,02±0,06-Рвм4а//>в ) | ||
|
±(0,2'Рвм£г/Рв) | ||
|
С04 |
±0,4 |
±(0,16±0,08 ~ Рвмах/Рв) |
|
±(0,04±0,12-Рвмах/Рв) | ||
|
±(0,4-Рвлш/Рв) | ||
|
Рв - верхний предел или диапазон измерений, установленный пользователем. | ||
Таблица 7 - Пределы допускаемой основной приведенной погрешности цифрового сигнала по протоколу HART (уп) и FOUNDATION fildbus (yff)
|
Индекс модели |
Пределы допускаемой основной приведенной погрешности, ун, yff, % (от диапазона измерений) | |
|
РВМАХ/З < И |
1И < РвМАх/^ | |
|
А00 |
±0,075 • УЧ/Рвмах |
±(0,015-|Р|/Рвлш+0,02) |
|
А01 |
±0,1 -IPI/Pbmax |
±(0,04-|Р|/Рвл«л+0,02) |
|
и-П О. IPI /Р_____. |
±(0,08И’1/Рвлш+0,04) | |
|
В02 |
±U,Z'H 1/ГВМАХ |
±(0,02-И/Р2ШЛА+0,06) |
|
±0,2 | ||
|
С04 |
±0,4-1Р1/Рвмах |
±(0,16-1Р1/Рвшл+0,08) ±(0,04-1Р1/Рвлш+0,12) |
|
±0,4 | ||
-
1. Р- измеренное значение давления.
Рвмах - максимальный верхний предел измерений для АИР-ЗОМ и верхний предел измерений для АИР-ЗОМ-FF.
-
2. Пределы допускаемой основной приведенной погрешности при считывании показаний
с индикатора:
-
- для АИР-ЗОМ /и =±(/н +(+)), где - одна единица наименьшего разряда, выраженная в процентах от максимального верхнего, верхнего предела или диапазона измерений;
-
- для АИР-ЗОМ-FF ~±(yFF ±(+)), где- одна единица наименьшего разряда, выраженная в процентах от верхнего предела измерений.
Таблица 8 -
ъателей
|
Наименование характеристики |
Значение | |
|
АИР-30М |
АИР-ЗОМ-FF | |
|
Выходные сигналы:
|
от 4 до 20 от 0 до 5 от 0,8 до 3,2 от 0,5 до 4,5 от 1 до 5 HART |
FOUNDATION fieldbus |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, % (от диапазона измерений)/10 °C:
|
±(0,06+0,08 ■ Рвмлх!Рв) ±(0,04+0,04-/>влш/Рв) ±(0,03+0,02Яимд/Рв) ±(0,06-\Р\/Рвмлх +0,08) ±(0,04 WPbmax +0,04) ±(0,03 МРвмлх +0,02) | |
|
Нормальные условия измерений:
|
от +21 до +25 от 30 до 80 от 84 до 106,7 | |
Рвмах - максимальный верхний предел измерений для АИР-30М и верхний предел измерений для АИР-ЗОМ-FF, Р- измеренное значение давления.
| ||
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 23,52 до 24,48 от 35,28 до 36,72 от 11,76 до 12,24 |
|
Потребляемая мощность, Вт, не более
|
0,7 (при напряжении 24 В) 1,0 (при напряжении 36 В) 0,04 (при напряжении 12 В) 1,3 (при напряжении 24 В) |
|
Габаритные размеры, мм, не более
|
320 180 125,5 |
|
Масса, кг, не более |
4,5 |
|
Условия эксплуатации:
|
от -40 до +80, от -50 до +70 от -50 до +80, от -55 до +70 от -25 до +70, от -25 до +80 98 от 84 до 106,7 |
|
1 |
2 |
|
Средняя наработка на отказ, ч, не менее Средний срок службы (в зависимости от исполнения), лет, не менее |
150000 270000 (для «ЭЛЕМЕР-АИР-3 ОМА», «ЭЛЕМЕР-АИР-ЗОМАЕх») 15 30 (для «ЭЛЕМЕР-АИР-30МА», «ЭЛЕМЕР-АИР-ЗОМАЕх») |
|
Маркировка взрывозащиты: «ЭЛЕМЕР-АИР-ЗОМЕх», «Э ЛЕМЕР-АИР-3 ОМ АЕх» в выходным сигналом постоянного тока |
ОЕх ia ИС Т4...Т6 GaX |
|
«ЭЛЕМЕР-АИР-ЗОМЕх», «ЭЛЕМЕР-АИР-ЗОМАЕх» в выходным сигналом постоянного напряжения |
ОЕх iaПС Т4...Т6 GaX ОЕх iaИВ Т4...Т6GaX |
|
«ЭЛЕМЕР-АИР-ЗОМЕха» |
lExaiICT4...T6 GbX |
|
«ЭЛЕМЕР-АИР-30МЕха1а» в выходным сигналом постоянного тока |
ОЕх iaПС Т4...Т6 GaX 1ЕхаПСТ4...Т6 GbX |
|
«ЭЛЕМЕР-АИР-ЗОМЕхсйа» в выходным сигналом постоянного напряжения |
ОЕх iaПС Т4...Т6 GaX 1ЕхаПСТ4...Т6 GbX ОЕх ia ИВ Т4...Т6 GaX 1ЕхаПСТ4...Т6 GbX |
наносится на переднюю панель СИ термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.
Комплектность средства измеренийТаблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный «ЭЛЕМЕР-АИР-30М » «ЭЛЕМЕР-АИР-ЗОМ-FF» |
НКГЖ.40623 3.064- НКГЖ.40623 3.065- |
1 шт. 1 шт. |
|
Комплект монтажных частей и принадлежностей |
НКГЖ.406924.021 |
1 компл. |
|
Программное обеспечение |
НКГЖ.406929.013 |
1 шт. |
|
Руководства по эксплуатации: «ЭЛЕМЕР-АИР-30М» «ЭЛЕМЕР-АИР-ЗОМ-FF» |
НКГЖ.40623 3.064РЭ НКГЖ.40623 3.065РЭ |
1 экз. |
|
Паспорт |
НКГЖ.406233.064-ХХПС НКГЖ.40623 3.065-ХХПС |
1 экз. |
|
Методика поверки |
МП 207.2-026-2016 |
1 экз. |
осуществляется по документу МП 207.2-026-2016 «Преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М». Методика поверки» с изменением 1, утвержденному ФГУП «ВНИИМС» 10.11.2017 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-60М (Регистрационный номер в Федеральном информационном фонде 47334-11), МП-600 (Регистрационный номер в Федеральном информационном фонде 61479-15).
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.840-2013 - манометры абсолютного давления МПАК-15 (Регистрационный номер в Федеральном информационном фонде 24971-03).
Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный номер в Федеральном информационном фонде 56318-14).
Задатчики разрежения Метран-503 Воздух (Регистрационный номер в Федеральном информационном фонде 25940-03).
Калибратор давления пневматический Метран-504 Воздух (Регистрационный номер в Федеральном информационном фонде 31057-09).
Калибраторы давления пневматический Метран-505 Воздух (Регистрационный номер в Федеральном информационном фонде 42701-09).
Комплекс поверочный давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210» (Регистрационный номер в Федеральном информационном фонде 36734-08).
Калибраторы давления автоматические «ЭЛЕМЕР-АКД-12К», «ЭЛЕМЕР-АКД-12КИ» (Регистрационный номер в Федеральном информационном фонде 64273-16).
Мультиметр цифровой Fluke 8845А (Регистрационный номер в Федеральном информационном фонде 57943-14).
Мера электрического сопротивления однозначная МСЗ006 (Регистрационный номер в Федеральном информационном фонде 12758-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным «ЭЛЕМЕР-АИР-ЗОМ»ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная первичная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1... Г106 (Па)
ТУ 4212-141-13282997-2016 Преобразователи давления измерительные «ЭЛЕМЕР-АИР-ЗОМ». Технические условия
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН: 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1
Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Телефон (факс): (495) 925-51-47 ((499) 710-00-01)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон (факс): (495) 437-55-77 ((495) 437-56-66)
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
