ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные ВАЭ-СД

Весы автомобильные ВАЭ-СД (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) и нагрузки на одиночную ось или группу осей в режиме взвешивания в движении и, если применимо, массы ТС в режиме статического взвешивания.

Принцип действия весов основан на преобразовании деформаций упругого элемента весоизмерительного тензорезисторного датчика, возникающих под действием динамических или статических (если применимо) сил от шин взвешиваемого ТС, в аналоговый электрический сигнал. Далее эти сигналы подвергаются аналого-цифровому преобразованию и анализу. Значения измеряемых величин и вспомогательная информация выводятся на дисплей.

Результаты измерений отображаются в визуальной форме на дисплее весов, сохраняются в виде цифровых данных и/или передаются через цифровой интерфейс связи.

Весы состоят из одного или нескольких грузоприемных устройств (далее - ГПУ) и электронного весоизмерительного устройства.

ГПУ, в зависимости от модификации весов, может иметь от одной (всегда в режиме взвешивания в движении) до четырех секций, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчика), при этом соседние секции могут иметь две общие точки опоры (датчика).

Датчики, используемые в составе весов:

• - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (регистрационный № 60480-15; № 67871-17);

• - датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

• - датчики весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-13). Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству

через соединительную (клеммную) коробку.

Электронные весоизмерительные устройства представляют собой индикатор (п.Т.2.2.2 ГОСТ OIML R 76-1-2011) или терминал (п.Т.2.2.5 ГОСТ OIML R 76-1-2011), выполненные в виде промышленного компьютера со встроенным специализированным программным обеспечением «Весы автомобильные ВАЭ» (далее - ПО).

Индикатор, используемый в составе весов - прибор весоизмерительный М1РС-01, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Терминал, используемый в составе весов - прибор весоизмерительный М1РС-03, изготовитель - ЗАО «Измерительная техника», г. Пенза.

В качестве аналого-цифрового преобразователя совместно с терминалом может использоваться устройство обработки аналоговых данных AED9101 (регистрационный № 57117-14), конструктивно размещенное внутри соединительной коробки.

В качестве внешнего устройства обработки аналоговых данных в составе весов может использоваться устройство обработки аналоговых данных ВП1Д, изготовитель - ЗАО «Измери-тель-ная техника», г. Пенза, которое конструктивно размещается внутри соединительной коробки.

Весы выпускаются в модификациях с обозначением ВАЭ-СД-[1]-[2]-[3]-[4]-[5], где:

• [1] - условное обозначение максимальной нагрузки, Мах в режиме взвешивания в движении в соответствии с таблицей 4 и, если применимо, в режиме статического взвешивания в соответствии с таблицами 2 или 3;

• [2] - значение длины ГПУ, м;

• [3] - условное обозначение режима взвешивания:

О - для модификаций с режимом взвешивания ТС только в движении; отсутствует для других модификаций;

• [4] - условное обозначение числа поверочных интервалов n весов в одном или нескольких диапазонах взвешивания:

Т - при 3000 < n(i) < 5000;

отсутствует для модификаций с n(i) < 3000;

• [5] - обозначение варианта установки ГПУ весов:

П - ГПУ устанавливается над дорожным полотном с заездом ТС по пандусам;

М - ГПУ устанавливается на одном уровне с дорожным полотном.

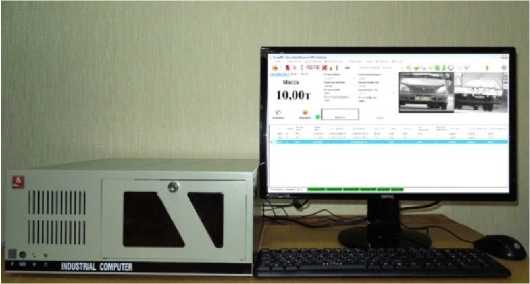

Общий вид ГПУ представлен на рисунке 1, приборы весоизмерительные М1РС-01 и М1РС-03 - на рисунке 2, схема пломбировки от несанкционированного доступа - на рисунке 3.

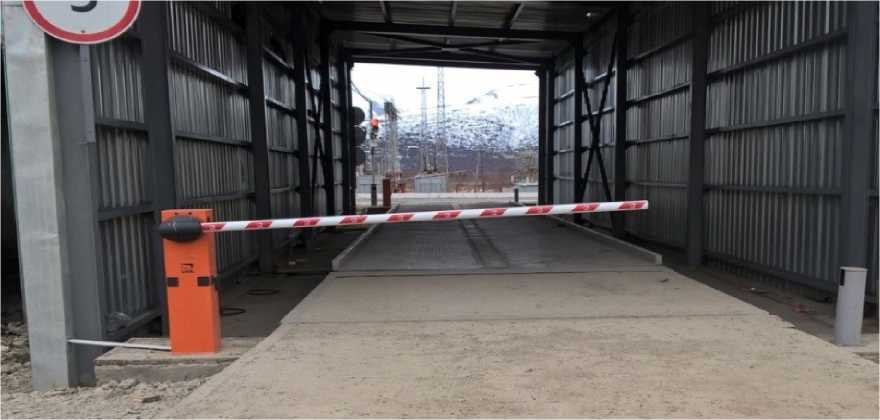

Рисунок 1 - Общий вид ГПУ

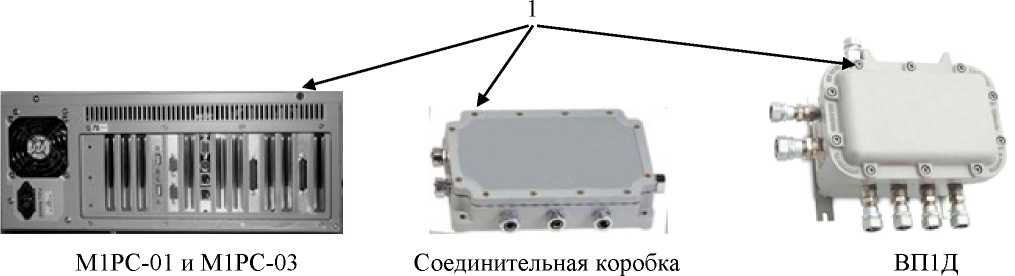

Рисунок 2 - Общий вид М1РС-01, М1РС-03 (слева), AED9101(справа)

Рисунок 3 - Схема пломбировки от несанкционированного доступа (где 1 - мастичная пломба)

В весах предусмотрены следующие основные устройства и функции:

а) в режиме взвешивания в движении (в скобках указаны соответствующие пункты ГОСТ 33242-2015):

• - автоматическое устройство установки нуля (3.2.10.4);

• - устройство хранения информации (5.5.5);

• - устройство переключения ГПУ;

• - определение скорости и направления движения ТС;

• - сигнализация о превышении максимальной рабочей скорости движения (5.5.9);

• - сигнализация о превышении установленных максимально допускаемых нормативных значений массы, осевых нагрузок, нагрузок на группу осей ТС;

б) в режиме статического взвешивания (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - автоматическое (T.2.7.2.3) и полуавтоматическое (T.2.7.2.2) устройство установки на нуль;

• - устройство автоматического слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - режим работы многодиапазонных весов с автоматическим переключением диапазонов взвешивания (4.10).

Маркировочная табличка весов содержит следующие основные данные:

• - наименование предприятия-изготовителя;

• - обозначение типа и модификации весов;

• - знак утверждения типа весов;

• - класс точности весов (для каждого режима взвешивания);

• - метрологические характеристики в режиме взвешивания в движении:

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - цена деления (d);

• - максимальная рабочая скорость (Vmax);

• - минимальная рабочая скорость (Vmin);

• - метрологические характеристики в режиме статического взвешивания (если применимо):

• - максимальная нагрузка (Мах),

• - минимальная нагрузка (Min),

• - поверочный интервал (e).

• - температурный диапазон;

• - год изготовления;

• - заводской номер.

Программное обеспечение «Весы автомобильные ВАЭ» состоит из метрологически значимой («ПИМ») и метрологически незначимой частей. Исполняемые файлы метрологически значимой части ПО защищены от случайных или намеренных изменений. При включении весов производится автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся фиксированным значением. В случае несовпадения идентификационных данных, работа ПО блокируется. Для контроля изменений метрологически значимых параметров предусмотрен несбрасываемый счетчик в защищенной памяти электронного ключа HASP. Значение счетчика автоматически увеличивается на единицу при любом изменении законодательно контролируемых параметров. Текущее значение счетчика фиксируется в свидетельстве о поверке (при положительных результатах поверки) и в эксплуатационном документе (паспорте) на весы.

Идентификационные признаки метрологически значимой части ПО (таблица 1) отображаются на дисплее в рабочем окне программы при переходе в раздел «Справка - О программе», а также в главном окне программы «ПИМ». Конструкция весов исключает возможность несанкционированного вмешательства в ПО и искажения измерительной информации.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

• 1 Метрологические характеристики весов в режиме статического взвешивания

Класс точности весов по ГОСТ OIML R 76-1-2011                    III (средний)

Диапазон уравновешивания тары                                 100 % Maxr

Модификации весов, максимальная нагрузка Мах (Мах_г), поверочный интервал e (е_г), число поверочных интервалов n (ni), действительная цена деления шкалы d (di) приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики для модификаций однодиапазонных весов

Таблица 3 - Метрологические характеристики для модификаций многодиапазонных весов

• ¹⁾ Используются весоизмерительные датчики с числом поверочных интервалов nLC > 4000

• ²⁾ Используются весоизмерительные датчики с числом поверочных интервалов nLC > 5000______

Весы с числом поверочных интервалов более 3000 устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.

• 2 Метрологические характеристики весов в режиме взвешивания в движении Модификации весов, класс точности, максимальная нагрузка Мах, действительная цена деления шкалы d приведены в таблице 4.

аблица 4 - Метрологические характеристики весов

• 3 Основные технические характеристики весов

Таблица 5 - Основные технические характеристики

наносится на маркировочные таблички, расположенные на корпусе весоизмерительного прибора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

осуществляется по:

• - ГОСТ 8.646-2015 «ГСИ. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси. Методика поверки» (при взвешивании в движении);

• - ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов» (в статическом режиме взвешивания).

Основные средства поверки: рабочие эталоны массы 4-го разряда согласно Приказу Рос-стандарта от 29 декабря 2018 №2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел паспорта.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

ГОСТ 33242-2015 «Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси. Метрологические и технические требования. Испытания».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.646-2015 «ГСИ. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси. Методика поверки».

Приказ Росстандарта от 29 декабря 2018 №2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

ИТ.404512.030 ТУ-2018 «Весы автомобильные ВАЭ-СД. Технические условия».

Закрытое акционерное общество «Измерительная техника» (ЗАО «Измерительная техника»), г. Пенза

ИНН 5837001496

Адрес: 440031, г. Пенза, ул. Кривозерье, 28

Телефон/факс: (841-2)34-60-92, 32-34-62

адрес в Интернет: www.Весы.рф

адрес электронной почты: itves@itves.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46.

Телефон/факс: (495) 437-55-77 / 437-56-66.

адрес в Интернет: www.vniims.ru;

адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
