№2297 от 18.10.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 283416
О внесении изменений в сведения об утвержденном типе средств измерений Измерители с видеофиксацией "Паркон-А"
Приказы по основной деятельности по агентству Вн. Приказ № 2297 от 18.10.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «18» октября 2021 г. № 2297
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Измерители текущих значений времени с видеофиксацией |
«Паркон-А» |
68190-17 |
Общество с ограниченной ответственность ю «Симикон» (ООО «Симикон»), г. Санкт-Петербург |
ГДЯК.425790.02 6МП с изменением № 1 |
651-21-040 МП |
Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»), г. Санкт-Петербург |
ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, р.п. Менделеево |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» октября 2021 г. № 2297
Лист № 1 Регистрационный № 68190-17 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители текущих значений времени с видеофиксацией «Паркон-А»
Назначение средства измеренийИзмерители текущих значений времени с видеофиксацией «Паркон-А» (далее -измерители) предназначены для измерений текущих навигационных параметров, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени измерителя с национальной шкалой координированного времени UTC(SU) с целью записи времени и координат местоположения в автоматически сохраняемый видеокадр.
Описание средства измеренийПринцип действия измерителей основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазон L1 и GPS на частоте L1 навигационным модулем ГНСС.
Измерители выпускаются в двух исполнениях «Паркон-А» и «Паркон-А»2, которые отличаются блоками обработки информации, количеством подключаемых видеокамер и диапазоном рабочих температур.
Измерители исполнения «Паркон-А» состоят из блока обработки информации, видеокамеры, навигационной и связной антенн.
Измерители исполнения «Паркон-А»2 состоят из блока обработки информации, от одной до четырех видеокамер, навигационной и связной антенн.
На лицевой панели блока обработки информации расположены индикаторы текущих состояний блока, видеокамеры, навигационной антенны, GSM-антенны, Wi-Fi-антенны, внешней карты памяти, синхронизации времени и передачи данных.
Измерители проводят измерения как на стоянке, так и при движении колесного транспортного средства, на котором установлены, со скоростью до 130 км/ч.
Управление режимами работы и настройка измерителей осуществляется с помощью встроенного программного обеспечения, доступ к которому осуществляется через WEB-интерфейс.
Общий вид измерителей с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место пломбировки от несанкционированного доступа представлено на рисунке 2.

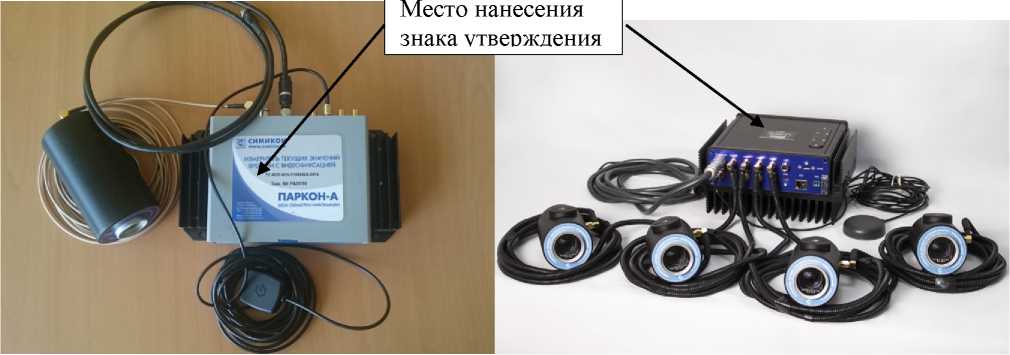

Место нанесения знака утверждения
а. Исполнение «Паркон-А»
б. Исполнение «Паркон-А»2
Рисунок 1 - Общий вид измерителей и места размещения знака утверждения типа

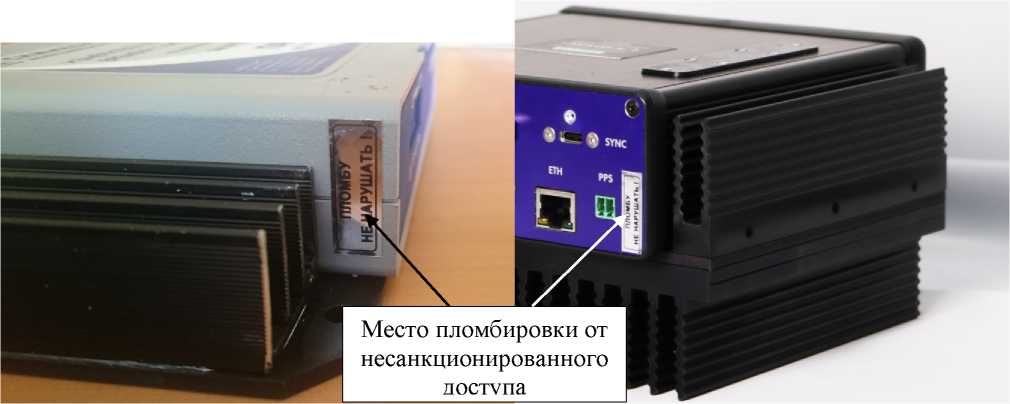

а. Исполнение «Паркон-А»
б. Исполнение «Паркон-А»2
Рисунок 2 - Место пломбировки от несанкционированного доступа
Комплексы работают под управлением встроенного программного обеспечения (ПО). Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационное данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SimFWParkon A |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма) |
01a9ac071a228d2974f9657f171e332e07a21049 |
|
Алгоритм вычисления цифрового идентификатора ПО |
SHA1 |
Таблица 2— Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени измерителя с национальной шкалой координированного времени UTC(SU), с |
±2 |
|
Пределы допускаемой абсолютной инструментальной погрешности определения координат местоположения в плане в диапазоне скоростей от 0 до 130 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
от 11 до 27 |
|
Габаритные размеры составных частей измерителя, мм, не более - видеокамера | |
|
- длина |
120 |
|
- диаметр |
65 |
|
- блок обработки информации исполнения «Паркон-А» | |
|
- длина |
200 |
|
- ширина |
120 |
|
- высота |
40 |
|
- блок обработки информации исполнения «Паркон-А»2 | |
|
- длина |
210 |
|
- ширина |
190 |
|
- высота |
100 |
|
Масса составных частей измерителя, кг, не более: | |
|
- видеокамера |
0,25 |
|
- блок обработки информации исполнения «Паркон-А» |
0,7 |
|
- блок обработки информации исполнения «Паркон-А»2 |
3,0 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С | |
|
- исполнение «Паркон-А» |
от -10 до +50 |
|
- исполнение «Паркон-А»2 |
от -30 до +50 |
|
- относительная влажность при 25 °С, %, не более |
98 |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус блока обработки информации в виде наклейки.
Комплектность средства измеренийТаблица 4— Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Измеритель текущих значений времени с видеофиксацией в составе: |
«Паркон-А»/ «Паркон-А»2 |
1 шт. |
|
1.1 Видеокамера
|
ПАВТ.10.01 |
1 шт. от 1 до 4 шт. |
|
1.2 Блок обработки информации
|
ПАВТ.10.10 ПАВТ.10.005 |
1 шт. |
|
1.3 ГЛОНАСС/GPS антенна |
- |
1 шт. |
|
2 Комплект соединительных и интерфейсных кабелей |
- |
1 компл. |
|
3 Руководство по эксплуатации |
ГДЯК.425790.038 РЭ |
1 экз. |
|
4 Формуляр |
ГДЯК.425790.038 ФО |
1 экз. |
|
5 Методика поверки |
651-21-040 МП |
1 экз. |
|
6 Дополнительное оборудование* |
- |
- |
|
* -поставляется по дополнительной заявке | ||
изложены в разделе «Назначение и принцип действия» документа ГДЯК 425790.038 РЭ «Измерители текущих значений времени с видеофиксацией «Паркон-А». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям текущих значений времени с видеофиксацией «Паркон-А»Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
Измерители текущих значений времени с видеофиксацией «Паркон-А». ТУ 4257-033-31002820-2016
ИзготовительОбщество с ограниченной ответственностью «Симикон» (ООО «Симикон»), г. Санкт-Петербург
ИНН 7804040165
195009, г. Санкт-Петербург, ул. Арсенальная, дом 66, корпус 3, стр. 1, пом. 824
Тел.:+ 7 812 670-09-09
Факс: +7 812 324-6151
Web-сайт: http://www.simicon.ru
E-mail: ruinfo@simicon.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
141570, область Московская, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7(495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
18 октября 2021 г.
2297
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические
характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, к настоящему приказу.
-
3. Распространить действие методики поверки средств установленной согласно приложению к настоящему на средства измерений, находящиеся в эксплуатации.
прилагаемое
измерений, приказу,
-
4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906. Л
-
5. Контроль за исполз за
Федерального агентства по техническому регулированию и
собой.
■ Hl IЧ О СЕР f L 1<М 1КА I i .Я I
Руководитель
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
А.П.Шалаев
