О переоформлении свидетельства об утверждении типа средства измерений № 58596 «Счетчики электрической энергии электронные АИСТ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «АйСиБиКом» от 12.04.2017 № 271 и № 272 приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии электронные АИСТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60513-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 58596 «Счетчики электрической энергии электронные АИСТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60513-15, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его

юридическому лицу или индивидуальному предпринимателю

Федеральное агентство по техническому регулированию и метрологии.

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» июля 2017 г. №1521

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии электронные АИСТ

Счетчики электрической энергии электронные АИСТ (далее - счетчики) предназначены для измерений активной электрической энергии и мощности, частоты, напряжения и силы тока в однофазных (модификация АИСТ А100) цепях переменного тока и организации многотарифного учета электроэнергии, а также для измерений активной и реактивной электрической энергии, активной и реактивной мощности, частоты, напряжения и силы тока в трехфазных цепях (модификации АИСТ А300) переменного тока и организации многотарифного учета электроэнергии.

Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной или активной и реактивной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).

Счетчики имеют в своем составе датчики тока и напряжения, специальный измерительный преобразователь, микроконтроллер, энергонезависимую и flash-память, источник питания, жидкокристаллический индикатор для просмотра информации, генератор часов, кнопки управления, световые индикаторы, интерфейс RS-485, ИК-порт, оснащены отключающим реле. В счетчик может быть дополнительно установлен блок ввода-передачи данных: PLC-модем, GSM-модем, RF-модем, Ethemet-модем, Wi-Fi модуль.

Конструктивно счетчик выполнен в современном удобном и безопасном пластмассовом корпусе. Конструкция счетчика соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчика, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава с высокой проводимостью. Дополнительные контакты клеммной колодки предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счетчика расположена кнопка управления режимами индикации дисплея.

Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.

Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через интерфейс RS-485, ИК-порт и дополнительный блок ввода-передачи данных (РЕС-модем/С8М-модем/КГ-модем/Е1Ьегпе1:-модем^ГЕ1 модуль), в зависимости от модификации счетчика), выводит информацию на дисплей.

Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчика.

С помощью программного обеспечения «Конфигуратор счетчика АИСТ» возможно осуществление настройки параметров счетчика, а также считывание данных, при этом связь компьютера со счетчиком может осуществляться как через оптический, так и цифровой порт. Для осуществления мер безопасности и надежности перед настройкой параметров счетчика необходимо пройти процедуру идентификации.

Типы исполнения счетчиков — однофазный электронный счетчик активной энергии «АИСТ А100» и трехфазный электронный счетчик активной и реактивной энергии «АИСТ А300» имеют условное обозначение на лицевой панели и в паспорте счетчиков конкретной модификации в виде буквенно-цифровой комбинации, определяемой при заказе счетчика.

Структура условного обозначения счетчиков АИСТ представлена на рисунке 1. АИСТ AX00 - XX - X - X

I— Тип крепления:

R - DIN-рейка

S - на стену

Тип блока ввода-передачи данных

0 - без дополнительного блока

• 1 - RF-модем

• 2 - PLC-модем

• 3 - GSM-модем

• 4 - Ethemet-модем

• 5 - Wi-Fi модуль

--------- Подразделения по току и напряжению

(Приведены в таблице 1 для трехфазного счетчика)

Тип счетчика:

• 1 - однофазный

3 - трехфазный

Рисунок 1 - Структура условного обозначения счетчика

В счетчик может быть дополнительно установлен один блок ввода-передачи данных: PLC-модем, GSM-модем, RF-модем, Ethemet-модем, Wi-Fi модуль.

Счетчики также разделяются по току и напряжению. Подразделение по току и напряжению для трехфазных счетчиков указано в таблице 1.

Для однофазных счетчиков по току и напряжению возможна только одна модификация, имеющая только один класс точности, указанная в таблице 2.

Таблица 1

Пример записи трехфазного счетчика - трехфазный счетчик активной и реактивной энергии (АИСТ А300) с номинальным напряжением 3 ><230/400, с номинальным 5 А и максимальным 60 А током (02), с блоком ввода и передачи данных PLC-модем (2), с креплением на стену (S): «Счетчик активной и реактивной электрической энергии трехфазный АИСТ A300-02-2-S».

Таблица 2

Пример записи однофазного счетчика - однофазный счетчик активной энергии АИСТ А100 с блоком ввода и передачи данных PLC-модем (2), с креплением на стену (S):

«Счетчик активной электрической энергии однофазный АИСТ A100-2-S».

Счетчики выпускаются трансформаторного и непосредственного подключения к измеряемым цепям.

Счетчики могут использоваться как автономно, так и в автоматизированных информационных измерительных системах учёта электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учёту и распределению электрической энергии.

Фотографии общего вида однофазного электронного счетчика активной электрической энергии «АИСТ А100» с вариантами клеммной крышки представлены на рисунке 2.

Рисунок 2 - Фотографии общего вида электронного счетчика активной электрической энергии АИСТ А100 с разными вариантами клеммных крышек, где

• 1 - пломба ОТК завода-изготовителя;

• 2 - пломба поверяющей организации;

• 3 - пломба энергоснабжающей организации;

• 4 - пломба эксплуатирующей организации.

Фотография общего вида трехфазного электронного счетчика активной и реактивной электрической энергии «АИСТ А300» представлена на рисунке 3.

Рисунок 3 - Фотография общего вида электронного счетчика активной электрической энергии АИСТ АЗОО, где

• 1 - пломба ОТК завода-изготовителя;

• 2 - пломба поверяющей организации;

• 3 - пломба энергоснабжающей организации.

• 4 - пломба эксплуатирующей организации.

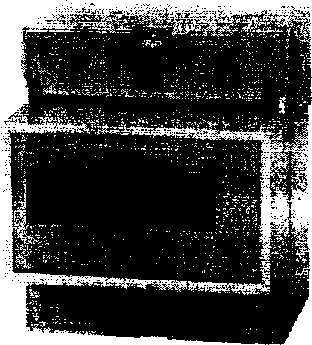

Рисунок 4 - Вид электронного счетчика активной электрической энергии АИСТ А100 с креплением на DIN-рейку

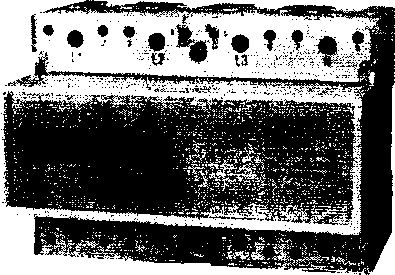

Рисунок 5 - Вид электронного счетчика активной электрической энергии АИСТ АЗОО с креплением на DIN-рейку

Счётчики имеют встроенное программное обеспечение.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 3.

Таблица 3

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

приведены в таблице 4.

Таблица 4

Продолжение таблицы 4

Помехоэмиссия соответствует ГОСТ Р 30805.22-2013 для оборудования класса Б.

Счетчики устойчивы к воздействию электростатических разрядов в соответствии с ГОСТ 30804.4.2-2013. Степень жесткости - 4 с критерием качества функционирования А при подаче испытательного напряжения методом контактного разряда и методом воздушного разряда.

Счетчики устойчивы к радиочастотному электромагнитному полю в соответствии с ГОСТ 30804.4.3-2013. Степень жесткости - 3 с критерием качества функционирования В при подаче радиочастотного электромагнитного поля в полосе частот от 80 до 2000 МГц и напряженности 10 В/м. Степень жесткости - 4 с критерием качества функционирования А при подаче радиочастотного электромагнитного поля в полосе частот от 80 до 2000 МГц и напряженности 30 В/м.

Счетчики устойчивы к наносекундным импульсным помехам (1/50 мкс) в цепях напряжения, тока в соответствии с ГОСТ 30804.4.4-2013, степень жесткости - 4 с критерием качества функционирования В.

Счетчики устойчивы к микросекундным импульсным помехам в цепях напряжения, тока в соответствии с ГОСТР 51317.4.5-99, степень жесткости - 4 с критерием качества функционирования В.

Счетчики устойчивы к кондуктивным помехам, наведенным радиочастотными электромагнитными полями в цепях напряжения, тока по ГОСТ Р 51317.4.6-99, степень жесткости -4 с критерием качества функционирования А.

наносят на шильдик счетчиков и в центр титульного листа паспорта типографским способом.

Комплект поставки представлен в таблице 5.

Таблица 5

осуществляется по документу МП 60513-15 «Счетчики электрической энергии электронные АИСТ. Методика поверки» утверждённому ФБУ «Пензенский ЦСМ» 22 марта 2017 г. с изменением 1.

Основные средства поверки:

• - установка для поверки счетчиков электрической энергии ЦУ6804М (регистрационный номер 18289-03 в Федеральном информационном фонде);

• - частотомер электронно-счётный 43-63 (регистрационный номер 9084-83 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счётчиков с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на сам счётчик.

приведены в эксплуатационной документации.

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

Технические условия ТУ 4228-98972723-001-2014 и ТУ 4228-98972723-002-2014.

Общество с ограниченной ответственностью «АйСиБиКом» (ООО «АйСиБиКом»)

ИНН 7733590064

Почтовый адрес: 125371, г. Москва, а/я 38

Юридический адрес: 127238, г. Москва, Локомотивный проезд, д. 21, стр. 5

Тел: (495) 249-04-50

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Тел./факс: (8412) 49-82-65

E-mail: pcsm@sura.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015 г.
