ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные RTF, RTG

Машины испытательные универсальные RTF, RTG (далее машина) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.

Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.

Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорезистор-ного датчика (далее датчик), захватов для крепления испытываемого образца, электрооборудования и персонального компьютера

Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины

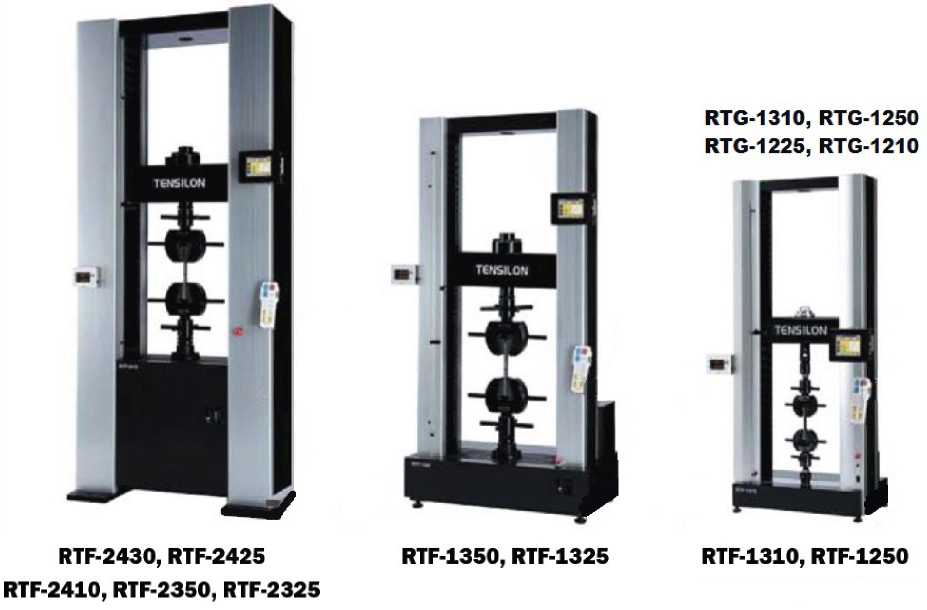

Общий вид машин представлен на рисунках 1, 2, 3.

Рисунок 2 -RTF-1350 Рисунок 3 -RTF-1310, RTG-1310 (настольное исполнение) (настольное исполнение)

Рисунок 1 -RTF-2430

(напольное исполнение)

Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).

Машины изготавливаются в двух конструктивных исполнениях - двухколонные и одноколонные, каждая из которых производится в нескольких модификациях. Модификации машин отличаются диапазонами и погрешностью измерения нагрузки, рабочими ходами подвижной траверсы, а также габаритными размерами. Обозначение модификаций имеет вид:

Машина испытательная универсальная ХХХ - ХАВС, где

1 2

• 1 - обозначение модификации машины в соответствии с классификацией производителя

(RTF - двухколонная, технология F; RTG - двухколонная, технология G);

• 2 - Х - исполнение («1» - настольное, «2» - напольное)

АВС - условное обозначение наибольшей предельной нагрузки в Ньютонах, определяемой как ВС10^А , где

А - степень числа; ВС - целое число.

На маркировочной табличке машины указывают:

• - обозначение машины;

• - знак утверждения типа;

• - заводской номер;

• - год и месяц изготовления.

Программное обеспечение (далее - ПО) машин является встроенным и состоит из метрологически значимой и незначимой частей.

Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс USB , при включении компьютера и машины в сеть через адаптеры.

Переход в сервисный режим, позволяющий изменять ПО и настройки машин, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса машин не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2

Таблица 3

Таблица 4

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП 57871-14 «Машины испытательные универсальные RTF, RTG. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.05.2014 г.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.

Основные средства поверки:

- динамометры эталонные переносные 2-го разряда, основная погрешность ± 0,12 % по ГОСТ 8.640-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

лист № 5 всего листов 5 Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации машин не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на машины.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы» Техническая документация фирмы «A&D Company, Limited», Япония

Фирма «A&D Company, Limited», Япония

Адрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013, Japan

Тел.: 81 (3) 5391-6132

Факс: 81 (3) 5391-6148

Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС» (ООО «ЭЙ энд ДИ РУС»)

ИНН 7731547200

Адрес: 1117545, г. Москва, ул. Дорожная, д. 3, корп. 6, комн. 8б. Тел. (факс): (495) 937 33 44, (495) 937 55 66

Web-сайт: www.aandd.ru

Е-mail: info@and-rus.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46. Телефон (факс): (495) 437-5577, 437-5666.

Web-сайт: www.vniims.ru E-mail: office@vniims.ru.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
