№1799 от 17.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 268979
О внесении изменений в описание типа на Тестеры- анализаторы пакетных сетей МАКС-ЕМ"
Приказы по основной деятельности по агентству Вн. Приказ № 1799 от 17.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» августа 2021 г. № 1799
Лист № 1
Всего листов 4
Регистрационный № 64979-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры-анализаторы пакетных сетей МАКС-ЕМ
Назначение средства измеренийТестеры-анализаторы пакетных сетей МАКС-ЕМ (далее - тестеры) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой и измерения количества информации при тестировании каналов передачи данных с интерфейсами Ethernet/Gigabit Ethernet.
Описание средства измеренийПринцип действия тестера основан на воспроизведении эталонной частоты задающим генератором импульсных сигналов с встроенным кварцевым источником тактовой частоты, формировании на электрических выходах тестера импульсного сигнала, соответствующего трафику передачи данных (потока пакетов цифровой информации) на разных уровнях сети с заданными параметрами пакета, измерении количества информации, логическом анализе структуры импульсного сигнала (трафика), поступающего на электрические входы тестера, при различных протоколах взаимодействия, и создании статистики сети (определение пропускной способности, задержки распространения пакетов, зависимости уровня потерь пакетов от загрузки канала, максимальной пропускной способности канала).
Тестер позволяет выполнять тестирование на следующих интерфейсах: электрических Ethernet/Gigabit Ethernet - 10BASE-T, 100BASE-T, 1000BASE-T и оптических 1000BASE-X.
Конструктивно тестер представляет собой малогабаритный прибор. По отдельному заказу в составе комплекта может поставляться устройство образования шлейфа МАКС-ЕМВ, не имеющее метрологических характеристик.
Общий вид тестера и схема пломбировки от несанкционированного доступа (Н1 и Н2 пломбы, выполненные из однократно наклеиваемой ленты с уникальным изображением), представлены на рисунках 1 и 2 соответственно.

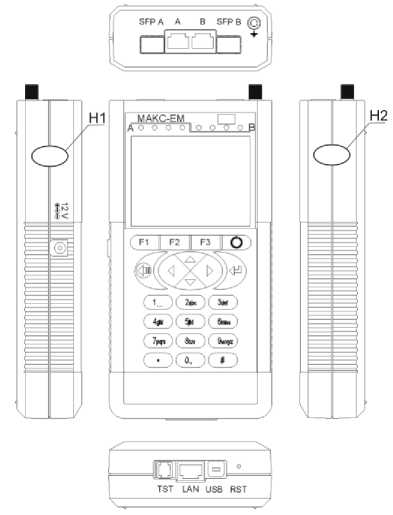

Рисунок 2 - Схема пломбировки тестера

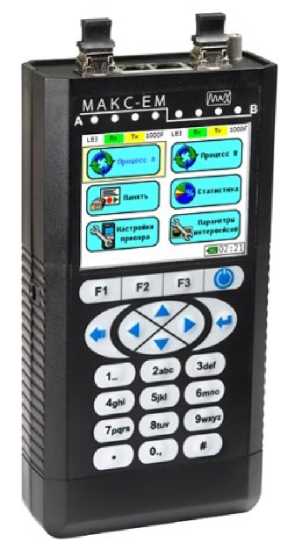

Рисунок 1- Общий вид тестера
Программное обеспечениеПрограммное обеспечение (ПО) встроенное, версии 1.17с и выше, с управляющими функциями. Конструкция тестера исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией тестеров и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
max em release v1.17c |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.17с |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические и характеристики
Таблица 2 - Метрологические и технические характеристики тестеров
|
Наименование характеристика |
Значение | ||
|
Основные метрологические характеристики | |||
|
Тактовая частота опорного сигнала, МГц |
125 | ||
|
Пределы допускаемой относительной погрешности по частоте опорного сигнала |
±2,540-5 | ||
|
Частота передачи сигнала полезной информации при генерации пакетов с минимально возможным межкадровым интервалом, МГц, где 125 - тактовая частота сигнала в МГц, L - длина пакета полезной информации в байтах, 8 - минимальный межкадровый интервал в байтах, 20 - заголовок кадра в байтах, M - коэффициент, равный 1 для интерфейса 1000BASE-T, 0,1 для 100BASE-T; 0,01 для 10BASE-T. |
125M- (L+8)/(L+20) | ||
|
Пределы допускаемой абсолютной погрешности по частоте при передаче сигнала полезной информации, МГ ц |
±0,015 | ||
|
Диапазон измерения количества принимаемой информации, байт |
0 - 1-1020 | ||
|
Пределы допускаемой абсолютной погрешности измерения количества информации, байт |
±1 | ||
|
Оптические интерфейсы (Ethernet) | |||
|
Тип интерфейса (обозначение, длина волны, длина линии) |
Мощность оптического сигнала на передаче, дБм |
Пределы допускаемой относительной погрешности мощности оптического сигнала на передаче, дБ | |
|
1000BASE-LX, 1310 нм, 10 км |
-7 |
±4 | |
|
1000BASE-ZX, 1550 нм, 90 км |
+0,5 |
±4,5 | |
|
Общие характеристики | |||
|
Рабочие условия применения:
|
от 5 до 40 до 90 | ||
|
Условия транспортирования и хранения: - температура окружающей среды, °C. |
от - 20 до +50 | ||
|
Габаритные размеры (длинахширинахвысота), мм |
196x100x40 | ||
|
Масса, кг, не более |
0,6 | ||
По условиям применения тестеры удовлетворяют требованиям, предъявляемым к аппаратуре группы 3 ГОСТ 22261-94.
Питание тестеров осуществляется от сети переменного тока через адаптер ~220/-12
В или от внутреннего источника питания (6 никель-металлгидридных аккумуляторных батарей емкостью не менее 2000 мА^ч и типоразмером АА).
Знак утверждения типананосится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Комплектность средства измерения
Таблица 3 - Комплектность тестеров
|
Наименование |
Обозначение |
Количество |
|
Тестер-анализатор МАКС-ЕМ |
- |
1 шт. |
|
Сетевой адаптер ~220 В/-12 В, 1,5 А |
- |
1 шт. |
|
Кабель USB-порта |
- |
1 шт. |
|
Патч-корд дуплексный |
- |
3 шт. |
|
Патч-корд оптический дуплексный |
- |
2* шт. |
|
Диагностический переходник ДШ |
- |
1* шт. |
|
Устройство образования шлейфа МАКС-ЕМВ |
- |
1* шт. |
|
Оптический SFP-модуль |
- |
2* шт. |
|
Руководство по эксплуатации, совмещенное с паспортом |
МБСЕ.468212.004 РЭ |
1 экз. |
|
Методика поверки |
МБСЕ.468212.004 МП |
1 экз. |
|
Диск с программным обеспечением |
- |
1 шт. |
|
Сумка для переноски прибора и принадлежностей |
- |
1 шт. |
|
Примечание: * Поставляется по согласованию с заказчиком | ||
приведены в разделе 10 «Порядок работы» документа «Тестер-анализатор пакетных сетей МАКС-ЕМ. Руководство по эксплуатации, совмещенное с паспортом. МБСЕ.468212.004 РЭ».
Нормативные и технические документы, устанавливающие требования к тестерам-анализаторам пакетных сетей МАКС-ЕМГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Технические условия МБСЕ 468.212.004 ТУ.
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «17» августа 2021 г. № 1799
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Тестеры-анализаторы пакетных сетей |
МАКС-ЕМ |
64979-16 |
Закрытое акционерное общество Научнопроизводственное предприятие «КОМЕТЕХ» (ЗАО НПП «КОМЕТЕХ»), г. Санкт-Петербург |
Акционерное общество Научнопроизводственное предприятие «КОМЕТЕХ» (АО НПП «КОМЕТЕХ»), г.Санкт-Петербург |
Акционерное общество Научно-производственное предприятие «КОМЕТЕХ» (ЗАО НПП «КОМЕТЕХ»), г.Санкт-Петербург | ||
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
№ 1799
. 17 августа 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителях (правообладателях) утвержденных-типов средств измерений, согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
(---------------------------------
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
