Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2018 г. №1562

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры весовые MF-50, ML-50, MS-70, MX-50

Влагомеры весовые MF-50, ML-50, MS-70, MX-50 (далее - влагомеры) предназначены для измерений массовой доли воды (влажности) в твердых, монолитных, сыпучих, пастообразных материалов, водных суспензий и неводных жидкостей.

Принцип действия влагомеров основан на термогравиметрическом анализе, при котором происходит измерение исходной массы образца, его высушивание, а затем взвешивание остатка и вычисление относительного изменения массы.

Конструктивно влагомеры выполнены в едином корпусе и состоят из взвешивающего устройства, источника нагревания (галогеновой лампы), расположенного в крышке, закрывающей чашку для размещения исследуемого образца, электронного устройства обработки измерительной информации, дисплея, клавиатуры оператора. На корпусе влагомеров установлен пузырьковый индикатор уровня.

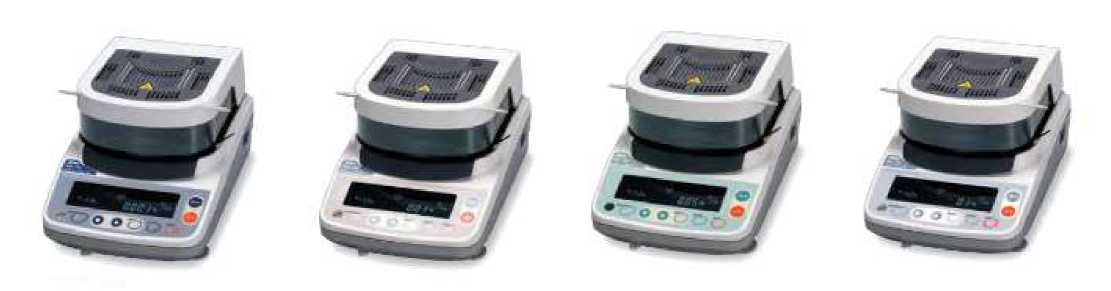

Общий вид влагомеров показан на рисунке 1.

MS-70

MX-50

MF-50

ML-50

Рисунок 1 - Общий вид влагомеров

Влагомеры снабжены следующими устройствами и функциями:

• - самодиагностика;

• - изменение дискретности индикации массы взвешиваемого образца;

• - изменение дискретности индикации относительной влажности образца;

• - отображение различных характеристик образца в процессе измерения (влажность, масса, скорость изменения массовой доли влаги т.д.).

• - таймер;

• - юстировка весоизмерительного устройства с помощью внешней гири;

• -  установка различных режимов сушки образца (стандартный, ускоренный, автоматический, по заданному времени, по команде оператора);

• - задание и вызов программ сушки (до 20 значений для влагомеров MS-70 и MX-50, до 10 значений для MF-50, до 5 значений для ML-50)

• - устройство для установки показаний влагомера на нуль по команде оператора в режиме отображения массы образца;

• - установка различных температур сушки;

• - энергонезависимое электронное запоминающее устройство для хранения результатов измерений (до 100 значений для влагомеров MS-70 и MX-50, до 50 значений для MF-50, до 30 значений для ML-50);

• - вывод результатов измерений для составления отчетов в форматах GLP, GMP и ISO.

Влагомеры оснащены интерфейсом RS-232C для передачи данных на периферийные устройства (например, персональный компьютер, принтер).

Модификации влагомеров отличаются диапазонами измерений, пределами допускаемой погрешности, наличием дополнительных устройств и набором сервисных функций.

Знак поверки в виде наклейки наносится на корпус влагомера в любом месте, доступном для просмотра.

Программное обеспечение (далее - ПО) влагомеров является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Идентификационные данные программного обеспечения приведены в таблице 1. Идентификационные данные ПО отображаются на дисплее при включении прибора.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе влагомера и типографским способом на титульный лист руководства по эксплуатации.

Таблица 3 - Комплектность средства измерений

Таблица 4 - Дополнительная комплектация

осуществляется по документу МП 40496-09 «Влагомеры весовые MF-50, ML-50, MS-70, MX-50. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 18.02.2009 г.

Основные средства поверки: гири, соответствующие классу точности F1 по ГОСТ OIML R 111-1-2009; дистиллированная вода по ГОСТ 6709-72; песок кварцевый.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Техническая документация фирмы-изготовителя.

Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС» (ООО «ЭЙ энд ДИ РУС») Адрес: 117545, г. Москва, ул. Дорожная, д. 3, корп. 6, комн. 8б Тел./факс.: (495) 937 33 44 (495) 937 55 66

ИНН 7731547200

E-mail: info@and-rus.ru

Фирма «A&D Co. LTD», Япония

Адрес: 3-23-14, Higashi-Ikebukuro, Toshima-Ku, Tokyo 170-0013, Japan

Тел.: 81(3) 5391-6132, факс: 81 (3) 5391-6148

ГЦИ СИ ФГУ «Ростест-Москва»

Адрес:117418, Нахимовский просп., д. 31

Web-сайт: www.rostest.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

25 июля 2018 г.

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 35256 «Влагомеры весовые MF-50, ML-50, MS-70, МХ-50»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «Эй энд ДИ РУС» б/д приказываю:

• 1. Внести изменения в описание типа на влагомеры весовые MF-50, ML-50, MS-70, МХ-50, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 40496-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 35256 «Влагомеры весовые MF-50, ML-50, MS-70, МХ-50» на последующие 5 лет.

• 3.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его

юридическому лицу или индивидуальному предпринимателю.
