МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

5 апреля 2019 г.                                                _№ 699

Москва

О внесении изменений в описание типа на счетчики электрической энергии трехфазные многофункциональные СЕ307

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Энергомера» от 06 марта 2019 г. № 1042 приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии трехфазные многофункциональные СЕ307, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66691-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

(                           л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: ООЕЮ36ЕЕ32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

к_______________________________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «5» апреля 2019 г. № 699

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта от ___________ №_________)

Счетчики электрической энергии трехфазные многофункциональные СЕ307

Назначение средства измерений

Счетчики электрической энергии трехфазные многофункциональные СЕ307 (далее по тексту - счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз, коэффициентов мощности в трехфазных цепях переменного тока, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.

Описание средства измерений

Принцип действия счетчиков основан на преобразовании мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике. Алгоритм вычисления полной мощности - произведение среднеквадратических значений напряжений и токов.

Счетчики предназначены для внутренней или наружной установки в зависимости от исполнения корпуса.

Исполнения счетчиков для внутренней установки, применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышленном секторе.

Исполнения счетчиков для наружной установки, могут использоваться без дополнительной защиты от окружающей среды, и устанавливаются на опору линии электропередачи или на фасаде здания.

Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).

Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, три датчика тока (шунт или трансформатор тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной или несколькими кнопками, индикаторы функционирования.

Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.

В зависимости от исполнения счетчики могут вести измерение и учет только потребленной активной или потребленной и отпущенной активной и реактивной электрической энергии суммарно и по тарифам указанным в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматр ивать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.

Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:

количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;

количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно по каждой фазе;

архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет в соответствии с таблицей 1;

Таблица 1 - глубина хранения архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет

графиков (профилей) активных и реактивных мощностей (потребления и отпуска), напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период;

архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц, с датой и временем их достижения;

для исполнения T количества импульсов, учтенных по каждому импульсному входу;

среднеквадратических значений фазных напряжений по каждой фазе;

среднеквадратических значений тока в каждой фазе;

активной мощности суммарно и по каждой фазе;

реактивной мощности суммарн о и по каждой фазе;

полной мощности суммарно и по каждой фазе;

полной мощности суммарно и по каждой фазе;

коэффициента мощности суммарно и по каждой фазе;

частоты измерительной сети;

для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «B» характеристики процесса измерений ГОСТ 30804.4.30-2013, указанных в таблице 15:

прерывания напряжения;

глубины последнего и не менее 11 предыдущих провалов напряжения;

длительности последнего и не менее 11 предыдущих провалов напряжения;

последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;

длительности последнего и не менее 11 предыдущих перенапряжений;

отрицательное и положительное отклонения напряжения электропитания;

отклонение частоты.

оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 32144 - 2013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей для которых выполняется оценка соответствия нормам приведен в таблице 15.

Измерение показателей качества электроэнергии выполняется с классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения.

В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя (исполнение Q) и (или) реле сигнализации (исполнение S).

Счетчики в зависимости от исполнения обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса, отклонений параметров сети, отклонений показателей качества электроэнергии.

Счетчики исполнения F обеспечивают фиксацию воздействий магнитом.

Счетчики в зависимости от исполнения имеют один или два электрических испытательных выходов (телеметрические выходы).

Счетчики имеют оптические испытательные выходы (индикаторы работы).

Счетчики исполнения T имеют телеметрические входы.

Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.

Счетчики исполнения D поставляются с дополнительным индикаторным устройством СЕ901, осуществляющим обмен информацией со счетчиком по радиоинтерфейсу или PLC.

Счетчики исполнения J имеют вход для подключения внешнего резервного источника питания, для обеспечения съема показаний по интерфейсам при отсутствии напряжений во входных измерительных цепях.

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов удаленного доступа, в зависимости от исполнения счетчика.

Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.

Протокол обмена по оптическому порту и интерфейсам удаленного доступа, в зависимости от исполнения счетчика соответствует стандартам IEC 62056 (DLMS/COSEM) «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой», DLP, ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными», протокол CE, протоколы ModBus, SMP, DLMS, СПОДЕС.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools».

Структура условного обозначения приведена на рисунке 1.

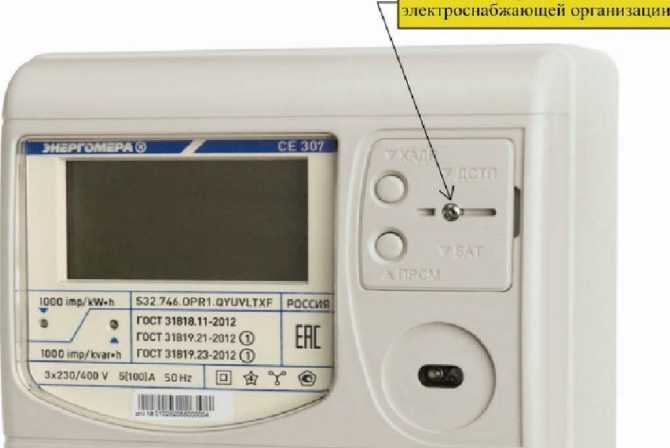

Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунке 2, 3, 4, 5, 6, 7, 8, 9, 10.

СЕ307 ХХ.ХХХ.ХХ.ХХХ XXXX

• I___________Обозначение встроенного модуля связи, при его

наличии, а также обозначение протокола обмена (при необходимости).

Дополнительные функции:

См. таблицу Ошибка! Источник ссылки не найден.*

Интегрированные интерфейсы связи:

См. таблицу *

Базовый или номинальный (максимальный) ток: 0 - 1(1,5) А

• 2 - 5(7,5) А

• 3 - 5(10) А

• 5 - 5(60) А

• 6 - 5(100) А

• 7 - 5(120) А

• 8 - 10(100) А

• 9 - 5(80) А

Номинальное фазное/линейное напряжение: 0 - 3х57,7/100В

• 4 - 3x230/400 В

Класс точности:

0 - 0,5S по активной энергии

1 - 1 по активной энергии

• 5 - 0,5S/0,5 по активной/реактивной энергии

• 6 - 0,5S/1 - по активной/реактивной энергии для

счетчиков трансформаторного включения или 0,5/1 - для счетчиков непосредственного включения

7- 1/1

8- 1/2

Тип и номер корпуса:

R32, R33- для установки на рейку

S31, S32, S33, S34 - для установки в щиток S35 - для установки на рейку или в щиток C36 - для наружной установки

Рисунок 1 - Структура условного обозначения счетчиков

Примечание - * Количество символов определяется наличием модулей связи и дополнительных программно-аппаратных опций в соответствии с таблицами 2 и 3.

Таблица 2 - перечень модулей связи

Таблица 3 - перечень дополнительных программно-аппаратных опций

Перечни литер обозначающих исполнения модулей связи и дополнительных функций могут быть расширены производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

РОССИ?

А - А50 imp/(kW*hl

R = 450imp/(kvar"h| 31230/400V 50

№_______К___

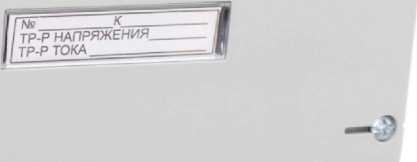

ТР-Р НАПРЯЖЕНИЯ ТР-Р ТОКА

Место пломбирования электроснабжающей

dims ГПГ

* Россия LflL

Е /йЧд'г' ы^пдддбооок

’                   R33.745.OA UVLFN    А = 800 imp/(kW»h|

5I60)A3m230/400V 50 Н/ R = BOO imp/|kvar.h|

® ГОСТ 31819.21-2012 (Т) ГОСТ 31819.23-2012 (Т)           мй¹²

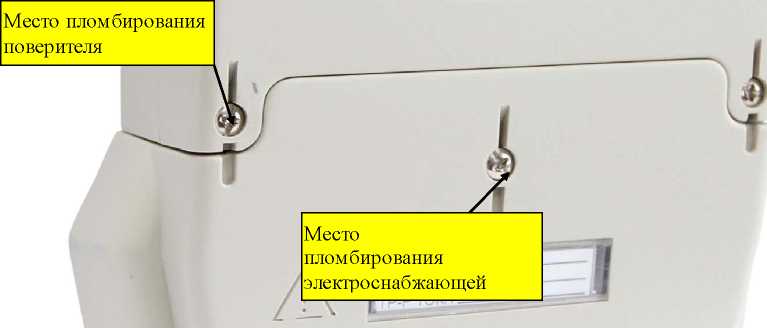

Место пломбирования электроснабжающей

Место пломбирования электроснабжающей

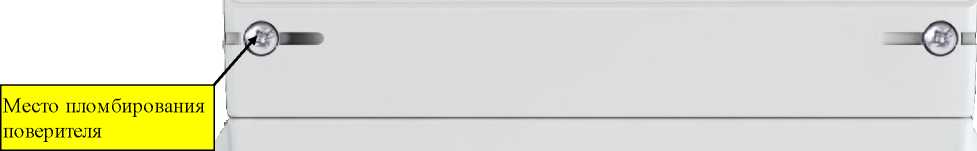

Место пломбирования поверителя

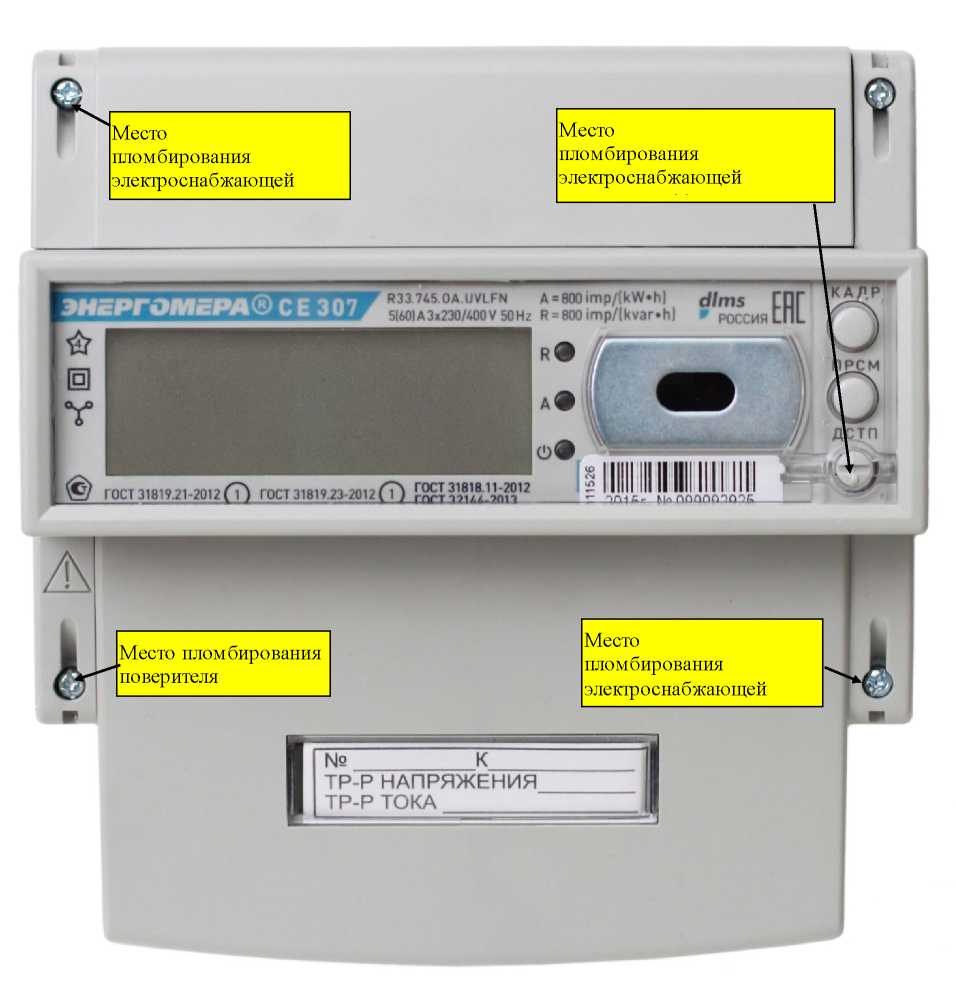

Рисунок 3 - Общий вид счетчика СЕ307 R33*

Место пломбирования поверителя

Рисунок 4 - Общий вид счетчика СЕ307 S31*

• 0

Место пломбирования поверителя

Место пломбирования электроснабжающей организации**

51190) А

Ф  А-450 imp/|kW*h)  50 Hz

3x230/400 V

Ф  R=450imp/|kvar.hl [5] “j"       tdlms

Коды дайны 10 0 - время, дата

180 энергияактивная,суммам

I ¹----11 -81 - энергия по тарифам

I---------12;3;4|- энергий IA-; !♦; R-)

Место пломбирования электроснабжающей

ок 5 - Общий вид счетчика СЕ307 S34*

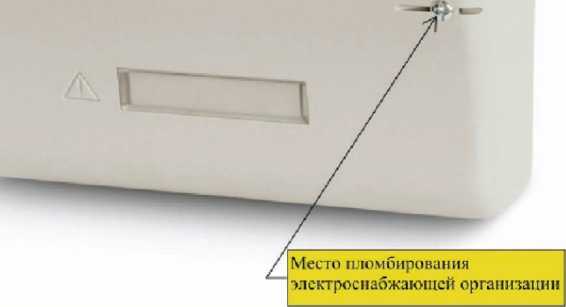

Место пломбирования электроснабжающей организации**

Место пломбирования электроснабжающей организации

R - 450 imp/|kvar. h|

А « 450 imp/lkW'hj 3 к 230/400 V; 51801А;

Hz

Коды данных: 1.0.0 - время, дата; 1.8.0 - энергия актив., сумма (Д+|

ТМ 1 ТМ 2 ВХОДЫ U рез. RS485

|12|13|U115| , ,8119120 1 21122|23|

♦ I -I \l -I Г I I I II

Is 30 mA In1ln2 GNO 9-2AVA В

(<&? РОССИЯ

Место пломбирования электроснабжающей организации

Рисунок 6 - Общий вид счетчика СЕ307 S35 исполнение 1*

ЭНЕРГОМЕРА® СЕ307 S35.543.0A.SUVF

А=4000 imp/|kW-h) @

R=4000 imр/[kvar-h) @

/5(1 OIA 3x230/400V   50 Hz

Место пломбирования электроснабжающей организации

Рисунок 7 - Общий вид счетчика СЕ307 S35 исполнение 2*

Место ОЛОМО||рОВШ1ИЯ

Место пломбирования электроснабжающей организации

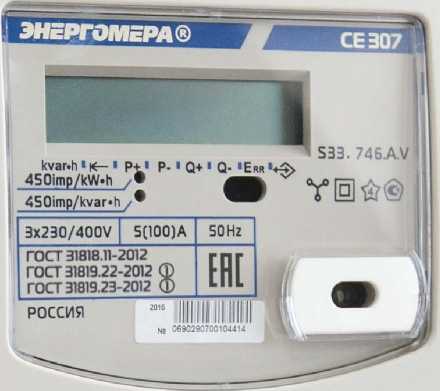

Рисунок 9 - Общий вид счетчика СЕ307 S32

Рисунок 10 - Общий вид счетчика СЕ307 S33*

Примечание: *- Надписи «10³», «10⁶», «Р+», «Р-», «Q+», «Q-», Err, kvar*h,         под ЖКИ,

являются вспомогательными и предназначены для облегчения понимания маркеров состояния возникающих на индикаторе. Допускается отсутствие вспомогательных надписей.

** - место пломбирования опциональной пломбируемой кнопки ДСТП, которая в зависимости от исполнения может отсутствовать.

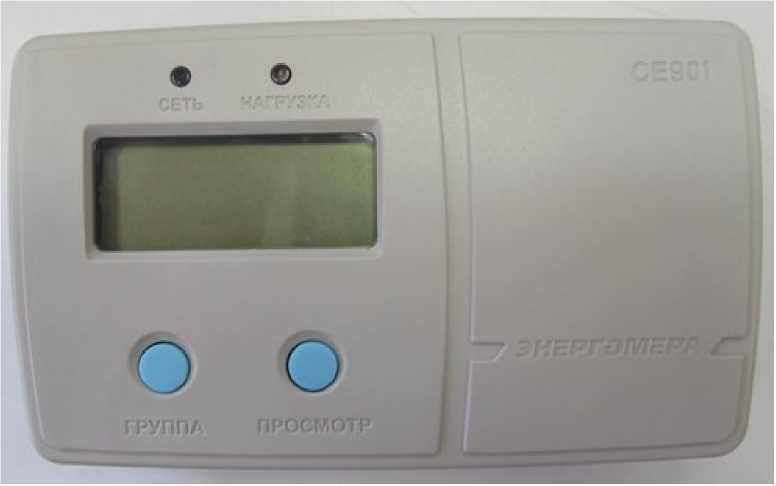

Рисунок 11 - Общий вид устройства считывания счетчиков CE901

Программное обеспечение

По своей структуре программное обеспечение счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Идентификационные данные ПО счетчиков приведены в таблице 4.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений средний по Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики счетчика указаны в таблицах 5 и 6.

Таблица 4 - метрологические характеристики

Продолжение таблицы 5

Таблица 6 - технические характеристики

Продолжение таблицы 6

Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности S_p, при трехфазном, симметричном напряжении и трехфазном, симметричном токе, не должны превышать значений, указанных в таблице 7.

Таблица 7 - пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности при трехфазном, симметричном напряжении и трехфазном, симметричном токе

Расчет пределов дополнительной относительной погрешности по средней мощности производится по следующей формуле: где: 5_p - пределы допускаемой относительной погрешности по средней мощности, %;

5_э - пределы допускаемых значений относительной погрешности при измерении электрической энергии, %;

P - величина измеренной средней мощности, выраженная в кВт (квар);

T - интервал усреднения мощности, выраженный в минутах;

KE - внутренняя константа счетчика (величина, эквивалентная «внутреннему» 1 имп., выраженному в кВт^ч; квар^ч);

D - цена единицы младшего разряда индикатора кВт (квар).

Пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и реактивной мощности Sq при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 8.

Таблица 8 - пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и реактивной мощности при трехфазном симметричном напряжении и трехфазном симметричном токе

Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности Ag в условиях влияющих величин не должны превышать значений, указанных в таблице 9.

Таблица 9 - пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности в условиях влияющих величин

Пределы допускаемых значений основной относительной погрешности при измерении полной мощности d_S при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 10.

Таблица 10 - пределы допускаемых значений основной относительной погрешности при измерении полной мощности при трехфазном симметричном напряжении и трехфазном симметричном токе

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока S_I не должны превышать значений, указанных в таблице 11.

Таблица 11 - пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока

Пределы допускаемой дополнительной погрешности при измерении среднеквадратических значений силы тока и мощности, вызванной воздействием магнитной индукции внешнего происхождения 0,5 мТл, не должны превышать величины, рассчитанной по формуле

0,15 + 0,8(/изм / /ном) ’ где: Х - расчетная величина;

1_изм - измеренное значение силы тока;

1_ном - номинальный ток.

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений 5и не должны превышать значений, указанных в таблице 12.

Таблица 12 - пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений

Пределы допускаемых значений основной абсолютной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов не должны превышать ±1° в диапазоне от минус 180 до плюс 180 ° для счётчиков всех классов точности при величине тока от 0,05 1_ном до 1_макс или от 0,05 1_б до 1_макс и в диапазоне напряжений указанных в таблице 5.

Пределы допускаемой дополнительной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов вызванной воздействием четных и нечетных гармоник и субгармоник в цепях тока и напряжения согласно п. 8.2.2 ГОСТ 31819.21-2012 и субгармоник в цепях тока согласно п. 8.2.2 ГОСТ 31819.22-2012 не должны превышать ±30 °.

Пределы допускаемых значений абсолютной погрешности при измерении частоты напряжения сети не должны превышать ±0,01 Гц (для исполнения Z) или ±0,1 Гц (для исполнения без Z) в диапазоне от 47,5 до 52,5 Гц или от 57,5 до 62,5 Гц для счётчиков всех классов точности.

Средний температурный коэффициент при измерении активной энергии, активной мощности, реактивной энергии, реактивной мощности не должен превышать пределов, установленных в таблице 13, при измерении напряжений, токов не должен превышать пределов, установленных в таблице 14.

Таблица 13 - средний температурный коэффициент при измерении активной энергии, активной мощности, реактивной энергии, реактивной мощности

Примечание: * при измерении реактивной энергии, мощности.

Таблица 14 - Средний температурный коэффициент при измерении при измерении напряжений,

токов

Счетчики должны начать и продолжать регистрировать показания электроэнергии при симметричных значениях тока, указанных в таблице 15 для активной и реактивной энергии при коэффициенте мощности равном 1.

Таблица 15 - стартовый ток (чувствительность).

Пределы допускаемой погрешности при измерении показателей качества электроэнергии указаны в таблице 16.

Таблица 16 - пределы допускаемой погрешности при измерении показателей качества

электроэнергии

Пределы допускаемой погрешности при измерении коэффициента мощности указаны в таблице 17.

Таблица 17 - пределы допускаемой погрешности при измерении коэффициента мощности

Знак утверждения типа

наносится на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 18 - комплектность

Поверка

осуществляется по документу САНТ.411152.166 Д1 «Счетчики электрической энергии трехфазные многофункциональные СЕ307. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 15.01.2018 г.

Основные средства поверки:

установка для поверки счетчиков электрической энергии СУ201 -3-0,05-K-X-X-X-X-1 с эталонным ваттметром-счетчиком СЕ603КС-0,05-120, а также укомплектованная трансформаторами тока гальванической развязки ТТГР 100/100 (регистрационный номер в Федерильном информационном фонде 3790 1 -14);

секундомер СОСпр-2б (регистрационный номер в Федерильном информационном фонде 2231-72).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на навесную пломбу давлением пломбира, а также в виде оттиска в паспорт счетчика или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным многофункциональным СЕ307

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 3 1819.23 - 2 0 1 2 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными

ТУ 4228-126-63919543-2016 Счетчики электрической энергии трехфазные многофункциональные СЕ307. Технические условия

Изготовитель

Акционерное общество «Электротехнические заводы «Энергомера» (АО«Энергомера») ИНН 2635133470

Адрес: 355029, Ставропольский край, г. Ставрополь, ул. Ленина, 415, оф. 294

Телефон: 8 (8652) 35-75-27; 8 (8652) 35-67-45

Факс: 8 (8652) 56-66-90; 8 (8652) 56-44-17

E-mail: concern@energomera.ru

Web-сайт: http://www.energomera.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон : 8 (495) 437 55 77

Факс: 8 (495) 437 56 66

E- mail : office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа 30004-13 от 29.03.2018 г.
