МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕ1 УЛИРОВА н И Ю И МЕТРОЛОГИИ (Госстандарт)

17 марта 2020 г.                                                   549

---- №______

Москва

О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 38831 «Клещи токоизмерительные серии CL моделей CL220, CL320, CL340, CL345, CL360»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Иокогава Электрик СНГ» от 31 января 2020 г. № YRU-L020-0237 и № YRU-L020-0238, приказываю:

• 1. Переоформить свидетельство об утверждении типа № 38831 «Клещи токоизмерительные серии CL моделей CL220, CL320, CL340, CL345, CL360», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 43563-10, в связи с переименованием изготовителя с фирма Kew (Thailand) Ltd., Таиланд на Yokogawa Test & Measuremant Corporation, Япония, завод-изготовитель фирма Kew (Thailand) Ltd., Таиланд.

• 2. Продлить срок действия свидетельства об утверждении типа № 38831 «Клещи токоизмерительные серии CL моделей CL220, CL320, CL340, CL345, CL360» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину),

.ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и                 выдачу                 его                 заявителю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/-----------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1O36E1BO7EOFB8OEA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 05.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» марта 2020 г. № 549

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Клещи токоизмерительные серии CL моделей CL220, CL320, CL340, CL345, CL360

Клещи токоизмерительные серии CL моделей CL220, CL320, CL340, CL345, CL360 (далее - клещи) предназначены для измерений силы постоянного и переменного тока при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.

Принцип действия клещей основан на преобразовании входного аналогового сигнала в цифровой с помощью быстродействующего аналого-цифрового преобразователя (АЦП).

Клещи обладают функциями автоматического и ручного выбора поддиапазонов измерений, проверки целостности цепи, удержания показаний, установки нуля.

Конструктивно клещи представляют собой ручной прибор в пластмассовом корпусе с элементами питания, имеют 4-разрядный жидкокристаллический дисплей, переключатель режимов работы, входные разъемы.

Модели клещей идентичны по управлению и отличаются друг от друга функциональными возможностями, диапазонами измерений, пределами допускаемых погрешностей, массой и габаритными размерами.

Фотография общего вида клещей представлена на рисунке 1.

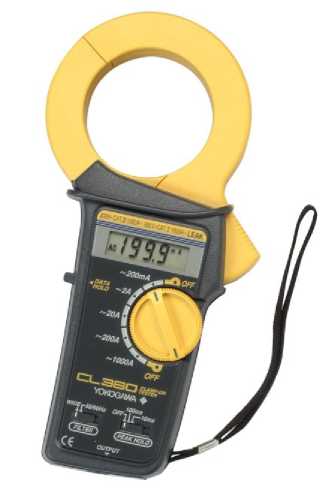

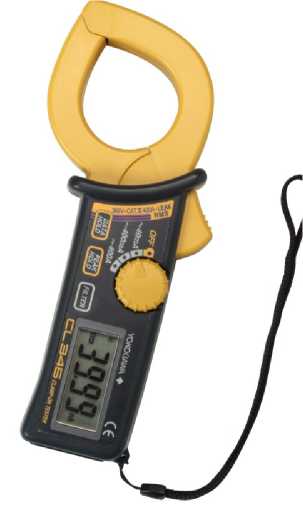

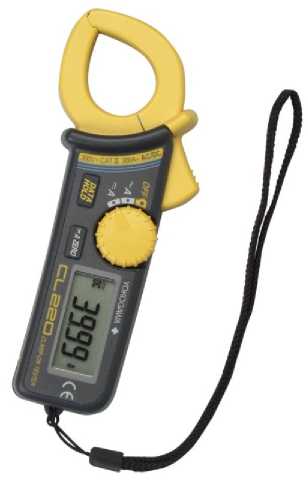

Рисунок 1 - Общий вид клещей токоизмерительных серии CL

(слева - общий вид моделей CL220, CL320, в центре - CL340, CL345, справа - CL360)

Пломбирование не предусмотрено.

Метрологические характеристики клещей приведены в таблице 1.

аблица 1 - Метрологические характеристики клещей

Примечания:

1- I - измеренное значение силы тока, А или мА (в соответствии с верхним пределом диапазона измерений);

2 - погрешность измерений силы переменного тока для частот свыше 440 Гц установлена по данным фирмы-изготовителя, погрешность измерений силы переменного тока для значений ниже 3,2 А установлена по данным фирмы -изготовителя

Основные технические характеристики приведены в таблице 2

Таблица 2 - Основные технические характеристики

наносится на титульные листы руководств по эксплуатации типографским способом и на клещи в виде наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность клещей

осуществляется в соответствии с документом МП 43563-10 «Клещи токоизмерительные серии CL моделей CL220, CL320, CL340, CL345, CL360 фирмы «Kyoritsu Electrical Instruments Works, Ltd.», Япония. Методика поверки», утвержденным ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 23.12.2009 г.

Основные средства поверки:

- калибратор универсальный 9100Е (с токовыми катушками 10 и 50 витков, опция 200), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25985-09.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация фирмы-изготовителя

Yokogawa Test & Measurement Corporation, Япония

Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan завод-изготовитель фирма Kyoritsu Electrical Instruments Works, Ltd., Япония Адрес: Ehime factory 480 Sakado, Uwa-cho, Seiyo City, Ehime, 797-0045

Общество с ограниченной ответственностью «Иокогава Электрик СНГ»

(ООО «Иокогава Электрик СНГ»)

Адрес: 129110, г. Москва, Самарская ул., д.1, БЦ «Новион», этаж 4

Телефон: +7 (495) 737-78-68/71

Факс: +7 (495) 737-78-69

Е-mail: info@ru.yokogawa.com

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

Адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13 Телефон: +7 (495) 583-99-23

Факс: + (495) 583-99-48

Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.

Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«17» марта 2020 г.
