МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 сентября 2019 г.

Москва

О внесении изменений в описание типа на счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЭЛЬСТЕР Газэлектроника» от 2 августа 2019 г. №755 приказываю:

• 1. Внести изменения в описание типа на счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65231-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

(---------------------------------1----

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: С 08.11.2018 до 08.11.2019

\ ,_____________

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом предназначены для измерений объема газа, приведенного к температуре плюс 20 °C.

Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом состоят из металлического корпуса, измерительного механизма диафрагменного типа и электронного индекса.

Принцип действия счетчиков газа объемных диафрагменных BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, образующих измерительные камеры. Поступательное движение мембран через редуктор преобразуется во вращательное движение, передаваемое с помощью муфты электронному индексу.

Электронный индекс оснащен термопреобразователем сопротивления, установленным в металлическом корпусе, точечным матричным дисплеем, электронным блоком коррекции, встроенным источником питания, GPRS модемом и оптическим интерфейсом. Счетчик газа объемный диафрагменный BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом осуществляет коррекцию объема газа по измеренному значению температуры с учетом условно-постоянных подстановочных значений давления и коэффициента сжимаемости.

Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом выпускается с левым и правым направлениями потока газа.

В зависимости от измеряемого объемного расхода газа счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом имеют типоразмер BK-G4 ЕТе и BK-G6 ЕТе.

Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом могут выпускаться в исполнении «Н» с повышенной точностью.

Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом могут выпускаться со встроенным запорным клапаном, управление которым осуществляется с помощью дистанционной команды поставщика газа.

Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом выполняют функции:

• - вычисления объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 на основании подстановочных значений давления и коэффициента сжимаемости;

• - архивирования данных;

• - передачи информации по GPRS модему и оптическому интерфейсу;

• - защиты информации от несанкционированного доступа.

Фотография общего вида счетчиков газа объемных диафрагменных BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом представлена на рисунке 1. Схема пломбировки счетчиков газа объемных диафрагменных BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом представлена на рисунке 2. Пломбировку осуществляют с помощью пломб № 1 и № 2 с нанесением знака завода-изготовителя. После технического обслуживания осуществляют пломбирование пломбой № 3, вместо пломбы № 2.

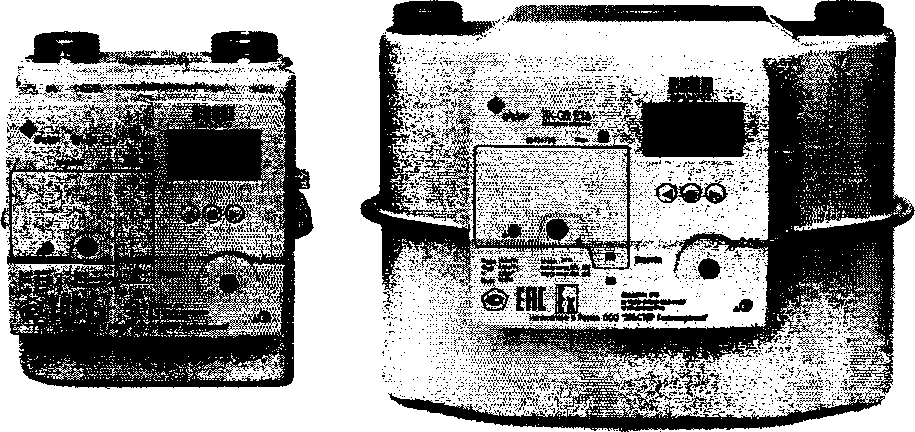

BK-G4 ETe                             BK-G6 ЕТе

Рисунок 1 - Общий вид

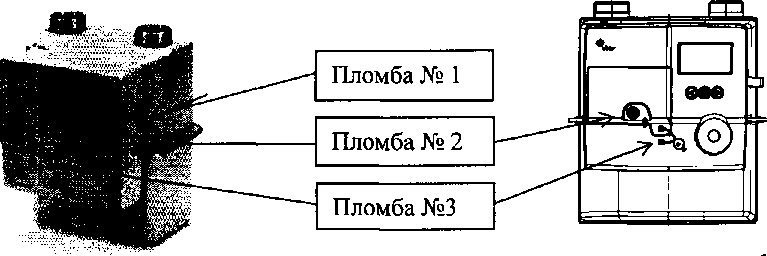

Рисунок 2 - Схема пломбировки

является встроенным программным обеспечением электронного индекса. Программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Защита программного обеспечения осуществляется с помощью специальных средств защиты, разграничением уровней доступа, путем введения паролей, ведения архива событий. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

наносится на корпус электронного индекса методом печати или гравировки и на титульный лист паспорта типографским способом.

Комплектность счетчиков газа объемных диафрагменных BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом приведена в таблице 4.

Табл и ц а 4 - Комплектность

осуществляется по документу МП 0455-1-2016 «Инструкция. Государственная система обеспечения единства измерений. Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6ETe с электронным индексом. Методика периодической поверки», утвержденному ФГУП «ВНИИР» 15 июля 2016 г. или по документу МП 0456-1-2016 «Инструкция. Государственная система обеспечения единства измерений. Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом. Методика первичной поверки», утвержденному ФГУП «ВНИИР» 15 июля 2016 г.

Основные средства поверки:

- рабочий эталон объемного расхода газа 1-го разряда в соответствии с ГПС, утвержденной приказом Госстандарта от 29.12.2018 г. № 2825, в диапазоне значений от 0,04 до 10 м³/ч с пределами допускаемой погрешности не более ±0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков газа объемных диафрагменных BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом с требуемой точностью.

Знак поверки наносится на паспорт и (или) свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 2939-63 Газы. Условия для определения объема

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа

ЭРГП.407269.200 ТУ Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом. Технические условия

Общество с ограниченной ответственностью «ЭЛЬСТЕР Г азэлектроника»

(ООО «ЭЛЬСТЕР Газэлектроника»)

ИНН5243013811

Адрес: 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а Телефон:(83147) 7-98-00; 7-98-01, факс: (83147) 7-22-41

E-mail: info.ege@elster.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО Центр Метрологии «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон (факс): (843) 214-20-98, (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
