ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной воды турбинные ВВТ
Назначение средства измеренийСчетчики холодной воды турбинные ВВТ предназначены для измерений объема воды, протекающей в системах холодного водоснабжения.
Описание средства измеренийПринцип работы счетчиков холодной воды турбинных ВВТ состоит в преобразовании скорости потока воды во вращение турбинки.
Счетчики холодной воды турбинные ВВТ состоят из корпуса, преобразователя расхода и электронного индикаторного устройства. Корпус представляет собой отрезок трубопровода с фланцами для присоединения к трубопроводу основной магистрали. Преобразователь расхода установлен внутри корпуса и от осевого перемещения удерживается пластмассовым фиксатором, состоит из переднего и заднего струевыпрямителей, а также турбинки, на ступице которой установлены металлические пластины. Индикаторное устройство состоит из датчика, электронного вычислителя и дисплея.
Счетчики холодной воды турбинных ВВТ выпускается в следующих модификациях: ВВТ-Ду-РК - комплектация радиомодулем; ВВТ-Ду-И комплектация импульсным выходом; ВВТ-Ду-К комплектация кабельным выходом; ВВТ-Ду-РК (И, К) -0,1 (1) - значение цены импульса импульсного выхода; интерфейс кабельного выхода (RS-485 или M-Bus), которые отличаются номинальным диаметром, наличием различных выходов.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) ВВТ-50, ВВТ-65, ВВТ-80, ВВТ-100, ВВТ-150, ВВТ-200
б) ВВТ-25, ВВТ-32, ВВТ-40

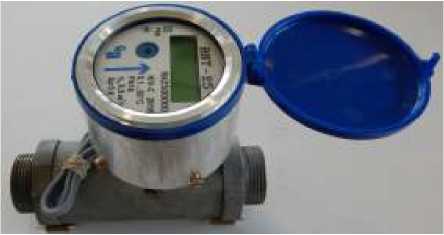

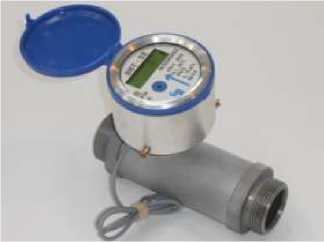

Рисунок 1- Общий вид средства измерений.
б) ВВТ-25, ВВТ-32, ВВТ-40

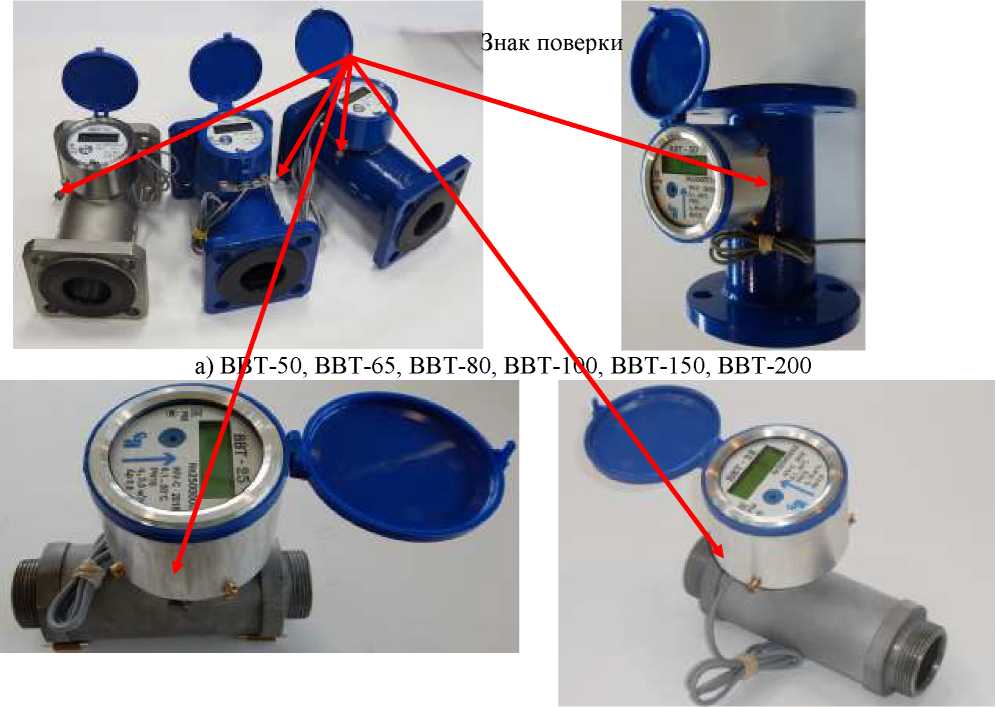

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение выполняет функции вывода результатов измерений на дисплей и является насчитываемым.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«ESM» |
|
Номер версии (идентификационный номер) ПО |
Ver. 01 |
|
Цифровой идентификатор ПО (контрольная сумма) |
Не используется |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||||||||||||||||
|
Диаметр условного прохода Ду, мм |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 | |||||||||||||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
В |
В |
С |
С |
В |
В |
С |
С |
В |
В |
С |
С |
В |
С |
В |
С |
В |
С |
В |
С |
В |
С |
В |
С |
|
Максимальный расход, Qmax, м3/ч |
12 |
7 |
12 |
7 |
20 |
12 |
20 |
12 |
25 |
20 |
25 |
20 |
70 |
65 |
80 |
70 |
135 |
120 |
170 |
160 |
30 0 |
300 |
600 |
500 |
|
Номинальный расход, Qn, м3/ч |
7 |
3,5 |
7 |
3,5 |
16 |
6 |
16 |
6 |
20 |
10 |
20 |
10 |
56 |
50 |
64 |
60 |
120 |
80 |
150 |
100 |
26 0 |
200 |
500 |
300 |
|
Переходный расход, Qt, м3/ч |
0,14 |
0,14 |
0,053 |
0,053 |
0,24 |
0,24 |
0,08 |
0,08 |
0,4 |
0,4 |
0,09 |
0,09 |
0,30 |
0,22 |
0,36 |
0,35 |
0,45 |
0,45 |
0,50 |
0,45 |
1,3 |
1,2 |
6,0 |
5,0 |
|
Минимальный расход, Qmin, м3/ч |
0,06 |
0,06 |
0,035 |
0,035 |
0,07 |
0,07 |
0,05 |
0,05 |
0,12 |
0,12 |
0,07 |
0,07 |
0,15 |
0,08 |
0,20 |
0,12 |
0,25 |
0,15 |
0,25 |
0,20 |
0,7 |
0,4 |
3,0 |
2,5 |
|
Порог чувствительности, не более, м3/ч |
0,03 |
0,03 |
0,025 |
0,025 |
0,035 |
0,035 |
0,03 |
0,03 |
0,06 |
0,06 |
0,035 |
0,035 |
0,05 |
0,03 |
0,07 |
0,035 |
0,10 |
0,05 |
0,11 |
0,09 |
0,3 |
0,2 |
1,4 |
1,2 |
|
Пределы допускаемой относительной погрешности измерений объема, %
Qmin < Q < Qt
Qt < Q < Qmax |
±5 ±2 | |||||||||||||||||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Диаметр условного прохода Ду, мм |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
Емкость индикаторного устройства, м3 |
999999,9999 | ||||||||
|
Наименьшая цена деления, м3 |
0,00001 |
0,0001 | |||||||
|
Давление рабочей среды, МПа, не более |
1,6 | ||||||||
|
Температура рабочей среды, °С |
от +0,1 до +50 | ||||||||
|
Температура окружающего воздуха, °С |
от +5 до +50 | ||||||||
|
Цена импульса дистанционной передачи, м3 |
0,001; 0,01; 0,1 |
0,1 или 1,0 | |||||||
|
Средняя наработка на отказ, ч, не менее |
100000 | ||||||||
|
Средний срок службы, лет, не менее |
12 | ||||||||
|
Интерфейс кабельного выхода |
RS-485 или M-bus | ||||||||
|
Степень защиты от проникновения пыли и влаги по ГОСТ 14254-2015 |
IP68 | ||||||||
|
Присоединение к трубопроводу по ГОСТ 33259-2015 |
- |
фланцевое | |||||||
|
Г идравлическое сопротивление, м / (м3/ч)2 |
3,540’2 |
1,3-10’2 |
9,240’3 |
1,2-10"3 |
9,3-10’4 |
2-10"4 |
3,6-10"4 |
6-10’5 |
7,2-10’5 |
|
Габаритные размеры, мм, не более |
170x260 |
170x260 |
190x300 |
200x125x248 |
200x140x256 |
225x150x275 |
250x215x300 |
300x275x380 |
350x330x437 |
|
Масса, кг, не более |
3,5 |
3,5 |
3,6 |
5,9 |
7,5 |
9 |
15,2 |
24 |
39 |
наносится на индикатор счетчиков методом сеткографии, на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчики холодной воды турбинные |
ВВТ |
1 шт. |
|
Паспорт |
10851.50.00.00.00.00 ПС |
1 экз. |
|
Методика поверки |
РТ-МП-4332-449-2017 (с Изменением № 1) |
1 экз. |
Поверка осуществляется по документу РТ-МП-4332-449-2017 «ГСИ. Счётчики холодной воды турбинные ВВТ. Методика поверки» (с Изменением № 1), утвержденному ФБУ «Ростест-Москва» 16 июля 2018 г.
Основные средства поверки:
установка поверочная расходомерная ТАЙФУН, модификация ТАЙФУН-1000 (регистрационный номер в Федеральном информационном фонде 60684-15);
установка поверочная расходомерная ТАЙФУН-200М (регистрационный номер в Федеральном информационном фонде 59863-15);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на счетчик, свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам холодной воды турбинным ВВТГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 256 от 07.02.2018 г.
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования
ТУ 26.51.63-015-10836627-2017 Счетчики холодной воды турбинные ВВТ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Завод Водоприбор»
(ООО «Завод Водоприбор»)
ИНН 4028052648
Адрес: 249091, Калужская область, г. Малоярославец, ул. Кирова, д. 1, корп. 3
Телефон: +7 (495) 647-07-62
Е-mail: vodopribor@vodopribor.su
Web-сайт: http://www.vodopribor.su
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (495) 544 00 00
Web-сайт: www.rostest.ru
Е-mail: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
