МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

 1356

19 июля 2021 г.

Москва

Об утверждении типа средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Утвердить:

тип средств измерений, сведения о котором прилагаются к настоящему приказу;

описание      типа      средств      измерений,      прилагаемое

к настоящему приказу.

  • 2. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

-----------------------------------\

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028B828700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

\_________________/




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «19» июля 2021 г. № 1356 Сведения

об утвержденном типе средства измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-

вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Датчики давления

Агат-500

С

80892-21

000009, 000015,

000027, 000040,

000120, 000138

Общество с ограниченной ответственностью "Научно-производственное объединение "АГАТ" (ООО "НПО "АГАТ"), г.

Санкт-Петербург

Общество с ограниченной ответственностью "Научно-производственное объединение

"АГАТ" (ООО "НПО "АГАТ"), г.

Санкт-Петербург

ОС

МП 20201-2020

3 года

Общество с ограниченной ответственностью "Научно-производственное объединение

"АГАТ" (ООО "НПО

"АГАТ"), г.

Санкт-Петербург

ФГУП

"ВНИИМС", г.

Москва

18.07.2020




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «19» июля 2021 г. № 1356

Лист № 1 Регистрационный № 80892-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления Агат-500

Назначение средства измерений

Датчики давления Агат-500 (далее - датчики) предназначены для непрерывных измерений и преобразования измеряемой величины - абсолютного и избыточного давления, разрежения, давления-разрежения, разности давлений, гидростатического давления рабочих сред в электрический унифицированный выходной сигнал постоянного тока, а также цифровой сигнал.

Описание средства измерений

Принцип действия датчиков основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемого давления мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналогоцифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а также на устройство, формирующее унифицированный аналоговый ток 4-20 мА совмещенный с цифровым сигналом на базе HART-протокола или цифровой сигнал на базе интерфейса RS 485 c протоколом обмена Modbus RTU.

Конструктивно датчик состоит из первичного преобразователя давления и электронного блока обработки сигналов.

Датчики имеют исполнения:

  • - общепромышленное без врывозащиты «Агат-500»;

  • - взрывозащищенное «искробезопасная электрическая цепь» «Агат-500-Exi»;

  • - взрывозащищенное «взрывопроницаемая оболочка» «Агат-500-Exd»;

  • -   взрывозащищенное «взрывопроницаемая оболочка» и «искробезопасная электрическая цепь» «Агат-500-Exdi»;

  • - атомное для применения на объектах атомной энергетики «Агат-500-АС»;

  • - атомное взрывозащищенное «искробезопасная электрическая цепь» для применения на объектах атомной энергетики «Агат-500-Exi-AC», «Агат-500-Exd-AC»; «Агат-500-Exdi-AC»;

  • - морское - «Агат-500-М», Агат-500-Exi-M», «Агат-500-Exd-M»; «Агат-500-Еxdi-М»;

  • - для работы на газообразном кислороде «Агат-500-К»;

  • - для применения в средах с содержанием сероводорода «Агат-500-S».

Датчики являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.

Датчики являются многопредельными с возможностью изменения верхних пределов измерений или диапазонов измерений.

Датчики, в зависимости от измеряемой величины, имеют исполнения:

«ДИ» - датчики избыточного давления;

«ДА» - датчики абсолютного давления;

«ДВ» - датчики разряжения;

«ДИВ» - датчики давления-разряжения;

«ДД» - датчики разности давлений;

«ДГ» - датчики гидростатического давления.

В зависимости от технических и метрологических характеристик датчики могут иметь различные модели и исполнения. Обозначение исполнения датчиков приведено в виде буквенно-цифрового кода имеет структуру, расшифровка которой приведена в технической

документации.

Пример максимально возможного кода заказа:

Агат-500

Exi

АС

2

ДИ-1151

(0...2,5)МПа

015

H42

LD

t1

B

SC14

М20

СК

KB

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

Обозначение модели датчика

2

Код исполнения датчиков по виду взрывозащиты:

-   - без взрывозащиты (общепромышленное);

Exi - взрывозащищенное «искробезопасная электрическая цепь»;

Exd - взрывозащищенное «взрывопроницаемая оболочка»;

Exdi - взрывозащищенное «взрывопроницаемая оболочка» и «искробезопасная электрическая цепь».

3

Код исполнения датчиков с учетом требований:

АС - эксплуатации на объектах атомной энергетики;

М - морское исполнение;

К - для работы на газообразном кислороде и кислородосодержащих газовых смесях; S - для применения в средах с содержанием сероводорода.

4

Класс безопасности по НП-001-2015 для датчиков с кодом исполнения АС, ЕхыАС, Exd-AC, Exdi-АС

  • 2 - класс безопасности 2

  • 3 - класс безопасности 3

  • 4 - класс безопасности 4

5

Код исполнения модели датчика по типу и диапазону измеряемого давления

6

Нижний и верхний предел (диапазон) измерения.

Для датчиков ДВ верхний предел измерения указывается без знака «-»: (0.. .Рв)

7

Код предела допускаемой основной приведенной погрешности

8

Тип выходного сигнала:

H42 - аналоговый токовый сигнал 4-20 мА совмещённый с HART-протоколом;

H42v - аналоговый токовый сигнал 4-20 мА совмещённый с HART- протоколом, с функцией корнеизвлечения;

H24 - аналоговый токовый сигнал 20-4 мА совмещённый с HART-протоколом; Mbs - цифровой выходной сигнал с интерфейсом RS-485 по протоколу Modbus.

9

Наличие встроенного цифрового индикатора

10

Диапазоны рабочих температур датчиков:

t1 - от +5 до +70 °С - Климатическое исполнение УХЛ3.1 по ГОСТ 15150; t2 - от -40 до +70 °С - Климатическое исполнение У2 -по ГОСТ 15150;

t3 - от -25 до +80 °С - Климатическое исполнение Т3 по ГОСТ 15150;

t4 - от -45 до +85 °С - (базовое исполнение);

t5 - от -60 до +85 °С

11

Маркировочная бирка

12

Разъем штепсельный SCxx или код ввода кабельного Кхх

13

Код монтажных частей

14

Код монтажного кронштейна

15

Поставляется с установленным клапанным блоком

Фотографии общего вида датчика Агат-500 представлены на рисунках 1 - 7.

Приказ Росстандарта №1356 от 19.07.2021, https://oei-analitika.ru

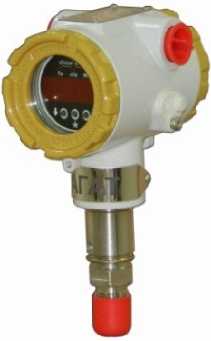

Рисунок 1 - Общий вид датчиков давления ДИ, ДА, ДВ,

ДИВ с верхним пределом

измерения Pmax > 600 кПа

Приказ Росстандарта №1356 от 19.07.2021, https://oei-analitika.ru

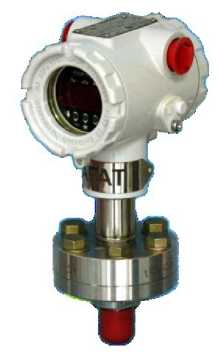

Рисунок 2 - Общий вид датчиков давления ДИ, ДА, ДВ, ДИВ с разделительной мембраной

Приказ Росстандарта №1356 от 19.07.2021, https://oei-analitika.ru

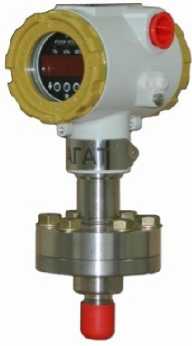

Рисунок 3 - Общий вид датчиков давления ДИ с разборной разделительной мембраной

Приказ Росстандарта №1356 от 19.07.2021, https://oei-analitika.ru

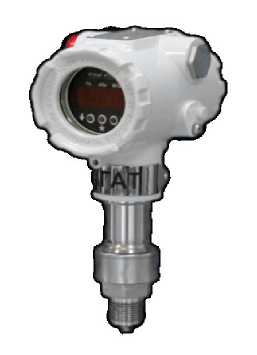

Рисунок 4 - Общий вид датчиков давления ДИ, ДА, ДВ,

ДИВ сверхним пределом измерения Pmax < 600 кПа

Приказ Росстандарта №1356 от 19.07.2021, https://oei-analitika.ru

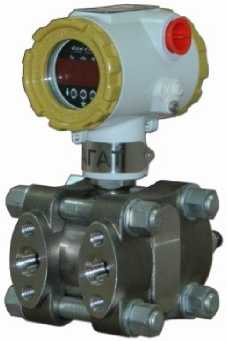

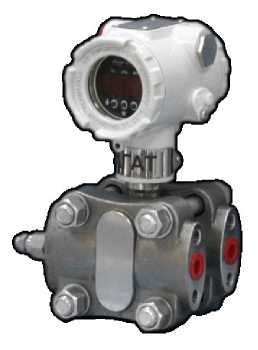

Рисунок 5 - Общий вид датчиков давления ДД

Приказ Росстандарта №1356 от 19.07.2021, https://oei-analitika.ru

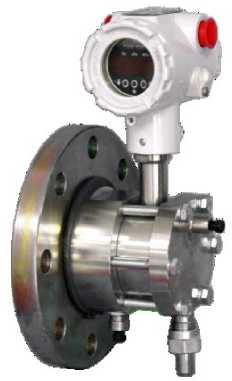

Рисунок 6 - Общий вид датчиков давления ДГ

Приказ Росстандарта №1356 от 19.07.2021, https://oei-analitika.ru
Приказ Росстандарта №1356 от 19.07.2021, https://oei-analitika.ru

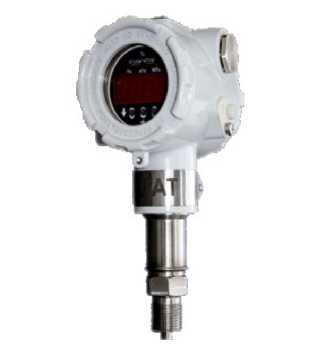

Рисунок 7 - Общий вид датчиков исполнения АС

Приказ Росстандарта №1356 от 19.07.2021, https://oei-analitika.ru

Пломбирование датчиков не предусмотрено.

Программное обеспечение

Идентификационные данные встроенного программного обеспечения датчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

по HART

по MODBUS RTU

Идентификационное наименование ПО

EPDD hart.a43

EPDD modbus.a43

Номер версии (идентификационный номер) ПО

не ниже 1.0

не ниже 1.0

Цифровой идентификатор ПО

Программное обеспечение неизменяемое и несчитываемое.

Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические характеристики датчиков приведены в таблице 2.

Основные технические характеристики датчиков приведены в таблице 3.

Таблица 2 - Метрологические характеристики датчиков давления Агат-500

Наименование характеристики

Значение

Диапазоны измерений давления, кПа: 1) - избыточного давления (ДИ)

минимальный диапазон измерений, кПа

от 0 до 0,16

максимальный диапазон измерений, МПа

от 0 до 100

- абсолютного давления (ДА)

минимальный диапазон измерений, кПа

от 0 до 2,5

максимальный диапазон измерений, МПа

от 0 до 16

- разрежения (ДВ)

минимальный диапазон измерений, кПа

от -0,16 до 0

максимальный диапазон измерений, кПа

от -100 до 0

- давления - разрежения (ДИВ)

минимальный диапазон измерений, кПа

от -0,125 до +0,125

максимальный диапазон измерений, кПа

от -100 до +2400

- разности давлений (ДД)

минимальный диапазон измерений, кПа

от 0 до 0,16

максимальный диапазон измерений, МПа

от 0 до 16

- гидростатического давления (ДГ)

минимальный диапазон измерений, кПа

от 0 до 1,6

максимальный диапазон измерений, кПа

от 0 до 250

Пределы допускаемой основной приведенной (к диапазону измерений Ртах) погрешности (у) при настройке Ртах, % 2) 3) 4)

- при Ртах > 600 кПа

±0,04; ±0,05 ±0,065; ±0,075; ±0,10; ±0,15; ±0,2; ±0,25; ±0,5; ±1,0

- при Ртах > 10 кПа

±0,075; ±0,10; ±0,15; ±0,2; ±0,25; ±0,5; ±1,0

- при Ртах > 1,6 кПа

±0,2; ±0,25; ±0,5; ±1,0

Продолжение Таблицы 2

Пределы допускаемой основной

P

PP

р      р

приведенной (к диапазону измерений Рв) погрешности (у) при настройке Рв, % 2) 3)

max < р < р

PB — Pmax

max   р < max

10 B 2

max < р < max

25 B 10

±0,04

±0,10

±0,50

±0,05

±0,10

±0,50

±0,065

±0,10

±0,50

±0,075

±0,10

±0,50

±0,10

±0,10

±0,50

±0,15

±0,15

±0,50

±0,20

±0,20

±0,50

±0,25

±0,25

±0,50

±0,50

±0,50

±1,00

±1,00

±1,00

±1,00

Пределы допускаемой дополнительной приведенной (к диапазону измерений)

P

Р

Р

погрешности, вызванной отклонением

± (0,03 + 0,04 -max)

P

±(0,05 + 0,05 max)

±(0,1 + 0,04 -max)

температуры окружающей среды от нормальных условий, %/ 10 °С, не более

В

В

В

Максимальное рабочее (статическое) давление Рраб датчиков разности давлений и гидростатического давления, МПа 2)

4; 10; 25; 40

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной влиянием изменения статического давления Рраб для датчиков разности давлений, гидростатического давления, %/ 1 МПа

±

Р

V = K ■ Р ■ max VP  KP Рраб  р

РВ

5)

Нормальные условия измерений:

- температура окружающей среды, °С

от +21 до +25

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

Примечания:

  • 1) По требованию заказчика датчики могут быть изготовлены в других единицах измерения, допущенных к применению в РФ - Па, МПа, кгс/см2, мм. вод. ст., мм. рт. ст.

  • 2) Конкретные значения приведены в эксплуатационной документации.

  • 3) Pmax - максимальный верхний предел измерений модели датчика.

Рв - верхний предел измерений, на который настроен датчик от Ртах до Ртах /25.

Рраб - значение рабочего избыточного давления.

  • 4) Вариация выходного сигнала не превышает значения допускаемой основной приведенной

(ок диапазонау измерений) погрешности, %

  • 5) Kp - коэффициент равный: ±0,02; ±0,04; ±0,08; ±0,2 %/1 МПа, в зависимости от исполнения датчика, конкретные значения приведены в эксплуатационной документации.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Выходные сигналы:

  • - аналоговый сигнал постоянного тока, мА

  • - цифровой сигнал

от 4 до 20 мА,

HART; RS 485 c протоколом обмена Modbus RTU

Напряжение питания постоянного тока, В

  • - для выходного сигнала 4-20 мА

  • - для выходного сигнала HART

  • - для выходного сигнала RS 485 c протоколом обмена Modbus RTU.

от 14 до 42

от 18,5 до 42

от 8 до 30

Масса, кг, не более 1)

1,0; 1,5; 2,5; 5,0; 11,0; 12,0

Габаритные размеры, мм, не более 1) (высотахширинахдлина)

260х200х200

Условия эксплуатации:

  • - температура окружающего воздуха , °С 1) 3)

  • - относительная влажность, %, не более

от +5 до +70 2); от -40 до +70; от -25 до +80 от -45 до +85; от -60 до +85 95 при температуре 35 °С;

Средняя наработка на отказ, ч, не менее

  • - для датчиков исполнения АС

  • - для остальных датчиков

270000

220000

Средний срок службы, лет, не менее

  • - для датчиков исполнения АС

  • - для остальных датчиков

30

20

Степень защиты оболочки от проникновения пыли и воды по ГОСТ 14254-2015

IP67

Маркировка взрывозащиты:

  • - для датчиков исполнения Exi

  • - для датчиков исполнения Exd

  • - для датчиков исполнения Exdi

0Ex ia IIC T4 Ga X

1Ex d IIC T5 Gb X

1Ex d IIC T5 Gb X, 0Ex ia IIC T4 Ga X

Примечания:

  • 1) В зависимости от исполнения, конкретные значения приведены в эксплуатационной документации.

  • 2) До плюс 54 °С при измерении абсолютного давления ниже 4 кПа.

  • 3) Для кислородного исполнения нижняя граница диапазонов рабочих температур минус 25 °С.

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, и на табличку, прикрепленную к корпусу датчика давления Агат-500, фотохимическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол.

Примечание

Датчик давления Агат-500

-

1 шт.

В соответствии с заказом

Руководство по эксплуатации

АГСТ.500.000.00 РЭ

1 экз.*

Для «Агат-500»

АГСТ. 500.000.00-01 РЭ

1 экз.*

Для «Агат-500» с RS 485

АГСТ.550.000.00 РЭ

1 экз.*

Для «Агат-500-АС»

АГСТ.550.000.00-01 РЭ

1 экз.*

Для «Агат-500-АС» с RS 485

Продолжение Таблицы 4

Паспорт

АГСТ.500.000.00 ПС

1 экз.

Для «Агат-500»

АГСТ. 500.000.00-01 ПС

1 экз.

Для «Агат-500» с RS 485

АГСТ.550.000.00 ПС

1 экз.

Для «Агат-500-АС»

АГСТ.550.000.00-01 ПС

1 экз.

Для «Агат-500-АС» с RS 485

Методика поверка

МП 202-01-2020

1 экз.*

Комплект монтажных частей

1 шт.

В соответствии с заказом

Монтажный кронштейн

1 шт.

В соответствии с заказом

Заглушка для отверстия под ввод кабельный

1 шт.

* Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 датчиков, поставляемых в один адрес.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к датчикам давления Агат-500

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4А04 Па.

Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-101 - 1 •IO7 Па»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

НП-001-15 Общие положения обеспечения безопасности атомных станций. Федеральные нормы и правила в области использования атомной энергии

ТУ 26.51.52-003-65945295-2019 Датчики давления Агат-500. Технические условия.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
